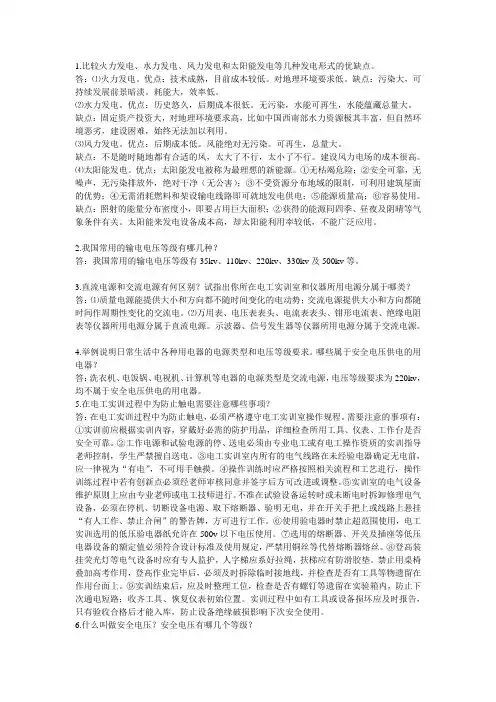

1.比较火力发电、水力发电、风力发电和太阳能发电等几种发电形式的优缺点。
答:⑴火力发电。
优点:技术成熟,目前成本较低。
对地理环境要求低。
缺点:污染大,可持续发展前景暗淡。
耗能大,效率低。
⑵水力发电。
优点:历史悠久,后期成本很低。
无污染,水能可再生,水能蕴藏总量大。
缺点:固定资产投资大,对地理环境要求高,比如中国西南部水力资源极其丰富,但自然环境恶劣,建设困难,始终无法加以利用。
⑶风力发电。
优点:后期成本低。
风能绝对无污染。
可再生,总量大。
缺点:不是随时随地都有合适的风,太大了不行,太小了不行。
建设风力电场的成本很高。
⑷太阳能发电。
优点:太阳能发电被称为最理想的新能源。
①无枯竭危险;②安全可靠,无噪声,无污染排放外,绝对干净(无公害);③不受资源分布地域的限制,可利用建筑屋面的优势;④无需消耗燃料和架设输电线路即可就地发电供电;⑤能源质量高;⑥容易使用。
缺点:照射的能量分布密度小,即要占用巨大面积;②获得的能源同四季、昼夜及阴晴等气象条件有关。
太阳能来发电设备成本高,却太阳能利用率较低,不能广泛应用。
2.我国常用的输电电压等级有哪几种?答:我国常用的输电电压等级有35kv、110kv、220kv、330kv及500kv等。
3.直流电源和交流电源有何区别?试指出你所在电工实训室和仪器所用电源分属于哪类?答:⑴质量电源能提供大小和方向都不随时间变化的电动势;交流电源提供大小和方向都随时间作周期性变化的交流电。
⑵万用表、电压表表头、电流表表头、钳形电流表、绝缘电阻表等仪器所用电源分属于直流电源。
示波器、信号发生器等仪器所用电源分属于交流电源。
4.举例说明日常生活中各种用电器的电源类型和电压等级要求。
哪些属于安全电压供电的用电器?答:洗衣机、电饭锅、电视机、计算机等电器的电源类型是交流电源,电压等级要求为220kv,均不属于安全电压供电的用电器。
5.在电工实训过程中为防止触电需要注意哪些事项?答:在电工实训过程中为防止触电,必须严格遵守电工实训室操作规程。
项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程(1课时)学习目标(1)了解电的现象。
(2)了解电工技术基础与技能课程的学习目的、内容,对本门课程形成总体认知。
一、电的由来电是物质的一种属性。
一般物质不带电,当物质中有多余负电时将带负电,缺少负电时将带正电。
二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。
1.静电:是不能流动的电荷。
2.电流:是可以移动的电荷。
当物体内部的电荷有规则地定向移动就形成电流。
电流又分为直流电流和交流电流两大类。
大小和方向都不随时间变化电流,称为直流电流(用字母“DC”表示);大小和方向都随时间变化的电流,称为交流电流(用字母“AC”表示)。
三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材(2课时)学习目标(1)了解电工实训室的实训设备及器材。
(2)学会使用电工基本工具。
一、走进电工实训室(结合实训室实景讲解)配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表(万用表、兆欧表、钳表等)。
二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。
1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。
2.直流电源实训室能提供0~30 V可变直流电源。
3.各种低压电器元件实训室能提供各种低压电器元件,完成电动机控制线路的实训。
4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具(图1-11~图1-16),完成各项实训任务。
任务三实训室安全用电(1课时)学习目标掌握实训室的安全操作规程,学会急救方法,能对紧急状况进行正确处理。
一、实训室操作规程(1)进入实训室时,应穿好工作服、绝缘鞋,不得佩戴手链等金属饰品。
(2)实训室内禁止吸烟,禁止喧哗、打闹,禁止携带食物、饮料等。
