1认识电工实训室与安全用电

《电工技术基础与技能》全册电子教案完整版教学设计项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程（1课时）学习目标（1）了解电的现象。

（2）了解电工技术基础与技能课程的学习目的、内容，对本门课程形成总体认知。

一、电的由来电是物质的一种属性。

一般物质不带电，当物质中有多余负电时将带负电，缺少负电时将带正电。

二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。

1.静电：是不能流动的电荷。

2.电流：是可以移动的电荷。

当物体内部的电荷有规则地定向移动就形成电流。

电流又分为直流电流和交流电流两大类。

大小和方向都不随时间变化电流，称为直流电流（用字母“DC”表示）；大小和方向都随时间变化的电流，称为交流电流（用字母“AC”表示）。

三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材（2课时）学习目标（1）了解电工实训室的实训设备及器材。

（2）学会使用电工基本工具。

一、走进电工实训室（结合实训室实景讲解）配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表（万用表、兆欧表、钳表等）。

二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。

1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。

2.直流电源实训室能提供0~30 V可变直流电源。

3.各种低压电器元件实训室能提供各种低压电器元件，完成电动机控制线路的实训。

4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具（图1-11~图1-16），完成各项实训任务。

任务三实训室安全用电（1课时）学习目标掌握实训室的安全操作规程，学会急救方法，能对紧急状况进行正确处理。

一、实训室操作规程（1）进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。

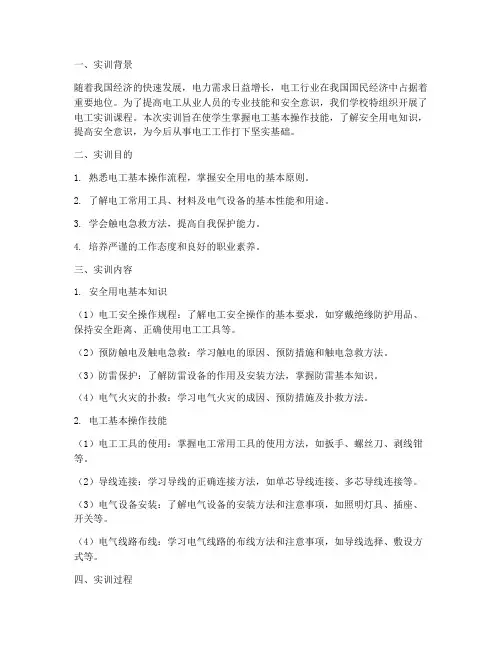

一、实训背景随着我国经济的快速发展，电力需求日益增长，电工行业在我国国民经济中占据着重要地位。

为了提高电工从业人员的专业技能和安全意识，我们学校特组织开展了电工实训课程。

本次实训旨在使学生掌握电工基本操作技能，了解安全用电知识，提高安全意识，为今后从事电工工作打下坚实基础。

二、实训目的1. 熟悉电工基本操作流程，掌握安全用电的基本原则。

2. 了解电工常用工具、材料及电气设备的基本性能和用途。

3. 学会触电急救方法，提高自我保护能力。

4. 培养严谨的工作态度和良好的职业素养。

三、实训内容1. 安全用电基本知识（1）电工安全操作规程：了解电工安全操作的基本要求，如穿戴绝缘防护用品、保持安全距离、正确使用电工工具等。

（2）预防触电及触电急救：学习触电的原因、预防措施和触电急救方法。

（3）防雷保护：了解防雷设备的作用及安装方法，掌握防雷基本知识。

（4）电气火灾的扑救：学习电气火灾的成因、预防措施及扑救方法。

2. 电工基本操作技能（1）电工工具的使用：掌握电工常用工具的使用方法，如扳手、螺丝刀、剥线钳等。

（2）导线连接：学习导线的正确连接方法，如单芯导线连接、多芯导线连接等。

（3）电气设备安装：了解电气设备的安装方法和注意事项，如照明灯具、插座、开关等。

（4）电气线路布线：学习电气线路的布线方法和注意事项，如导线选择、敷设方式等。

四、实训过程1. 理论学习：通过课堂讲解、阅读教材等方式，掌握安全用电基本知识和电工基本操作技能。

2. 实践操作：在教师的指导下，进行电工工具的使用、导线连接、电气设备安装和电气线路布线等实际操作。

3. 安全意识培养：在实训过程中，注重培养学生的安全意识，强调遵守安全操作规程，防止意外事故发生。

五、实训总结1. 通过本次实训，同学们对安全用电有了更深入的了解，掌握了电工基本操作技能。

2. 在实训过程中，同学们严格遵守安全操作规程，养成了良好的工作习惯。

3. 实训使同学们认识到，安全用电是电工工作的重中之重，必须时刻保持警惕，防止意外事故发生。

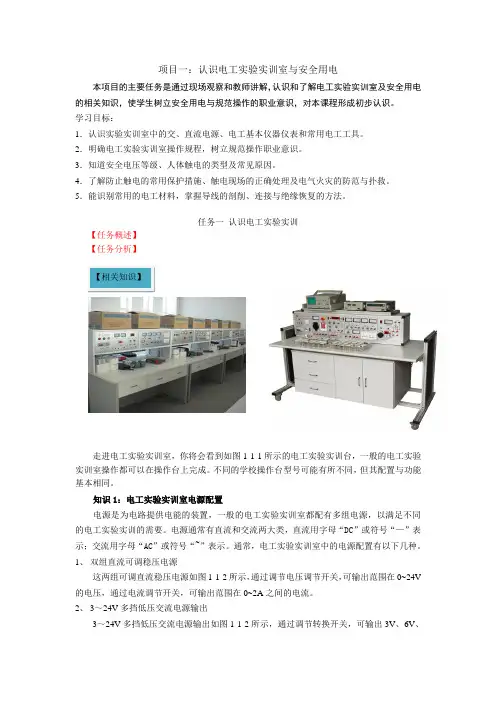

项目一：认识电工实验实训室与安全用电本项目的主要任务是通过现场观察和教师讲解，认识和了解电工实验实训室及安全用电的相关知识，使学生树立安全用电与规范操作的职业意识，对本课程形成初步认识。

学习目标：1．认识实验实训室中的交、直流电源、电工基本仪器仪表和常用电工工具。

2．明确电工实验实训室操作规程，树立规范操作职业意识。

3．知道安全电压等级、人体触电的类型及常见原因。

4．了解防止触电的常用保护措施、触电现场的正确处理及电气火灾的防范与扑救。

5．能识别常用的电工材料，掌握导线的剖削、连接与绝缘恢复的方法。

任务一认识电工实验实训【任务概述】【任务分析】【相关知识】走进电工实验实训室，你将会看到如图1-1-1所示的电工实验实训台，一般的电工实验实训室操作都可以在操作台上完成。

不同的学校操作台型号可能有所不同，但其配置与功能基本相同。

知识1：电工实验实训室电源配置电源是为电路提供电能的装置，一般的电工实验实训室都配有多组电源，以满足不同的电工实验实训的需要。

电源通常有直流和交流两大类，直流用字母“DC”或符号“—”表示；交流用字母“AC”或符号“~”表示。

通常，电工实验实训室中的电源配置有以下几种。

1、双组直流可调稳压电源这两组可调直流稳压电源如图1-1-2所示，通过调节电压调节开关，可输出范围在0~24V 的电压，通过电流调节开关，可输出范围在0~2A之间的电流。

2、3～24V多挡低压交流电源输出3～24V多挡低压交流电源输出如图1-1-2所示，通过调节转换开关，可输出3V、6V、U 、V 、W 为相线（火线），N 为中性线（零线），E 为地线。

9V 、12V 、15V 、18V 、24V 共7个档位的交流电，频率为50HZ 。

3、 单相交流电源单相交流电源如图1-1-2所示，其中4个并列的三孔插座可输出220V 、50HZ 的交流电，还带有接地线。

图1-1-2 单相交流电源和直流电源配置4、TTL 电源直流5V 电源如图1-1-2所示，可输出电压为5V 、最大电流为0.5A 的直流电源，是TTL 集成电路的专用电源。

课题1.1 认识电工实训室课型新课授课班级授课时数 2教学目标1．了解电工实训室结构及组成。

2．了解常用电工仪表、仪器和电工工具的类型及作用。

3．会使用试电笔及常用电工工具和仪表。

教学重点1．常用电工仪表、仪器和电工工具的类型及作用。

2．试电笔及常用电工工具和仪表的使用。

教学难点试电笔及常用电工工具和仪表的使用。

教学方法读书指导法、分析法、演示法、练习法。

学情分析教后记新课A.话题引入电工实训是工科电气专业的重要实践教学环节。

在电工实训中，学生要学习电工安全作业的基本要求；常用电工工具及常用仪器仪表的使用方法；常用电机和电气设备的安装与使用；照明和一般动力电路的布线等。

B.新授课1.1.1 电工实训室简介实训室正面通常装有黑板；两侧摆放电工实训台。

墙上张贴《实训室操作规程》，《实训室安全用电规定》以及各种挂图（板），实训室内应配置1-2台电器灭火器。

电工实训台如图1.1所示，主要由实训桌，网孔板（按一定规律排列的网孔组成的常用低压电器安装板）及实训元器件组成。

学生可根据实训项目进行元器件的合理布局，从而独立完成安装、接线、运行的全过程，接近于工业现场。

能完成电工基础电路、电机控制线路、照明配电等实训操作。

配备各种电工实训考核挂板，如车床、铣床、镗床等，更换便捷，将实训、认证、考核融于一体。

【电源配置】电工实训台输入为AC380V±10% 、50HZ的三相五线制交流电压，输出电压有以下多组：1.固定交流输出：三相五线380V，接插式1组、220V单相电源，接插式1组、三插试3组。

2.可调交流输出；0～250V连续可调交流电源，1组。

3.直流稳压输出：+12V/1.5A,1组；-12V/1.5A，1组；+5V/1.5A，1组。

4.可调直流电源：0～24V/2A，1组。

【实训室操作规程】每个学校可根据实际情况具体制订。

但有几点必须强调：学生进入实训室后，未经指导老师同意，不得擅自动用设备与工具；发现异常现象，应首先断开电源，再报告教师；若发生事故，要认真分析与查清原因，明确责任，落实防范措施，填好事故报告并上报。

《电工基础与技能》课后习题答案项目一认识电工实训室与安全用电任务一1.填空题（1）正电荷（2）正负（3）直流交流2.交流电：洗衣机空调数控机床直流电：剃须刀电动车手电筒任务三1.填空题（1）120 119（2）断电（3）鼻子脖颈2.简答题（1）答：实训室操作规程①进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。

②实训室内禁止吸烟，禁止喧哗、打闹，禁止携带食物、饮料等。

③进入实训室，禁止随意走动，行走时注意周边物品、线路，禁止摆弄与本节课无关的实训器材。

④实训过程中，严格按照操作规程操作。

先检查实训器材、导线是否完好，发现由有缺陷应立即报告，停止使用并及时更换。

⑤严格按照仪器仪表的操作规程使用。

⑥实训操作时，严格按照指导老师要求去做。

经老师检查无误后方可通电，禁止学生私自通电。

用电结束后，关闭电源。

⑦实训操作时，注意观察。

出现异常应立即断电并报告老师。

⑧发现有人触电时应立即切断电源，采取必要的急救措施进行救治。

⑨定期检查实训室的安全设施，保证灭火器等应急设备能安全使用。

⑩实训完毕后，关闭电源。

整理实验器材，打扫实验室卫生，关好门窗。

（2）答：若出现紧急情况，应做到以下几点：①遇到突发状况，不要慌乱，第一时间断电。

②断电之后，注意检查人身和设备的情况。

③发生人员触电事故，要根据情况进行救护。

④设备出现故障后，必须查出故障原因并排除以后，经老师检查后方可继续实训。

⑤实训台若出现火灾，切忌使用水灭火，必须使用专门的灭火器灭火。

项目二电路的基本概念任务一1.填空题（1）通路断路短路短路（2）很大的电流串联熔断器2. 答：电路是由电源、负载（用电器）、导线、开关等元器件组成。

电源是将其他形式的能量转换成电能的装置。

负载的作用是把电能转换成其他形式的能量。

开关用于控制电路的通断。

导线用来传输和分配电能。

3.画图：任务二1.填空题（1）直流交流（2）直流交流（3）30毫安 36V（4）DC AC（5）1100 1200（6）0V 1.5V（7）反比正比（8）标称阻值允许偏差额定功率（9）直标法文字符号法色标法。
