建筑抄绘作业

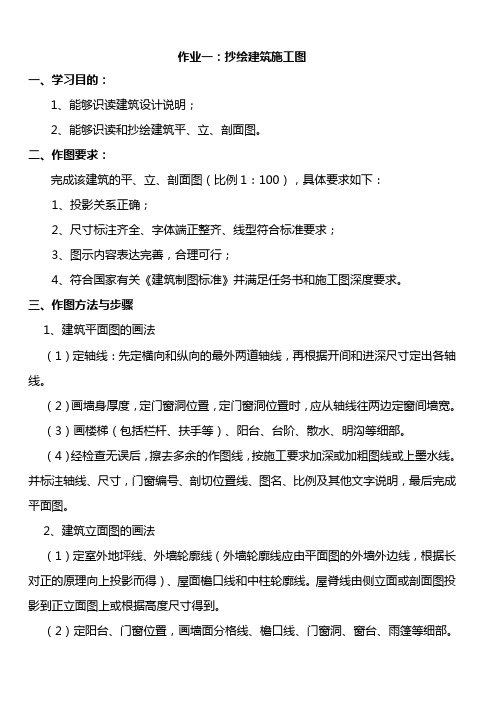

作业一：抄绘建筑施工图一、学习目的：1、能够识读建筑设计说明；2、能够识读和抄绘建筑平、立、剖面图。

二、作图要求：完成该建筑的平、立、剖面图（比例1：100），具体要求如下：1、投影关系正确；2、尺寸标注齐全、字体端正整齐、线型符合标准要求；3、图示内容表达完善，合理可行；4、符合国家有关《建筑制图标准》并满足任务书和施工图深度要求。

三、作图方法与步骤1、建筑平面图的画法（1）定轴线：先定横向和纵向的最外两道轴线，再根据开间和进深尺寸定出各轴线。

（2）画墙身厚度，定门窗洞位置，定门窗洞位置时，应从轴线往两边定窗间墙宽。

（3）画楼梯（包括栏杆、扶手等）、阳台、台阶、散水、明沟等细部。

（4）经检查无误后，擦去多余的作图线，按施工要求加深或加粗图线或上墨水线。

并标注轴线、尺寸，门窗编号、剖切位置线、图名、比例及其他文字说明，最后完成平面图。

2、建筑立面图的画法（1）定室外地坪线、外墙轮廓线（外墙轮廓线应由平面图的外墙外边线，根据长对正的原理向上投影而得）、屋面檐口线和中柱轮廓线。

屋脊线由侧立面或剖面图投影到正立面图上或根据高度尺寸得到。

（2）定阳台、门窗位置，画墙面分格线、檐口线、门窗洞、窗台、雨篷等细部。

（3）经检查无误后，擦去多余的线条，按立面图的线型要求加粗、加深线型或上墨线。

画出少量门窗扇、装饰、墙面分格线。

3、建筑剖面图的画法（1）先定最外两道轴线、室外地坪线、楼面线和顶棚线。

根据室内外高差定出定内外地坪线，若剖面与正立面布置要同一张图纸内的同高位置，则室外地坪线可由正立面图投影而来。

（2）定中间轴线、墙厚、地面和楼板厚，画出天棚、屋面坡度和屋面厚度。

（3）定门窗、楼梯位置，画门窗、楼梯、阳台、檐口、台阶、栏杆扶手、梁板等细部。

（4）检查无误后，擦去多余的线条，按要求加深、加粗线型或上墨线。

画尺寸线，标高符号并标注尺寸和文字，完成全图。

作业二、楼梯节点详图的识读与抄绘一、学习目的：能够识读和抄绘楼梯节点详图二、作图要求：完成楼梯节点详图的识读与抄绘。

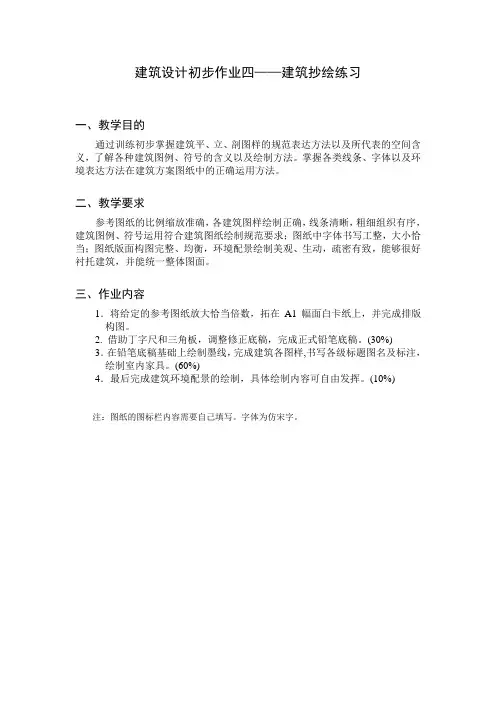

建筑设计初步作业四——建筑抄绘练习
一、教学目的
通过训练初步掌握建筑平、立、剖图样的规范表达方法以及所代表的空间含义，了解各种建筑图例、符号的含义以及绘制方法。

掌握各类线条、字体以及环境表达方法在建筑方案图纸中的正确运用方法。

二、教学要求
参考图纸的比例缩放准确，各建筑图样绘制正确，线条清晰，粗细组织有序，建筑图例、符号运用符合建筑图纸绘制规范要求；图纸中字体书写工整，大小恰当；图纸版面构图完整、均衡，环境配景绘制美观、生动，疏密有致，能够很好衬托建筑，并能统一整体图面。

三、作业内容
1．将给定的参考图纸放大恰当倍数，拓在A1幅面白卡纸上，并完成排版构图。

2. 借助丁字尺和三角板，调整修正底稿，完成正式铅笔底稿。

(30%)
3．在铅笔底稿基础上绘制墨线，完成建筑各图样,书写各级标题图名及标注，绘制室内家具。

(60%)
4．最后完成建筑环境配景的绘制，具体绘制内容可自由发挥。

(10%)
注：图纸的图标栏内容需要自己填写。

字体为仿宋字。

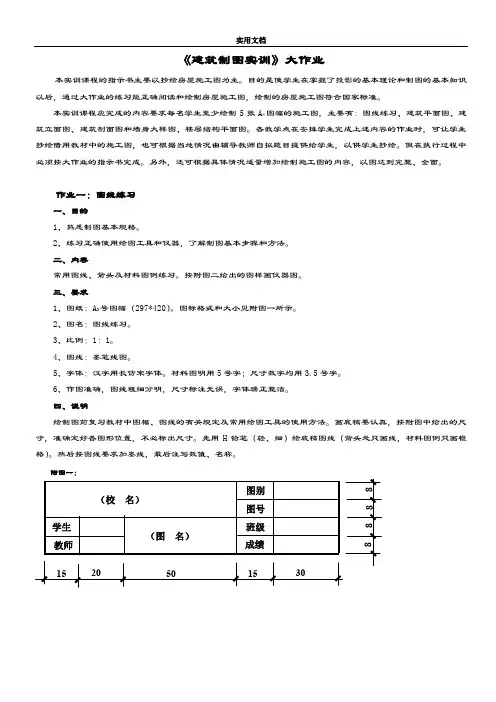

15 8 88 8 15 30 20 50（图 名） （校 名） 学生 教师 图别 图号班级成绩《建筑制图实训》大作业本实训课程的指示书主要以抄绘房屋施工图为主。

目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。

本实训课程应完成的内容要求每名学生至少绘制5张A 4图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。

各教学点在安排学生完成上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据当地情况由辅导教师自拟题目提供给学生，以供学生抄绘。

但在执行过程中必须按大作业的指示书完成。

另外，还可根据具体情况适量增加绘制施工图的内容，以图达到完整、全面。

作业一：图线练习一、目的1、熟悉制图基本规格。

2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。

二、内容常用图线、箭头及材料图例练习。

按附图二给出的图样画仪器图。

三、要求1、图纸：A 3号图幅（297*420）。

图标格式和大小见附图一所示。

2、图名：图线练习。

3、比例：1：1。

4、图线：墨笔线图。

5、字体：汉字用长仿宋字体。

材料图明用5号字；尺寸数字均用3.5号字。

6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。

四、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。

画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。

先用H 铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。

然后按图线要求加墨线，最后注写数值、名称。

附图一：附图二：作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和要求。

2、通过作业掌握绘制建筑平面图的步骤和方法。

二、内容三、要求1、图纸：A3号图幅。

图标格式和大小见作业1中的附图一所示。

2、图名：二层平面图。

3、比例：1：100。

4、图线：墨笔线图。

5、字体：汉字用长仿宋字体。

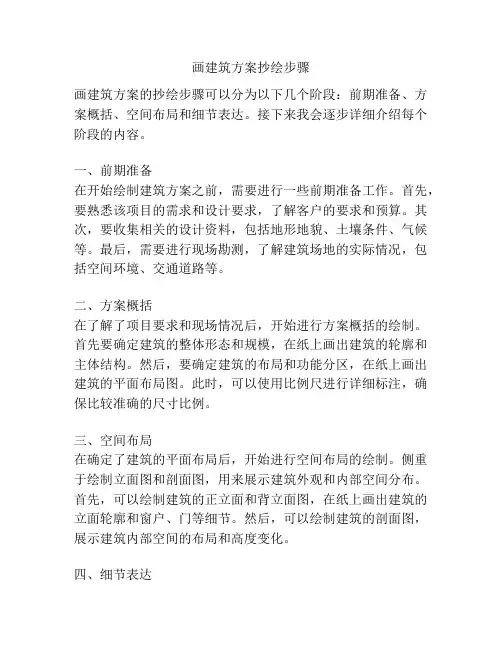

画建筑方案抄绘步骤画建筑方案的抄绘步骤可以分为以下几个阶段：前期准备、方案概括、空间布局和细节表达。

接下来我会逐步详细介绍每个阶段的内容。

一、前期准备在开始绘制建筑方案之前，需要进行一些前期准备工作。

首先，要熟悉该项目的需求和设计要求，了解客户的要求和预算。

其次，要收集相关的设计资料，包括地形地貌、土壤条件、气候等。

最后，需要进行现场勘测，了解建筑场地的实际情况，包括空间环境、交通道路等。

二、方案概括在了解了项目要求和现场情况后，开始进行方案概括的绘制。

首先要确定建筑的整体形态和规模，在纸上画出建筑的轮廓和主体结构。

然后，要确定建筑的布局和功能分区，在纸上画出建筑的平面布局图。

此时，可以使用比例尺进行详细标注，确保比较准确的尺寸比例。

三、空间布局在确定了建筑的平面布局后，开始进行空间布局的绘制。

侧重于绘制立面图和剖面图，用来展示建筑外观和内部空间分布。

首先，可以绘制建筑的正立面和背立面图，在纸上画出建筑的立面轮廓和窗户、门等细节。

然后，可以绘制建筑的剖面图，展示建筑内部空间的布局和高度变化。

四、细节表达在完成了建筑的整体空间布局后，开始进行细节表达的绘制。

首先，要绘制建筑的局部细节图，包括立面细部、檐口、阳台、门窗等。

其次，要绘制建筑的材料表达图，包括外墙材料、屋顶材料、地面材料等。

最后，要进行建筑的色彩表达，使用适当的颜色进行填充，使绘图更加直观真实。

以上就是画建筑方案的抄绘步骤的详细介绍。

需要注意的是，在整个绘图过程中，要保持细心和耐心，确保绘制的准确性和完整性。

同时，还需要熟练掌握绘图软件和工具的使用，以提高效率和质量。

希望这些内容对你有所帮助！。

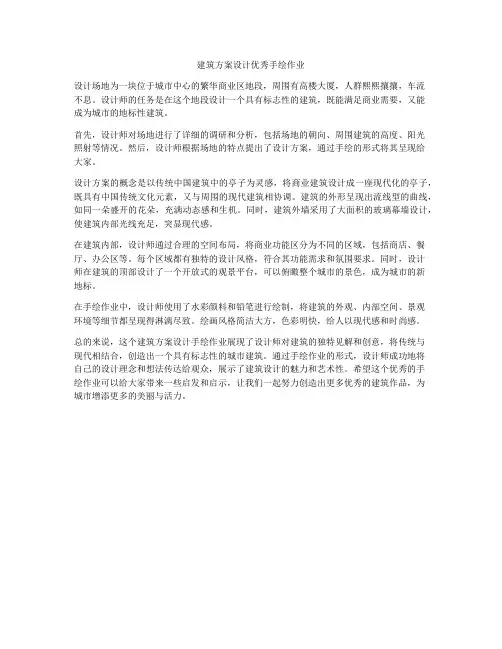

建筑方案设计优秀手绘作业设计场地为一块位于城市中心的繁华商业区地段，周围有高楼大厦，人群熙熙攘攘，车流不息。

设计师的任务是在这个地段设计一个具有标志性的建筑，既能满足商业需要，又能成为城市的地标性建筑。

首先，设计师对场地进行了详细的调研和分析，包括场地的朝向、周围建筑的高度、阳光照射等情况。

然后，设计师根据场地的特点提出了设计方案，通过手绘的形式将其呈现给大家。

设计方案的概念是以传统中国建筑中的亭子为灵感，将商业建筑设计成一座现代化的亭子，既具有中国传统文化元素，又与周围的现代建筑相协调。

建筑的外形呈现出流线型的曲线，如同一朵盛开的花朵，充满动态感和生机。

同时，建筑外墙采用了大面积的玻璃幕墙设计，使建筑内部光线充足，突显现代感。

在建筑内部，设计师通过合理的空间布局，将商业功能区分为不同的区域，包括商店、餐厅、办公区等。

每个区域都有独特的设计风格，符合其功能需求和氛围要求。

同时，设计师在建筑的顶部设计了一个开放式的观景平台，可以俯瞰整个城市的景色，成为城市的新地标。

在手绘作业中，设计师使用了水彩颜料和铅笔进行绘制，将建筑的外观、内部空间、景观环境等细节都呈现得淋漓尽致。

绘画风格简洁大方，色彩明快，给人以现代感和时尚感。

总的来说，这个建筑方案设计手绘作业展现了设计师对建筑的独特见解和创意，将传统与现代相结合，创造出一个具有标志性的城市建筑。

通过手绘作业的形式，设计师成功地将自己的设计理念和想法传达给观众，展示了建筑设计的魅力和艺术性。

希望这个优秀的手绘作业可以给大家带来一些启发和启示，让我们一起努力创造出更多优秀的建筑作品，为城市增添更多的美丽与活力。

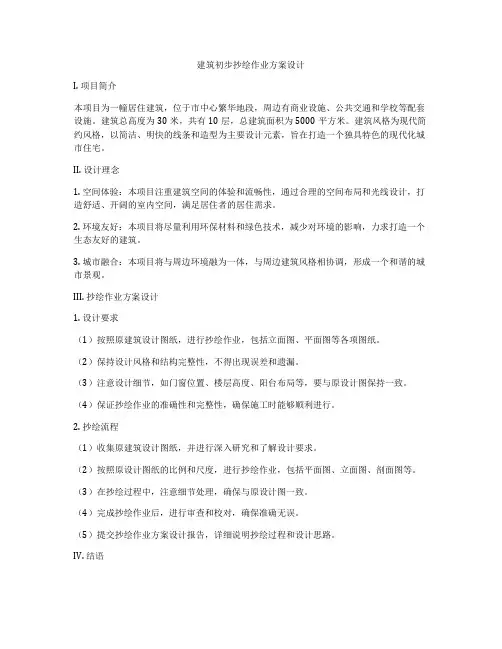

建筑初步抄绘作业方案设计I. 项目简介本项目为一幢居住建筑，位于市中心繁华地段，周边有商业设施、公共交通和学校等配套设施。

建筑总高度为30米，共有10层，总建筑面积为5000平方米。

建筑风格为现代简约风格，以简洁、明快的线条和造型为主要设计元素，旨在打造一个独具特色的现代化城市住宅。

II. 设计理念1. 空间体验：本项目注重建筑空间的体验和流畅性，通过合理的空间布局和光线设计，打造舒适、开阔的室内空间，满足居住者的居住需求。

2. 环境友好：本项目将尽量利用环保材料和绿色技术，减少对环境的影响，力求打造一个生态友好的建筑。

3. 城市融合：本项目将与周边环境融为一体，与周边建筑风格相协调，形成一个和谐的城市景观。

III. 抄绘作业方案设计1. 设计要求（1）按照原建筑设计图纸，进行抄绘作业，包括立面图、平面图等各项图纸。

（2）保持设计风格和结构完整性，不得出现误差和遗漏。

（3）注意设计细节，如门窗位置、楼层高度、阳台布局等，要与原设计图保持一致。

（4）保证抄绘作业的准确性和完整性，确保施工时能够顺利进行。

2. 抄绘流程（1）收集原建筑设计图纸，并进行深入研究和了解设计要求。

（2）按照原设计图纸的比例和尺度，进行抄绘作业，包括平面图、立面图、剖面图等。

（3）在抄绘过程中，注意细节处理，确保与原设计图一致。

（4）完成抄绘作业后，进行审查和校对，确保准确无误。

（5）提交抄绘作业方案设计报告，详细说明抄绘过程和设计思路。

IV. 结语建筑初步抄绘作业方案设计是对原建筑设计的一个重要环节，它不仅可以对原设计进行深入研究和理解，更可以提高设计的准确性和完整性。

本项目将以严谨的态度和细致的工作来完成抄绘作业，确保设计方案的质量和效果。

希望通过我们的努力和创意，可以为城市的建设和发展做出贡献。

建筑抄绘案例建筑抄绘，是指通过对建筑物的观察和绘制，来提高绘画技巧和对建筑结构的理解。

在建筑抄绘的过程中，我们可以通过观察建筑物的线条、结构、比例和细节，来提高自己的绘画技巧和审美能力。

下面，我们将介绍一些建筑抄绘的案例，希望能够对大家有所帮助。

案例一，古建筑抄绘。

古建筑是中国传统建筑的重要组成部分，具有丰富的历史文化内涵和独特的建筑风格。

在进行古建筑抄绘时，我们可以选择一些具有代表性的古建筑，如故宫、颐和园、承德避暑山庄等，通过对其建筑结构、装饰图案和色彩运用的观察和绘制，来提高自己的绘画水平。

案例二，现代建筑抄绘。

现代建筑以其独特的设计理念和先进的建筑技术而备受关注。

在进行现代建筑抄绘时，我们可以选择一些具有代表性的现代建筑，如上海中心大厦、北京国家大剧院、深圳平安金融中心等，通过对其建筑外观、结构和材料运用的观察和绘制，来提高自己对现代建筑设计的理解和欣赏能力。

案例三，城市风景抄绘。

城市是建筑的集中展示地，不同的建筑风格和城市景观为我们提供了丰富的抄绘素材。

在进行城市风景抄绘时，我们可以选择一些具有代表性的城市景观，如巴黎埃菲尔铁塔、纽约时代广场、东京铁塔等，通过对城市建筑群的线条、轮廓和色彩的观察和绘制，来提高自己对城市风景的表现能力。

案例四，自然风光抄绘。

自然风光中的建筑也是我们抄绘的重要对象。

在进行自然风光抄绘时，我们可以选择一些具有代表性的自然景观，如世界自然遗产黄山、大峡谷、北极光等，通过对自然景观中的建筑、构筑物和人类活动的观察和绘制，来提高自己对自然风光的表现能力和创作水平。

通过以上建筑抄绘案例的介绍，我们可以看到建筑抄绘是一个非常有趣和有益的绘画活动，它不仅可以帮助我们提高绘画技巧，还可以增进对建筑的理解和欣赏。

希望大家能够通过实践，不断提高自己的抄绘水平，为自己的艺术创作和建筑设计打下坚实的基础。

勒.柯布西耶萨伏伊别墅勒·柯布西耶（法文：Le Corbusier，1887年10月6日－1965年8月27日，又譯柯布西埃，原名Charles Edouard Jeannert-Gris），是20世纪最重要的建筑师之一，是现代建筑运动的激进分子和主将，被称为“现代建筑的旗手”。

他和瓦尔特·格罗皮乌斯、密斯·凡·德羅并称为现代建筑派或国际形式建筑派的主要代表。

柯布西耶出生于瑞士西北靠近法国边界的小镇，父母从事钟表制造，少内时曾在故乡的钟表技术学校学习，对美术感兴趣，1907年先后到布达佩斯和巴黎学习建筑，在巴黎到以运用钢筋混凝土著名的建筑师奥古斯特·贝瑞处学习，后来又到德国贝伦斯事务所工作，彼得·贝伦斯事务所以尝试用新的建筑处理手法设计新颖的工业建筑而闻名，在那里他遇到了同时在那里工作的格罗皮乌斯和密斯·凡·德·罗，他们互相之间都有影响，一起开创了现代建筑的思潮。

他又到希腊和土耳其周游，参观探访古代建筑和民间建筑。

柯布西耶于1917年定居巴黎，同时从事绘画和雕刻，与新派立体主义的画家和诗人合编杂志《新精神》，按自己外祖父的姓取笔名为勒·柯布西耶，他在第一期就写到：“一个新的时代开始了，它植根于一种新的精神，有明确目标的一种建设性和综合性的新精神。

”后来他把其中发表的一些关于建筑的文章整理汇集出版单行本书《走向新建筑》，激烈否定十九世纪以来的因循守旧的建筑观点、复古主义的建筑风格，歌颂现代工业的成就，提出“我们的时代正在每天决定自己的样式”，称颂工程师的工作方法，“工程师受经济法则推动，受数学公式所指导，使我们与自然法则一致，达到了和谐。

”提出“住房是居住的机器”，鼓吹以工业的方法大规模地建造房屋“建筑的首要任务是促进降低造价，减少房屋的组成构件。

”对建筑设计强调“原始的形体是美的形体”，赞美简单的几何形体。

高层办公建筑案例抄绘一、为啥要抄绘高层办公建筑案例呢？嗨呀，咱搞建筑这行的，抄绘那可太有用啦！就像学书法得临摹大师的字一样，抄绘高层办公建筑案例，那是我们学习优秀设计的一个超棒的办法。

通过抄绘，我们能把那些大师们的创意、布局、空间利用啥的都摸个透。

而且啊，这抄绘的过程就像是跟那些厉害的设计师在隔空对话，“您这想法真妙，我得好好研究研究。

”二、找个超酷的案例。

咱就说那个上海的金茂大厦吧。

为啥选它呢？这可是大名鼎鼎的高层办公建筑啊。

从外观上看，它就像个高耸入云的大帅哥，挺拔又帅气。

它的造型独特，那种节节高升的感觉，就像是在诉说着一种积极向上的力量。

三、开始抄绘喽。

1. 平面布局。

首先得把它的底层平面画出来。

金茂大厦的底层有宽敞的大堂，那大堂就像一个豪华的会客厅，迎接来自各地的宾客。

大堂的布局很开阔，柱子的位置摆放得恰到好处，既不影响空间的开阔感，又能很好地支撑起上面的建筑。

我就一笔一笔地把大堂的轮廓、柱子的位置、出入口的位置都画下来，一边画还一边琢磨，“为啥这出入口这么设计呢？哦，这样能让人流更顺畅地进出。

”再往上看办公层的平面。

办公区域划分得很合理，有大的办公空间，也有小的会议室。

我仔细地抄绘着每个房间的形状和大小，还有走廊的宽度。

这走廊宽度可不能随便定啊，得保证大家来来往往不拥挤，就像在设计一个完美的交通网络一样。

2. 立面造型。

金茂大厦的立面简直是建筑界的时尚达人。

它的外立面有那种很有韵律感的线条，像是给大厦穿上了一件精致的条纹西装。

我用铅笔小心翼翼地描绘着那些线条，感受着它们带来的视觉冲击力。

那些玻璃幕墙在阳光下闪闪发光，我就在抄绘的时候特别注意玻璃的分格，想着“这每一块玻璃的大小和比例肯定都是精心设计的，才能让整个立面看起来这么和谐。

”3. 空间关系。

从内部空间来说，金茂大厦有那种高大的中庭空间。

这个中庭就像是建筑的心脏，把各个部分都连接起来。

我在抄绘的时候，努力去表现出中庭和周围办公空间、电梯厅等的关系。
