建筑平、立、剖面图抄绘

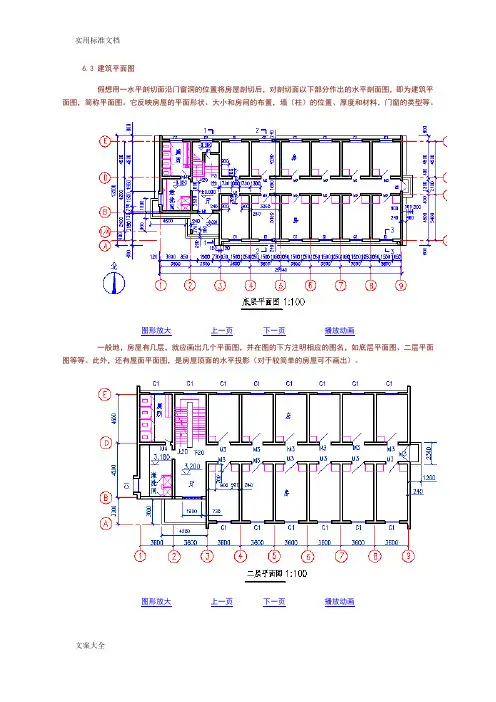

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。

此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。

如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。

平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。

如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。

建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2. 在图中有一个指北针符号，说明房屋座北朝南（上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4. 从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5. 从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线。

图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。

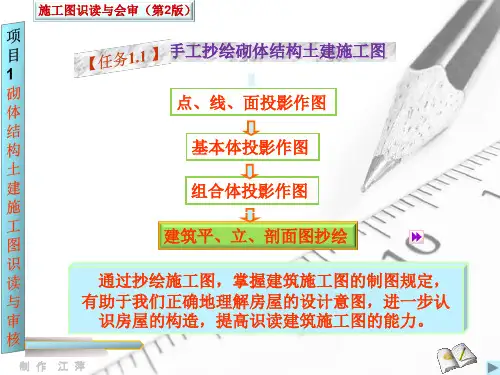

作业一：抄绘建筑施工图一、学习目的：1、能够识读建筑设计说明；2、能够识读和抄绘建筑平、立、剖面图。

二、作图要求：完成该建筑的平、立、剖面图（比例1：100），具体要求如下：1、投影关系正确；2、尺寸标注齐全、字体端正整齐、线型符合标准要求；3、图示内容表达完善，合理可行；4、符合国家有关《建筑制图标准》并满足任务书和施工图深度要求。

三、作图方法与步骤1、建筑平面图的画法（1）定轴线：先定横向和纵向的最外两道轴线，再根据开间和进深尺寸定出各轴线。

（2）画墙身厚度，定门窗洞位置，定门窗洞位置时，应从轴线往两边定窗间墙宽。

（3）画楼梯（包括栏杆、扶手等）、阳台、台阶、散水、明沟等细部。

（4）经检查无误后，擦去多余的作图线，按施工要求加深或加粗图线或上墨水线。

并标注轴线、尺寸，门窗编号、剖切位置线、图名、比例及其他文字说明，最后完成平面图。

2、建筑立面图的画法（1）定室外地坪线、外墙轮廓线（外墙轮廓线应由平面图的外墙外边线，根据长对正的原理向上投影而得）、屋面檐口线和中柱轮廓线。

屋脊线由侧立面或剖面图投影到正立面图上或根据高度尺寸得到。

（2）定阳台、门窗位置，画墙面分格线、檐口线、门窗洞、窗台、雨篷等细部。

（3）经检查无误后，擦去多余的线条，按立面图的线型要求加粗、加深线型或上墨线。

画出少量门窗扇、装饰、墙面分格线。

3、建筑剖面图的画法（1）先定最外两道轴线、室外地坪线、楼面线和顶棚线。

根据室内外高差定出定内外地坪线，若剖面与正立面布置要同一张图纸内的同高位置，则室外地坪线可由正立面图投影而来。

（2）定中间轴线、墙厚、地面和楼板厚，画出天棚、屋面坡度和屋面厚度。

（3）定门窗、楼梯位置，画门窗、楼梯、阳台、檐口、台阶、栏杆扶手、梁板等细部。

（4）检查无误后，擦去多余的线条，按要求加深、加粗线型或上墨线。

画尺寸线，标高符号并标注尺寸和文字，完成全图。

一、学习目的：能够识读和抄绘楼梯节点详图二、作图要求：完成楼梯节点详图的识读与抄绘。

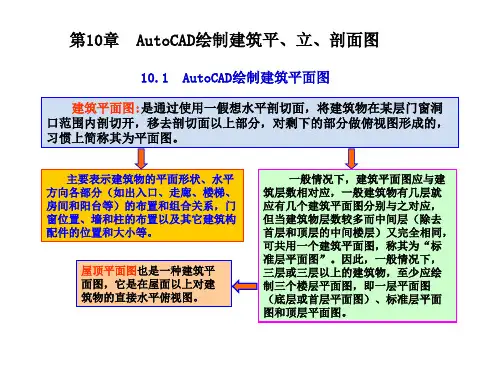

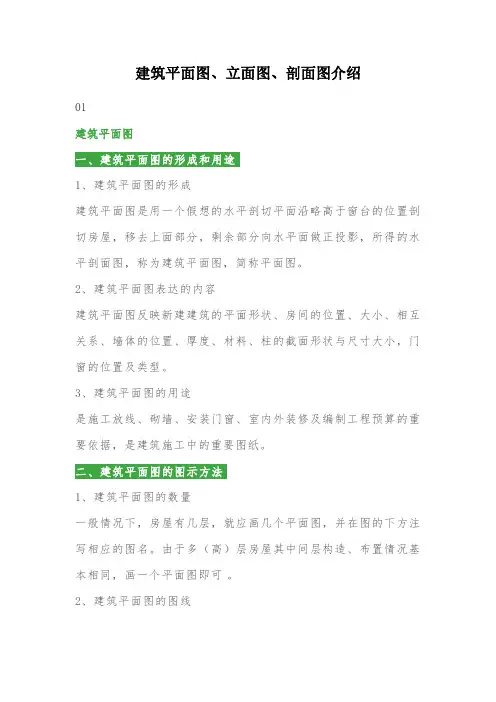

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

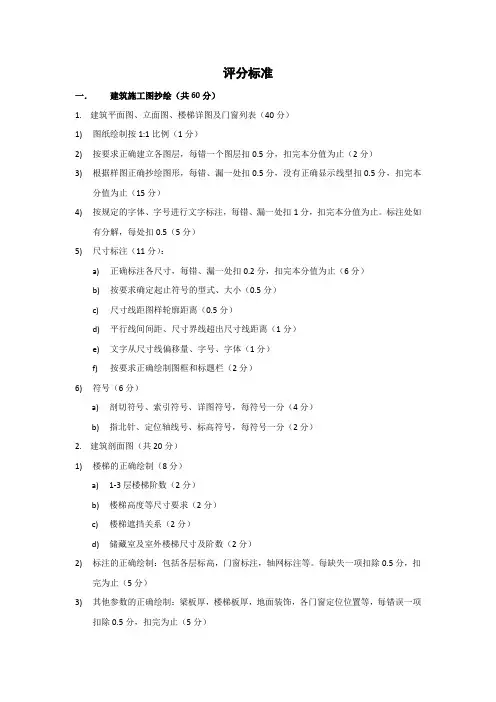

评分标准一．建筑施工图抄绘（共60分）1.建筑平面图、立面图、楼梯详图及门窗列表（40分）1)图纸绘制按1:1比例（1分）2)按要求正确建立各图层，每错一个图层扣0.5分，扣完本分值为止（2分）3)根据样图正确抄绘图形，每错、漏一处扣0.5分，没有正确显示线型扣0.5分，扣完本分值为止（15分）4)按规定的字体、字号进行文字标注，每错、漏一处扣1分，扣完本分值为止。

标注处如有分解，每处扣0.5（5分）5)尺寸标注（11分）：a)正确标注各尺寸，每错、漏一处扣0.2分，扣完本分值为止（6分）b)按要求确定起止符号的型式、大小（0.5分）c)尺寸线距图样轮廓距离（0.5分）d)平行线间间距、尺寸界线超出尺寸线距离（1分）e)文字从尺寸线偏移量、字号、字体（1分）f)按要求正确绘制图框和标题栏（2分）6)符号（6分）a)剖切符号、索引符号、详图符号，每符号一分（4分）b)指北针、定位轴线号、标高符号，每符号一分（2分）2.建筑剖面图（共20分）1)楼梯的正确绘制（8分）a)1-3层楼梯阶数（2分）b)楼梯高度等尺寸要求（2分）c)楼梯遮挡关系（2分）d)储藏室及室外楼梯尺寸及阶数（2分）2)标注的正确绘制：包括各层标高，门窗标注，轴网标注等。

每缺失一项扣除0.5分，扣完为止（5分）3)其他参数的正确绘制：梁板厚，楼梯板厚，地面装饰，各门窗定位位置等，每错误一项扣除0.5分，扣完为止（5分）4)CAD基本设置：绘制好的图形，各图元是否在已设定的正确图层及线型下。

每错误一项扣除0.5分，扣完为止（2分）二．建筑制图（共30分）1.给定三面投影，求做轴测图（15分）1)正确设置图层，共5个图层，每错一处扣0.5分，扣完为止（2分）2)正确设置尺寸标注样式（2.5分）a)箭头大小和文字样式（0.5分）b)文字高度（0.5分）c)尺寸界线起点偏移量（0.25分）d)文字从尺寸线偏移量（0.25分）e)尺寸线间距（0.5分）f)文字对齐方式（0.5分）3)正确设置线型比例（0.5分）4)正确抄绘三视图（2分）a)在对应图层下绘制对象，每错一处扣0.2分，扣完为止（1分）b)正确的尺寸标注，每错一处扣0.2分，扣完为止（1分）5)正确绘制轴测图（6分）a)在正确的图层下绘制（1分）b)正确使用等轴测捕捉（1分）c)正确设置极轴追踪的增量角度（1分）d)正确的几何遮挡关系（3分）2.根据两面投影图求做第三面投影图（15分）1)正确设置图层，共4个图层，每错一处扣0.5分，扣完为止（2分）2)正确设置尺寸标注样式（2.5分）a)箭头大小和文字样式（0.5分）b)文字高度（0.5分）c)尺寸界线起点偏移量（0.25分）d)文字从尺寸线偏移量（0.25分）e)尺寸线间距（0.5分）f)文字对齐方式（0.5分）3)正确设置线型比例（0.5分）4)正确抄绘给定视图（3分）a)在对应图层下绘制对象，每错一处扣0.2分，扣完为止（1分）b)正确的尺寸标注，每错一处扣0.2分，扣完为止（2分）5)正确绘制补画视图（7分）a)在正确的图层下绘制，包括轮廓线和隐藏线的运用（2）b)符合三视图的绘制原理（2分）c)正确的投影关系（3分）三．综合图形绘制（共10分）1.正确抄绘图形（5分）：新建图层，包括图层名称、颜色、线型、线宽；新建尺寸样式、文字样式；箭头大小、尺寸标注文字的样式、尺寸标注文字的高度、尺寸标注文字的对齐方式、文字标注的文字高度、填充比例，以上内容错一处，扣0.5分，扣完为止。

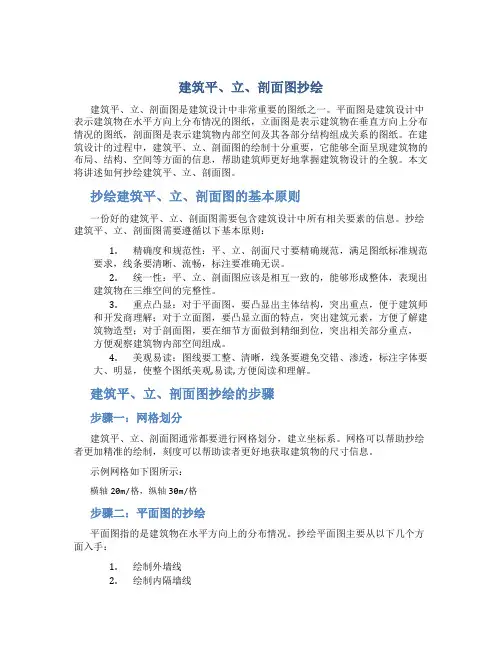

建筑平、立、剖面图抄绘建筑平、立、剖面图是建筑设计中非常重要的图纸之一。

平面图是建筑设计中表示建筑物在水平方向上分布情况的图纸，立面图是表示建筑物在垂直方向上分布情况的图纸，剖面图是表示建筑物内部空间及其各部分结构组成关系的图纸。

在建筑设计的过程中，建筑平、立、剖面图的绘制十分重要，它能够全面呈现建筑物的布局、结构、空间等方面的信息，帮助建筑师更好地掌握建筑物设计的全貌。

本文将讲述如何抄绘建筑平、立、剖面图。

抄绘建筑平、立、剖面图的基本原则一份好的建筑平、立、剖面图需要包含建筑设计中所有相关要素的信息。

抄绘建筑平、立、剖面图需要遵循以下基本原则：1.精确度和规范性：平、立、剖面尺寸要精确规范，满足图纸标准规范要求，线条要清晰、流畅，标注要准确无误。

2.统一性：平、立、剖面图应该是相互一致的，能够形成整体，表现出建筑物在三维空间的完整性。

3.重点凸显：对于平面图，要凸显出主体结构，突出重点，便于建筑师和开发商理解；对于立面图，要凸显立面的特点，突出建筑元素，方便了解建筑物造型；对于剖面图，要在细节方面做到精细到位，突出相关部分重点，方便观察建筑物内部空间组成。

4.美观易读：图线要工整、清晰，线条要避免交错、渗透，标注字体要大、明显，使整个图纸美观,易读, 方便阅读和理解。

建筑平、立、剖面图抄绘的步骤步骤一：网格划分建筑平、立、剖面图通常都要进行网格划分，建立坐标系。

网格可以帮助抄绘者更加精准的绘制，刻度可以帮助读者更好地获取建筑物的尺寸信息。

示例网格如下图所示：横轴20m/格，纵轴30m/格步骤二：平面图的抄绘平面图指的是建筑物在水平方向上的分布情况。

抄绘平面图主要从以下几个方面入手：1.绘制外墙线2.绘制内隔墙线3.绘制楼层数线4.绘制门窗、楼梯线5.绘制特殊构件（如吊顶、阳台、天井）6.添加文字标注抄绘平面图的示例结果如下图所示：示例平面图步骤三：立面图的抄绘立面图指的是建筑物在垂直方向上的分布情况以及建筑物在垂直方向上的外观。
