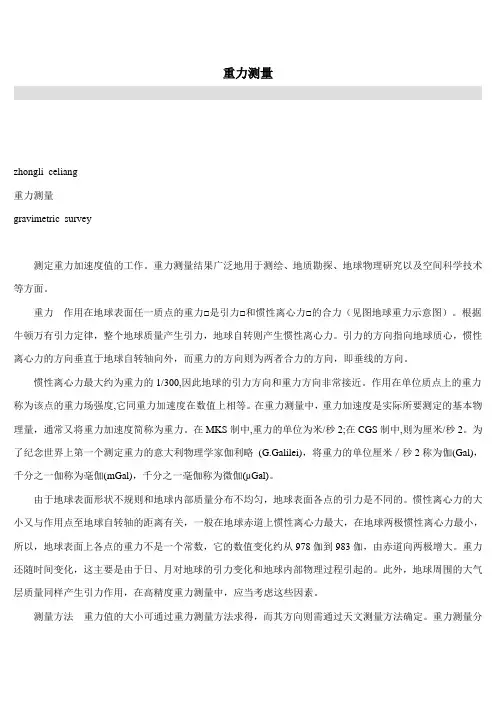

重力测量zhongli celiang重力测量gravimetric survey测定重力加速度值的工作。
重力测量结果广泛地用于测绘、地质勘探、地球物理研究以及空间科学技术等方面。
重力作用在地球表面任一质点的重力□是引力□和惯性离心力□的合力(见图地球重力示意图)。
根据牛顿万有引力定律,整个地球质量产生引力,地球自转则产生惯性离心力。
引力的方向指向地球质心,惯性离心力的方向垂直于地球自转轴向外,而重力的方向则为两者合力的方向,即垂线的方向。
惯性离心力最大约为重力的1/300,因此地球的引力方向和重力方向非常接近。
作用在单位质点上的重力称为该点的重力场强度,它同重力加速度在数值上相等。
在重力测量中,重力加速度是实际所要测定的基本物理量,通常又将重力加速度简称为重力。
在MKS制中,重力的单位为米/秒2;在CGS制中,则为厘米/秒2。
为了纪念世界上第一个测定重力的意大利物理学家伽利略(G.Galilei),将重力的单位厘米/秒2称为伽(Gal),千分之一伽称为毫伽(mGal),千分之一毫伽称为微伽(μGal)。
由于地球表面形状不规则和地球内部质量分布不均匀,地球表面各点的引力是不同的。
惯性离心力的大小又与作用点至地球自转轴的距离有关,一般在地球赤道上惯性离心力最大,在地球两极惯性离心力最小,所以,地球表面上各点的重力不是一个常数,它的数值变化约从978伽到983伽,由赤道向两极增大。
重力还随时间变化,这主要是由于日、月对地球的引力变化和地球内部物理过程引起的。
此外,地球周围的大气层质量同样产生引力作用,在高精度重力测量中,应当考虑这些因素。
测量方法重力值的大小可通过重力测量方法求得,而其方向则需通过天文测量方法确定。
重力测量分绝对重力测量和相对重力测量。
测定重力值可以利用与重力有关的许多物理现象,例如在重力作用下的自由落体、摆的摆动、弹簧伸缩、弦振动,等等。
由此,重力测量方法分为两类:一类是动力法,它是根据物体受力后的运动状态测定重力;另一类是静力法,它是根据物体受力后的平衡状态测定重力。

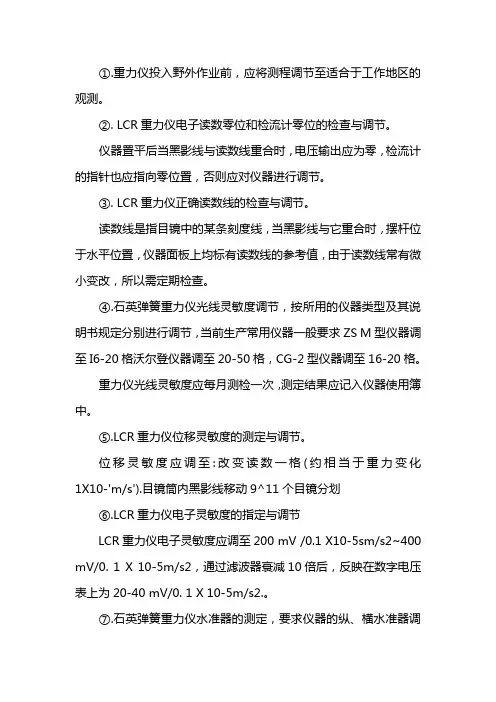

①.重力仪投入野外作业前,应将测程调节至适合于工作地区的观测。
②. LCR重力仪电子读数零位和检流计零位的检查与调节。
仪器置平后当黑影线与读数线重合时,电压输出应为零,检流计的指针也应指向零位置,否则应对仪器进行调节。
③. LCR重力仪正确读数线的检查与调节。
读数线是指目镜中的某条刻度线,当黑影线与它重合时,摆杆位于水平位置,仪器面板上均标有读数线的参考值,由于读数线常有微小变改,所以需定期检查。
④.石英弹簧重力仪光线灵敏度调节,按所用的仪器类型及其说明书规定分别进行调节,当前生产常用仪器一般要求ZS M型仪器调至I6-20格沃尔登仪器调至20-50格,CG-2型仪器调至16-20格。
重力仪光线灵敏度应每月测检一次,测定结果应记入仪器使用簿中。
⑤.LCR重力仪位移灵敏度的测定与调节。
位移灵敏度应调至:改变读数一格(约相当于重力变化1X10-'m/s').目镜筒内黑影线移动9^11个目镜分划⑥.LCR重力仪电子灵敏度的指定与调节LCR重力仪电子灵敏度应调至200 mV /0.1 X10-5sm/s2~400 mV/0.1 X 10-5m/s2,通过滤波器衰减10倍后,反映在数字电压表上为20-40 mV/0. 1 X 10-5m/s2.。
⑦.石英弹簧重力仪水准器的测定,要求仪器的纵、横水准器调节后。
所测纵、横水泡曲线顶点偏离正确位置不超过1小格。
(注:事先绘制一张直径为5厘米的圆盘,将圆周分成32等分,以任一条分度线为牛,沿顺时针方向标上 1 . 2......16,.逆时针方向标上-1,-2.....-16字样,把圆盘分别压在纵、横水准器底脚螺旋的下面,并使其中心与度盘中心重合。
1小格即相当于水平脚螺旋的I/32圈)。
⑧.LCR重力仪的横水准器的检查与调节横水准器的正确位置是:当仪器分别左、右倾斜,使横水准器气泡偏移一小格时,目镜筒内的黑影线均向右移动,且移动距离之比小于3:2。
重力测量原理引言:重力是指地球或其他天体对物体的吸引力。
重力测量原理是一种用于测量地球重力场的方法。
本文将介绍重力测量原理的基本概念、测量方法和应用领域。
一、重力测量原理的基本概念1. 重力场:重力场是指地球或其他天体周围存在的重力力场。
重力场的强度会随着距离地心的远近而变化。
2. 重力加速度:重力加速度是指地球表面上物体受到的重力作用力所产生的加速度。
在地球表面,重力加速度约等于9.8米/秒^2。
3. 重力异常:地球的重力场并不是完全均匀的,存在一些微小的重力异常。
重力异常可以用来研究地下构造和地下资源分布等。
二、重力测量的方法1. 重力仪器:重力测量的主要仪器是重力仪,主要有绝对重力仪和相对重力仪两种。
绝对重力仪可以测量重力的绝对值,而相对重力仪则可以测量不同地点的重力差异。
2. 重力测量点的选择:重力测量需要选择一系列测量点,以覆盖目标区域。
测量点的选择应尽可能均匀分布,以提高测量结果的可靠性。
3. 数据处理:重力测量得到的原始数据需要进行一系列的处理,包括数据滤波、重力异常计算和重力异常图绘制等,以得到最终的测量结果。
三、重力测量的应用领域1. 地质勘探:重力测量可以用来研究地下构造和地下资源分布等。
通过测量重力异常,可以推断地下岩层的厚度、密度和形态等信息,对石油、矿产等资源的勘探具有重要意义。
2. 地震监测:重力测量可以用来监测地震活动。
地震引起的地下岩层位移会导致地表重力场发生变化,通过重力测量可以监测到这种变化,从而提前预警地震。
3. 地质灾害预测:重力测量可以用来预测地质灾害,如滑坡、地面沉降等。
地质灾害通常与地下岩层的变化有关,通过测量地表重力场的变化,可以预测地质灾害的发生。
4. 环境监测:重力测量可以用来监测地下水资源的变化。
地下水的开采和补给会导致地下岩层的变化,进而影响地表重力场的分布。
通过重力测量可以监测地下水资源的利用情况和补给状况。
结论:重力测量原理是一种用于测量地球重力场的方法,通过测量重力异常可以研究地下构造和地下资源分布等。

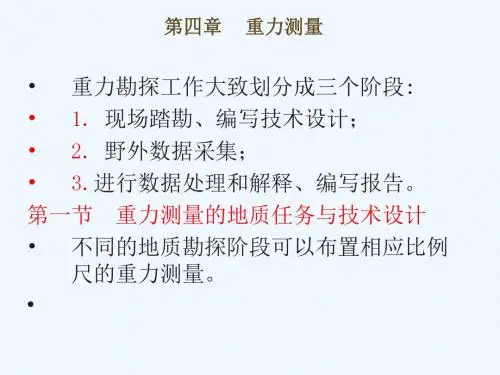

重力野外测量重力勘探工作过程1.编写重力勘探技术设计书根据承担的地质任务进行现场踏勘及搜集工区内的地质、物探、物性资料编写技术设计2.野外施工采集重力异常数据及工区内岩矿石的密度参数3.室内资料整理通过资料整理得到工区内异常的各种图件4.重力异常的推断解释和报告编写根据测量所处空间位置的不同,重力测量分为 地面重力测量地下(包括坑道及井中)重力测量海洋重力测量航空重力测量卫星重力测量一、重力测量的地质任务与技术设计(一)重力测量的地质任务区域重力调查能源重力勘探矿产重力勘探水文及工程重力测量天然地震重力测量区域重力调查9研究地球深部构造。
例如地壳厚度的变化(莫霍间断面的起伏),深大断裂的可能部位及延伸情况,上地幔密度的不均匀性以及研究地壳的均衡状态等。
9研究大地及区域地质构造,划分构造单元;研究结晶基底的起伏及其内部成分和构造;圈定沉积盆地范围,以及研究沉积岩系各密度界面的起伏和内部构造。
9探测、圈定与围岩有明显密度差异的隐伏岩体或岩层,追索两侧岩石密度有明显差异的断裂,进行覆盖区的基岩地质、构造填图。
9根据区域地质、构造及矿产分布规律,为划分成矿远景区提供重力场信息。
能源重力勘探9研究重力测量可以在沉积覆盖区快速、经济地圈出对寻找石油、天然气或煤有远景的盆地;9在圈定的盆地内研究沉积层的厚度及内部构造,寻找有利于储存油气或煤的各种局部构造;9条件有利时可以研究非构造油气藏(如岩性变化、地层的推覆、古潜山及生物礁块储油构造等),并直接探测与储油气层有关的低密度体。
矿产重力勘探9包括金属及非金属矿产的重力测量。
9它多与其它的物探方法配合,圈定成矿带;9在条件有利时,可以探测并描述控矿构造,或圈定成矿岩体;9或者直接发现埋藏较浅、体积较大的矿体或对已知矿体进行追踪等。
水文及工程重力调查9研究浮土下基岩面的起伏和有无隐伏断裂、空洞,以确保厂房或大坝等工程的安全;9寻找水源,如利于储水的地下溶洞、破碎带、地下河道等;危岩、滑坡体的监测;9地面沉降研究;9在地热田的勘测开发过程中,发现热源岩体,监测地下水的升降以及水蒸汽的补给情况,以便合理、持久地开发地热田等。
天然地震重力调查9天然地震重力测量可分为台站重力测量和流动重力测量两种形式。
9其主要任务是研究重力场在台站点上或在某一地震活动带、沿一条测线或一块面积的重力随时间的变化。
9在台站上的观测结果是临震预报的依据之一;在固定测点之间进行的流动重力观测结果是中长期预报的依据之一。
(二)重力测量的技术设计指导思想是以尽可能少的工作量来圆满地完成所承担的地质任务。
主要解决的问题9工作比例尺的确定9精度要求及各项误差的分配9野外工作方法的选择等工作比例尺的确定工作比例尺反映了重力测量工作的详细程度,比例尺取决于相邻测线间的距离。
比例尺愈大,单位面积内的测点数就愈多,对重力异常的研究也就愈详细。
比例尺应与地质任务相适应。
1、重力预查(1:100万,1:50万)在勘探空白区进行大面积、小比例尺测量目的:大地构造基本轮廓(如断裂带、岩体的分布等)资料2、重力普查(1:20万,1:10万)在有进一步工作价值的地区开展调查目的:划分区域地质构造、圈定岩体及储油构造,比较确切地指示成矿远景区3、重力详查(1:5万,1:2.5万)在成矿远景区进行重力测量,目的:详细研究工区异常规律和特点,寻找局部构造或岩、矿体4、重力细测(>1:2.5万)在已发现的储油气构造、煤盆地、成矿有利的岩矿体上进行精细测量目的:确定地层或岩、矿体的形态和产状在金属矿、非金属矿区,工作比例尺应根据地质任务、探测对象的大小及其异常特征来确定。
对普查金属矿产来说,要求以不漏掉最小的、有工业开采意义的矿体产生的异常为原则,即至少应有一条测线穿过该异常,所以线距应不大于该异常的长度;至于点距,应保证至少有2∼3个测点处在矿体异常的宽度范围内,一般为线距的1/2∼1/10。
关于测网的形状,在小比例尺测量中,没有严格要求,可以沿一些交通路线布置,并使测点均匀分布全区。
在详查或更大比例尺测量中,则要建立比较规则的测网。
一般是由相互平行的等间距的测线和测的测网。
线上分布的等间距的测点所组成。
对于走向不明或近于等轴状的勘探对象,宜采用方形网,即点线距相等。
对于在地表投影有明显走向的勘探对象,应用矩形网,测线方向与其走向垂直。
精度要求及误差分配测量精度是衡量野外观测质量的重要标志,也是决定技术措施、工作效率和成本的重要指标。
精度用异常的均方误差来衡量,包括重力观测值的均方误差和各项校正值的均方误差。
精度应根据地质任务和工作比例尺来确定。
例如,金属矿普查,精度取最小的、有意义的异常幅值的1/2-1/3。
重力测量的方式路线测量一般用于概查或普查阶段测点沿交通方便的道路布置,测点大致均匀分布,线距没有严格要求。
剖面测量多用于详查或专门性测量剖面线方向垂直地质体走向,尽可能通过地质体在地面投影的中心部位,测点不能偏离剖面线,在正常值区点距可大些。
面积测量是重力测量的基本形式,可提供工区内重力异常的全貌。
重力测量有利条件研究对象与其围岩之间有明显的密度差,而在围岩内部没有明显的密度变化;研究对象的地质构造密度分界面的深度有显著的变化,而其界面深度又不太深;在工区内非研究对象引起的重力变化小,或通过校正能给以消除;地表地形平坦或较为平坦。
二、仪器的检查与标定仪器的检查测程、水准器位置、亮线灵敏度等仪器性能的试验静态试验、动态试验和一致性试验仪器的标定格值标定,特殊情况下还要进行温度系数、气压系数和磁性系数的标定。
静态试验将仪器置入安静、通风的一层楼房的室内,每隔20-30分钟观测一次,同时记录室内温度,连续进行24小时以上观测。
目的:了解仪器静态零点漂移是否呈线性变化。
目的9了解仪器动态混合零点漂移的速率;9动态观测下达到的可能精度;9最佳工作时间范围9确定最大线性零点漂移时间间隔。
三、重力基点网的布置与观测重力仪存在零点漂移,且零漂往往不是与时间呈线性关系。
用重力仪在测点上进行观测时,需要有一些精度更高、重力值已知的点来控制。
这些点称为基点。
基点在观测时都要联成封闭的网络,叫做基点网。
普通点观测均应从基点开始,并终止于基点。
基点网的作用控制重力普通点的观测精度;避免误差的积累;检查重力仪在某一段工作时间内的零点漂移;确定零点漂移校正系数;推算全区重力测点上的相对重力值或绝对重力值。
基点网的布置均匀分布全区;一台或多台精度高的仪器观测;快速交通工具运送;闭合环路;多个环路时,每个环路中必须包含相邻环路中两个以上基点作为公共基点;在交通干线上,地物地貌标志明显,周围无震源,稳固,并按规定统一编号和建立永久或半永久性标记。
基点网的观测方法在基点网上观测方式的选择,是以能对观测数据进行可靠的零点漂移校正,能满足设计提出的精度要求为原则。
单向循环重复顺序1→2→3→……→1→2→3→……往返重复顺序1→2→3→……→3→2→1三重小循环顺序1→2→1→2→3→2→3→4→3→4……基点联测基点联测不仅使工区建立的基点网能够推算绝对重力值,而且可以使测量成果作为全国重力测量的一个组成部分。
重力基本网的测量采用绝对重力仪和相对重力仪联合进行的。
由绝对重力仪在选定的中心台站施测,然后采用多台(至少4台以上)相对重力仪对各基本点进行环线方式实施联测,测得的重力网差值平差后建立基本网。
国家重力基本网一般划分为不同的等级:9基本网点距一般为几百公里9一级网为几十公里到100km左右9二级网为10km左右9三级网为几公里中国重力基本网分为基本网和一等网两级。
1957年我国在全国范围内建立了第一个国家重力控制网,由21个基本点和82个一等点组成,称为1957年重力基本网。
该网与前苏联的三个重力基本点连测,属波茨坦重力系统,后来发现该系统有+14毫伽的常差。
1983年后进行新的建网工作,基本网包括6个基准点、46个基本点和5个引点,共计57个基本重力点。
网中北京、上海等点与东京、京都、巴黎、香港等重力点联测,属1971年国际重力基准网即IGSN-71系统。
1987年起我国正式以该网的57个重力点作为重力起算点,称为1985国家重力基本网。
检查点的布置与观测为了检查在普通点上重力观测的质量,需要抽取一定数量的点做检查观测。
检查点的布置在时间上与空间上都大致均匀。
检查所用的仪器不同,操作人员不同、观测路线不同。
检查点应占普通点总数的5-10%,在大面积的区域调查中也应不少于3%。
五、测地工作为了重力测量的进行和对测量结果进行各项校正,需要进行一定的测地工作。
测地工作的内容布设重力测网、重力测点;确定测点的坐标;确定重力测点的高程;当测区内地形起伏较大,地形影响不能忽略时,需作相应比例尺的近区地形测量。
海洋、航空、井中、卫星重力测量一、海洋重力测量重力资料基本整理定位数据的预处理零点漂移改正正常场计算厄特渥斯改正自由空间改正布格重力改正检查异常调差和数据网格化,得到布格重力异常。
东海布格重力异常图(秦蕴珊,1987)二、航空重力梯度测量航空重力梯度测量的应用进行油气勘探,寻找陆地、海洋中与石油、天然气有关的地质构造和断层,推断盆地和隆起形状、类型、基底深度,划分断裂构造,圈定盐丘的位置和形态,区分火成岩特征,分析地质体的密度特征,确定油气远景区及钻探井位等。
进行固体矿产资源勘探及水文和工程地质勘察。
用于区域地质填图,包括确定区域构造形态、类型和分布,划分断裂构造,区分火成岩特征和地下地质体密度特征等。
