《金属材料及热处理1-2》作业答案 作业一 一、测量金属硬度常用的试验方法有哪些？并指出各自的优缺点？并回答下列问题：下列零件选择哪种硬度法来检查其硬度比较合适？ （1）库存钢材；（2）硬质合金刀头；（3）锻件。 答：测量金属硬度常用的试验方法有布氏硬度、洛氏硬度和维氏硬度。布氏硬度的优点是压痕面积大，不受微小不均匀硬度的影响，试验数据稳定，重复性能好，但是，由于压痕面积大，又不适合成品零件和薄壁器件的硬度试验。洛氏硬度测定操作迅速、简便，压痕面积小，适用于成品检验，硬度范围广，由于接触面积小，当硬度不均匀时，数据波动较大，需多打几个点取平均值。维氏硬度试验的压痕是正方形，轮廓清晰，对角线测量准确，因此维氏硬度试验是常用硬度试验方法中精度最高的，同时它的重复性好，这一点比布氏硬度优越，维氏硬度测量范围宽，可以从几个到三千个维氏硬度单位都可以测量，以及可以测量薄的零件，维氏硬度最大的优点是测量值与所加载荷无关。维氏硬度试验效率低，要求较高的试验技术，对于试样表面的光洁度要求较高，操作麻烦费时，通常在实验室使用较多。 （1）库存钢材，由于牌号多，种类多，所以硬度值会分布在一个比较大的范围，用洛氏硬度较为合适； （2）硬质合金刀头，该材料硬度值高，一般洛氏硬度测量范围偏小，用维氏硬度较为合适，有时也用洛氏硬度HRA测试； （3）锻件，由于锻件组织粗大，强度硬度偏低，用布氏硬度较为合适。二、测量硬度时，为什么要求两个压痕之间有一定的距离？如果两点距离太近，会对硬度有何影响？ 答：测量硬度时，为了排除材料硬度不均匀性的影响以及第一次测试部位及附近发生了变形的影响，两个压痕之间应有一定的距离。如果两点距离太近，第一次测试后发生变形的部位的硬度会高于原硬度，即发生加工硬化现象。 三、可否通过增加零件的尺寸来提高其弹性模量，为什么？ 答：弹性模量主要取决于材料内部原子间的作用力，如材料的晶格类型、原子间距，其它工艺及尺寸对其影响极小，所以不能通过增加零件尺寸来提高其弹性模量。
本次作业是本门课程本学期的第3次作业，注释如下： 一、单项选择题(只有一个选项正确，共15道小题) 1. 将钢加热到临界温度以上或其它一定温度，保温一定时问，然后缓慢地冷却到室温，这一热处理工艺称为（）。 ??(D)?退火 2. 对形状复杂，截面变化大的零件进行淬火时，应选用（）。 ??(A)?高淬透性钢 3. 贝氏体是钢经（）处理后获得的组织。 ??(A)?等温淬火 4. 钢的回火处理是在（）。 ??(C)?淬火后进行 5. 零件渗碳后，一般需经过（）才能达到表面硬度高而且耐磨的目的。 ??(A)?低温回火 6. 钢经表面淬火后，将获得（）。 ??(D)?一定深度的马氏体 7. 淬硬性好的钢必须具备（）。 ??(B)?高的含碳量 8. 完全退火主要适用于（）。 ??(A)?亚共析钢 9. （）主要用于各种弹簧淬火后的处理。 ??(B)?中温回火
10. T10在锻后缓冷，随即又采用正火处理的目的是（）。 ??(B)?碎化网状的二次渗碳体，为球化退火作组织准备 11. 扩散退火的主要目的是（）。 ??(A)?消除和改善晶内偏析 12. 若合金元素能使过冷奥氏体冷却C曲线右移，钢的淬透性将（）。 ??(B)?提高 13. 机械制造中，T10钢常用来制造（）。 ??(B)?刀具 14. 合金渗碳钢中的（）合金元素可起到细化晶粒的作用。 ??(B)?Ti 15. （）热轧空冷即可使用。 ??(D)?低合金高强度钢 二、判断题(判断正误，共10道小题) 16.?珠光体是由铁素体和渗碳体组成的。（） 正确答案：说法正确 17.?亚共析钢室温下的平衡组织是铁素体和珠光体。（） 正确答案：说法正确 18.?亚共析钢室温下的平衡组织是铁素体和珠光体。（） 正确答案：说法正确 19.?过共析钢室温下的平衡组织是奥氏体和一次渗碳体。（） 正确答案：说法错误 20.?白口铸铁很硬但几乎无塑性。（） 正确答案：说法正确 21.?室温平衡状态的铁碳二元合金都是由F、Fe3C 两个基本相组成，含碳量不同，只是这两个相的数量、形态和分布不同而已。（）
第六章金属材料及热 处理
第六章答案 1．用 45 钢制造机床齿轮，其工艺路线为：锻造—正火—粗加工一调 质一精加工—高频感应加热表面淬火一低温回火—磨加工。说明各热处理 工序的目的及使用状态下的组织。 答：锻造后的 45 钢硬度较高，不利于切削加工，正火后将其硬度控制 在 160-230HBS 范围内，提高切削加工性能。组织状态是索氏体。粗加工后， 调质处理整个提高了 45 钢强度、硬度、塑性和韧性，组织状态是回火索氏 体。高频感应加热表面淬火是要提高 45 钢表面硬度的同时，保持心部良好 的塑性和韧性。低温回火的组织状态是回火马氏体，回火马氏体既保持了 45 钢的高硬度、高强度和良好的耐磨性，又适当提高了韧性。2．常用的合金元素有哪些？其中非碳化物形成元素有一一一：碳化物 形成元素有一一一；扩大 A 区元素有——；缩小 A 区元素在一一。
答：常用的合金元素有：锰、铬、钼、钨、钒、铌、锆、钛、镍、硅、 铝、钴、镍、氮等。其中非碳化物形成元素有：镍、硅、铝、钴等；化物 形成元素有：锰、铬、钼、钨、钒、铌、锆、钛等；扩大 A 区元素有：镍、 锰、碳、氮等；小 A 区元素有：铬、铝、硅、钨等。 3．用 W18Cr4V 钢制作盘形铣刀，试安排其加工工艺路线，说明各热 加工工序的目的，使用状态下的显微组织是什么？为什么淬火温度高达 1280℃？淬火后为什么要经过三次 560℃回火？能否用一次长时间回火代 替？ 答：工艺路线: 锻造十球化退火→切削加工→淬火+多次 560℃回火→喷砂→磨削加工→成品 热处理工艺： 球化退火:高速钢在锻后进行球化退火，以降低硬度，消除锻造应力， 便于切削加工，并为淬火做好组织准备。球化退火后的组织为球状珠光体。
常用材料热处理
材料热处理中的特性： 淬透性（可淬性）：指钢接受淬火的能力 零件尺寸越大，内部热容量也越大，淬火时冷却速度越慢，因此，淬透层越薄，性能越差，这种现象叫做“钢材的尺寸效应”。但淬透性大的钢，尺寸效应不明显。 由于碳钢的淬透性低，在设计大尺寸零件时用碳钢正火比调质更经济。 常用钢种的临界淬透直径De mm 常用材料的工作条件和热处理 渗碳钢：（含碳量0.1～0.25％） 10、15、20、 15Cr、20Cr、20Mn2、20CrMn、20CrMnVB 25MnTiB、18CrMnTi、20CrMnTi、20CrMnMo 30CrMnTi、20Cr2Ni4A、12CrNi3A、18Cr2Ni4W A
渗碳钢在高温下长时间保温，晶粒易于长大，恶化钢的性能。 表面含碳量在0.85～1.05％，表层硬度≥56～65(HRC) 心部含碳量在0.18～0.25％，HRC30~45 含碳量在0.3％时，HRC30~47 常用渗碳钢渗碳后的硬度 调质钢（含碳量0.25～0.5％） 40、45、40Cr、50Mn2、35CrMo、30CrMnSi、 40CrMnMo、40MnB、40MnVB、40CrNiMoA 38CrMoAlA 碳素调质钢淬透性低。 常用调质钢的调质硬度 调质钢对表面耐磨性要求较高时还需高频淬火，要求耐磨性更高时则需渗氮。
弹簧钢含碳量：碳素弹簧钢0.6～0.9％ 合金弹簧钢0.45-0.7％ 弹簧钢的选用： 钢丝直径<12～15mm 65、75 弹簧≤25mm 65Mn、55Si2Mn 60Si2Mn、70Si3MnA 钢丝直径≤30mm 50CrVA、50CrMnVA 重要弹簧 60Si2CrVA、65Si2MnVA 弹簧钢的热处理一般是淬火加中温回火 热处理的硬度一般为 HRC41-48 对于一般小弹簧（钢丝截面D<10mm）不淬火，只作250～300去应力处理。 65Mn淬硬性好，硬度≥HRC59。 轴承钢含碳量0.95～1.10％ 含铬量0.5～1.65％ GCr9 GCr15 GCr15SiMn GsiMnV GMnMoVRE GSiMnMoV GSiMnVRE GSiMnMoVRE GMnMoV 轴承承受高压集中周期性交变载荷，由转动和滑动产生极大的摩擦。 轴承钢一般首先进行球化退火—淬火—低温回火，硬度为HRC61-65。
热处理工艺规程（工艺参数） 编制： 审核： 批准： 生效日期：
受控标识处： 分发号： 目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火………………………………………………………………………………………………1 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15) 5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20)
7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28) 1.主题内容与适用范围 本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。 本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种：

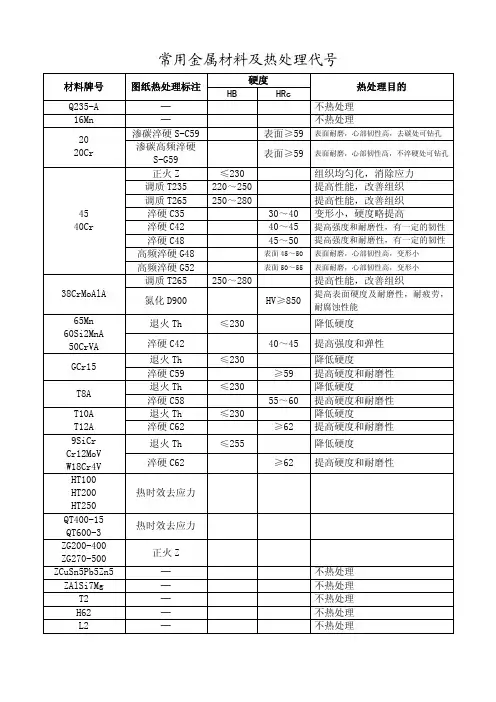

常用金属材料及热处理代号 硬度 材料牌号 图纸热处理标注 HB HRc 热处理目的 Q235-A ─ 不热处理 16Mn─ 不热处理 渗碳淬硬S-C59 表面≥59表面耐磨，心部韧性高，去碳处可钻孔 20 20Cr 渗碳高频淬硬 S-G59 表面≥59表面耐磨，心部韧性高，不淬硬处可钻孔正火Z ≤230 组织均匀化，消除应力 调质T235 220～250提高性能，改善组织 调质T265 250～280提高性能，改善组织 淬硬C35 30～40 变形小，硬度略提高 淬硬C42 40～45 提高强度和耐磨性，有一定的韧性 淬硬C48 45～50 提高强度和耐磨性，有一定的韧性高频淬硬G48 表面45～50表面耐磨，心部韧性高，变形小 45 40Cr 高频淬硬G52 表面50～55表面耐磨，心部韧性高，变形小 调质T265 250～280提高性能，改善组织 38CrMoAlA 氮化D900 HV≥850 提高表面硬度及耐磨性，耐疲劳，耐腐蚀性能 退火Th ≤230 降低硬度 65Mn 60Si2MnA 50CrVA 淬硬C42 40～45 提高强度和弹性 退火Th ≤230 降低硬度 GCr15 淬硬C59 ≥59 提高硬度和耐磨性 退火Th ≤230 降低硬度 T8A 淬硬C58 55～60 提高硬度和耐磨性 退火Th ≤230 降低硬度 T10A T12A 淬硬C62 ≥62 提高硬度和耐磨性 退火Th ≤255 降低硬度 9SiCr Cr12MoV W18Cr4V 淬硬C62 ≥62 提高硬度和耐磨性 HT100 HT200 HT250 热时效去应力 QT400-15 QT600-3 热时效去应力 ZG200-400 ZG270-500 正火Z ZCuSn5Pb5Zn5 ─不热处理 ZAlSi7Mg ─不热处理 T2 ─不热处理 H62 ─不热处理 L2 ─不热处理
第1章金属的结构与结晶 一、填空： 1、原子呈无序堆积状态的物体叫，原子呈有序、有规则排列的物体称为。一般固态金属都属于。 2、在晶体中由一系列原子组成的平面，称为。通过两个或两个以上原子中心的直线，可代表晶格空间排列的的直线，称为。 3、常见的金属晶格类型有、和三种。铬属于晶格，铜属于晶格，锌属于晶格。 4、金属晶体结构的缺陷主要有、、、、、和 等。晶体缺陷的存在都会造成，使增大，从而使金属的提高。 5、金属的结晶是指由原子排列的转变为原子排列的过程。 6、纯金属的冷却曲线是用法测定的。冷却曲线的纵坐标表示，横坐标表示。 7、与之差称为过冷度。过冷度的大小与有关， 越快，金属的实际结晶温度越，过冷度也就越大。 8、金属的结晶过程是由和两个基本过程组成的。 9、细化晶粒的根本途径是控制结晶时的及。 10、金属在下，随温度的改变，由转变为的现象称为
同素异构转变。 二、判断： 1、金属材料的力学性能差异是由其内部组织结构所决定的。（） 2、非晶体具有各向同性的特点。（） 3、体心立方晶格的原子位于立方体的八个顶角及立方体六个平面的中心。（） 4、金属的实际结晶温度均低于理论结晶温度。（） 5、金属结晶时过冷度越大，结晶后晶粒越粗。（） 6、一般说，晶粒越细小，金属材料的力学性能越好。（） 7、多晶体中各晶粒的位向是完全相同的。（） 8、单晶体具有各向异性的特点。（） 9、在任何情况下，铁及其合金都是体心立方晶格。（） 10、同素异构转变过程也遵循晶核形成与晶核长大的规律。（） 11、金属发生同素异构转变时要放出热量，转变是在恒温下进行的。（） 三、选择 1、α—Fe是具有（）晶格的铁。 A、体心立方 B、面心立方 C、密排六方 2、纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃时为 （）晶格。A、体心立方 B、面心立方 C、密排六方 3、纯铁在700℃时称为（），在1000℃时称为（），在1500℃时称为（）。
常用材料热处理工艺 Prepared on 22 November 2020
常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级） 三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃保温，空冷 2．HB实测 四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃保温，水冷 T：≥600±10℃保温空冷 2．HB实测 六、A105ASTM A105-2002 1．正火（N）：900±10℃保温，空冷
2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃保温，水冷 T：≥620℃保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火： Q：880~900℃，保温，水冷
第一章习题 1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向 3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c，c=2/3a。今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。 解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为1/5a，1/2a，1/2a 化为最小简单整数分别为2,5,5 故该晶面的晶面指数为（2 5 5） 4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面 解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面间距为√3a/3 三个晶面晶面中面间距最大的晶面为（1 1 0） 7.证明理想密排六方晶胞中的轴比c/a=1.633 证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示 则OD=c/2，AB=BC=CA=CD=a 因△ABC是等边三角形，所以有OC=2/3CE
由于(BC)2=(CE)2+(BE)2 则 有(CD)2=(OC)2+(1/2c)2，即 因此c/a=√8/3=1.633 8.试证明面心立方晶格的八面体间隙半径为r=0.414R 解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a 面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有 R=0.146X4R/√2=0.414R 9.a）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。b）经X射线测定，在912℃时γ-Fe的晶格常数为0.3633nm，α-Fe的晶格常数为0.2892nm，当由γ-Fe转化为α-Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。 解：a）令面心立方晶格与体心立方晶格的体积及晶格常数分别为V面、V 踢与a面、a体，钢球的半径为r，由晶体结构可知， 对于面心晶胞有4r=√2a面，a面=2√2/2r，V面=（a面）3=（2√2r）3 对于体心晶胞有4r=√3a体，a体=4√3/3r，V体=（a体）3=（4√3/3r）3 则由面心立方晶胞转变为体心立方晶胞的体积膨胀△V为 △V=2×V体-V面=2.01r3 B）按照晶格常数计算实际转变体积膨胀△V 实 ，有 △V 实=2△V 体 -V面=2x(0.2892)3-(0.3633)3=0.000425nm3 实际体积膨胀小于理论体积膨胀的原因在于由γ-Fe转化为α-Fe时,Fe原子的半径发生了变化，原子半径减小了。 10.已知铁和铜在室温下的晶格常数分别为0.286nm和0.3607nm，求1cm3中铁和铜的原子数。 解：室温下Fe为体心立方晶体结构，一个晶胞中含2个Fe原子，Cu为面心立方晶体结构，一个晶胞中含有4个Cu原子 1cm3=1021nm3 令1cm3中含Fe的原子数为N Fe，含Cu的原子数为N Cu，室温下一个Fe 的晶胞题解为V Fe，一个Cu晶胞的体积为V Cu，则 N Fe=1021/V Fe=1021/(0.286)3=3.5x1018 N Cu=1021/V Cu=1021/(0.3607)3=2.8X1018 11.一个位错环能不能各个部分都是螺型位错或者刃型位错，试说明之。 解：不能，看混合型位错 13.试计算{110}晶面的原子密度和[111]晶向原子密度。 解：以体心立方{110}晶面为例 {110}晶面的面积S=a x √2a {110}晶面上计算面积S内的原子数N=2 则{110}晶面的原子密度为ρ=N/S= √2a-2 [111]晶向的原子密度ρ=2/√3a
常用金属材料及热处理 以下是为大家整理的常用金属材料及热处理的相关范文，本文关键词为常用,金属,材料及,热处理,模块,常用,金属,材料及,热处理，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教师教学中查看更多范文。 模块一常用金属材料及热处理项目二钢的热处理任务一：钢的普通热处理一、实验目的1、了解碳钢的基本热处理（退火、正火、淬火及回火）工艺方法。2、研究冷却条件对碳钢性能的影响。3、分析淬火及回火温度对碳钢性能的影响。二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。（1）淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所示）。对亚共析钢，其加热温度为＋30～50℃，若加热温度不足（低于），则淬火组织中将出现
铁素体而造成强度及硬度的降低。对过共析钢，加热温度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。（2）保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。表1碳钢在箱式电炉中加热时间的确定加热圆柱形工件形状方形板形温度(℃)分钟/每毫米直径70080090010001.51.00.80.4保温时间分钟/每毫米厚度2.21.51.20.6分钟/每毫米厚度321.60.8（3）冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。为此，可根据c曲线图（如图2所示），使淬火工作在过冷奥氏体最不稳定的温度范围（650～550℃）进行快冷（即与c曲线的“鼻尖”相切），而在较低温度（300～100℃）时冷却速度则尽可能小些。为了保证淬火效果,应选用合适的冷却方法（如双液淬火、分级淬火等).不同的冷却介质在不同的温度范围内的冷却速度有所差别。各种冷却介质的特性见表2.表2几种常用淬火介质的冷却能力在下列温度范围内的冷却速度（℃/秒）冷却介质650～550℃18℃的水50℃的水10％nacl 水溶液（18℃）10％naoh水溶液（18℃）10％naoh水溶液（18℃）蒸馏水（50℃）硝酸盐（200℃）菜籽油（50℃）矿务机油（50℃）6001001100120XX0025035020XX50300～
本次作业是本门课程本学期的第2次作业，注释如下： 一、单项选择题(只有一个选项正确，共15道小题) 1. 二元合金在发生共晶转变时，其相组成是（）。 (D) 三相共存 2. 实际金属结晶时，通过控制晶核形成率N和成长率G的比值来控制晶粒的大小，在下列（）情况下获得粗大的晶粒： (B) N/G很小时 3. 常温铁素体是碳溶解在（）中所形成的间隙固溶体。 (A) α-Fe 4. （）属于冶金缺陷。 (D) 缩孔 5. 铁素体的机械性能特点是（） (C) 高塑性、低强度 6. 共晶成分的铁碳合金发生共晶反应时，其反应式为( )。 (C) L A+Fe3C 7. （）为共晶体。 (A) 莱氏体 8. 在Fe-Fe3C相图中，Acm线也称为（）。 (D) 固溶度线 9. 下列铁碳合金在室温平衡状态，（）成分的强度最高。 (B) 0.8％ 10. 铸铁的含碳量一般为（）。 (C) 2.11～6.69% 11. 钢的含碳量一般为（）。 (A) 0.0218～2.11% 12. 脆性相以（）析出的危害最大。 (A) 网状
13. 热处理能使钢的性能发生变化，其根本原因是（）。 (A) 铁有同素异构转变 14. 比较以下（）的强度最高。 (D) S 15. 钢经调质处理后获得的组织是( )。 (C) 回火索氏体 二、不定项选择题(有不定个选项正确，共10道小题) 16. 渗碳体的机械性能特点是（）[不选全或者选错，不算完成] (C) 高硬度 (D) 高脆性 17. （）是碳溶解在Fe中形成的间隙固溶体。[不选全或者选错，不算完成] (A) 铁素体 (B) 奥氏体 18. 马氏体组织有（）形态。[不选全或者选错，不算完成] (C) 板条状 (D) 针状 19. 铸铁的力学性能可取决于（）。[不选全或者选错，不算完成] (A) 基体组织 (B) 石墨的形态 (C) 变质处理 (D) 石墨化程度 20. 大多数合金元素均在不同程度上有细化晶粒的作用，其中细化晶粒作用最为显著的有（）。[不选全或者选错，不算完成] (B) Ti (D) V 21. 含有合金元素（）较多的钢可能是本质粗晶钢。[不选全或者选错，不算完成] (A) Mn (C) P
金属材料与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有_体心立方_晶格、__面心立方__晶格和密排六方晶格三种。 2、金属的整个结晶过程包括形核_____、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为_间隙固溶体_与_置换固溶体_两种。 4、工程中常用的特殊性能钢有_不锈钢__、_耐热钢_、耐磨钢。 5、常用的常规热处理方法有___回火___、正火和淬火、__退火__。 6、随着回火加热温度的升高，钢的__强度__和硬度下降，而_塑性___和韧性提高。 7、根据工作条件不同，磨具钢又可分为_冷作模具钢_、__热作模具钢__和塑料磨具用钢等。 8、合金按照用途可分为_合金渗碳体_、_特殊碳化物_和特殊性能钢三类。 9、合金常见的相图有__匀晶相图__、_共晶相图__、包晶相图和具有稳定化合物的二元相图。 10、硬质合金是指将一种或多种难熔金属_碳化物__和金属粘结剂，通过_粉末冶金__工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于_基体的组织_的组织和石墨的基体、形态、_数量_以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_灰口铸铁__、_白口铸铁_和麻口铸铁三类。 13、常用铜合金中，_青铜_是以锌为主加合金元素，_白铜_是以镍为主加合金元素。 14、铁碳合金的基本组织中属于固溶体的有_铁素体_和_奥氏体_,属于金属化合物的有_渗碳体_，属于混合物的有_珠光体_和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（ C ） A 铁总是存在加工硬化，而铜没有 B 铜有加工硬化现象，而铁没有 C 铁在固态下有同素异构转变，而铜没有 D 铁和铜的再结晶温度不同 α-是具有（A ）晶格的铁。 2、Fe A 体心立方 B 面心立方 C密排六方 D 无规则几何形状 3、以下哪种铸铁的断口呈灰黑色？（ D ） A 马口铁 B 白口铸铁 C 麻口铸铁D灰铸铁 4、用于制造渗碳零件的钢称为（C ）。 A 结构钢 B 合金钢 C 渗碳钢 D 工具钢 5、合金发生固溶强化的主要原因（ C ）。 A晶格类型发生了变化B 晶粒细化 C 晶格发生畸形 D 晶界面积发生变化 6、调质处理就是（ A ）的热处理。 A 淬火+高温火 B 淬火+中温回火 C 淬火+低温回火 D 淬火+低温退火 7、零件渗碳后，一般需经过（ A ）才能达到表面硬度高而且耐磨的目的。 A 淬火+低温回火 B 正火 C 调质 D 淬火+高温回火 8、钢在加热时，判断过热现象的依据是（B ）。 A 表面氧化 B 奥氏体晶界发生氧化或融化 C 奥氏体晶粒粗大D、晶格发生畸形 9、火焰加热表面淬火和感应加热表面淬火相比（ D ）。 A 效率更高 B 淬硬层深度更容易控制C工艺过程简单D设备简单
常用金属材料热处理硬度 常用金属材料热处理规范 ┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃ ┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃ ┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 880- 930 ┃空冷┃HB≤156┃ ┃２０┃Ac3 855 ┃渗碳┃ 920- 950 ┃┃┃ ┃┃Ar3 835 ┃渗碳淬火┃ 860- 880 ┃水或油冷┃HRC＞56 ┃ ┃┃Ar1 680 ┃高温回火┃ 650- 680 ┃空冷┃芯部HB150 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃正火┃ 850- 890 ┃空冷┃HB≤185┃ ┃３５┃Ac3 802 ┃退火┃ 840- 890 ┃炉冷┃┃ ┃┃Ar3 774 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 680 ┃淬火┃ 850- 890 ┃水冷┃HRC≥47┃ ┃┃┃回火┃ 500- 540 ┃空冷┃HB241-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃退火┃ 820- 840 ┃炉冷┃HB≤207┃ ┃４５┃Ac3 780 ┃正火┃ 830- 870 ┃空冷┃HB≤229┃ ┃┃Ar3 751 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 682 ┃淬火┃ 820- 860 ┃水冷┃HRC50-60 ┃ ┃┃┃回火┃ 520- 560 ┃空冷┃HB228-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 900- 930 ┃空冷┃HB≤179┃ ┃┃Ac3 854 ┃高温回火┃ 659- 680 ┃空冷┃┃ ┃20Mn ┃Ar3 835 ┃┃┃┃┃ ┃┃Ar1 682 ┃┃┃┃┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃AC1 734 ┃退火┃ 830- 880 ┃炉冷┃┃ ┃35Mn ┃AC3 812 ┃正火┃ 850- 880 ┃空冷┃HB≤187┃ ┃┃Ar3 796 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 675 ┃淬火┃ 850- 880 ┃水或油冷┃HRC50-55 ┃ ┃┃┃回火┃ 400- 500 ┃空冷┃HB302-332 ┃ ┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃ ┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃ ┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 726 ┃退火┃ 820- 850 ┃炉冷┃HB≤217┃ ┃45Mn ┃Ac3 790 ┃正火┃ 830- 860 ┃空冷┃┃ ┃┃Ar3 768 ┃高温回火┃ 650- 680 ┃空冷┃┃
金属材料及热处理复习题 一、判断题（填在题后的括号内。对的“√”，错的“×”） 1、弹性变形和塑性变形都能引起零件和工具的外形和尺寸的改变，都是工程技术上所不允许的。（×） 2、碳素钢随含碳量的增加，其塑性、韧性将升高。（×） 3、硬度愈低，金属的切削加工性能愈好。（×） 4、钢中含碳量的多少不仅会影响到钢的机械性能，而且会影响到钢的工艺性能。（√） 5、表面热处理都是通过改变钢材表面的化学成分而改变表面性能的。 （×） 6、高速钢由于具有极高的硬度而可以进行高速切削。（×） 7、由于铸铁含碳量比钢高，所以硬度都比钢高。（×） 8、低碳钢为了改善组织结构和机械性能，改善切削加工性，常用正火代替退火。（√） 9、工具钢的硬度、耐磨性高，则红硬性也一定很好。（×） 10、发蓝的主要目的是提高零件表面的强度和硬度，其次还能提高抗蚀能力。（×） 二、填空题 1、金属材料的性能，主要可分为使用性能和工艺性能两个方面。 2、高碳钢、中碳钢、低碳钢是按含碳量的高低划分，其含碳量＞0.60% 为高碳钢，含碳量为0.25～0.60%为中碳钢，含碳量＜0.25%为低碳钢。 3、淬火的主要目的是提高钢的硬度和耐磨性。 4、按用途，合金钢可以分为合金结构钢、合金工具钢和特殊合金钢。 5、调质处理就是将钢淬火后，再经高温回火的一种工艺方法。 6、铸铁是含碳量大于2.11%的铁碳合金。
7、合金结构钢的编号原则是采用“二位数字+化学元素符号+数字”的方法。 8、金属铸造性能的好坏主要取决于金属的流动性和收缩性的大小。 9、常用的化学热处理方法有渗碳和氮化。 10、常用的硬质合金分类牌号中“YG”表示钨钴类硬质合金，“YT”表示钨钴钛类硬质合金。 11、根据加入元素量的不同。钢合金分为低合金钢、中合金钢和高合金钢三大类。在机械制造业中，应用较广的是中合金钢。 12、铝合金按加入元素的含量多少和工艺特点不同，可分为形变铝合金和铸造铝合金两类。 13、以下牌号是表示什么材料： 45表示平均C%为0.45%的优质碳素结构钢， T8表示平均C%≈0.8%的优质碳素工具钢， QT42-10表示最低抗拉强度为42N/mm2,最低延伸率为10%的球墨铸铁， H62表示Cu%≈62%的普通黄铜， W18Cr4V表示含W约为18%，含Cr约为4%，含V小于1.5%的高速钢。三、选择题（在每组答案里面只有一个正确的，请将正确答案的序号填在 题内的空格处） 1、金属的使用性能常包括 b 性能 c 性能和 d 性能等。 a.加工性 b.物理 c.化学 d.机械 2、形状复杂、机械性能要求较高，而且难以用压力加工方法成形的机架、箱体等零件，应采用 d 来制造。 a.碳素工具钢 b.碳素结构钢 c.易切削钢 d.工程用铸钢 3、工件在回火时，回火温度愈高，其回火后的硬度 b a.愈高 b.愈低 c.不变 d.不确定 4、9SiCr是合金 b 钢。C%约为 c %
常用齿轮材料及热处理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
常用齿轮材料及热处理： 为了保证齿轮工作的可靠性，提高其使用寿命，齿轮的材料及其热处理应根据工作条件和材料的特点来选取。 对齿轮材料的基本要求是：应使齿面具有足够的硬度和耐磨性，齿心具有足够的韧性，以防止齿面的各种失效，同时应具有良好的冷、热加工的工艺性，以达到齿轮的各种技术要求。 常用的齿轮材料为各种牌号的优质碳素结构钢、合金结构钢、铸钢、铸铁和非金属材料等。一般多采用锻件或轧制钢材。当齿轮结构尺寸较大，轮坯不易锻造时，可采用铸钢。开式低速传动时，可采用灰铸铁或球墨铸铁。低速重载的齿轮易产生齿面塑性变形，轮齿也易折断，宜选用综合性能较好的钢材。高速齿轮易产生齿面点蚀，宜选用齿面硬度高的材料。受冲击载荷的齿轮，宜选用韧性好的材料。对高速、轻载而又要求低噪声的齿轮传动，也可采用非金属材料、如夹布胶木、尼龙等。 钢制齿轮的热处理方法主要有以下几种： 1．表面淬火? 常用于中碳钢和中碳合金钢，如45、40Cr钢等。表面淬火后，齿面硬度一般为40～55HRC。特点是抗疲劳点蚀、抗胶合能力高，耐磨性好。由于齿心部末淬硬，齿轮仍有足够的韧性，能承受不大的冲击载荷。 2．渗碳淬火? 常用于低碳钢和低碳合金钢，如20、20Cr钢等。渗碳淬火后齿面硬度可达56～62HRC，而齿心部仍保持较高的韧性，轮齿的执弯强度和齿面接触强度高，耐磨性较好，常用于受冲击载荷的重要齿轮传动。齿轮经渗碳淬火后，轮齿变形较大，应进行磨齿。??? 3．渗氮? 渗氮是一种表面化学热处理。渗氮后不需要进行其他热处理，齿面硬度可达700～900HV。由于渗氮处理后的齿轮硬度高，工艺温度低，变形小，故适用于内齿轮和难以磨削的齿轮，常用于含铬、铜、铅等合金元素的渗氮钢，如38CrMoAlA。 4．调质? 调质一般用于中碳钢和中碳合金钢，如45、40Cr、35SiMn钢等。调质处理后齿面硬度一般为220～280HBS。因硬度不高，轮齿精加工可在热处理后进行。? 5．正火? 正火能消除内应力，细化晶粒，改善力学性能和切削性能。机械强度要求不高的齿轮可采用中碳钢正火处理，大直径的齿轮可采用铸钢正火处理。 一般要求的齿轮传动可采用软齿面齿轮。为了减小胶合的可能性，并使配对的大小齿轮寿命相当，通常使小齿轮齿面硬度比大齿轮齿面硬度高出30- 50HBS。对于高速、重载或重要的齿轮传动，可采用硬齿面齿轮组合，齿面硬度可大致相同。 来源：
常用材料热处理工艺 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级）三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃?保温，空冷 2．HB实测 四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃?保温，水冷 T：≥600±10℃保温空冷 2．HB实测 六、A105ASTM A105-2002
1．正火（N）：900±10℃保温，空冷 2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃?保温，水冷 T：540~665℃?保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃?保温，水冷 T：540~665℃?保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃?保温，水冷 T：≥620℃?保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火：
金属材料及热处理第1次作业 、单项选择题(只有一个选项正确，共15道小题) 1. 高分子材料中，大分子链之间的结合键是( ) (A) 金属键 (B) 离子键 (C) 共价键 (D) 分子键 你选择的答案：C ［正确］ 正确答案：C 解答参考： 2. 结构材料要求的主要性能为() (A) 物理性能 (B) 化学性能 (C) 力学性能 (D) 物理和化学性能 你选择的答案：［前面作业中已经做正确］［正确］ 正确答案：C 解答参考： 3. 材料的使用温度() (A) 与其韧脆转变温度无关 (B) 应在其韧脆转变温度以下 (C) 应与其韧脆转变温度相等 (D) 应在其韧脆转变温度以上 你选择的答案：［前面作业中已经做正确］［正确］正确答案：D 解答参考: 4?低碳钢拉伸应力-应变曲线上对应的最大应力值称为( ) (A) 弹性极限 (B) 屈服点 (C) 抗拉强度 (D) 断裂韧度 你选择的答案：［前面作业中已经做正确］［正确］正确答案：C 解答参考：
(A) b (B) s (C) (C) P 解答参考： 6. ()是金属的韧性指标。 (A) HB (B) S (C) K ic (D) E 正确答案：C 解答参考： 7. 金属材料在载荷作用下抵抗变形和破坏的能力叫( ) (A) 弹性 (B) 硬度 (C) 塑性 (D) 强度 正确答案：D 解答参考： 8. ()属于密排六方结构。 (A) Fe (B) Al (C) Cu (D) Zn 正确答案：D 解答参考： 9. 金属多晶体的晶粒越细，则其( ) (A) 强度越高，塑性越差
(B) 强度越高，塑性越好
常用金属材料热处理规范 ┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 880- 930 ┃空冷┃HB≤156 ┃┃２０┃Ac3 855 ┃渗碳┃ 920- 950 ┃┃┃┃┃Ar3 835 ┃渗碳淬火┃ 860- 880 ┃水或油冷┃HRC＞56 ┃┃┃Ar1 680 ┃高温回火┃ 650- 680 ┃空冷┃芯部HB150 ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃正火┃ 850- 890 ┃空冷┃HB≤185 ┃┃３５┃Ac3 802 ┃退火┃ 840- 890 ┃炉冷┃┃┃┃Ar3 774 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 680 ┃淬火┃ 850- 890 ┃水冷┃HRC≥47 ┃┃┃┃回火┃ 500- 540 ┃空冷┃HB241-286 ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃退火┃ 820- 840 ┃炉冷┃HB≤207 ┃┃４５┃Ac3 780 ┃正火┃ 830- 870 ┃空冷┃HB≤229 ┃┃┃Ar3 751 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 682 ┃淬火┃ 820- 860 ┃水冷┃HRC50-60 ┃┃┃┃回火┃ 520- 560 ┃空冷┃HB228-286 ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 900- 930 ┃空冷┃HB≤179 ┃┃┃Ac3 854 ┃高温回火┃ 659- 680 ┃空冷┃┃┃20Mn ┃Ar3 835 ┃┃┃┃┃┃┃Ar1 682 ┃┃┃┃┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃AC1 734 ┃退火┃ 830- 880 ┃炉冷┃┃┃35Mn ┃AC3 812 ┃正火┃ 850- 880 ┃空冷┃HB≤187 ┃┃┃Ar3 796 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 675 ┃淬火┃ 850- 880 ┃水或油冷┃HRC50-55 ┃┃┃┃回火┃ 400- 500 ┃空冷┃HB302-332 ┃┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 726 ┃退火┃ 820- 850 ┃炉冷┃HB≤217 ┃┃45Mn ┃Ac3 790 ┃正火┃ 830- 860 ┃空冷┃┃┃┃Ar3 768 ┃高温回火┃ 650- 680 ┃空冷┃┃┃┃Ar1 689 ┃淬火┃ 810- 840 ┃水或油冷┃HRC54-60 ┃┃┃┃回火┃根据需要回火┃水或空冷┃┃┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛
