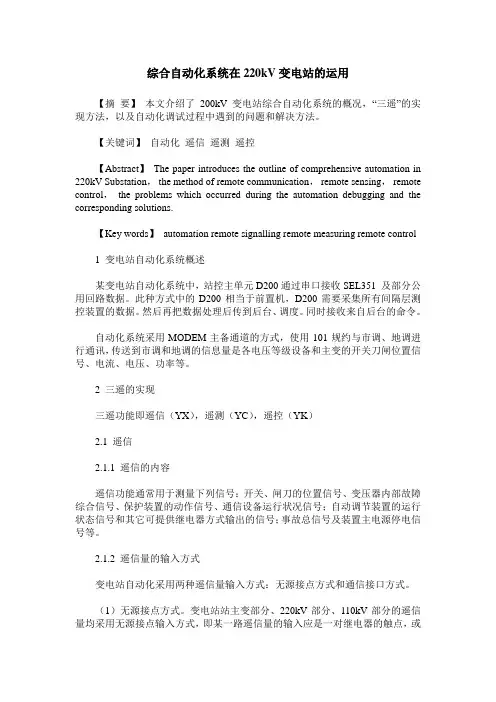

综合自动化系统在220kV变电站的运用【摘要】本文介绍了200kV变电站综合自动化系统的概况，“三遥”的实现方法，以及自动化调试过程中遇到的问题和解决方法。
【关键词】自动化遥信遥测遥控【Abstract】The paper introduces the outline of comprehensive automation in 220kV Substation，the method of remote communication，remote sensing，remote control，the problems which occurred during the automation debugging and the corresponding solutions.【Key words】automation remote signalling remote measuring remote control1 变电站自动化系统概述某变电站自动化系统中，站控主单元D200通过串口接收SEL351 及部分公用回路数据。
此种方式中的D200相当于前置机，D200需要采集所有间隔层测控装置的数据。
然后再把数据处理后传到后台、调度。
同时接收来自后台的命令。
自动化系统采用MODEM主备通道的方式，使用101规约与市调、地调进行通讯，传送到市调和地调的信息量是各电压等级设备和主变的开关刀闸位置信号、电流、电压、功率等。
2 三遥的实现三遥功能即遥信（YX），遥测（YC），遥控（YK）2.1 遥信2.1.1 遥信的内容遥信功能通常用于测量下列信号：开关、闸刀的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号；自动调节装置的运行状态信号和其它可提供继电器方式输出的信号；事故总信号及装置主电源停电信号等。
2.1.2 遥信量的输入方式变电站自动化采用两种遥信量输入方式：无源接点方式和通信接口方式。
变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的运行、监控、保护、测量和维护等进行全面自动化的管理和控制。
通过实时数据采集、传输和处理，实现对变电站各个设备的远程监控和控制，提高变电站的运行效率、可靠性和安全性。
一、综合自动化系统的主要功能1. 运行监控功能：通过对变电站的各个设备进行实时监测，及时发现设备异常情况，并进行报警和处理。
监控内容包括电压、电流、温度、湿度等参数的监测，以及设备的运行状态、开关操作等的监控。
2. 保护功能：综合自动化系统能够对变电站的各个设备进行保护，包括过电流保护、短路保护、接地保护、过压保护等。
当设备发生故障时，系统能够及时切除故障设备，并进行报警和记录。
3. 控制功能：综合自动化系统能够对变电站的各个设备进行远程控制，包括开关的合闸、分闸、变压器的调压、调容等操作。
通过远程控制，可以降低人工操作的风险，提高操作的准确性和效率。
4. 数据采集和处理功能：综合自动化系统能够对变电站的各个设备进行数据采集，并进行实时处理和存储。
通过对数据的分析和统计，可以及时发现设备的异常情况，提供科学依据进行设备维护和优化运行。
5. 通信功能：综合自动化系统能够通过网络实现与上级调度中心的通信，及时传输变电站的运行数据和状态信息。
通过与调度中心的通信，可以实现对变电站的远程监控和控制，提高变电站的运行效率和可靠性。
二、综合自动化系统的组成部份1. 监测装置：包括各种传感器和测量仪器，用于对变电站的各个设备进行参数的实时监测和测量。
常见的监测装置包括电流互感器、电压互感器、温度传感器、湿度传感器等。
2. 控制装置：包括PLC（可编程逻辑控制器）和RTU（远程终端单元）等，用于对变电站的各个设备进行远程控制和操作。
控制装置通常与监测装置相连接，实现对设备的自动控制和调节。
3. 通信装置：包括以太网、无线通信等，用于实现综合自动化系统与上级调度中心的数据传输和通信。
浅析变电站综合自动化系统一、引言变电站是电力系统中重要的组成部分，其作用是将输送来的高电压电能转换为低电压电能供给用户使用。
为了提高变电站的安全性、稳定性和可靠性，综合自动化系统被广泛应用于变电站的运行和管理中。
本文将对变电站综合自动化系统进行浅析，包括系统的定义、功能、组成以及应用案例等方面。
二、系统定义变电站综合自动化系统是指利用先进的计算机、通信、控制和监测技术，对变电站的设备、工艺和运行状态进行实时监测、控制和管理的一种自动化系统。
该系统通过实时采集和处理各种数据，并根据预设的规则和算法进行分析和决策，实现对变电站设备的自动控制和运行状态的监测与管理。
三、系统功能1. 设备监测与控制：变电站综合自动化系统可以实时监测变电站各种设备（如变压器、开关设备、保护设备等）的运行状态和参数，并根据需要进行远程控制和调节。
例如，系统可以监测变压器的温度、油位等参数，并在异常情况下自动发出警报或采取控制措施。
2. 事故检测与处理：系统可以通过对变电站设备的监测和分析，及时发现设备故障和事故，并自动进行处理。
例如，当系统发现某个开关设备发生故障时，可以自动切换到备用设备，以保证电力供应的连续性和可靠性。
3. 数据采集与分析：系统可以实时采集和存储变电站各种设备的运行数据，并进行分析和统计。
通过对数据的分析，可以了解设备的运行状况和负荷情况，为变电站的运行和管理提供科学依据。
4. 远程监控与管理：变电站综合自动化系统可以实现对多个变电站的远程监控和管理。
通过远程通信技术，可以监测和控制分布在不同地点的变电站设备，提高运行效率和管理水平。
四、系统组成1. 采集与传输子系统：该子系统负责采集变电站各种设备的运行数据，并将数据传输到中央控制中心。
采集方式包括传感器、仪表、通信设备等。
传输方式可以采用有线或无线通信技术。
2. 控制与决策子系统：该子系统负责对采集到的数据进行处理、分析和决策。
通过预设的规则和算法，对设备的运行状态进行评估和判断，并根据需要进行控制和调节。
变电站综合自动化标题：变电站综合自动化引言概述：变电站是电力系统中重要的组成部分，其作用是将高压输电线路的电能转换为适合城市、工矿企业和居民生活使用的低压电能。
随着科技的发展，变电站的自动化程度也在不断提高，变电站综合自动化系统的应用越来越广泛。
本文将从多个方面介绍变电站综合自动化的相关内容。
一、提高运行效率1.1 自动化控制系统自动化控制系统可以实现对变电站设备的远程监控和操作，提高了运行效率和安全性。
1.2 数据采集与处理通过数据采集与处理系统，可以实时监测变电站各个设备的运行状态，及时发现问题并采取措施，避免事故发生。
1.3 智能化运维管理智能化运维管理系统可以对变电站设备进行预测性维护，延长设备的使用寿命，减少维修成本。
二、提高供电质量2.1 负荷预测与调度通过负荷预测系统，可以准确预测用电负荷，合理调度发电设备，保障供电质量。
2.2 智能配电管理智能配电管理系统可以实现对供电网络的动态调整，提高供电质量和稳定性。
2.3 故障自动定位故障自动定位系统可以快速定位变电站故障点，缩短故障处理时间，减少停电时间。
三、提高安全性3.1 安全监测系统安全监测系统可以实时监测变电站设备的运行状态，及时发现安全隐患并采取措施。
3.2 防雷保护系统防雷保护系统可以有效防止雷击对变电站设备的损坏，提高设备的可靠性和安全性。
3.3 紧急应急系统紧急应急系统可以在发生突发事件时快速响应，采取紧急措施，保障变电站和周边区域的安全。
四、节能减排4.1 节能监测系统节能监测系统可以对变电站设备的能耗进行监测和分析，找出节能潜力，实现节能减排。
4.2 智能能效管理智能能效管理系统可以对能源利用情况进行优化调整，提高能源利用效率，减少能源浪费。
4.3 绿色发电通过绿色发电技术，如太阳能、风能等，可以减少对传统能源的依赖，降低碳排放，保护环境。
五、未来发展趋势5.1 人工智能技术人工智能技术的应用将进一步提高变电站综合自动化系统的智能化水平，实现更精准的运行管理。
综合自动化监控系统在变电站的应用
发表时间：2017-12-22T17:21:06.540Z 来源：《电力设备》2017年第25期作者：张王芳[导读] 摘要：伴随科技和经济社会发展，智能化控制建设逐步融入电力体系中，节省了大量的控制电缆和人工成本。
（铜川欣荣配售电有限公司陕西铜川 727000）摘要：伴随科技和经济社会发展，智能化控制建设逐步融入电力体系中，节省了大量的控制电缆和人工成本。
本文主要研究综合自动化监控系统在变电站的应用，首先研究了变电站的基本结构，分析了变电站综合自动化系统特点，给出带电线路动态着色功能，可软件模拟完成五防功能，企业用户的调度功能。
进而探究了变电站综合自动化系统设计原则和系统结构，对变电站综合自动化系统基本功能及微
机保护系统与传统保护系统进行比较。
关键词：智能化；控制；自动化；动态着色；调度 0 引言
为实现铜川矿业有限公司电网的科学、协调发展，按照“安全第一”的原则，进一步筑起安全运行的坚固堤坝。
我公司近几年先后对春林、下石节、王石凹三个35KV变电站一、二次供电系统进行了改造。
在这三个变电站二次供电系统改造中，都将传统的变电站二次系统改造为综合自动化系统，不但节省了大量的控制电缆,而且对提高变电站的安全运行水平及供电质量有重要意义。
1.变电站的基本结构 35ｋＶ变电站主接线方式为全桥式,35ｋＶ电源进线2回（一运一备）,主变2台（一运一备）,电压比为35/6ｋＶ。
35KV为户外半高型布置，单母线分段全桥接线，原断路器为户外多油断路器，现改为真空断路器（或SF6））。
6KV开关柜原为GG1A型现改为KYN28型，户内分2列（或3列）布置。
2.变电站综合自动化系统特点 2.1 监控画面及报表形式灵活多样
监控画面提供母线、断路器、上下隔离刀、曲线、棒图、数据框、仪表盘等图形元件，用户可根据用这些图元绘制实际的一次系统主接线图，报表的组态过程类似对 EXECL 表格的操作，用户可根据实际需要设计报表格式及内容。
2.2 第三方设备可无缝集成
遇到第三方装置需要集成的情况，综合自动化监控系统通过规约库的扩展的方式完成，稳定可靠的完成对第三方设备的无缝接入及功能集成，方便用户根据实际选配不同厂家的自动化产品而无后顾之忧。
2.3带电线路动态着色
综合自动化监控系统通过监控画面组态功能，完成断路器与相关线路之间的拓扑关系，实现了线路带电与不带电状态对应的颜色变化，使得监控画面更加丰富、真实。
2.4 可软件模拟完成五防功能
五防系统请求对操作对象的安全性检查，只有在五防系统允许之后，才能对操作对象进行有时间限制的操作。
允许对断路器等设备进行“挂牌”、 “检修”、 “试验”等状态的设定，在这些特殊的状态下，不能对断路器等设备进行遥控遥调等操作。
2.5兼顾企业用户的调度功能
综合自动化监控系统主要完成变电站、开闭所等场合的监控功能，同时兼顾了大用户内部多个变电站之间的调度功能。
对于大用户来说，投资一套变电站微机监控软件的成本，就可避免未来系统扩容时出现的多个变电站之间的信息化孤岛的困局 3变电站综合自动化系统设计原则和系统结构 3.1 变电站综合自动化系统设计原则
按四遥站设计,采用综合自动化实现控制、保护、测量、远动等功能,全部四遥量能送至调度中心。
通过“远方”、“就地”选择开关实现就地、远方两种控制方式、用微机实现模拟操作,待确认后再执行控制命令。
各保护单元均相对独立,能独立完成其保护功能,并通过通讯接口向监控系统传送保护信息。
测量元件和保护元件接各自独立的ＣＴ。
站内预留其他智能监孔系统的接口。
3.2变电站综合自动化系统结构 35ｋＶ变电站微机综合自动化系统为分层分布式,底层是分布式单元机箱,包括单元保护与监控模拟量、单元开关量采集、操作回路、就地汉字显示以及通讯等功能。
各单元保护箱均相对独立,仅通过站内通信网互联,并同上层当地监控通信。
4 变电站综合自动化系统设计 4.1变电站综合自动化系统基本功能
变电站综合自动化系统基本功能包含数据采集和处理，微机保护，控制操纵，自动电压无功调节，主变压器冷却控制，事故报警，与调度通信、对时，越限报警、事件顺序记录、电度量的累计、人机接口、技术统计与制表打印、系统自诊断显示等功能和变电站综合自动化系统保护配置方案。
主保护有纵差保护、ＣＴ断线检测、电压闭锁、轻瓦斯、温度检测信号报警、重瓦斯检测信号跳断路器,所有的保护种类可分别投入及退出；后备保护有电压闭锁过电流保护，设两段时限。
线路保护：可完成35ｋＶ线路方向时限速断、过流保护、方向电流闭锁电压时限、方向电流时限速断、三相一次重合闸功能等,带操作插件,具备遥信、遥控、遥测、遥脉功能。
4.2微机保护系统与传统保护系统的比较
传统的保护系统与微机保护装置系统的主要区别,在于用微机控制的多功能继电器替代了传统的电磁式继电器,并取消了传统的信号屏等装置,相应的信号都输入至计算机。
为便于集中控制,采用集中式设计,将所有的控制保护单元集中布置,整个变电站二次系统结构非常简单清晰,所有设备由微机保护屏、微机采集屏、交直流屏和监控系统组成。
屏柜的数量较传统的设计方式大量减少。
由于各种微机装置均采用网络通讯方式与当地的监控系统进行通讯而不是传统的接点输出到信号控制屏,因此二次接线大量减少。
同时由于采用了技术先进的当地监控系统来取代占地多、操作陈旧的模拟控制屏,使得所有的操作更加安全、可靠、方便，电网运行更加安全、稳定，运行维护成本更加降低。
5 结论
变电站综合自动化系统目前在我公司煤矿供电中运用得还不够广泛,但在先进技术不断发展的今天,变电站自动化系统以其系统化、标准化和面向未来的概念正逐步取代繁琐而复杂的传统控制保护系统。
综合自动化系统在我公司35ｋＶ变电站的应用推广,必将对提高我公司变电站安全可靠运行、操作方便以及降低运行维护成本等带来深刻的影响。
参考文献
[1]孟祥忠、王玉彬、张秀娟编著.变电站微机监控与保护技术[M].中国电力出版社,2004:109-113.。
