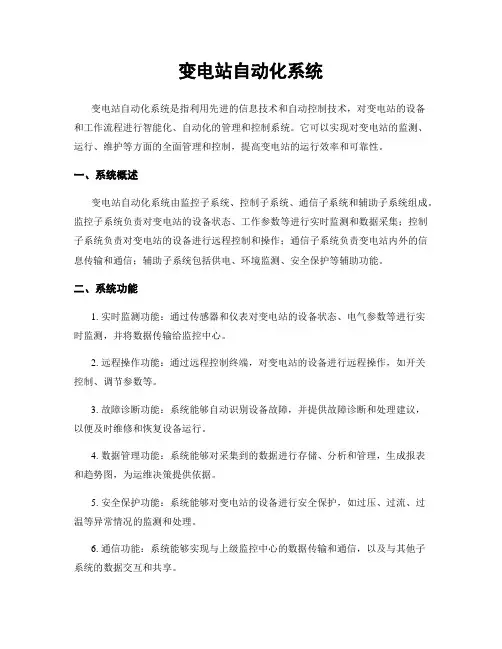

变电站自动化系统变电站自动化系统是指利用先进的信息技术和自动控制技术，对变电站的设备和工作流程进行智能化、自动化的管理和控制系统。
它可以实现对变电站的监测、运行、维护等方面的全面管理和控制，提高变电站的运行效率和可靠性。
一、系统概述变电站自动化系统由监控子系统、控制子系统、通信子系统和辅助子系统组成。
监控子系统负责对变电站的设备状态、工作参数等进行实时监测和数据采集；控制子系统负责对变电站的设备进行远程控制和操作；通信子系统负责变电站内外的信息传输和通信；辅助子系统包括供电、环境监测、安全保护等辅助功能。
二、系统功能1. 实时监测功能：通过传感器和仪表对变电站的设备状态、电气参数等进行实时监测，并将数据传输给监控中心。
2. 远程操作功能：通过远程控制终端，对变电站的设备进行远程操作，如开关控制、调节参数等。
3. 故障诊断功能：系统能够自动识别设备故障，并提供故障诊断和处理建议，以便及时维修和恢复设备运行。
4. 数据管理功能：系统能够对采集到的数据进行存储、分析和管理，生成报表和趋势图，为运维决策提供依据。
5. 安全保护功能：系统能够对变电站的设备进行安全保护，如过压、过流、过温等异常情况的监测和处理。
6. 通信功能：系统能够实现与上级监控中心的数据传输和通信，以及与其他子系统的数据交互和共享。
三、系统特点1. 高可靠性：系统采用冗余设计，具备自动切换和备份功能，保证系统的稳定运行和数据完整性。
2. 高效性：系统采用先进的数据采集和处理技术，实时监测和响应设备状态，提高变电站的运行效率。
3. 灵活性：系统具备可配置性和可扩展性，能够根据变电站的实际需求进行定制和升级。
4. 可视化：系统通过图形界面展示变电站的设备状态和运行参数，操作简单直观，方便用户进行监控和控制。
5. 安全性：系统采用多层次的安全防护措施，确保系统的数据和通信安全。
四、应用案例以某变电站为例，该变电站自动化系统实现了对变电站设备的全面监控和控制。
变电站自动化系统变电站自动化系统是指利用先进的信息技术和自动控制技术，对变电站进行监测、控制和管理的系统。
它通过采集变电站各个设备的运行状态、参数和数据信息，实现对设备的远程监控、自动控制和智能化管理，提高变电站的运行效率和可靠性。
一、系统架构变电站自动化系统由监控子系统、控制子系统、通信子系统和管理子系统组成。
1. 监控子系统：负责采集变电站设备的运行状态、参数和数据信息，包括变压器、隔离开关、断路器、电流互感器等。
监控子系统可以实时显示设备的运行状态，监测设备的温度、压力、电流、电压等参数，并能够进行故障诊断和预警。
2. 控制子系统：根据监控子系统采集到的数据信息，对变电站设备进行自动控制和调度。
控制子系统可以实现设备的远程开关、调节和保护，确保变电站的正常运行。
3. 通信子系统：负责变电站自动化系统内部各个子系统之间的数据传输和通信。
通信子系统采用现代化的通信技术，如光纤通信、无线通信等，确保数据的可靠传输和实时更新。
4. 管理子系统：对变电站自动化系统进行综合管理和监控。
管理子系统可以对变电站的运行状态、设备参数、故障信息进行统计、分析和报表生成，为变电站的运维管理提供决策支持。
二、功能特点1. 远程监控与控制：变电站自动化系统可以实现对变电站设备的远程监控和控制，无需人工现场操作，大大提高了运维效率和安全性。
2. 自动化调度：根据变电站设备的运行状态和负荷需求，自动化系统可以进行设备的自动调度和控制，实现电力系统的优化运行。
3. 故障诊断与预警：自动化系统可以对变电站设备进行故障诊断和预警，及时发现设备的异常状态，并提供相应的处理建议，减少故障对变电站运行的影响。
4. 数据分析与报表生成：自动化系统可以对变电站设备的运行数据进行统计、分析和报表生成，为运维管理提供决策支持和参考依据。
5. 安全保护与应急处理：自动化系统可以实现对变电站设备的安全保护和应急处理，及时切除故障设备，确保变电站的安全运行。

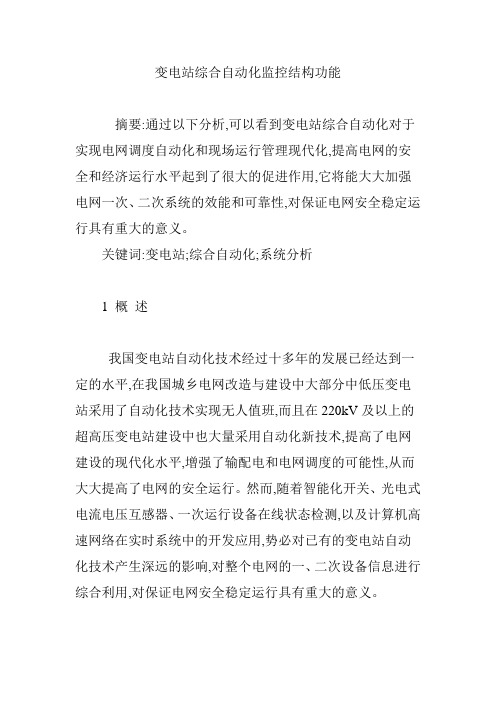

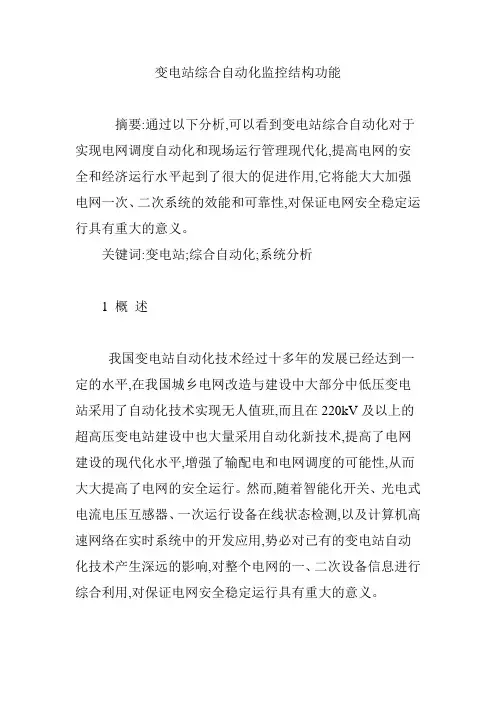

变电站综合自动化监控结构功能摘要:通过以下分析,可以看到变电站综合自动化对于实现电网调度自动化和现场运行管理现代化,提高电网的安全和经济运行水平起到了很大的促进作用,它将能大大加强电网一次、二次系统的效能和可靠性,对保证电网安全稳定运行具有重大的意义。
关键词:变电站;综合自动化;系统分析1 概述我国变电站自动化技术经过十多年的发展已经达到一定的水平,在我国城乡电网改造与建设中大部分中低压变电站采用了自动化技术实现无人值班,而且在220kV及以上的超高压变电站建设中也大量采用自动化新技术,提高了电网建设的现代化水平,增强了输配电和电网调度的可能性,从而大大提高了电网的安全运行。
然而,随着智能化开关、光电式电流电压互感器、一次运行设备在线状态检测,以及计算机高速网络在实时系统中的开发应用,势必对已有的变电站自动化技术产生深远的影响,对整个电网的一、二次设备信息进行综合利用,对保证电网安全稳定运行具有重大的意义。
2 系统结构2.1 分布式系统结构按变电站被监控对象或系统功能分布的多台计算机单功能设备,将它们连接到能共享资源的网络上实现分布式处理。
系统结构的最大特点是将变电站自动化系统的功能分散给多台计算机来完成。
分布式模式一般按功能设计,采用主从CPU系统工作方式,多CPU系统提高了处理并行多发事件的能力,解决CPU运算处理的瓶颈问题。
各功能模块(通常是多个CPU)之间采用网络技术或串行方式实现数据通信,选用具有优先级的网络系统较好地解决了数据传输的瓶颈问题,提高了系统的实时性。
2.2 集中式系统结构集中式一般采用功能较强的计算机并扩展其I/0接口,集中采集变电站的模拟量和数量等信息,集中进行计算和处理,分别完成微机监控、微机保护和自动控制等功能。
由前置机完成数据输入输出、保护、控制及监测等功能,后台机完成数据处理、显示、打印及远方通讯等功能。
目前这种结构有以下不足:前置管理机任务繁重、引线多,降低了整个系统的可靠性,若前置机故障,将失去当地及远方的所有信息及功能;软件复杂,修改工作量大,系统调试烦琐;组态不灵活,对不同主接线或规模不同的变电站,软、硬件都必须另行设计,工作量大并且扩展一些自动化需求的功能较难。
变电站监控系统的功能随着我国电网建设的发展和安全要求的不断提高，自动化技术不断应用到变电站的建设和改造中；变电站计算机监控系统在变电站中的应用，提高了变电站的自动化水平；变电站的建设朝无人值班和少人看守的方向发展。
变电站自动化和无人值班是当今电网调度自动化领域的必然趋势，其发展势头方兴未艾。
无人值班是电力工业随着科学技术的发展而产生的新型的变电站运行方式，在这种运行方式里，先进技术成分含量大，它集中包含了工业自动化，人工智能分析，通讯等多学科先进技术的结晶，这是科学发展一般规律所直接导致的必然结果。
对原有变电站有步骤地实施无人值守改造势在必行的原因有：①它能更好地适应工业对电能质量的要求。
现代工业，尤其是高新技术产业，对电能的电压水平、频率、纹波系数、供电连续性等指标都有较高的要求，我们电力企业就要适应这种要求，工业自动化以及与之相应的变电站自动化有着信息量大、信息反馈快等人力不能超越的优点。
因此，在变电站中引入工业自动化，实现无人值班是科学的选择；②它是电力企业安全运行的要求，统计表明电力行业的事故中，由人为因素造成的占有一定的比重，实践证明人容易受环境、情绪、疾病等诸多因素影响，因此本身就是一个不可靠因素。
确实有不少事故是由人为误操作引起的，无人值班却可以提高运行可靠性。
从统计的结果看供电局实现变电站无人值班后，误操作事故率明显降低。
③从经济效益的角度看，当无人值班变电站达到一定数量时，就可以实现减人增效。
变电站自动化是在自动化技术、计算机技术、网络通讯技术的基础上发展起来的，我国大约在20世纪90年代才大规模推广变电站自动化和无人值班这项工作，经过10多年的发展基本形成了新建变电站全部采用综合自动化技术，常规站逐步向变电站自动化和无人值班过渡的局面。
1变电站计算机监控系统随着计算机技术、网络技术、通信技术、自动化技术的迅猛发展，为变电站实现全方位的自动化监测、保护、控制和管理打下了坚实的基础，基于网络化结构下的分层分布式计算机监控系统技术的逐渐趋于成熟，使得每一个变电站不再是电力系统的信息孤岛，逐步形成一个以控制中心为主体的分层、分级操作控制的新型管理模式。

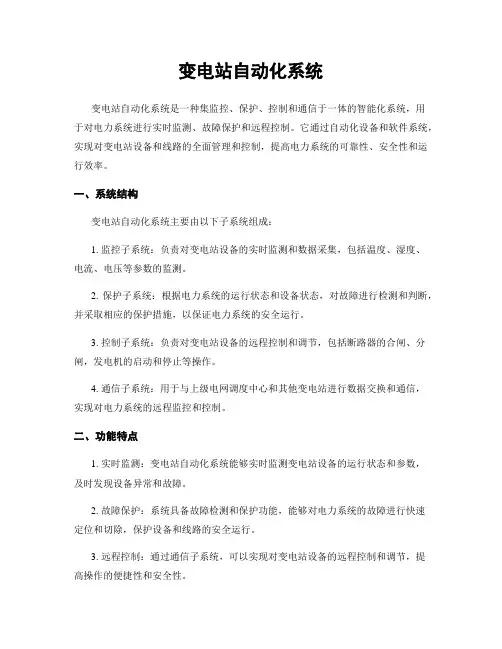

变电站自动化系统变电站自动化系统是一种集监控、保护、控制和通信于一体的智能化系统，用于对电力系统进行实时监测、故障保护和远程控制。
它通过自动化设备和软件系统，实现对变电站设备和线路的全面管理和控制，提高电力系统的可靠性、安全性和运行效率。
一、系统结构变电站自动化系统主要由以下子系统组成：1. 监控子系统：负责对变电站设备的实时监测和数据采集，包括温度、湿度、电流、电压等参数的监测。
2. 保护子系统：根据电力系统的运行状态和设备状态，对故障进行检测和判断，并采取相应的保护措施，以保证电力系统的安全运行。
3. 控制子系统：负责对变电站设备的远程控制和调节，包括断路器的合闸、分闸，发电机的启动和停止等操作。
4. 通信子系统：用于与上级电网调度中心和其他变电站进行数据交换和通信，实现对电力系统的远程监控和控制。
二、功能特点1. 实时监测：变电站自动化系统能够实时监测变电站设备的运行状态和参数，及时发现设备异常和故障。
2. 故障保护：系统具备故障检测和保护功能，能够对电力系统的故障进行快速定位和切除，保护设备和线路的安全运行。
3. 远程控制：通过通信子系统，可以实现对变电站设备的远程控制和调节，提高操作的便捷性和安全性。
4. 数据管理：系统能够对采集到的数据进行存储和管理，提供历史数据查询和分析功能，为电力系统的运行和维护提供参考依据。
5. 报警管理：系统能够根据设定的阈值，对设备的异常情况进行报警，并通过短信、邮件等方式及时通知相关人员。
6. 可靠性和安全性：系统具备双机热备份、数据加密和权限管理等安全机制，确保系统的可靠性和数据的安全性。
三、应用案例1. 某变电站自动化系统应用案例：该变电站自动化系统应用于某地的220kV变电站，包括监控子系统、保护子系统、控制子系统和通信子系统。
监控子系统采用多功能监控装置，实时监测变电站的温度、湿度、电流和电压等参数，并将数据传输至上级调度中心。
保护子系统具备过流、过压、欠压等多种保护功能，能够及时切除故障，保护设备和线路的安全运行。
变配电站智能化电力监控系统变配电站智能化电力监控系统是现代电力系统的重要组成部分，它通过集成先进的传感器、通信技术和数据处理算法，实现了对变配电站运行状态的实时监控和智能管理。
该系统能够提高电力系统的可靠性、安全性和经济性，是实现智能电网的关键技术之一。
智能化电力监控系统的核心功能包括：1. 数据采集：系统通过安装在变配电站内的各类传感器，如电压、电流、温度、湿度等，实时采集电力设备的运行数据。
2. 数据传输：采集到的数据通过有线或无线通信网络传输至监控中心，确保数据的实时性和准确性。
3. 数据处理与分析：在监控中心，系统利用大数据分析和人工智能算法对收集到的数据进行处理和分析，以识别电力设备的运行状态和潜在问题。
4. 故障诊断与预警：系统能够根据数据分析结果，对可能出现的故障进行诊断，并及时发出预警信号，以便运维人员采取预防措施。
5. 远程控制与调度：系统支持远程控制功能，运维人员可以通过系统对变配电站内的设备进行远程操作，如开关控制、参数设置等。
6. 能效管理：系统通过对电力设备的运行数据进行分析，优化电力设备的运行参数，提高能源利用效率，降低能耗。
7. 用户界面：系统提供直观的用户界面，使运维人员能够轻松查看和操作监控系统，提高工作效率。
智能化电力监控系统的优势在于：- 提高运维效率：通过自动化和智能化的监控，减少了人工巡检的频率和劳动强度，提高了运维工作的效率。
- 增强系统安全性：系统能够及时发现并处理潜在的安全隐患，有效预防电力事故的发生。
- 优化资源配置：通过对电力设备的运行数据进行分析，系统能够为电力资源的合理配置提供决策支持。
- 降低运营成本：系统通过优化电力设备的运行参数，减少能源浪费，降低运营成本。
总之，变配电站智能化电力监控系统是实现电力系统智能化、自动化的关键技术，它通过实时监控和智能管理，为电力系统的安全、可靠和高效运行提供了有力保障。
随着技术的不断进步，智能化电力监控系统将在未来的电力系统中发挥越来越重要的作用。
变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动化控制技术，对变电站的各个系统进行集成和优化，实现对变电站设备的监控、控制和管理。
通过综合自动化系统，可以提高变电站的运行效率和可靠性，降低运维成本，提升供电质量和安全性。
一、综合自动化系统架构变电站综合自动化系统主要包括以下几个子系统：监控与控制子系统、保护与自动化控制子系统、通信与网络子系统、数据管理与分析子系统以及人机交互子系统。
1. 监控与控制子系统监控与控制子系统是变电站综合自动化系统的核心部分，主要负责对变电站各个设备进行实时监测和控制。
通过传感器和执行器与各个设备连接，实时采集设备状态和运行数据，并通过监控终端进行显示和操作。
监控与控制子系统可以实现对变电站的远程监控和控制，提高运维效率和响应速度。
2. 保护与自动化控制子系统保护与自动化控制子系统主要负责对变电站设备进行保护和自动化控制。
通过保护继电器和自动化装置，对变电站设备的电气参数进行监测和保护，当设备出现故障或超过设定的安全范围时，及时采取措施进行保护和自动化控制。
保护与自动化控制子系统可以提高变电站的安全性和可靠性，减少事故的发生。
3. 通信与网络子系统通信与网络子系统主要负责变电站内部各个子系统之间的通信和数据传输，以及与上级调度中心之间的通信。
通过网络设备和通信协议，实现数据的传输和共享，确保各个子系统之间的协调和一致性。
通信与网络子系统可以提高变电站的信息化水平和运行效率。
4. 数据管理与分析子系统数据管理与分析子系统主要负责对变电站的数据进行采集、存储、处理和分析。
通过数据采集终端和数据库管理系统，实时采集变电站各个设备的运行数据，并进行存储和分析。
数据管理与分析子系统可以提供数据支持和决策依据，优化变电站的运行管理和维护策略。
5. 人机交互子系统人机交互子系统是变电站综合自动化系统与操作人员之间的接口，主要包括监控终端、操作终端和报警系统。
通过人机交互子系统，操作人员可以实时监测变电站的运行状态和设备参数，进行远程控制和操作，并及时响应设备故障和报警信息。

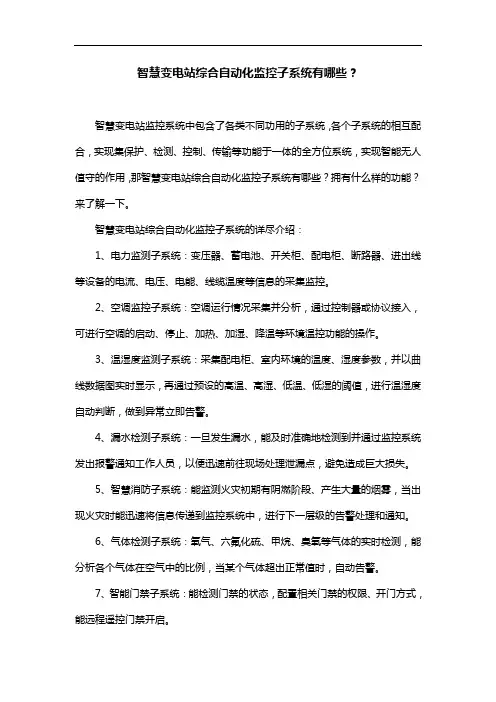

变电站综合自动化监控子系统变电站综合自动化监控子系统是现代电力系统的重要组成部分，它通过集成多种自动化技术和设备，实现了对变电站运行状态的实时监控、数据采集、故障诊断和控制操作。
该系统不仅提高了变电站的运行效率和安全性，还为电力系统的稳定运行提供了有力保障。
首先，变电站综合自动化监控子系统的核心功能是实时监控。
系统通过安装在变电站各个关键位置的传感器，如温度传感器、压力传感器、电流传感器等，实时收集设备运行数据。
这些数据通过通信网络传输至中央监控中心，由监控系统进行分析和处理。
其次，数据采集是该系统的基础工作。
系统需要对变电站内的所有设备进行定期或实时的数据采集，包括电压、电流、功率、频率等电气参数，以及设备状态、环境条件等非电气参数。
这些数据的采集对于后续的数据分析和故障诊断至关重要。
接着，故障诊断是变电站综合自动化监控子系统的关键功能之一。
通过对采集到的数据进行分析，系统能够及时发现设备运行中的异常情况，并进行故障诊断。
这包括对设备的过载、过热、短路等故障进行检测，并给出相应的报警信号。
此外，控制操作是系统的重要组成部分。
在检测到故障或异常情况时，系统能够自动或根据操作员的指令执行相应的控制操作，如断开故障设备、切换备用设备、调整运行参数等，以确保变电站的安全稳定运行。
最后，变电站综合自动化监控子系统还具备远程监控和远程操作的功能。
通过互联网或专用通信网络，操作员可以在远程监控中心对变电站进行监控和操作，这大大提升了变电站的运行效率和灵活性。
综上所述，变电站综合自动化监控子系统通过实时监控、数据采集、故障诊断和控制操作等功能，实现了对变电站的全面自动化管理。
这不仅提高了变电站的运行效率和安全性，也为电力系统的稳定运行提供了有力保障。
随着技术的不断发展，该系统的功能和性能将不断完善，为电力行业的发展做出更大的贡献。

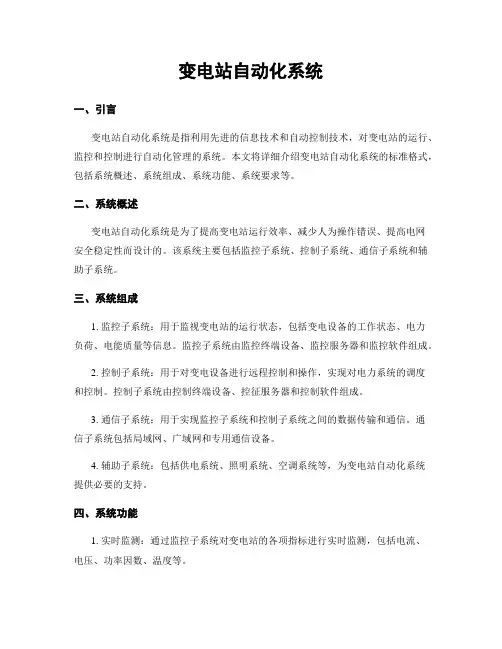

变电站自动化系统一、引言变电站自动化系统是指利用先进的信息技术和自动控制技术，对变电站的运行、监控和控制进行自动化管理的系统。
本文将详细介绍变电站自动化系统的标准格式，包括系统概述、系统组成、系统功能、系统要求等。
二、系统概述变电站自动化系统是为了提高变电站运行效率、减少人为操作错误、提高电网安全稳定性而设计的。
该系统主要包括监控子系统、控制子系统、通信子系统和辅助子系统。
三、系统组成1. 监控子系统：用于监视变电站的运行状态，包括变电设备的工作状态、电力负荷、电能质量等信息。
监控子系统由监控终端设备、监控服务器和监控软件组成。
2. 控制子系统：用于对变电设备进行远程控制和操作，实现对电力系统的调度和控制。
控制子系统由控制终端设备、控征服务器和控制软件组成。
3. 通信子系统：用于实现监控子系统和控制子系统之间的数据传输和通信。
通信子系统包括局域网、广域网和专用通信设备。
4. 辅助子系统：包括供电系统、照明系统、空调系统等，为变电站自动化系统提供必要的支持。
四、系统功能1. 实时监测：通过监控子系统对变电站的各项指标进行实时监测，包括电流、电压、功率因数、温度等。
2. 远程控制：通过控制子系统对变电设备进行远程控制和操作，如开关操作、调节电压等。
3. 故障诊断：系统能够自动诊断变电设备的故障，并及时报警，提供故障排查和处理建议。
4. 历史记录：系统能够记录变电站运行的历史数据，包括电能消耗、设备运行时间等，用于分析和评估变电站的运行状况。
五、系统要求1. 可靠性要求：系统应具备高可靠性，能够保证变电站的正常运行和安全稳定。
2. 实时性要求：系统应具备实时性，能够及时监测和控制变电站的运行状态。
3. 安全性要求：系统应具备安全性，能够保护变电站的数据和信息不被非法获取和篡改。
4. 扩展性要求：系统应具备良好的扩展性，能够适应变电站的扩容和升级需求。
六、总结变电站自动化系统是现代电力系统中不可或者缺的一部份，它能够提高变电站的运行效率、减少人为操作错误、提高电网安全稳定性。
变电站综合自动化系统的监控子系统功能介绍概述：变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。
通过变电站综合自动化系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。
变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。
变电站综合自动化是提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。
功能的综合是其区别于常规变电站的最大特点,它以计算机技术为基础, 以数据通讯为手段,以信息共享为目标.变电站综合自动化系统的基本功能体现在下述6个子系统的功能中：一．监控子系统二．继电保护子系统三．电压、无功综合控制子系统四．电力系统的低频减负荷控制子系统五．备用电源自投控制子系统六．通信子系统在这里我着重介绍一下监视子系统的基本功能，监视系统应取代常规的测量系统，取代指针式仪表；改变常规的操作机构和模拟盘，取代常规的告警、报警、中央信号、光子牌等；取代常规的远动装置等等。
监控子系统的功能应包括以下几部分内容：（一）数据采集（二）事件顺序记录SOE（三）故障记录、故障录波和测距（四）操作控制功能（五）安全监视功能（六）人机联系功能（七）打印功能（八）数据处理与记录功能（九）谐波分析与监视（十）其他方面（一）数据采集变电站的数据采集包括：模拟量、开关量和电能量。
1. 模拟量的采集各段母线电压、母联及分段断路器电流、线路及馈线电压、电流、有功功率、无功功率，主变压器电流、有功功率和无功功率，电容器和并联电抗器电流、直流系统电压、站用电电压、电流、无功功率以及频率、相位、功率因数等。
另外，还有少数非电量，如变压器温度保护、气体保护等。
模拟量采集有交流和直流两种形式。
交流采样是将电压、电流信号不变送器，直接接人数据采集单元。
直流采样是将外部信号，如交流电压、电流，经变送器转换成适合数据采集单元处理直流电压信号后，再接人数据采集单元。
变电站综合自动化系统中，直流采样主要用于变压器温度、气体压力等非电量数据采集。
2. 开关量的采集变电站的开关量有：断路器的状态、隔离开关的状态、有载调压变压器分接头位置、同期检测状态、继电保护动作信号、运行告警信号等。
一般经过光电隔离电路输入到计算机。
图1分散式综合自动化系统原理图3. 电能计量（1）电能脉冲计量法：是传统的感应式的电能表与电子技术相结合的产物，电能表转盘每转一周，便输出一个或两个脉冲。
（2）软件计算法：利用采集到的u、i 直接计算P、Q，但电能计量作为计费的依据，不易被大家接受。
（3）智能型电度表：有串口输出功能。
（二）事件顺序记录SOE事件顺序记录SOE（Sequence of Event）包括断路器、跳合闸记录、保护动作顺序记录。
事件分辨率为1～3ms，能存放100个以上的事件顺序记录。
当出现电网故障时(如接地短路故障)，能记录故障前100ms以及故障后3s的波形，供事故分析。
（三）故障记录、故障录波和测距1. 故障录波和测距110kV及以上系统一般配置专用的故障录波器，故障录波器应有串行通信功能，可以与监控系统通信。
变电站故障录波和测距采用两种方法，一是由微机保护装置兼作故障记录和测距，再将记录和测距结果送监控系统存储及打印输出或直接送调度主站；另一种方法是采用专用微机故障录波器，故障录波器应具有串行通信功能，可以与监控系统通信。
对35kv 及以下配电线路，很少设置专门故障录波器，分析故障方便，可设置简单故障记录功能。
大量中、低压变电站，没有配置专门故障录波装置。
2. 故障记录35kV及以下电压等级，一般不配置专用录波器，主要靠微机保护装置的录波功能。
而对10kv出线数量大、故障率高，监控系统中设置了故障记录功能，这对正确判断保护动作情况及正确分析和处理事故是非常必要（四）操作控制功能运行人员都可CRT屏幕对断路器、允许远方电动操作隔离开关和接开关进行分、合操作；对变压器及站用变压器分接头位置进行调节控制；对补偿装置进行投、切控制，同时，要能接受遥控操作命令，进行远方操作；防止计算机系统故障时无法操作被控设备，设计时，应保留人工直接跳、合闸方式。
操作控制有手动和自动控制两种控制方式。
手动控制包括调度通信中心控制、站内主控制室控制和就控制，并具备调度通信中心／站内主控室、站内主控制室／就手动控制切换功能；自动控制包括顺序控制和调节控制。
断路器操作应有闭锁功能。
操作闭锁包括：1. 断路器操作时，应闭锁自动重合闸。
2. 当地操作和远方操作要相互闭锁。
3. 根据实时信息，自动实现断路器与隔离开关闸的闭锁操作。
4. 无论当地操作还是远方操作，都应有防误操作的闭锁措施。
（五）安全监视功能监控系统在运行过程中，对采集的电流、电压、主变温度、频率等量，要不断进行越限监视，如发现越限，立刻发出告警信号，同时记录和显示越限时间和越限值。
另外，还要监视保护装置是否失电，自控装置工作是否正常。
（六）人机联系功能1、人机联系桥梁：CRT显示器，鼠标和键盘。
代替传统的指针或仪表，模拟屏或操作屏。
2、CRT显示画面的内容1）显示采集和计算的实时运行参数。
如U、I、P、Q、有功电能、无功电能、主变温度、系统频率等。
2）显示实时主接线3）事件顺序记录（SOE）显示4）越限报警显示5）值班记录显示6）历史趋势显示。
如负荷曲线，母线电压曲线等。
7）保护装置，自动装置定值显示8）其他。
如故障录波等。
3、输入数据通过人机联系可以输入下列数据：（1）TA，TV变比（2）保护定值，越限报警定值（3）自动装置定值（4）运行人员密码（七）打印功能对于有人值班变电所，监控系统可以配置打印机，完成下列打印功能：（1）定时打印报表和运行日志（2）开关操作记录打印（3）事件顺序记录打印（4）越限打印（5）召唤打印（6）抄屏打印（7）事故追忆打印对于无人值班站，各变电所的运行报表集中在调度（控制）中心打印。
（八）数据处理与记录功能监控系统中，数据处理和记录也是很重要环节。
历史数据形成和存储是数据处理主要内容。
此外，满足继电保护专业人员和变电站管理需要，必须进行一些数据统计，监控系统还进行下列数据处理与记录：1、主变和输电线路的有功、无功功率每天的最大值和最小值及相应时间；2、母线电压，每天的最大值，最小值及相应时间；3、计算受配电电能平衡率；4、统计断路器动作次数；5、断路器切除故障电流和跳闸次数的累计数；6、控制操作和修改定值记录。
（九）谐波分析与监视电能质量一个重要指标是其谐波要限制国标规定范围内。
非线性元件和设备广泛使用，使电力系统谐波成分明显增加，其影响程度越来越严重，目前，谐波“污染”已成为电力系统公害之一。
综合自动化系统中，必须重视对谐波含量分析和监视。
对谐波“污染”严重变电站，要采取适当抑制措施，降低谐波含量。
1、谐波源电力变压器、高压直接输电中心换流站、电气化铁路、地铁、电弧炼钢炉、大型整流设备等。
2、谐波的危害1）增加输电线损耗，消耗无功功率储备；2）影响自动装置、继电保护正确工作；3）增加测量仪表的测量误差；4）电动机产生额外的热损耗。
3、谐波检测与抑制1）主动型：设计不产生谐波的装置；2）被动型：外加滤波器来消除谐波，通常滤波器有两种：无源滤波器、有源滤波器。
（十）其他方面：报警处报警处理内容包括：设备状态异常、故障；测量值越限及计算机监控系统的软／硬件、通信接口及网络故障等。
画面生成及显示画面显示的信息包括：日历时间、经编号的测点、表示该点的文字或图形、该点实时数据或历史数据、经运算或组合后的各种参数等。
由画面显示的内容包括：全站生产运行要的电气接线图、设备配置图、运行工况图、电压棒形图、实时参数曲线图、各种信息报告、操作票、工作票及各种运行报表等。
在线计算及制表功能(1)对变电站运行的各种常规参数进行统计及计算，如：日、月、年中的最大值、最小值及其出现的时间、电压合格率、变压器负荷率、全站负荷及电能平衡率等。
(2)对变电站主要设备的运行状况进行统计及计算，如：断路器正常操作及事故跳闸次数、变压器分接头调节的档次、次数、停运时间等。
(3)利用以上数据生成不同格式的生产运行报表。
并按要求方式打印输出。
电能量处理电能量处理包括变电站各种方式采集到的电能量进行处理、对电能量进行分时段的统计计算以及当运行方式的改变而自动改变计算方法并在输出报表上予以说明等。
远动功能监控子系统能实现DL 5002—1991《地区电网调度自动化设计技术规程》、DL 5003－1991《电力系统调度自动化设计技术规程》中与变电站有关的全部功能，满足电网电能实时性、安全性和可靠性。
运行管理功能运行管理功能包括：运行操作指导、事故记录检索、在线设备管理、操作票开列、模拟操作、运行记录及交接班记录等。
除上述功能外还具有：时钟同步、防误闭锁、同步、系统自诊断与恢复以及与其他设备接口等功能。
