电力监控、能源管控双管齐下PowerLogic SCADA电力监控自动化系统石油化工数据中心能源、基础设施目录系统应用及特点 (3)系统方案 (5)系统功能概述 (6)系统功能详述 (7)支持设备及系统要求 (13)成功案例 (15)123高性能、高可靠性，经济简约的软件解决方案PowerLogic SCADA 可以完全集成网络信息应用PowerLogic SCADA 提供电力自动化系统的可视化控制，提高电力系统的可靠性和高效性。
从食品加工到石油石化，数据中心，商业写字楼的配电网络中都可以看到它的身影。
电力保护和控制简明、准确的信息是快速作出高效决策的关键所在。
PowerLogic SCADA 集成了从设备层到配电网络层的所有信息，可以为客户提供及时的配电系统的经验和知识。
通过优化设备效率和自动化操作，从而保证设备安全运行和提高产品产量。
通过优化操作和控制，并结合电网保护、电力参数仪表和监控平台，帮客户高效和安全地进行配电操作和保证设备可靠、高效运行。
能源有效性和可靠性PowerLogic SCADA 帮助客户极大提高配电系统的可用性。
当报警等事件发生时，通过PowerLogic SCADA 实时地捕获需要监控的关键信息并采取正确的决策，延长设备寿命和正常运行时间，减少人工维修时间。
PowerLogic SCADA 电力自动化系统是开放、模块化的系统，它基于最新的技术，完美集成施耐德的一、二次设备，特别为工业应用领域、基础设施和大型建筑的配电网络电力监控管理而设计。
PowerLogic SCADA 软件为用户提供一个高可靠性、高实时性的分布式电力监控方案。
该软件在实现电力自动化功能的同时，还可以实现能源管理的作用。
作为一个独立且完整的软件包，已集成完整的协议规约，驱动及各种功能。
PowerLogic SCADA 为全面、高度集成的系统并可直接应用。
4特点和收益今天的供配电系统更多将重点置于如何实现高度连续稳定的电力供应，人性化的设备维护与管理以及成本的优化。
变电站视频及环境监控系统技术方案一、背景变电站是电力系统中重要的组成部分，负责将输送来的高压电力通过变压器降压后分配到各个用户。
随着技术进步和社会发展，对于变电站的安全和稳定性要求也越来越高。
因此，如何有效地实施视频监控和环境监控成为变电站管理的关键。
二、视频监控技术方案1. 摄像设备选择在变电站中，应选择抗干扰性强、高清晰度、远距离监控的摄像设备。
考虑到变电站较为特殊的工作环境，建议选择抗腐蚀、防爆、防震的专业监控摄像头。
2. 视频监控布局针对变电站不同区域的特点，进行合理的视频监控布局。
重点监控变压器、开关设备等重要区域，确保变电站的安全运行。
3. 视频存储和管理采用网络视频录像机（NVR）对监控视频进行存储和管理，确保监控数据的完整性和安全性。
同时，设置权限，限制不同人员对监控视频的访问。
4. 远程监控实现对变电站监控画面的远程访问和实时监控，方便管理人员随时掌握变电站的运行情况。
三、环境监控技术方案1. 环境监测设备选择在变电站中，应配置温度、湿度、气体浓度等环境监测设备，及时掌握变电站内部环境的变化。
2. 环境监测布局根据变电站不同区域的需求，合理布置环境监测设备，确保对整个变电站环境的全面监测。
3. 数据采集与分析利用传感器采集环境数据，并将数据传输至监控中心进行实时监测和分析。
通过数据分析，及时发现异常情况并采取相应措施。
4. 报警系统建立环境监控报警系统，一旦监测到超出设定阈值的环境参数，系统将自动发出警报，通知相关人员进行处理。
四、总结变电站视频及环境监控系统技术方案的实施，有助于提高变电站的安全性和稳定性，保障电力系统的正常运行。
通过合理选择监控设备、布局监控点和建立监控系统，可以更好地监测和管理整个变电站的运行情况，及时发现和解决问题，确保变电站的安全可靠运行。

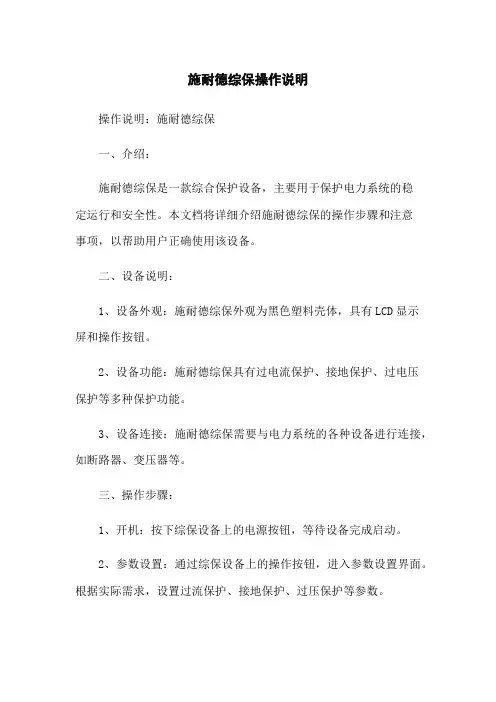

施耐德综保操作说明操作说明：施耐德综保一、介绍：施耐德综保是一款综合保护设备，主要用于保护电力系统的稳定运行和安全性。
本文档将详细介绍施耐德综保的操作步骤和注意事项，以帮助用户正确使用该设备。
二、设备说明：1、设备外观：施耐德综保外观为黑色塑料壳体，具有LCD显示屏和操作按钮。
2、设备功能：施耐德综保具有过电流保护、接地保护、过电压保护等多种保护功能。
3、设备连接：施耐德综保需要与电力系统的各种设备进行连接，如断路器、变压器等。
三、操作步骤：1、开机：按下综保设备上的电源按钮，等待设备完成启动。
2、参数设置：通过综保设备上的操作按钮，进入参数设置界面。
根据实际需求，设置过流保护、接地保护、过压保护等参数。
3、设备连接：将施耐德综保与电力系统的各个设备进行连接，确保连接正确稳固。
4、功能测试：在设备连接完成后，进行功能测试，确认综保设备的各项功能正常。
5、实时监测：使用综保设备的LCD显示屏，实时监测电力系统的状态，并可随时调整设备参数。
四、注意事项：1、操作前请确保电力系统断电并处于安全状态。
2、操作综保设备时，请遵循设备使用手册，并按照操作步骤进行操作。
3、在操作过程中，若发现异常情况，请立即停止操作并联系施耐德维修人员。
附件：本文档不涉及附件。
法律名词及注释：1、保护设备：指用于保护电力系统稳定运行和安全性的设备，如综保设备。
2、过电流保护：指对电流超过设定阈值的情况进行保护的功能。
3、接地保护：指对电力系统接地异常情况进行保护的功能。
4、过电压保护：指对电压超过设定阈值的情况进行保护的功能。

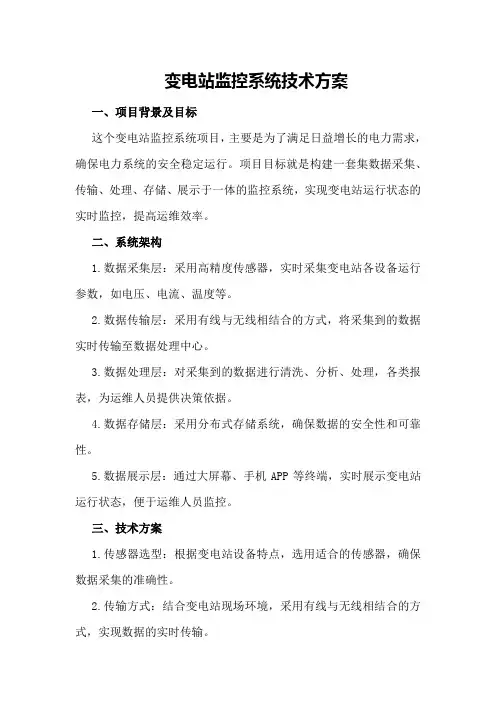

变电站监控系统技术方案一、项目背景及目标这个变电站监控系统项目，主要是为了满足日益增长的电力需求，确保电力系统的安全稳定运行。
项目目标就是构建一套集数据采集、传输、处理、存储、展示于一体的监控系统，实现变电站运行状态的实时监控，提高运维效率。
二、系统架构1.数据采集层：采用高精度传感器，实时采集变电站各设备运行参数，如电压、电流、温度等。
2.数据传输层：采用有线与无线相结合的方式，将采集到的数据实时传输至数据处理中心。
3.数据处理层：对采集到的数据进行清洗、分析、处理，各类报表，为运维人员提供决策依据。
4.数据存储层：采用分布式存储系统，确保数据的安全性和可靠性。
5.数据展示层：通过大屏幕、手机APP等终端，实时展示变电站运行状态，便于运维人员监控。
三、技术方案1.传感器选型：根据变电站设备特点，选用适合的传感器，确保数据采集的准确性。
2.传输方式：结合变电站现场环境，采用有线与无线相结合的方式，实现数据的实时传输。
3.数据处理算法：运用大数据、等技术，对采集到的数据进行智能分析，为运维人员提供有针对性的建议。
4.存储方案：采用分布式存储系统，确保数据的安全性和可靠性。
5.展示终端：开发大屏幕展示系统、手机APP等终端，实现变电站运行状态的实时监控。
四、项目实施与验收1.项目实施：按照设计方案，分阶段、分任务进行实施，确保项目进度和质量。
a.系统运行稳定，数据采集、传输、处理、存储、展示等功能正常；b.传感器精度达到设计要求；c.数据传输实时性满足要求；d.系统具备一定的扩展性和可维护性。
3.验收流程：项目验收分为初验、终验两个阶段，初验合格后进行终验。
五、后期运维与维护1.建立运维团队：项目验收合格后，成立专业的运维团队，负责系统的日常运维和维护。
2.定期检查：定期对系统进行检查，确保系统稳定运行。
3.数据分析：对采集到的数据进行深入分析，为运维人员提供有针对性的建议。
4.系统升级：根据技术发展，对系统进行升级，提高系统性能和功能。
施耐德综保操作说明（二）引言概述：本文档旨在为用户提供施耐德综保操作的详细说明。
综保系统是一种兼容多种通信协议的集中式综合保护装置，能够监测和保护电力系统中的各种设备。
本文将分为五个大点进行说明，包括系统启动与关闭、系统设置、测量与监测、保护与告警、系统维护与故障排除。
正文内容：一、系统启动与关闭：1. 检查系统连接：确保综保设备与电力系统的连接正确无误。
2. 打开综保系统：按照设备说明手册上的要求，将电源开关打开。
3. 系统自检：系统将进行自检程序，确保各个功能正常运行。
4. 系统关闭：在不使用时，将综保系统断开电源，并按照设备说明手册操作进行关闭。
二、系统设置：1. 时钟设置：按照设备说明手册上的要求设置综保设备的时钟准确性。
2. 通信设置：根据需要，选择合适的通信协议，并进行相应的设置。
3. 参数配置：根据电力系统的特点和需求，对综保设备进行参数配置。
4. 用户管理：设置合适的用户权限，确保只有授权用户可以访问综保系统。
5. 数据备份与恢复：定期备份综保系统的数据，并了解如何进行数据恢复。
三、测量与监测：1. 监测电流和电压：了解如何实时监测电流和电压的数值，并进行数据分析。
2. 监测负荷：通过综保系统监测电力系统的负荷情况，及时发现异常。
3. 监测电能参数：了解如何监测电能参数，如功率、功率因数等。
4. 故障检测：在电力系统故障发生时，综保系统能够及时发出警报并记录故障信息。
5. 数据记录与分析：学习如何自动记录电力系统数据，并进行数据分析以提高系统的可靠性。
四、保护与告警：1. 过流保护：设置合适的过流保护电流阈值，并了解过流保护的动作原理。
2. 过压保护：设置合适的过压保护电压阈值，并了解过压保护的动作原理。
3. 过载保护：根据电力系统的负荷情况，设置合适的过载保护参数。
4. 短路保护：了解短路保护的原理，并进行相应的参数配置。
5. 告警处理：学习如何处理综保系统发出的告警信息，及时采取措施。

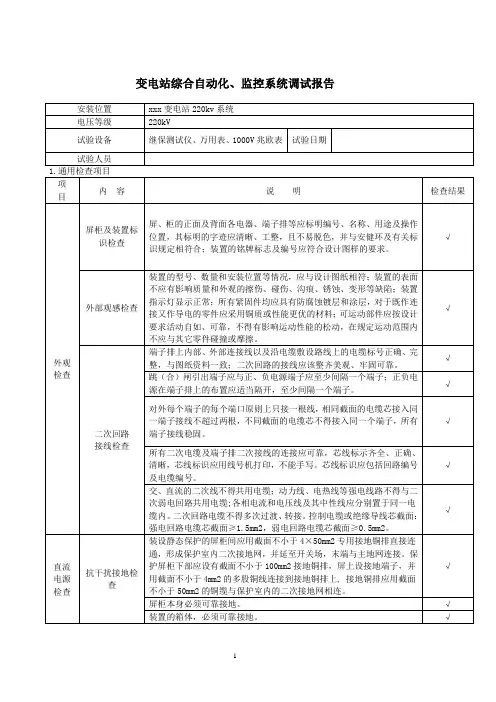

变电站综合自动化监控系统调试报告一、项目背景变电站是电力系统中起着重要作用的设施之一，其稳定运行对整个电网的安全与稳定性都有着重要影响。
为了提高变电站的智能化水平和运行效率，我们开展了变电站综合自动化监控系统的调试工作。
二、调试目标1.系统稳定性：确保系统能够长时间连续运行，不出现死机、崩溃等问题。
2.系统可靠性：确保系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。
3.系统可用性：确保系统具备友好的用户界面和操作便利性，用户能够方便地使用系统进行操作和管理。
4.系统安全性：确保系统能够对恶意攻击和非法操作进行有效防御。
三、调试过程1.初步测试：对系统进行初步测试，包括硬件设备的连接和配置以及软件的安装和启动。
2.驱动程序调试：对系统使用的各种设备驱动程序进行调试，确保设备能够正常地连接和通信。
3.数据采集和处理：测试系统的数据采集模块，确保能够准确地采集和处理变电站的各项数据。
4.报警功能调试：测试报警功能，包括报警的触发条件和报警信号的传递，确保能够及时地发出报警。
5.用户界面调试：对系统的用户界面进行调试，包括界面的布局和操作流程，确保用户能够方便地使用系统。
6.安全性测试：对系统的安全性进行测试，包括防火墙和入侵检测等功能的测试，确保系统能够有效地抵御攻击。
7.性能优化：对系统进行性能优化，包括对系统响应速度、数据存储和处理能力等方面进行调优，确保系统的高效运行。
四、调试结果经过一段时间的调试工作，我们取得了以下成果：1.系统稳定性：经过长时间测试，系统能够稳定地运行，没有出现死机、崩溃等问题。
2.系统可靠性：经过多次测试，系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。
3.系统可用性：经过用户使用反馈，用户界面友好，操作便捷，用户能够方便地操作和管理系统。
4.系统安全性：经过安全性测试，系统能够有效地防御恶意攻击和非法操作。
五、总结和展望通过本次变电站综合自动化监控系统的调试工作，系统能够稳定和可靠地运行，为变电站的运行提供了有力的支持。

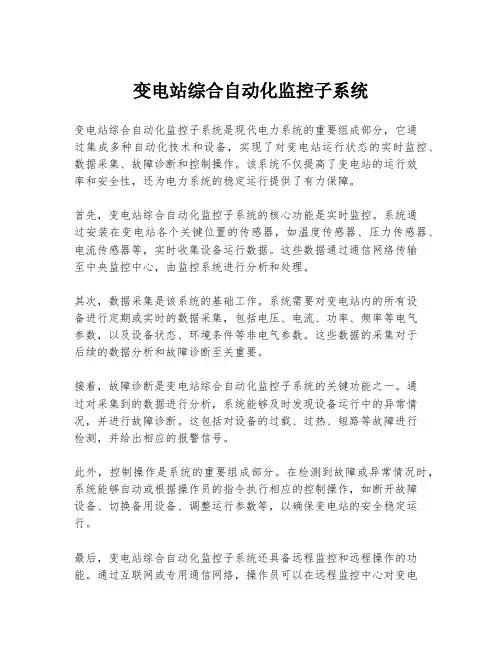

变电站综合自动化监控子系统变电站综合自动化监控子系统是现代电力系统的重要组成部分，它通过集成多种自动化技术和设备，实现了对变电站运行状态的实时监控、数据采集、故障诊断和控制操作。
该系统不仅提高了变电站的运行效率和安全性，还为电力系统的稳定运行提供了有力保障。
首先，变电站综合自动化监控子系统的核心功能是实时监控。
系统通过安装在变电站各个关键位置的传感器，如温度传感器、压力传感器、电流传感器等，实时收集设备运行数据。
这些数据通过通信网络传输至中央监控中心，由监控系统进行分析和处理。
其次，数据采集是该系统的基础工作。
系统需要对变电站内的所有设备进行定期或实时的数据采集，包括电压、电流、功率、频率等电气参数，以及设备状态、环境条件等非电气参数。
这些数据的采集对于后续的数据分析和故障诊断至关重要。
接着，故障诊断是变电站综合自动化监控子系统的关键功能之一。
通过对采集到的数据进行分析，系统能够及时发现设备运行中的异常情况，并进行故障诊断。
这包括对设备的过载、过热、短路等故障进行检测，并给出相应的报警信号。
此外，控制操作是系统的重要组成部分。
在检测到故障或异常情况时，系统能够自动或根据操作员的指令执行相应的控制操作，如断开故障设备、切换备用设备、调整运行参数等，以确保变电站的安全稳定运行。
最后，变电站综合自动化监控子系统还具备远程监控和远程操作的功能。
通过互联网或专用通信网络，操作员可以在远程监控中心对变电站进行监控和操作，这大大提升了变电站的运行效率和灵活性。
综上所述，变电站综合自动化监控子系统通过实时监控、数据采集、故障诊断和控制操作等功能，实现了对变电站的全面自动化管理。
这不仅提高了变电站的运行效率和安全性，也为电力系统的稳定运行提供了有力保障。
随着技术的不断发展，该系统的功能和性能将不断完善，为电力行业的发展做出更大的贡献。
变电站综合智能化视频监控技术设计方案1.概述本方案描述了所需现场（室内、室外）视频图像监控、周界防范报警、110kv开关（刀闸）遥信位移视频联动，实现本地综合智能视频监控系统、物体运动检测视频图像联动等方面技术解决方案的构建。
2.设计目标➢变电站工作人员对全站现场及设备运行情况进行监控；➢适应全天候有效图像视频监控：雾天夜间无光，能见度不低于10米，大雨及雨天以下。
➢实时检测墙壁交叉口（非法交叉口）。
相应的报警信号将触发视频监控系统的摄像头录像，同时在变电站的视频监控背景显示屏上实时联动画面，并有声光报警。
系统记录并保存场景图像信息。
➢遥信位移监测系统联动。
视频图像监控系统集成视频联动控制器根据遥控系统传来的110KV开关（刀开关）遥控信号位移信息，控制相应的摄像机到相应的监控预设位置，抓取相应的摄像机显示的近景图像信息。
设备或灯，并保存。
➢根据需要布防特定区域（如维修工作区域），系统对进入布防区域的物体进行运动检测，并控制摄像头进行跟踪、监控和记录。
三、设计标准GBJ115-87 工业电视系统工程设计规范GB50198-9 4 民用闭路电视系统工程技术规范GB 12322-90通用电视设备可靠性试验方法GB 12 663-2001 防盗报警控制器通用技术要求IEC364-4-41 保护接地和防雷接地标准GB/T 14429-93 遥控设备和系统术语ISO/IEC 14496-2 MPEG4 视频和音频编解码器标准 - 视听对象编码（第6部分）。
ITU H.26 4 视频和音频编解码器标准DL 476-92 电力系统实时数据通信应用层协议IEC60870-5-101 基本遥控任务配套标准IEC608 70-5-103 继电保护设备信息接口支持标准IEC60870-5-104 遥控网络传输协议IEEE802.3 10BASE-T 以太网接口标准IEEE802.3U 100BASE-TX 快速以太网接口标准4. 设计的基本原则在构建整个系统时，我们本着技术先进、系统实用、结构合理、产品主流、成本低、维护少的基本原则进行系统建设。
《变电站安全监控系统施工方案》一、项目背景随着电力系统的不断发展和智能化水平的提高，变电站的安全运行变得至关重要。
为了确保变电站的安全稳定运行，提高运行管理效率，决定对变电站安装安全监控系统。
该系统将实现对变电站内设备运行状态、环境参数、人员活动等进行实时监测和控制，及时发现和处理异常情况，为变电站的安全运行提供有力保障。
二、施工目标1. 安装一套先进、可靠的变电站安全监控系统，实现对变电站的全面监控。
2. 确保施工过程符合国家相关标准和规范，保证施工质量和安全。
3. 在规定时间内完成施工任务，确保变电站正常运行不受影响。
三、施工步骤1. 施工准备（1）组织施工人员进行技术培训，熟悉施工图纸和技术规范。
（2）准备施工所需的材料和设备，确保其质量符合要求。
（3）对施工现场进行勘察，确定设备安装位置和线路走向。
（4）制定施工安全措施和应急预案。
2. 设备安装（1）摄像头安装：根据设计要求，在变电站内关键位置安装摄像头，确保覆盖范围全面。
安装时要保证摄像头固定牢固，调整好角度和焦距。
（2）传感器安装：安装温度传感器、湿度传感器、烟雾传感器等，用于监测变电站内的环境参数。
传感器应安装在合适的位置，确保测量准确。
（3）控制设备安装：安装监控主机、硬盘录像机、显示器等控制设备。
设备应安装在干燥、通风良好的地方，便于操作和维护。
3. 线路敷设（1）敷设视频信号线、电源线、控制线等线路。
线路应采用阻燃、耐腐蚀的材料，敷设时要避免与强电线路交叉。
（2）线路连接：将摄像头、传感器等设备与控制设备进行连接，确保连接牢固、可靠。
4. 系统调试（1）对安装好的设备进行通电测试，检查设备是否正常工作。
（2）对摄像头进行图像调整，确保图像清晰、稳定。
（3）对传感器进行校准，确保测量准确。
（4）对系统进行整体调试，检查系统功能是否正常，是否存在漏洞和隐患。
5. 竣工验收（1）整理施工资料，包括施工图纸、设备清单、调试报告等。
（2）组织相关人员进行竣工验收，对施工质量和系统功能进行检查和评估。
变电站综合自动化监控系统变电站综合自动化监控系统是现代电力系统的重要组成部分，它通过集成多种自动化技术和设备，实现了对变电站的全面监控和管理。
该系统不仅提高了变电站的运行效率和安全性，还为电力系统的稳定运行提供了有力保障。
首先，变电站综合自动化监控系统的核心是自动化控制系统。
该系统能够实时监测变电站内的各种设备状态，包括变压器、断路器、继电保护装置等。
通过传感器和数据采集设备，系统能够收集到设备的温度、压力、电流、电压等关键参数，并将这些数据传输到中央控制室。
其次，系统具备强大的数据处理和分析能力。
通过先进的算法和软件，系统能够对收集到的数据进行实时分析，及时发现设备异常和潜在故障。
一旦发现问题，系统会自动报警，并提供故障诊断和处理建议，从而减少设备故障对电力系统的影响。
此外，变电站综合自动化监控系统还具备远程控制功能。
操作人员可以通过系统远程控制变电站内的设备，如远程操作断路器进行开关操作，或者调整变压器的运行参数。
这种远程控制不仅提高了操作的便捷性，还减少了人员进入高压区域的风险。
系统还具有高度的自动化和智能化水平。
通过人工智能和机器学习技术，系统能够自我学习和优化，不断提高监控和控制的准确性和效率。
例如，系统可以根据历史数据和实时数据，预测设备的未来状态，提前进行维护和调整，从而延长设备的使用寿命。
最后，变电站综合自动化监控系统还注重信息安全和数据保护。
系统采用了多重加密和安全防护措施，确保数据传输的安全性和可靠性。
同时，系统还能够抵御外部网络攻击和内部数据泄露的风险，保障电力系统的稳定运行。
综上所述，变电站综合自动化监控系统通过集成先进的自动化技术和设备，实现了对变电站的全面、高效、安全的监控和管理。
随着电力系统的发展和科技的进步，该系统将不断优化和升级，为电力系统的稳定运行提供更加有力的支持。
尚德110KV变电站综合自动化系统设计与应用徐长清上海港承机电科技有限公司摘要：本文对工厂实际情况进行分析,采用了施耐德的继保控制元件和POWERLOGIC后台监控软件, 使得尚德变电站的综合自动化处在当今先进水平。
变电站综合自动化系统已经逐步取代传统的变电站二次系统，已成为当前电力系统发展的主流, 随着科学技术的不断发展特别是微机技术的发展,使得各行业进入微机控制模式。
关键词：110KV变电站、综合自动化系统、本项目为2路110kV进线，一期完成1号主变及10kV系统，二期完成2号主变，三期完成3号主变，系统是分期分批建设，本监控系统充分考虑二期、三期扩容的要求及对外关联接口的兼容性、灵活性。
本次变配电监控系统划分为六个部分（6号变配电站为本系统监控主站），分别建立各自的监控分站，同时为二期考虑备用，管理就近的变配电设备。
同时将这些分站的数据信号发送到建在6号站内的主站监控中心，以便实现控制分散、管理集中，整体运行管理智能化的要求。
本系统同时包含110kV站的通讯联接，以光纤连接方式将本期系统的数据上传至110kV主站，同时可以做到监视110kV站运行状况。
110kV变电站（一期工程）能对1～6号分变电站进行监控（满足遥信、遥测、遥控功能）；10kV站可对1～6号分变电站进行监控（满足遥信、遥测、遥控功能）；1～6号站内能实现自身的遥信遥测遥控功能。
1 变电站综合自动化系统的概念变电站综合自动化系统以其简单可靠、可扩展性强、兼容性好等特点逐步为国内用户所接受，并在一些大型变电站监控项目中获得成功的应用。
1.1 系统概念1.1.1系统设计思想完整的变电站综合自动化系统除在各控制保护单元保留紧急手动操作跳、合闸的手段外，其余的全部控制、监视、测量和报警功能均可通过计算机监控系统来完成。
变电站无需另设远动设备，监控系统完全满足遥信、遥测、遥控、遥调的功能以及无人值班之需要。
从系统设计的角度来看有以下特点：(1)分布式设计。
变电站综合自动化系统管理规定运行管理一：监控系统运行规定微机监控系统的日常监控，是指以微机监控系统为主、人工为辅的方式，对变电站内的日常信息进行监视、控制，以达到掌握本变电站一次主设备、站用电及直流系统、二次继电保护和自动装置等的运行状态，保证变电站正常运行的目的。
在变电站计算机监控系统正常运行情况下，遥控回路的设备运行状态和选择切换断路器状态都应处于变电站计算机监控系统的监视下。
监控系统日常监视的内容有：(1)监视变电站一次主接线及一次设备的运行情况。
(2)监视变电站继电保护及自动装置的投入情况。
(3)监视设备的电气运行参数(如：有功功率、无功功率、电流、电压和频率等)。
(4)监视本站的潮流流向。
(5)监视变压器分接开关运行位置。
(6)监视保护及自动装置运行情况。
(7)监视各种运行信号。
(8)查看日报表中各整点时段的参数(如：母线电压，线路电流、有功功率、无功率，主变压器温度、各侧电流、有功功率、无功功率等)。
(9)查看电压棒型图等各类曲线图。
(10)确保各类报表的制作及打印输出。
(11)查看光字牌信号动作情况，并及时检查处理，必要时还应及时记录有关信号动作情况。
(12)对事故信号、预告信号进行检查、分析及处理。
(13)监视本站计算机及五防系统网络的运行状态。
(14)查看各类运行日志。
(15)监视计算机监控系统间隔层各设备的运行情况。
(16)检查UPS电源的运行情况。
(17)检查直流系统的运行情况。
(18)监视系统时钟是否准确一致。
(19)检查本站所做的安全措施情况。
2．后台机的操作监控后台机的操作监控，是指运行人员通过后台机在变电站内进行倒闸操作、继电保护及自动装置的投退操作以及其它特殊操作工作时，对操作过程中的各类信息进行监视、控制，以达到保证各种变电设备及操作人员在操作过程中的安全的目的。
操作监控的内容有一次设备的倒闸操作；继电保护及自动装置连接片的投退操作；五防系统操作及其它特殊操作。
变电站综合自动化监控管理系统方案2010年8月目录1、施耐德ION-Enterprise系统简介 (4)1.1 施耐德ION-Enterprise系统概述 (4)1.2 施耐德ION-Enterprise系统总体技术和性能指标 (5)1.2.1执行国家或部颁标准 (5)1.2.2 工作环境 (6)1.2.3工作电源条件 (7)1.2.4电磁兼容性 (7)1.2.5抗干扰性能满足 (8)1.2.6系统主要性能指标 (8)1.4 施耐德ION-Enterprise系统网络拓扑结构图 (10)2、施耐德ION-Enterprise软件系统 (11)2.1施耐德ION-Enterprise系统特点 (11)2.2 施耐德ION-Enterprise系统层次 (12)2.2.1间隔层 (12)2.2.2通讯层 (12)2.2.3监控中心层 (13)2.3 施耐德ION-Enterprise系统HMI界面信息 (13)2.3.1 低压配电设备监控界面 (13)2.3.2系统数据库查询界面 (14)2.3.3打印记录功能 (15)2.3.4读取各种参数界面 (16)2.4 施耐德ION-Enterprise系统功能 (17)2.4.1数据采集及处理功能 (17)2.4.2控制功能 (18)2.4.3显示、查询及打印功能： (18)2.4.4计算、统计、分析功能 (20)2.4.5自动报警功能 (20)2.4.6主接线图及报表的制作、编辑功能 (21)2.4.7在线维护功能 (21)2.4.8自检功能 (22)2.5 施耐德ION-Enterprise系统接口和应用软件 (22)2.5.1智能设备接口软件 (22)2.5.2功能完善的应用软件 (22)2.6 施耐德ION-Enterprise系统扩展功能 (23)2.6.1网络扩展功能 (23)2.6.2多种通讯接口 (23)2.6.3企业信息管理系统（MIS）接口 (23)3、施耐德ION-Enterprise系统硬件系统 (25)3.1 施耐德ION-Enterprise系统监控主机配置 (25)3.2 施耐德ION-Enterprise系统通讯设备 (25)4.服务及质量保证体系 (27)4.1服务 (27)4.1.1现场服务 (27)4.1.2售后服务 (28)4.1.3 用户培训 (28)4.2质量保证体系 (28)1、施耐德ION-Enterprise系统简介1.1 施耐德ION-Enterprise系统概述随着计算机技术(Computer)、网络技术(Network)、控制技术(Control)、通讯技术(Communication)、显示技术(Display)的发展和广泛应用，变电站综合自动化系统在广阔的工业技术领域和服务行业中的应用日益增多。
事实上，完善的管理已经离不开状态监控和处理系统。
作为变配电管理的各类变电站，其中枢管理系统早已纳入智能化监控管理的范畴。
这类智能型变电站综合自动化系统既是现代化企业实施电力运行科学管理、减员增效的有力工具，也是企业网络化、信息化建设的重要组成部分。
变电站综合自动化系统是提高供电系统可靠性的最有效手段，它不但可以减少停电范围，缩短停电时间（由原来的几天、几小时，缩短到几十分钟，甚至几十秒，采用该自动化系统后的配电系统，其可靠性可提高到99.99%）而且可以改进供电质量，改善公司企业形象，为用户提供更高质量的服务。
若用人工值班，通过电话联系或人工巡视，工作量大，速度也很慢。
但是采用变电站综合自动化系统进行监测、管理，能迅速发现故障，使设备按最佳工况运行，实现遥控、遥测、遥信，达到节约能源，减轻运行电工人员的劳动强度、改善工作环境、减少人力，提高劳动生产率，使供电系统安全、合理、经济运行。
施耐德ION-Enterprise变电站综合自动化系统是施耐德电气最新的变电站综合自动化系统。
该系统是具有高效、安全、经济、可扩展的高、低压供配电系统微机监控系统，采用目前国际流行的面向对象的分层、分布式智能一体化结构，应用计算机控制、网络通讯等多项先进技术，将供配电系统智能型二次设备的各项功能（保护、监测、控制、通信等诸多功能）重新组合优化设计所推出的一种开放性、网络化、单元化、组态化的新一代电力监控管理系统。
系统结构符合国际电工委员会(IEC)的技术规范，代表了当今变电站监控系统新的潮流和趋势。
系统能够在主控室实现对各个变配电站的遥信、遥控、遥测及遥调“四遥”功能, 对电气设备的运行状态进行实时监控，具有电气参数实时监测、事故异常报警、事件记录和打印、统计报表的整理和打印、电能量成本管理和负荷监控等综合功能。
1.2 施耐德ION-Enterprise系统总体技术和性能指标1.2.1执行国家或部颁标准遵照执行以下电力行业的相关规程、标准和要求GB／T13729 远动终端通用技术条件DL5003－91 电力系统调度自动化设计规程DL/T 814-2002 配电自动化系统功能规范DL／T630 交流采样远动终端通用技术条件DL/T 721-2000 配电网自动化系统远方终端DL/T 575-1999 控制中心人机工程设计导则DL 451-1991 循环式远动规约GB50062-92 电力装置继电保护和自动化设计规范GB－14285－93 继电保护及安全自动装置技术规程GB／T15145－94 微机线路保护装置通用技术条件IEC870－5－103 继电保护设备信息接口配套标准DL／T587－1996 微机继电保护装置运行管理规程DL478－92 静态继电保护及安全自动装置通用技术条件DL／1994 电力系统继电保护及安全自动装置反事故措施要点的要求GB／T13850 交流电量转换为模拟量或数字信号的电测量变送器GBJ63-90 电力装置的电测量仪表装置设计规范DL448－91 电能计量装置管理规程GB50171－92 电气装置安装工作盘、柜及二次回路结线施工及验收规范GBJ147-90 电气安装工程高压电气施工及验收规范GBJ232-82 电气安装工程施工验收规范GB50174-93 电子计算机机房设计规范GB2887-89 计算站场地技术要求GB9361-88 计算站场地安全要求JGJ/T16-92 民用电气设计规范1.2.2 工作环境1、运行温度：户内安装，环境温度－25℃～＋70℃；2、环境湿度：空气相对湿度不大于95％（非凝露）；3、高度：海拨高度不大于4000米；4、大气压力：86～108kPa；5、温差：日气温最大变化25℃；6、抗震能力：水平加速度不大于0.4g，垂直加速度不大于0.2g；7、倾斜度：安装倾斜度不大于5°；1.2.3工作电源条件1、额定电压 AC 380V/220V±10％, DC 220V±10％；2 、额定频率：50Hz；3、直流电源纹波系数＜5％；4、二次回路额定参数A、PT二次交流电压：100V（线）57.5V(相）；B、CT二次交流电流：5A或1A。
1.2.4电磁兼容性本系统是运行于高电压等级变电站中，由于其电磁环境非常恶劣，故设备要具备较强的可靠性及电磁兼容性，下面是对系统电磁兼容性的要求：●静电放电抗扰度：符合GB/T17626-4-2 4级●辐射电磁场抗扰度：符合GB/T17626-4-3 3级●快速瞬变电脉冲群抗扰度：符合GB/T17626-4-4 4级●冲击（浪涌）抗扰度：符合GB/T17626-4-5 3级●电磁场感应的传导骚扰的抗扰度: 符合GB/T17626-4-6 3级●工频磁场抗扰度：符合GB/T17626-4-8 4级●脉冲磁场抗扰度：符合GB/T17626-4-9 5级●阻尼振荡磁场的抗扰度：符合GB/T17626-4-10 5级●振荡波：符合GB/T17626-4-12 2级1.2.5抗干扰性能满足●IEC255－22－1 高频干扰试验标准●IEC255－22－2 静电放电干扰试验标准●IEC255－22－3 辐射电磁场干扰试验标准●IEC255－22－4 快速瞬变干扰试验标准1.2.6系统主要性能指标●采集模拟量总量（软件系统）：无限●采集开关量总量（软件系统）：无限●采集脉冲量总量（软件系统）：无限●输出控制量总量（软件系统）：无限●输出调节量总量（软件系统）：无限●广播命令：时钟对时●电流、电压误差：≤0．5％●功率、电能误差：≤1．0％●频率精度：≤0.02Hz●全系统实时数据扫描周期：≤5s●遥控接点容量: ≥AC 250V/8A●遥控遥调命令传送时间：≤10s●事件顺序记录数量(SOE)：≥512条●事件顺序记录分辨率(SOE)： 1ms●画面调用响应时间：≤1s●事故画面推出时间：＜10s●双机切换时间：≤20s●画面实时数据刷新周期： 2-30s可调●重要模拟量刷新周期：＜3s●次重要模拟量刷新周期：＜5s●一般模拟量刷新周期：＜10s●打印报表输出周期：按需整定●遥信变位传送时间：≤5s●遥信处理正确率： 100％●遥控遥调正确率： 100％● CPU负荷率：正常状态≤30％、事故情况下≤60％●网络负荷率：正常状态下≤25％●故障区隔离：＜1min●非故障区恢复送电：＜2min●系统可用率：≥99.99％●智能设备平均无故障时间（MTBF）≥100000小时●系统平均无故障时间（MTBF）≥30000小时1.3 施耐德ION-Enterprise系统网络拓扑结构图2、施耐德ION-Enterprise软件系统2.1施耐德ION-Enterprise系统特点施耐德ION-Enterprise变电站综合自动化系统具有投资少、功能强、装置维护方便、扩充灵活、可靠性高等主要特点：●全简体中文操作界面，系统可靠性、运行效率高,数据共享性好；●按每个电网元件（如进线、母联、馈出变压器等）为一个对象，集测量、保护、控制、和信号为一体，通过总线连成系统，节约投资。
●系统内装置间信息的传送均为数字信号，系统抗干扰能力强。
●系统独立性强，不同电气设备均单独安装对应的智能装置，任一或局部出现故障不影响系统运行, 系统故障不影响就地单元的运行,在监控系统因故退出运行时各智能装置仍能安全、可靠独立运行；●系统为多中央处理器工作方式，每个装置都具有数据处理能力，大大减轻了主控机的处理负担。
●系统为多功能控制方式，扩充灵活，设备的运行管理十分简单，维护量少,调试简单；●具有操作员登录和管理人员登录等多种不同的权限方式，从而保证系统的安全管理和操作；●施耐德ION-Enterprise变电站综合自动化系统具有良好的自诊断与自恢复功能,能在线诊断系统所有软件和硬件的运行工况。
单个元件的故障,不会引起整套装置的误动，也不影响其它装置和自动化系统的运行，当发现异常及故障时能及时根据故障性质自动判别是否需要闭锁有关功能或设备，并显示和打印报警信息。
