变电站综合自动化监控系统

变电站综合自动化(第三版)引言概述：变电站综合自动化是电力系统中的重要组成部分，它通过引入先进的自动化技术，实现对变电站设备的监测、控制和管理，提高了电力系统的可靠性和运行效率。

本文将从五个方面详细阐述变电站综合自动化的相关内容。

一、设备监测与诊断1.1 变电设备监测：通过传感器和数据采集装置，实时监测变电设备的温度、湿度、压力等参数，及时发现设备异常情况。

1.2 故障诊断与预测：利用智能算法对监测数据进行分析，识别设备故障特征，预测设备的寿命和故障概率，提前采取维护措施，避免设备故障对电力系统造成影响。

1.3 远程监控与管理：通过网络技术，实现对变电设备的远程监控和管理，减少巡检人员的工作量，提高运维效率。

二、自动化控制与保护2.1 自动化控制：利用PLC、DCS等控制系统，实现对变电站设备的自动控制，包括开关操作、电压调节等，提高操作的准确性和效率。

2.2 保护装置：引入微机保护装置，实现对变电设备的电流、电压等参数进行监测和保护，及时切除故障设备，保护电力系统的安全运行。

2.3 智能配电网：将变电站与配电网相连接，实现对配电网的自动化控制和优化调度，提高配电网的可靠性和供电质量。

三、数据管理与分析3.1 数据采集与存储：建立完善的数据采集系统，实时采集变电站设备的运行数据，并进行存储和备份，为后续的数据分析提供支持。

3.2 数据分析与挖掘：利用数据挖掘技术，对历史数据进行分析，挖掘出设备运行的规律和趋势，为设备维护和运行优化提供决策支持。

3.3 大数据应用：将变电站综合自动化系统与大数据技术相结合，实现对海量数据的处理和分析，提高对电力系统的管理和调度能力。

四、通信与安全保障4.1 通信网络建设：建立可靠的通信网络，实现变电站与上级调度中心、其他变电站之间的数据传输和通信，保障信息的及时传递和共享。

4.2 安全保障措施：采取网络安全技术，加密数据传输，防止黑客攻击和信息泄露，确保变电站综合自动化系统的安全稳定运行。

变电站综合自动化系统101规约下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言变电站是电力系统极其重要的一部分，其可靠稳定运行是电力系统输电的保障。

变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动控制技术，对变电站的设备、系统和工艺进行集成、优化和自动化管理的一种技术手段。

通过实现设备状态监测、故障诊断、远程控制、数据采集和处理等功能，提高变电站的运行可靠性、安全性和经济性。

一、变电站综合自动化的背景与意义随着电力系统的不断发展和变电站规模的不断扩大，传统的人工运维模式已经无法满足变电站的管理和运行需求。

传统的人工运维模式存在人力资源浪费、运行效率低下、安全风险高等问题。

而变电站综合自动化技术的应用，可以实现对变电站设备运行状态的实时监测和故障自动诊断，提高运行效率，降低事故风险，提高供电可靠性。

二、变电站综合自动化的基本原理和技术1. 设备监测与数据采集技术变电站综合自动化系统通过安装传感器和监测设备，对变电站的主要设备进行实时监测和数据采集。

通过采集设备的运行参数、状态信息和故障数据等，实现对设备的全面监控和管理。

2. 故障诊断与预警技术变电站综合自动化系统通过对采集的设备数据进行分析和处理，实现对设备故障的自动诊断和预警。

通过建立故障模型和规则库，对设备的运行状态进行实时监测和判断，及时发现和预测设备的故障，提高故障处理的效率和准确性。

3. 远程监控与控制技术变电站综合自动化系统通过网络技术和远程通信技术，实现对变电站的远程监控和控制。

运维人员可以通过远程终端设备，随时随地对变电站的设备进行监控和控制，及时处理设备故障和异常情况，提高运维效率和响应速度。

4. 数据处理与分析技术变电站综合自动化系统通过数据处理和分析技术，对采集的设备数据进行存储、处理和分析。

通过建立数据库和数据模型，实现对设备运行状态的历史记录和趋势分析，为运维决策提供科学依据。

三、变电站综合自动化的应用与效果1. 提高供电可靠性通过变电站综合自动化技术的应用，可以实现对设备运行状态的实时监测和故障预警，及时发现和处理设备故障，提高供电可靠性和稳定性。

2. 提高运维效率变电站综合自动化技术可以实现对设备的远程监控和控制，减少人工巡检和操作的频率，提高运维效率和工作效率。

变电站综合自动化的内容和特点一、综合自动化的定义综合自动化是指在高压变电站中应用先进的计算机技术、通信技术和现代仪器仪表等技术手段，利用各种传感器和执行机构对电力系统进行监视、保护、测量和控制。

其目的是增强高压变电站的自动化水平，提高电力系统的可靠性、经济性和安全性。

二、综合自动化的内容1.监视系统：通过各种传感器获取现场设备的运行状态信息，并在控制中心的计算机上进行处理和显示，以便进行人机交互、参数查询和故障诊断等操作。

2.保护系统：通过对各种设备安装保护继电器和保护装置，对电力系统进行可靠的保护，防止因电流过载、短路、接地或电网故障等原因造成设备损坏或事故的发生。

3.控制系统：通过计算机和现代仪器仪表对电力系统进行实时的控制和调节，可以对电压、电流、有功功率、无功功率等参数进行精确的控制和调节，从而实现电力系统的稳定运行。

4.测量系统：通过各种测量仪器和传感器对电力系统的各项参数进行测量，并将测量结果传输到控制中心的计算机上进行实时处理，实现对电力系统的精确测量和监控。

5.通信系统：通过计算机网络和现代通信手段将各个设备之间的信息传输和交换，从而实现设备之间的互联互通，保证整个电力系统的协调运行。

三、综合自动化的特点1.高度集成：综合自动化系统可以将监视、保护、控制、测量等功能进行高度集成，实现对电力系统的全方位的智能化管理。

2.高可靠性：综合自动化系统采用了先进的保护装置和现代计算机技术，在保证电力系统运行可靠性的同时，也大大提高了系统自身的可靠性。

3.高精度：综合自动化系统采用了现代的测量仪器和传感器，能够实现对各种电力参数的高精度测量和控制。

4.高效节能：综合自动化系统能够实现对电力系统的智能化管理，从而大大提高运行效率，实现能源的高效利用。

5.灵活扩展：综合自动化系统采用了现代化的计算机网络和通信技术，系统可以轻松地进行扩展和升级，提高了系统的灵活性。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、控制技术等手段，对变电站的监控、保护、自动化控制、通信等功能进行集成和实现的系统。

它通过采集、处理和传输变电站各种设备的运行状态和参数信息，实现对变电站的远程监控、操作和管理。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站各种设备的运行状态和参数，包括电压、电流、温度等。

- 保护功能：对变电站的设备进行保护，如过电流保护、过电压保护、短路保护等。

- 自动化控制功能：对变电站的设备进行自动控制，如开关操作、调节设备的运行参数等。

- 通信功能：与上级电网调度中心进行数据通信，实现对变电站的远程监控和控制。

- 数据管理功能：对采集到的数据进行存储、管理和分析，为运维人员提供决策支持。

3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下组成部分构成：- 采集装置：负责采集变电站各种设备的运行状态和参数信息。

- 控制装置：负责对采集到的数据进行处理和控制，实现对变电站设备的自动化控制。

- 通信装置：负责与上级电网调度中心进行数据通信，实现远程监控和控制。

- 人机界面：提供给运维人员进行操作和监控的界面，如监视屏、操作面板等。

- 数据管理系统：负责对采集到的数据进行存储、管理和分析，为运维人员提供决策支持。

二、计算题1. 变电站的额定容量为100MVA，负载率为80%，求变电站的负荷功率。

负载率 = 负荷功率 / 额定容量，可得负荷功率 = 负载率 * 额定容量。

负载率 = 80% = 0.8，额定容量 = 100MVA。

负荷功率 = 0.8 * 100MVA = 80MVA。

2. 变电站综合自动化系统采集到的电流数据如下：I1 = 100A，I2 = 150A，I3 = 200A，求三相电流的平均值。

三相电流的平均值 = (I1 + I2 + I3) / 3。

变电站综合智能化视频监控技术设计方案一、引言随着科技的不断发展，智能化监控技术已经在多个行业得到广泛应用。

变电站是电力系统中重要的组成部分，对供电系统的安全运行起到关键作用。

本文主要针对变电站进行综合智能化视频监控技术的设计方案，旨在提升变电站的安全性和管理效率。

二、设计原则1.安全性原则：确保变电站的安全运行，并及时发现和防范事故风险；2.可靠性原则：保证监控系统高效稳定运行，减少系统故障和操作失误；3.实用性原则：根据变电站特点和需求，设计符合实际应用的智能化监控方案；4.拓展性原则：保留后续升级和拓展的空间，方便后期功能的增加和改进。

三、系统结构设计1.硬件结构：安装摄像头及相关设备，实现对变电站各区域及关键设备的实时监控；2.软件架构：利用视频监控软件，进行视频采集、存储、传输和分析，实现智能化监控功能；3.网络架构：采用局域网和互联网相结合的方式，实现远程监控和管理。

四、功能设计1.实时视频监控：通过安装摄像头，实现对变电站内各区域的实时监控；2.报警功能：设置智能报警系统，对异常情况进行自动识别和报警，如火灾、入侵、设备故障等；3.远程监控：通过互联网连接，实现对变电站的远程监控，方便管理人员实时了解变电站的运行情况；4.视频存储与回放：对监控摄像头产生的视频进行存储，并提供可靠的数据回放功能，用于事故分析和管理；5.数据分析：对监控数据进行实时分析和处理，提供关键数据的统计和可视化分析，帮助管理人员做出决策。

五、关键技术1.视频压缩技术：采用先进的视频压缩算法，提高存储效率和网络传输速度；2.视频分析技术：利用图像识别和智能算法，对实时视频进行智能分析和处理，提供自动报警功能；3.远程监控技术：采用网络传输技术，实现远程监控和管理；4.数据存储技术：采用高可靠性的存储设备，确保监控数据的安全和完整性；5.数据分析技术：利用数据挖掘和可视化技术，对监控数据进行统计和分析。

六、系统实施1.设备安装与调试：根据设计方案，购买合适的设备，并进行安装和调试；2.软件配置与测试：选用适合的视频监控软件，进行配置和测试，确保系统正常运行；3.网络建设与调试：搭建局域网和互联网连接，保证远程监控的可靠性；4.员工培训与使用：对变电站管理人员进行培训，熟悉系统的使用和操作；5.运行与维护：系统正式投入运行后，及时进行维护和升级，解决各类故障和问题。

系统：通过执行规定功能来实现某一给定目标的一些相互关联单元的组合。

自动：在一个限定任务内自行动作(无需操作人员)。

自动化：采用自动装置改进设备以减少人的干预.控制：在系统中，为某一特定目的而执行的操作。

在变电站中控制包括：断路器、隔离开关的操作，变压器分接头的调节、保护定值修改，特殊控制。

监控:通过对系统或设备进行连续或定期的监测来核实功能是否被正确执行,并使它们的工作状况适应于变化的运行要求。

自动控制：无需人去直接或间接操作执行装置的控制方式。

自动控制装置：由一个或多个继电器或逻辑元件组合在一起，预定完成某项规定自动化功能的设备。

自动切换装置：在变电站中按照规定的程序预定起动操作断路器和或隔离开关的自动控制装置。

信息：人们根据表示数据所用的约定而赋于数据的意义.信息容量：调度中心、主站或子站可处理的各种远动信息的总和。

状态信息：双态或多态运行设备所处状态的信息。

监视信息：将子站设备的状态或状变传送到主站的信息.事件信息：有关运行设备状态变化的监视信息。

遥信信息：指发电厂、变电站中主要的断路器和隔离开关的位置状态信号，重要继电保护与自动装置的动作信号，以及一些运行状态信号等。

遥控信息：指通过远程指令遥控发电厂或变电站中的各级电压回路的断路器、投切补偿装置、调节主变压器分头、自动装置的投入和退出、发电机的开停等。

通信：在信息源和受信者之间交换信息。

串行通信：两台设备之间(或称点对点之间)通过单一通道串行传输信息的一种方式并行通信：两台设备之间(或称点对点之间)通过多个通道并行传输信息的一种方式光纤通信：在光导纤维中传送信息的一种有线通信方式。

告警：当发生某些不正常状态，需提醒人们注意而使用的信息。

总告警：全部单独告警汇总成的告警。

成组告警：若干单独告警汇总成的告警。

遥测：指运用通信技术传输所测变量之值。

遥信：指对状态信息的远程监视。

遥控：指具有两个确定状态的运行设备进行的远程操作。

遥调：指对具有不少于两个设定值的运行设备进行的远程操作。

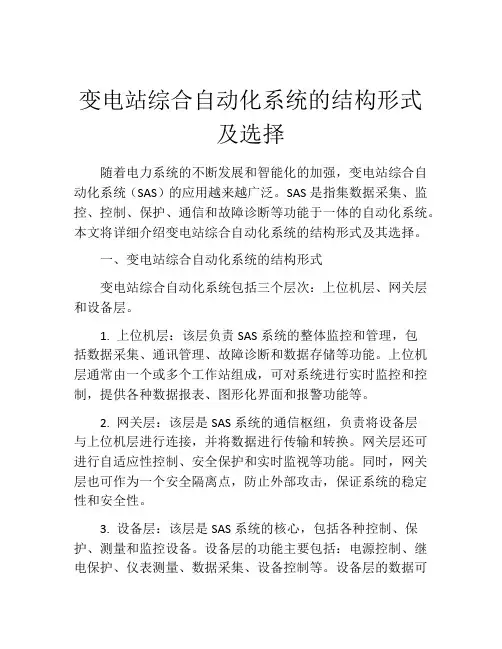

变电站综合自动化系统的结构形式及选择随着电力系统的不断发展和智能化的加强，变电站综合自动化系统（SAS）的应用越来越广泛。

SAS是指集数据采集、监控、控制、保护、通信和故障诊断等功能于一体的自动化系统。

本文将详细介绍变电站综合自动化系统的结构形式及其选择。

一、变电站综合自动化系统的结构形式变电站综合自动化系统包括三个层次：上位机层、网关层和设备层。

1. 上位机层：该层负责SAS系统的整体监控和管理，包括数据采集、通讯管理、故障诊断和数据存储等功能。

上位机层通常由一个或多个工作站组成，可对系统进行实时监控和控制，提供各种数据报表、图形化界面和报警功能等。

2. 网关层：该层是SAS系统的通信枢纽，负责将设备层与上位机层进行连接，并将数据进行传输和转换。

网关层还可进行自适应性控制、安全保护和实时监视等功能。

同时，网关层也可作为一个安全隔离点，防止外部攻击，保证系统的稳定性和安全性。

3. 设备层：该层是SAS系统的核心，包括各种控制、保护、测量和监控设备。

设备层的功能主要包括：电源控制、继电保护、仪表测量、数据采集、设备控制等。

设备层的数据可经过网关层进行汇总和处理，最终由上位机层进行监测和控制。

二、选择变电站综合自动化系统应考虑的因素1. 技术方案与功能要求：技术方案的选择与预算密切相关，需要充分考虑功能要求和系统稳定性等因素。

同时，也需要考虑系统升级和维护的便利性。

2. 通信传输和安全保护：系统的通信传输是SAS系统正常运行的前提。

网络性能、带宽、数据传输安全和抗干扰等因素都会影响到系统的运行效率和准确性。

3. 控制保护功能：设备层是SAS系统的主要组成部分，如果控制保护功能不完善，易造成设备故障和人员伤害。

因此，需要在技术方案和功能要求的基础上进行定制化设计和验证测试，确保系统能够达到预期的控制保护效果。

4. 成本和效益：SAS系统的成本不仅包括硬件、软件、人工及测试等方面，还包括系统维护、升级和运行等费用。
