汽车前大灯随动转向系统(AFS)

  • 格式：pdf
  • 大小：1.67 MB
  • 文档页数：4

汽车前大灯随动转向系统(AFS)摘要：本设计通过TMS470单片机和MSP430™单片机组成主从网络，通过LIN 总线通信来实现对汽车HID 前大灯中的步进电机进行控制，从而达到照明的随动转向功能。

主控制器由TMS470MF03107作为主芯片，与车身网络通过CAN 总线连接，从总线数据中获取必要的信息，如方向盘转交，车速，车身水平度等，并进行实时演算确定当前应处的照明状态，再通过LIN 总线将动作命令发送给由MSP430作为主控芯片的执行模块，执行模块通过DRV8823驱动两个步进电机，调整车灯照明方向。

关键词：TMS470, MSP430, DRV8823, AFS, CAN, LIN1) 方案背景及意义项目背景：随着汽车电子技术的发展，越来越多的不同方式的行车安全功能被引入现代汽车的配置中。

其中一种主动安全系统就是随动转向前照明系统。

由SINTEF Transport Safety and Informatics 研究机构的研究报告显示，全球55%的致命性交通事故发生在夜间，车辆和行人之间的致命碰撞事故中有40%发生在黎明时分，即视线不良的状态下。

因此，联合国标准化机构(ECE)在2002年4月进行了对汽车照明系统改善的专项研究，并在同年发布了汽车照明随动转向系统(Adaptive Front-lighting System)的相关联合国标准，即ECE-R123。

今天，欧盟国家已经全面对配备HID 照明的汽车要求配备AFS 功能。

我国的国家标准制定机构也从2009年开始计划制定与随动转向照明系统相关的国家标准。

随着HID 汽车照明的普及和LED 前大灯的兴起，为了更进一步降低交通事故的发生概率，相信我国的AFS 相关标准会在近期发布。

方案意义:本设计通过TMS470和MSP430单片机的搭配，来实现AFS 系统的基本功能。

为计划开发AFS 系统的潜在客户以及希望将现有AFS 方案移植到TI MCU 平台的客户提供方案级的参考和支持。

可以大幅减少客户在开发自身方案时所消耗的时间和精力。

同时，方案中考虑了现行行业标准，如前文所提及的ECE-R123, 汽车电子领域中的ISO7637-2等等。

为了方便推广和演示，本设计还提供一个用于模拟车上CAN 网络信号的控制台。

2) 设计方案系统框图图1 方案照片图2 AFS参考设计方案系统模块框图To stepper motorsbeam,parking light,cornering lightAFS slave Local LIN(Front right)Speed SteerangleYaw/tilt Weather R gearPWR IGNHID ballastAFS controller3) 模块功能说明 1. 主控部分Reversepolarity protectionPower-saving capacitors12-5V regulator5-3.3V regulator20-pin connectorCurrent sensing resistorsM O S F E T p r e d r i v e r s8-pin connectorCAN bus circuitJTAG connectorLIN bus circuitFeedback amplifiersTMS470F03107P o w e r M O S F E T s系统的主控模块使用TMS470MF03107作为主控芯片。

其特点是配备了基本的功能安全性硬件模块(如CPU 硬件自检模块(STC), 内存保护单元(MPU), Flash 和RAM 的ECC, 自标定ADC 等等)。

同时，该芯片使用了ARM ® Cortex™-M3系列CPU 内核，在提供高运算量的基础上确保了系统整体成本的优化。

主控模块的核心功能是通过对CAN 总线数据的处理来确定当前的照明模式。

为了演示方便，我们在本设计中，加入了不同的灯驱动电路(这些功能在产品上是不需要的，一般由车身控制模块(BCM)来实现)。

图3 AFS 主控模块ZHCT2242. AFS 子控制器A FS 子控制器主要用于接收AFS 主控模块发出的LIN 信号并驱动步进电机转动HID 灯。

AFS 子模块中使用了MSP430F2272作为主控芯片，其32pin 的QFN 封装配合TI的双步进电机驱动芯片DRV8823使得系统的硬件设计可以达到最精简化，集成化。

步进电机为24步双极性步进电机，额定电流1.0A 。

其中，用于调整垂直角度的步进电机为线性移动步进电机。

20-pin connectorJTAG connectorcapacitorsReverse polarity LCD screenVehicle tilt levelPower ON/OFFPower and communication interfaceJTAG interfaceRS-232interfaceVehicle directionVehicle speed图4 AFS 子控制器3. 控制面板部分A FS 控制面板是为了配合方案演示而设计的模块，用来模拟车身控制器(BCM)所发出的各种传感器信号，其中比较关键的信号是方向盘转角、车速、车身平衡以及行车天气等信息。

控制面板还提供一个TFT 显示器用于观察当前AFS 系统的状态。

图5 AFS 控制面板重要声明德州仪器(TI)及其下属子公司有权根据JESD46最新标准,对所提供的产品和服务进行更正、修改、增强、改进或其它更改，并有权根据JESD48最新标准中止提供任何产品和服务。

客户在下订单前应获取最新的相关信息,并验证这些信息是否完整且是最新的。

所有产品的销售都遵循在订单确认时所提供的TI销售条款与条件。

TI保证其所销售的组件的性能符合产品销售时TI半导体产品销售条件与条款的适用规范。

仅在TI保证的范围内，且TI认为有必要时才会使用测试或其它质量控制技术。

除非适用法律做出了硬性规定，否则没有必要对每种组件的所有参数进行测试。

TI对应用帮助或客户产品设计不承担任何义务。

客户应对其使用TI组件的产品和应用自行负责。

为尽量减小与客户产品和应用相关的风险，客户应提供充分的设计与操作安全措施。

TI不对任何TI专利权、版权、屏蔽作品权或其它与使用了TI组件或服务的组合设备、机器或流程相关的TI知识产权中授予的直接或隐含权限作出任何保证或解释。

TI所发布的与第三方产品或服务有关的信息，不能构成从TI获得使用这些产品或服务的许可、授权、或认可。

使用此类信息可能需要获得第三方的专利权或其它知识产权方面的许可，或是TI的专利权或其它知识产权方面的许可。

对于TI的产品手册或数据表中TI信息的重要部分，仅在没有对内容进行任何篡改且带有相关授权、条件、限制和声明的情况下才允许进行复制。

TI对此类篡改过的文件不承担任何责任或义务。

复制第三方的信息可能需要服从额外的限制条件。

在转售TI组件或服务时，如果对该组件或服务参数的陈述与TI标明的参数相比存在差异或虚假成分，则会失去相关TI组件或服务的所有明示或暗示授权，且这是不正当的、欺诈性商业行为。

TI对任何此类虚假陈述均不承担任何责任或义务。

客户认可并同意，尽管任何应用相关信息或支持仍可能由TI提供，但他们将独力负责满足与其产品及在其应用中使用TI产品相关的所有法律、法规和安全相关要求。

客户声明并同意，他们具备制定与实施安全措施所需的全部专业技术和知识，可预见故障的危险后果、监测故障及其后果、降低有可能造成人身伤害的故障的发生机率并采取适当的补救措施。

客户将全额赔偿因在此类安全关键应用中使用任何TI组件而对TI及其代理造成的任何损失。

在某些场合中，为了推进安全相关应用有可能对TI组件进行特别的促销。

TI的目标是利用此类组件帮助客户设计和创立其特有的可满足适用的功能安全性标准和要求的终端产品解决方案。

尽管如此，此类组件仍然服从这些条款。

TI组件未获得用于FDA Class III（或类似的生命攸关医疗设备）的授权许可，除非各方授权官员已经达成了专门管控此类使用的特别协议。

只有那些TI特别注明属于军用等级或“增强型塑料”的TI组件才是设计或专门用于军事/航空应用或环境的。

购买者认可并同意，对并非指定面向军事或航空航天用途的TI组件进行军事或航空航天方面的应用，其风险由客户单独承担，并且由客户独力负责满足与此类使用相关的所有法律和法规要求。

TI已明确指定符合ISO/TS16949要求的产品，这些产品主要用于汽车。

在任何情况下，因使用非指定产品而无法达到ISO/TS16949要求，TI不承担任何责任。

产品应用数字音频/audio通信与电信/telecom放大器和线性器件/amplifiers计算机及周边/computer数据转换器/dataconverters消费电子/consumer-appsDLP®产品能源/energyDSP-数字信号处理器/dsp工业应用/industrial时钟和计时器/clockandtimers医疗电子/medical接口/interface安防应用/security逻辑/logic汽车电子/automotive电源管理/power视频和影像/video微控制器(MCU)/microcontrollersRFID系统/rfidsysOMAP应用处理器/omap无线连通性/wirelessconnectivity德州仪器在线技术支持社区邮寄地址：上海市浦东新区世纪大道1568号，中建大厦32楼邮政编码：200122Copyright©2013德州仪器半导体技术（上海）有限公司。

合集下载

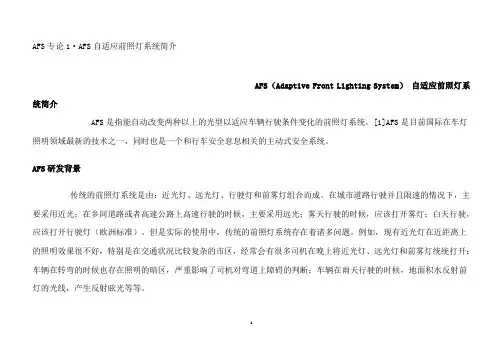

ALS自适应前照灯系统简介
