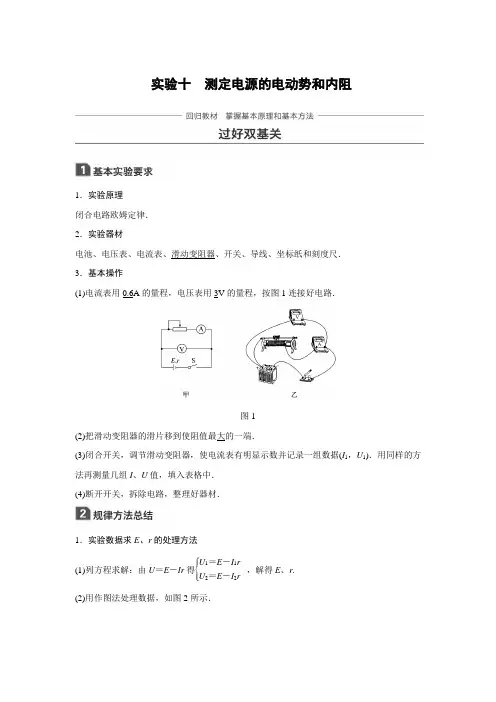

实验十 测定电源的电动势和内阻1．实验原理 闭合电路欧姆定律． 2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺． 3．基本操作(1)电流表用0.6A 的量程，电压表用3V 的量程，按图1连接好电路．图1(2)把滑动变阻器的滑片移到使阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I 1，U 1)．用同样的方法再测量几组I 、U 值，填入表格中． (4)断开开关，拆除电路，整理好器材．1．实验数据求E 、r 的处理方法(1)列方程求解：由U ＝E －Ir 得⎩⎪⎨⎪⎧U 1＝E －I 1r U 2＝E －I 2r ，解得E 、r .(2)用作图法处理数据，如图2所示．图2①图线与纵轴交点为E ； ②图线与横轴交点为I 短＝Er ；③图线的斜率表示r ＝|ΔUΔI |.2．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池． (2)电流不要过大，应小于0.5A ，读数要快．(3)要测出不少于6组的(I ，U )数据，变化范围要大些．(4)若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r ＝|ΔUΔI|确定． (5)电流表要内接(因为r 很小)． 3．误差来源(1)偶然误差：用图象法求E 和r 时作图不准确． (2)系统误差：电压表分流.命题点一 教材原型实验例1 (2016·四川理综·8Ⅱ)用如图3所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3V ，内阻约2Ω)，保护电阻R 1(阻值10Ω)和R 2(阻值5Ω)，滑动变阻器R ，电流表A ，电压表V ，开关S ，导线若干．图3实验主要步骤：(ⅰ)将滑动变阻器接入电路的阻值调到最大，闭合开关；(ⅱ)逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；(ⅲ)以U为纵坐标，I为横坐标，作U－I图线(U、I都用国际单位)；(ⅳ)求出U－I图线斜率的绝对值k和在横轴上的截距a.回答下列问题：(1)电压表最好选用________；电流表最好选用______．A．电压表(0～3V，内阻约15kΩ)B．电压表(0～3V，内阻约3kΩ)C．电流表(0～200mA，内阻约2Ω)D．电流表(0～30mA，内阻约2Ω)(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________．A．两导线接在滑动变阻器电阻丝两端的接线柱B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱(3)选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E＝________，r＝________，代入数值可得E和r的测量值．★答案★(1)A C(2)C(3)ka k－R2解析(1)电压表内阻越大，分流越小，误差也就越小，所以选内阻较大的电压表A；当滑动变阻器接入电阻最小时通过电流表电流最大，此时通过电流表电流大小约为I＝ER1＋R2＋r ≈176mA，所以选量程为200mA的电流表C.(2)由电路分析可知，若滑动变阻器的滑片右移电压表示数变大，则滑动变阻器接入电路部分阻值增大，选项C 符合题意．(3)由E ＝U ＋I (r ＋R 2)，得U ＝－I (r ＋R 2)＋E ，对比伏安特性曲线可知，图象斜率的绝对值k ＝r ＋R 2，所以电源内阻r ＝k －R 2；令U ＝0，得I ＝E r ＋R 2＝Ek ，由题意知与横轴截距为a ，所以a ＝I ＝Ek，则E ＝ka .1．利用图4所示的电路测定一节干电池的电动势和内阻，要求尽量减小实验误差．供选择的器材有：图4A ．电流表A(0～0.6A)B ．电压表V 1(0～3V)C ．电压表V 2(0～15V)D ．滑动变阻器R 1(0～20Ω)E ．滑动变阻器R 2(0～200Ω)F ．定值电阻R 0＝1ΩG ．开关一个，导线若干(1)实验中电压表应选用________，滑动变阻器应选用________(选填相应器材前的字母)． (2)闭合开关，电压表和电流表均有示数，但是无论怎么移动滑动变阻器的滑片，电压表的读数变化都非常小．同学们讨论后，在原电路的基础上又加了一个定值电阻R 0，问题得到解决．请你在虚线框内画出改进后的电路图．某位同学记录了6组数据，对应的点已经标在坐标纸上．在图5坐标纸上画出U －I 图线，并根据所画图线可得出干电池的电动势E ＝______V ，内电阻r ＝________Ω.(结果均保留两位有效数字)图5★答案★ (1)B D (2)见解析图 1.5 0.14(0.13～0.18)解析 (1)由于干电池的电动势为1.5V ，所以应选电压表B ，C 的量程太大，误差太大；选用小的滑动变阻器便于操作，故选D. (2)电路图如图甲所示，U －I 图线如图乙所示图象的纵截距表示电源电动势，故有E ＝1.5V ，所以内阻为r ＝1.5－1.00.44Ω－1Ω≈0.14Ω2．利用电流表和电压表测定一节干电池的电动势和内阻．要求尽量减小实验误差． (1)应该选择的实验电路是图6中的________(选填“甲”或“乙”)．图6(2)现有电流表(0～0.6A)、开关和导线若干，以及以下器材： A ．电压表(0～15V) B ．电压表(0～3V) C ．滑动变阻器(0～50Ω)D ．滑动变阻器(0～500Ω)实验中电压表应选用______；滑动变阻器应选用______．(选填相应器材前的字母)(3)某位同学记录的6组数据如表所示，其中5组数据的对应点已经标在图7，请标出余下一组数据的对应点，并画出U－I图线.序号12345 6电压U(V) 1.45 1.40 1.30 1.25 1.20 1.10电流I(A)0.0600.1200.2400.2600.3600.480图7(4)根据(3)中所画图线可得出干电池的电动势E＝________V，内电阻r＝________Ω.(5)实验中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化．下列示意图中正确反映P－U关系的是________．★答案★(1)甲(2)B C(3)如图所示(4)1.50(1.49～1.51)0.83(0.81～0.85)(5)C解析(1)干电池内阻相对一般电流表内阻而言较小，为减小电流表分压带来的系统误差，故应选甲．(2)干电池电动势约为1.5V，电压表选B可减小读数误差．滑动变阻器应选C，若选D，由于总阻值较大，则滑片滑动时移动范围小，不便调节．(3)图线应为直线，作图时使尽量多的点在线上，不在线上的点应均匀分布在线的两侧，误差较大的点舍去．(4)由U ＝E －Ir 可得图象上的纵轴截距E ＝1.50V ，斜率的绝对值r ≈0.83Ω. (5)输出功率P ＝UI ＝－1r (U －E 2)2＋E 24r，应为开口向下的抛物线，C 正确．3．手机、电脑等电器已经普及到人们的日常生活中，这些电器都要用到蓄电池．某同学利用下列器材测定一节蓄电池的电动势和内阻．蓄电池的电动势约为3V. A ．量程是0.6A ，内阻约为0.5Ω的电流表； B ．量程是3V ，内阻是6kΩ的电压表； C ．量程是15V ，内阻是30kΩ的电压表；D ．阻值为0～1kΩ，额定电流为0.5A 的滑动变阻器；E ．阻值为0～10Ω，额定电流为2A 的滑动变阻器；F ．定值电阻4Ω，额定功率4W ；G ．开关S 一个，导线若干．(1)为了减小实验误差，电压表应选择________(填器材代号)，图8中的导线应连接到________处(填“①”或“②”)，改变滑动变阻器阻值的时候，为了使电压表和电流表的读数变化比较明显，滑动变阻器应选择________(填器材代号)．图8(2)用(1)问中的实验电路进行测量，读出电压表和电流表的读数，画出对应的U －I 图线如图9所示，由图线可得该蓄电池的电动势E ＝______V ，内阻r ＝______Ω.(结果保留两位有效数字)图9★答案★ (1)B ① E (2)3.2 1.3解析 (1)蓄电池的电动势约为3V ，电压表C 的量程太大，选电压表B.导线接①处，与电池串联的定值电阻阻值已知，有利于准确测出电池的内阻．电流表量程为0.6A ，由R ＝EI 得回路中的总电阻不能小于5Ω，滑动变阻器D 总阻值太大，操作不方便，滑动变阻器选E.(2)由图线在纵轴上的截距可得蓄电池的电动势E ＝3.2V ，图线斜率的绝对值|k |≈5.3Ω，减去与电池串联的定值电阻的阻值4Ω，可得电池的内阻r ＝1.3Ω. 命题点二 实验拓展创新例2 图10甲是利用两个电流表A 1和A 2测量干电池电动势E 和内阻r 的电路原理图．图中S 为开关，R 为滑动变阻器，定值电阻R 1和A 1内阻之和为10000Ω(比r 和滑动变阻器的总电阻都大得多)，A 2为理想电流表．(1)按电路原理图在图乙虚线框内各实物图之间画出连线．图10(2)在闭合开关S 前，将滑动变阻器的滑动端c 移动至________(填“a 端”“中央”或“b 端”)． (3)闭合开关S ，移动滑动变阻器的滑动端c 至某一位置，读出电流表A 1和A 2的示数I 1和I 2.多次改变滑动端c 的位置，得到的数据为：I 1(mA) 0.120 0.125 0.130 0.135 0.140 0.145 I 2(mA)48040032023214068在图11所示的坐标纸上以I 1为纵坐标、I 2为横坐标画出所对应的I 1－I 2图线．图11(4)利用所得图线求得电源的电动势E＝__________V，内阻r＝________Ω.(均保留两位小数)(5)该电路中电源输出的短路电流I m＝__________A．(保留两位有效数字)★答案★(1)见解析图(2)b端(3)见解析图(4)1.49(1.48～1.50)0.60(0.55～0.65) (5)2.5(2.3～2.7)解析(1)连线如图所示．(2)实验前滑动变阻器接入电路电阻值应最大．(3)如图所示．(4)由图线上读出两组数值，代入E＝I1(R1＋R A1)＋(I1＋I2)r构成方程组联立求解E和r.(5)短路电流I m＝E r.4．某同学准备利用下列器材测量干电池的电动势和内阻．A．待测干电池一节，电动势约为1.5V，内阻约为几欧姆B．直流电压表V，量程为3V，内阻非常大C．定值电阻R0＝150ΩD．电阻箱RE．导线和开关根据如图12甲所示的电路连接图进行实验操作．多次改变电阻箱的阻值，记录每次电阻箱的阻值R和电压表的示数U.在1U－R坐标系中描出的坐标点如图乙所示．图12(1)分别用E 和r 表示电源的电动势和内阻，则1U 与R 的关系式为_____________________．(2)在图乙坐标纸上画出1U－R 关系图线．(3)根据图线求得斜率k ＝________V －1·Ω－1，截距b ＝________V －1(保留两位有效数字)． (4)根据图线求得电源电动势E ＝________V ，内阻r ＝________Ω(保留三位有效数字)． ★答案★ (1)1U ＝1ER 0R ＋R 0＋r ER 0 (2)见解析图 (3)4.4×10－3(4.2×10－3～4.6×10－3)0.70(0.69～0.71) (4)1.52(1.45～1.55) 9.09(7.50～10.5)解析 (1)由闭合电路欧姆定律可知：E ＝U ＋U R 0(R ＋r )，整理可知1U ＝1ER 0R ＋R 0＋r ER 0.(2)作图如图所示．(3)根据图线求得斜率k ＝1.50－0.70180V －1·Ω－1≈4.4×10－3V －1·Ω－1，截距b ＝0.70V －1. (4)由方程可知1ER 0＝k ＝4.4×10－3V －1·Ω－1，R 0＋r ER 0＝b ＝0.70，解得E ≈1.52V ；r ≈9.09Ω. 5．某同学设想运用如图13甲所示的实验电路，测量未知电阻R x 的阻值、电流表A 的内阻和电源(内阻忽略不计)的电动势，实验过程中电流表的读数始终符合实验要求．(1)为了测量未知电阻R x 的阻值，他在闭合开关之前应该将两个电阻箱的阻值调至________(填“最大”或“最小”)，然后闭合开关K 1，将开关K 2拨至1位置，调节R 2使电流表A 有明显读数I 0；接着将开关K 2拨至2位置．保持R 2不变，调节R 1，当调节R 1＝34.2Ω时，电流表A 读数仍为I 0，则该未知电阻的阻值R x ＝________Ω.(2)为了测量电流表A 的内阻R A 和电源(内阻忽略不计)的电动势E ，他将R 1的阻值调到R 1＝1.5Ω，R 2调到最大，将开关K 2拨至2位置，闭合开关K 1；然后多次调节R 2，并在表格中记录下了各次R 2的阻值和对应电流表A 的读数I ；最后根据记录的数据，他画出了如图乙所示的图象，根据你所学知识和题中所给字母写出该图象对应的函数表达式为：____________；利用图象中的数据可求得，电流表A 的内阻R A ＝______Ω，电源(内阻忽略不计)的电动势E ＝________V .图13★答案★ (1)最大 34.2 (2)1I ＝R 2E ＋R 1＋R A E0.5 4 解析 (1)为了保护电路，需要将电阻箱的阻值都调至最大，因为两种情况下电流表示数相同，R x 和R 1等效，所以R x ＝R 1＝34.2Ω.(2)根据闭合电路欧姆定律得：E ＝I (R 1＋R 2＋R A )，解得1I ＝1E R 2＋R 1＋R A E ，故1I－R 2图象的斜率为1E ，则纵截距为R 1＋R A E ，代入数据可得：1E ＝1－0.52，R 1＋R A E＝0.5，解得E ＝4V ，R A ＝0.5Ω.感谢您的下载!快乐分享，知识无限！由Ruize收集整理！。

第二节 电路 闭合电路的欧姆定律一、串、并联电路的特点 1．特点比照串联并联电流 I ＝I 1＝I 2＝…＝I n I ＝I 1＋I 2＋…＋I n 电压 U ＝U 1＋U 2＋…＋U n U ＝U 1＝U 2＝…＝U n电阻 R ＝R 1＋R 2＋…＋R n1R ＝1R 1＋1R 2＋…＋1R n电压与电流分配 电压与各局部电路的电阻成正比电流与各支路的电阻成反比功率分配与各局部电路的电阻成正比与各支路的电阻成反比2.几个常用的推论(1)串联电路的总电阻大于其中任一局部电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻． (3)无论电阻怎样连接，每一段电路的总耗电功率P 总是等于各个电阻耗电功率之和． (4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．1.电阻R 1与R 2并联在电路中，通过R 1与R 2的电流之比为1∶2，如此当R 1与R 2串联后接入电路中时，R 1与R 2两端电压之比U 1∶U 2为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1提示：选B.由并联特点可知：R 1R 2＝I 2I 1＝21，又由串联电路特点可得：U 1U 2＝R 1R 2＝21，故B 正确．二、电源的电动势和内阻 1．电动势(1)定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E ＝W q．(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻：电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．2.判断正误(1)在电源内部把正电荷从负极移到正极，非静电力做功，电能增加．( ) (2)对于给定的电源，非静电力移动正电荷做功越多，电动势就越大．( ) (3)电动势越大，说明非静电力在电源内部把单位正电荷从负极向正极移送做功越多．( )(4)电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多．( )(5)电动势的单位跟电压的单位一致，所以电动势就是两极间的电压．( ) (6)E ＝W q只是电动势的定义式而非决定式，电动势的大小由电源内非静电力的特性决定．( )提示：(1)√ (2)× (3)√ (4)× (5)× (6)√ 三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式⎩⎪⎨⎪⎧I ＝E R ＋r 〔只适用于纯电阻电路〕E ＝U 外＋U 内〔适用于任何电路〕3．路端电压U 与电流I 的关系 (1)关系式：U ＝E －Ir ．(2)U －I 图象如下列图．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路电压为U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻．3.(多项选择)如下列图为某一电源的U －I 图线，由图可知( )A ．电源电动势为2 VB ．电源内电阻为13ΩC ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A 提示：AD对电路的串、并联方式的考查【知识提炼】简化串、并联电路的常用方法(1)等电势法：电流沿电势高→电势低的方向流动，假设两点之间等电势，如此没有电流．(2)电流流向法：电流分叉的地方如此为并联，否如此为串联．【典题例析】(2016·高考全国卷甲)阻值相等的四个电阻、电容器C 与电池E (内阻可忽略)连接成如下列图电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A ．25 B ．12C ．35D ．23[解析] 电路中四个电阻阻值相等，开关S 断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R ，根据串、并联电路的特点可知，电容器两端的电压为U 1＝12×23R 23R ＋R E ＝15E ；当开关S 闭合后，外电路的连接等效为图2，如此电容器两端的电压为U 2＝12R 12R ＋R E ＝13E ，由Q ＝CU 可知，Q 1Q 2＝U 1U 2＝35，C 项正确．[答案] C(1)当含有电容器的直流电路达到稳定状态时，电容器处可视为断路，与之串联的电阻中无电流，不起降压作用．(2)电容器电压等于与之并联的电阻的电压．(3)电容器(或串联一个电阻)接到某电源两端时，电容器的电压等于路端电压． (4)在计算电容器所带电荷量的变化时，如果变化前后极板所带电荷的电性一样，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板所带电荷的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和．用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表G 的电流为零时，测得MP ＝l 1，PN ＝l 2，如此R x 的阻值为( )A ．l 1l 2R 0B ．l 1l 1＋l 2R 0 C ．l 2l 1R 0D ．l 2l 1＋l 2R 0 解析：电流表G 中的电流为零，表示电流表G 两端电势差为零(即电势相等)，如此R 0与R l 1两端电压相等，R x 与R l 2两端电压相等，其等效电路图如下列图．I 1R 0＝I 2R l 1① I 1R x ＝I 2R l 2②由公式R ＝ρl S 知R l 1＝ρl 1S③R l 2＝ρl 2S④由①②③④式得R 0R x ＝l 1l 2即R x ＝l 2l 1R 0.选项C 正确． 答案：C闭合电路欧姆定律的理解与应用【知识提炼】在恒流电路中常会涉与两种U －I 图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．电源U －I 图象 电阻U －I 图象关系式U ＝E －Ir U ＝IR图形物理意义电源的路端电压随电流的变化关系 电阻两端电压与电阻中的电流的关系截距与纵轴交点表示电源电动势E ，与横轴交点表示电源短路电流过坐标轴原点，表示没有电压时电流为零坐标U 、I 的乘积 表示电源的输出功率 表示电阻消耗的功率 坐标U 、I 的比值 表示外电阻的大小表示该电阻的大小 斜率(绝对值)电源电阻r 的大小假设图象为过原点的直线，图象斜率表示电阻的大小两曲线在同一坐标系中的交点表示电阻的工作点，即将电阻接在该电源上时，电阻中的电流和两端的电压【典题例析】图甲为某元件R 的U －I 特性曲线，把它连成图乙所示电路．电源电动势E ＝5 V ，内阻r ＝1.0 Ω，定值电阻R 0＝4 Ω.闭合电键S 后，求：(1)该元件的电功率；(2)电源的输出功率．[审题指导] (1)根据欧姆定律写出R两端的电压U与电流I的关系式．(2)画出U－I图象．(3)两图象交点表示什么？[解析] 设非线性元件的电压为U，电流为I，由欧姆定律得：U＝E－I(R0＋r)，代入数据得U＝5－5I画出U＝E′－Ir′＝5－5I图线．如下列图，两图线交点坐标为(0.4 A，3.0 V)(1)该元件的电功率P R＝UI＝3.0×0.4 W＝1.2 W.(2)电源的输出功率P＝P R0＋P R＝I2R0＋P R＝0.42×4 W＋1.2 W＝1.84 W.[答案](1)1.2 W(2)1.84 W(1)电源的伏安特性图象(路端电压与电流的关系图象)①关系式：U＝E－Ir.②用图象表示如下列图．a ．U －I 图象是一条斜向下的直线．B ．纵轴的截距等于电源的电动势E ；横轴的截距等于外电路短路时的电流I 0＝Er. c ．直线斜率的绝对值等于电源的内阻，即r ＝E I 0＝tan θ.θ越大，明确电源的内阻越大．(2)非线性元件有关问题的求解，关键在于确定其实际电压和电流，确定方法如下： ①先根据闭合电路欧姆定律，结合实际电路写出元件的电压U 随电流I 的变化关系． ②在原U －I 图象中，画出U 、I 关系图象． ③两图象的交点坐标即为元件的实际电流和电压．④假设遇到两元件串联或并联在电路中，如此要结合图形看电压之和或电流之和确定其实际电流或实际电压的大小．【跟进题组】考向1 闭合电路欧姆定律的计算1．飞行器在太空飞行，主要靠太阳能电池提供能量．假设有一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ．假设将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，如此它的路端电压是( )A ．0.10 VB ．0.20 VC ．0.30 VD ．0.40 V解析：选D.电源没有接入外电路时，路端电压值等于电源电动势，所以电动势E ＝800 mV.由闭合电路欧姆定律得短路电流I 短＝E r ，所以电源内阻r ＝E I 短＝800×10－340×10－3Ω＝20 Ω，该电源与20 Ω的电阻连成闭合电路时，电路中电流I ＝ER ＋r ＝80020＋20mA ＝20 mA ，所以路端电压U ＝IR ＝400 mV ＝0.4 V ，D 正确．考向2 闭合电路欧姆定律的图象应用2．(多项选择)如下列图，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2，3.5)、Q (6，5)．如果把该小灯泡分别与电源1、电源2单独连接，如此如下说法正确的答案是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10解析：选AB.根据题图可知，E 1＝E 2＝10 V ，r 1＝54Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，选项A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标分别表示该小灯泡在这两种连接状态下的工作电流和工作电压，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552Ω，R 2＝56Ω，所以选项C 、D 错误．电路的动态分析问题 【知识提炼】1．电路动态分析的方法(1)程序法：根本思路是“局部→整体→局部〞．即(2)极限法：因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)串反并同法：“串反〞是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同〞是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．2．电路故障问题的分析方法与技巧 (1)故障特点①断路特点：表现为电路中的两点间电压不为零而电流为零，并且这两点与电源的连接局部没有断点．②短路特点：用电器或电阻发生短路，表现为有电流通过电路但其两端电压为零． (2)检查方法①电压表检测：如果电压表示数为零，如此说明可能在并联路段之外有断路，或并联路段短路．②欧姆表检测：当测量值很大时，表示该处是断路，当测量值很小或为零时，表示该处是短路．在运用欧姆表检测时，电路一定要切断电源．③电流表检测：当电路中接有电源时，可用电流表测量各局部电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，要注意电流表的极性和量程．④假设法：将整个电路划分为假设干局部，然后逐一假设某局部电路发生某种故障，运用闭合电路或局部电路的欧姆定律进展推理．【典题例析】(多项选择)(高考某某卷)如图，电路中定值电阻阻值R 大于电源内阻阻值r .将滑动变阻器的滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表A 示数变化量的绝对值为ΔI ，如此( )A ．A 的示数增大B ．V 2的示数增大C ．ΔU 3与ΔI 的比值大于rD ．ΔU 1大于ΔU 2[审题指导] 先分析电路的结构，当滑动变阻器连入电路的阻值变化时，会引起V 1、V 2、V 3、A 表的变化，结合图形得出ΔUΔI的含义．[解析] 变阻器滑片向下滑动，连入电路中的电阻R 变减小，由I ＝ER ＋R 变＋r，A 表示数增大，故A 正确；V 2表测量的是电源的输出电压，U 2＝E －Ir 减小，故B 错误；由于R 是定值电阻，如此ΔU 1ΔI ＝R ，如图甲所示，又由U 2＝E －Ir ，如此ΔU 2ΔI＝r ，如图乙所示，所以，ΔU 1＝ΔI ×R ，ΔU 2＝ΔI ×r ，又因R ＞r ，得ΔU 1大于ΔU 2，故D 正确；同理，U 3＝E －I (r ＋R )，ΔU 3ΔI＝r ＋R ，故C 正确．[答案] ACD【跟进题组】考向1 直流电路的动态分析1.如下列图，电源内阻不能忽略，电流表、电压表均可视为理想电表，在滑动变阻器R 的触头从a 端滑到b 端的过程中( )A ．电压表V 的示数先增大后减小，电流表A 的示数增大B ．电压表V 的示数先增大后减小，电流表A 的示数减小C ．电压表V 的示数先减小后增大，电流表A 的示数增大D ．电压表V 的示数先减小后增大，电流表A 的示数减小解析：选A ．在滑动变阻器R 的触头从a 端滑到b 端的过程中，外电阻先增大后减小，路端电压先增大后减小，电压表V 的示数先增大后减小，电流表A 的示数一直增大，选项A 正确．考向2 含容电路的动态分析2．(2017·石家庄模拟)在如下列图的电路中，电源的负极接地，其电动势为E 、内电阻为r ，R 1、R 2为定值电阻，R 3为滑动变阻器，C 为电容器，A 、V 为理想电流表和电压表．在滑动变阻器滑动头P 自a 端向b 端滑动的过程中，如下说法中正确的答案是( )A ．电压表示数变小B ．电流表示数变小C ．电容器C 所带电荷量增多D ．a 点的电势降低解析：选D.在滑动变阻器滑动头P 自a 端向b 端滑动的过程中，变阻器接入电路的电阻减小，外电路总电阻减小，干路电流I 增大，电阻R 1两端电压增大，如此电压表示数变大．电阻R 2两端的电压U 2＝E －I (R 1＋r )，I 增大，如此U 2变小，电容器两板间电压变小，其带电荷量减小．根据外电路中顺着电流方向，电势降低，可知a点的电势大于零．a点的电势等于R2两端的电压，U2变小，如此a点的电势降低，通过R2的电流I2减小，通过电流表的电流I A＝I－I2，I增大，I2减小，如此I A增大，即电流表示数变大，A、B、C错误，D 正确．考向3 对电路的故障分析3.如下列图的电路，闭合开关，灯L1、L2正常发光．由于电路出现故障，突然发现L1变亮，L2变暗，电流表的读数变小，根据现象分析，发生的故障可能是( )A．R1断路B．R2断路C．R3短路D．R4短路解析：选A．等效电路如下列图．假设R1断路，电路的外电阻变大，总电流减小，路端电压变大，L1两端电压变大，L1变亮；ab局部电路结构没变，电流仍按原比例分配，总电流减小，通过L2、R4的电流都减小，故A项正确．假设R2断路，总电阻变大，总电流减小，ac局部电路结构没变，电流仍按原比例分配，R1、L1中电流都减小，与题意相矛盾，故B项错误．假设R3短路或R4短路，总电阻减小，总电流增大，电流表A中电流变大，与题意相矛盾，故C、D项错误．1．“串反并同法〞的须知事项：“串反并同法〞的应用条件为单变量电路．对于多变量引起的电路变化，假设各变量对同一对象分别引起的效果一样，如此该方法适用；假设各变量对同一对象分别引起的效果不一样，如此“串反并同法〞不适用．2．电路中断路与短路的故障分析方法：首先要确定是哪个局部出现了什么问题，如果是短路，如此直接当成一根导线处理；如果是断路，如此直接像开关一样断开该条线路，由于电路结构被破坏，需要重新绘画电路图，然后Ｋ运用动态电路分析方法去分析，但要注意电路被破坏后电表从支路转为干路还是从干路转为支路，分析时要有理有据，常用的依据有欧姆定律以与电阻的串、并联规律等．Ｋ电源功率的计算【知识提炼】电源总功率任意电路：P 总＝EI ＝P 出＋P 内纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r 电源内部消耗的功率P 内＝I 2r ＝P 总－P 出 电源的输出功率 任意电路：P 出＝UI ＝P 总－P 内纯电阻电路：P 出＝I 2R ＝E 2R 〔R ＋r 〕2 P 出与外电阻R 的关系电源的效率任意电路：η＝P 出P 总×100%＝U E ×100% 纯电阻电路：η＝R R ＋r ×100%【典题例析】(2017·西安模拟)如下列图，E ＝8 V ，r ＝2 Ω，R 1＝8 Ω，R 2为变阻器接入电路中的有效阻值，问：(1)要使变阻器获得的电功率最大，如此R 2的取值应是多大？这时R 2的功率是多大？(2)要使R 1得到的电功率最大，如此R 2的取值应是多大？R 1的最大功率是多大？这时电源的效率是多大？(3)调节R 2的阻值，能否使电源以最大的功率E 24r输出？为什么？ [审题指导] (1)R 1为定值电阻，电功率最大的条件是什么？(2)R 2为可变电阻，其电功率最大的条件是什么？(3)电源输出最大功率为E 24r的条件是什么？ [解析] (1)将R 1和电源(E ，r )等效为一新电源，如此新电源的电动势E ′＝E ＝8 V内阻r ′＝r ＋R 1＝10 Ω，且为定值利用电源的输出功率随外电阻变化的结论知，当R 2＝r ′＝10 Ω时，R 2有最大功率，即P 2max ＝E ′24r ′＝824×10W ＝1.6 W. (2)因R 1是定值电阻，所以流过R 1的电流越大，R 1的功率就越大．当R 2＝0时，电路中有最大电流，即I max ＝E R 1＋r＝0.8 A R 1的最大功率P 1max ＝I 2max R 1＝5.12 W这时电源的效率η＝R 1R 1＋r×100%＝80%. (3)不能．因为即使R 2＝0，外电阻R 1也大于r ，不可能有E 24r的最大输出功率．此题中，当R 2＝0时，外电路得到的功率最大．[答案] (1)10 Ω 1.6 W (2)0 5.12 W 80%(3)不能 理由见解析电源输出功率的极值问题的处理方法对于电源输出功率的极值问题，可以采用数学中求极值的方法，也可以采用电源的输出功率随外电阻的变化规律来求解．但应当注意的是，当待求的最大功率对应的电阻值不能等于等效电源的内阻时，此时的条件是当电阻值最接近等效电源的内阻时，电源的输出功率最大．假设一电源的电动势为E ，内阻为r ，外电路有一可调电阻R ，电源的输出功率为：P 出＝I 2R ＝E 2R 〔R ＋r 〕2＝E 2〔R －r 〕2R ＋4r . 由以上表达式可知电源的输出功率随外电路电阻R 的变化关系为：(1)当R ＝r 时，电源的输出功率最大，为P m ＝E 24r； (2)当R ＞r 时，随着R 的增大，电源的输出功率越来越小；(3)当R ＜r 时，随着R 的增大，电源的输出功率越来越大；(4)当P 出＜P m 时，每个输出功率对应两个外电阻阻值R 1和R 2，且R 1R 2＝r 2.(多项选择)(2017·某某高三模拟)如下列图为两电源的U －I 图象，如此如下说法正确的答案是( )A ．电源①的电动势和内阻均比电源②大B ．当外接一样的电阻时，两电源的输出功率可能相等C ．当外接一样的电阻时，两电源的效率可能相等D ．不论外接多大的一样电阻，电源①的输出功率总比电源②的输出功率大解析：选AD.图线在U 坐标轴上的截距等于电源电动势，图线的斜率的绝对值等于电源的内阻，因此A 对；作外接电阻R 的U －I 图线分别交电源①、②的伏安特性曲线于S 1、S 2两点，电源的工作点横、纵坐标的乘积IU 为电源的输出功率，由图可知，无论外接多大电阻，两工作点S 1、S 2横、纵坐标的乘积都不可能相等，且电源①的输出功率总比电源②的输出功率大，故B 错，D 对；电源的效率η＝P 出P 总＝I 2R I 2〔R ＋r 〕＝R R ＋r，因为电源内阻不同如此电源效率不同，C 错．1.(2015·高考卷)如下列图，其中电流表A 的量程为 0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．假设用电流表A 的表盘刻度表示流过接线柱1 的电流值，如此如下分析正确的答案是( )A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C.设电流表A 的内阻为R A ，用电流表A 的表盘刻度表示流过接线柱1的电流值时，假设将接线柱1、2接入电路，根据并联电路的特点，(I 1－I A )R 1＝I A R A ，解得I 1＝3I A ＝0.06 A ，如此每一小格表示0.06 A ；假设将接线柱1、3接入电路，如此(I 2－I A )R 1＝I A R A ，解得I 2＝3I A ＝0.06 A ，如此每一小格表示0.06 A ．选项C 正确．2.(多项选择)(2016·高考江苏卷)如下列图的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，如下说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A 解析：选AC.开关S 闭合后，外电路的总电阻为R ＝10 Ω，路端电压U ＝E R ＋r R ＝1212×10 V ＝10 V ，A 项正确；电源的总功率P ＝E 2R ＋r ＝12 W ，B 项错误；由于两条支路的电流均为I ′＝1020A ＝0.5 A ，因此a 、b 两点间的电压为U ab ＝0.5×(15－5) V ＝5 V ，C 项正确；a 、b 两点用导线连接后，外电阻R ′＝2×5×155＋15Ω＝7.5 Ω，因此电路中的总电流I ＝E R ′＋r＝129.5 A ≈1.26 A ，D 项错误． 3．(多项选择)在如下列图的电路中，闭合开关S ，将滑动变阻器的滑片P 向下滑动后，假设电流表A 和电压表V 1、V 2、V 3四个电表的示数变化量的绝对值分别为ΔI 、ΔU 1、ΔU 2、ΔU 3，如此在滑片P 向下滑动的过程中，如下说法正确的答案是( )A ．ΔU 1ΔI 变大B ．ΔU 2ΔI不变 C ．ΔU 3ΔI 不变 D ．ΔU 3ΔI变大 解析：选BC.ΔU 1ΔI ＝r ，是电源内阻，保持不变，A 错误；ΔU 2ΔI＝R 1，是定值，选项B 正确；ΔU 3ΔI＝r ＋R 1，是定值，选项C 正确，选项D 错误． 4．(多项选择)在探究电路故障时，某实验小组设计了如下列图的电路，当电键闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A 的亮度变暗，小灯泡B 的亮度变亮．如此如下对电路故障的分析正确的答案是( )A ．可能是定值电阻R 1短路B ．可能是定值电阻R 2断路C ．可能是定值电阻R 3断路D．可能是定值电阻R4短路解析：选BC.由于小灯泡A串联于干路中，且故障发生后小灯泡A变暗，可知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D.假设R2断路，如此R1和小灯泡B所在支路的电压增大，而R2的断路又使小灯泡B分配的电压增大，故小灯泡B变亮，选项B对；假设R3断路，必引起与之并联的支路(即R1所在支路)中电流增大，小灯泡B分得的电流也变大，小灯泡B变亮，应当选项C对．5．(多项选择)(2017·山西四校联考)如下列图，电源电动势E＝9 V，内电阻r＝4.5 Ω，变阻器R1的最大电阻R m＝5.0 Ω，R2＝1.5 Ω，R3＝R4＝1 000 Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平行板电容器中间引入一带电微粒恰能静止．那么( )A．在题设条件下，R1接入电路的阻值应为3 Ω，电源的输出功率应为4.5 WB．引入的微粒带负电，当开关接向b(未接触b)的过程中，微粒将向下运动C．在题设条件下，当R1的阻值增大时，R2两端的电压增大D．在题设条件下，当开关接向b后，流过R3的电流流向为d→c解析：选AD.选项A中在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，可知R1＋R2＝r，R2＝1.5 Ω，如此R1＝3 Ω.电源的输出功率P m＝E24r＝4.5 W，应当选项A 正确；选项B中在开关S与a接触且当电路稳定时，在平行板电容器正中央引入一带电微粒，恰能静止，微粒受重力和电场力作用而处于平衡状态．而上极板带正电，可知微粒带负电．当开关接向b(未接触b)的过程中，电容器所带的电荷量未变，电场强度也不变，所以微粒不动，应当选项B错误；选项C中电容器所在的支路相当于断路，在题设条件下，R1和R2与电源构成串联电路，R1的阻值增大时，总电阻增大，总电流减小，R2两端的电压减小，应当选项C错误；选项D中在题设条件下，开关接a时，上极板带正电，当开关接向b后，下极板带正电，流过R3的电流流向为d→c，应当选项D正确．一、单项选择题1．两个一样的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；假设将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，如此电源的内阻为( )A ．4RB ．RC ．R2 D ．无法计算 解析：选B.当两电阻串联接入电路中时I ＝E 2R ＋r ，当两电阻并联接入电路中时I ＝E R2＋r×12，由以上两式可得：r ＝R ，应当选项B 正确． 2.(2017·大连模拟)如下列图，电源电动势为3 V ，内阻为1 Ω，电阻R 1、R 2、R 3、R 4的阻值均为3 Ω，电表均视为理想电表，如此如下说法不正确的答案是( )A ．闭合开关S ，电流表示数约为0.23 AB ．闭合开关S ，电压表示数约为1.3 VC ．如果撤去电压表所在的整个支路，闭合开关S ，电流表示数约为0.43 AD ．如果撤去电流表所在的整个支路，闭合开关S ，电压表示数约为1.4 V解析：选A ．闭合开关S ，电阻R 1、R 2被短路，电路中的电流I ＝E R 3＋R 4＋r≈0.43 A ；电压表测的是R 3两端的电压，U ＝IR 3≈1.3 V ；撤去电压表所在支路，闭合开关S ，电路中的电流不变，仍然为0.43 A ；撤去电流表所在支路，电路为R 1、R 2、R 3、R 4串联，电压表测量R 2、R 3的电压，整个回路的电流为I ′＝E R 1＋R 2＋R 3＋R 4＋r ＝313A ，故电压表示数为U ′＝I ′(R 2＋R 3)≈1.4 V.3.将电学元件按照如下列图的方式连接，两电表均为理想电表，电源有一定的内阻．现闭合电键，将滑动变阻器的触头向下缓慢移动，如此( )A ．两电表的读数均增大B ．小灯泡b 的亮度变暗，电流表的读数变小C ．小灯泡a 的亮度变亮，电压表的读数变小D ．电容器两极板所带的电荷量增加解析：选C.滑动变阻器的触头向下缓慢移动时，其接入电路的电阻值减小，导致总电阻减小，根据“串反并同〞规律可知：电压表读数减小、小灯泡b 变暗，电流表读数变大、小灯泡a 变亮，电容器C 两端的电压等于小灯泡b 两端的电压，逐渐减小，所以电容器C 所带电荷量减少，C 正确，A 、B 、D 错误．4．(2017·重庆江津中学月考)两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．根据数据描绘了如图乙所示的两条U －I 直线．如此图象中两直线的交点表示的物理意义是( )A ．滑动变阻器的滑动头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：选B.由图乙可得，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率最大，B 项正确；R 0消耗的功率P ＝IU 2＝0.5 W ，C 项错误；电源的效率η＝IE －I 2r IE，电流越小效率越大，可见滑动变阻器的滑动头P 滑到最右端时效率最大，D 项错误．5.在如下列图的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是( )A ．L 1灯丝烧断B ．电阻R 2断路C ．电阻R 2短路。
