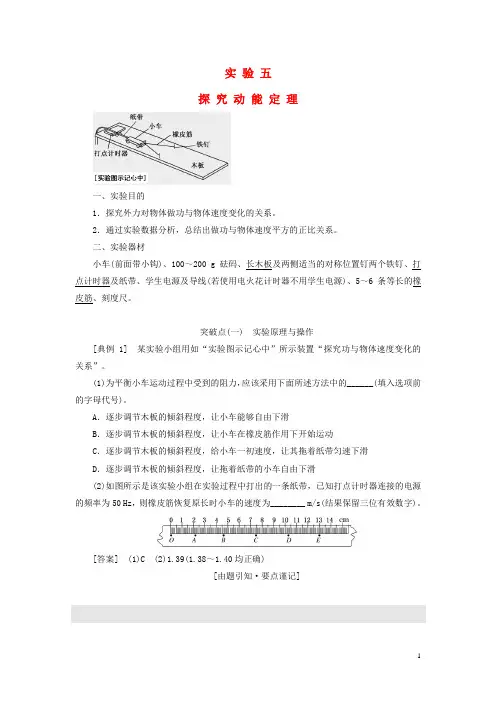

实验五探究动能定理一、实验目的1．探究外力对物体做功与物体速度变化的关系。
2．通过实验数据分析，总结出做功与物体速度平方的正比关系。
二、实验器材小车(前面带小钩)、100～200 g砝码、长木板及两侧适当的对称位置钉两个铁钉、打点计时器及纸带、学生电源及导线(若使用电火花计时器不用学生电源)、5～6条等长的橡皮筋、刻度尺。
突破点(一) 实验原理与操作[典例1] 某实验小组用如“实验图示记心中”所示装置“探究功与物体速度变化的关系”。
(1)为平衡小车运动过程中受到的阻力，应该采用下面所述方法中的______(填入选项前的字母代号)。
A．逐步调节木板的倾斜程度，让小车能够自由下滑B．逐步调节木板的倾斜程度，让小车在橡皮筋作用下开始运动C．逐步调节木板的倾斜程度，给小车一初速度，让其拖着纸带匀速下滑D．逐步调节木板的倾斜程度，让拖着纸带的小车自由下滑(2)如图所示是该实验小组在实验过程中打出的一条纸带，已知打点计时器连接的电源的频率为50 Hz，则橡皮筋恢复原长时小车的速度为________ m/s(结果保留三位有效数字)。
[答案] (1)C (2)1.39(1.38～1.40均正确)[由题引知·要点谨记]1.实验原理的理解[对应第1题]1为使橡皮筋的拉力所做的功为合外力对小车所做的功，必须平衡小车的摩擦力。
2利用小车拖着纸带，小车匀速运动则摩擦力才算被平衡，此操作一是可通过纸带观察小车是否匀速，二是可同时平衡纸带运动所受的阻力。
2.利用纸带确定小车的末速度[对应第(2)题](1)橡皮筋恢复原长时小车已匀速，故应利用纸带上间距相等的部分计算小车速度。
(2)利用v ＝x t计算小车的速度，为减小测量误差，所选的范围应尽量长些，如本题可选BE 段。
(3)注意刻度尺的精度、估读及单位，注意对结果有效数字的要求。
[集训冲关] 1．(2017·湖南四校联考)某实验小组要探究力对物体做的功与物体获得的速度的关系，选取的实验装置如“实验图示记心中”所示。

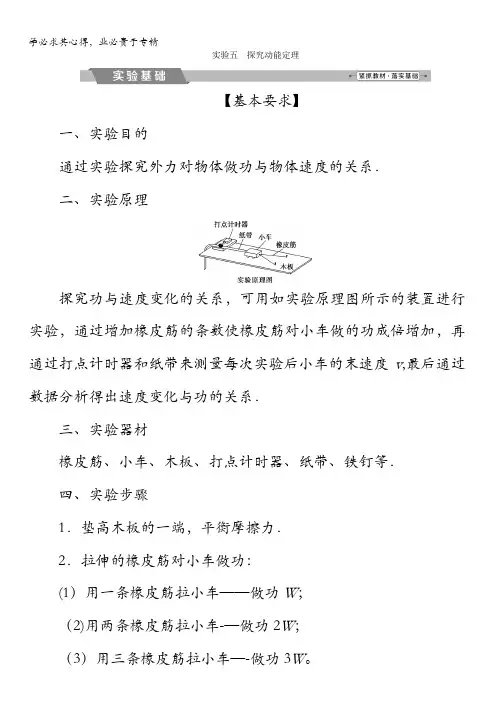

实验五探究动能定理【基本要求】一、实验目的通过实验探究外力对物体做功与物体速度的关系．二、实验原理探究功与速度变化的关系，可用如实验原理图所示的装置进行实验，通过增加橡皮筋的条数使橡皮筋对小车做的功成倍增加，再通过打点计时器和纸带来测量每次实验后小车的末速度v,最后通过数据分析得出速度变化与功的关系．三、实验器材橡皮筋、小车、木板、打点计时器、纸带、铁钉等．四、实验步骤1．垫高木板的一端，平衡摩擦力．2．拉伸的橡皮筋对小车做功：(1）用一条橡皮筋拉小车——做功W；（2)用两条橡皮筋拉小车-—做功2W；（3）用三条橡皮筋拉小车—-做功3W。
3．测出每次做功后小车获得的速度v.4．分别用各次实验测得的v和W绘制W－v或W－v2、W－v3……图象，直到明确得出W和v的关系．五、实验结论物体速度v与外力做功W间的关系为W∝v2。
【方法规律】一、数据处理1．求小车的速度：利用纸带上点迹均匀的一段测出两点间的距离x，则v＝错误!（其中T为打点周期）．2．实验数据处理：在坐标纸上画出W－v和W－v2图象（“W"以一根橡皮筋做的功为单位）．根据图象得出W∝v2。
二、误差分析1．误差的主要来源是橡皮筋的长度、粗细不一,使橡皮筋的拉力做功W与橡皮筋的条数不成正比．2．没有完全平衡摩擦力或平衡摩擦力时倾角过大也会造成误差．3．利用打上点的纸带计算小车的速度时，测量不准带来的误差．三、注意事项1．平衡摩擦力的方法是轻推小车,由打在纸带上的点是否均匀判断小车是否匀速运动．2．测小车速度时，应选纸带上点均匀分布的部分．3．橡皮筋应选规格一样的．力对小车做的功以一条橡皮筋做的功为单位即可，不必计算出具体数值．4．小车质量应大一些，使纸带上打的点多一些．对实验原理和误差分析的考查(高考天津卷)某同学把附有滑轮的长木板平放在实验桌上,将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系．此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等．组装的实验装置如图所示．（1）若要完成该实验，必需的实验器材还有哪些________________．(2）实验开始时,他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行．他这样做的目的是下列的哪个________（填字母代号)．A．避免小车在运动过程中发生抖动B．可使打点计时器在纸带上打出的点迹清晰C．可以保证小车最终能够实现匀速直线运动D．可在平衡摩擦力后使细绳拉力等于小车受的合力（3)平衡摩擦力后,当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，难以选到合适的点计算小车速度．在保证所挂钩码数目不变的条件下,请你利用本实验的器材提出一个解决方法：____________________________________________________________________________________________________ __________________。

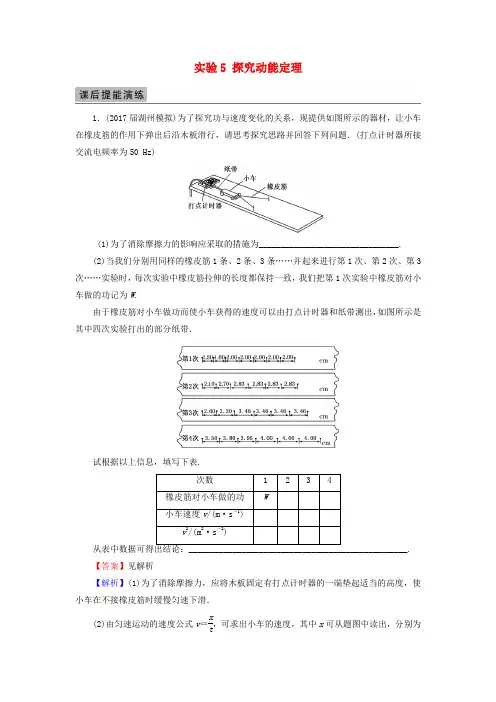

实验5 探究动能定理1．(2017届湖州模拟)为了探究功与速度变化的关系，现提供如图所示的器材，让小车在橡皮筋的作用下弹出后沿木板滑行，请思考探究思路并回答下列问题．(打点计时器所接交流电频率为50 Hz)(1)为了消除摩擦力的影响应采取的措施为________________________________. (2)当我们分别用同样的橡皮筋1条、2条、3条……并起来进行第1次、第2次、第3次……实验时，每次实验中橡皮筋拉伸的长度都保持一致，我们把第1次实验中橡皮筋对小车做的功记为W .由于橡皮筋对小车做功而使小车获得的速度可以由打点计时器和纸带测出，如图所示是其中四次实验打出的部分纸带．试根据以上信息，填写下表.【答案】见解析【解析】(1)为了消除摩擦力，应将木板固定有打点计时器的一端垫起适当的高度，使小车在不接橡皮筋时缓慢匀速下滑．(2)由匀速运动的速度公式v ＝xt，可求出小车的速度，其中x 可从题图中读出，分别为2.00 cm,2.83 cm，3.46 cm，4.00 cm，交流电频率为50 Hz，故T＝0. 02 s.2．某学习小组利用如图所示的装置验证动能定理．(1)将气垫导轨调至水平，安装好实验器材，从图中读出两光电门中心之间的距离s＝________ cm；(2)测量挡光条的宽度d，记录挡光条通过光电门1和2所用的时间Δt1和Δt2，并从拉力传感器中读出滑块受到的拉力F，为了完成实验，还需要直接测量的一个物理量是________________________________________________________________________；(3)该实验是否需要满足砝码盘和砝码的总质量远小于滑块、挡光条和拉力传感器的总质量？________.(填“是”或“否”)【答案】(1)50.00 (2)滑块、挡光条和拉力传感器的总质量M(3)否3．如图所示，某组同学借用“探究a与F，m之间的定量关系”的相关实验思想、原理及操作，进行“研究合外力做功和动能变化的关系”的实验：(1)为达到平衡阻力的目的，取下细绳及托盘，通过调整垫片的位置，改变长木板的倾斜程度，根据打出的纸带判断小车是否做________运动．(2)连接细绳及托盘，放入砝码，通过实验得到如图所示的纸带．纸带上O为小车运动起始时刻所打的点，选取时间间隔为0.1 s的相邻计数点A，B，C，D，E，F，G.实验时小车所受拉力为0.2 N，小车的质量为0.2 kg.请计算小车所受合外力做的功W 和小车动能的变化ΔE k ，补填表中空格(结果保留至小数点后第4位).k (3)实验前已测得托盘质量为7.7×10－3kg ，实验时该组同学放入托盘中的砝码质量应为________ kg(g 取9.8 m/s 2，结果保留至小数点后第3位)．【答案】(1)匀速直线(或匀速) (2)0.111 5 0.110 5 (3)0.015【解析】(1)取下细绳与托盘后，当摩擦力恰好被平衡时，小车与纸带所受合力为零，获得初速度后应做匀速直线运动．(2)由题图可知OF ＝55.75 cm ，再结合v t2＝v 可得打下计数点F 时的瞬时速度v F ＝OG－OE ＝1.051 m/s ，故W ＝F ·OF ＝0.111 5 J ，ΔE k ＝12Mv 2F ≈0.110 5 J.(3)根据牛顿第二定律有：对小车，F ＝Ma ，得a ＝1.0 m/s 2；对托盘及砝码，(m ＋m 0)g －F ＝(m ＋m 0)a ，故有m ＝Fg －a －m 0＝0.29.8－1.0kg －7.7×10－3kg≈0.015 kg.。
