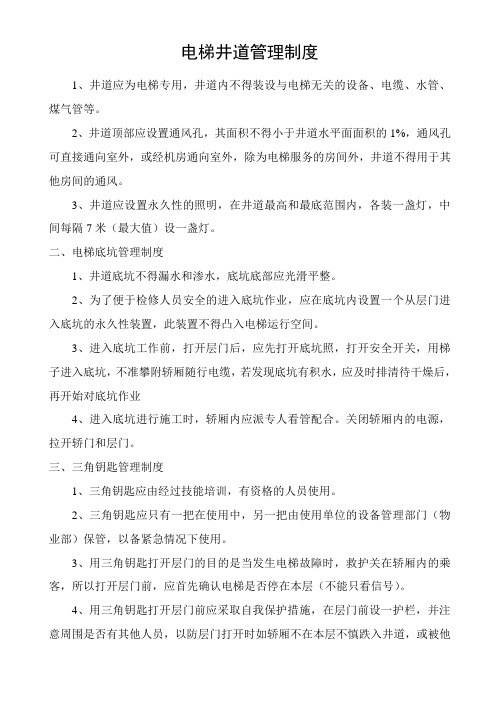

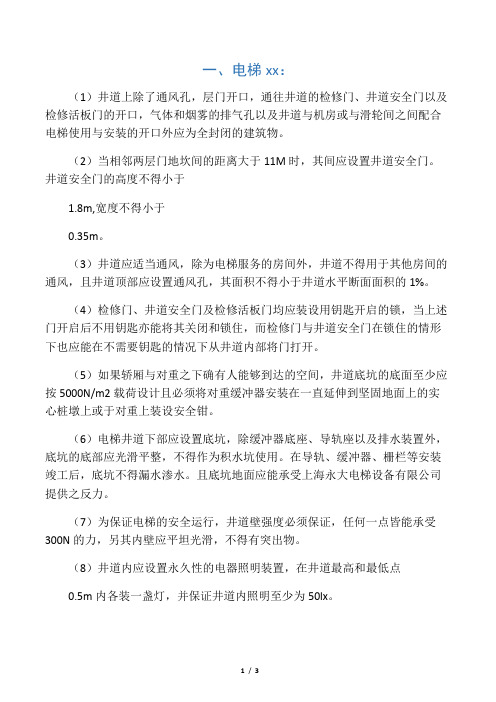

电梯井道的专用

持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
HW：井道净宽
HD：井道净深
OP：开门净宽 H ：开门净高
CW：轿厢净宽 CD：轿厢净深
㈢.开门尺寸的确定 1、公司各种开门规格
⑴、中分门 700~1100mm,间隔100㎜
⑵、双折门 700~1800,间隔100㎜
⑶、中分双折门 1200~2600,间隔100㎜
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
额定载重量超过2500㎏，每增加100㎏，轿厢 有效面积增加0.16㎡。
轿厢最小有效面积仅适用于乘客电梯。乘客数量按 公式（额定载重量÷75）计算，计算的结果向下圆整 到最近的整数。
20人的最小有Leabharlann Baidu面积为3.13㎡，每增加一人轿厢面 积增加0.115㎡。 轿厢面积=轿厢净宽×轿厢净深+门口区域面积
序号
额定载重㎏
1
400
2
630
3
800
4
1000
5
1250
6
1600
7
2000
8
2500
9
3000
10
4000
11
5000
轿厢最大有效面积㎡ 1.17 1.66 2.00 2.40 2.90 3.56 4.20 5.00 5.80 7.40 9.00
轿厢最小有效面积㎡ 0.98 1.45 1.73 2.15 2.57 2.245
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
4、对重后置时客梯中分门轿厢最大净尺寸 ⑴、载重量≤1250kg 且速度≤1.75 最大CW=（HW-550） 最大CD=（HD-700） ⑵、除⑴外 最大CW=（HW-600） 最大CD=（HD-700）
数值小数点前两位50间隔向下圆整。 注意:面积CW*CD必须符合国家标准
轿厢与对重能做相对运动，是 靠曳引绳和曳引轮间的摩擦力为实 现的。
曳 引 机
导 向 轮 轿 厢
对 重
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
三、电梯土建总体布置图
雷德电梯有限公司技术研发部
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
对重轮 轿厢
雷德电梯有限公司技术研发部
对重
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
中分门：层门或轿门，由门口中间各自向左、右以相同速度开启的门。 旁开门：层门或轿门的两扇门，以两种不同速度向同一侧开启的门。 左开门：面对轿厢，向左方向开启的层门或轿门。 右开门：面对轿厢，向右方向开启的层门或轿门。 垂直中分门：层门或轿厢的门，由门口中间以相同速度各自向上、下开启的门。 有齿轮曳引机：电动机通过减速齿轮箱驱动曳引轮的曳引机。 无齿轮曳引机：电动机直接驱动曳引轮的曳引机。 自动扶梯：带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备。 自动人行道：带有循环运行（板式或带式）走道，用于水平或倾斜角不大于12度输 送乘客的固定电力驱动设备。 倾斜角：梯级、踏板或胶带运行方向与水平面构成的最大角度。 自动扶梯提升高度：自动扶梯进出口两楼层底板之间的垂直距离。 理论输送能力：自动扶梯或自动人行道，在每小时内理论上能够输送的人数。
限速器
轿顶轮
主导轨 操纵箱 ※
爬梯
电梯 门
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
四、电梯主参数确定
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
5、对重侧置时货梯轿厢最大净尺寸 ⑴、载重量≤ 2000kg 最大CW=（HW-940） 最大CD=（HD-450）
1000㎏客梯优先采用900㎜开门宽度； 800㎏客梯优先采用800㎜开门宽度；
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
2、对重后置时最大开门尺寸 ⑴、中分门
最大OP=（HW-250）/2 ⑵、双折门
最大OP=（HW-400）/1.5 ⑶、中分双折门
最大OP=（HW-400）/1.5
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
二、电梯运行的基本原理、结构及制造许可明细
曳引钢丝绳绕过曳引轮，一端 连接轿厢，一端连接对重装置。轿 厢与对重装置的重力使曳引钢丝绳 压紧在曳引轮槽内产生摩擦力，这 样曳引轮转动，驱动钢丝绳拖动轿 厢和对重做相对运动，即轿厢上升， 对重下降；轿厢下降，对重上升。 于是轿厢就在井道中沿导轨上下往 复运行。
数值小数点前三位向下圆整。 观光电梯询问技术部。
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
3、对重侧置时最大开门尺寸
⑴、中分门 最大OP=（HW-600）/2
⑵、双折门 最大OP=（HW-400）/1.5
⑶、中分双折门 最大OP=（HW-700）/1.5
数值小数点前三位向下圆整。
雷德电梯有限公司技术研发部
电梯土建知识
技术支持电话：4006859189
持久的技术研发与高新技术的应用是制造优质产品的坚实保障
雷德电梯有限公司技术研发部
一、电梯的名词解释 电梯：运行在至少两列垂直的或倾斜角小于15度的刚性导轨之间的具有一个厢体的 服务于规定楼层的固定升降设备。 电梯的提升高度：从底层端站楼面至顶层端站楼面之间的垂直距离。 基站：轿厢无投入运行指令时停靠的层站。 层间距离：两个相邻停靠层站层门地坎之间的距离。 井道宽度：平行于轿厢宽度方向井道壁内表面之间的水平距离。 井道深度：垂直于井道宽度方向井道壁内有之间的距离。 底坑深度：由底层端站地板到井道底坑地板之间的垂直距离。 顶层高度：由顶层端站地板至井道顶板下最突出构件之间的垂直距离。 轿厢宽度：平行于轿厢入口宽度的方向，在距轿厢底1m高处测得的轿厢壁两个内 表面之间的水平距离。 轿厢深度：垂直于轿厢宽度的方向，在距轿厢底部1m高处测得的轿厢壁两个内表 面之间的水平距离。 轿厢高度：从轿厢内部测得地板至轿厢顶部之间的垂直距离（轿厢顶灯罩和可拆卸 的吊顶在此距离之内）。
