电梯井内脚手架施工方案本工程的电梯井道内脚手架施工方案适用于萍乡市九岭蓉嘉棚户区安置项目的3#和4#楼电梯井内。
该项目地下二层，地上31、34层，采用框架剪力墙结构和旋挖成孔灌注桩基础。
3#楼建筑面积为.9m2，4#楼建筑面积为.68m2，3#楼屋顶相对标高为99.6米，4#楼屋顶相对标高为98.9米。
本工程采用防水等级为二级，地下室混凝土抗渗等级为P6，抗震等级为三级，耐火等级为一级，结构使用年限为50年，结构安全等级为二级。
在脚手架搭设技术与工艺方面，钢管的规格为Ф48×3.0㎜，表漆为黄色。
钢管的质量符合国家标准《直缝电焊钢管》(GB/T)或《低压流体输送用焊接钢管》(GB/T3092)，钢号为Q235-A级钢。
禁止使用严重锈蚀、弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的管材。
立杆两端面切口须平直，严禁有斜口、毛口、卷口等现象。
扣件符合国家标准《钢管脚手架扣件》(GB)，禁止使用脆裂、变形、滑丝、无出厂合格证和生产许可证或无检测合格证明的扣件。
在螺栓拧紧扭力距达65N·m时，不得发生破坏。
新、旧扣件均应进行防锈处理。
九夹板的规格为1800㎜×1200㎜，表面平整光滑，禁止使用脆裂、破损、腐蚀的九夹板。
拉结用材的钢管规格为Ф48×3.0㎜，锚固元钢的质量符合国家标准《钢筋混凝土用钢筋》(GB1499)，钢号为HPB235，禁止使用螺纹钢材料，严禁使用严重锈蚀、有裂纹、废料拼接、无出厂合格证的产品材料。
在搭设尺寸方面，立杆纵距为1.4米，横距为0.8米，离井壁的尺寸为300mm。
步距为h=1.8m，搁栅杆间距为@=350～400㎜，拉撑点间距为二步四角3.6m(高度方向)和4角(水平方向)，扣件扭力矩为50N·m。
在搭设技术与工艺方面，本工程采用内电梯井脚手架搭设方案。
立杆的搭设需要注意立杆纵距和横距的尺寸，以及离井壁的距离。

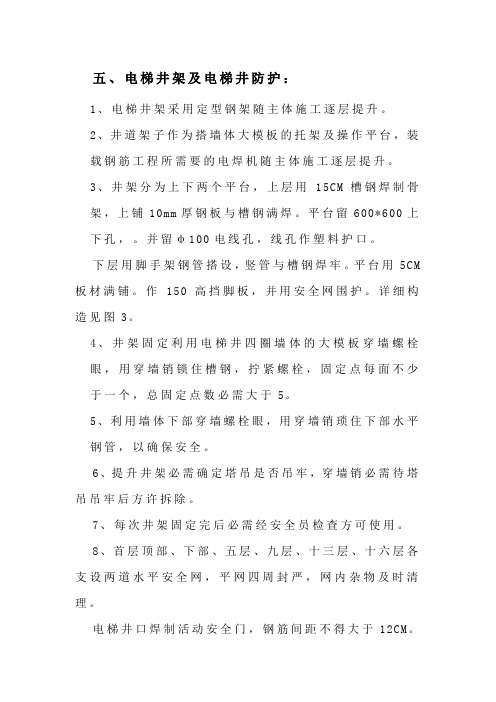

五、电梯井架及电梯井防护：1、电梯井架采用定型钢架随主体施工逐层提升。
2、井道架子作为搭墙体大模板的托架及操作平台，装载钢筋工程所需要的电焊机随主体施工逐层提升。
3、井架分为上下两个平台，上层用15CM槽钢焊制骨架，上铺10mm厚钢板与槽钢满焊。
平台留600*600上下孔，。
并留φ100电线孔，线孔作塑料护口。
下层用脚手架钢管搭设，竖管与槽钢焊牢。
平台用5CM 板材满铺。
作150高挡脚板，并用安全网围护。
详细构造见图3。
4、井架固定利用电梯井四圈墙体的大模板穿墙螺栓眼，用穿墙销锁住槽钢，拧紧螺栓，固定点每面不少于一个，总固定点数必需大于5。
5、利用墙体下部穿墙螺栓眼，用穿墙销琐住下部水平钢管，以确保安全。
6、提升井架必需确定塔吊是否吊牢，穿墙销必需待塔吊吊牢后方许拆除。
7、每次井架固定完后必需经安全员检查方可使用。
8、首层顶部、下部、五层、九层、十三层、十六层各支设两道水平安全网，平网四周封严，网内杂物及时清理。
电梯井口焊制活动安全门，钢筋间距不得大于12CM。
9、电梯井防护及安装后任何人不得随意拆除。
10、严禁使用电梯井道作垃圾道。
六、安全网及安全棚。
1、本工程阳台采用自上而下在阳台固定满挂密眼安全网（一层普通立网加一层滤网），3#、5#楼西侧、北侧采用水平安全网防护，另外除水平安全网防护外在首层增设一层六米宽滤网。
2、水平安全网使用尼龙材质，网眼不得大于10CM*10CM，安全网不得有损坏及腐朽的，新网必须有产品质量检验合格证，旧网必须有允许使用的质量证明或合格的检验记录方可使用。
3、首层使用双层水平网（必需有一层新网）外侧搭单排钢管脚手架，立杆间距不大于2M，立杆底部垫5CM厚木板，绑牢反支撑及抱脚戗。
4、水平网搭出建筑外墙6M，最低点距室外地面6M，外口要高于里口60CM，里口与建筑物绑扎，里外口在每个系结点上，边绳应与支撑架、建筑物紧靠，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。
电梯井脚手架施工方案目录一、编译依据 (2)二、项目概况 (2)三、架设方案 (3)四、架设要点 (3)五、车架安全检查 (5)6、框架经验计算取16#工字钢主梁安全校核计算 (10)一、编译依据一、扣件式钢管脚手架施工安全技术规程？ JGJ130-2011。
2.《建筑施工安全高处作业技术规程》JGJ80-91。
3.《建筑施工安全检验标准》JGJ59-2011。
4. ?钢结构设计规范？ GB50017-20035、西部文化馆施工图。
6、项目施工组织设计及模板施工方案。
7.设立部？风险较大的子子项目的安全管理方法? [建智[2009]87号]、[2009]254号。
二、项目概况本项目为地上38层、地下4层的超高层写字楼。
建筑总高度160.15m，总建筑面积92406.89㎡。
基础为筏板结构，主体为框架筒和剪力墙结构，电梯井壁净空尺寸为2600×2700mm，为现浇钢筋混凝土结构。
楼面结构标高如下：三、架设方案主体施工时，机房电梯井脚手架采用简易井形落地式普通扣件钢管脚手架作为操作架和安全防护架。
总高度为2.2+6.7+3.9+3.9+5.3+6=28m]，框架底座为底板；二楼至六楼为二段【总高5.2×5=26m】，框架主体底座为18#工字钢； 6楼至12楼楼层标高为第三段[总高5.2+4.15×5=25.95m]，框架体底座为18#工字钢； 12楼至19楼楼层标高为第四节【总高4.15×7=29.05m】，框架体底座为18#工字钢； 19楼至26楼楼层标高楼层标高为第五段[总高4.15×7=29.05m]，框架体底座为18#工字钢；二十六层楼面标高～三十三层楼标高【总高为一六段 4.15×2+5.35+3.6+3.35×3=27.3m】，框架体底面为18#工字钢；三十四层楼面标高～屋面框架层为第七段【总高3.35×4+3.3+10.45=27.15m】，框架体底座为18#工字钢，全部电梯安装时框架体拆除。
电梯井内脚手架施工方案一、项目背景电梯井内脚手架是在电梯井内进行维修、安装等作业时必不可少的工具。
合理的脚手架设计和施工方案可以保障施工安全，提高工作效率。
二、脚手架设计要点在设计电梯井内脚手架时需要考虑以下要点： - 1. 结构稳固：脚手架应具有良好的结构稳定性，能够承受施工人员和工具设备的重量。
- 2. 安全通道：设置安全通道以保障工人的安全，并确保应急逃生通道的畅通。
- 3. 防护措施：设置合适的防护措施，防止工人从高处坠落。
- 4. 施工便捷：尽量设计便于施工人员操作和携带工具设备的脚手架结构。
三、脚手架施工方案1. 脚手架搭建准备• 1.1 准备脚手架搭建所需的材料和工具。
• 1.2 检查电梯井内结构，确保能够承重。
• 1.3 划定施工区域，确保周围无碍物。
2. 脚手架搭建步骤• 2.1 根据设计要点，按照脚手架图纸逐步搭建脚手架。
• 2.2 设置脚手架主体结构，确保稳固。
• 2.3 安装扶手、踢脚板等防护设施。
• 2.4 设置安全通道，确保施工人员可以安全进出。
• 2.5 进行脚手架的质量检查，保证施工安全。
3. 施工注意事项• 3.1 施工期间保持脚手架结构稳固，不得私自拆除或移动。
• 3.2 严格遵守工地安全规定，佩戴好安全帽、防滑鞋等防护用具。
• 3.3 施工结束后，及时拆除脚手架，确保电梯正常使用。
四、总结电梯井内脚手架的设计和施工方案对工程质量和施工人员安全至关重要。
通过科学合理的设计，严格按照施工方案操作，可以有效提高施工效率，保障施工安全，达到施工目标。
以上是关于电梯井内脚手架施工方案的一些建议，希望对相关工程施工有所帮助。
引言概述
电梯井道内脚手架是指在电梯井道内部设置的一个临时工作平台，用于方便施工人员在井道内进行维修、安装或检修电梯设备。
它能够有效的提高工作效率，确保施工人员的安全。
本文将全面介绍电梯井道内脚手架的概念、构成、设计原则以及使用注意事项。
正文内容
1.电梯井道内脚手架的概念
1.1定义
1.2作用
1.3分类
2.电梯井道内脚手架的构成
2.1主体结构
2.2支撑系统
2.3安全设施
3.电梯井道内脚手架的设计原则
3.1强度设计原则
3.2稳定性设计原则
3.3地基设计原则
3.4材料选择原则
3.5操作便利性设计原则
4.电梯井道内脚手架的使用注意事项
4.1施工前的准备工作
4.2安全措施
4.3使用限制
4.4定期检查维护
4.5拆除与清理
5.实践案例分享
5.1某电梯井道内脚手架的设计与施工
5.2经验总结与问题解决
总结
电梯井道内脚手架在电梯施工中扮演着重要角色，它不仅提供了稳定的工作平台，还能确保施工人员的安全。
本文逐步介绍了电梯井道内脚手架的概念、构成、设计原则以及使用注意事项。
通过实践案例分享和经验总结，可以更好地了解电梯井道内脚手架的设计与施工，提高施工效率，并在施工过程中避免出现问题。
同时，在使用电梯井道内脚手架时，施工方必须严格遵守相关安全规定，定期进行检查维护工作，确保脚手架始终处于良好状态，为施工操作提供安全可靠的保障。
电梯井道内脚手架（二）引言概述：电梯井道内脚手架是指在进行电梯安装、维护或修理期间，为工作人员提供安全和稳定的工作平台。
本文将从搭建脚手架的方法、材料选择、安全措施、使用注意事项和拆除程序等五个方面进行详细阐述。
正文：一、搭建脚手架的方法1. 确定搭建脚手架的位置和高度2. 准备搭建所需的材料和工具3. 搭建支撑架结构4. 安装水平支撑和横杆5. 安装纵向支撑和横向横让杆二、材料选择1. 脚手架支撑架：选择坚固、耐用的材料，如钢管或铝合金2. 水平支撑和横杆：选择具有较强承载能力并耐压的材料3. 纵向支撑和横向横让杆：选择长度和直径适合的材料4. 底座：选择稳固、防滑性能好的底座材料5. 绑扎设备：选择高强度、耐腐蚀的钢丝绳或钢带三、安全措施1. 工人必须具备相关搭建脚手架的技能和证书2. 受训工人必须佩戴个人防护装备3. 定期检查脚手架的稳定性和结构强度4. 设置安全警示标志和警戒线5. 确保脚手架周围的安全区域干净、整洁，移除障碍物四、使用注意事项1. 严禁超载或破坏脚手架结构2. 避免在脚手架上奔跑或跳跃3. 注意防滑，在潮湿或有积水的条件下特别注意4. 使用安全绳和安全带固定工人位置5. 禁止脚手架上吸烟、打电话或使用明火等危险行为五、拆除程序1. 移除纵向支撑和横向让杆2. 拆除水平支撑和横杆3. 移除支撑架结构4. 清理脚手架材料和工具5. 对拆除过程中可能产生的损坏进行修复和整理总结：电梯井道内脚手架的搭建和使用是电梯安装、维护和修理过程中必不可少的一环。
合理选择材料，遵守搭建和使用规范，以及采取必要的安全措施，可以有效保障工作人员的安全和工作的顺利进行。
拆除脚手架时，应注意细节，并进行适当的修复和整理，以确保设施的完好和工作的安全性。
电梯井道内架子、安全网搭设工程
安全技术交底
１、从二层楼面起张设安全网或隔离棚，往上每隔二层并最多隔10m设置一道安全网或隔离棚。
保持完好无损、牢固可靠。
２、拦结必须牢靠，墙面预埋张网钢筋不小于φ14，钢筋埋入长度不小于30d。
３、电梯井道防护安全网或隔离棚不得任意拆除，待安装电梯搭设脚手架，当搭到安全网或隔离棚高度时方可拆除。
４、电梯井道的脚手架一律用钢管、扣件搭设，立杆与横杆均用直角扣件连接，扣件紧固力矩应达到45～55N·m。
５、脚手架所有横楞两端，均与墙面撑紧，四角横楞与墙面距离，平衡对重一侧为600mm，其他三侧均为400mm，离墙空档处应加隔排钢管，间距不大于200mm，隔排钢管离四周墙面不大于200mm。
６、脚手架柱距不大于1.8m，步距为1.8m，每低于楼层面200m m处加搭一排横楞，横向间距为350mm，满铺竹笆，竹笆一律用铅丝与钢管四点绑扎牢固。
７、脚手架拆除顺序应自上而下进行，拆下的钢管、竹笆等须妥善运出电梯井道，禁止乱扔乱抛。
８、电梯井道内的设施，必须由脚手架保养人员定期进行检查、保养，发现隐患及时消除。
９、张设安全网或隔离棚及拆除井道内设施时，操作人员必须系好安全带，挂点必须安全可靠。
自贡市第二建筑工程有限公司
二0一一年一月一日。
电梯井道结构基本由主要一下部分：
建筑上的构造由井道，机房，地坑，门洞，机房空洞，外呼孔洞等。
电梯井道当中的结构有
主导轨（轿厢一侧），主导轨支架，对重导轨及导轨支架，钢丝绳，限速绳，补偿链或补偿绳。
地坑部分有主缓冲器，对重缓冲器。
限速绳涨紧轮等轿厢结构：龙门架（地梁，侧梁，上梁，安全钳装置，轿底，反绳轮，围壁，门机，轿门，轿底坎，轿厢护板，导靴，油杯等）。
对重结构：对重架，反绳轮，导靴及油杯。
厅门结构：门头，厅门地坎，门扇，重锤，厅门
护板。
井道护板等有机房机房结构：主机梁，主机，绳头梁，限速器，控制柜，承重装置 (有的称
重装在轿底）钢丝绳反绳轮及导向轮等。
无机房机构：主机有的有梁，有的没有，没有的主机装在导轨上，绳头板限速器也是装在导
轨上。
电梯内部结构是电梯的核心，包括变频器、制动器、缓冲器、安全钳、限速器、引入装置、
自动开关、变压器、整流器、刀开关、转换开关、接触器、电磁继电器、选择器、主令电器、终端开关、门的连锁触点、制动电磁铁、灯光讯号盘、楼层灯光讯号、讯号显示器、信号铃、导轨、梯井、机房、轿厢电梯、平台、对重。
缓冲器是提供最后一种安全保护的电梯安全装置。
它安装在电梯的井道底坑内，位于轿厢和
对重的正下方。
当电梯在向上或向下运动中，由于钢丝绳断裂、曳引摩擦力、抱闸制动力不
足或者控制系统失灵而超越终端层站底层或顶层时，将由缓冲器起缓冲作用，以避免电梯轿
厢或对重直接撞底或冲顶，保护乘客和设备的安全。
电梯井道内架子、安全网搭设工程操作规程一、引言电梯井道内架子、安全网搭设工程是保障电梯系统安全运行的重要环节。
为了确保工程质量，提高工作效率，保障人身安全，制定本操作规程。
二、安全措施1. 务必在使用之前确保所有施工人员已经进行了必要的安全培训，并且理解并遵守相关的安全规定。
2. 施工现场必须设立合理的安全警示标志，如“高处作业，谨防坠落”、“禁止单独作业”、“注意安全，生命无价”等。
3. 工作人员必须穿戴符合安全规定的个人防护装备，包括头盔、安全鞋、防护手套等。
三、操作流程1. 在进行电梯井道内架子搭设工程之前，首先要进行现场勘察，了解井道的尺寸、高度、结构等情况，并根据实际情况选择合适的搭设方案。
2. 根据勘察结果，确定架子搭设的位置和高度，并标记出来，方便操作人员进行操作。
3. 进行架子搭设工程时，必须保证架子的整体稳固，对于残缺不全的零部件必须进行更换，确保其正常工作。
4. 搭设架子时，要根据现场实际情况选择适当的搭设工具和设备，确保工作的顺利进行。
5. 在搭设架子过程中，必须按照相关安全规定，进行系好安全带，并做好坠落防护措施，确保人员的安全。
6. 完成架子搭设后，要对其进行检查，确保其牢固可靠，并及时清理施工现场，确保施工质量和人员安全。
四、安全网搭设工程操作规程1. 在进行安全网搭设工程之前，首先要对井道进行清洁，确保没有杂物和污物存在，以免影响后续的施工。
2. 根据井道尺寸和结构，选择合适的安全网规格和型号，并准备好相应的安全网材料和设备。
3. 在搭设安全网之前，先在井道内标记出搭设的位置和高度，并注意安全距离的设置。
4. 搭设安全网时，要做到牢固可靠，确保其能够承受相应的重量和冲击力，不会发生翻倒等安全事故。
5. 安全网搭设完成后，要对其进行检查，保证其牢固，不会出现安全隐患。
同时，要对施工现场进行清理，确保安全和工程质量。
6. 施工完毕后，及时清理施工现场，并做好交底工作，告知相关人员搭设的位置和使用方法，确保施工结束后的安全。
电梯井内脚手架搭设方案随着城市建设的快速发展，电梯成为现代建筑中的重要组成部分。
然而，在电梯的维修和保养中，脚手架的搭设是必不可少的环节。
本文将介绍电梯井内脚手架的搭设方案，以确保工作人员的安全和施工效率。
一、选材准备在选择搭建电梯井内脚手架时，需要考虑多种因素。
首先，我们需要选取耐用、稳定的材料，以确保搭建安全。
常用的脚手架材料包括钢管、钢板、框架等。
其次，我们还需要根据电梯井的具体情况，确定所需脚手架的尺寸和数量。
二、搭设方案1. 测量和标记在搭建电梯井内脚手架之前，首先需要测量电梯井的尺寸。
通过测量，确定脚手架的高度、宽度和深度等参数。
然后，在井壁上作出标记，以便后续安装脚手架。
2. 安装支撑体系支撑体系是搭建电梯井内脚手架的关键。
首先，在井口安装固定支撑物，如支撑框架或脚手架基座。
然后，根据需求，在井内设置水平和垂直的支撑杆，以确保整个脚手架结构的稳定性。
3. 安装横梁和纵梁横梁和纵梁是电梯井内脚手架的主要支撑部分。
根据标记的位置，在井内固定横梁和纵梁。
横梁用于支撑横向平台和脚手板，纵梁用于连接各个平台和支撑横梁。
4. 安装脚手板脚手板是工作人员站立和活动的平台。
将脚手板安装在横梁上，并确保其稳固可靠。
脚手板的数量和尺寸应根据实际需求确定，并依据相关安全标准进行设置。
5. 加装安全设施为了确保工作人员的安全，必须加装相应的安全设施。
例如，安装安全护栏和扶手，以防止工作人员从脚手架上滑落。
此外，还可以在脚手板上铺设防滑垫，以增加工作的稳定性。
三、施工注意事项搭设电梯井内脚手架时，需要注意以下几点：1. 安全第一：施工前，必须确保所有工作人员都了解并严格遵守相关安全规定，穿戴好必要的安全装备。
2. 稳固可靠：脚手架搭设过程中，必须确保支撑体系和连接部件的稳固可靠，以防止意外发生。
3. 定期检查：完成脚手架搭设后，需要定期检查其稳定性和安全性。
如有异常，及时进行维修或更换。
4. 施工期限：在制定施工计划时，需要合理安排搭设脚手架的时间，以确保施工进度的顺利进行。
