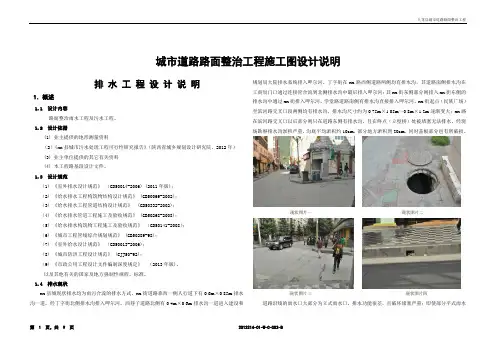

城市道路路面整治工程施工图设计说明排水工程设计说明1．概述1.1设计内容路面整治雨水工程及污水工程。
1.2设计依据(1) 业主提供的地形测量资料（2）《xx县城市污水处理工程可行性研究报告》（陕西省城乡规划设计研究院，2012年）(3) 业主单位提供的其它有关资料(4) 本工程路基段设计文件。
1.3设计规范（1) 《室外排水设计规范》（GB50014-2006) (2011年版)；（2) 《给水排水工程构筑物结构设计规范》 (GB50069-2002)；（3) 《给水排水工程管道结构设计规范》(GB50332-2002)；（4) 《给水排水管道工程施工及验收规范》 (GB50268-2008)；（5) 《给水排水构筑物工程施工及验收规范》（GB50141-2008）；（6) 《城市工程管线综合规划规范》 (GB50289-98)；（7) 《室外给水设计规范》（GB50013-2006)；（8) 《城市防洪工程设计规范》 (CJJ50-92)；（9) 《市政公用工程设计文件编制深度规定》（2013年版)。
以及其他有关的国家及地方强制性规程、标准。
1.4排水现状xx县城现状排水均为雨污合流的排水方式。
xx街道路靠西一侧人行道下有0.6m×0.85m排水沟一道，经丁字街北侧排水沟排入呷尔河。
西巷子道路北侧有0.4m×0.6m排水沟一道进入建设和规划局大院排水系统排入呷尔河。
丁字街在xx路西侧道路两侧均有排水沟，其道路南侧排水沟在工商局门口通过连接管合流到北侧排水沟中最后排入呷尔河；其xx街东侧部分则排入xx街东侧的排水沟中通过xx街排入呷尔河。
学堂路道路南侧有排水沟直接排入呷尔河。
xx街起点（民族广场）至滨河路交叉口段两侧均有排水沟，排水沟尺寸约为0.75m×1.05m～0.8m×1.2m逐渐变大；xx路在滨河路交叉口以后部分则只在道路东侧有排水沟，且在终点（立壁桥）处被堵塞无法排水。
排水工程施工图设计说明1.工程概况1.1工程名称：江津区滨江新城荷花路二期、中渡路一期、朝门路二期以及珑湾路道路工程-珑湾路1.2工程地点：本工程位于重庆市江津区。
珑湾路起于双龙路，止于荷花路一期，道路等级为城市次干路，双向四车道，设计速度40km/h，标准路幅宽度24m。
1.3工程规模：本次设计DN500-DN1雨水管长度643m，DN400污水管长度600m。
1.4建设范围：道路设计范围内雨、污水管设计。
1.5项目设计过程简述：2021年4月江津区滨江新城荷花路二期、中渡路一期、朝门路二期以及珑湾路道路工程召开方案评审会，并修改通过方案设计。
2.设计依据2.1设计基础资料本项目1:500地形图（电子版）；《滨江新城地下综合管廊专项规划（2021—2030）》-林同棪国际工程咨询（中国）有限公司，2021.08；《重庆市江津区滨江新城开发建设有限公司滨江新城核心区综合管线规划方案设计》（中机中联工程有限公司，2021.11）《重庆市江津区城乡总体规划》（重庆市规划设计研究院，2021.01）；《重庆市江津区滨江新城规划区控制性详细规划修编》（机械工业第三设计研究院，2021.08）；《江津区滨江新城双龙路道路工程（施设）》（南京市市政设计研究院有限责任公司，2021.10）。
2.2设计规范、标准《室外排水设计规范》（GB50014-2006）（2021年版）《给水排水工程管道结构设计规范》（GB50332-2002）《给水排水工程构筑物结构设计规范》（GB50069-2002）《城市工程管线综合规划规范》（GB50289-2021）《城市排水工程规划规范》（GB50318-2021）《给水排水管道工程施工及验收规范》（GB 50268-2021）《市政排水管道工程及附属设施》（图集号06MS201)《埋地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程》（CECS223：2007）《混凝土和钢筋混凝土排水管》（GB/T11836-2021）《重庆市城市规划管理技术规定》《市政公用工程设计文件编制深度规定》（2021年版）《重庆市市政工程施工图设计文件编制技术规定（2021年版）》《城镇给水排水技术规范》（GB50788-2021）《污水排入城镇下水道水质标准》（GB/T31962-2021）3.初步设计审查意见执行情况暂无。

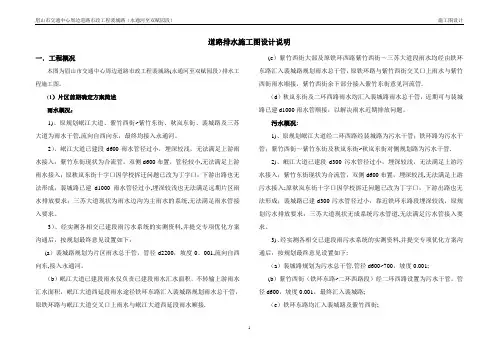

道路排水施工图设计说明一．工程概况本图为眉山市交通中心周边道路市政工程裴城路(永通河至双赋园段）排水工程施工图。
(1）片区前期确定方案简述雨水概况：1)、原规划岷江大道、紫竹西街~紫竹东街、秋岚东街、裴城路及三苏大道为雨水干管,流向自西向东，最终均接入永通河。
2）、岷江大道已建段d600雨水管径过小，埋深较浅，无法满足上游雨水接入；紫竹东街现状为合流管，双侧d600布置，管径较小,无法满足上游雨水接入；原秋岚东街十字口因学校拆迁问题已改为丁字口，下游出路也无法形成；裴城路已建d1000雨水管径过小,埋深较浅也无法满足远期片区雨水排放要求；三苏大道现状为雨水边沟为主雨水的系统,无法满足雨水管接入要求。
3）、经实测各相交已建段雨污水系统的实测资料,并提交专项优化方案沟通后，按规划最终意见设置如下：(a）裴城路规划为片区雨水总干管，管径d2200，坡度0。
001,流向自西向东,接入永通河。
（b）岷江大道已建段雨水仅负责已建段雨水汇水面积，不转输上游雨水汇水面积，岷江大道西延段雨水途径铁环东路汇入裴城路规划雨水总干管，原铁环路与岷江大道交叉口上雨水与岷江大道西延段雨水顺接.(c）紫竹西街大部及原铁环西路紫竹西街～三苏大道段雨水均经由铁环东路汇入裴城路规划雨水总干管，原铁环路与紫竹西街交叉口上雨水与紫竹西街雨水顺接，紫竹西街余下部分接入紫竹东街意见河流管.（d）秋岚东街及二环西路雨水均汇入裴城路雨水总干管，近期可与裴城路已建d1000雨水管顺接，以解决雨水近期排放问题。
污水概况:1)、原规划岷江大道经二环西路经裴城路为污水干管；铁环路为污水干管；紫竹西街～紫竹东街及秋岚东街~秋岚东街对侧规划路为污水干管.2)、岷江大道已建段d300污水管径过小，埋深较浅，无法满足上游污水接入；紫竹东街现状为合流管，双侧d600布置，埋深较浅,无法满足上游污水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口，下游出路也无法形成；裴城路已建d300污水管径过小，靠近铁环东路段埋深较浅，原规划污水排放要求；三苏大道现状无成系统污水管道,无法满足污水管接入要求。

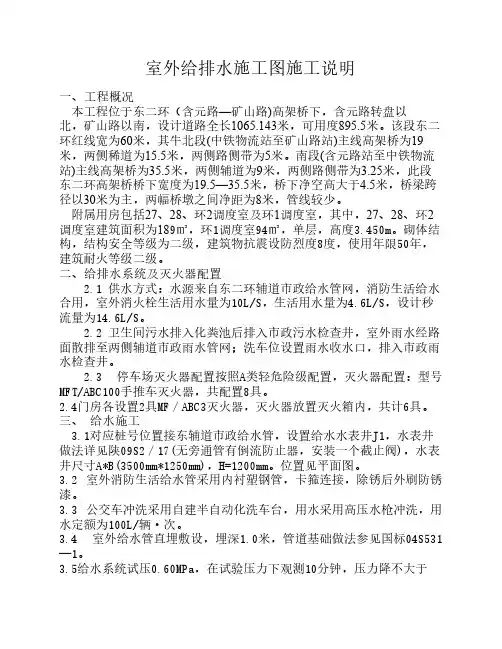

室外给排水施工图施工说明一、工程概况本工程位于东二环（含元路—矿山路)高架桥下，含元路转盘以北，矿山路以南，设计道路全长1065.143米，可用度895.5米。
该段东二环红线宽为60米，其牛北段(中铁物流站至矿山路站)主线高架桥为19米，两侧稀道为15.5米，两侧路侧带为5米。
南段(含元路站至中铁物流站)主线高架桥为35.5米，两侧辅道为9米，两侧路侧带为3.25米，此段东二环高架桥桥下宽度为19.5—35.5米，桥下净空高大于4.5米，桥梁跨径以30米为主，两幅桥墩之间净距为8米，管线较少。
附属用房包括27、28、环2调度室及环1调度室，其中，27、28、环2调度室建筑面积为189㎡，环1调度室94㎡，单层，高度3.450m。
砌体结构，结构安全等级为二级，建筑物抗震设防烈度8度，使用年限50年，建筑耐火等级二级。
二、给排水系统及灭火器配置2.1 供水方式：水源来自东二环辅道市政给水管网，消防生活给水合用，室外消火栓生活用水量为10L/S，生活用水量为4.6L/S，设计秒流量为14.6L/S。
2.2 卫生间污水排入化粪池后排入市政污水检查井，室外雨水经路面散排至两侧辅道市政雨水管网；洗车位设置雨水收水口，排入市政雨水检查井。
2.3 停车场灭火器配置按照A类轻危险级配置，灭火器配置：型号MFT/ABC100手推车灭火器，共配置8具。
2.4门房各设置2具MF／ABC3灭火器，灭火器放置灭火箱内，共计6具。
三、 给水施工3.1对应桩号位置接东辅道市政给水管，设置给水水表井J1，水表井做法详见陕09S2／17(无旁通管有倒流防止器，安装一个截止阀)，水表井尺寸A*B(3500mm*1250mm)，H=1200mm。
位置见平面图。
3.2 室外消防生活给水管采用内衬塑钢管，卡箍连接，除锈后外刷防锈漆。
3.3 公交车冲洗采用自建半自动化洗车台，用水采用高压水枪冲洗，用水定额为100L/辆·次。
3.4 室外给水管直埋敷设，埋深1.0米，管道基础做法参见国标04S531—1。
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
排水工程设计说明1、设计依据本次排水工程设计依据为：（1）工程项目区修测电子地形图1:500；（2）《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014－20162、《给水排水工程构筑物结构设计规范》GB50069－20163、《混凝土结构设计规范》GB50010－20104、《城市工程管线规划规范》GB50289－20165、《城市道路设计规范》CJJ37－20166、《给排水管道施工及验收规范》GB50268－20087、《市政公用工程设计文件编制深度的规定》（2013年版）3、计算公式与设计参数采用某市暴雨强度公式（参照各城市标准）q=2995.282（1+0.634LgTe）(t+9.587)0.776t=t1+t2其中：Te——设计暴雨重现期，取3年；t——降雨历时（min），取15分钟；雨水流量计算公式Q=q*￡*F其中：Q——雨水设计流量（L/S）q——设计暴雨强度（L/S*ha）￡——径流系数，南北两侧均取0.85F——汇水面积（ha）排水管道设计参数V=1nR23I12其中：V——流速（m/S）R——水力半径（m）-I——水力坡降n——粗糙系数（污水管道采用UPVC或者PE双壁波纹管取0.010；雨水管道采用混凝土或钢筋混凝土管取0.0135）。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计；桩号K0+000~K0+043雨水管道单侧布置于道路西侧，桩号K0+043~K0+099雨水管道单侧布置于道路南侧，管径DN500～DN600，桩号K0+000~K0+043污水管道单侧布置于道路西侧，桩号K0+043~K0+088污水管道单侧布置于道路南侧，管径DN400，管道具体位置详见管综标准横断面图。
（1）雨水部分：本次雨水管道设计结合新建道路坡度，设置一条DN500～DN600的雨水管道收纳道路及沿线片区的雨水。
第一段：桩号K0+099至桩号K0+043，雨水走向由东向西，雨水管径DN500。

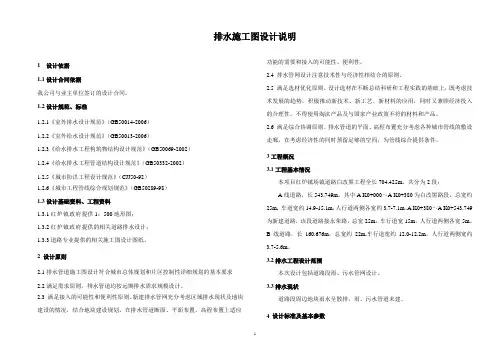

排水施工图设计说明1 设计依据1.1设计合同依据我公司与业主单位签订的设计合同。
1.2设计规范、标准1.2.1《室外排水设计规范》（GB50014-2006）1.2.2《室外给水设计规范》（GB50013-2006）1.2.3《给水排水工程构筑物结构设计规范》（GB50069-2002）1.2.4《给水排水工程管道结构设计规范》（GB50332-2002）1.2.5《城市防洪工程设计规范》（CJJ50-92）1.2.6《城市工程管线综合规划规范》（GB50289-98）1.3设计基础资料、工程资料1.3.1红炉镇政府提供1：500地形图；1.3.2红炉镇政府提供的相关道路排水设计；1.3.3道路专业提供的相关施工图设计图纸。
2 设计原则2.1排水管道施工图设计符合城市总体规划和片区控制性详细规划的基本要求2.2满足需求原则。
排水管道均按远期排水需求规模设计。
2.3 满足接入的可能性和便利性原则。
新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
2.4 排水管网设计注意技术性与经济性相结合的原则。
2.5 满足选材优化原则。
设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。
不得使用淘汰产品及与国家产业政策不符的材料和产品。
2.6 满足综合协调原则。
排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。
3工程概况3.1工程基本情况本项目红炉镇场镇道路白改黑工程全长704.425m，共分为2段：A线道路，长543.749m。
其中A K0+000～A K0+380为白改黑路段，总宽约25m, 车道宽约14.9-15.1m，人行道两侧各宽约3.7-7.1m。
A K0+380～A K0+543.749为新建道路，该段道路接永荣路，总宽25m，车行道宽15m，人行道两侧各宽5m。

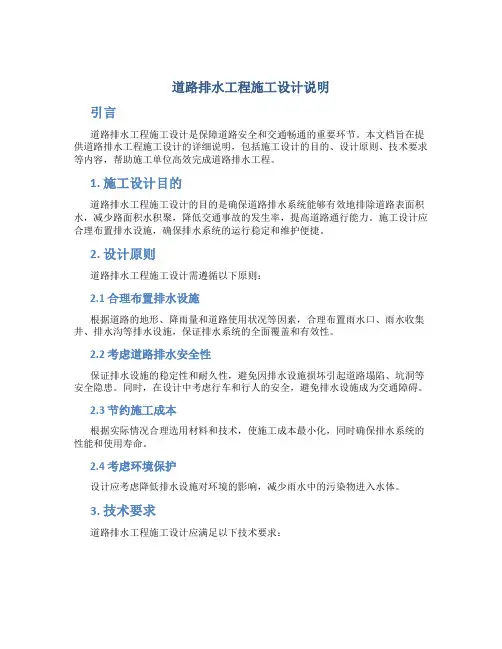

道路排水工程施工设计说明引言道路排水工程施工设计是保障道路安全和交通畅通的重要环节。
本文档旨在提供道路排水工程施工设计的详细说明，包括施工设计的目的、设计原则、技术要求等内容，帮助施工单位高效完成道路排水工程。
1. 施工设计目的道路排水工程施工设计的目的是确保道路排水系统能够有效地排除道路表面积水，减少路面积水积聚，降低交通事故的发生率，提高道路通行能力。
施工设计应合理布置排水设施，确保排水系统的运行稳定和维护便捷。
2. 设计原则道路排水工程施工设计需遵循以下原则：2.1 合理布置排水设施根据道路的地形、降雨量和道路使用状况等因素，合理布置雨水口、雨水收集井、排水沟等排水设施，保证排水系统的全面覆盖和有效性。
2.2 考虑道路排水安全性保证排水设施的稳定性和耐久性，避免因排水设施损坏引起道路塌陷、坑洞等安全隐患。
同时，在设计中考虑行车和行人的安全，避免排水设施成为交通障碍。
2.3 节约施工成本根据实际情况合理选用材料和技术，使施工成本最小化，同时确保排水系统的性能和使用寿命。
2.4 考虑环境保护设计应考虑降低排水设施对环境的影响，减少雨水中的污染物进入水体。
3. 技术要求道路排水工程施工设计应满足以下技术要求：3.1 雨水口位置合理根据道路纵横坡和排水需求确定雨水口的位置，确保雨水能够顺利排入排水系统。
3.2 排水管道规划合理规划排水管道的布置，确定管道的直径和材料，根据道路断面的变化和管道的流量要求进行适当调整。
在设计中考虑排水管道的通畅和排放的目标。
3.3 排水设施防渗漏排水设施及管线的施工材料及接口应具有良好的防渗漏性能，确保排水设施的稳定性和正常运行。
3.4 排水沟设计合理设计排水沟的断面和坡度，确保排水沟能够迅速排水，不积水，保持路面的干燥。
3.5 洪水管理对于防洪需要的道路，需要考虑设计洪水储存区、洪水泄洪系统等设施，确保洪水时排水系统的正常运行。
4. 施工设计流程道路排水工程施工设计的流程包括以下几个步骤：4.1 收集工程数据收集并整理相关的工程数据，包括道路设计图纸、地质勘测报告、降雨量数据等。

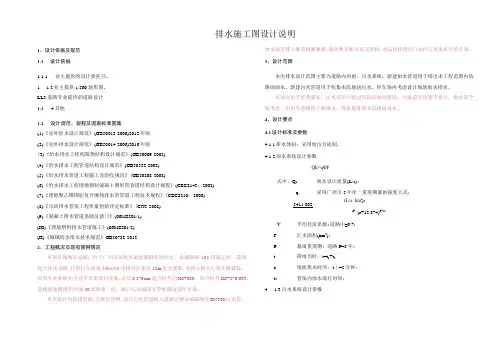

排水施工图设计说明1、设计依据及规范1.1设计依据1.1.1业主提供的设计委托书。
1. 1.2业主提供1/500地形图。
LL3道路专业提供的道路设计1.1.4其他1.2设计规范、规程及国家标准图集(1)《室外给水设计规范》(GB50013-2006)2013年版(2)《室外排水设计规范》(GB50014-2006)2016年版(3)《给水排水工程构筑物结构设计规范》(GB50069-2002)(4)《给水排水工程管道结构设计规范》(GB50332-2002)(5)《给水排水管道工程施工及验收规范》(GB50268-2008)(6)《给水排水工程埋地预制混凝土圆形管管道结构设计规程》(CECS143：2002)(7)《埋地聚乙烯钢肋复合缠绕排水管管道工程技术规程》(CECS210：2006)(8)《市政排水管渠工程质量检验评定标准》(CJJ3-2008)(9)《混凝土排水管道基础及接口》(06MS201/1)(IO)《埋地塑料排水管道施工》(06MS201/2)(H)《城镇给水排水技术规范》GB50788-20122、工程概况及现有管网情况本项目属城市道路，位于广州市从化区温泉镇群英洞片区，永福路和105国道之间，道路起点接永福路。
计算行车速度30km∕h0道路设计宽度12m,资金紧缺，过桥后路人行道不做铺装，照明专业和绿化专业不在本项目实施，总长0.279km,起点桩号为K0+000：终点桩号K0+279.663。
道路新建跨现状河涌20米桥梁一座，路口与永福路交界处路边设停车场。
本次设计为新建道路，无现有管网。
设计污水管道接入道路北侧永福路现有DN500污水管。
雨水就近排入群英洞灌溉渠，渠内暂无相关水文资料，无法复核排出口水位与水渠水位的关系。
3、设计范围本次排水设计范围主要为道路内的雨、污水系统。
新建雨水管道用于排出本工程范围内的路面雨水。
新建污水管道用于收集本段地块污水。
停车场内考虑设计场地雨水排水。

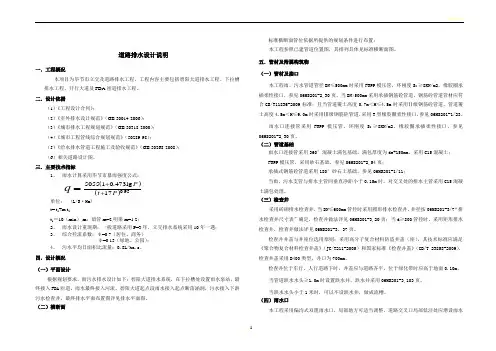

道路排水设计说明一．工程概况本项目为毕节市立交及道路排水工程，工程内容主要包括碧阳大道排水工程、下拉槽排水工程、开行大道及FDA 匝道排水工程。
二．设计依据（1）《工程设计合同》；（2）《室外排水设计规范》（GB 50014-2006）； （3）《城市排水工程规划规范》（GB 50318-2000）； （4）《城市工程管线综合规划规范》（50289-98）；（5）《给水排水管道工程施工及验收规范》（GB 50268-2008）； （6）相关道路设计图。
三．主要技术指标1、 雨水计算采用毕节市暴雨强度公式：单位： (L/S·Ha)t= t 1+m t 2t 1＝10（min ）,m ：暗管m=2,明渠m=1.2；2、 雨水设计重现期：一般道路采用P=3年，立交排水系统采用10年一遇；3、 综合径流系数：ψ=0.7（居住、商务）ψ=0.15（绿地、公园）；4、 污水平均日面积比流量：0.8L/ha.s 。
四．设计概况 （一）平面设计根据规划要求，雨污水排水设计如下：碧阳大道排水系统，在下拉槽处设置雨水泵站，最终接入FDA 匝道，雨水最终接入河流。
碧阳大道起点段雨水接入起点断落涵洞，污水接入下游污水检查井，最终排水平面布置图详见排水平面图。
（二）横断面标准横断面管位依据所提供的规划条件进行布置：本工程参照已建管道位置图，其排列具体见标准横断面图。
五．管材及附属构筑物 （一）管材及接口本工程雨、污水管道管径DN ≤500mm 时采用FRPP 模压管，环刚度S 2 ≥8KN/m2，橡胶圈承插柔性接口，参见06MS201-2,30页。
当DN>500mm 采用承插钢筋砼管道，钢筋砼管道管材应符合GB/T11836-2009标准；且当管道覆土高度0.7m ＜H ≤4.5m 时采用Ⅱ级钢筋砼管道，管道覆土高度4.5m ＜H ≤9.0m 时采用Ⅲ级钢筋砼管道，采用T 型橡胶圈柔性接口，参见06MS201-1/23。
西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则：1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》（重庆市市政设计研究院）3《西南大学内部道路工程管网综合规划》（重庆市规划设计研究院）4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》（GB50014-2006）（2014版）《室外给水设计规范》（GB50013-2006）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程管道结构设计规范》（GB50332-2002）《城市工程管线综合规划规范》（GB50289-98）《给水排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物工程施工及验收规范》（GB50141-2008）《埋地聚乙烯排水管管道工程技术规程》（CECS164-2004）《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是：1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；2）以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。
3）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
4）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5）排水管网设计注意技术性与经济性相结合。
尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
6）施工选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。
排水工程施工图设计说明文本精品资料仅供学习与交流，如有侵权请联系网站删除谢谢2西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则：1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》（重庆市市政设计研究院）3《西南大学内部道路工程管网综合规划》（重庆市规划设计研究院）4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》（GB50014-2006）（2014版）《室外给水设计规范》（GB50013-2006）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程管道结构设计规范》（GB50332-2002）《城市工程管线综合规划规范》（GB50289-98）《给水排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物工程施工及验收规范》（GB50141-2008）《埋地聚乙烯排水管管道工程技术规程》（CECS164-2004）《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是：1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；2）以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。
3）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
4）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5）排水管网设计注意技术性与经济性相结合。
尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
6）施工选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。
不得使用淘汰产品及与国家产业政策不符的材料和产品。
7）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。
二、工程概述：本项目位于重庆市北碚区西南大学农林区校园内，道路起点位于西南大学3号门入口，连通现状天生路，道路向西北方向延伸与在建体育场后车行道出口相接，主路全长133.29m,设计车速20km/h，路幅宽度为20m,车行道宽12m，双侧人行道宽4m。
由于路幅宽度限制，本次综合管网横断面设计中各种管线均按照单侧敷设考虑。
雨水管单侧布置在西南侧人行道下。
三、上阶段专家意见及执行情况：四、排水工程设计：本次排水设计重点应是解决道路和周边开发地块的雨水排放问题，在平面、高程布置充分考虑与周边管线的衔接，杜绝因排水管网的不完善而造成雨水散流，从而对环境造成破坏。
1、排水体制根据城市发展需要，为保护水资源，美化城市环境，本工程严格实行雨污分流制。
2、基本设计参数1）最大控制设计流速：V max=5m/s。
最小控制流速：雨水管道：V min=0.75m/s。
2）雨水管道按满流设计。
3）市政排水管最小管径控制在d400mm。
4）本工程排水管道均采用管顶平接。
3、管线布置：雨水系统的收集既要考虑到雨水能顺利地从汇水区域内排出，又要考虑到经济与合理性。
1）充分利用地形，就近排入水体。
2）结合道路和地块规划布置，由于道路通常都是地面径流的集中地，所以雨水管渠应平行道路敷设。
3）雨水排出口宜分散布置，以便雨水就近排放，使管线较短，减小管径。
4）雨水口布置应使雨水不漫过路口，因此雨水口布置在交叉路口的汇水点上和低洼处，并适当增设雨水口。
雨水口间距取决于道路纵坡，路面积水以及雨水口进水量，本次设计取值为25～35m，同时检查井间距和雨水口配套布置。
4、现状综合管线情况：本次设计范围内无现状管线。
5雨水系统：5.1 雨水量计算设计流量：Q=Ψ×F×ｑ暴雨强度：本项目位于北碚区，属于嘉陵江以北区域，按《重庆市城乡建设委员会关于发布重庆市主城区暴雨强度修订公式的通知》(渝建【2013】625号)的精神，暴雨强度公式应采用下述修编公式：551.)534.8()lg633.1(521.1178++=tPq设计降雨历时：t=t1+t2式中：Q：计算流量ｑ：暴雨强度（升/秒·公顷）Ψ: 径流系数 F：汇水面积（公顷）P：重现期（年）t1：地面集水时间（分钟）；一般取5分钟。
t2：管内流行时间（分钟）：计算确定。
结合本工程汇水面积等具体情况，各参数具体取值如下：综合径流系数根据用地内的空地率、地面铺砌等情况，具体选定。
本方案取均取综合径流系数为0.7；仅供学习与交流，如有侵权请联系网站删除谢谢3仅供学习与交流，如有侵权请联系网站删除 谢谢4市政排水管最小管径控制在d400； 最大控制设计流速：Vmax=5m/s ； 最小控制流速： Vmin=0.75m/s 。
水力计算表6.2雨水管道防洪能力评估按照2014版的《室外排水设计规范》对本次设计雨水管道进行防洪能力评估，具体评估数据详见下表：表4.6.1 雨水管道现状参数表表4.6.2 设计雨水管道防洪能力推算表表4.6.3 设计雨水管道防洪风险评估表6.3雨水系统布置描述雨水管布置：雨水管布置在西南侧人行道下，距路缘石2.3m 。
五、管材及附属构筑物：1）管材目前许多新排水管材涌现，双壁波纹管、玻璃钢管逐渐得到推广，其流水性能好，耐冲刷腐蚀，安装方便，综合考虑造价、使用功能、安全等各方面问题，从技术经济等多方面综合考虑，本次设计排水小于等于d600mm 的雨水管道按HDPE 双壁波纹管考虑，d800~d2000mm 的管道按新型钢带增强聚乙烯螺旋波纹管考虑。
管径d300的雨水口连接支管采用II 级钢筋混凝土排水管。
管道断面形式：本工程的雨水管道均采用采用圆形断面。
HDPE双壁波纹管人行道上埋深小于4.0m，环刚度SN=4000N/㎡，人行道上埋深大于4.0m或设置于车行道下，环刚度SN=8000N/㎡。
新型钢带增强聚乙烯螺旋波纹管SN=8000N/㎡。
波纹管的制造及安装应符合《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求，及各企业的产品标准及安装操作手册。
国标钢筋混凝土管材应符合国家标准《混凝土和钢筋混凝土排水管》（GB/T11836-2009）的相关规定。
漆料焊接钢管应做好内部防腐要求，以避免或减少污水管道的侵蚀。
2）接口HDPE塑胶管采用双橡胶圈承插连接，管道承口应放在进水方向，插口放在出水方向，与检查井连接采用短接连接，管道与井壁间采用中介层，加水泥沙浆，中介层材料由厂家提供。
承插头距离检查井不小于1.5m。
新型钢带增强聚乙烯螺旋波纹管接口采用电热熔丝承插连接。
钢筋混凝土管道接口基础较好时其接口采用钢丝网水泥砂浆抹带刚性接口，做法详06MS201-1第28、29页。
对于软土基础接入检查井或涵洞处等构筑物和岩土分界段有可能发生不均匀沉降的排水管段处，采用现浇混凝土套环柔性接口，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离，做法详06MS201-1第35~36页。
3）管道基础：HDPE双壁波纹管管道采用砂垫层基础，详细作法参照本设计图册《管道基础及管道接口断面图》。
管道埋深在0.7~5.0m的钢筋混凝土排水管道采用120°混凝土基础，做法详06MS201-1第17页；埋深在5.0~6.0m的钢筋混凝土排水管道采用180°混凝土基础，做法详06MS201-1第19页。
埋深大于6.0m的钢筋混凝土排水管采用混凝土满包加固。
详本次大样图。
管道基础在接口部位的凹槽，在铺设管道时随铺随挖。
凹槽长度为0.4~0.6米，深度为0.05~0.1m，宽度为管道外径的1.1倍。
在接口完成后，凹槽随即用砂回填密实。
管道采用承插接头，管道承口应放在进水方向，插口放在出水方向。
排水管道地基处理应满足道路工程的要求和管道基础对承载力的要求，地基承载力0.20MPa。
管底填方高度不大于3m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。
当开挖沟槽基础为岩石时，槽底超挖200mm，已采用砂砾石回填至设计高程后，再施工管道基础。
4）附属构筑物：（1）普通检查井：管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。
检查井做法详见本图册排水检查井大样图相关部分。
检查井井盖、盖座均采用高分子合成井盖成品。
检查井井盖、盖座安装要求与路面平整。
井盖的规格和质量要求参照《检查井井盖》（GBT23858-2009）执行。
（2）雨水口：仅供学习与交流，如有侵权请联系网站删除谢谢5本工程采用C30砼砌块砌筑双篦雨水口。
双篦雨水口泄水能力要求不应低于25L/s。
雨水口连接管管径为d300mm，以＞1.5%的坡度接入临近雨水检查井，管材采用II级钢筋混凝土管。
道路竖曲线最低点、道路交叉口附近及未置于道路最低洼处的雨水口，在实施时应调整至实际路面的最低洼点，以保证有效收水。
雨水口连接管管道基础采用水力掺量不小于 5.5%的水泥稳定级配石满包。
雨水口应低于路面3～5cm。
六、注意事项：1、施工单位必须严格按本施工设计图及《给排水管道工程施工及验收规范》、《公路桥涵施工技术规范》、《混凝土工程施工及验收规范》等有关国家现行的施工规范进行施工。
2、检查井面标高应根据实际路面标高合理调整，保持与完成后路面齐平。
3、施工时已校测已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。
4、过街预留管管端用砖封堵，并作好隐蔽记录，以利支路接入。
管材及基础接口形式与相应干线相同。
7、各管段连接时，用同一测量控制点。
施工时对排水的进出口处的高程进行校核，杜绝水排不出去的事故发生。
8、沟槽开挖时注意施工安全，开挖放坡坡度根据地质情况严格按规范要求执行。
防止跨塌伤人事故发生。
9、施工每一道工序完毕后，须经现场代表认定合格后进行下一道工序施工。
施工中做好施工记录和资料整理，资料满足业主要求及国家规定。
八、排水工程量表表8.1 排水主要工程量表仅供学习与交流，如有侵权请联系网站删除谢谢6。
