道路排水施工图设计说明一.工程概况本图为眉山市交通中心周边道路市政工程裴城路(永通河至双赋园段)排水工程施工图。
(1)片区前期确定方案简述雨水概况:1)、原规划岷江大道、紫竹西街~紫竹东街、秋岚东街、裴城路及三苏大道为雨水干管,流向自西向东,最终均接入永通河。
2)、岷江大道已建段d600雨水管径过小,埋深较浅,无法满足上游雨水接入;紫竹东街现状为合流管,双侧d600布置,管径较小,无法满足上游雨水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口,下游出路也无法形成;裴城路已建d1000雨水管径过小,埋深较浅也无法满足远期片区雨水排放要求;三苏大道现状为雨水边沟为主雨水的系统,无法满足雨水管接入要求。
3)、经实测各相交已建段雨污水系统的实测资料,并提交专项优化方案沟通后,按规划最终意见设置如下:(a)裴城路规划为片区雨水总干管,管径d2200,坡度0。
001,流向自西向东,接入永通河。
(b)岷江大道已建段雨水仅负责已建段雨水汇水面积,不转输上游雨水汇水面积,岷江大道西延段雨水途径铁环东路汇入裴城路规划雨水总干管,原铁环路与岷江大道交叉口上雨水与岷江大道西延段雨水顺接.(c)紫竹西街大部及原铁环西路紫竹西街~三苏大道段雨水均经由铁环东路汇入裴城路规划雨水总干管,原铁环路与紫竹西街交叉口上雨水与紫竹西街雨水顺接,紫竹西街余下部分接入紫竹东街意见河流管.(d)秋岚东街及二环西路雨水均汇入裴城路雨水总干管,近期可与裴城路已建d1000雨水管顺接,以解决雨水近期排放问题。
污水概况:1)、原规划岷江大道经二环西路经裴城路为污水干管;铁环路为污水干管;紫竹西街~紫竹东街及秋岚东街~秋岚东街对侧规划路为污水干管.2)、岷江大道已建段d300污水管径过小,埋深较浅,无法满足上游污水接入;紫竹东街现状为合流管,双侧d600布置,埋深较浅,无法满足上游污水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口,下游出路也无法形成;裴城路已建d300污水管径过小,靠近铁环东路段埋深较浅,原规划污水排放要求;三苏大道现状无成系统污水管道,无法满足污水管接入要求。

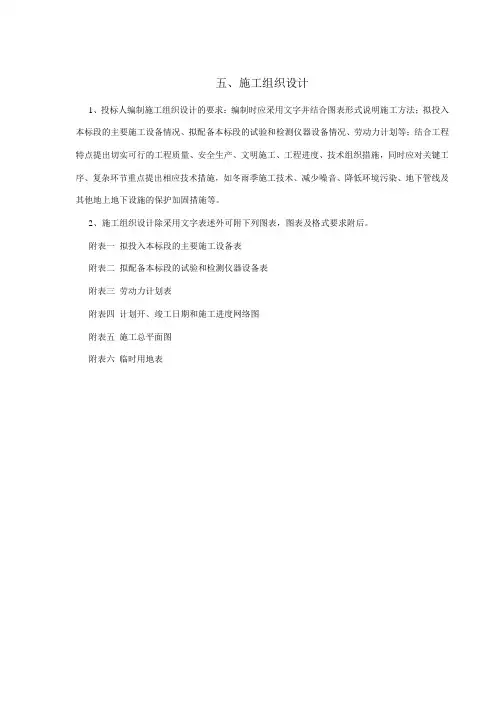

五、施工组织设计1、投标人编制施工组织设计的要求:编制时应采用文字并结合图表形式说明施工方法;拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等;结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施,同时应对关键工序、复杂环节重点提出相应技术措施,如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。
2、施工组织设计除采用文字表述外可附下列图表,图表及格式要求附后。
附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表目录第一章、编制说明及依据第二章、工程概况第三章、施工组织项目管理机构第四章、施工方案与技术措施第五章、质量管理体系与措施第六章、安全管理体系与措施第七章、环境保护管理与措施第八章、工程进度计划与措施第九章、资源配备计划第十章、冬季和雨季的施工措施第十一章、其他应说明的事项五、施工组织设计第一章、编制说明及依据一、编制说明:遵守合同签订的施工期限,保质保量按期完成施工任务,可根据施工情况,分期分批进行安排;科学而合理地安排施工程序,在保证质量的基础上,尽可能缩短工期,加快施工进度;采用先进的施工方法和施工技术,不断提高施工机械化、预制装配化程度,减轻劳动强度,提高劳动生产率;应用科学的计划方法确定最合理的施工组织方法。
根据工程特点和工期要求,因地置宜地采用快速施工、平行作业。
对于复杂的工程应通过网络计划找出最佳的施工组织方案;落实季节性施工的措施,确保连续施工,全面平衡人工、材料用量,力求实现均衡施工;精打细算、开源节流,充分利用已有设施,尽量减少临时工程,降低工程成本,提高经济效益;妥善安排施工现场,确保施工安全,实现文明施工。
二、编制依据:1、《仁宝项目至毛家湾污水处理厂污水干管工程招标文件》;2、《仁宝项目至毛家湾污水处理厂污水干管工程设计图》3、《仁宝项目至毛家湾污水处理厂污水干管工程地勘图》4、工程现场实际踏勘所了解的周边环境、地质、气象水文等具体实际情况及标前答疑纪要;5、市政工程有关施工规范,施工工艺及操作规程和质量检验评定标准。
某市政排水管道工程全套资料(全部6道工序)要点1.引言2.云南省市政基础设施现状3.云南省市政基础设施建设的现状4.云南省市政基础设施建设的问题5.云南省市政基础设施建设的对策引言云南省市政基础设施建设是一个重要的议题。
它对于促进经济发展、改善人民生活、提高城市形象等方面都有着重要的作用。
然而,当前云南省市政基础设施建设存在着一些问题,如建设速度慢、投资不足、建设质量不高等。
因此,本文将对云南省市政基础设施建设的现状、问题及对策进行探讨。
云南省市政基础设施现状当前,云南省市政基础设施建设已经取得了一定的成绩。
在道路建设方面,省内各地已经建成了一批高速公路、快速路、城市快速路等,方便了人民出行。
在市政公用设施建设方面,城市供水、供电、供气等设施已经得到了较好的改善。
但是,云南省市政基础设施建设还存在着不少问题。
云南省市政基础设施建设的现状云南省市政基础设施建设已经进入了一个快速发展的时期。
在道路建设方面,各地政府正在积极推进高速公路、快速路、城市快速路等项目的建设。
在市政公用设施建设方面,各地政府也在加大投资力度,改善城市供水、供电、供气等设施。
同时,政府还在积极推进云南省市政基础设施建设的信息化建设,提高基础设施的管理水平。
云南省市政基础设施建设的问题云南省市政基础设施建设存在着一些问题。
首先,建设速度慢,投资不足。
其次,建设质量不高,存在着安全隐患。
再次,基础设施建设与城市规划不协调,存在着浪费现象。
此外,基础设施建设与环境保护不协调,存在着环境污染的问题。
云南省市政基础设施建设的对策为了解决上述问题,XXX需要采取一系列措施。
首先,加大投资力度,提高基础设施建设的速度和质量。
其次,加强基础设施建设与城市规划的协调,避免浪费现象。
再次,加强基础设施建设与环境保护的协调,避免环境污染。
最后,政府需要加强对基础设施建设的监管,确保基础设施建设的质量和安全。
监理抽查数据及情况记录:1.收到施工相应资料共页,收到时间未明确。

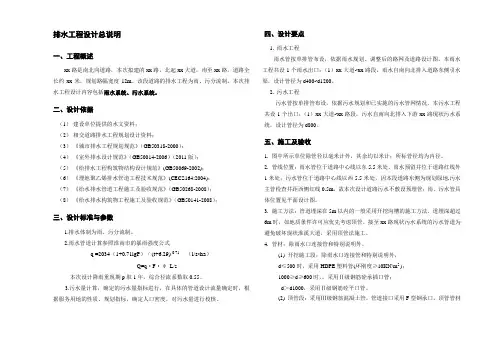

排水工程设计总说明一、工程概述xx路是南北向道路,本次拟建的xx路,北起xx大道,南至xx路,道路全长约xx米,规划路幅宽度12m。
该段道路的排水工程为雨、污分流制。
本次排水工程设计内容包括雨水系统、污水系统。
二、设计依据(1)建设单位提供的水文资料;(2)相交道路排水工程规划设计资料;(3)《城市排水工程规划规范》(GB50318-2000);(4)《室外排水设计规范》(GB50014-2006)(2011版);(5)《给排水工程构筑物结构设计规范》(GB50069-2002);(6)《埋地聚乙烯排水管道工程技术规范》(CECS164:2004);(7)《给水排水管道工程施工及验收规范》(GB50268-2008);(8)《给水排水构筑物工程施工及验收规范》(GB50141-2008);三、设计标准与参数1.排水体制为雨、污分流制。
2.雨水管道计算参照淮南市的暴雨强度公式q =2034(1+0.71lgP)/(t+6.29) 0.71(l/s•ha)Q=q·F·ψL/s本次设计降雨重现期p取1年,综合径流系数取0.55。
3.污水量计算,确定的污水量指标进行,在具体的管道设计流量确定时,根据服务用地的性质、规划指标,确定人口密度,对污水量进行校核。
四、设计要点1. 雨水工程雨水管按单排管布设,依据雨水规划、调整后的路网及道路设计图,本雨水工程共设1个雨水出口:(1)xx大道~xx路段,雨水自南向北排入道路东侧引水渠,设计管径为d400~d1200。
2. 污水工程污水管按单排管布设,依据污水规划和已实施的污水管网情况,本污水工程共设1个出口:(1)xx大道~xx路段,污水自南向北排入下游xx路现状污水系统,设计管径为d800。
五、施工及验收1.图中所示单位除管径以毫米计外,其余均以米计;所标管径均为内径。
2.管线位置:雨水管位于道路中心线以东5.5米处,雨水预留井位于道路红线外1米处;污水管位于道路中心线以西5.5米处,因本段道路东侧为规划绿地,污水主管检查井距西侧红线0.5m,故本次设计道路污水不敷设预埋管;雨、污水管具体位置见平面设计图。
