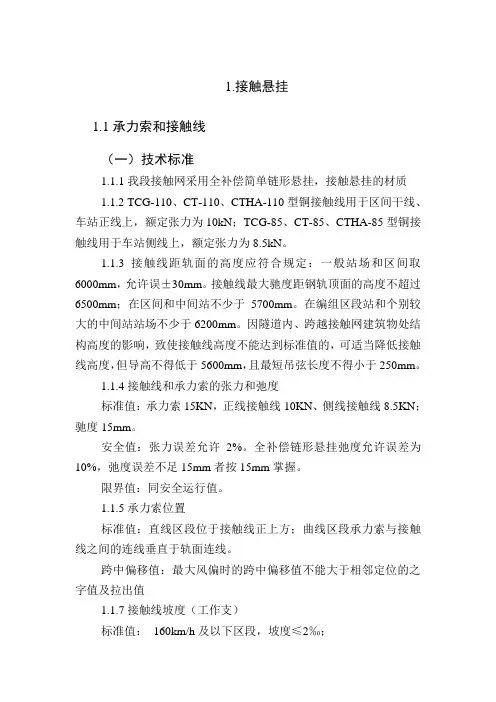

接触网施工工艺

1.接触悬挂1.1承力索和接触线（一）技术标准1.1.1我段接触网采用全补偿简单链形悬挂，接触悬挂的材质1.1.2 TCG-110、CT-110、CTHA-110型铜接触线用于区间干线、车站正线上，额定张力为10kN；TCG-85、CT-85、CTHA-85型铜接触线用于车站侧线上，额定张力为8.5kN。

1.1.3接触线距轨面的高度应符合规定：一般站场和区间取6000mm，允许误±30mm。

接触线最大驰度距钢轨顶面的高度不超过6500mm；在区间和中间站不少于5700mm。

在编组区段站和个别较大的中间站站场不少于6200mm。

因隧道内、跨越接触网建筑物处结构高度的影响，致使接触线高度不能达到标准值的，可适当降低接触线高度，但导高不得低于5600mm，且最短吊弦长度不得小于250mm。

1.1.4接触线和承力索的张力和弛度标准值：承力索15KN，正线接触线10KN、侧线接触线8.5KN；驰度15mm。

安全值：张力误差允许2%。

全补偿链形悬挂弛度允许误差为10%，弛度误差不足15mm者按15mm掌握。

限界值：同安全运行值。

1.1.5承力索位置标准值：直线区段位于接触线正上方；曲线区段承力索与接触线之间的连线垂直于轨面连线。

跨中偏移值：最大风偏时的跨中偏移值不能大于相邻定位的之字值及拉出值1.1.7接触线坡度（工作支）标准值：160km/h及以下区段，坡度≤2‰；1.1.9接触线、承力索磨耗及损伤（1）承力索、接触线磨耗和损伤后不能满足该线通过的最大电流时，若系局部磨耗和损伤，可以加电气补强线，若系普遍磨耗和损伤则应更换；（2）承力索、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；补强线的材质、型号应与被补强线索相同，或者载流量大于或等于被补强线索。

（3）接触线接头、补强处过渡平滑，接触线接头处增设电联结。

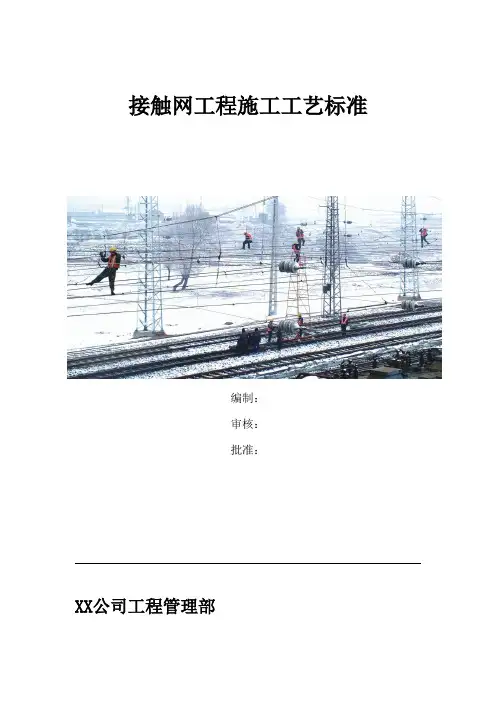

接触网工程施工工艺标准编制：审核：批准：XX公司工程管理部一施工准备一、零件：1、在进行上部安装前，应对所用零部件、绝缘子、线材等进行检查核实，规格型号符合设计要求方可使用。

2、承导线终端锚固线夹、分段、分相绝缘组件检查合格后，应按到货先后顺序对其编号并做好登记，然后用油漆在线夹本体上（编号由物资部门实施）编号。

施工时填写关键受力件安装记录表，对每个线夹安装车站、区间的具体位置、操作人员等均应做好记录，以备复查。

二、线材1、所有线材进库前，应用千分尺或游标卡尺进行线径检查，其参数必须符合产品说明书，并应附有产品合格证。

2、批量整盘进库的镀铝锌钢绞线、镀锌钢绞线、铝绞线、铜合金线，不得有松散、断股、锈蚀等现象。

3、接触线不得有硬弯、裂痕、扭曲等现象。

4、线材使用前，依据现场定测锚段长度进行检查，确认线盘上标注的编号及有关技术数据与应用锚段技术要求相同。

5、楔型线夹、接头线夹、终端锚固线夹，所需楔子规格与电连接线夹、设备线夹的槽径及所安装线索截面相符，接头线夹、终端锚固线夹应进行解体检查，有质量问题的不得使用。

三、电气设备1、绝缘子、隔离开关、避雷器、分相绝缘器、分段绝缘器等安装前必须按相关规定做电气试验。

2、瓷质绝缘子瓷釉有剥落，辐射性裂纹，棒式绝缘子弯曲度超过1%者不得使用。

3、隔离开关瓷釉不光洁，钢件有锈蚀，机械动作不协调者不得使用。

4、避雷器表面不光洁，本体有损伤，轻摇内部有响声者不得使用。

5、各类型的电连接线夹、并沟线夹、设备线夹、吊弦线夹、定位线夹等，在安装时均应在线夹与导线及开关端子的接触面之间涂敷电接触导电膏。

四、组织1、腕臂、吊弦等测量前，应积极联系线路部门，以确保轨面红线及曲线超高值的准确性。

2、腕臂、吊弦等的测量、计算、预配、调整工作应选择责任心强、业务水平过硬的人员负责。

3、腕臂、吊弦等的计算均应采用接触网计算软件进行，进行工厂化集中预制，预配完毕应进行复核，确保预配正确，以减少返工量和调整量。

第1篇一、工程概况本工程为某铁路线路接触网改造工程，主要内容包括接触网支柱更换、接触线更换、补偿装置更换、隔离开关更换、接触网设备绝缘子更换等。

工程地点位于某铁路线路，线路全长约XX公里。

二、施工组织1. 施工队伍：由具有丰富接触网施工经验的专业施工队伍组成，施工人员具备相应的资格证书。

2. 施工设备：配备接触网施工专用的吊车、高空作业平台、绝缘工具、测量仪器等设备。

3. 施工材料：选用符合国家标准的接触网支柱、接触线、补偿装置、隔离开关、绝缘子等材料。

三、施工工艺1. 施工准备（1）现场勘察：对施工现场进行详细勘察，了解现场地形、地貌、地质条件等。

（2）技术交底：对施工人员进行技术交底，明确施工工艺、安全注意事项等。

（3）材料设备准备：按照施工进度计划，提前准备好施工所需的材料、设备。

2. 施工步骤（1）拆除旧接触网：采用高空作业平台，将旧接触网支柱、接触线、补偿装置、隔离开关、绝缘子等拆除。

（2）安装新接触网：按照设计要求，安装新接触网支柱、接触线、补偿装置、隔离开关、绝缘子等。

（3）调整接触网：对安装好的接触网进行调整，确保接触网高度、线间距、拉力等符合设计要求。

（4）绝缘子更换：将损坏或老化的绝缘子更换为新的绝缘子。

（5）接地处理：对接地装置进行检查、维修或更换，确保接地可靠。

（6）测试与验收：对接触网进行测试，确保各项技术指标达到设计要求。

四、安全措施1. 施工人员必须穿戴符合规定的劳动保护用品，如安全帽、安全带、绝缘手套等。

2. 高空作业时，必须使用安全带，并设置安全防护网。

3. 施工现场设置警示标志，禁止无关人员进入施工区域。

4. 施工车辆、设备应按照规定停放，不得占用施工通道。

5. 施工过程中，加强施工现场安全管理，严格执行各项安全操作规程。

五、进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

六、质量保证1. 选用符合国家标准的材料、设备，确保施工质量。

2. 严格执行施工工艺，加强施工过程质量控制。

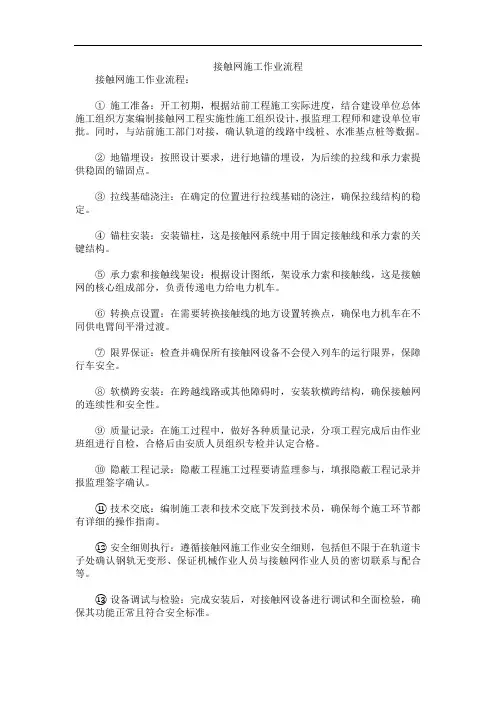

接触网施工作业流程接触网施工作业流程：①施工准备：开工初期，根据站前工程施工实际进度，结合建设单位总体施工组织方案编制接触网工程实施性施工组织设计，报监理工程师和建设单位审批。

同时，与站前施工部门对接，确认轨道的线路中线桩、水准基点桩等数据。

②地锚埋设：按照设计要求，进行地锚的埋设，为后续的拉线和承力索提供稳固的锚固点。

③拉线基础浇注：在确定的位置进行拉线基础的浇注，确保拉线结构的稳定。

④锚柱安装：安装锚柱，这是接触网系统中用于固定接触线和承力索的关键结构。

⑤承力索和接触线架设：根据设计图纸，架设承力索和接触线，这是接触网的核心组成部分，负责传递电力给电力机车。

⑥转换点设置：在需要转换接触线的地方设置转换点，确保电力机车在不同供电臂间平滑过渡。

⑦限界保证：检查并确保所有接触网设备不会侵入列车的运行限界，保障行车安全。

⑧软横跨安装：在跨越线路或其他障碍时，安装软横跨结构，确保接触网的连续性和安全性。

⑨质量记录：在施工过程中，做好各种质量记录，分项工程完成后由作业班组进行自检，合格后由安质人员组织专检并认定合格。

⑩隐蔽工程记录：隐蔽工程施工过程要请监理参与，填报隐蔽工程记录并报监理签字确认。

⑪技术交底：编制施工表和技术交底下发到技术员，确保每个施工环节都有详细的操作指南。

⑫安全细则执行：遵循接触网施工作业安全细则，包括但不限于在轨道卡子处确认钢轨无变形、保证机械作业人员与接触网作业人员的密切联系与配合等。

⑬设备调试与检验：完成安装后，对接触网设备进行调试和全面检验，确保其功能正常且符合安全标准。

⑭施工收尾：完成所有施工任务后，进行现场清理，整理施工记录，准备竣工验收。

⑮竣工验收：邀请监理单位和建设单位进行竣工验收，确认接触网施工符合设计要求和相关规范。

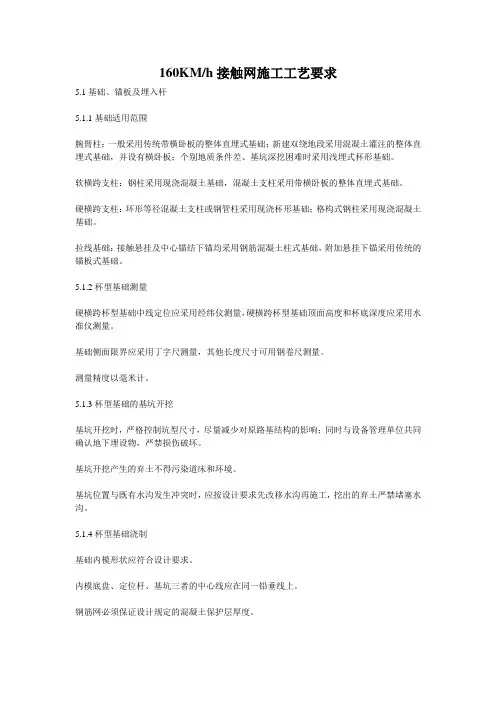

160KM/h接触网施工工艺要求5.1基础、锚板及埋入杆5.1.1基础适用范围腕臂柱：一般采用传统带横卧板的整体直埋式基础；新建双绕地段采用混凝土灌注的整体直埋式基础，并设有横卧板；个别地质条件差、基坑深挖困难时采用浅埋式杯形基础。

软横跨支柱：钢柱采用现浇混凝土基础，混凝土支柱采用带横卧板的整体直埋式基础。

硬横跨支柱：环形等径混凝土支柱或钢管柱采用现浇杯形基础；格构式钢柱采用现浇混凝土基础。

拉线基础：接触悬挂及中心锚结下锚均采用钢筋混凝土柱式基础，附加悬挂下锚采用传统的锚板式基础。

5.1.2杯型基础测量硬横跨杯型基础中线定位应采用经纬仪测量，硬横跨杯型基础顶面高度和杯底深度应采用水准仪测量。

基础侧面限界应采用丁字尺测量，其他长度尺寸可用钢卷尺测量。

测量精度以毫米计。

5.1.3杯型基础的基坑开挖基坑开挖时，严格控制坑型尺寸，尽量减少对原路基结构的影响；同时与设备管理单位共同确认地下埋设物，严禁损伤破坏。

基坑开挖产生的弃土不得污染道床和环境。

基坑位置与既有水沟发生冲突时，应按设计要求先改移水沟再施工，挖出的弃土严禁堵塞水沟。

5.1.4杯型基础浇制基础内模形状应符合设计要求。

内模底盘、定位杆、基坑三者的中心线应在同一铅垂线上。

钢筋网必须保证设计规定的混凝土保护层厚度。

内模放置前，其外表面宜涂抹脱模剂。

基础浇制完成后，杯口直径应符合设计规定，施工偏差为+50/0mm。

杯深应符合设计规定，施工偏差为+300/0mm。

但根据地形要求，基础露出地面的高度尽量保持一致。

区间、旅客站台范围外基础面高出地面为100~400mm。

旅客站台范围内、货物站台基础面高出站台面为100mm，施工偏差为±20mm。

但根据地形要求，基础露出地面的高度尽量保持一致。

5.1.5钢柱硬横跨基础质量检验同一组硬横跨两个基础的螺栓中心连线应垂直下行正线。

每个基础地脚螺栓组相对该组硬横跨两个基础的螺栓中心连线的整体扭转不超过±0.25?。

1.接触悬挂1.1承力索和接触线（一）技术标准1.1.1我段接触网采用全补偿简单链形悬挂，接触悬挂的材质1.1.2 TCG-110、CT-110、CTHA-110型铜接触线用于区间干线、车站正线上，额定张力为10kN；TCG-85、CT-85、CTHA-85型铜接触线用于车站侧线上，额定张力为8.5kN。

1.1.3接触线距轨面的高度应符合规定：一般站场和区间取6000mm，允许误±30mm。

接触线最大驰度距钢轨顶面的高度不超过6500mm；在区间和中间站不少于5700mm。

在编组区段站和个别较大的中间站站场不少于6200mm。

因隧道内、跨越接触网建筑物处结构高度的影响，致使接触线高度不能达到标准值的，可适当降低接触线高度，但导高不得低于5600mm，且最短吊弦长度不得小于250mm。

1.1.4接触线和承力索的张力和弛度标准值：承力索15KN，正线接触线10KN、侧线接触线8.5KN；驰度15mm。

安全值：张力误差允许2%。

全补偿链形悬挂弛度允许误差为10%，弛度误差不足15mm者按15mm掌握。

限界值：同安全运行值。

1.1.5承力索位置标准值：直线区段位于接触线正上方；曲线区段承力索与接触线之间的连线垂直于轨面连线。

跨中偏移值：最大风偏时的跨中偏移值不能大于相邻定位的之字值及拉出值1.1.7接触线坡度（工作支）标准值：160km/h及以下区段，坡度≤2‰；1.1.9接触线、承力索磨耗及损伤（1）承力索、接触线磨耗和损伤后不能满足该线通过的最大电流时，若系局部磨耗和损伤，可以加电气补强线，若系普遍磨耗和损伤则应更换；（2）承力索、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；补强线的材质、型号应与被补强线索相同，或者载流量大于或等于被补强线索。

（3）接触线接头、补强处过渡平滑，接触线接头处增设电联结。

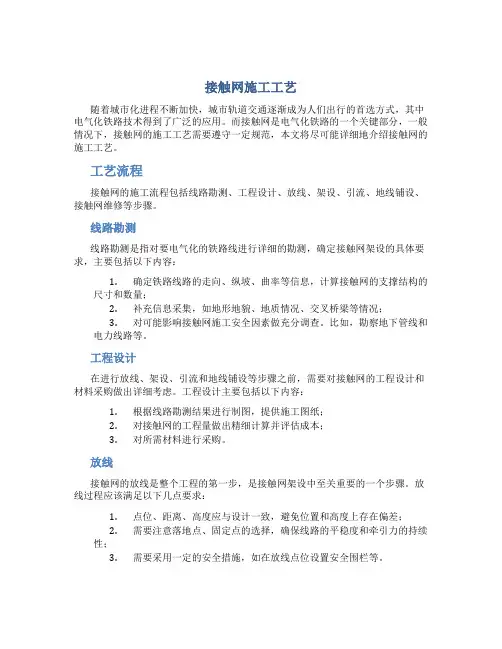

接触网施工工艺随着城市化进程不断加快，城市轨道交通逐渐成为人们出行的首选方式，其中电气化铁路技术得到了广泛的应用。

而接触网是电气化铁路的一个关键部分，一般情况下，接触网的施工工艺需要遵守一定规范，本文将尽可能详细地介绍接触网的施工工艺。

工艺流程接触网的施工流程包括线路勘测、工程设计、放线、架设、引流、地线铺设、接触网维修等步骤。

线路勘测线路勘测是指对要电气化的铁路线进行详细的勘测，确定接触网架设的具体要求，主要包括以下内容：1.确定铁路线路的走向、纵坡、曲率等信息，计算接触网的支撑结构的尺寸和数量；2.补充信息采集，如地形地貌、地质情况、交叉桥梁等情况；3.对可能影响接触网施工安全因素做充分调查。

比如，勘察地下管线和电力线路等。

工程设计在进行放线、架设、引流和地线铺设等步骤之前，需要对接触网的工程设计和材料采购做出详细考虑。

工程设计主要包括以下内容：1.根据线路勘测结果进行制图，提供施工图纸；2.对接触网的工程量做出精细计算并评估成本；3.对所需材料进行采购。

放线接触网的放线是整个工程的第一步，是接触网架设中至关重要的一个步骤。

放线过程应该满足以下几点要求：1.点位、距离、高度应与设计一致，避免位置和高度上存在偏差；2.需要注意落地点、固定点的选择，确保线路的平稳度和牵引力的持续性；3.需要采用一定的安全措施，如在放线点位设置安全围栏等。

架设架设作为整个接触网施工的重头戏，其重要性不言而喻。

在架设接触网时，应该注意以下几点：1.架设时必须根据放线结果进行施工；2.架设结构必须牢固，确保电气化铁路的高速运行安全；3.需要注意安全，避免架设工人因高处坠落等原因发生安全事故。

引流引流是为电气化铁路提供防雷措施的一个重要环节，其主要作用是导入雷电电流，从而保护电气化铁路的设备和人员免于雷击。

引流施工过程中需要注意：1.注意对垂直接触网的施工；2.放线和架设后及时修整，以确保电气化铁路的平稳通畅；3.施工须严格遵守相关安全规定。

5．1一般规定5．1．1接触网工程施工前应按设计文件对支柱杆位进行定测，并应符合下列规定：1 纵向测量应以正线钢轨为依据，从设计规定的起测点或1号、2号道岔开始。

杆位因地形、地物需调整跨距以避让时，跨距调整幅度为设计跨距的-2~+1m，调整后的距距不得大于设计允许最大跨距；2 站场横向测量中，同组软横跨支柱、硬横梁支柱中心的连线应与正线中心线垂直；3 隧道口的起测点，为隧道口顶部水平线与线路中心线的交点；对隧道悬挂点、定位点测量定位时，遇有隧道伸缩缝，不同断面接缝，石缝或明显渗水、漏水的地方应避开；悬挂点跨距可在+1~-2m的范围内调整，但调整后的跨距不得大于设计允许值。

4 桥支柱垂直线路中心线应吻合墩台中心线。

5．1．2基坑开挖前施工单位应进行基坑坑形设计，并按其施工。

坑形设计应包含拉线锚板坑。

基坑开挖后，地质情况与设计不符时，应及时与设计、监理联系，共同确认变更，施工应严格执行变更设计。

5．1．3混凝土搅拌和灌注以及直埋基础的回填应符合下列规定：1 严格掌握水灰比和配合比。

2 在厚大无筋或稀疏配筋的结构中灌注混凝土时，填入片石的数量，不应大于混凝土结构体积的25％。

3 混凝土各种配料的拌和要均匀，灌注混凝土时，宜连续进行，如必须间断，对不掺外加剂的混凝土间歇时间不宜超过2h。

基础的灌注应水平分层进行，逐层捣实。

杯形基础应连续浇制，一次成形。

4 基础回填土，每回填0．3m厚的土层夯实一次。

5 按设计规定横卧板和底板，横卧板应密贴支柱，不得有空隙及夹土。

5．1．4杯形基础连续浇筑，一次成形。

同一组硬横跨的两个基础，先浇筑完一个，再以该基础基准，检查、校核相对应的另一个基坑位置，确认无误后再浇筑。

5．1．5 承力索、接触线宜采用恒张力架设，承力索张力2~3kN，接触线张力3~4 kN。

新建接触网在架设后应进行超拉或其他措施以克服新线蠕变引起的初伸长。

超拉完毕后，方可进行悬挂安装。

5．1．6支柱装配计算，用原始数据的测量应在附加悬挂架设完成后进行。

接触网施工工法一、引言接触网是铁路电气化工程的重要组成部分，它为电力机车提供电能，确保列车的正常运行。

接触网施工工法对于保障铁路电气化工程的施工质量、提高施工效率、降低施工成本具有重要意义。

本文将介绍接触网施工工法的原理、施工流程、技术要求和注意事项。

二、接触网施工工法原理接触网施工工法主要采用悬挂式接触网，通过支柱、腕臂等结构将接触线悬挂在支柱上，形成供电线路。

接触线通过受电弓与电力机车连接，为电力机车提供电能。

接触网施工工法的关键在于保证接触线的稳定性和安全性，确保电力机车能够稳定、安全地运行。

三、施工流程1. 施工准备：在施工前，需要进行现场勘查，确定接触网的施工方案。

同时，需要准备所需的材料、设备和工具。

2. 支柱安装：根据设计方案，进行支柱的安装。

支柱应安装在稳固的基础上，确保其稳定性和安全性。

3. 腕臂安装：在支柱上安装腕臂，腕臂的作用是支撑和固定接触线。

安装时应注意腕臂的垂直度和水平度，确保接触线的稳定性和安全性。

4. 接触线安装：在腕臂上安装接触线，接触线应按照设计要求进行安装，确保其位置和张力符合规范要求。

5. 调试与检测：安装完成后，需要对接触网进行调试和检测，确保其正常运行。

四、技术要求1. 材料要求：接触网施工所用的材料应符合相关标准和规范要求，确保其质量和性能符合设计要求。

2. 施工工艺要求：施工过程中应严格遵守施工工艺要求，确保施工质量。

同时，应注意施工安全，避免发生安全事故。

3. 调试与检测要求：安装完成后，应对接触网进行调试和检测，确保其正常运行。

调试过程中应注意调整接触线的张力、位置等参数，确保其符合设计要求。

检测过程中应对各项参数进行详细记录和分析，及时发现并解决问题。

五、注意事项1. 施工前应对现场进行勘查，了解地形、地质等情况，确保施工方案的合理性和可行性。

2. 施工过程中应注意安全，遵守相关安全规定和操作规程，避免发生安全事故。

3. 施工过程中应注意保护环境，减少对周围环境的影响。

一施工准备开工初期，根据站前工程施工实际进度，结合建设单位总体施组方案编制接触网工程实施性施工组织设计，报监理工程师和建设单位审批。

会同站前施工部门对轨道的线路中线桩、水准基点桩、岔心桩、曲线桩、轨道里程标等线路资料进行交底，按照交桩测量的有关要求安排现场复测，并做好测量记录。

对复测中出现的问题，主动联系有关单位处理。

调查大型材料和机械设备的进场路线，并按规定办理相关手续。

二施工测量1.施工定测依据设计提供的起测点或正线岔心及大型建筑物为测量起点，按照接触网平面图支柱跨距沿钢轨测量定位（曲线地段沿外轨测量），在轨腰上做出标记，并埋设副桩。

接触网纵向测量采用钢尺人工拉链测量跨距，测量过程中如因桥涵、钢轨、避车台、跨越电力线等障碍物影响杆位时，合理调整跨距，调整后的跨距不得大于设计允许最大跨距。

高挡墙、护坡及特殊地质地段，测量时充分利用线路专业预留的接触网坑位，避免开挖时对站前已完工程形成损坏。

对沿线平行和横跨的高低压电力线路弱电通信线路等干扰情况做好详细记录。

2.交桩测量通现场交桩内部计算中线测量测量找支柱副设置副桩水准测量于线路内部整理横向位过中线出每一桩相对中心的置，通过对水准测量数据的整理计算，计算出每一副桩的高程。

最终计算出每一支柱相对于副桩的埋深、限界。

测量精度要求达到：跨距量误差1/2000 。

中线测允许闭合差：在直线转点的左右方向偏差不大于置镜点长度的 1/20000，最大不超过20mm ；曲线横向闭合差：曲线长度500m 以内为30mm，超过500m 时不大于50mm 。

水准测量允许闭合差±30Lmm，其中L的取值单位为km，且前后置镜距离应相等，距离差不大于4m。

三基坑开挖根据设计图确定坑的类型、限界、坑形和深度，坑口的线路侧加设防止道渣滑落的档板和铺设防污染的彩条布。

遇水沟需移时，需保证原有水沟截面和畅通，护坡培土、砌石达到新建铁路设计标准。

争取当日开挖、当日立杆，对当天立不上杆，有危及行车安全的基坑应回填，防止塌方影响行车。

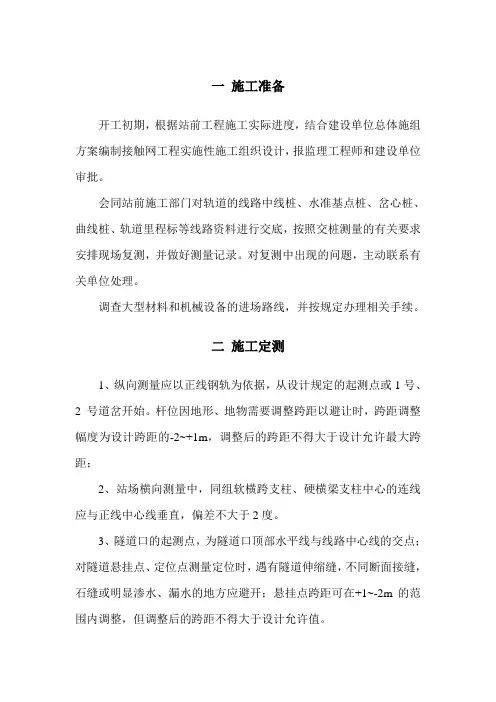

一施工准备开工初期，根据站前工程施工实际进度，结合建设单位总体施组方案编制接触网工程实施性施工组织设计，报监理工程师和建设单位审批。

会同站前施工部门对轨道的线路中线桩、水准基点桩、岔心桩、曲线桩、轨道里程标等线路资料进行交底，按照交桩测量的有关要求安排现场复测，并做好测量记录。

对复测中出现的问题，主动联系有关单位处理。

调查大型材料和机械设备的进场路线，并按规定办理相关手续。

二施工定测1、纵向测量应以正线钢轨为依据，从设计规定的起测点或1号、2 号道岔开始。

杆位因地形、地物需要调整跨距以避让时，跨距调整幅度为设计跨距的-2~+1m，调整后的跨距不得大于设计允许最大跨距；2、站场横向测量中，同组软横跨支柱、硬横梁支柱中心的连线应与正线中心线垂直，偏差不大于2度。

3、隧道口的起测点，为隧道口顶部水平线与线路中心线的交点；对隧道悬挂点、定位点测量定位时，遇有隧道伸缩缝，不同断面接缝，石缝或明显渗水、漏水的地方应避开；悬挂点跨距可在+1~-2m的范围内调整，但调整后的跨距不得大于设计允许值。

4、桥支柱垂直线路中心线应吻合墩台中心线。

5、杆位应尽量避让旧信号机、桥涵、平交道等既有建筑。

6、杆位测量应尽量避开站舍中心、路口及影响站容的的地方。

7、施工测定后，应在邻近钢轨腰部注明：支柱号、支柱类型、基础类型、支柱侧面限界。

8、标准定位支柱纵向位置：1/9道岔，1/12 ，1/18道岔定位均设计在两线间距350mm处，现场坑位有影响可在300mm~400mm间调整。

9、杆位测量中对于锚段关节、中心锚结、附加导线下锚柱应避开平交道口，并满足拉线施工要求。

10、认真填写测量记录，对于测量中变更。

应做现场简单的平面图附于记录后。

三基础坑开挖1、开挖基础坑前应与工务部门联系，了解施工区段线路状况，双方达成共识后，会同监理单位与工务部门鉴定协议，并双方约定，遵照执行。

2、基础坑开挖包括接触网混凝土支柱坑、钢柱基础坑、拉线坑的开挖。

接触网施工第一章接触网平面图接触网平面布置图是接触网主要设计文件之一，是施工中应用最广的重要设计依据，认真弄懂和记清这些图例，学会看平面布置图对于我们掌握和了解线路情况，指导施工是非常重要的。

第一节接触网图例接触网的各种设计图是以机械制图或工程制图学为基础，加上接触网的各种特殊制图标记(接触网图例)所组成，第二节接触网平面布置图识别接触网的平面布置图是掌握接触网施工的最基本技巧之一，除了要懂得接触网的图例及工程制图处，还要对接触网专业表示方式有一定的了解，下面分别介绍站场、区间及隧道内接触网平面布置图。

一、站场接触网平面布置图站场接触网平面布置图实际路状态相符，其比例一般大站为1：1000，小站为1：2000。

站场接触网平面布置图上应包括：1、全部电化股道（近期及远期）、与接触网架设有关的非电化股道。

2、股道编号及线间距、（股道编号应与运营部门编号一致）。

3、道岔编号、型号及出站道岔的中心里程（道岔编号与型号应与实际状况相符，不符的需做出说明）；4、曲线起讫点，半径和缓和曲线长度及总长；5、桥梁名称、中心里程、总长、孔跨式样及结构型式；6、隧道名称、起讫里程及总长；7、涵管、虹吸管、平交道、地道、天桥、跨线桥、架线渡槽等中心里程及高度、宽度；8、站场的名称、中心里程、站台范围及与架设接触网相关的建筑物（如站舍、雨棚、仓库、搬道房、水鹤、起、煤台及上下挡墙等）；9、进站信号机的位置及里程。

站场平面布置图图面上主要内容有：1、支柱（钢柱、钢筋混凝土柱）跨距、位置、号码及数量。

2、支柱类型及侧面限界。

3、锚段号、锚段长度及起止杆号、下锚方式；4、地质条件、基础及横卧板。

5、拉出值（拉出方向、拉出值大小）及导线高度；6、支持装置及安装图号、软横跨节点；7、设备安装及其位置（接地极、限界门、避雷器、隔离开关分段分相绝缘器等）；8、附加导线的走向、位置；设备及安装图号；9、起测点位置及校核点；站场接触网平面布置图中的说明应包括：1、设计依据及现场测量时间、修改说明等。

一施工准备开工初期，根据站前工程施工实际进度，结合建设单位总体施组方案编制接触网工程实施性施工组织设计，报监理工程师和建设单位审批。

会同站前施工部门对轨道的线路中线桩、水准基点桩、岔心桩、曲线桩、轨道里程标等线路资料进行交底，按照交桩测量的有关要求安排现场复测，并做好测量记录。

对复测中出现的问题，主动联系有关单位处理。

调查大型材料和机械设备的进场路线，并按规定办理相关手续。

二施工定测1、纵向测量应以正线钢轨为依据，从设计规定的起测点或1号、2 号道岔开始。

杆位因地形、地物需要调整跨距以避让时，跨距调整幅度为设计跨距的-2~+1m，调整后的跨距不得大于设计允许最大跨距；2、站场横向测量中，同组软横跨支柱、硬横梁支柱中心的连线应与正线中心线垂直，偏差不大于2度。

3、隧道口的起测点，为隧道口顶部水平线与线路中心线的交点；对隧道悬挂点、定位点测量定位时，遇有隧道伸缩缝，不同断面接缝，石缝或明显渗水、漏水的地方应避开；悬挂点跨距可在+1~-2m的范围内调整，但调整后的跨距不得大于设计允许值。

4、桥支柱垂直线路中心线应吻合墩台中心线。

5、杆位应尽量避让旧信号机、桥涵、平交道等既有建筑。

6、杆位测量应尽量避开站舍中心、路口及影响站容的的地方。

7、施工测定后，应在邻近钢轨腰部注明：支柱号、支柱类型、基础类型、支柱侧面限界。

8、标准定位支柱纵向位置：1/9道岔，1/12 ，1/18道岔定位均设计在两线间距350mm处，现场坑位有影响可在300mm~400mm间调整。

9、杆位测量中对于锚段关节、中心锚结、附加导线下锚柱应避开平交道口，并满足拉线施工要求。

10、认真填写测量记录，对于测量中变更。

应做现场简单的平面图附于记录后。

三基础坑开挖1、开挖基础坑前应与工务部门联系，了解施工区段线路状况，双方达成共识后，会同监理单位与工务部门鉴定协议，并双方约定，遵照执行。

2、基础坑开挖包括接触网混凝土支柱坑、钢柱基础坑、拉线坑的开挖。

第1篇一、前期准备1. 工程设计：根据铁路线路的实际情况，进行接触网工程设计，包括接触网类型、架设高度、供电方式等。

2. 施工组织：成立施工项目部，明确各部门职责，制定施工方案和施工进度计划。

3. 材料设备准备：根据工程设计，准备接触网所需的各种材料、设备，包括导线、承力索、绝缘子、金具等。

4. 人员培训：对施工人员进行技术培训和安全教育，确保施工人员具备相应的技术水平和安全意识。

二、基础施工1. 支柱基础：根据设计要求，进行支柱基础的开挖、混凝土浇筑、预埋件安装等工作。

2. 支柱安装：将支柱吊装至基础，调整位置，使其符合设计要求。

3. 支柱防腐：对支柱进行防腐处理，确保其使用寿命。

三、接触网架设1. 导线架设：将导线吊装至支柱上，调整导线高度、角度和张力，确保导线符合设计要求。

2. 承力索架设：将承力索吊装至支柱上，调整承力索高度、角度和张力，确保承力索符合设计要求。

3. 绝缘子安装：将绝缘子安装于支柱上，确保绝缘子与支柱连接牢固。

4. 金具安装：将金具安装于导线、承力索和绝缘子上，确保金具连接牢固。

四、接触网调整1. 导线调整：调整导线高度、角度和张力，确保导线符合设计要求。

2. 承力索调整：调整承力索高度、角度和张力，确保承力索符合设计要求。

3. 绝缘子调整：调整绝缘子位置，确保绝缘子与支柱连接牢固。

4. 金具调整：调整金具连接，确保金具连接牢固。

五、接触网调试1. 接触网冷滑试验：在接触网架设完成后，进行冷滑试验，检查接触网是否满足运行要求。

2. 接触网热滑试验：在冷滑试验合格后，进行热滑试验，验证接触网在实际运行条件下的性能。

3. 接触网调试：对接触网进行调试，确保其运行稳定、可靠。

六、竣工验收1. 施工单位进行自检，确保工程质量符合设计要求。

2. 验收单位对接触网进行验收，包括外观质量、电气性能、运行稳定性等方面。

3. 验收合格后，接触网工程正式投入使用。

在整个接触网整体工程施工程序中，要注重施工安全、质量控制、进度控制等方面，确保工程顺利进行。

接触网施工工艺第三节拉线安装拉线安装（包括埋设锚板）由2~4人组成。

施工步骤：一、埋设锚板：1、道德检查拉线坑的深度，坑口尺寸，马道方向等是否符合技术标准，拉线方向应在导线下锚方向的延长线上，其偏移误差以出土点计算，一般允许+150毫米（向田野侧）-0毫米（向线路侧）如遇地形限制，必须偏向线路侧时，应使其距支柱平等线路的中心线不得小于500毫米，拉线的角度是指拉线对地夹角，要求为450困难条件下允许增大角度，但不得大于600。

2、把U螺栓穿入锚杆中，再装到锚板上。

此时要注意长短位杆的位置，链型悬挂拉线应使短拉杆在上，长拉杆在下。

3、用绳拉住锚板，慢慢放入坑内。

检查锚杆对地角度是否达到450，不合适时用钢钎，铁锹修整马道，使其达到标准。

4、锚板安装好后，应在锚杆的埋入部分涂以沥青，然后回填，每回填土200毫米就要进行捣固夯实。

培土应高出地面100~200毫米。

二、安装拉线固定角钢：安装拉线固定角钢系指安装承锚角钢、线锚角钢、金属柱下锚固定角钢等下锚用固定角钢。

这些角钢、线锚角钢、金属柱下锚固定角钢等下锚用固定角钢。

这些角钢应根据设计图纸、杆型、地点、下锚高度等选用。

1、钢筋混凝土支柱下锚固定角钢的安装：2人上杆，并携带一条白棕绳，上杆后分别站在支柱的下锚侧和拉线侧，用棕绳将拉线固定角钢吊上去，一人将夹环角钢（或线锚角钢本体）扶稳，通过予留孔穿上螺栓，螺栓应由夹环角钢或线锚角钢本体穿向单环角钢侧，一人将单环角钢安装在螺栓上，拧紧螺帽。

4603、4604型线锚角钢安装完毕后，需将线锚角钢本体、单环角钢两端螺栓拧紧。

2、钢柱下锚固定角钢的安装：1人上杆，并携带一条棕绳及一皮尺，上杆后先确定安装高度，然后用棕绳将下锚固定角钢吊上去，安装在确定好的位置上。

三、安装拉线：1、予制拉线：一般采用皮尺实测拉线长度，一人在杆上拉线固定角钢处拉尺，一人分别拉至上、下拉杆环。

每根加上二个回头的长度（约1.2米）然后据此下料（拉线采用GJ-70镀锌钢绞线），按要求做好一端的回头。

接触网工程施工方案（1）施工方法①下部工程：接触网支柱基础由钻孔桩和钢桩基础组成，施工均要求采用机械施工方法，杜绝人工开挖方式，保证基础位置准确，道床整体性不被破坏，确保基础质量得到有效保证。

采用机械化立杆，无辅助独立整杆器进行支柱整正，严禁借用钢轨进行支柱整正。

接触网支柱基础，应与站前工程配套或衔接施工。

②支柱装配：要求支柱装配施工，精确测量、编程计算、工厂化预配、准确安装。

③导线架设：接触悬挂架设要求必须采用具有额定张力架线装置的车辆施工，同时施工中使用专用的临时吊弦，保证电车线释放过程中平顺及张力稳定。

（2）施工顺序接触网下部工程→支柱装配→导线架设→网上设备安装及静态检测。

（3）施工进度①下部工程：在铺轨计划开始前15天开工，按照铺轨计划顺序施工，确保下部工程在铺轨前全部完成。

②支柱装配：在钢轨锁定之后开始，以一个区间作为一个施工作业面，综合考虑测量、计算、预配、安装、测量等工序，一个作业面工程进度45天。

③导线架设：在支装结束后，架线、附件安装、测量、吊弦安装、关节调整等工序综合时间安排，一个作业面工程进度90天④网上设备安装及静态检测：在一个工作面全部结束后，总工期15天。

（4）施工工期施工工期6个月。

（5）施工措施站前工程以施工为主，施工的工作量大，施工工期受自然条件影响大，工期长且不易把握；站后工程主要以设备安装为主，施工工期相对较短，在全部站后工程中，接触网工程与站前工程关系最密切，也受站前工程影响最大。

如何在接触网工程中有效保证工程的质量、进度、工期，应采取两项措施：①提高机械化施工项目的数量、水平、深度，减少人为因素的影响，从技术上提供保证。

具体措施时，接触网下部工程机械化施工，导线架设采用额定张力放线，精确测量无接触测量，数据计算微机化等。

②采用国际标准，接触网工程设计采用统一的大地坐标系统，最大限度的减少接触网工程对轨道标准的依赖，是施工组织更加合理，使工程评定的标准更加科学。

接触网整体吊弦施工工艺工法1前言1.1工艺工法概况整体吊弦施工工艺，解决了导线高度调整不能一次到位的难题，减少了接触悬挂的调整次数。

1.2工艺原理整体吊弦分为可调式整体吊弦和不可调式整体吊弦，主要包括整体吊弦的计算、预配和安装。

2工艺工法特点2.1吊弦整体安装，效率高。

2.2整体吊弦采用工厂化预配，专用的加工平台及加工工具进行精确加工。

2.3整体吊弦安装过程比传统的吊弦安装更简单，同时避免了对接触悬挂进行多次调整。

3适用范围适用于全补偿简单链型悬挂整体吊弦的测量、计算、加工和安装等；对于全补偿弹性链型除计算方式有所不同外，整体吊弦的加工、安装等与本工艺相同。

4主要引用标准4.1《铁路电力牵引供电工程施工质量验收标准》（TB 10421）。

4.2《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》(TB 10306)。

4.3《铁路电力牵引供电设计规范》（TB 10009）。

4.4《电气装置安装工程电气设备交接试验标准》（GB 50150）。

4.5《新建客货共线铁路工程施工补充规定》（暂行）（铁建设〔2004〕8号）。

4.6《铁路电力牵引供电工程施工安全技术规程》（TB 10306）。

5施工方法整体吊弦参数测量、统一计算、工厂预配、现场整体一次安装到位。

6施工工艺流程及操作要点6.1整体吊弦施工流程整体吊弦施工流程见图1。

图1 整体吊弦安装工艺流程图6.2整体吊弦操作要点6.2.1施工准备承力索架设并超拉完毕，完成承力索座归位和中锚安装，腕臂偏移按温度曲线图调整到位，并且承力索张力加到额定张力后，进行吊弦测量及安装工作。

采用多功能接触网激光测距仪进行测量，测量时将多功能接触网检测仪放置在悬挂点下轨面上，操作检测仪，测出承力索距轨水平面的距离值并记录到表中。

当承力索、接触线都加到额定张力，承力索座归位和终锚安装完后，确定承力索及接触线的张力、跨距测量和外轨超高测量。

6.2.2整体吊弦计算将常用参数维护、导线参数、吊弦分布维护等原始数据输入用户计算吊弦的数据输入界面，主要参数有：承高A、承高B输入现场实际测量值。
