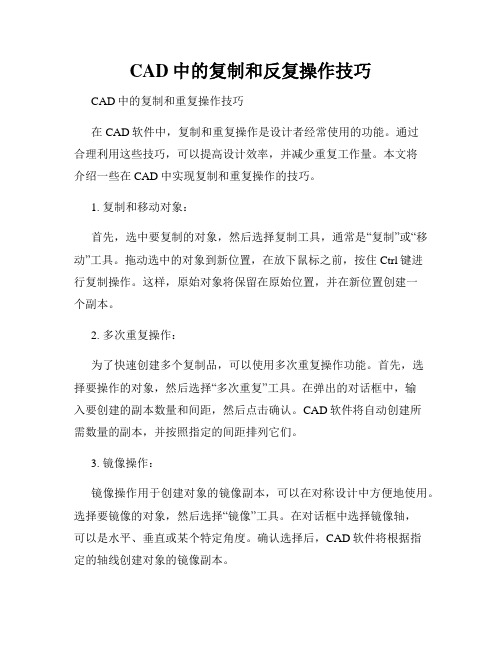

CAD中的复制和反复操作技巧CAD中的复制和重复操作技巧在CAD软件中，复制和重复操作是设计者经常使用的功能。
通过合理利用这些技巧，可以提高设计效率，并减少重复工作量。
本文将介绍一些在CAD中实现复制和重复操作的技巧。
1. 复制和移动对象：首先，选中要复制的对象，然后选择复制工具，通常是“复制”或“移动”工具。
拖动选中的对象到新位置，在放下鼠标之前，按住Ctrl键进行复制操作。
这样，原始对象将保留在原始位置，并在新位置创建一个副本。
2. 多次重复操作：为了快速创建多个复制品，可以使用多次重复操作功能。
首先，选择要操作的对象，然后选择“多次重复”工具。
在弹出的对话框中，输入要创建的副本数量和间距，然后点击确认。
CAD软件将自动创建所需数量的副本，并按照指定的间距排列它们。
3. 镜像操作：镜像操作用于创建对象的镜像副本，可以在对称设计中方便地使用。
选择要镜像的对象，然后选择“镜像”工具。
在对话框中选择镜像轴，可以是水平、垂直或某个特定角度。
确认选择后，CAD软件将根据指定的轴线创建对象的镜像副本。
4. 阵列操作：阵列操作用于创建规律排列的对象副本，如网格或圆形环形数组。
首先，选择要创建副本的对象，然后选择“阵列”工具。
在弹出的对话框中选择阵列类型，如矩阵、极坐标或路径。
然后根据要求输入参数，如行列数、间距或半径等。
点击确认后，CAD软件将自动创建所需形状的副本。
5. 插入重复块：重复块是一种能够重复使用的对象集合。
通过将其创建为块，并在需要的地方插入，可以实现快速复制。
首先，选中要创建为块的对象，然后选择“块创建”工具。
在对话框中输入块的名称，并确认其他参数。
完成后，选择“块插入”工具，然后选择要插入重复块的位置。
CAD软件将根据块的定义在该位置创建一个完全相同的副本。
通过运用上述技巧，设计者可以在CAD软件中快速和精确地实现复制和重复操作。
这些功能不仅提高了工作效率，还减少了大量重复工作的时间和努力。
cad删除重复线条的方法
在CAD中删除重复线条的方法有多种，以下是一些常见的方法：
1. 使用“删除重复对象”命令：在CAD软件的命令行中输入“OVERKILL”，然后按下回车键。
选择要删除重复线条的对象，并按下回
车键。
CAD将自动删除选定对象中的重复线条。
2. 使用“合并线条”命令：在CAD软件的命令行中输入“PEDIT”，然后
按下回车键。
选择要合并的线条，并按下回车键。
在“编辑多段线”对话框中，选择“合并”选项，然后按下回车键。
CAD将自动合并选定线条中的
重复线段。
3. 使用“删除重复段”命令：在CAD软件的命令行中输入“OVERKILL”，然后按下回车键。
选择要删除重复线条的对象，并按下回车键。
在“删除重复段”对话框中，选择“是”选项，然后按下回车键。
CAD将自动删除选
定对象中的重复线段。
4. 使用循环命令：按Ctrl+w开启循环命令，然后点击有重合情况的线条，会出现所有线条的选项，再选择想要删除的线。
5. 手动检查和删除：对于一些不太复杂的图形，可以手动检查每个线条，并删除重复的部分。
无论使用哪种方法，都应先备份原始文件，以防误操作导致数据丢失。
CAD绘图时图形重合或重叠怎么办？扩展工具AutoCAD和浩辰CAD、中望CAD都有这个功能，但看了看浩辰CAD 2011的消除重线功能，确实有一些独特的特点，因此就以浩辰CAD的功能为例来介绍这个功能。
这个功能也许叫消除重合对象更准确，因为它不仅可以处理重合的直线、圆、多段线等线性对象，还可以处理完全重叠的图块、文字、标注、面域等其他各类对象。
此外，消除也并不是简单的删除，不仅需要对图形的图层、颜色、线型等相关属性进行判断，而且可以对于部分重叠的二维和三维多段线、圆及圆弧、直线重合的部分进行删除或连接的功能。
利用此功能不仅可以清除图纸中的冗余图形，而且可以避免由于图形重叠引起的编辑、打印等相关问题。
习惯使用经典界面的设计师可在下拉菜单中选择“扩展工具>编辑工具>消除重合线”调用消除重线功能，喜欢使用功能区的设计师可在“扩展工具”功能区中单击“消除重线”按钮，如下图所示。
消除重线的操作很简单，调用命令后，在图面上要进行处理的区域，将弹出如下图所示的对话框。
从对话框可以看出，此功能默认只处理图层、线型、颜色、线宽、打印样式的常规信息相同的对象，但在一些特殊情况下我们也可以忽略其中的一些属性，如颜色、线宽、线型等，对于这些属性不同的重叠对象也进行消除处理。
下面通过几个简单的例子来看消除重现适用的几种状态。
例一删除完全重合的对象两个或多个完全相同的对象如果完全重合，通常只需要保留一个，其他的对象显然是多余的，会被直接删除。
我们以图块为例来看一下，如下图所示。
例二消除重合的圆弧如果两段半径和圆心相同的圆弧部分重合，多段线编辑（pedit）命令也无法对这两条圆弧进行连接处理，消除重线功能就可以将这两条线段合并成一段完整的圆弧，对于部分重合的直线也可以进行类似处理。
如下图所示。
例二消除多段线的重合部分当直线、圆弧、多段线与其他多段线部分重合时，软件可以通过分解、合并进行重新组合，消除重合部分。
如下图所示。
使用CAD进行图案重复与数组的方法一、图案重复的基本概念在CAD软件中，图案重复是指将同一图案按照一定规律多次重复出现在设计图中，以达到装饰性或实用性的目的。
通过图案重复，可以提高设计效率，减少重复劳动，使设计更加规整统一。
二、图案重复的方法1. 复制粘贴法复制粘贴是最简单直接的图案重复方法之一。
将一个图案复制一份，然后粘贴到需要的位置。
不断重复粘贴，直到达到所需的效果。
这种方法适用于图案数量较少、规则性较弱的情况。
2. 镜像翻转法镜像翻转是一种常用的图案重复方法。
通过将图案进行镜像翻转，可以在原始图案的基础上得到相对称的新图案。
在CAD软件中，可以通过图形镜像命令实现。
选择要镜像的图案，指定镜像轴线，并选择是否保留原始图案，即可得到镜像后的新图案。
3. 平移法平移是一种经常使用的图案重复方法。
通过将图案按照一定的平移距离进行移动，可以得到多个并列的图案。
在CAD软件中，通过移动命令可以实现平移。
选择要平移的图案，指定平移距离和方向，选择是否保留原始图案，即可得到平移后的新图案。
4. 旋转法旋转是一种常见的图案重复方法。
通过将图案按照一定的旋转角度进行旋转，可以得到多个旋转后的图案。
在CAD软件中，通过旋转命令可以实现旋转。
选择要旋转的图案，指定旋转中心和旋转角度，选择是否保留原始图案，即可得到旋转后的新图案。
三、数组的方法数组是一种通过在平面上复制、平移、旋转等操作来快速生成多个图形的方法。
在CAD软件中，数组是图案重复的高级技巧。
以下是几种常见的数组方法：1. 矩形数组选择要数组的图形，指定矩形长宽和行列数量，即可快速生成一个矩形数组。
2. 极坐标数组选择要数组的图形，指定一个基点和一系列极坐标点，即可按照指定的极坐标点在平面上生成多个图形。
3. 镜像数组选择要数组的图形，指定一个基点和镜像轴线，即可在镜像轴线两侧生成多个镜像图形。
4. 路径数组选择要数组的图形和一个路径，即可让图形沿着路径进行分布排列，形成一条曲线状的图案。
CAD中的图形修复和优化技巧在使用CAD软件进行设计和绘图时，我们经常会遇到一些图形不完整或者出现错误的情况。
为了保证设计的准确性和完整性，我们需要学习一些图形修复和优化技巧。
以下是一些在CAD中常用的技巧，可以帮助我们有效地修复和优化图形。
1. 删除不必要的重叠线段：在设计中，有时会出现重叠线段的情况，这会导致不必要的复杂性和混乱。
我们可以使用CAD软件的“修复”或“删除重叠线段”工具来快速识别和删除这些重叠线段，以简化图形。
2. 闭合图形：在某些情况下，我们可能需要将开放的图形闭合，以便进行进一步的处理。
在CAD软件中，我们可以使用“修复”工具或者绘制直线、圆弧等来闭合这些图形。
3. 连接线段：当我们希望将两个不相连的线段连接在一起时，可以使用CAD软件的“修复”或“扩展”工具，将它们连接起来。
这在修正设计错误或者完善图形时非常实用。
4. 消除重复实体：有时候，我们会发现设计中存在相同或非常相似的重复实体。
在CAD软件中，我们可以使用“修复”工具或者“删除重复实体”命令来快速识别和删除这些重复实体，以节省设计的空间和避免错误。
5. 合并多边形：在设计过程中，我们可能需要将多个相邻的多边形合并为一个更大的多边形。
在CAD软件中，我们可以使用“合并”工具或者“多边形填充”命令来实现这一步骤，以便进行后续的处理和修改。
6. 修复断线：有时我们会发现设计中出现断线的情况，这可能是由于设计错误或者文件损坏导致的。
在CAD软件中，我们可以使用“修复”工具或者手动绘制线段来修复这些断线，保证图形的完整性。
7. 消除重叠实体：在设计中，有时候会出现重叠的实体，这可能会导致错误的渲染、截面分析或剖面图。
我们可以使用CAD软件的“修复”工具或者“删除重叠实体”命令来识别和删除这些重叠实体，以确保设计的准确性和一致性。
8. 优化线段：在进行设计时，我们可能会使用大量的线段，但有时线段过多会导致文件变得笨重和复杂。
CAD绘图中的十大常见错误及解决方法CAD是计算机辅助设计的缩写，是一种广泛应用于工程设计、建筑设计以及制造等领域的重要工具。
然而，在使用CAD软件进行图纸绘制的过程中，常常会遇到一些常见错误。
本文将介绍CAD绘图中的十大常见错误及相应的解决方法，帮助读者提高绘图质量和效率。
错误一：无法正确绘制尺寸解决方法：尺寸绘制是CAD绘图的重要部分，应该格外注意。
首先，确保选择正确的尺寸标准，例如英制或公制。
其次，检查绘图模板是否正确设置了尺寸比例。
最后，如果遇到尺寸绘制错误，可以尝试使用CAD软件提供的“修复尺寸”工具来解决。
错误二：图层使用错误解决方法：正确使用图层是CAD绘图的关键。
首先，遵循图层命名规范，以便清晰地区分各个图层。
其次，检查图层的可见性和锁定状态，确保正确的图层可见并且不被锁定。
最后，当需要在不同图层之间切换时，使用CAD软件提供的“图层管理器”工具，而不是手动进行切换。
错误三：图形未对齐或不对称解决方法：绘图的准确性和对称性对于CAD绘图至关重要。
可以使用CAD软件提供的对齐工具，比如“对象对齐”功能，帮助将图形对齐到正确的位置。
此外，使用CAD软件的“镜像”或“复制”功能来保证图形的对称性。
错误四：图形重叠或重复解决方法：当图形发生重叠或重复时，可能会导致绘图结果错误。
可以使用CAD软件提供的“合并”或“修剪”功能，将重叠的图形合并在一起或去除重复的部分。
此外，注意在绘图过程中避免不必要的重复绘制。
错误五：绘图比例不正确解决方法：绘图比例是CAD绘图的基础，必须正确设置。
要确保按照实际需求选择合适的比例，例如1:1或1:50。
如果遇到比例不正确的情况，可以使用CAD软件提供的比例调整工具进行修正。
错误六：缺乏图形标注解决方法：图形标注是CAD绘图的重要部分，可以提供更多的绘图信息。
要注意在绘图过程中添加适当的标注，例如尺寸标注、注释等。
CAD软件通常提供多种标注工具，可以根据需要选择合适的工具进行标注。
CAD中怎么设置鼠标右击重复上一个命令？
在使用浩辰CAD软件绘制图纸的过程中，可以根据实际需求将鼠标右击设置为重复上一个命令，那么具体该如何操作呢？接下来的CAD绘图教程就和小编一起来了解一下浩辰CAD软件中设置鼠标右击重复上一个命令的具体操作步骤吧！
CAD中设置鼠标右击重复上一个命令步骤：
1、首先启动浩辰CAD软件，然后输入快捷命令：OP，点击回车键确认，即可调出【选项】对话框。
2、在【选项】对话框中，点击切换至【用户系统配置】选项卡，在【Windows标准操作】组中，点击【自定义右键单击】按钮。
如下图所示：
3、执行命令后，会弹出【自定义右键单击】对话框，在【默认模式】组中，选择【重复上一个命令】，点击【应用并关闭】按钮。
如下图所示：
4、设置完成后即可在当没有任何对象且没有任何命令运行时，在CAD绘图区域中单击鼠标右键与按回车键的效果相同，即重复上一次使用的命令。
上述CAD绘图教程小编给大家分享了浩辰CAD软件中设置鼠标右击重复上一个命令的详细操作步骤，是不是很简单呢？。
CAD图形检查与错误修复方法CAD软件作为一种广泛使用的设计工具，在工程领域中扮演着重要角色。
然而，由于各种因素的影响，CAD图形中常常存在各种错误和问题。
本文将介绍几种常见的CAD图形检查与错误修复方法，帮助读者有效地解决CAD图形中的问题。
首先，一个常见的问题是CAD图形中存在的重叠对象。
当在CAD中使用多种绘图工具进行绘图时，可能会导致多个对象的叠加或交叉，从而形成重叠对象。
这会导致后续操作中的错误和不确定性。
解决这个问题的方法是使用CAD软件自带的“检查”功能。
通过选择“检查”功能，用户可以扫描整个图形并标记出重叠对象。
然后，可以使用CAD软件提供的编辑工具，例如“修剪”或“消除重叠”等，来修复重叠对象，确保图形的准确性和完整性。
其次，另一个常见的问题是CAD图形中存在的断线或开放线段。
这种情况通常发生在绘图过程中，当用户在绘制线段时，可能会不小心跳过一些点，导致形成断线。
这种断开的线段在图形中无法正确识别为闭合区域，因此会导致后续操作中的错误。
解决这个问题的方法是使用CAD软件自带的“破折号”工具，该工具可以帮助用户自动寻找并修复断线。
用户只需选择“破折号”工具，并点击图形中的断线位置，CAD软件将自动将这些断线连接起来，修复图形中的断线问题。
此外，还有一个常见的问题是CAD图形中存在的重复对象。
重复对象可能会导致图形文件过大和操作效率低下。
解决这个问题的方法是使用CAD软件自带的“删除重复”功能。
通过选择“删除重复”功能，用户可以对整个图形文件进行扫描，并删除重复的对象。
这样可以减小图形文件的大小，提高操作效率。
此外，对于一些特殊的CAD图形，还可能存在边界错误或曲线断裂等问题。
解决这类问题的方法可以有很多种，例如使用CAD软件的“修复曲线”功能，通过重新定义曲线的节点或控制点来修复曲线的断裂。
另外，还可以使用CAD软件的“修复边界”功能，通过绘制或编辑边界线来修复边界错误。
这些高级功能需要用户熟练掌握CAD软件的操作技巧和特定的绘图知识。
精心整理第一部分画图前的准备除了自备笔记本，或者建立一个专门记录自己成长的word 文档，以便随时记录你的疑问，这对你快速成长绝对有帮助！另外最好备入门最常用的规范、图集、手册：1.民用建筑电气设计规范（一套）2.建筑电气常用数据3.工业与民用配电设计手册另外说明以下两点：A.楼主操作的软件情况：Autocad2008平台，天正电气8.5二次开发软件。
B.如果知道自1.2.3.（一）.1.2.—快捷菜单；C.3.大小=4.CAD 5.和天正对常原则1，你就不要将（最后我会贴出我自己调整的）。
自定义命令。
首先要记住基本命令，但也要有自定义命令，定义方法，工具—自定义—编辑自定义文件---程序参数acad.pgp 前边有很多都是以“；”开头的，第一个不以“；”开头的就是命令的开始，一般“3A,*3DARRAY ”下边的命令是我们要编辑的部分，其他不懂的不要动。
比如这个3A 表示的是快捷键*号后边是命令的完整名称也就是说输入3A 和输入3DARRAY 作用是一样的。
修改后保存，关闭CAD ，重新打开CAD 你自定义的命令就可以使用了。
对CAD 进行快捷键重新设置后，可不用重启CAD ，直接在命令行输入REINIT （initialization ）即可（二）（三）.当你看到建筑发给你的图之后你大脑是否有这些想法？（四）1.比例列表重置命名（-scalelistedit ）：当你打开一张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的比例会是你的电脑反映慢了很多，解决办法如下：在cad安装目录support文件下打开acad2008.lsp，并在文件最末端输入如下代码：(command"-scalelistedit""reset""y""e")（五）2.用软件需要养成的习惯：A经常手动保存（有太多的意外致使软件死掉）；B待定（六）3.图层的管理命令：当你看到建筑发给你的图时，有没有种眼花缭乱的感觉？这时我们把与我们无关的图层内容删除或者隐藏。
CAD多次重复任务简化技巧和工具在使用CAD软件进行设计和绘图工作时，经常会遇到一些重复性的任务，比如在设计建筑物或机械零件时反复复制和排列相似的元素。
为了提高效率，我们可以利用一些简化技巧和工具来加速这些重复任务的完成。
1. 块定义（Block Definition）块定义是CAD软件中非常有用的一个功能。
可以将一组或多组元素创建为一个块，并将其保存在CAD库中以备重复使用。
通过定义块，我们可以实现对块内元素的统一管理和修改，从而减少了对每个元素进行逐一修改的工作量。
在使用块定义功能时，只需要绘制一次块内的元素，然后复制、旋转或缩放等操作即可重复使用这些元素。
2. 动态块（Dynamic Block）动态块是块定义的一种扩展形式，具备更多的交互性和灵活性。
通过在块定义中添加参数和操作，我们可以根据需要调整块的属性和形状。
例如，在绘制机械零件时，可以创建一个动态块，通过修改几个参数即可调整零件的尺寸和形态，从而在不同的设计场景下重复使用。
3. 层和图层管理层是CAD软件中对元素进行分组和管理的基本单位。
通过合理设置层和利用图层管理功能，可以将不同类型的元素分别放置在不同的层中，从而快速隐藏或显示、修改和管理这些元素。
图层管理功能也可以实现批量修改图层属性，比如统一修改颜色、线型等。
4. 自动标注和注释在CAD设计中，标注和注释是必不可少的环节，但也是一个重复且繁琐的任务。
CAD软件提供了自动标注和注释的功能，可以根据预设的规则和参数快速生成标注和注释。
通过使用自动标注工具，我们可以减少手动绘制标注和注释的时间，提高设计效率。
5. 脚本和自动化工具CAD软件通常支持脚本编程和自动化工具的使用，可以通过编写一些简单的脚本或使用自动化工具来执行重复性的任务。
比如，我们可以编写一个脚本来自动生成一组特定样式的标准元素，或使用自动化工具实现批量处理和修改图纸中的元素。
脚本和自动化工具的使用可以节省大量的时间和精力。
