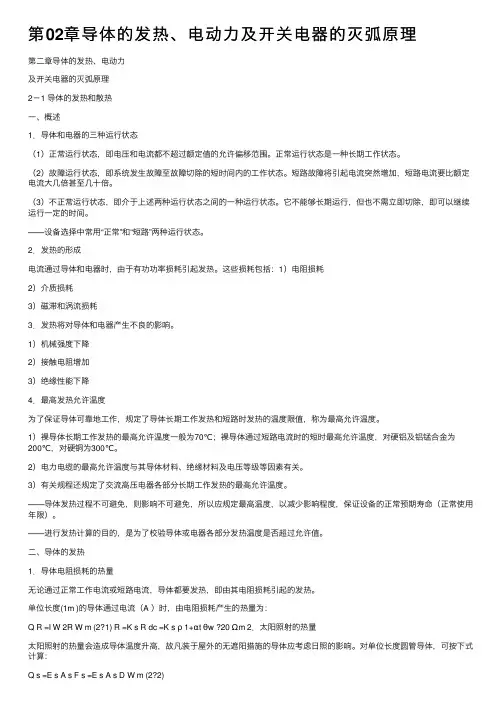

第02章导体的发热、电动⼒及开关电器的灭弧原理第⼆章导体的发热、电动⼒及开关电器的灭弧原理2－1 导体的发热和散热⼀、概述1．导体和电器的三种运⾏状态（1）正常运⾏状态，即电压和电流都不超过额定值的允许偏移范围。
正常运⾏状态是⼀种长期⼯作状态。
（2）故障运⾏状态，即系统发⽣故障⾄故障切除的短时间内的⼯作状态。
短路故障将引起电流突然增加，短路电流要⽐额定电流⼤⼏倍甚⾄⼏⼗倍。
（3）不正常运⾏状态，即介于上述两种运⾏状态之间的⼀种运⾏状态。
它不能够长期运⾏，但也不需⽴即切除，即可以继续运⾏⼀定的时间。
——设备选择中常⽤“正常”和“短路”两种运⾏状态。
2．发热的形成电流通过导体和电器时，由于有功功率损耗引起发热。
这些损耗包括：1）电阻损耗2）介质损耗3）磁滞和涡流损耗3．发热将对导体和电器产⽣不良的影响。
1）机械强度下降2）接触电阻增加3）绝缘性能下降4．最⾼发热允许温度为了保证导体可靠地⼯作，规定了导体长期⼯作发热和短路时发热的温度限值，称为最⾼允许温度。
1）裸导体长期⼯作发热的最⾼允许温度⼀般为70℃；裸导体通过短路电流时的短时最⾼允许温度，对硬铝及铝锰合⾦为200℃，对硬铜为300℃。
2）电⼒电缆的最⾼允许温度与其导体材料、绝缘材料及电压等级等因素有关。
3）有关规程还规定了交流⾼压电器各部分长期⼯作发热的最⾼允许温度。
——导体发热过程不可避免，则影响不可避免，所以应规定最⾼温度，以减少影响程度，保证设备的正常预期寿命（正常使⽤年限）。
——进⾏发热计算的⽬的，是为了校验导体或电器各部分发热温度是否超过允许值。
⼆、导体的发热1．导体电阻损耗的热量⽆论通过正常⼯作电流或短路电流，导体都要发热，即由其电阻损耗引起的发热。
单位长度(1m )的导体通过电流（A ）时，由电阻损耗产⽣的热量为：Q R =I W 2R W m (2?1) R =K s R dc =K s ρ 1+αt θw ?20 Ωm 2．太阳照射的热量太阳照射的热量会造成导体温度升⾼，故凡装于屋外的⽆遮阳措施的导体应考虑⽇照的影响。
