导体长期发热允许温度

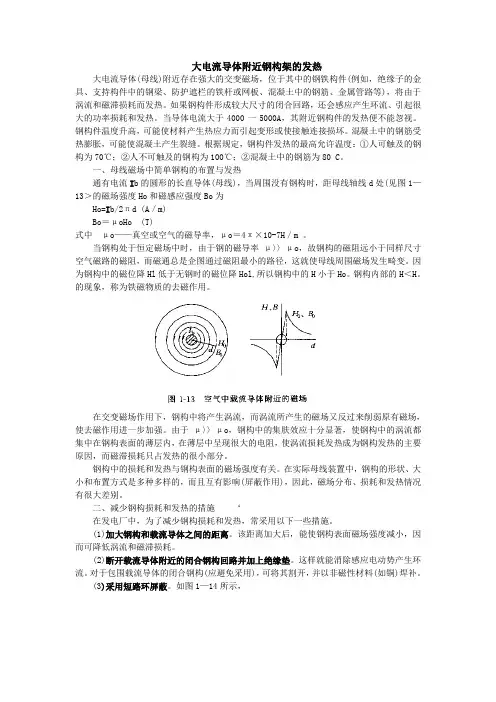

大电流导体附近钢构架的发热大电流导体(母线)附近存在强大的交变磁场，位于其中的钢铁构件(例如，绝缘子的金具、支持构件中的钢梁、防护遮栏的铁杆或网板、混凝土中的钢筋、金属管路等)，将由于涡流和磁滞损耗而发热。

如果钢构件形成较大尺寸的闭合回路，还会感应产生环流、引起很大的功率损耗和发热。

当导体电流大于4000一5000A，其附近钢构件的发热便不能忽视。

钢构件温度升高，可能使材料产生热应力而引起变形或使接触连接损坏。

混凝土中的钢筋受热膨胀，可能使混凝土产生裂缝。

根据规定，钢构件发热的最高允许温度：①人可触及的钢构为70℃；②人不可触及的钢构为100℃；②混凝土中的钢筋为80 C。

一、母线磁场中简单钢构的布置与发热通有电流I b的圆形的长直导体(母线)，当周围没有钢构时，距母线轴线d处(见图1—13＞的磁场强度Ho和磁感应强度Bo为Ho=I b/2πd (A／m)Bo＝μoHo (T)式中μo——真空或空气的磁导率，μo＝4π×10-7H／m 。

当钢构处于恒定磁场中时，由于钢的磁导率μ〉〉μo，故钢构的磁阻远小于同样尺寸空气磁路的磁阻，而磁通总是企图通过磁阻最小的路径，这就使母线周围磁场发生畸变。

因为钢构中的磁位降Hl低于无钢时的磁位降Hol,所以钢构中的H小于Ho。

钢构内部的H＜H。

的现象，称为铁磁物质的去磁作用。

在交变磁场作用下，钢构中将产生涡流，而涡流所产生的磁场又反过来削弱原有磁场，使去磁作用进一步加强。

由于μ〉〉μo，钢构中的集肤效应十分显著，使钢构中的涡流都集中在钢构表面的薄层内，在薄层中呈现很大的电阻，使涡流损耗发热成为钢构发热的主要原因，而磁滞损耗只占发热的很小部分。

钢构中的损耗和发热与钢构表面的磁场强度有关。

在实际母线装置中，钢构的形状、大小和布置方式是多种多样的，而且互有影响(屏蔽作用)，因此，磁场分布、损耗和发热情况有很大差别。

二、减少钢构损耗和发热的措施‘在发电厂中，为了减少钢构损耗和发热，常采用以下一些措施。

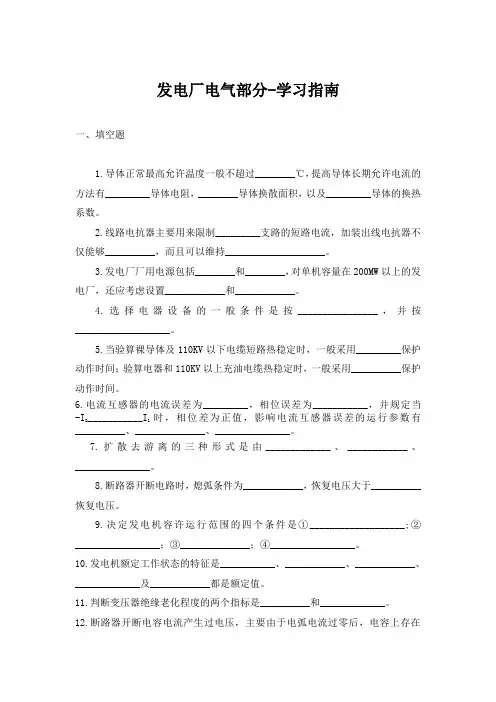

发电厂电气部分-学习指南一、填空题1.导体正常最高允许温度一般不超过________℃，提高导体长期允许电流的方法有_________导体电阻，________导体换散面积，以及_________导体的换热系数。

2.线路电抗器主要用来限制_________支路的短路电流，加装出线电抗器不仅能够__________，而且可以维持____________________。

3.发电厂厂用电源包括________和________，对单机容量在200MW以上的发电厂，还应考虑设置____________和____________。

4.选择电器设备的一般条件是按________________，并按___________________。

5.当验算裸导体及110KV以下电缆短路热稳定时，一般采用_________保护动作时间；验算电器和110KV以上充油电缆热稳定时，一般采用__________保护动作时间。

6.电流互感器的电流误差为_________，相位误差为___________，并规定当-I2___________I1时，相位差为正值，影响电流互感器误差的运行参数有__________、______________、_______________。

7.扩散去游离的三种形式是由_____________、____________、_______________。

8.断路器开断电路时，熄弧条件为____________，恢复电压大于__________恢复电压。

9.决定发电机容许运行范围的四个条件是①___________________;②_________________；③______________；④_________________。

10.发电机额定工作状态的特征是___________、____________、____________、_____________及____________都是额定值。

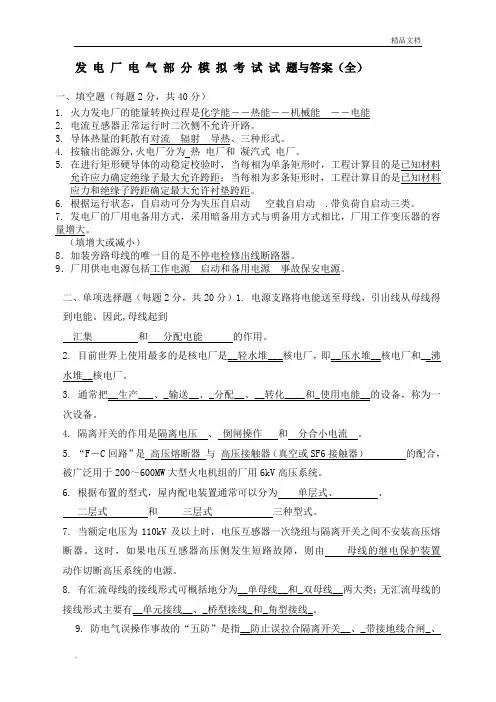

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

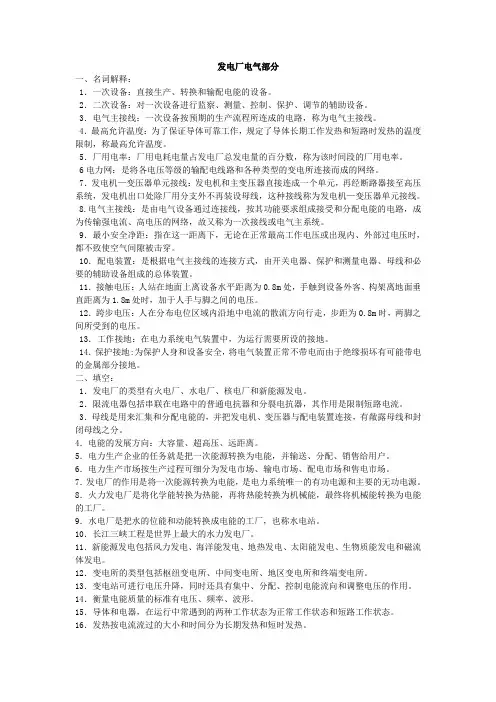

发电厂电气部分一、名词解释：1．一次设备：直接生产、转换和输配电能的设备。

2．二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。

3．电气主接线：一次设备按预期的生产流程所连成的电路，称为电气主接线。

4．最高允许温度：为了保证导体可靠工作，规定了导体长期工作发热和短路时发热的温度限制，称最高允许温度。

5．厂用电率：厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。

6电力网：是将各电压等级的输配电线路和各种类型的变电所连接而成的网络。

7．发电机—变压器单元接线：发电机和主变压器直接连成一个单元，再经断路器接至高压系统，发电机出口处除厂用分支外不再装设母线，这种接线称为发电机—变压器单元接线。

8.电气主接线：是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

9．最小安全净距：指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

10．配电装置：是根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。

11．接触电压：人站在地面上离设备水平距离为0.8m处，手触到设备外客、构架离地面垂直距离为1.8m处时，加于人手与脚之间的电压。

12．跨步电压：人在分布电位区域内沿地中电流的散流方向行走，步距为0.8m时，两脚之间所受到的电压。

13．工作接地：在电力系统电气装置中，为运行需要所设的接地。

14．保护接地:为保护人身和设备安全，将电气装置正常不带电而由于绝缘损坏有可能带电的金属部分接地。

二、填空：1．发电厂的类型有火电厂、水电厂、核电厂和新能源发电。

2．限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流。

3．母线是用来汇集和分配电能的，并把发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。

4．电能的发展方向：大容量、超高压、远距离。

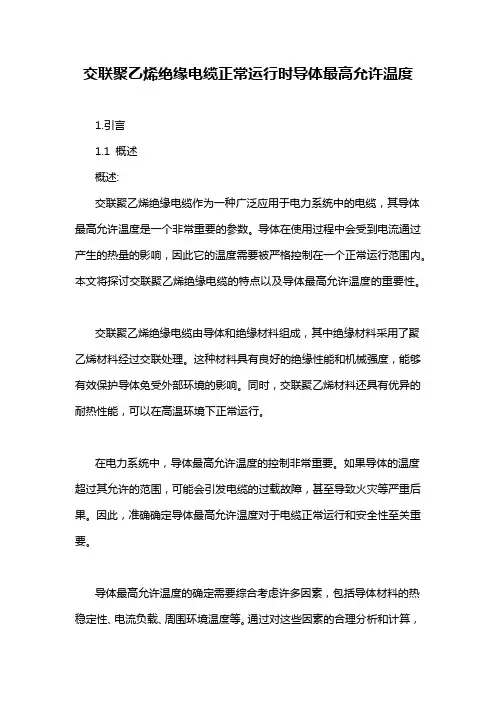

交联聚乙烯绝缘电缆正常运行时导体最高允许温度1.引言1.1 概述概述:交联聚乙烯绝缘电缆作为一种广泛应用于电力系统中的电缆，其导体最高允许温度是一个非常重要的参数。

导体在使用过程中会受到电流通过产生的热量的影响，因此它的温度需要被严格控制在一个正常运行范围内。

本文将探讨交联聚乙烯绝缘电缆的特点以及导体最高允许温度的重要性。

交联聚乙烯绝缘电缆由导体和绝缘材料组成，其中绝缘材料采用了聚乙烯材料经过交联处理。

这种材料具有良好的绝缘性能和机械强度，能够有效保护导体免受外部环境的影响。

同时，交联聚乙烯材料还具有优异的耐热性能，可以在高温环境下正常运行。

在电力系统中，导体最高允许温度的控制非常重要。

如果导体的温度超过其允许的范围，可能会引发电缆的过载故障，甚至导致火灾等严重后果。

因此，准确确定导体最高允许温度对于电缆正常运行和安全性至关重要。

导体最高允许温度的确定需要综合考虑许多因素，包括导体材料的热稳定性、电流负载、周围环境温度等。

通过对这些因素的合理分析和计算，可以确保导体在正常运行时不会超温，同时保证电力系统的稳定性和安全性。

在本文的后续部分，将进一步探讨交联聚乙烯绝缘电缆的特点，以及导体最高允许温度的确定方法和其对电缆正常运行的影响。

结合相关理论和实际案例，将为读者提供一些有关导体最高允许温度的重要信息和实用建议。

综上所述，本文将着重研究交联聚乙烯绝缘电缆导体最高允许温度的问题，并从理论分析到实际应用进行全面探讨，旨在提供有关该方面的深入了解，以促进电缆正常运行及其安全性的提高。

1.2文章结构文章结构是指文章的整体组织和框架，有助于读者快速了解文章的内容和逻辑顺序。

本文的主题是交联聚乙烯绝缘电缆正常运行时导体最高允许温度，下面是本文的结构安排。

1. 引言1.1 概述- 介绍交联聚乙烯绝缘电缆及其在电力传输中的重要性。

1.2 文章结构- 介绍本文的整体结构和各部分的内容安排。

1.3 目的- 阐明本文的研究目的和意义。

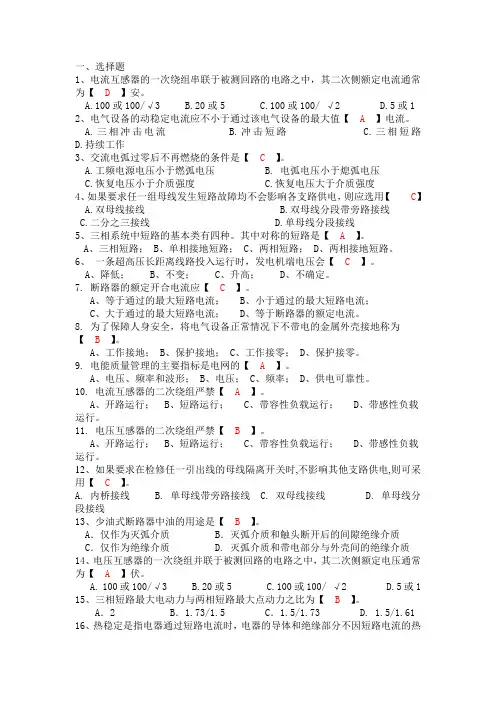

一、选择题1、电流互感器的一次绕组串联于被测回路的电路之中，其二次侧额定电流通常为【D】安。

A.100或100/√3B.20或5C.100或100/ √2D.5或12、电气设备的动稳定电流应不小于通过该电气设备的最大值【A】电流。

A.三相冲击电流B.冲击短路C.三相短路D.持续工作3、交流电弧过零后不再燃烧的条件是【C】。

A.工频电源电压小于燃弧电压B.电弧电压小于熄弧电压C.恢复电压小于介质强度 C.恢复电压大于介质强度4、如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用【C】A.双母线接线B.双母线分段带旁路接线C.二分之三接线D.单母线分段接线5、三相系统中短路的基本类有四种。

其中对称的短路是【A】。

A、三相短路；B、单相接地短路；C、两相短路；D、两相接地短路。

6、一条超高压长距离线路投入运行时，发电机端电压会【C】。

A、降低；B、不变；C、升高；D、不确定。

7. 断路器的额定开合电流应【C】。

A、等于通过的最大短路电流；B、小于通过的最大短路电流；C、大于通过的最大短路电流；D、等于断路器的额定电流。

8. 为了保障人身安全，将电气设备正常情况下不带电的金属外壳接地称为【B】。

A、工作接地；B、保护接地；C、工作接零；D、保护接零。

9. 电能质量管理的主要指标是电网的【A】。

A、电压、频率和波形；B、电压；C、频率；D、供电可靠性。

10. 电流互感器的二次绕组严禁【A】。

A、开路运行；B、短路运行；C、带容性负载运行；D、带感性负载运行。

11. 电压互感器的二次绕组严禁【B】。

A、开路运行；B、短路运行；C、带容性负载运行；D、带感性负载运行。

12、如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用【C】。

A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线13、少油式断路器中油的用途是【B】。

A．仅作为灭弧介质 B．灭弧介质和触头断开后的间隙绝缘介质C．仅作为绝缘介质 D. 灭弧介质和带电部分与外壳间的绝缘介质14、电压互感器的一次绕组并联于被测回路的电路之中，其二次侧额定电压通常为【 A 】伏。

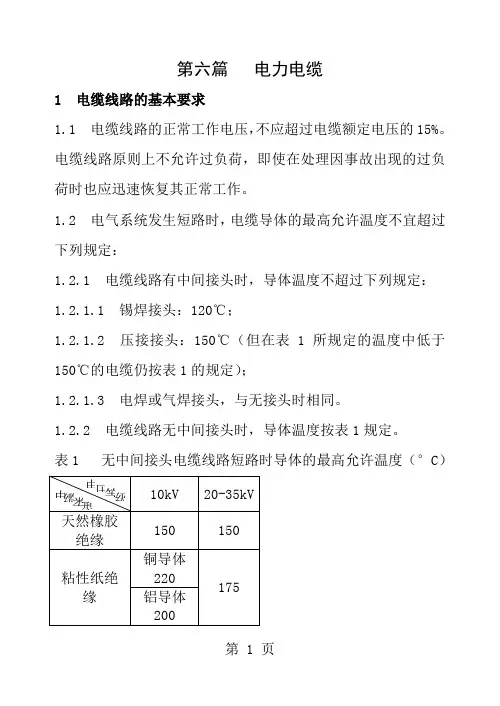

第六篇电力电缆1 电缆线路的基本要求1.1 电缆线路的正常工作电压，不应超过电缆额定电压的15%。

电缆线路原则上不允许过负荷，即使在处理因事故出现的过负荷时也应迅速恢复其正常工作。

1.2 电气系统发生短路时，电缆导体的最高允许温度不宜超过下列规定：1.2.1 电缆线路有中间接头时，导体温度不超过下列规定：1.2.1.1 锡焊接头：120℃；1.2.1.2 压接接头：150℃（但在表1所规定的温度中低于150℃的电缆仍按表1的规定）；1.2.1.3 电焊或气焊接头，与无接头时相同。

1.2.2 电缆线路无中间接头时，导体温度按表1规定。

表1 无中间接头电缆线路短路时导体的最高允许温度（°C）1.3 电缆导体的长期允许工作温度不应超过表2所列的数据。

表2 电缆导体长期允许工作温度（℃）1.4 电缆正常运行的长期允许载流流量，应根据电缆导体的工作温度，电缆各部分的损耗和热阻、敷设方式、并列条数、环境温度以及散热条件加以计算确定。

表3、表4列出了部分常用铝芯电缆的长期允许载流量，表5为环境温度不等于25℃的载流量校正系数。

表3 直接埋地下的铝芯电缆长期允许载流量注：1.铜芯电缆载流量为表中数值乘以1.3系数。

2.本表为单根电缆容量。

3.单芯塑料电缆为三角排列，中心距等于电缆外径。

4.电缆直接埋在地下的（25℃），土壤热阻系数为80℃·厘米/瓦。

表4 空气中铝芯电缆长期允许载流量注：1. 铜芯电缆载流量为表中数值乘以1.3系数。

2. 本表为单根电缆容量。

3. 单芯塑料电缆为三角排列，中心距等于电缆外径。

4. 电缆在空气中为25℃。

表5 空气温度不等于25˚C时载流量的校正系数2 电缆在投入前必须满足以下要求2.1 电缆应按DL/T 596-1996《电力设备预防性试验规程》进行试验，并且试验合格。

2.2 电缆两端终端头各相的相位应与电力系统的相位相符合。

2.3 电缆各芯导体必须完整连续，无断线情况，并测量直流电阻。

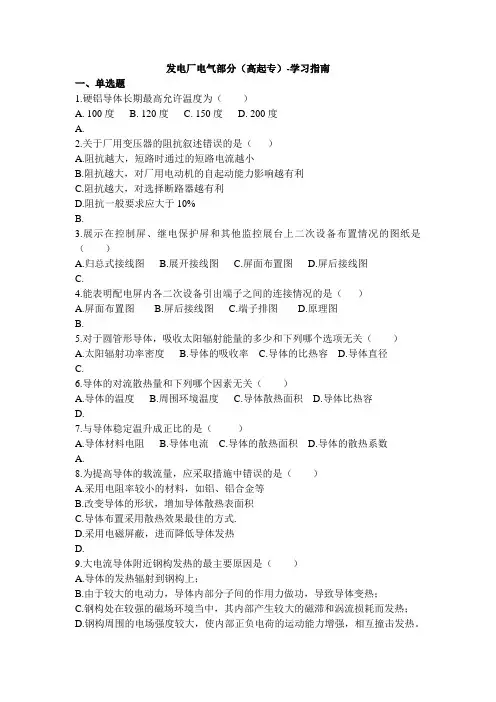

发电厂电气部分（高起专）-学习指南一、单选题1.硬铝导体长期最高允许温度为（）A. 100度B. 120度C. 150度D. 200度A.2.关于厂用变压器的阻抗叙述错误的是（）A.阻抗越大，短路时通过的短路电流越小B.阻抗越大，对厂用电动机的自起动能力影响越有利C.阻抗越大，对选择断路器越有利D.阻抗一般要求应大于10%B.3.展示在控制屏、继电保护屏和其他监控展台上二次设备布置情况的图纸是（）A.归总式接线图B.展开接线图C.屏面布置图D.屏后接线图C.4.能表明配电屏内各二次设备引出端子之间的连接情况的是（）A.屏面布置图B.屏后接线图C.端子排图D.原理图B.5.对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项无关（）A.太阳辐射功率密度B.导体的吸收率C.导体的比热容D.导体直径C.6.导体的对流散热量和下列哪个因素无关（）A.导体的温度B.周围环境温度C.导体散热面积D.导体比热容D.7.与导体稳定温升成正比的是（）A.导体材料电阻B.导体电流C.导体的散热面积D.导体的散热系数A.8.为提高导体的载流量，应采取措施中错误的是（）A.采用电阻率较小的材料，如铝、铝合金等B.改变导体的形状，增加导体散热表面积C.导体布置采用散热效果最佳的方式.D.采用电磁屏蔽，进而降低导体发热D.9.大电流导体附近钢构发热的最主要原因是（）A.导体的发热辐射到钢构上；B.由于较大的电动力，导体内部分子间的作用力做功，导致导体变热；C.钢构处在较强的磁场环境当中，其内部产生较大的磁滞和涡流损耗而发热；D.钢构周围的电场强度较大，使内部正负电荷的运动能力增强，相互撞击发热。

C.10.分相封闭母线的缺点错误的是（）A.母线散热条件差；B.外壳上产生损耗；C.金属消耗量增加；D.安装和维护工作量大D.A.11.元件在起始时刻正常运行条件下，在时间区间[0，t]发生首次故障的概率被称为（）A.不可靠度B.不可用度C.平均运行周期D.故障频率A.12.设备在长期运行条件下，每年平均故障次数被称为（）A.故障率B.故障频率C.不可靠度D.不可用度13.两个元件故障率分别为0.6和0.8，由这两个元件串联组成的系统的故障率为（）。

第三章 导体的发热与电动力3-1 研究导体与电气设备的发热有何意义？长期发热与短时发热各有何特点？答:电流将产生损耗,这些损耗都将转变成热量使电器设备的温度升高。

发热对电气设备的影响:使绝缘材料性能降低;使金属材料的机械强度下降;使导体接触电阻增加。

导体短路时,虽然持续时间不长,但短路电流很大,发热量仍然很多。

这些热量在适时间内不容易散出,于就是导体的温度迅速升高。

同时,导体还受到电动力超过允许值,将使导体变形或损坏。

由此可见,发热与电动力就是电气设备运行中必须注意的问题。

长期发热就是由正常工作电流产生的;短时发热就是由故障时的短路电流产生的。

3-2 为什么要规定导体与电气设备的发热允许温度？短时发热允许温度与长期发热允许温度就是否相同,为什么？答:导体连接部分与导体本身都存在电阻(产生功率损耗);周围金属部分产生磁场,形成涡流与磁滞损耗;绝缘材料在电场作用下产生损耗,如:δtg 值的测量载流导体的发热:长期发热:指正常工作电流引起的发热短时发热:指短路电流引起的发热一 发热对绝缘的影响绝缘材料在温度与电场的作用下逐渐变化,变化的速度于使用的温度有关;二发热对导体接触部分的影响温度过高→表面氧化→电阻增大↑→↑→R I 2恶性循环三发热对机械强度的影响温度达到某一值→退火→机械强度↓→设备变形如:3-3 导体长期发热允许电流就是根据什么确定的？提高允许电流应采取哪些措施？ 答:就是根据导体的稳定温升确定的。

为了载流量,宜采用电阻率小的材料,如铝与铝合金等;导体的形状,在同样截面积的条件下,圆形导体的表面积较小,而矩形与槽形的表面积则较大。

导体的布置应采用散热效果最最佳的方式。

3-4 为什么要计算导体短时发热最高温度？如何计算？答:载流导体短路时发热计算的目的在于确定短路时导体的最高温度不应超过所规定导体短路时发热允许温度。

当满足这个条件时,则认为导体在短路时,就是具有热稳定性的。

计算方法如下:1)有已知的导体初始温度θw;从相应的导体材料的曲线上查出A w;2)将A w与Q k值代入式:1/S2Q k=Ah-Aw求出A h;3)由A h再从曲线上查得θh值。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

第二章载流导体的发热和电动力•导体的工作状态•导体的正常、短时最高允许温度•导体的长期发热•发热过程及特点•计算目的：确定导体载流量和正常工作温度•导体的载流量•概念•提高导体载流量的措施载流量是在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

一般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。

如：2.5 mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A ，4mm²BVV铜导线安全载流量的推荐值4×8A/mm²=32A•导体的短路时的电动力计算•三相导体短路时的电动力发热过程及特点•工程处理方法•计算目的：确定导体短路时应有的机械强度载流导体之间会受到电动力的作用。

正常工作情况下，导体通过的工作电流不大，因而电动力也不大，不会影响电气设备的正常工作。

短路时，导体通过很大的冲击电流，产生的电动力可达很大的数值，导体和电器可能因此而产生变形或损坏。

闸刀式隔离开关可能自动断开而产生误动作，造成严重事故．开关电器触头压力明显减少，可能造成触头熔化或熔焊，影响触头的正常工作或引起重大事故。

因此，必须计算电动力，以便正确地选择和校验电气设备，保证有足够的电动力稳定性，使装置可靠地工作。

正常运行时导体载流量计算为什么关心发热•正常工作状态：•产生的各种损耗（电阻损耗，介质损耗，涡流和磁滞损耗）变成热使导体的温度升高；•导体温度升高的不良影响：如机械强度下降，接触电阻增加，绝缘性能降低等。

•短路工作状态：•短路时间虽然不长，但电流大，因此发热量也很大，造成导体迅速升温。

通过的电流20℃时的直流电阻率20℃时的电阻温度系数Ω/m导体截面积集肤效应系数交流电阻太阳辐射功率密度W/m2太阳照射热量吸收率单位长度导体受太阳照射的面积（外直径）对流散热系数（物体表面与附近空气温差1℃，单位时间（1s）单位面积上通过对流与附近空气交换的热量。

电气设备及主系统单选考试模拟题（附答案）一、单选题（共IOO题，每题I分，共100分）1、联络变压器的台数（A、一般设为B、一般设为C、一般设为3台D、一般设为正确答案：B2、220KV中性点接地系统的屋内配电装置中，带电部分至按地部分之间的最小安全净距为（）mm.A、 2550B、2000C、1900D、1800正确答案：D3、当线路电抗器后短路时，母残压应不低于电网电压额定值的（A、60%~80%B、60%—70%C、70%D、60%正确答案：B4、220kV中性点接地系统的屋内配电装置中，栅状遮栏至带电部分之间的最小安全净距为（）mm.A、 2550B、1800C、2000D、1900正确答案：A5、对系统进行实时控制的计算机、调动通讯设备和远动通信设备属于A、II类负荷B、I类负荷ClU类负荷D、OI类负荷正确答案：D6、O设有电源自动投入装置，当一个电源断电后，另一个电源就立即自动投入。

A、I类负荷B、事故保安负荷C、∏类负荷D、III类负荷正确答案：A7、接地体热稳定校验时，接地体的截面不宜小于连接至该接地装置的接地线截面的A、55%B、75%C、80%D、50%正确答案：B8、一台发电机的额定容量100MW,本机组的厂用负荷为10MW,留有10% 的裕度，与之对应的单元接线的主变压器容量至少为（A、80MVAB、90MVAC、I OOMVAD、IlOMVA正确答案：C9、发电机-双绕组变压器单元接线，发电机和变压器必须同时工作，所以在发电机与变压器之间（）断路器。

A、应装设B、不应装设C、可以装设也可以不装设D、以上都不对正确答案：C10、线路电抗器的电抗百分值取为（）.A、1%B、 6%~12%C、3%D、 8%~12%正确答案：Cn、属于过程性能源的是().A、煤炭B、核能C、石油D、太阳能正确答案：D12、交流电弧自然过零重燃的条件是O.A、Ud(t)B、Uh>U-ihRC、Uh+ihR<UD、Ud(t)正确答案：D13、硬导体应满足的动稳定条件为(A、les≥IshB、a al≤ CL maxC、0 al≥ CL maxD、Ies≤Ish正确答案：C14、隔离开关可以拉合O回路.A、励磁电流不超过15B、电容电流不超过C、的空载变压器D、空载变压器E、励磁电流不超过F、的空载线路G、电网无接地时的避雷器正确答案：G15、中性点经消孤线圈或高电阻接地系统中，高压电气设备单独用的接地装置，接地电阻尽应不大于(A、15 欧B、30 欧C、10 欧D、5欧正确答案：C16、屋内配电装置中，屋内的单台断路器、电压互感器，电流互感器，装在单独的防爆小室内的条件是总油量超过（A、450kgB、500kgC、600kgD、400kg正确答案：C17、选择断路器时，断路器的额定断开电流应大于等于（）。

发电厂电气部分-学习指南一、填空题1.导体正常最高允许温度一般不超过________℃，提高导体长期允许电流的方法有_________导体电阻，________导体换散面积，以及_________导体的换热系数。

2.线路电抗器主要用来限制_________支路的短路电流，加装出线电抗器不仅能够__________，而且可以维持____________________。

3.发电厂厂用电源包括________和________，对单机容量在200MW以上的发电厂，还应考虑设置____________和____________。

4.选择电器设备的一般条件是按________________，并按___________________。

5.当验算裸导体及110KV以下电缆短路热稳定时，一般采用_________保护动作时间；验算电器和110KV以上充油电缆热稳定时，一般采用__________保护动作时间。

6.电流互感器的电流误差为_________，相位误差为___________，并规定当-I2___________I1时，相位差为正值，影响电流互感器误差的运行参数有__________、______________、_______________。

7.扩散去游离的三种形式是由_____________、____________、_______________。

8.断路器开断电路时，熄弧条件为____________，恢复电压大于__________恢复电压。

9.决定发电机容许运行范围的四个条件是①___________________;②_________________；③______________；④_________________。

10.发电机额定工作状态的特征是___________、____________、____________、_____________及____________都是额定值。
