全站仪具体使用方法和坐标计算..

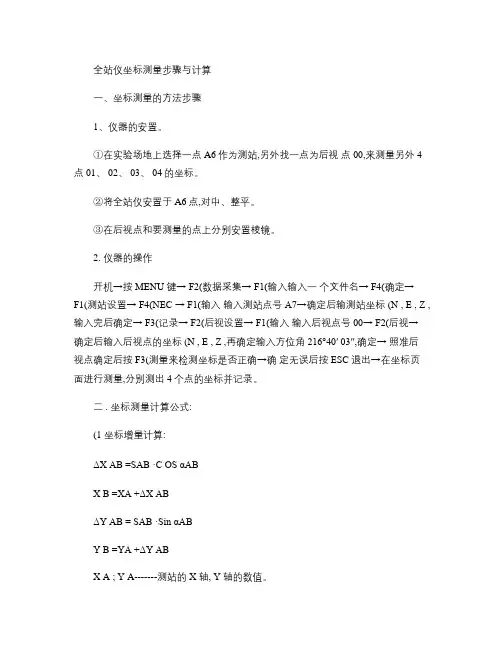

全站仪坐标测量步骤与计算
一、坐标测量的方法步骤
1、仪器的安置。

①在实验场地上选择一点 A6作为测站,另外找一点为后视点 00,来测量另外 4点 01、 02、 03、 04的坐标。

②将全站仪安置于 A6点,对中、整平。

③在后视点和要测量的点上分别安置棱镜。

2. 仪器的操作
开机→按 MENU 键→ F2(数据采集→ F1(输入输入一个文件名→ F4(确定→
F1(测站设置→ F4(NEC → F1(输入输入测站点号A7→确定后输测站坐标 (N , E , Z , 输入完后确定→ F3(记录→ F2(后视设置→ F1(输入输入后视点号00→ F2(后视→
确定后输入后视点的坐标 (N , E , Z ,再确定输入方位角216°40′ 03″,确定→ 照准后
视点确定后按 F3(测量来检测坐标是否正确→确定无误后按 ESC 退出→在坐标页
面进行测量,分别测出 4个点的坐标并记录。

二 . 坐标测量计算公式:
(1 坐标增量计算:
ΔX AB =SAB ·C OS αAB
X B =XA +ΔX AB
ΔY AB = SAB ·Sin αAB
Y B =YA +ΔY AB
X A ; Y A-------测站的 X 轴, Y 轴的数值。

X B ; Y B-------测点的 X 轴, Y 轴的数值。

ΔX AB ; ΔY AB----测站坐标的 X 轴, Y 轴的坐标增量。

αAB-------测点方位角。

制作人:任晨辉组长:张博班级:地质 1002班。

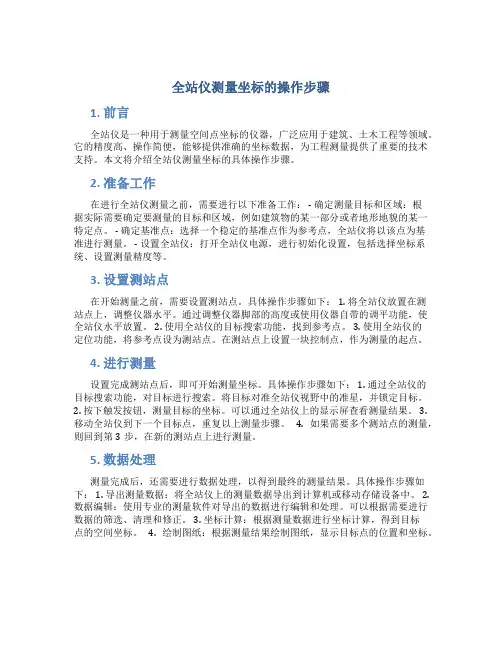

全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。

它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。

本文将介绍全站仪测量坐标的具体操作步骤。

2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。

- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。

- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。

3. 设置测站点在开始测量之前，需要设置测站点。

具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。

通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。

2. 使用全站仪的目标搜索功能，找到参考点。

3. 使用全站仪的定位功能，将参考点设为测站点。

在测站点上设置一块控制点，作为测量的起点。

4. 进行测量设置完成测站点后，即可开始测量坐标。

具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。

将目标对准全站仪视野中的准星，并锁定目标。

2. 按下触发按钮，测量目标的坐标。

可以通过全站仪上的显示屏查看测量结果。

3. 移动全站仪到下一个目标点，重复以上测量步骤。

4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。

5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。

具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。

2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。

可以根据需要进行数据的筛选、清理和修正。

3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。

4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。

6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。

全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角)测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器.由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统.通过键盘可以输入操作指令、数据和设置参数.以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机(CPU）是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成.微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行.输入输出设备是与外部设备连接的装置(接口)，输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据.四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。

不同型号的全站仪，其具体操作方法会有较大的差异。

下面简要介绍全站仪的基本操作与使用方法.（一）全站仪的操作与使用1。

全站仪的基本操作与使用方法（1）测量前的准备工作1)电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔.②按电池盒的顶部直至听到“咔嚓"响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点,对中、整平。

③在两点分别安置棱镜.3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时)，竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360,水平度盘指标即自动设置.随即一声鸣响，同时显示水平角.至此,竖直度盘和水平度盘指标已设置完毕。

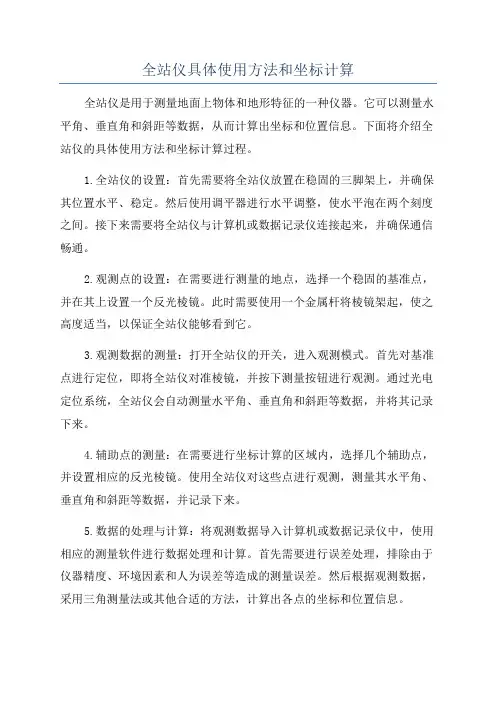

全站仪具体使用方法和坐标计算全站仪是用于测量地面上物体和地形特征的一种仪器。

它可以测量水平角、垂直角和斜距等数据，从而计算出坐标和位置信息。

下面将介绍全站仪的具体使用方法和坐标计算过程。

1.全站仪的设置：首先需要将全站仪放置在稳固的三脚架上，并确保其位置水平、稳定。

然后使用调平器进行水平调整，使水平泡在两个刻度之间。

接下来需要将全站仪与计算机或数据记录仪连接起来，并确保通信畅通。

2.观测点的设置：在需要进行测量的地点，选择一个稳固的基准点，并在其上设置一个反光棱镜。

此时需要使用一个金属杆将棱镜架起，使之高度适当，以保证全站仪能够看到它。

3.观测数据的测量：打开全站仪的开关，进入观测模式。

首先对基准点进行定位，即将全站仪对准棱镜，并按下测量按钮进行观测。

通过光电定位系统，全站仪会自动测量水平角、垂直角和斜距等数据，并将其记录下来。

4.辅助点的测量：在需要进行坐标计算的区域内，选择几个辅助点，并设置相应的反光棱镜。

使用全站仪对这些点进行观测，测量其水平角、垂直角和斜距等数据，并记录下来。

5.数据的处理与计算：将观测数据导入计算机或数据记录仪中，使用相应的测量软件进行数据处理和计算。

首先需要进行误差处理，排除由于仪器精度、环境因素和人为误差等造成的测量误差。

然后根据观测数据，采用三角测量法或其他合适的方法，计算出各点的坐标和位置信息。

6.坐标的导出与应用：将计算得到的坐标数据导出为CAD或GIS格式，可以将其用于制图、建模和分析等应用。

根据具体需求，可以制作地形图、线路图、工程图或其他专用图纸。

全站仪的坐标计算过程是基于测量原理和几何计算方法的，通过测量角度和距离等数据，使用三角函数和数学运算进行计算。

坐标计算的准确性和精度受到多种因素的影响，如仪器精度、测量环境和数据处理方法等。

因此，在使用全站仪进行测量和坐标计算时，需要注意选择合适的测量方法和技术，并进行数据校正和误差分析，以提高测量和计算的准确性和可靠性。

全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤（详细）1. 简介全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。

2. 基本原理全站仪通过测量光的方向和距离来确定点的位置。

它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。

全站仪还可以测量斜距、高差等信息。

3. 使用步骤步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1. 确保全站仪已经安装在三脚架上，并且稳固可靠。

2. 确保全站仪上的电池有足够的电量，或者接入外部电源。

3. 打开全站仪的电源开关，等待仪器启动。

步骤二：设置基准点在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。

基准点通常是一个固定的地面标志物。

1. 使用全站仪的测距功能，测量全站仪到基准点的距离。

2. 对准基准点，并将全站仪的测距仪朝向基准点。

3. 按下测距仪上的测量按钮，记录下测量结果。

步骤三：设置目标点在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。

1. 使用全站仪的测距功能，测量全站仪到目标点的距离。

2. 对准目标点，并将全站仪的测距仪朝向目标点。

3. 按下测距仪上的测量按钮，记录下测量结果。

4. 如果需要进行多个目标点的测量，重复上述过程。

步骤四：测量数据处理在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。

1. 将测量数据导入到计算机或移动设备中。

2. 使用专业的测量软件来处理测量数据。

3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。

步骤五：数据记录与报告，将得到的测量结果记录下来，测量报告。

1. 将测量结果保存到计算机或移动设备中的文件中。

2. 根据需要，可以测量报告，并进行打印或分享。

4. 注意事项在使用全站仪进行测量时，需要注意以下事项：1. 在进行测量之前，需要校准全站仪的水平仪和垂直仪，以保证测量结果的准确性。

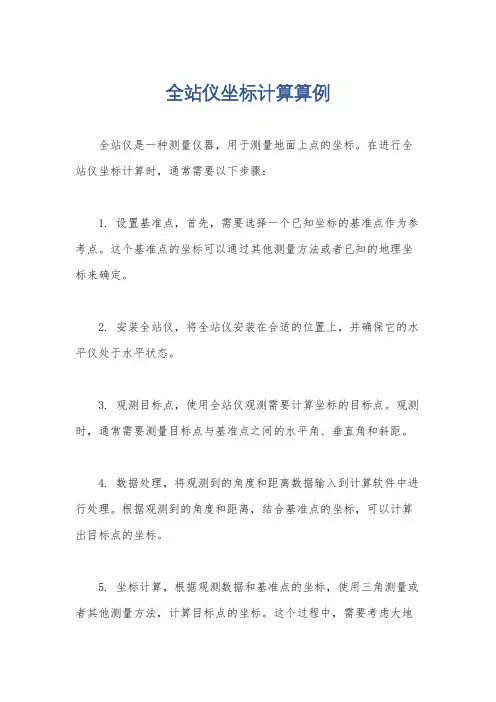

全站仪坐标计算算例
全站仪是一种测量仪器，用于测量地面上点的坐标。

在进行全站仪坐标计算时，通常需要以下步骤：
1. 设置基准点，首先，需要选择一个已知坐标的基准点作为参考点。

这个基准点的坐标可以通过其他测量方法或者已知的地理坐标来确定。

2. 安装全站仪，将全站仪安装在合适的位置上，并确保它的水平仪处于水平状态。

3. 观测目标点，使用全站仪观测需要计算坐标的目标点。

观测时，通常需要测量目标点与基准点之间的水平角、垂直角和斜距。

4. 数据处理，将观测到的角度和距离数据输入到计算软件中进行处理。

根据观测到的角度和距离，结合基准点的坐标，可以计算出目标点的坐标。

5. 坐标计算，根据观测数据和基准点的坐标，使用三角测量或者其他测量方法，计算目标点的坐标。

这个过程中，需要考虑大地
坐标系统、高程系统、坐标转换等因素。

6. 数据验证，在计算完成后，需要对计算结果进行验证。

可以通过观测其他已知点的坐标，与计算出的结果进行对比，以确保计算的准确性。

需要注意的是，全站仪坐标计算的精度受到多种因素的影响，如仪器的精度、观测条件、数据处理方法等。

在实际应用中，应根据具体情况选择合适的方法和仪器，以保证测量结果的准确性和可靠性。

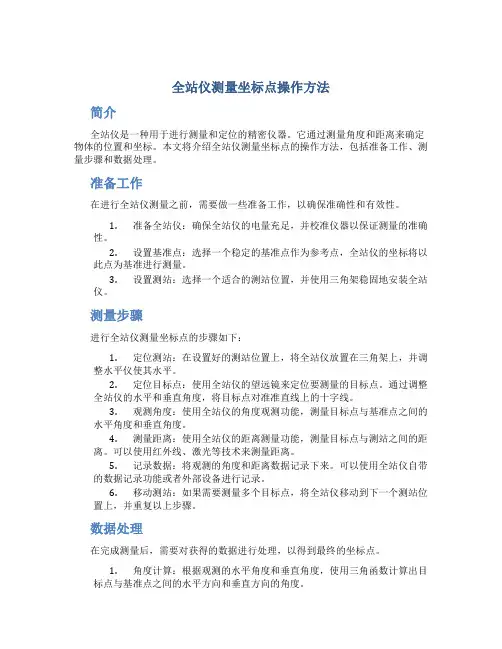

全站仪测量坐标点操作方法简介全站仪是一种用于进行测量和定位的精密仪器。

它通过测量角度和距离来确定物体的位置和坐标。

本文将介绍全站仪测量坐标点的操作方法，包括准备工作、测量步骤和数据处理。

准备工作在进行全站仪测量之前，需要做一些准备工作，以确保准确性和有效性。

1.准备全站仪：确保全站仪的电量充足，并校准仪器以保证测量的准确性。

2.设置基准点：选择一个稳定的基准点作为参考点，全站仪的坐标将以此点为基准进行测量。

3.设置测站：选择一个适合的测站位置，并使用三角架稳固地安装全站仪。

测量步骤进行全站仪测量坐标点的步骤如下：1.定位测站：在设置好的测站位置上，将全站仪放置在三角架上，并调整水平仪使其水平。

2.定位目标点：使用全站仪的望远镜来定位要测量的目标点。

通过调整全站仪的水平和垂直角度，将目标点对准准直线上的十字线。

3.观测角度：使用全站仪的角度观测功能，测量目标点与基准点之间的水平角度和垂直角度。

4.测量距离：使用全站仪的距离测量功能，测量目标点与测站之间的距离。

可以使用红外线、激光等技术来测量距离。

5.记录数据：将观测的角度和距离数据记录下来。

可以使用全站仪自带的数据记录功能或者外部设备进行记录。

6.移动测站：如果需要测量多个目标点，将全站仪移动到下一个测站位置上，并重复以上步骤。

数据处理在完成测量后，需要对获得的数据进行处理，以得到最终的坐标点。

1.角度计算：根据观测的水平角度和垂直角度，使用三角函数计算出目标点与基准点之间的水平方向和垂直方向的角度。

2.距离计算：根据观测的距离和角度，使用三角函数计算出目标点与测站之间的水平距离和垂直距离。

3.坐标计算：将水平方向的角度和距离、垂直方向的角度和距离组合起来，使用三角函数计算出目标点的坐标。

4.数据检查：对计算得到的坐标进行检查，确保数据的准确性和合理性。

5.数据输出：将最终的坐标点保存或输出，可以使用文本文件、表格或者其他格式进行存储和使用。

总结全站仪是一种精密的测量工具，通过测量角度和距离可以确定物体的位置和坐标。

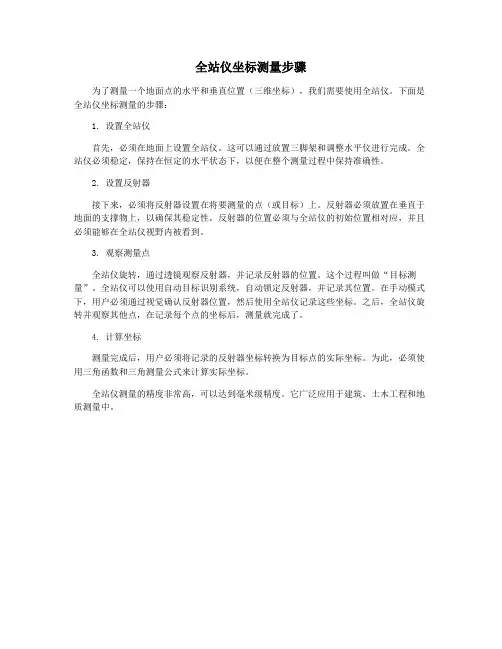

全站仪坐标测量步骤
为了测量一个地面点的水平和垂直位置（三维坐标），我们需要使用全站仪。

下面是全站仪坐标测量的步骤：
1. 设置全站仪
首先，必须在地面上设置全站仪。

这可以通过放置三脚架和调整水平仪进行完成。

全站仪必须稳定，保持在恒定的水平状态下，以便在整个测量过程中保持准确性。

2. 设置反射器
接下来，必须将反射器设置在将要测量的点（或目标）上。

反射器必须放置在垂直于地面的支撑物上，以确保其稳定性。

反射器的位置必须与全站仪的初始位置相对应，并且必须能够在全站仪视野内被看到。

3. 观察测量点
全站仪旋转，通过透镜观察反射器，并记录反射器的位置。

这个过程叫做“目标测量”。

全站仪可以使用自动目标识别系统，自动锁定反射器，并记录其位置。

在手动模式下，用户必须通过视觉确认反射器位置，然后使用全站仪记录这些坐标。

之后，全站仪旋转并观察其他点，在记录每个点的坐标后，测量就完成了。

4. 计算坐标
测量完成后，用户必须将记录的反射器坐标转换为目标点的实际坐标。

为此，必须使用三角函数和三角测量公式来计算实际坐标。

全站仪测量的精度非常高，可以达到毫米级精度。

它广泛应用于建筑、土木工程和地质测量中。

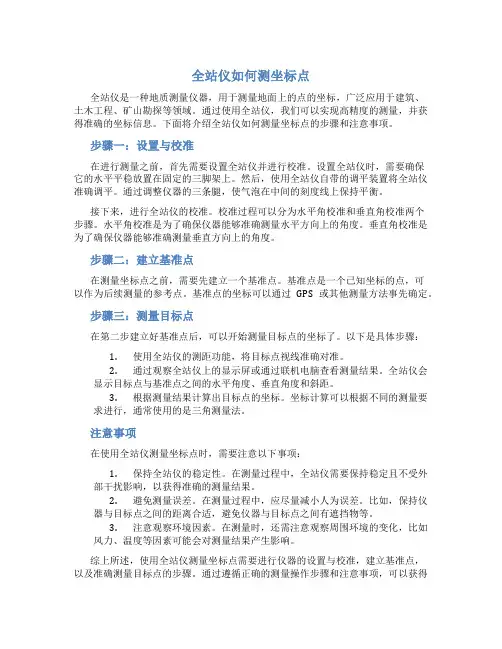

全站仪如何测坐标点全站仪是一种地质测量仪器，用于测量地面上的点的坐标，广泛应用于建筑、土木工程、矿山勘探等领域。

通过使用全站仪，我们可以实现高精度的测量，并获得准确的坐标信息。

下面将介绍全站仪如何测量坐标点的步骤和注意事项。

步骤一：设置与校准在进行测量之前，首先需要设置全站仪并进行校准。

设置全站仪时，需要确保它的水平平稳放置在固定的三脚架上。

然后，使用全站仪自带的调平装置将全站仪准确调平。

通过调整仪器的三条腿，使气泡在中间的刻度线上保持平衡。

接下来，进行全站仪的校准。

校准过程可以分为水平角校准和垂直角校准两个步骤。

水平角校准是为了确保仪器能够准确测量水平方向上的角度。

垂直角校准是为了确保仪器能够准确测量垂直方向上的角度。

步骤二：建立基准点在测量坐标点之前，需要先建立一个基准点。

基准点是一个已知坐标的点，可以作为后续测量的参考点。

基准点的坐标可以通过GPS或其他测量方法事先确定。

步骤三：测量目标点在第二步建立好基准点后，可以开始测量目标点的坐标了。

以下是具体步骤：1.使用全站仪的测距功能，将目标点视线准确对准。

2.通过观察全站仪上的显示屏或通过联机电脑查看测量结果。

全站仪会显示目标点与基准点之间的水平角度、垂直角度和斜距。

3.根据测量结果计算出目标点的坐标。

坐标计算可以根据不同的测量要求进行，通常使用的是三角测量法。

注意事项在使用全站仪测量坐标点时，需要注意以下事项：1.保持全站仪的稳定性。

在测量过程中，全站仪需要保持稳定且不受外部干扰影响，以获得准确的测量结果。

2.避免测量误差。

在测量过程中，应尽量减小人为误差。

比如，保持仪器与目标点之间的距离合适，避免仪器与目标点之间有遮挡物等。

3.注意观察环境因素。

在测量时，还需注意观察周围环境的变化，比如风力、温度等因素可能会对测量结果产生影响。

综上所述，使用全站仪测量坐标点需要进行仪器的设置与校准，建立基准点，以及准确测量目标点的步骤。

通过遵循正确的测量操作步骤和注意事项，可以获得高精度且可靠的坐标测量结果，为建筑、土木工程等领域的设计与施工提供准确数据支持。

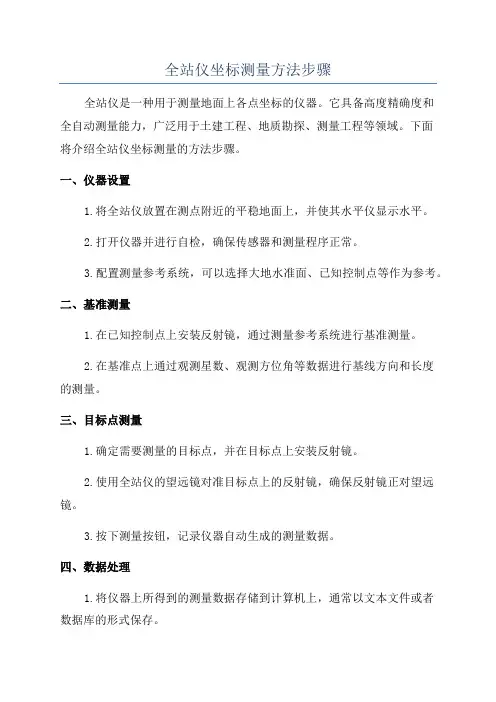

全站仪坐标测量方法步骤全站仪是一种用于测量地面上各点坐标的仪器。

它具备高度精确度和全自动测量能力，广泛用于土建工程、地质勘探、测量工程等领域。

下面将介绍全站仪坐标测量的方法步骤。

一、仪器设置1.将全站仪放置在测点附近的平稳地面上，并使其水平仪显示水平。

2.打开仪器并进行自检，确保传感器和测量程序正常。

3.配置测量参考系统，可以选择大地水准面、已知控制点等作为参考。

二、基准测量1.在已知控制点上安装反射镜，通过测量参考系统进行基准测量。

2.在基准点上通过观测星数、观测方位角等数据进行基线方向和长度的测量。

三、目标点测量1.确定需要测量的目标点，并在目标点上安装反射镜。

2.使用全站仪的望远镜对准目标点上的反射镜，确保反射镜正对望远镜。

3.按下测量按钮，记录仪器自动生成的测量数据。

四、数据处理1.将仪器上所得到的测量数据存储到计算机上，通常以文本文件或者数据库的形式保存。

2.利用测量软件对数据进行处理和分析，包括数据的校正、纠偏、计算等。

五、坐标计算1.根据测量数据和基准测量结果，使用适当的坐标计算方法计算目标点的坐标。

2.对测量点的坐标进行检查和调整，确保计算精度满足要求。

六、数据输出1.将计算得到的坐标数据输出到制图软件或者绘图仪上，绘制出目标点的坐标图。

2. 根据绘图需求，将输出结果导出为各种格式的文件，例如CAD、Excel等。

七、质量控制1.对整个测量过程进行质量控制，包括观测误差的检查、精度评定等。

2.根据质量控制结果，对可能存在的误差源进行分析和改进。

八、测量记录1.记录每次测量的原始数据和计算结果，包括测量的时间、测量点名称、测量数据等。

2.对记录的数据进行归档和备份，确保数据的完整性和可追溯性。

以上是全站仪坐标测量的一般步骤，具体操作可能会因测量对象的不同而有所差异。

在实际操作中，还需根据具体情况对测量仪器进行校准和调试，以确保测量精度和可靠性。

同时，也要注意安全操作规范，确保人员和仪器的安全。

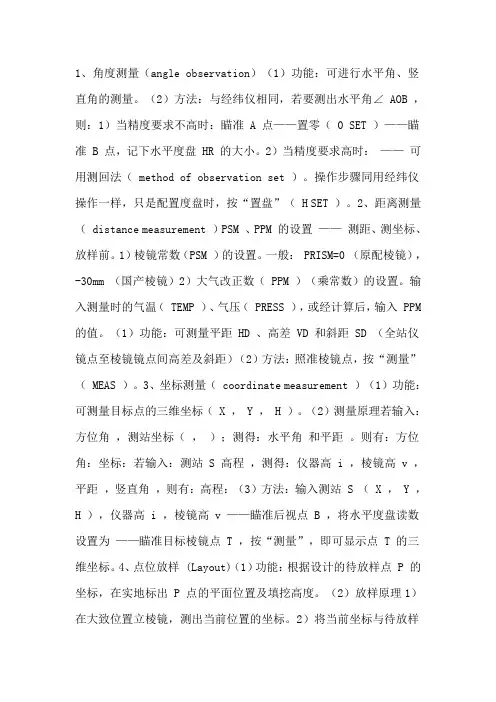

1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。

（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。

4、点位放样 (Layout)（1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。

（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。

2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值ΔX 和横向差值Δ Y 。

全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它能够快速、准确地测量出目标点的坐标，为工程建设和地理信息采集提供重要的数据支持。

下面将详细介绍全站仪坐标测量的方法步骤。

一、前期准备工作1、仪器检查在进行测量之前，首先要对全站仪进行检查，确保仪器各项功能正常。

包括检查电池电量是否充足、仪器是否能正常开机、显示屏是否清晰、按键是否灵敏等。

2、仪器设置根据测量任务的要求，对全站仪进行相应的设置。

如设置测量单位（米、英尺等）、角度测量精度、距离测量精度、温度气压改正等。

3、已知点数据准备获取测量区域内已知控制点的坐标数据，这些数据将作为测量的基准。

4、现场踏勘到达测量现场后，对测量区域进行踏勘，了解地形地貌、障碍物分布等情况，规划测量路线和测量点的布设。

二、仪器安置1、选择合适的测量点选择视野开阔、通视良好、地面坚实且便于仪器操作的位置作为测量点。

2、安装三脚架将三脚架打开，调整三脚架的高度和角度，使三脚架大致水平，并确保其稳固。

3、安装全站仪将全站仪小心地安装在三脚架上，通过调整螺旋将全站仪固定牢固。

4、对中整平使用光学对中器或激光对中器，将仪器中心与测量点中心对准。

然后通过调整三脚架的脚螺旋和全站仪的整平螺旋，使全站仪的水准气泡居中，从而使仪器水平。

三、后视定向1、选择后视点在已知控制点中选择一个作为后视点，该点应与测量点通视良好。

2、瞄准后视点将全站仪望远镜瞄准后视点，使用制动螺旋将望远镜固定。

3、输入后视点坐标在全站仪中输入后视点的坐标数据。

4、完成定向按下全站仪上的定向按钮，仪器会自动计算出后视方向的方位角，完成后视定向。

四、测量目标点坐标1、瞄准目标点转动全站仪望远镜，瞄准需要测量坐标的目标点，使用制动螺旋固定望远镜。

2、测量距离和角度按下全站仪上的测量按钮，仪器会自动测量目标点与仪器之间的距离和水平角、垂直角。

3、记录数据测量完成后，全站仪会显示目标点的坐标数据，将这些数据记录下来。

全站仪具体使用方法和坐标计算全站仪是一种用于测量和记录地面点坐标、高程和角度的仪器。

它的主要功能是精确测量各种建筑工程、道路工程和土地测量的各项数据。

全站仪通常由三个主要部分组成：望远镜、测距仪和计算机控制器。

使用全站仪进行测量前需要进行一系列的准备工作，例如设置基准点、校准全站仪、设置工作模式等。

接下来我们将详细介绍全站仪的具体使用方法和坐标计算。

1.准备工作首先需选择一个起始点并设置为基准点，确定基准点后需要利用水准仪与水平基准面相垂直，确保测量的准确性。

接着将全站仪放置在相对平稳的地面上，并连接好所需的电源和数据线。

此时需进行全站仪的校准工作，即根据地面不同的情况调整全站仪的水平度和方向，确保其测量结果准确无误。

最后根据具体的测量需求设置测量模式和参数，如设置测距仪的测量范围、精度和角度。

2.坐标测量在进行坐标测量前，需要确定测量目标点的位置和方向。

将望远镜对准目标点，并通过计算机控制器进行测距。

根据测距仪的测量结果和角度计算出目标点的水平坐标和高程坐标。

在测量过程中需要注意全站仪和目标点的相对位置和方向，避免误差的产生。

3.角度测量全站仪还可以用于测量目标点的角度，通过望远镜和计算机控制器可以精确测量目标点的水平角度和垂直角度。

在进行角度测量前需要确保全站仪和目标点之间没有遮挡物，否则会影响测量结果。

通过角度测量可以确定目标点的水平和垂直方向，为后续的坐标计算提供基础数据。

4.坐标计算在完成坐标和角度测量后，需要对测量数据进行进一步计算和处理。

根据测量数据和测量原理可以利用计算机软件进行坐标的处理和分析，包括坐标的转换、坐标的比较和坐标的修正等。

通过坐标计算可以得出目标点的准确位置和高程坐标，为后续的工程设计和建设提供重要的数据支持。

综上所述，全站仪是一种功能强大的测量仪器，可以精确测量和记录地面点的坐标、高程和角度。

通过合理的准备工作和正确的操作方法可以确保测量结果的准确性和可靠性。

在实际工程应用中，全站仪的使用需要结合实际情况和测量要求，灵活运用各项功能和技术手段，为工程建设和土地测量提供科学可靠的数据支持。

全站仪使用方法及坐标计算讲解大家都知道随着建筑工程和仪器设备的发展，全站仪现已替代了经纬仪广泛应用于建筑工程中。

为了更好的掌握测量放线知识，今天对全站仪的使用和坐标计算和大家相互交流学习一下。

在使用本仪器之前, 要把各种注意事项烂熟于心，务必检查并确认该仪器各项功能运行正常。

1、不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

2、将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

3、安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

4、使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

5、提仪器要点当提仪器时，请务必抓紧仪器的把手。

6、高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

7、温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

8、电池检查在作业前请确认电池中所剩容量9、取出电池建议当处于仪器开机状态时不要取下电池。

否则，所有存储的数据可能会丢。

故请仪器关机后取下和安装电池。

测量准备1、仪器安放（1）安放三脚架首先将三脚架三个架腿拉伸到合适位置上，紧固锁紧装置；（2）把仪器放在三脚架上小心地把仪器放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。

2、仪器整平（1）用圆水准器粗整平仪器相向转动两只脚螺旋使气泡移至垂直于两只脚螺旋连线的圆水准器线上。

转动另一只脚螺旋，使水泡居于圆水准器中心。

（2）用长水准器精确整平仪器松开水平止动手轮，转动仪器使长水准器与两只脚螺旋连线平行;相向转动脚螺旋，使水泡居于长水准器的中心;松开水平止动手轮，转动仪器90°;转动另一只脚螺旋，使水泡居于长水准器的中心;重复以上步骤，直至仪器转动任意位置时，水泡都能居于长水准器的中心。

全站仪测量坐标的方法
全站仪是一种测量仪器，可用于测量地面上的点的水平和垂直位置。

测量过程涉及到从一个已知点到相邻未知点的测量距离和角度。

使用全站仪测量坐标的方法如下：
1. 建立控制点
在开始任何测量之前，必须建立一个已知的控制点。

该控制点可以是一个已知的标记点或物体，例如一个钢钉、控制点块或标记墙。

该点的地理坐标必须被知道和记录下来。

2. 建立目标点
测量需要测量到的目标点。

这些目标点可以是任何在测量区域内的地面点。

识别目标点需要的方法包括采用标记杆、印记墙或通过既定的坐标和能量测距器直接命名目标点。

3. 建立仪器
使用固定三角支架架设仪器。

在固定仪器时，确保仪器的底面垂直于工作面地面而且正确对准控制点。

4. 标定仪器
点校验，完成之后标记点应在仪器显示器上显示。

5. 测量目标点
将仪器定位到目标点，并在显示器上读取水平和垂直角度。

应该记录下目标点的角度和仪器的位置。

6. 计算坐标
利用测量的距离和角度计算目标点的地理坐标。

这可以通过基于三角计算优化和在已知点位置上进行关键测试来完成。

总之，全站仪测量坐标的方法包括建立控制点和目标点、建立仪器、标定仪器、测量目标点以及计算坐标。

当这些步骤按照正确的顺序完成时，可以准确地测量地面坐标。

简要介绍全站仪坐标测量的方法和步骤全站仪是一种常用的测量仪器，用于测量地面上各个点的坐标信息，广泛应用于建筑、土木工程等领域。

全站仪坐标测量是通过观测点的水平角、垂直角和斜距等数据，计算得出点的三维坐标信息的一种测量方法。

下面将简要介绍全站仪坐标测量的方法和步骤。

方法全站仪坐标测量的方法主要包括以下几个步骤：1.设置基准点：在进行坐标测量前，首先需要设置一个基准点作为起始点，并确定基准点的坐标。

基准点通常选取在测量范围内且易于观测的点，可以通过GPS或其他测量方法获得其坐标。

2.基准设定：在全站仪上进行基准设定，将全站仪的水平轴水平调整，并使其指向基准点。

这样可以保证后续测量的准确性。

3.观测点设置：根据具体需要，确定待测点，并在待测点上设置反光板或棱镜，用于全站仪观测。

4.观测数据采集：将全站仪对准观测点，通过观测仪器上的镜头观测反光板或棱镜，记录仪器显示的水平角、垂直角和斜距等观测数据。

观测时需要注意保持仪器稳定，避免观测误差。

5.数据处理：将观测所得的数据导入计算机，进行数据处理。

数据处理的方法主要包括数据编辑、数据平差和坐标计算等步骤。

通过数据处理可以得到测量点的三维坐标信息。

6.验证和校正：测量完成后，需要对测量结果进行验证和校正。

可以通过与已知坐标点对比，检查测量结果是否准确，并在有误差的情况下进行校正。

步骤全站仪坐标测量的步骤如下：1.设置仪器：在测量前，将全站仪架设在平稳的三脚架上，并调整仪器的水平。

确保仪器稳固而平衡，以提高测量的准确性。

2.设置基准点：在测量范围内选择一个已知坐标的基准点，将其作为起点。

基准点可以通过GPS或其他测量方法获得其坐标。

3.架设反光板或棱镜：在待测点上架设反光板或棱镜。

确保反光板或棱镜可以被全站仪观测到。

4.定位观测仪器：将全站仪对准待测点，并进行精确定位。

通过调整仪器的水平和垂直角度，将测量点的视线与仪器对正。

5.观测数据记录：观测仪器将显示待测点的水平角、垂直角和斜距等数据。

全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤(详细)全站仪是一种用于测量地面点的三维空间坐标的仪器。

它被广泛用于土地测绘、建筑测量、道路施工等领域。

本文将详细介绍全站仪的使用方法及使用步骤，希望能帮助读者掌握全站仪的基本操作技巧。

1. 准备工作在使用全站仪之前，需要做一些准备工作。

首先，确保全站仪电池有足够的电量，以免在使用过程中出现电量不足的情况。

其次，检查全站仪的各个部件是否完好，如望远镜、测距仪、水平仪等。

最后，调整全站仪的参数设置，包括仪器高度、测量单位等。

2. 建立测量点在使用全站仪进行实地测量之前，需要先建立测量点。

测量点可以通过打桩或者测量标志物来建立，确保测量点的位置准确。

此外，测量点应尽可能分布均匀，以提高测量的精度。

3. 设置全站仪在进行实际测量之前，需要进行全站仪的设置。

首先，将全站仪放置在一个稳定的支架上，并通过调节支脚来使其保持水平。

然后，通过调节望远镜的方向，将测量点对准。

4. 进行测量全站仪的测量通常分为两种模式：观测模式和测量模式。

观测模式用于观测目标点的位置，而测量模式用于测量目标点之间的距离和角度。

在观测模式下，通过望远镜来观测目标点，并记录其水平角度、垂直角度和斜距。

在测量模式下，通过测量距离和角度来计算目标点之间的空间坐标。

5. 数据处理在完成测量之后，需要对所得到的数据进行处理和分析。

通常，数据处理可以使用专业测量软件。

根据实际需要，可以对数据进行校正、修正和计算，以得到最终的测量结果。

总结全站仪是一种非常重要的测量仪器，它的使用方法和使用步骤对于测量结果的准确性起着至关重要的作用。

在使用全站仪时，需要进行充分的准备工作，如检查设备完好性、调整参数设置等。

此外，准确建立测量点，正确设置全站仪的位置和模式，以及对测量数据进行合理处理也是非常重要的。

只有掌握全站仪的使用方法及使用步骤，才能保证测量结果的准确性和可靠性。

全站仪坐标测量步骤与计算全站仪是一种高精度的测量工具，用于测量目标点的三维坐标。

它可以通过测量水平角、垂直角和斜距来计算目标点的坐标。

以下是全站仪坐标测量的步骤和计算方法。

步骤1：设置全站仪首先，将全站仪稳定地放置在固定的三脚架上，并确保仪器水平。

然后，使用平板级进行精确调平，确保水平仪显示水平状态。

步骤2：设置参考点选择一个参考点作为起始点，可以是一个已知坐标的点或其他可测量的特征点。

将全站仪对准参考点，并通过测量仪器上的两个水平角读数来确定全站仪的水平方向。

步骤3：观测目标点将全站仪对准需要测量的目标点，并通过观测仪器上的水平角、垂直角和斜距读数来记录目标点的测量数据。

步骤4：测量目标点将目标点锁定在全站仪的准星上，并按下仪器上的触发按钮，开始测量。

全站仪将自动测量目标点的水平角、垂直角和斜距。

步骤5：记录测量数据记录目标点的测量数据，包括水平角、垂直角和斜距。

如果需要高精度的测量，可以进行多次观测，并取平均值。

步骤6：计算目标点坐标根据测量数据，可以使用三角函数计算目标点的三维坐标。

具体计算方法如下：1.水平角计算：假设目标点的水平角为H，仪器水平角为H0，水平方向为正向，则目标点的水平角为H=H0+ΔH其中ΔH为目标点到参考点的水平角差。

2.垂直角计算：假设目标点的垂直角为V，仪器垂直角为V0，视线方向为上，则目标点的垂直角为V=V0+ΔV其中ΔV为目标点到参考点的垂直角差。

3.斜距计算：假设目标点的斜距为S，仪器斜距为S0其中ΔS为目标点到参考点的斜距差。

4.坐标计算：根据上述计算得到的水平角差ΔH、垂直角差ΔV和斜距差ΔS，以及参考点的坐标(X0,Y0,Z0)，可以使用三角函数计算目标点的坐标(X,Y,Z)：X = X0 + ΔS * sin(θ) * cos(α)Y = Y0 + ΔS * sin(θ) * sin(α)Z = Z0 + ΔS * cos(θ)其中θ为水平角差，α为垂直角差。
