2019年中考物理试题分类汇编——欧姆定律比值计算专题

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

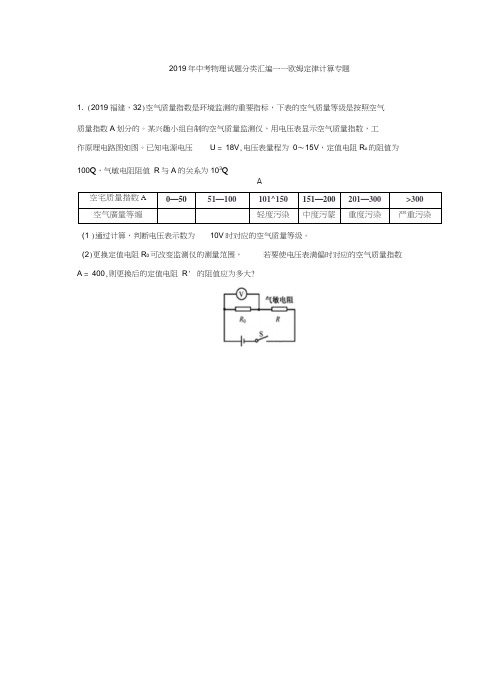

2019年中考物理试题分类汇编一一欧姆定律计算专题1. (2019福建，32)空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。

某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。

已知电源电压U = 18V,电压表量程为0〜15V，定值电阻R o的阻值为100Q，气敏电阻阻值R与A的关系为103QA(1 )通过计算，判断电压表示数为10V时对应的空气质量等级。

(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A = 400,则更换后的定值电阻R' °的阻值应为多大?(2)如图2所示，当压敏电阻R 2的阻值为20Q 时，求此时压敏电阻 R 2所在深度处的海水压 强；(3 )若电流的最大测量值为 0.6A ，则使用此方法能测出海水的最大深度是多少？3. (2019长春，17)如图所示，电阻 R1的阻值为10Q .闭合开关S ,电阻R1两端的电压为(2 )通过电阻R1的电流.10V , 电阻R2两端的电压为(1) 电源两端的电压.5V .求:4. （2019上海，25）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3V且保持不变）、待测电阻Rx、电流表、电压表、电键各一个，滑动变阻器有A、B、C三个（分别标有“ 5? 2A”字样、“ 10? 2A”字样、“ 50? 1A”字样），以及导线若干。

小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。

继续移动滑片，当电压表示数在如图10（a）的基础上偏转两格后，记录第二组数据，电压表、电流表偏转角度相同。

求：①电压表的量程是_______ 伏②计算说明实验中电流表的量程。

③根据记录的第二组数据，计算出此时待测电阻Rx的阻值。

5. （2019内江，26）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作 电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温” 热器正常工作时的电功率为I.OkW ;控制电路中的电阻 R'为滑动变阻器，R 为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻 R o 为10Q .当控制电路的电流达到 0.04A 时，继电器的衔铁被吸合；当控制电路中的电流减小到 0.024A 时，衔铁被释放，则：(1) 正常工作时，加热器的电阻值是多少？ (2)当滑动变阻器 R 为390Q 时，恒温箱内可获得的最高温度为150C ，如果需要将恒温箱6.( 2019北海，31)图甲是温度自动报警器。

2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。

2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。

若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。

3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R ＝Ω．若R两端电压为0，则R＝Ω。

4.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。

(两空均选填“变大”、“变小”或“不变”)。

5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。

电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。

当电压表示数达到一定值时，检测仪发出报警信号。

6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。

7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。

8.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。

2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。

C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。

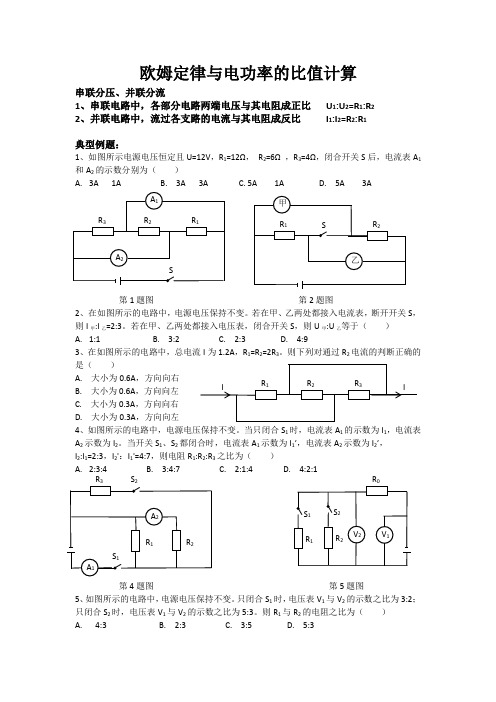

欧姆定律与电功率的比值计算串联分压、并联分流1、串联电路中，各部分电路两端电压与其电阻成正比 U 1:U 2=R 1:R 22、并联电路中，流过各支路的电流与其电阻成反比 I 1:I 2=R 2:R 1典型例题：1、如图所示电源电压恒定且U=12V ，R 1=12Ω， R 2=6Ω ，R 3=4Ω，闭合开关S 后，电流表A 1和A 2的示数分别为（ ）A. 3A 1AB. 3A 3AC. 5A 1AD. 5A 3A第1题图第2题图2、在如图所示的电路中，电源电压保持不变。

若在甲、乙两处都接入电流表，断开开关S ，则I 甲:I 乙=2:3。

若在甲、乙两处都接入电压表，闭合开关S ，则U 甲:U 乙等于（ ）A. 1:1B. 3:2C. 2:3D. 4:93、在如图所示的电路中，总电流I 为1.2A ，R 1=R 2=2R 3。

则下列对通过R 2电流的判断正确的是（ ）A. 大小为0.6A ，方向向右B. 大小为0.6A ，方向向左C. 大小为0.3A ，方向向右D. 大小为0.3A ，方向向左4、如图所示的电路中，电源电压保持不变。

当只闭合S 1时，电流表A 1的示数为I 1，电流表A 2示数为I 2。

当开关S 1、S 2都闭合时，电流表A 1示数为I 1’，电流表A 2示数为I 2’， I 2:I 1=2:3，I 2'：I 1'=4:7，则电阻R 1:R 2:R 3之比为（ ）A. 2:3:4B. 3:4:7C. 2:1:4D. 4:2:1第4题图 第5题图5、如图所示的电路中，电源电压保持不变。

只闭合S 1时，电压表V 1与V 2的示数之比为3:2；只闭合S 2时，电压表V 1与V 2的示数之比为5:3。

则R 1与R 2的电阻之比为（ ）A. 4:3B. 2:3C. 3:5D. 5:3S A 2 R 3 R 1 R 2 A 1 R 1 R 2 S 2 R 3 A 2 S 1 A 1 乙 R 1 R 2 甲 SR 1 R 2 V 1 V 2 R 0 S 1 S 26、如图所示的电路中，电源电压不变。

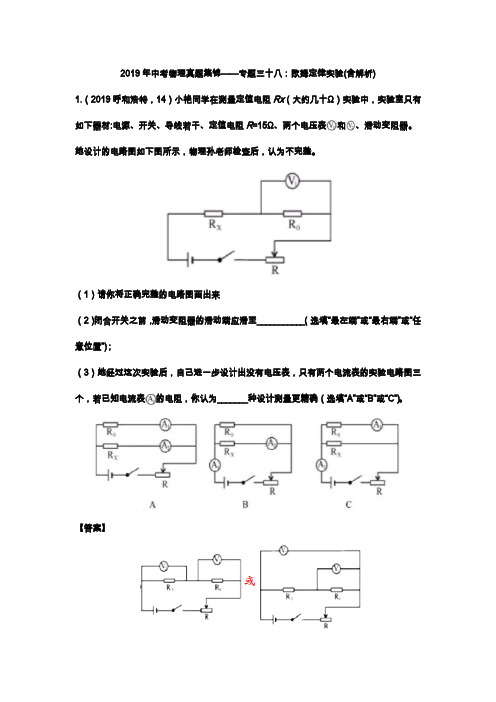

2019年中考物理真题集锦——专题三十八：欧姆定律实验(含解析)1.（2019呼和浩特，14）小艳同学在测量定值电阻Rx（大约几十Ω）实验中，实验室只有如下器材:电源、开关、导线若干、定值电阻R=15Ω、两个电压表和、滑动变阻器。

她设计的电路图如下图所示，物理孙老师检查后，认为不完整。

（1）请你将正确完整的电路图画出来（2）闭合开关之前，滑动变阻器的滑动端应滑至___________（选填“最左端”或“最右端”或“任意位置”）；（3）她经过这次实验后，自己进一步设计出没有电压表，只有两个电流表的实验电路图三个，若已知电流表的电阻，你认为_______种设计测量更精确（选填“A”或“B”或“C”）。

【答案】(1). 见上图(2). 最右端(3). C2.（2019重庆B卷，18）小明同学在伏安法测电阻的实验中:（1）在连接电路时，开关S应处于_______状态，滑动变阻器的滑片P应放在电阻最______的位置。

（2）小明同学连接了如图甲所示的电路,闭合开关，电流表____示数，电压表____示数。

（两空均选填“有”或“无”）（3）他仔细检查电路.发现有一根导线连接错误.请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。

（4）正确连接电路后,闭合开关,调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为_____Ὠ（5）同组小斌同学继续向__（选填“A”或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。

【答案】(1). 断开(2). 大(3). 无(4). 有(5). 见上图；(6). 10(7). A3.（2019贵港，27）用“伏安法”测未知电阻的阻值。

（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路。

要求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）。

2019年中考物理试题分类汇编一一欧姆定律、选择题1. （2019海南，9）如图所示是某电子秤内部简化电路。

R x 是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x 上压力增大时，随之减小的是（）A.通过R x 的电流 B.通过R o 的电流 C. R x 两端的电压D. R o 两端的电压2. （2019呼和浩特，6）如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的 是A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S ，再闭合S 2,电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S 、3后，则两表都被烧坏D. 若灯L 1被短路，闭合 S 、S 2后，灯L 1不亮，灯L 2亮，电流表损坏3. （2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示 用电器甲的电流与其两端电压关系图。

下列说法正确的是B.用电器乙电阻随着电流增大而变大，最大值 10QC. 如果把这两个用电器串联接在 6V 的电源上，干路中的电流是 0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A4. （2019河北，9）如图所示，电源电压不变， R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。

当只闭合开关 S S 时，a 、b 的指针均明显偏转，将位于中点的滑片 P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（）A.用电器甲电阻不变，大小为A. b 是电流表B.只闭合S 、S 2,移动滑片P ,则a 示数的变化量与 b 示数的变化量的比值可能等于R I +R 2C. 若将b 换成另一种电表，只闭合 S 、3,将滑片P 向右移动，局消耗的功率一定变大 D .若将a 与b 的位置互换，只闭合 S S 2,则a 的示数与b 的示数的比值可能等于 R 25. （2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。

2019年中考物理计算题汇编（精编版）——欧姆定律1．（2019•雅安）如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω1A”。

在A、B间接入规格为“12V12W”的灯泡L，闭合开关，当变阻器连入电路的阻值为6Ω时，灯泡正常发光。

求：（1）灯泡L正常工作时电阻；（2）电源电压；（3）取下灯泡L，在A、B间接入一个电阻R0，要求R0接入电路后，闭合开关，调节滑动变阻器R能使电流表示数达到0.4A，求R0的取值范围。

（提示：太大或太小会导致无论如何调节滑动变阻器电路中电流均不能达到0.4A）。

2．（2019•恩施州）某体育运动中心为了研究蹦床运动员的训练情况，在蹦床上接入压力传感器，压力传感器所在电路如图甲。

已知某运动员质量为50kg，某次从距离蹦床一定高度处跳下的过程中，研究得到电路中两个电压表读数与电路中电流之间的关系如图乙所示，压力传感器的电阻与所受压力之间关系如图丙。

试计算：（1）定值电阻R1的阻值。

（2）电源电压和定值电阻R2的阻值。

（3）当电路中电流达到最大时，运动员受到的合力为多少N？3．（2019•上海）在如图所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“1安”字样。

闭合电键S，电压表示数为5伏。

①求通过电阻R1的电流I1。

②求通电10秒钟后，电流通过电阻R1做的功W1。

③移动滑动变阻器滑片P过程中，电源电压与电压表示数比值的最大为3，求电压表最大示数和最小示数的差值△U1。

4．（2019•玉林）某物理研究小组设计了一个压力报警装置，工作原理如图甲所示。

OBA为水平杠杆，OA长100cm，O为支点，OB：BA＝1：4；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，压力传感器受到的压力F与R的阻值变化的关系如图乙所示。

当托盘空载时，闭合开关S，电压表的示数为1V：当托盘所受的压力增大，电压表的示数达到2V 时，报警器R0开始发出报警信号。

2019年中考物理真题集锦——专题三十：欧姆定律实验（含解析）1.（2019德州，24）探究“电流与电压和电阻的关系”：实验电路（1）请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。

实验步骤（2）探究“电流与电压的关系”时，某小组在ab间接入电阻R1，移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图（丙）所示，为 A．另一小组使用其它阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I﹣U图象。

实验结论（3）根据描绘出的I一U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；其中图线 表示的是R1的I﹣U图象。

问题讨论（3）探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了 （填字母序号）。

A．寻找普遍规律 B．取平均值减小误差（5）某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Q电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法 （选填“正确”或“错误”），理由是　。

【答案】（1）如上所示；（2）0.4；（3）正比；a；（4）A；（5）错误；没有控制电阻的电压不变。

2.（2019烟台，25）利用如图所示的电路图，既可以测小灯泡的电阻（下称前者），又可以测小灯泡的电功率（下称后者）。

（1）两个实验都需要移动变阻器的滑片。

前者的作用是____________________；后者的作用是_______________。

（2）两个实验都需要测出三组电压值和电流值。

前者的目的是___________________；后者的目的是___________________。

（3）某同学按该电路图连接好实验电路，闭合开关时，发现灯泡不亮，电流表指针几乎不偏转，而电压表指针有明显偏转，分析指出故障的原因。

（4）排除故障后，闭合开关时，发现小灯泡特别亮，分析指出产生这种现象的原因。

120套2019年中考物理试题汇编18——欧姆定律一、选择题17．如图所示的电路中，电源电压保持不变，R 为定值电阻。

闭合开关，向左移动滑片P ，则A ．电压表的示数变大，电流表的示数变大B ．电压表的示数变大，电流表的示数变小C ．电压表的示数不变，电流表的示数变大D ．电压表的示数变小，电流表的示数变大16．如图所示的电路，电源电压恒定，R 1＝12Ω，R 2＝6Ω，R 3是定值电阻。

闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为0.6A ，接b 时电流表的示数可能为A ．0.3AB ．0.6AC ．0.9AD ．1.2A15．在如图所示的电路中，电源电压恒定，闭合开关S 后，将滑动变阻器的滑片P 向右移动，下列说法中正确的是A ．电流表A 1的示数变大，电压表V 的示数变小B ．电流表A 2的示数变小，电压表V 的示数变大C ．电压表V 与电流表A 2的示数之比变大D ．电流表A 2与A 1的示数之差变大6．如图所示，灯泡L 1、L 2的电阻分为10Ω、20Ω．闭合开关S ，通过L 1、L 2的电流分别为I 1、I 2，它们两端的电压分别为U 1、U 2，则A ．I 1:I 2＝l:1，U 1:U 2＝2:lB ．I 1:I 2＝1:2，U 1:U 2＝1:1C ．I 1:I 2＝1:1，U 1:U 2＝l:2D ．I 1:I 2＝1:2，U 1:U 2＝l:212．小明按图甲所示的电路图做实验，闭合开关，两表读数如图乙所示。

L 突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U 、流经定值电阻的电流为I 。

与L 烧断前相比，烧断后乙丙A ．U 变大、I 变大B ．U 变大、I 变小C ．U 不变、I 变小D ．U 不变、I 不变15．地磅工作时，重物越重，电表的示数就越大。

下列四幅电路图中，R ＇是滑动变阻器，R 是定值电阻。

其中符合地磅工作原理的是A ．B ．C ．D ．1．下列数据，最接近实际的是A ．一节新干电池的电压约为1.5VB ．一位中学生的质量约为300kgC ．家用手电筒灯泡的功率约为500WD ．中学生跑完百米所用的时间约为5s10．如图所示电路，电源两端电压与灯丝电阻保持不变。
