临时心脏起搏器 ppt课件

  • 格式：ppt
  • 大小：853.50 KB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

临时心脏起搏器植入术及适应症PPT课件

临时心脏起搏器植入术及适应症PPT课件
.
预防性或保护性临时心脏起搏： 1、与外科手术后相关的适应症 拟手术患者如有下列情况之一，并且属于ACC/AHA起搏 标准Ⅱ类或部分Ⅲ类指征者应术前积极安置临时心脏起 搏器作为预防性或保护性起搏，以提高麻醉和手术的安 全性。
①确诊窦房结功能障碍，无缓脉症状； ②无症状的永久性或间歇性Ⅱ度Ⅱ型和Ⅱ度Ⅰ型房室 阻滞； ③无症状的双束支或三束支阻滞； ④心动过缓伴快速心律失常需药物治疗； ⑤迷走神经高敏状态或颈动脉窦高敏综合征； ⑥心动过缓伴心功能不全或心绞痛者； ⑦动态心电图（DCG）记录到长R-R&>2s； ⑧阿托品试验阳性； ⑨频发性室性早搏，经药物治疗无效。
.
预防性或保护性临时心脏起搏： 3、与心脏介入诊治相关的适应症 冠状动脉造影术、左室造影术、冠脉支架植入术 等心导管检查过程中安装临时起搏器以策安全。 射频消融手术后一过性传导功能异常，影响血流 动力学。
.
预防性或保护性临时心脏起搏： 4、其他相关的适应症 1）电击除颤或复律：快速性心律失常，已用大 量抑制心肌的抗心律失常药物又需电击时，可预 先安装临时起搏器，以预防电击后心脏静止。 2）心律不稳定患者在安置永久性心脏起搏或更 换起搏器时。
.
其他（过渡性）临时起搏： 对药物治疗无效或不宜用药物或电复律的快速性 心律失常； 反复发作的室性心动过速、室上性心动过速、心 房颤动、心房扑动等给予起搏或超速起搏治疗。
.
其他（过渡性）临时起搏： 在无条件或无资质开展永久性心脏起搏器植入的 医院，考虑患者在转送过程可能出现与起搏相关 因素危及生命者。
.
预防性或保护性临时心脏起搏： 1、与外科手术后相关的适应症 外科手术前及术中有心律失常危险因素患者在术中应用临时 起搏器的优点： ①可预防缓慢心律失常的进一步恶化； ②预防术中阿--斯综合征发作； ③防止术中有高度房室传导阻滞患者的心跳停搏； ④预防术中麻醉及手术创伤、出血引起的严重缓慢心律失常 和术中诱发阵发性室上性心动过速的超速抑制； ⑤可在术中测定窦房结恢复时间、房室结恢复时间及房室传 导时间，便于进一步明确诊断或术后用药； ⑥该方法操作简便，并发症少，起效迅速，效果稳定，病人 能耐受，且经济负担小； ⑦可提高外科手术的成功率，降低外科手术死亡率。

临时起搏器解读ppt课件

临时起搏器解读ppt课件
人工心脏起搏是用人工脉冲电流刺激心脏以启动心搏，从而代替心脏自身起搏点，主要用于治疗缓慢性心律失常，也用于抑制快速性心律失常。 若心肌已丧失兴奋－收缩特性，则起搏无效。
起搏器的组成
脉搏发生器 及电源
导线
电极
脉冲发生器
脉冲发生器
电极的固定方法
主动固定 螺旋式电极头
被动固定 齿状电极头
被动固定 鳍状电极头
*《心脏外科监护》：起搏阈值3～5mA或1.5～3V，设定电压3～6V
起搏器参数调节
感知灵敏度：感知过高会将T波误感为P波或R波，导致起搏脉冲受抑制而不起搏；感知过低则不能识别P波或R波，发生竞争心律。 一般设定值：心房0.5～1.0mV 心室1.5～2.5mV
起搏治疗适应征 （永久起搏器）
伴有症状的病态窦房结综合征 完全性房室传导阻滞伴阿－斯综合征 双束支或三束支传导阻滞，症状明显者 手术损伤传导系统引起不可逆性房室传导阻滞 药物治疗无效、反复发作的快速性心律失常，顽固性快速心律失常 三腔起搏器治疗扩张型心肌病充血性心衰
起搏器植入方法
经静脉心内膜起搏 静脉外起搏法 体表胸壁起搏 经胸壁穿刺心内膜起搏 食管心脏起搏 心外膜起搏
The 1987 NASPE/BPEG Generic (NBG) Pacemaker Code
Position
I
II
III
IV
V
Category:
Chamber(s) paced
Chamber(s) sensed
Response(s) to sensing
Program- mability, rate modulation
P波同步
R波同步
顺序起搏器
程控型起搏器

临时起搏器及参数调整PPT课件

临时起搏器及参数调整PPT课件
临时起搏器的使用及参数调整
1
起搏器的机理
起搏器是通过人工电脉冲发生器发 生具有一定频率和能量电刺激，使心 肌的某一部分产生兴奋点，并将兴奋 传导至整个心脏，使心脏收缩与舒张， 维持心排血量，从而维持心脏正常功 能。
2
起搏器的发展历程
人工心脏起搏溯源于19世纪初，1804年Aldini用直流 电刺激使断头尸体的心脏复跳。 1932年， Hyman用电刺激器刺激心脏停搏的家兔获得 成功，命名为pacemaker。 1952年Zoll首次用体外经胸壁起搏的方法。 1958年，Furman和Robinson在X线下将第一个静脉导管 电极放入右心室流出道，开创了经静脉植入心内膜起搏电极 的先例。 1963年Lemberg和Castellenos应用了心室按需起搏 （VVI），被认为是标准的起搏方式。 1973年Schnitzler首先报道应用漂浮电极导管进行床旁 心脏临时起搏。
7
2.放置电极
穿刺成功并插入鞘
管之后，应该用带有肝素的生理
盐水冲洗鞘管，然后通过鞘管将 临时起搏电极或4极电生理检查
用电极送至右心室心尖部或其附
近，如心尖部无法满足感知和起 搏要求，也可以将其放置到右心 室流出道。放置妥当之后即将电 极远端与临时起搏的脉冲发生器 负极相连接，近端电极与正极相 连。
4
临时心脏起搏的模式包括以下几种： 经静脉心内膜起搏、心外膜起搏、经 食管心脏起搏和经胸心脏起搏。临时 起搏方式的选择通常取决于患者当时 的情况。绝大多数的临时心脏起搏均 采用经静脉心内膜起搏模式。
5
临时起搏器植入术

在导管室植入 床旁盲插 临时起搏电极静脉途径 经皮锁骨下静脉穿刺
经皮股静脉穿刺
16
使用病人电缆连接

《临时心脏起搏器》课件

《临时心脏起搏器》课件
《临时心脏起搏器》PPT 课件
在本课件中，我们将介绍临时心脏起搏器的定义、作用和应用场景，探讨其 在临床中的重要性，以及其结构、工作原理和参数设置。
背景介绍
临时心脏起搏器的定义
临时心脏起搏器是一种医疗设备，用于暂时性地支持和调节心脏的电信号传导。
临时心脏起搏器的作用和应用场景
临时心脏起搏器用于治疗心律失常、心脏停搏和其他需要临时心脏支持的紧急情况。
临时心脏起搏器的参数 设置
医疗专业人员可以根据患者 的具体情况，调整临时心脏 起搏器的参数，以实现最佳 的治疗效果。
适应症和禁忌症
临时心脏起搏器的适应症
临时心脏起搏器适用于心脏传导阻滞、心脏停搏、心绞痛和心脏手术等病症。
临时心脏起搏器的禁忌症
临时心脏起搏器使用可能存在某些禁忌症，如感染、出血倾向或对起搏器材料敏感等。
临时心脏起搏器的重要性
临时心脏起搏器可以稳定心脏电传导和节律，维持患者的心脏功能。它在紧急救护和心脏手 术中起着至关重要的作用。
工作原理冲发生器和电源。
临时心脏起搏器的工作 原理和机制
临时心脏起搏器通过向心脏 发送电脉冲来模拟正常的心 脏电信号，以确保心脏的有 效收缩。
操作步骤
1
步骤一
确定临时心脏起搏器安全可靠的植
步骤二
2
入位置。
准备和消毒手术区域，并为患者做
好术前准备。
3
步骤三
将临时心脏起搏器导线插入患者的
步骤四
4
心脏，并固定导线。
调节临时心脏起搏器的参数，以确 保心脏得到合适的起搏。

临时起搏器的护理PPT课件

临时起搏器的护理PPT课件

其他紧急情况
某些特殊情况下，如药物 中毒、电解质紊乱等，临 时起搏器也可以作为紧急 治疗手段。
临时起搏器的植入过程
术前准备
对患者进行全面评估，确 定植入方案，准备所需设 备。
植入过程
在局部麻醉下，通过静脉 将临时起搏器电极植入心 脏，然后连接起搏器。
术后护理
监测患者生命体征，定期 检查起搏器工作状态，确 保患者安全。
03
临时起搏器的拆除
拆除时机
生命体征平稳
确保患者生命体征平稳，没有严重的 心律失常或血流动力学不稳定的情况 。
自主心脏功能恢复
医生建议
根据医生建议确定是否拆除临时起搏 器，医生会综合考虑患者的病情和治 疗效果来做出决策。
评估患者自主心脏功能是否恢复，如 心房、心室的收缩功能。
拆除过程
准备物品
患者准备
作用
在某些特定情况下，如严重心动 过缓、心脏骤停等，临时起搏器 可以作为紧急治疗手段，为患者 争取宝贵的救治时间。
临时起搏器的适应症
01
02
03
严重心动过缓
当患者心率低于正常范围 ，且药物治疗无效时，临 时起搏器可以作为紧急措 施。
心脏骤停
在心脏骤停的情况下，临 时起搏器可以迅速恢复心 脏正常跳动，挽救患者生 命。
患者教育
了解起搏器的作用和原理
让患者了解起搏器的工作原理和作用 ，提高自我保护意识。
日常注意事项
告知患者日常生活中的注意事项，如 避免接触磁场、避免剧烈运动等。
定期随访
告知患者定期随访的重要性，以及随 访时需要进行的检查和注意事项。
心理疏导
针对患者的心理问题，进行适当的心 理疏导和安慰，帮助患者建立信心和 积极配合治疗。

心脏临时起搏器ppt课件

心脏临时起搏器ppt课件
Company Logo
Company Logo
心导管室
4.2术前检查
术前检查 血常规、常规生化检测出凝血时间 心脏B超、心脏X像 Holter记录术前心电图 术前签字 起搏器、电极准备
Company Logo
4.3穿刺方法 穿刺血管选择包括锁 骨下静脉，股静脉， 颈内、外静脉。以动 脉为标志很易定位， 股静脉位于股动脉内 侧，颈内静脉位于颈 动脉的外侧。
Company Logo
Company Logo
股静脉途径
Company Logo
Байду номын сангаас
穿刺示意图
穿刺手法
16G或18G穿刺针穿刺静脉，进入静脉后回血通畅，将导引 钢丝送入血管腔内，撤除穿刺针，经导引钢丝送入扩张管和静 脉鞘管，退出扩张管和导引钢丝。
Company Logo
Company Logo
1、搬动病人要小心，防止电极脱开或刺破右心室。 2、高钾血症、代谢性酸中毒可提高心肌起搏阈值，从而 减弱起搏效果；另一方面，缺氧和低钾血症可降低肌 起搏阈值，从而可诱发心室颤动。 3、手术中应尽量不用电灼，以免干扰起搏器。 4、麻醉医师应该熟悉临时起搏器的应用和注意事项。 5、备好异丙肾上腺素，以防起搏器失效。
5、膈肌刺激 电极插入位置过深，电极靠近膈神经所致。可将导管退 出少许。 6、心律失常 最常见的是室性异位心律，多不需特殊处理。 7、感染 可引起局部或全身感染。一般程度轻，应用抗生素或拔 除导管后感染即可控制。临时起搏导管一般留置时间最好 不超过一周。
Company Logo
手术期注意事项
Company Logo
Company Logo
Company Logo

临时起搏器心电图判读课件

临时起搏器心电图判读课件
右室心尖电轴左偏+LBBB 右室流出道电轴不偏+LBBB
左室起搏： RBBB
心率60次/分
8
心电监护
Brugada四步法
宽QRS心动过速，其70%为室性心动过速， 另30%为室上性心动过速伴功能性束支阻 滞或室内差异性传导。
Brugada四步法
➢ 第一步:观察全部 心前导联的QRS 波图形,如果没有 一个导联呈RS 型 者,判断为室性心 动过速,如果有的 导联呈RS 型者则 进行下一步。

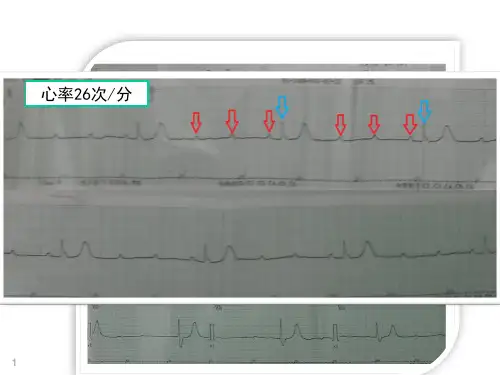

心率26次/分
1
心率60次/分
临时起搏器植入部位
Internal Jugular Vein
External Jugular Vein 颈外静脉
颈内静脉 Subclavian Vein 锁骨下静脉
Brachial Vein 肱静脉
Femoral Vein 股静脉
室早的QRS波群时间取决于异位起搏点在心室的位置。
4
心电图起源判定
导联 Vl
Ⅱ、III、 avF
I、aVL
V2～V4
QRS波形态 完全性右束支阻滞 完全性左束支阻滞
以S波为主 以R波为主
S波为主 R波为主
S波为主 R波为主
起源点 左室 右室 心室下部 心室上部 右室流出道或左室高侧壁 远离上述部位
心脏前壁或心尖部 心脏后壁
心室起搏心电图
右室起搏：
➢ ①如呈右束支传导阻滞型时,V1 呈R 型、QR 型、RS 型;前耳较大 的左兔耳征;V6 呈QS、QR 或rS 型,R/ S< 1 。
➢ ②如呈左束支传导阻滞型时,V1 或V2 的R波时间增宽并> 30 ms ; S 波前支钝挫,R2S 间期>60 ms ; V6 呈RS、QR 型,R/ S < 1 。

临时心脏起搏器 ppt课件

临时心脏起搏器 ppt课件
• 当自身心率快于起搏器预定频率时，起搏器脉冲 发放功能全被抑制，完全是自身心律，心电图上 见不到起搏信号
心外膜临时起搏器安置方法
• 选择右心室面近心尖处的无血管区 • 将一根金属丝形心外膜电极缝在心外膜上 • 缝出的圆针将导线带出3cm，并弯成几个小圈防脱
落 • 另一个金属丝缝在膈肌或皮肤表面，相距至少
• 设定工作输出应为阈值的 2倍
• Reocor S单腔起搏器一般 起搏阈值3-5mA或1.5-3V， 通常初始设定电压为3-6V。
起搏器参数调节-感知灵敏度
• 感知灵敏度：感知过高会 将T波误感为P波或R波， 导致起搏脉冲受抑制而不 起搏；感知过低则不能识 别P波或R波，发生竞争心 律。
• 一般定值： • 心房 0.5-1.0mV
心室 1.5-2.5mV
Burst功能
• Burst 刺激 ：发放快于 心动过速频率的短阵起搏 脉冲，为触发刺激，高频 率短阵刺激。
• 用途：治疗阵发性室上性 心动过速、房性心动过速 等快速性心律失常。
• 病情重或手术复杂者：心功能III-IV级；EF为2030%；巨大心脏，心胸比大于0.8，左心室径大于 70mm；复杂性先天心脏病。
临时心脏起搏器的护理
1. 持续心电监护，注意生命体征的变化并观察记录 起搏器各项参数，做好交接班。设置参数/起搏效果/其他特殊问题
2. 全面了解患者的病情，注意观察心律与心率的变 化，注意心率与起搏频率是否一致，如出现频发 室早，应考虑是否与电极位置移动有关，及时报 告医生，同时临时起搏电极可因各种原因发生改 变而影响起搏带动，如起搏频率、起搏阈值、起 搏导线撕裂、电极脱位、电池消耗等，应经常巡 视，察看电极连接情况及临时起搏器放置位置是 否妥当。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭

2024年度心脏起搏器ppt课件完整版

2024年度心脏起搏器ppt课件完整版

起搏器植入
在胸大肌或胸小肌下制作囊袋 ，将起搏器植入囊袋内，并与 电极导线连接。
测试与缝合
测试起搏器工作正常后，逐层 缝合切口，并加压包扎。
13
术后处理及并发症预防
01
术后观察
密切观察患者生命体征及起搏器工作情况，及时处理异常情况。
02
抗感染治疗
根据患者病情给予抗感染治疗，预防术后感染。
2024/3/24
根据故障性质和影响程度，将故障分为轻微、中等和严重 三类，制定相应的处理措施。
故障处理
轻微故障可通过远程程控解决；中等故障需安排患者到医 院进行检查和处理；严重故障应立即启动应急程序，通知 医生并安排患者紧急就诊。
21
患者自我管理与教育
起搏器知识普及
向患者及其家属普及起搏器的基本知 识、工作原理和注意事项等。

03
并发症预防与处理
定期随访，及时发现并处理起搏器植入后可能出现的并发症，如电极脱
位、起搏器故障等。同时，指导患者进行适当的康复锻炼和生活调整，
以降低并发症的发生风险。
14
04
心脏起搏器功能与应用
2024/3/24
15
心律失常治疗功能
心动过缓治疗
心脏起搏器能够通过电刺激提高 心率，有效治疗心动过缓症状，
工作原理
起搏器通过感知心脏自身电活动，以一定的形式发放脉冲刺 激心脏跳动。当心脏跳动过慢或停跳时，起搏器可发放脉冲 刺激心脏跳动，恢复正常心率。
构造
主要包括脉冲发生器、电极导线和程控仪三部分。脉冲发生 器是起搏器的核心部分，负责产生和发放电脉冲；电极导线 负责将电脉冲传导至心脏；程控仪用于对起搏器进行程控和 随访。
心脏康复辅助

临时起搏器的使用ppt课件

临时起搏器的使用ppt课件
值 或有潜在危险的设定值； ������ 安全电缆（隐藏式插头）； ������ 频率失控保护； ������ 除颤休克保护达到360瓦/秒； ������ 静电保护； 对电磁干扰和磁干扰的敏感度降到最低。
禁忌证
对临时起搏做为一种控制心率的手段，现在没有已知的禁忌 证。可根据患者的年龄和医疗条件来指导医生使用临时起搏 器的类型和导联系统
连接电缆
电极的连接杆必须完全插入连接 器内。
旋紧旋钮 极性
– 远为负极 – 近为正极
临时起搏参数
起搏频率（心率） 输出/刺激 阈值 感知灵敏度
起搏频率
Paced Interval 起搏间期
Paced Interval
输出
Output Pulse 输出能量
Output/Current (ma)
5 (mV)
Sensitivity (mV)
2.5 (mV) 1.25 (mV)
NBG Codes
第一位字母 起搏的心腔 A = atrium V = ventricle D = dual (both atrium
and ventricle)
VV I
第二位字母
第三位字母
感知的心腔 A = atrium V = ventricle D = dual O = none
心房起搏 单腔心房起搏严禁在AV传导混乱的情况下使用。
异步起搏 异步起搏严禁在固有心率情况下使用。
高频率脉冲治疗 高频率脉冲治疗仅适用于心房，用于心室时会导致危及生 命的心律不齐。
PACE indicator：起搏指示器 RATE Dial：频率刻度盘 LOW BATTery indicator：低电池电压指 示器

临时起搏器的临床应用课件

临时起搏器的临床应用课件

治疗性起搏
2.急性心梗相关的心动过缓相关的适应症 •1） 心脏停搏； •2）急性前壁心肌梗死伴完全性AVB、II度II型AVB或新近发生的双束支传导阻滞； •3）急性下壁心肌梗死伴有症状性II度II型AVB，严重窦性心动过缓、窦性停搏、 窦房阻滞应用药物治疗无效者； •4）药物治疗无效的顽固性异位快速心律失常，通过心房或心室超速起搏以终止 室心动过速或室上心动过速。
治疗性起搏
2.急性心梗相关的心动过缓相关的适应症 •下述情况不需临时起搏： •1） I度AVB； •2） II度I型AVB（合并低血压、阿托品无效者除外）； •3） 短暂窦性或交界性心动过缓； •4） 加速的心室自主心律引起的房室分离； •5） 完全性左或右束支阻滞，左前分支或左后分支阻滞； •6） 心肌梗死发生前就存在的束支阻滞。
正极（红色）
起搏参数
• 1.起搏频率（Pacing Rates ） • 起搏器连续发放脉冲的频率。一般为
40~120次/分，通常取60~80次/分为基本频 率 • 2.起搏阈值（Output） • 引起心脏有效收缩的最低电脉冲强度。 心室起搏要求电流3~5mA，电压3~6V。 • 3.感知灵敏度（Sensitivity ） • 起搏器感知P波或R波的能力。心室感知 灵敏度一般为1~3mV。
工作原理
人工心脏起搏器发出脉冲电流→电极→心肌→引起心脏 兴奋收缩，从而替代了原有的心脏起搏点，控制心脏按 一定节律收缩。
类型
• 心室起搏 （VVI）
• 心房(atrium)起搏 （AAI）
• 双腔起搏 （DDD
工作原理—以心室起搏为例
• 电极置于右心室，当自身心率低于起搏器设 定频率时，起搏器按规定的频率发放脉冲起 搏心室
常 见 故 障—感知过度

中国床旁临时心脏起搏急诊专家共识(2023版)解读ppt课件

中国床旁临时心脏起搏急诊专家共识(2023版)解读ppt课件

01
共识背景和目的
背景介绍
1
床旁临时心脏起搏是一种紧急治疗措施，对于 某些心律失常患者可以起到关键作用。
2
在中国，随着医疗技术的不断发展，床旁临时 心脏起搏的应用越来越广泛，但同时也存在一 些争议和不确定性。
3
为了规范和促进床旁临时心脏起搏的急诊应用 ，中国床旁临时心脏起搏急诊专家共识（2023 版)应运而生。
目的意义
规范和指导临床医 生在急诊情况下正 确应用床旁临时心 脏起搏技术。
推动中国心血管领 域的发展和进步。
提高患者治疗效果 和生活质量。
02
床旁临时心脏起搏器的适应症与禁忌 症
适应症
严重心动过缓
急性心肌梗死
药物中毒
外科手术
其他适应症
当患者由于心脏传导系 统异常导致严重心动过 缓时，床旁临时心脏起 搏器可以作为一种紧急 治疗手段，帮助患者稳 定心律。
对于急性心肌梗死导致 的心脏传导系统异常， 床旁临时心脏起搏器可 以起到救命的作用，帮 助患者度过危险期。
当患者由于药物中毒导 致心脏传导系统异常时 ，床旁临时心脏起搏器 可以帮助患者稳定心律 ，并给予进一步的治疗 。
在某些外科手术中，如 心脏手术、器官移植等 ，床旁临时心脏起搏器 可以帮助患者度过手术 危险期。
开展多中心临床研究，进一步评估床旁临时心脏起搏 技术在急诊患者中的疗效和安全性。
加强对公众的宣传和教育，提高公众对该技术的认知 度和接受度。
THANKS
谢谢您的观看
注意事项
在植入过程中，应确保病人的血压和心电图监测 正常，同时注意防止感染和出血等并发症。
技术要点
设备选择
根据病人病情和医生经验，选择合 适的临时心脏起搏器设备。

临时起搏器护理PPT课件

临时起搏器护理PPT课件

三、预防感染出血
应严格无菌技术操作，定期局部换药，遵医 嘱常规使用抗生素预防感染。暴露导管用 75%酒精清洗，将导管盘绕成环，用辅料保 护固定。保持穿刺口处皮肤清洁干燥，观察 穿刺部位有无红、肿、热、等感染征象。注 意有无渗血火血肿形成，特别对溶栓治理的 患者密切观察出血情况。入局部渗血过多可 压迫止血，并及时更换辅料。
五、生活护理
保持病房清洁安静，环境舒适，经常开窗通风 。限制探视人员，避免交叉感染。饮食应低盐 低脂、低胆固醇、易消化的清单食物。急性期 3-4天进流质饮食，病情稳定后改办流质、少渣 饮食。少量多餐防进食过饱增加心脏负担。卧 床期间，协助患者床上排便，保持大便通畅， 切忌用力屏气排便，以免加重心肌缺血。皮肤 护理，预防压疮的产生，适当补充维生素，多 食蔬菜水果，适当按摩腹部，促进肠蠕动。可 常规使用缓泻剂。
随着起搏安置术的逐渐成熟，使得护理有 了新的空间和发展方向要求护士具备最新 的专业知识，敏锐的观察力及娴熟的操作 技能，不仅满足患者的身心需要，还要增 强战胜疾病的信心，为促进患者康复提供 有力支持。
谢谢！！
后面内容直接删除就行 资料可以编辑修改使用 资料可以编辑修改使用
主要经营：网络软件设计、图文设计制作、发布广 告等 公司秉着以优质的服务对待每一位客户，做到让客 户满意！
重症缓慢性心律失常是导致心源性死亡的主要原因之一安装心内膜临时起搏器是其抢救的重要措施此外在紧急情况下需提高病人心室率改善病人的血流动力或作为永久性起搏器植入的过度准备时临时起搏器都发挥着有效的作用
临时起搏器治疗的护理
重症缓慢性心律失常是导致心源性死 亡的主要原因之一，安装心内膜临时起搏 器是其抢救的重要措施，此外在紧急情况 下需提高病人心室率改善病人的血流动力 ，或作为永久性起搏器植入的过度准备时 ，临时起搏器都发挥着有效的作用。

临时起搏器植入术PPT课件

临时起搏器植入术PPT课件

采用“直进直出”的方法置入
• 以左手在距电极导管约50cm处固定
电极导管使其朝向不变
• 右手推送（在推送过程中保持电极导
管朝向不变）直至右心室心尖部。
The Second Affiliated Hospital of Wenzhou Medical College
Cardiology Research department
• 若Ⅱ导联呈QS型且稳定,提示电极导管位于
右心室心尖部,测试起搏阈值（应≤2.0V）及
感知灵敏度，达要求后继续推送导管 2~3cm，使其达一定张力。
The Second Affiliated Hospital of Wenzhou Medical College
Cardiology Research department
Cardiology Research department
右颈内静脉置管
The Second Affiliated Hospital of Wenzhou Medical College
Cardiology Research department
右颈内静脉置管
➢以胸锁乳突肌胸骨头、锁骨头及锁
骨形成的三角顶点为穿刺点。
➢角度30、方向：右乳头 ➢细针麻醉、试穿，缓慢负压进针 ➢成功后换穿刺针，同方向同角度进
针负压进针
➢进导丝，置鞘。
The Second Affiliated Hospital of Wenzhou Medical College
Cardiology Research department
术前电极塑形并固定方向
测试、分析
The Second Affiliated Hospital of Wenzhou Medical College
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ppt课件
11
德国BIOTRNIK公司Reocor S临时起搏 器
ppt课件
12
特点
• 最高达17V起搏电压输出及30-250ppm宽频率范围 可调
• 具备短阵快速刺激功能，可终止某些心动过速 • 采用9V碱性电池供电， 500小时电池寿命 • 30秒备用电源供电，方便电池更换 • 电池电量不足和阻抗超范围报警
18
起搏器参数调节-感知灵敏度
• 感知灵敏度：感知过高会 将T波误感为P波或R波， 导致起搏脉冲受抑制而不 起搏；感知过低则不能识 别P波或R波，发生竞争心 律。
• 一般设定值： • 心房 0.5-1.0mV
心室 1.5-2.5mV
ppt课件
19
Burst功能
• Burst 刺激 ：发放快于 心动过速频率的短阵起搏 脉冲，为触发刺激，高频 率短阵刺激。电压或电流逐渐降低使 起搏心电图有漏搏，再增 大电压和电流出现连续有 效起搏的电压和电流为起 搏阈值。
• 设定工作输出应为阈值的 2倍
• Reocor S单腔起搏器一般
起搏阈值3-5mA或1.5-3V，
通常初始设定电压为3-6V。ppt课件
临时心脏起搏器的应用与 护理
心外1 薛文静
ppt课件
1
定义
• 临时心脏起搏器(pacemaler，PM)是一种能 产生脉冲电流，以刺激心肌某部分而产生 兴奋点并传导至整个心脏，产生收缩与舒 张活动，以维持有效的血液循环的装置。
ppt课件
2
单腔临时起搏器
• 是指应用单室腔心外 膜电极及体外起搏器 维持心脏起搏时间在 四周以内。
ppt课件
9
3.临时起搏器体外脉冲发生器应固定在床上或患者 身上，以防滑脱而牵拉导致脱位，每天应检查接 头连接处，确保安全起搏。
4.备好备用电池，注意临时起搏器的低电压报警， 及时更换。（一般为9V的锌汞电池或锌锰电池） 更换电池方法：有医师在场 时机选择：患者自主心率较快时 起搏依赖：先将起搏频率逐渐减慢，观察自主心 率能否出现，再迅速更换
ppt课件
13
起搏器编码
ppt课件
14
工作模式
• SSI • SOO • SST
ppt课件
15
• S是厂家标示，单腔起搏表示植入心房就是心房起搏，植入 心室就是心室起搏，并非正式NBG编码。
• V为心室，A为心房，I为抑制（感觉自身电信号活动后，将 抑制下一次电脉冲发放），T为触发（感觉自身电信号活动 后，将触发下一次电脉冲发放）。
• SOO表示VOO或AOO，表示单独的与自身心率无关的起搏器发
放脉冲，是起搏器初期产品，临床上已不在使用，主要用
于评估起搏器功能。
ppt课件
16
起搏器参数调节-频率
• 起搏频率 • 成人：90-100ppm • 儿童：100-120ppm • 婴幼儿：120-140ppm
ppt课件
17
起搏器参数调节-输出电压
• 病情重或手术复杂者：心功能III-IV级；EF为2030%；巨大心脏，心胸比大于0.8，左心室径大于 70mm；复杂性先天心脏病。
ppt课件
8
临时心脏起搏器的护理
1. 持续心电监护，注意生命体征的变化并观察记录 起搏器各项参数，做好交接班。设置参数/起搏效果/其他特殊问题
2. 全面了解患者的病情，注意观察心律与心率的变 化，注意心率与起搏频率是否一致，如出现频发 室早，应考虑是否与电极位置移动有关，及时报 告医生，同时临时起搏电极可因各种原因发生改 变而影响起搏带动，如起搏频率、起搏阈值、起 搏导线撕裂、电极脱位、电池消耗等，应经常巡 视，察看电极连接情况及临时起搏器放置位置是 否妥当。
ppt课件
3
工作原理
人工心脏起搏器发出脉 冲电流→电极→心肌 →引起心脏兴奋收缩， 从而替代了原有的心 脏起搏点，控制心脏 按一定节律收缩。
ppt课件
4
工作原理—以心室起搏为例
• 电极置于右心室，当自身心率低于起搏器设定频 率时，起搏器按规定的频率发放脉冲起搏心室
• 心电图表现为心室起搏信号后紧随一宽大畸形QRS 波
ppt课件
5
工作原理—以心室起搏为例
• 如果有自身心搏，起搏器能感知其QRS波，抑制起 搏器发放脉冲，并重整脉冲发放周期，避免发生 心室竞争心率
• 当自身心率快于起搏器预定频率时，起搏器脉冲 发放功能全被抑制，完全是自身心律，心电图上 见不到起搏信号
ppt课件
6
心外膜临时起搏器安置方法
• 选择右心室面近心尖处的无血管区 • 将一根金属丝形心外膜电极缝在心外膜上 • 缝出的圆针将导线带出3cm，并弯成几个小圈防脱
• 心房起搏器感知为P波，心室起搏器为R波。
• SSI在心脏术后右心室临时起搏相当于VVI模式，即心室起 搏，心室感知，感知后反应方式为抑制。
• SST相当于VVT模式，心室起搏，心室感知，感知后反应方 式为触发。
• 临床所用单腔起搏器大都为抑制性，T很少使用，一般为临 时程控使用，用于评价起搏器功能。
ppt课件
10
临时心脏起搏器的停用
• 启用临时心脏起搏器的患者，当自主心律增加到 足以维持循环功能时，可试停起搏器。观察, 1-2 天心律稳定，同时保证起搏导线留置 2 周以上， 可拔除起搏导线。因为此时心外膜电极周围已纤 维化，拔除时不会对心肌造成太大的损伤，拔除 导线时应当持续缓慢、恒力匀速牵拉导线，直至 拔除体外，避免暴力造成心外膜破裂。因部分患 者术后服用华法林抗凝治疗，拔出心外膜导线后 要仔细观察有无心脏压塞征象。在拔除起搏导线 的过程或拔除后24H内，应严密观察患者的心肌情 况，同时做好伤口的消毒，以防感染。
落 • 另一个金属丝缝在膈肌或皮肤表面，相距至少
1.5cm以上 • 导线的另一端为利针，从皮肤引出并固定经中接
线连于心脏起搏器。
ppt课件
7
心脏术后临时起搏器适应症
• 术后心动过缓：III度房室传导阻滞或II度房室传 导阻滞心率较慢者，<50次/分；心率较慢，<50 次/分，导致血压偏低。
• 术后心律紊乱：频发室性期前收缩；室上性阵发 性心动过速，可用超速起搏抑制心动过速；预防 应用药物后心动过缓。
• 用途：治疗阵发性室上性 心动过速、房性心动过速 等快速性心律失常。
• 用法：根据快速性心律失 常的频率选择起搏脉冲频 率，通常是3-4倍，持续 10-15S。
