差分放大电路

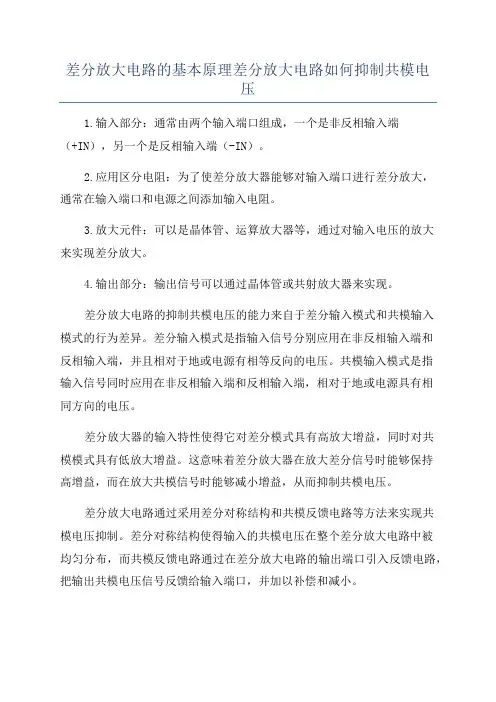

差分放大电路的基本原理差分放大电路如何抑制共模电压1.输入部分：通常由两个输入端口组成，一个是非反相输入端（+IN），另一个是反相输入端（-IN）。

2.应用区分电阻：为了使差分放大器能够对输入端口进行差分放大，通常在输入端口和电源之间添加输入电阻。

3.放大元件：可以是晶体管、运算放大器等，通过对输入电压的放大来实现差分放大。

4.输出部分：输出信号可以通过晶体管或共射放大器来实现。

差分放大电路的抑制共模电压的能力来自于差分输入模式和共模输入模式的行为差异。

差分输入模式是指输入信号分别应用在非反相输入端和反相输入端，并且相对于地或电源有相等反向的电压。

共模输入模式是指输入信号同时应用在非反相输入端和反相输入端，相对于地或电源具有相同方向的电压。

差分放大器的输入特性使得它对差分模式具有高放大增益，同时对共模模式具有低放大增益。

这意味着差分放大器在放大差分信号时能够保持高增益，而在放大共模信号时能够减小增益，从而抑制共模电压。

差分放大电路通过采用差分对称结构和共模反馈电路等方法来实现共模电压抑制。

差分对称结构使得输入的共模电压在整个差分放大电路中被均匀分布，而共模反馈电路通过在差分放大电路的输出端口引入反馈电路，把输出共模电压信号反馈给输入端口，并加以补偿和减小。

最常见的共模电压抑制方法是通过差分对称结构、共模反馈电路和差分电阻等手段来实现。

例如，在差分对称结构中，差分对称放大器的两个输入端通过相等阻值的电阻连接到地，以实现输入共模电压的均匀分布和共模抑制。

另外，还可以通过共模反馈来抑制共模电压。

共模反馈是指在差分放大器的输出端口引入一个串联电阻和一个共模反馈电阻，在共模信号模式下，将输出共模电压信号反馈到输入端口并进行减小。

这样，共模电压的放大倍数就大大降低，实现了共模电压的抑制。

总的来说，差分放大电路通过差分对称结构和共模反馈电路等方法来抑制共模电压，提高信号的抗干扰能力和恢复能力。

差分放大电路是一种常见且有效的电路结构，在许多应用领域中都有着重要的应用。

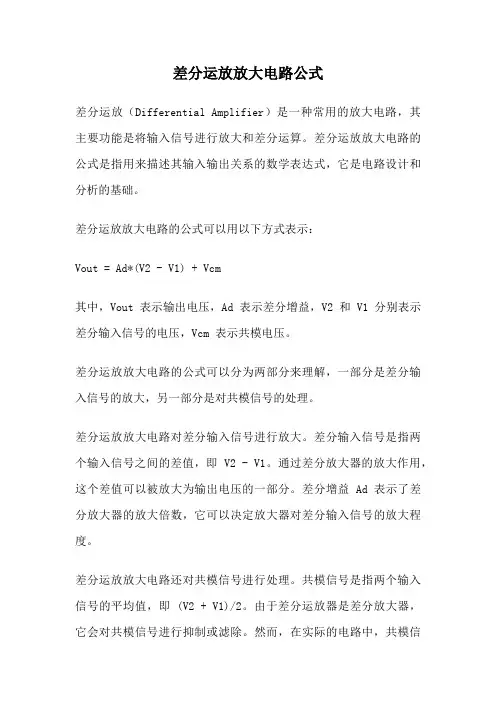

差分运放放大电路公式差分运放（Differential Amplifier）是一种常用的放大电路，其主要功能是将输入信号进行放大和差分运算。

差分运放放大电路的公式是指用来描述其输入输出关系的数学表达式，它是电路设计和分析的基础。

差分运放放大电路的公式可以用以下方式表示：Vout = Ad*(V2 - V1) + Vcm其中，Vout 表示输出电压，Ad 表示差分增益，V2 和 V1 分别表示差分输入信号的电压，Vcm 表示共模电压。

差分运放放大电路的公式可以分为两部分来理解，一部分是差分输入信号的放大，另一部分是对共模信号的处理。

差分运放放大电路对差分输入信号进行放大。

差分输入信号是指两个输入信号之间的差值，即 V2 - V1。

通过差分放大器的放大作用，这个差值可以被放大为输出电压的一部分。

差分增益 Ad 表示了差分放大器的放大倍数，它可以决定放大器对差分输入信号的放大程度。

差分运放放大电路还对共模信号进行处理。

共模信号是指两个输入信号的平均值，即 (V2 + V1)/2。

由于差分运放器是差分放大器，它会对共模信号进行抑制或滤除。

然而，在实际的电路中，共模信号往往无法完全消除，会在输出端产生一个与共模信号相关的偏置电压。

这个偏置电压就是公式中的 Vcm。

差分运放放大电路的公式是非常重要的，它可以帮助我们理解电路的工作原理，并进行电路的设计和分析。

在实际的应用中，我们可以根据具体的需求选择合适的差分增益和共模电压，来实现不同的功能和性能。

需要注意的是，在实际的电路设计中，差分运放放大电路的公式通常只是一个理想化的模型，实际电路中会存在各种非线性和失真因素，需要进行更加复杂的分析和计算。

此外，差分运放放大电路还需要配合其他电路组成完整的系统，如输入滤波电路、输出级等。

差分运放放大电路的公式是电路设计和分析的基础，它描述了电路的输入输出关系。

通过理解和运用这个公式，我们可以更好地设计和优化电路，实现各种不同的功能和性能要求。

基本差分放大电路详解：
差分放大电路是一种电子电路，通过对两个相同型号的管子的共模输入信号进行放大，实现差分信号的放大。

这种电路广泛应用于各种电子设备和系统中，如通信、测量、计算机等。

差分放大电路由两个完全对称的共射放大电路组成，每个管子的参数完全一样，温度特性也完全相同。

这两个管子的集电极分别接在一起，并通过公共电阻Ree 进行供电。

这样做的目的是使两个管子的工作点相同，从而减小了零点漂移的影响。

差分放大电路的特点包括：
1.抑制零点漂移：由于电路的对称性，差分放大电路可以有效地抑制零点漂移，提高
了电路的稳定性。

2.差模信号放大：差分放大电路主要对差模信号进行放大，这种信号是由两个输入端
输入大小相等、极性相反的信号组成的。

3.抑制共模信号：差分放大电路对共模信号有抑制作用，共模信号是指大小相等、极
性相同的两个信号。

差分放大电路在直接耦合电路和测量电路的输入端中有着广泛的应用。

由于其具有对称性，可以有效地稳定静态工作点，同时具有抑制共模信号的作用。

在实践中，为了获得更好的性能，可以采用适当的负反馈和温度补偿措施。

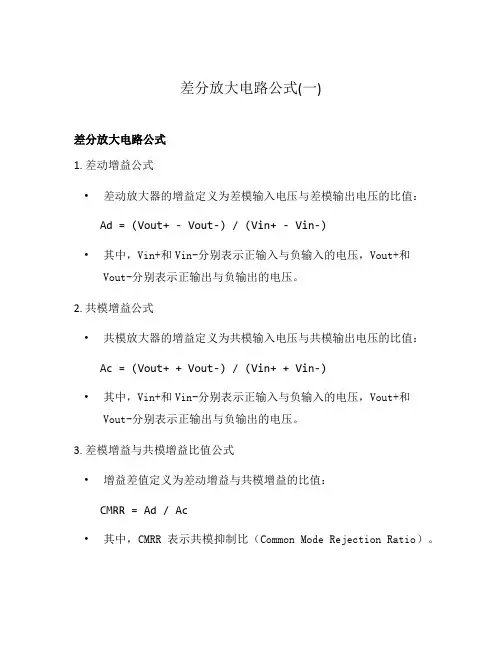

差分放大电路公式(一)差分放大电路公式1. 差动增益公式•差动放大器的增益定义为差模输入电压与差模输出电压的比值：Ad = (Vout+ - Vout-) / (Vin+ - Vin-)•其中，Vin+和Vin-分别表示正输入与负输入的电压，Vout+和Vout-分别表示正输出与负输出的电压。

2. 共模增益公式•共模放大器的增益定义为共模输入电压与共模输出电压的比值：Ac = (Vout+ + Vout-) / (Vin+ + Vin-)•其中，Vin+和Vin-分别表示正输入与负输入的电压，Vout+和Vout-分别表示正输出与负输出的电压。

3. 差模增益与共模增益比值公式•增益差值定义为差动增益与共模增益的比值：CMRR = Ad / Ac•其中，CMRR表示共模抑制比（Common Mode Rejection Ratio）。

4. 差模输入电阻公式•差模输入电阻定义为差模输入电压与差模输入电流的比值：Rin = (Vin+ - Vin-) / Iin•其中，Vin+和Vin-分别表示正输入与负输入的电压，Iin表示差模输入电流。

5. 差模输出电阻公式•差模输出电阻定义为差模输出电压变化与差模输出电流变化的比值：Rout = dVout / dIout•其中，dVout表示差模输出电压变化，dIout表示差模输出电流变化。

举例说明假设我们有一个差分放大电路，如下图所示：R1 R2Vin+ -----/\/\/\/\------|---- RL| |Vin- -----/\/\/\/\------ VoutR3 R4其中，R1、R2、R3、R4为电阻，Vin+和Vin-为正输入与负输入的电压，Vout为输出电压。

我们可以根据上述公式计算出该差分放大电路的性能指标：1.差动增益（Ad）：根据差分放大电路公式，我们可以测量Vin+和Vin-的变化，并记录Vout+和Vout-的变化，然后计算出Ad的值。

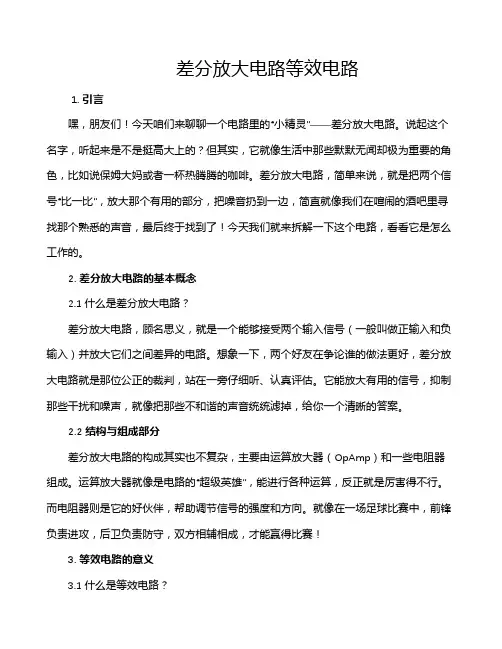

差分放大电路等效电路1. 引言嘿，朋友们！今天咱们来聊聊一个电路里的“小精灵”——差分放大电路。

说起这个名字，听起来是不是挺高大上的？但其实，它就像生活中那些默默无闻却极为重要的角色，比如说保姆大妈或者一杯热腾腾的咖啡。

差分放大电路，简单来说，就是把两个信号“比一比”，放大那个有用的部分，把噪音扔到一边，简直就像我们在喧闹的酒吧里寻找那个熟悉的声音，最后终于找到了！今天我们就来拆解一下这个电路，看看它是怎么工作的。

2. 差分放大电路的基本概念2.1 什么是差分放大电路？差分放大电路，顾名思义，就是一个能够接受两个输入信号（一般叫做正输入和负输入）并放大它们之间差异的电路。

想象一下，两个好友在争论谁的做法更好，差分放大电路就是那位公正的裁判，站在一旁仔细听、认真评估。

它能放大有用的信号，抑制那些干扰和噪声，就像把那些不和谐的声音统统滤掉，给你一个清晰的答案。

2.2 结构与组成部分差分放大电路的构成其实也不复杂，主要由运算放大器（OpAmp）和一些电阻器组成。

运算放大器就像是电路的“超级英雄”，能进行各种运算，反正就是厉害得不行。

而电阻器则是它的好伙伴，帮助调节信号的强度和方向。

就像在一场足球比赛中，前锋负责进攻，后卫负责防守，双方相辅相成，才能赢得比赛！3. 等效电路的意义3.1 什么是等效电路？当我们提到“等效电路”，其实就是把复杂的电路“简化”一下，让我们能更轻松地理解它的工作原理。

就好比一部复杂的电影，导演为了让观众更明白故事情节，可能会在某些地方用旁白来解释。

在差分放大电路中，等效电路的作用就是把运算放大器和电阻器等效成一个简单的模型，让我们看到它们是怎么互动的。

3.2 等效电路的组成在等效电路中，运算放大器的输入端会通过电阻连接到两个输入信号，而输出端则会通过反馈电阻和输出负载相连。

整个过程看似简单，但实际上这背后可是蕴藏了深厚的电路理论哦！通过这个等效电路，我们能够快速判断电路的增益、输入阻抗等重要参数，省时省力，真是一举两得！4. 差分放大电路的应用4.1 日常生活中的应用差分放大电路可不止是实验室里的“高冷”学问，它其实在我们日常生活中无处不在。

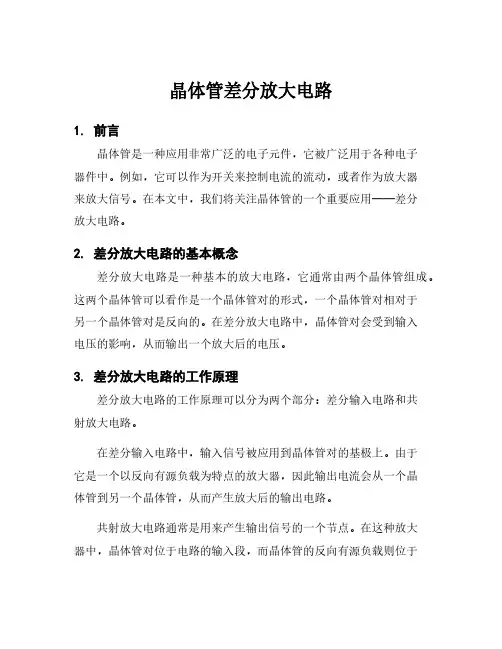

晶体管差分放大电路1. 前言晶体管是一种应用非常广泛的电子元件，它被广泛用于各种电子器件中。

例如，它可以作为开关来控制电流的流动，或者作为放大器来放大信号。

在本文中，我们将关注晶体管的一个重要应用——差分放大电路。

2. 差分放大电路的基本概念差分放大电路是一种基本的放大电路，它通常由两个晶体管组成。

这两个晶体管可以看作是一个晶体管对的形式，一个晶体管对相对于另一个晶体管对是反向的。

在差分放大电路中，晶体管对会受到输入电压的影响，从而输出一个放大后的电压。

3. 差分放大电路的工作原理差分放大电路的工作原理可以分为两个部分：差分输入电路和共射放大电路。

在差分输入电路中，输入信号被应用到晶体管对的基极上。

由于它是一个以反向有源负载为特点的放大器，因此输出电流会从一个晶体管到另一个晶体管，从而产生放大后的输出电路。

共射放大电路通常是用来产生输出信号的一个节点。

在这种放大器中，晶体管对位于电路的输入段，而晶体管的反向有源负载则位于电路的输出段。

这种放大器的输出信号是晶体管对的输出电流的一个函数。

一般情况下，差分输入电路中的电流会被放大，从而产生一个较大的电流信号。

由于输出电流被流通到共射放大器中，因此它被分为两部分，分别流向上面的电路电阻和下面的电路电阻。

该电路电阻是通过调整不同电流管的电阻来实现的。

4. 差分放大电路的应用差分放大器广泛应用于电子电路和通信电路中。

在电子电路中，它通常用作一种前置放大器或通用放大器，以增加电路输入信号的幅度。

在通信电路中，它通常用于放大电路接收器中的不同信号，以便更好地识别信号。

此外，差分放大器还被发现可以用于控制系统中的某些应用中，例如调节系统参数等，从而提高系统的稳定性并降低系统成本。

5. 结论总的来说，差分放大电路是一种重要的电子元件，在广泛的领域中得到了广泛的应用。

电子工程师们利用差分放大电路的特性，设计出很多不同用途的电子电路和通信电路，从而实现了很多不同的功能和应用。

差分运算放大器电路差分运算放大器（Differential Amplifier）是一种用于放大差分信号的电路。

它是运算放大器（Operational Amplifier）的一种特殊形式，常被用于测量和增强微弱的差分输入信号。

差分运算放大器的电路结构由两个输入端口和一个输出端口组成。

两个输入端口分别连接到两个输入电阻上，并与负反馈网络相连。

输出端口则连接到负载电阻上。

差分运算放大器的主要功能是放大差分信号，并抑制共模信号。

差分信号是通过将一个信号与另一个信号相减来获得的。

例如，当两个输入信号分别为Vin+和Vin-时，差分信号为Vd = Vin+ - Vin-。

差分运算放大器的工作原理如下：1.输入端口：差分运算放大器的输入端口由Vin+和Vin-两个输入引脚组成。

通常情况下，Vin+被作为非反相输入端口，Vin-则被作为反相输入端口。

这意味着，当Vin+上升时，输出电压Vout下降，反之亦然。

2.反馈网络：差分运算放大器的反馈网络通常由电阻和电容组成，用于实现负反馈。

负反馈可以使差分运算放大器的增益和频率响应更加稳定，并提高放大器的线性度。

3.输出端口：差分运算放大器的输出端口由Vout引脚组成。

输出电压Vout的幅度和极性取决于输入信号Vin+和Vin-之间的差异。

差分运算放大器的放大倍数可以通过改变反馈网络中的电阻值来调整。

通常情况下，差分运算放大器的放大倍数很高，达到数百甚至数千倍。

这使得差分运算放大器成为测量微弱差分信号和抑制共模噪声的理想选择。

差分运算放大器的主要优点包括：1.高放大倍数：差分运算放大器有很高的开环增益，可以有效地放大微弱的差分信号。

2.抑制共模信号：差分运算放大器通过差分输入和负反馈，能够有效地抑制共模噪声。

共模信号是同时施加于两个输入端口的噪声，如果没有差分放大器进行抑制，它可能会严重干扰信号。

3.精确性：差分运算放大器可以提供高精度的放大，并且具有很低的失调电压和失调电流。

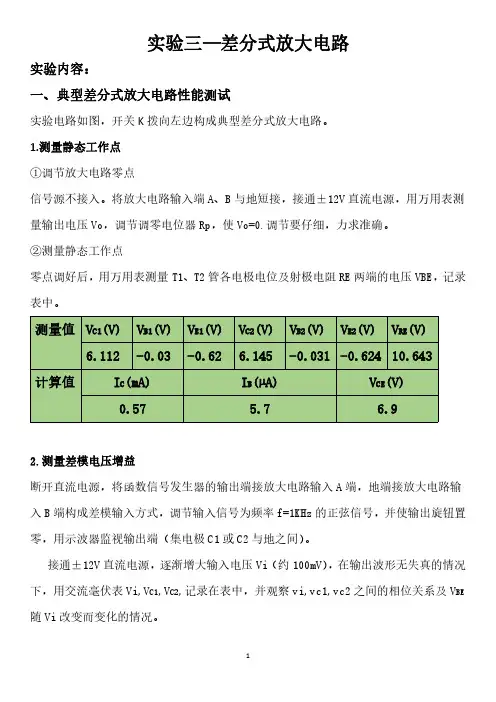

实验三—差分式放大电路实验内容：一、典型差分式放大电路性能测试实验电路如图，开关K拨向左边构成典型差分式放大电路。

1.测量静态工作点①调节放大电路零点信号源不接入。

将放大电路输入端A、B与地短接，接通±12V直流电源，用万用表测量输出电压Vo，调节调零电位器Rp，使Vo=0.调节要仔细，力求准确。

②测量静态工作点零点调好后，用万用表测量T1、T2管各电极电位及射极电阻RE两端的电压VBE，记录表中。

2.测量差模电压增益断开直流电源，将函数信号发生器的输出端接放大电路输入A端，地端接放大电路输入B端构成差模输入方式，调节输入信号为频率f=1KHz的正弦信号，并使输出旋钮置零，用示波器监视输出端（集电极C1或C2与地之间）。

接通±12V直流电源，逐渐增大输入电压Vi（约100mV），在输出波形无失真的情况下，用交流毫伏表Vi,V C1,V C2,记录在表中，并观察vi,vc1,vc2之间的相位关系及V BE 随Vi改变而变化的情况。

2.测量共模电压增益将差分放大电路A、B短接，信号源接在A端与地之间，构成共模输入方式，调节输入信号f=1KHz,Vi=1V,在输出电压无失真的情况下，测量V C1、V C2的值记录下表，并观察vi,vc1,vc2之间的相位关系及V RE随Vi改变而改变的情况。

二、具有恒流源的差分放大电路性能测试将电路图中的开关K拨向右边，构成具有恒流源的差分式放大电路，重复一——2、3实验内容的要求，记录入上表。

典型差分式放大电路vi,vc1,vc2的图像：共模输入左图——vi与vc1相位关系右图——vc1与vc2相位关系差模输入左图——vi与vc1相位关系右图——vc1与vc2相位关系具有恒流源的差分放大电路vi,vc1,vc2的图像：差模输入vi与vc1相位关系左图——vi与vc1相位关系右图——vc1与vc2相位关系在共模输入时，V i增大，V RE增大；差输入时，V RE很小，V i变化时，V RE变化不明显。

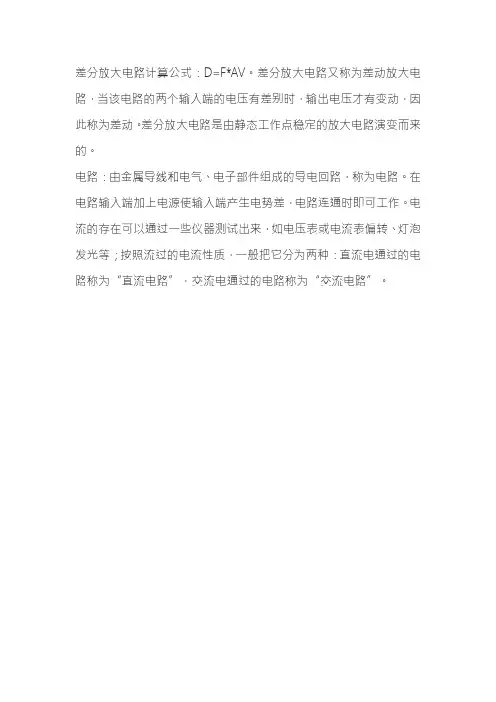

差分放大电路计算公式：D=F*AV。

差分放大电路又称为差动放大电路，当该电路的两个输入端的电压有差别时，输出电压才有变动，因此称为差动。

差分放大电路是由静态工作点稳定的放大电路演变而来的。

电路：由金属导线和电气、电子部件组成的导电回路，称为电路。

在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。

电流的存在可以通过一些仪器测试出来，如电压表或电流表偏转、灯泡发光等；按照流过的电流性质，一般把它分为两种：直流电通过的电路称为“直流电路”，交流电通过的电路称为“交流电路”。

差分放大电路的优势：共模抑制比高，可以抑制输入端的噪声。

①差分放大电路的基本结构图1 差分放大电路的基本结构只要差分放大电路是左右对称的，那么M1和M2管的源端在差分信号比较小的情况下可以看作交流地。

左侧双入双出的电路和右侧双入单出的电路的增益相同，虽然右侧电路实现了单端输出，但是电路不对称了，对共模信号和输入端噪声的抑制作用下降。

问题一：输入信号的共模输入范围。

NMOS管作为放大管时，要保证尾管和放大管都处于饱和状态，由此确定了最小的共模信号为Vgs+Vov=2Vov+VTH。

PMOS管作为放大管时，同理，可以确定最大的共模信号为VDD-(Vgs+Vov)=VDD-(2Vov+VTH)。

所以要根据信号的共模信号范围选择合适的结构，可以通过在输入信号之前增加一个CD实现电平转换，或者使用差分对管的结构实现“轨到轨”。

问题二：动态响应。

差分放大电路左右两侧支路同时满足以下几个方程。

I_{1}+I_{2}=I_{ss}\Delta I_{ds}=I_{1}-I_{2} v_{id}=\DeltaV_{gs}=\sqrt{2I_{1}/k_{1}}-\sqrt{2I_{2}/k_{2}}I_{1}=(I_{ss}+\DeltaI_{ss})/2I_{2}=(I_{ss}-\Delta I_{ss})/2由此可以解得\Delta I_{ds}=I_{1}-I_{2}=v_{id}\sqrt{kI_{ss}}\sqrt{1-\frac{kv_{id}^{2}}{4I _{ss}}}\approxv_{id}g_{m}(1-\frac{kv_{id}^{2}}{8I _{ss}})包含非线性项。

问题三：动态范围。

图2 转移特性曲线当差分信号较大时，其中一个管子就会处于截止状态，此时左右两个支路的电流相差Iss，这种临界状态的差分信号被称为动态范围。

v_{id,max}=\pm\sqrt{2I_{ss}/k}=\sqrt{2}\Delta问题四：线性范围。

差分偏置放大电路1. 简介差分偏置放大电路是一种常用的放大电路，用于放大差分信号。

它由差分放大器和偏置电路组成，可以通过调整偏置电路的参数来控制放大电路的工作点，实现对差分信号的放大。

2. 差分放大器差分放大器是差分偏置放大电路的核心部分，它由两个输入端和一个输出端组成。

输入端分别连接差分信号的正负极性，输出端输出放大后的差分信号。

2.1 差分放大器的工作原理差分放大器的工作原理基于差分放大的概念，即将两个输入信号的差值放大输出。

差分放大器采用了差分对输入信号进行放大，从而增强了对共模信号的抑制能力。

2.2 差分放大器的特点差分放大器具有以下特点： - 抑制共模信号：差分放大器能够抑制共模信号，提高信号的抗干扰能力。

- 提高增益：由于采用差分放大，差分放大器的增益通常较高。

- 增大动态范围：差分放大器能够增大信号的动态范围，提高信号的可靠性。

3. 偏置电路偏置电路是差分偏置放大电路中的另一个重要组成部分，它用于控制放大电路的工作点，使其在合适的工作区间内工作。

3.1 偏置电路的作用偏置电路的作用是为差分放大器提供合适的偏置电压，使其能够正常工作。

偏置电路通过调整电流源和电阻的参数来控制偏置电压的大小和稳定性。

3.2 偏置电路的设计偏置电路的设计需要考虑以下几个因素： - 偏置电压的稳定性：偏置电压需要具有较高的稳定性，以确保放大电路的工作点不会随着温度和电源电压的变化而偏离。

- 工作电流的选择：偏置电路的工作电流需要根据放大电路的需求进行选择，以获得合适的放大倍数和动态范围。

- 偏置电路的功耗：偏置电路的功耗需要尽可能小，以减少整个电路的能耗。

4. 差分偏置放大电路的应用差分偏置放大电路广泛应用于各种电子设备和系统中，包括音频放大器、通信系统、传感器接口等。

4.1 音频放大器差分偏置放大电路在音频放大器中起到放大音频信号的作用。

通过调整偏置电路的参数，可以实现对音频信号的放大和控制。

4.2 通信系统差分偏置放大电路在通信系统中用于放大差分信号，提高信号的传输质量和抗干扰能力。

第5章 差分放大电路内容提要：本章介绍差分放大电路，包括差分放大电路的组成、差分放大电路的输入和输出方式、差分放大电路的静态计算和动态计算。

概述差分放大电路（简称差放）就其功能来讲，是放大两个输入信号之差。

由于它具有优良的抑制零点漂移的特性，因此成为集成运放的要紧组成单元。

在电子仪器和医用仪器中经常使用差分放大电路做信号转换电路，将双端输入信号转换为单端输出或将单端输入信号转换为双端输出。

5.1.1 差分放大电路的组成差分放大电路是一种对称结构的放大电路，差分放大电路是由两个特性相同的三极管VT 1、VT 2组成的对称电路，两部份之间通过射极公共电阻R e 耦合在一路。

在差分放大电路的电路图（图5-1-1）中。

R s1、R s2为VT 1、VT 2确信适合的静态工作点。

采纳双电源供电形式，可扩大线性放大范围。

差分放大电路的电路如图5-1-1所示。

+-i1u i2u图5-1-1 差分放大电路差分放大电路是对称电路。

对称电路的含义是两个三极管VT 1、VT 2的特性一致，电路参数对应相等。

即βββ==21BE BE2BE1U U U == be be2be1r r r ==c c21c R R R ==s s21s R R R == 5.1.2 差分放大电路的输入和输出方式差分放大电路一样有两个输入端：反相输入端和同相输入端，如图5-1-1所示。

在输入端A 输入极性为正的信号u i1，输出信号u o 的极性与其相反，称该输入端A 为反相输入端。

在输入端B 输入极性为正的信号i2u ，而输出信号u o 的极性与其相同，称该输入端B 为同相输入端。

极性的判定以图中确信的正方向为准。

信号从三极管的两个基极加入称为双端输入；信号从三极管的一个基极对地加入称为单端输入。

差分放大电路一样有两个输出端：集电极C 1和集电极C 2。

从集电极C 1和集电极C 2之间输出信号称为双端输出，从一个集电极对地输出信号称为单端输出。
