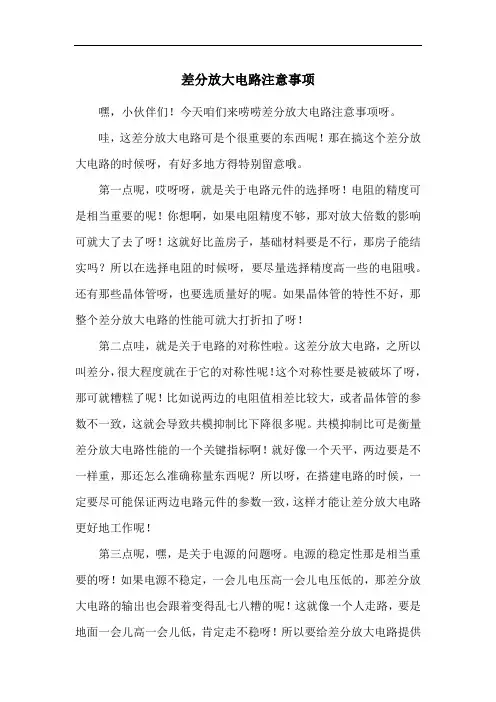

差分放大电路注意事项嘿，小伙伴们！今天咱们来唠唠差分放大电路注意事项呀。
哇，这差分放大电路可是个很重要的东西呢！那在搞这个差分放大电路的时候呀，有好多地方得特别留意哦。
第一点呢，哎呀呀，就是关于电路元件的选择呀！电阻的精度可是相当重要的呢！你想啊，如果电阻精度不够，那对放大倍数的影响可就大了去了呀！这就好比盖房子，基础材料要是不行，那房子能结实吗？所以在选择电阻的时候呀，要尽量选择精度高一些的电阻哦。
还有那些晶体管呀，也要选质量好的呢。
如果晶体管的特性不好，那整个差分放大电路的性能可就大打折扣了呀！第二点哇，就是关于电路的对称性啦。
这差分放大电路，之所以叫差分，很大程度就在于它的对称性呢！这个对称性要是被破坏了呀，那可就糟糕了呢！比如说两边的电阻值相差比较大，或者晶体管的参数不一致，这就会导致共模抑制比下降很多呢。
共模抑制比可是衡量差分放大电路性能的一个关键指标啊！就好像一个天平，两边要是不一样重，那还怎么准确称量东西呢？所以呀，在搭建电路的时候，一定要尽可能保证两边电路元件的参数一致，这样才能让差分放大电路更好地工作呢！第三点呢，嘿，是关于电源的问题呀。
电源的稳定性那是相当重要的呀！如果电源不稳定，一会儿电压高一会儿电压低的，那差分放大电路的输出也会跟着变得乱七八糟的呢！这就像一个人走路，要是地面一会儿高一会儿低，肯定走不稳呀！所以要给差分放大电路提供一个稳定的电源，最好是采用稳压电源，这样才能确保电路正常稳定地工作呢！第四点哇，不得不说偏置电路的设置了呢。
合适的偏置是差分放大电路正常工作的前提呀！如果偏置设置得不对，那可能会导致晶体管工作在不合适的状态，要么饱和，要么截止，这样就不能正常放大信号了呀！这就像汽车的发动机，要是没有调好档，那车怎么能顺利行驶呢？所以在设计偏置电路的时候呀，一定要经过仔细的计算和调试呢。
第五点呀，是关于布线的问题哦。
哎呀呀，可别小瞧了布线呢！如果布线不合理，就可能会引入干扰信号呢。
差分放大电路的工作原理差分放大电路的工作原理基于差分输入信号的放大和相位逆转。
通过合理设置电路参数和拓扑结构，可以实现对不同频率范围的信号进行差分放大，并在输出端得到符合要求的放大信号。
一、差分放大电路的示意图和基本工作原理差分放大电路一般由两个共模信号输入端和一个差模信号输出端组成。
下图展示了一个基本的差分放大电路示意图。
[image]图1 基本差分放大电路示意图在差分放大电路中，输入端的两个信号V1和V2分别与两个输入电阻R1和R2相连。
两个输入电阻串联在一起，可以看作一种差分输入电路。
输出端的信号Vout与两个电阻R3和R4相连，输出信号的放大程度与这两个电阻的大小有关。
接下来，我们根据差分放大电路的基本示意图，详细介绍其工作原理。
1、差分输入信号差分输入信号是指两个输入端的信号之间的差值。
在实际应用中，这两个输入信号可能是来自传感器、放大器、传输线等。
当这两个信号的接收、传输、处理过程是一致的时候，我们称其为共模信号；反之，称其为差模信号。
差分放大电路能够放大差分输入信号的主要原因在于它能够对共模信号和差模信号分别进行处理，并最终得到差模信号的放大输出。
2、差分放大和相位逆转在差分放大电路中，我们一般会通过一个共源共极型场效应管或者双极晶体管来实现对差分输入信号的放大。
这些放大器的特点是能够将输入信号放大，并将放大后的信号的相位逆转180度。
当输入信号V1和V2同时增大时，放大器会对其进行放大，并通过输出端Vout输出差分放大后的信号。
此时，输出信号与输入信号V1和V2之间的差值是放大的，反之亦然。
这种差分放大和相位逆转的特性使得差分放大电路在抑制共模干扰、增强信号质量等方面有着独特的优势。
二、差分放大电路的主要工作特性差分放大电路相对于单端放大电路具有一些独特的工作特性。
在实际应用中，我们可以通过调节电路参数、选取合适的电路拓扑结构等方法来实现对其工作特性的优化。
1、抑制共模干扰共模干扰是指在传感器、放大器、传输线等系统中，由于接地线、电源线、环境噪声等原因引入的干扰。
第3章 电流源电路和差动（又称差分）放大电路内容提要：本章首先讨论常用在集成运放中的几种电流源的形式及其主要应用，然后讨论差动放大电路的工作原理及计算。
本章重点：1．镜像电流源、比例电流源、微电流源、I o 和I R 的计算。
2．典型差动放大电路的工作原理及计算。
学习要求：1．掌握电流源电路结构及基本特性，主要包括基本镜像电流源、比例电流源、微电流源，会分析其镜像关系及其输出电阻。
2．掌握差模信号、共模信号的定义与特点。
3．掌握长尾型和恒流源共模负反馈两种射极耦合，差动放大器的电路结构、特点，会熟练计算电路的静态工作点，熟悉电路的4种连接方式及输入输出电压信号之间的相位关系。
4. 要求会熟练分析差动放大器对差模小信号输入时的放大特性，共模抑制比。
会画出微变等效电路，会计算A Vd 、R id、R od 、K CMR 。
5．会运用晶体管工作在有源区时的大信号特性方程i c =I s exp(V be /V t )分析研究差动放大器的差模传输特性。
了解基本的差动放大器线性放大的输入动态范围和扩大线性输入动态范围的办法。
6．定性了解差动放大器的各种非理想特性，如输入失调特性、共模输入电压范围等。
3.1 电流源电路3.1.1 三极管电流源电流源是模拟集成电路中广泛使用的一种单元电路，如 图3.1.1所示。
对电流源的主要要求是：（1）能输出符合要求的直流电流I o 。
（2）交流电阻尽可能大。
图3.1.1 三极管电流源电路第3章 电流源电路和差动（又称差分）放大电路·129·三极管射极偏置电路由V CC 、R b1、R b2和R e 组成，当V CC 、R b1、R b2、R e 确定之后，基极电位V B 固定（I b 一定），可以推知I c 基本恒定。
从三极管的输出特性曲线可以看出：三极管工作在放大区时，I c 具有近似恒流的性质。
当I b 一定时，三极管的直流电阻CQ CEQ CE I VR =，V CEQ 一般为几伏，所以R CE 不大。
运算放大器差分放大电路
运算放大器差分放大电路指的是使用运算放大器（Op Amp）实现差分放大的电路。
在差分放大器中，信号会在输入级别被放大，但在输出之前会进行相位反转，因此所得到的输出值是输入信号的差值，即其中一个输入信号与另一个输入信号的差值。
差分放大器通常用于取样、保持进行差分放大的信号，以便对其进行进一步的处理。
在很多应用中，差分放大器用于测量两个不同信号之间的差异，比如测量温度差异或测量声音强度差异。
差分放大电路的一般设计如下：
其中，VSIN1和VSIN2是分别连接到差分放大器的两个输入端的信号源，R1、R2、R3和R4是用于实现放大增益的电阻，VOUT是差分放大器的输出，RL是用于连接到输出端的负载电阻。
在差分放大器电路中，R1和R2连接到运算放大器的反馈回路，使得输出与反馈端起到持平作用，因此差分放大器的输出与差异信号的放大比率为：
$$\frac{R2}{R1}*\frac{R4}{R3}$$。
当输入信号VSIN1和VSIN2之间没有差异时，输出电压为零。
如果有一个信号比另一个信号高，则会在输出电压端产生一个差异值。
差分放大器具有高输入阻抗和低输出阻抗，因此它可以将两个信号源之间的电压差放大到较高的电平，从而提高系统的信噪比（SNR）。
由于其高精度和低噪声等优点，差分放大器常用于测量、控制、信号处理以及医疗和科学领域的应用中。

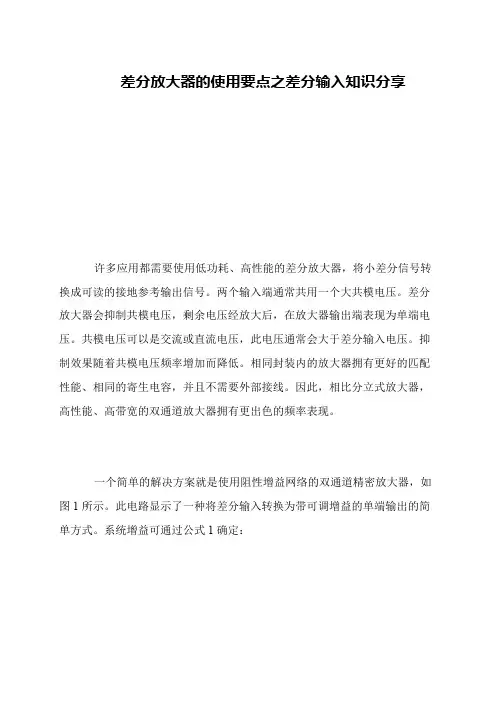

差分放大器的使用要点之差分输入知识分享
许多应用都需要使用低功耗、高性能的差分放大器，将小差分信号转换成可读的接地参考输出信号。
两个输入端通常共用一个大共模电压。
差分放大器会抑制共模电压，剩余电压经放大后，在放大器输出端表现为单端电压。
共模电压可以是交流或直流电压，此电压通常会大于差分输入电压。
抑制效果随着共模电压频率增加而降低。
相同封装内的放大器拥有更好的匹配性能、相同的寄生电容，并且不需要外部接线。
因此，相比分立式放大器，高性能、高带宽的双通道放大器拥有更出色的频率表现。
一个简单的解决方案就是使用阻性增益网络的双通道精密放大器，如图1所示。
此电路显示了一种将差分输入转换为带可调增益的单端输出的简单方式。
系统增益可通过公式1确定：。
差分放大电路知识总结什么是差分放大电路差分放大电路利用电路参数的对称性和负反馈作用，有效地稳定静态工作点，以放大差模信号抑制共模信号为显著特征，广泛应用于直接耦合电路和测量电路的输入级。
但是差分放大电路结构复杂、分析繁琐，特别是其对差模输入和共模输入信号有不同的分析方法，难以理解，因而一直是模拟电子技术中的难点。
差分放大电路：按输入输出方式分：有双端输入双端输出、双端输入单端输出、单端输入双端输出和单端输入单端输出四种类型。
按共模负反馈的形式分：有典型电路和射极带恒流源的电路两种。
（a）射极偏置差放（b）电流源偏置差放差放有两个输入端子和两个输出端子，因此信号的输入和输出均有双端和单端两种方式。
双端输入时，信号同时加到两输入端；单端输入时，信号加到一个输入端与地之间，另一个输入端接地。
双端输出时，信号取于两输出端之间；单端输出时，信号取于一个输出端到地之间。
因此，差分放大电路有双端输入双端输出、单端输入双端输出、双端输入单端输出、单端输入单端输出四种应用方式。
上面两个电路均为双端输入双端输出方式。
（a）电阻Re是T1和T2两管的公共射极电阻，或称射极耦合电阻，它实际上就是在工作点稳定电路中植入的射极电阻，只是此处将两个电阻的射极电阻合并成一个Re，所以经它的作用是稳定静态工作点，对零漂做进一步的抑制。
电阻Re常用等效内阻极大的恒流源I0来代替，以便更有效地提高抑制零漂的作用。
负电源-图片用来补偿射极电阻Re两端的直流压降，以避免采用电压过高的单一正电源+图片，并可扩大输出电压范围，使两基极的静态电位为零，基极电阻Rb通常为外接元件，也可不用，其作用是限制基极静态电流并提高输入电阻。
差分放大器工作状态上图a电路，是输入信号IN1=IN2的状态。
（1）因输入端的“虚断”特性，同相输入端为高阻态，其输入电压值仅仅取决于R1、R2分压值，为2V。
同相输入端的2V电压可以看作成为输入端比较基准电压；（2）因两输入端的“虚短”特性，可进而推知其反相输入端，即R3、R4串联分压电路，其b点=a点=2V。
基本的差分放大电路基本差分式放大器如图所示。
图中T1,T2是特性的晶体管，电路对称,参数也对称。
如：V BE1 =V BE2 ,R c1 =R c2 =R c ,R b1 =R b2 = R b ,β1 =β2 =β。
电路有两个输入端和两个输出端。
差分放大电路的原理（1）当v i1 =v i2 =0时，即静态时，电路对称：I c1 = I c2 = I 0 /2, R c1 I c1 = R c2 I c2 ，V o =V c1 -V c2 =0 即输入为0时,输出也为0 。
（2）加入差模信号时，即v s1 =-v s2 =v sd /2，从电路看v B1 增大使得i B1 增大,使i c1 增大,使得v c1 减小v B2 减小使得i B2 减小,又使得i c2 减小，使得v c2 增大.由此可推出：v o =v c1 - v c2 =2v c1 ，每个变化量v不等于0, 有信号输出。
若在输入端加共模信号,即v s1 =v s2 ，电路的对称性和恒流源偏置,理想情况下v o =0，无输出。
这所谓"差动"的意思；即两个输入端之间有差别，输出端才有变动。
差分放大电路的参数计算（1）静态工作点的估算I C1 =I C2 =I c =I O /2V C1 =V C2 =V cc -I c R cI B1 =I B2 =I c /β=I B =I/2β（2）差摸电压增益和输入、输出电阻差放电路有两个输入端和两个输出端。
同样，输出也分双端输出和单端输出方式。
组合起来,有四种连接方式：双端输入双端输出、双端输入单端输出,单端输入双端输出,单端输入单端输出。
（a）双入双出电路差模输入：v i1 =-v i2 =v id /2，则i C1 上升时,i C2 下降。
若电路完全对称时，则△i C1 =△i C2 ，因为I O 不变，因此v e =0。
负载在电路完全对称,双入双出的下,A VD =A V1 ,可见该电路使用成倍的元器件换取抑制零漂的能力。
