渐开线齿轮的切制讲解

实验三展成法加工渐开线齿轮的模拟实验渐开线齿廓的展成原理实验一、实验目的1、掌握展成法加工渐开线齿廓的切齿原理，观察齿廓的渐开线和过渡曲线（包络线）的形成过程。

2、了解渐开线齿轮产生根切现象和齿顶变尖现象的原因及采用变位避免发生根切的方法。

3、分析、比较渐开线标准齿轮与正（负）变位齿轮齿形的异同点。

4、分析、比较分度圆相同，模数不同的两种标准渐开线齿轮齿形的异同点。

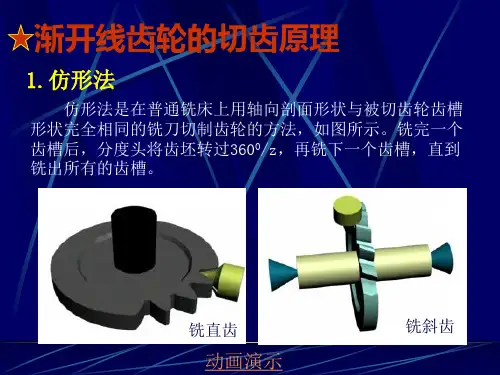

补充：仿形法加工渐开线齿轮的实验演示二、实验设备和用具1、CJDJ-B渐开线齿轮展成仪：30台（齿条插刀两把: m1=20mm, α=20°,ha* = 1 c*=0.25m2=8mm, α=20°,ha* = 1 c*=0.25 ）2、自备：Φ220mm圆形绘图纸一张（圆心要标记清楚）3、HB铅笔，圆规（带延伸杆），（橡皮，三角尺，剪刀，计算器）三、实验内容1、切制(画出)m = 20mm, z = 8的标准、正变位（x1 = 0.6）（和负变位（x2= - 0.5））渐开线齿廓，每种齿廓至少画出两个完整的齿形，并比较这两（三）种齿廓。

2、切制(画出)m = 8mm, z = 20的标准渐开线齿廓，至少画出两个完整的齿形，并与m = 20mm, z = 8的标准渐开线齿廓进行比较。

四、实验步骤1、将轮坯圆纸和齿条插刀安装到展成仪上，并调整好。

注意2、将齿条插刀推至一边极限位置，依次单向移动齿条插刀，每次不超过1mm，并依次用铅笔描画出刀具刃廓各瞬时位置。

要求绘出两个以上完整齿形。

3、测量s,e,观察有无根切现象。

注意：变位距离x1m = 0.6×20mm = 12mm标准齿廓：被加工齿轮分度圆与齿条插刀分度线相切正变位：被加工齿轮分度圆与齿条插刀分度线相离,负变位：被加工齿轮分度圆与齿条插刀分度线相割，四、思考题1、用展成法加工齿轮时齿廓曲线是如何形成的？2、试比较标准齿轮、正变位齿轮（、负变位齿轮）的齿形有什么不同？并分析其原因。

齿轮范成原理实验实验指导书一、实验目的1.掌握范成法切制渐开线齿轮的原理，观察齿廓形成的过程。

2.了解渐开线齿轮产生根切的原因、现象和避免根切的方法。

3.分析比较标准齿轮和变位齿轮的异同点。

二、设备及工具1.齿轮范成仪2.工具：剪刀3.自带工具：圆规、三角尺、铅笔（HB）、橡皮、裁好直径230mm圆形图纸一张。

三、原理和方法1.原理范成法是利用一对齿轮相互啮合时，齿轮齿廓互为包络线的原理来加工轮齿的。

加工时，其中一轮为刀具，另一轮为轮坯，他们仍能保持固定的角速比转动，完全和一对真正的齿轮互相啮合传动一样，同时刀具还沿轮坯的轴向作切削运动。

这样切制得到的齿轮齿廓就是刀具刀刃在各位置的包络线。

今若用渐开线作为刀具齿廓，则其包络线也必为渐开线。

由于实际加工时，看不到刀刃在各个位置形成包络线的过程，所以在实验中用齿轮范成仪来实现轮坯与刀具间的传动过程并用铅笔将其记录在纸上，这样我们能清楚地观察到齿轮范成的过程。

2.齿轮范成仪（图6-1）圆盘1绕底座5的轴线回转。

纵拖板2与齿轮圆盘3做纯滚动。

齿条中线机床节线图6-1 齿轮范成仪示意图1.圆盘2.齿条纵拖板3.齿轮分度圆4.齿条刀具5.底座6.螺钉7.压环 8.调节螺钉圆盘与纵拖板为齿轮齿条传动。

因此两者之间为无滑动的纯滚动。

圆盘上放纸相当于轮坯。

齿条刀具由两个螺钉8与纵拖板相联接，可以使齿条刀具的中心线移近或远离轮坯的中心。

如果当刀具4上的刻度对准“0”时，即齿条刀具的中心线对准机床节线并与分度圆相切时，为切制标准齿轮时刀具的位置；当刀具的中心线远离轮坯中心，即使中线以上的任一分度线与机床节线对准并与轮坯分度圆相切作纯滚动时，为切制正变位齿轮时刀具的位置；反之则为切制负变位齿轮时的位置。

3.齿轮范成仪参数刀具：25.0 1 20 ,20=*=*==c h mm m a α 轮坯：分度圆直径mm d 160=，故齿数8==mdz 四、实验内容绘制：1.标准齿轮（根切齿轮）2.修正齿轮（正变位齿轮）五、实验步骤1.预备工作1）计算：根据下面公式及上面规定的参数算出标准齿轮及正变位齿轮的 d 、 a d 、f d ，变位齿轮参数计算公式：mx d d m x d d a f )22()25.2(++=--=当计算标准齿轮尺寸时，可取上式中0=x ，当切制正变位齿轮时x 的取值为：17)17(min z x -=。

齿轮范成原理实验一、实验目的1．掌握用范成法切制渐开线齿轮的基本原理，观察轮齿渐开线部分和过渡曲线的形成过程；2．了解渐开线齿轮产生根切现象的原因和避免根切的方法；3．分析比较渐开线标准齿轮和变化齿轮的异同点。

二、设备和工具：1．齿轮范成仪2．圆规、三角板、铅笔等；3．充作毛坯的绘图纸（ 260）。

三、原理和方法：1．原理：范成法是利用一对齿轮传动时其共轭齿廓互为包络线的原理来加工齿轮轮齿的方法。

加工时其中一轮为刀具，另一轮为毛坯，它们之间仍保持固定的角速比的传动（强制的），完全和一对真正的齿轮互相啮合传动一样；同时刀具还沿轮坯的轴向作切削运动。

这样所制得齿轮的齿廓就是刀具刀刃在各个位置的包络线。

今若用渐开线作刀具齿廓，则其包络线亦必为渐开线。

刀具可以是轮形插刀，也可以半径为无穷大的齿条刀具。

由于在实际加工时，看不到刀刃在各个位置形成包络线的过程，故通过齿轮范成仪来实现轮坯与刀具间的传动过程，并用铅笔将刀具刀刃的各个位置记录在绘图纸上，这样我们就能清楚地观察到齿轮范成的过程。

2．范成仪的构造范成仪构造如图2-1所示：圆盘1绕其固定轴心O转动。

在圆盘的周缘上刻有凹槽，槽内绕有钢丝2，钢丝绕在凹槽内以后，其中心线所形成的圆应等于被加工齿轮的分度圆（d=Zm）。

钢丝的一端固定在横拖板3上的a处，另一端固定b处。

横拖板3可在机架4上沿水平方向移动，通过钢丝的作用使圆盘相对于横拖板的运动和被加工齿轮相对于齿条的运动一样，即齿轮的节圆和齿条的节线作纯滚，运动学的关系V=r ω。

齿条5装在横拖板上，齿条上有两个槽孔借螺钉6加以固定，齿条刀具中线相对于轮坯中心的位置可借齿条上的槽孔相对于横拖板沿垂直方向移动。

图2-1 齿轮范成仪构造范成仪所用齿条刀具基本参数，被加工齿轮分度直径和齿数，见表2-1。

基本参数齿条刀具模数m(mm)压力角α（）（刀具角）齿顶高系数h *a顶隙系数c * 220;1021==m m2010．25被加工齿轮分度圆直径 被加工齿轮的齿数200()d zm mm == d z m==四、实验步骤：1．根据已知的刀具参数（m 、α、h*a 、c*）和被加工齿轮的分度圆直径d ，计算被加工齿轮（标准齿轮、正变位齿轮、负变位齿轮）的齿数和基圆、根圆、顶圆直径，并将上述四个圆画在绘图纸上，然后将纸剪成比顶圆直径图大12（mm ）的圆形作为轮坯。

渐开线齿轮的加工方法
渐开线齿轮是一种常用的齿轮类型，它具有齿轮传动效率高、噪音小、负载能力强等优点。

下面将介绍渐开线齿轮的加工方法，以帮助您更好地了解这种齿轮的制造过程。

1. 选择合适的刀具
加工渐开线齿轮需要使用专门的刀具，其中包括滚刀、半齿切削刀和全齿切削刀等。

这些刀具需要具备良好的切削性能和准确的切削几何形状，以确保齿轮加工精度和质量。

2. 确定加工参数
加工渐开线齿轮需要确定适当的加工参数，包括切削速度、进给量、切削深度和切削角度等。

这些参数需要根据齿轮材料、刀具类型和加工要求等因素进行合理选择，以确保加工过程中的稳定性和效率。

3. 进行切削加工
根据渐开线齿轮的设计图纸和加工参数，使用专门的刀具进行切削加工。

在加工过程中，需要注意刀具的切削角度和方向，以确保齿轮的齿形和齿距均匀精确。

同时，还需要定期检查和更换刀具，以保证加工质量和效率。

4. 进行修磨加工
在切削加工后，还需要对齿轮进行修磨加工，以进一步提高齿轮的精度和光洁度。

修磨加工需要使用专门的磨削工具，根据齿轮的要求进行合理选择。

在修磨过程中，需要注意磨削工具的使用和操作技巧，以避免对齿轮造成不必要的损伤。

以上就是渐开线齿轮的加工方法，需要注意的是，在加工过程中需要严格按照加工要求和标准进行操作，以确保齿轮的质量和性能。

2023齿轮传动渐开线齿轮的基本参数与计算课件•齿轮传动概述•渐开线齿轮的基本参数•渐开线齿轮的设计计算目录•渐开线齿轮的制造与检测•渐开线齿轮的应用与维护01齿轮传动概述齿轮传动是一种通过两个或多个齿轮之间的啮合来传递运动和动力的机械传动方式。

齿轮传动的定义具有高效、稳定、可靠、传动距离远、结构紧凑等优点，但也存在制造和维护成本较高、对安装精度要求较高等缺点。

齿轮传动的特点齿轮传动的定义与特点齿轮传动的历史齿轮传动起源于古代，最初用于水车、磨坊等场所，后来广泛应用于各种工业机械和交通工具中。

齿轮传动的发展随着工业技术的不断发展和进步，齿轮传动逐渐向高速、重载、高精度、低噪音等方向发展，同时也不断探索和研发新的材料和制造技术，提高齿轮传动的性能和寿命。

齿轮传动的历史与发展1齿轮传动的基本类型23常见的齿轮传动类型之一，两个齿轮的轴线相互平行，一般采用直齿圆柱齿轮或斜齿圆柱齿轮。

平行轴齿轮传动两个齿轮的轴线相互垂直或相交，一般采用直齿锥齿轮或斜齿锥齿轮。

相交轴齿轮传动一种特殊的齿轮传动类型，一般由太阳轮、行星轮、齿圈等组成，具有结构紧凑、传动比大、传动效率高等优点。

行星齿轮传动02渐开线齿轮的基本参数齿数一个齿轮的齿数的多少，决定了齿轮的大小。

齿数越多，齿轮越小；反之，齿数越少，齿轮越大。

模数模数是齿轮的一个基本参数，它表示齿轮的厚度。

模数越大，齿轮的厚度越厚；反之，模数越小，齿轮的厚度越薄。

齿数与模数齿形角是齿轮上齿的形状的角度。

标准的齿形角是45度。

齿形角压力角是齿轮上齿承受载荷时的角度。

标准压力角是20度。

压力角齿形角与压力角齿顶圆齿顶圆是齿轮上齿的顶部的圆。

齿根圆齿根圆是齿轮上齿的根部的圆。

齿顶圆与齿根圆基圆与根圆基圆基圆是形成渐开线的圆。

根圆根圆是齿轮上齿的根部的圆。

03渐开线齿轮的设计计算齿轮传动的中心距计算中心距定义齿轮传动的中心距是指两个齿轮的转动中心之间的距离。

中心距计算公式在渐开线齿轮传动中，中心距等于两齿轮基圆半径之和减去模数的一半。
