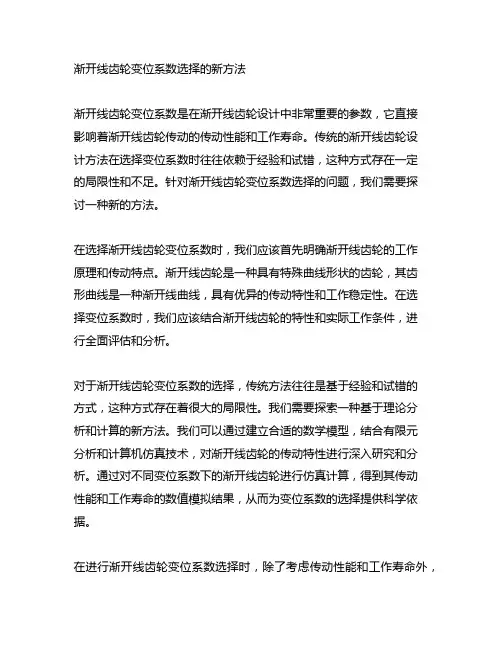

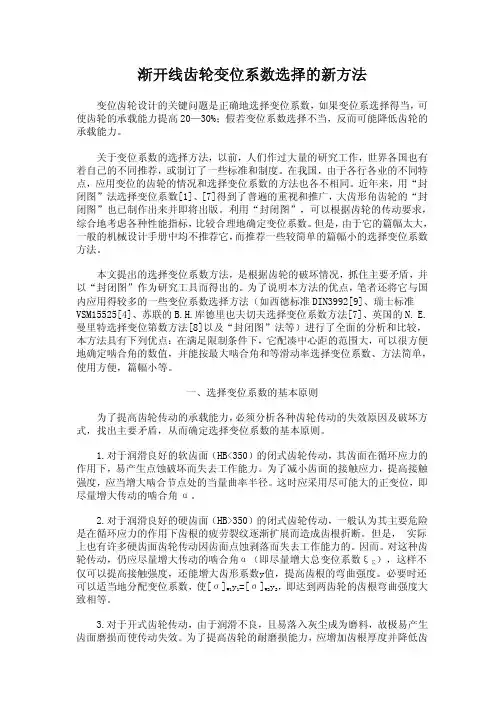

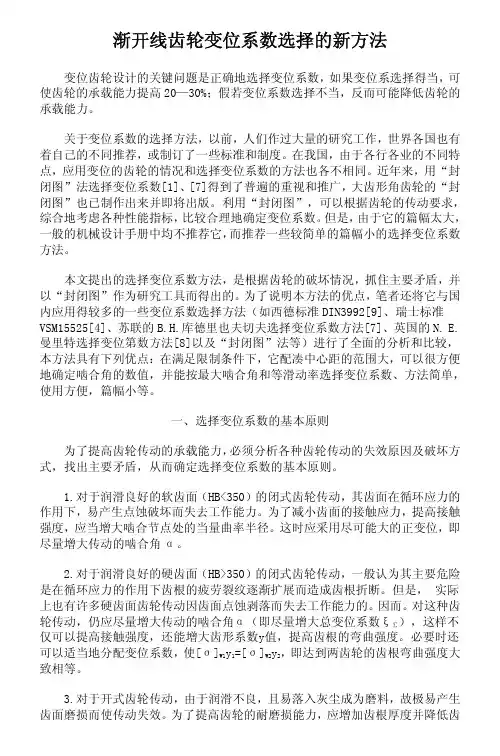

渐开线齿轮变位系数选择的新方法渐开线齿轮变位系数是在渐开线齿轮设计中非常重要的参数，它直接影响着渐开线齿轮传动的传动性能和工作寿命。

传统的渐开线齿轮设计方法在选择变位系数时往往依赖于经验和试错，这种方式存在一定的局限性和不足。

针对渐开线齿轮变位系数选择的问题，我们需要探讨一种新的方法。

在选择渐开线齿轮变位系数时，我们应该首先明确渐开线齿轮的工作原理和传动特点。

渐开线齿轮是一种具有特殊曲线形状的齿轮，其齿形曲线是一种渐开线曲线，具有优异的传动特性和工作稳定性。

在选择变位系数时，我们应该结合渐开线齿轮的特性和实际工作条件，进行全面评估和分析。

对于渐开线齿轮变位系数的选择，传统方法往往是基于经验和试错的方式，这种方式存在着很大的局限性。

我们需要探索一种基于理论分析和计算的新方法。

我们可以通过建立合适的数学模型，结合有限元分析和计算机仿真技术，对渐开线齿轮的传动特性进行深入研究和分析。

通过对不同变位系数下的渐开线齿轮进行仿真计算，得到其传动性能和工作寿命的数值模拟结果，从而为变位系数的选择提供科学依据。

在进行渐开线齿轮变位系数选择时，除了考虑传动性能和工作寿命外，还应该充分考虑渐开线齿轮的生产加工工艺和成本效益。

传统的变位系数选择方法往往忽视了这一点，导致在实际生产中存在一定的困难和成本增加。

我们需要综合考虑传动性能、工作寿命和生产加工工艺等因素，在选择变位系数时进行全面评估和权衡。

总结回顾来看，在选择渐开线齿轮变位系数时，我们需要摒弃传统的经验和试错方式，探索一种基于理论分析和计算的新方法。

我们应该充分理解渐开线齿轮的工作原理和传动特性，通过建立数学模型和仿真计算，对变位系数的选择进行科学分析。

还应该综合考虑生产加工工艺和成本效益等因素，进行全面评估和权衡。

只有这样，才能选择出合适的渐开线齿轮变位系数，确保其传动性能和工作寿命，同时降低生产成本，提高生产效率。

以上是我对渐开线齿轮变位系数选择的新方法的个人观点和理解，希望能够对你有所帮助。

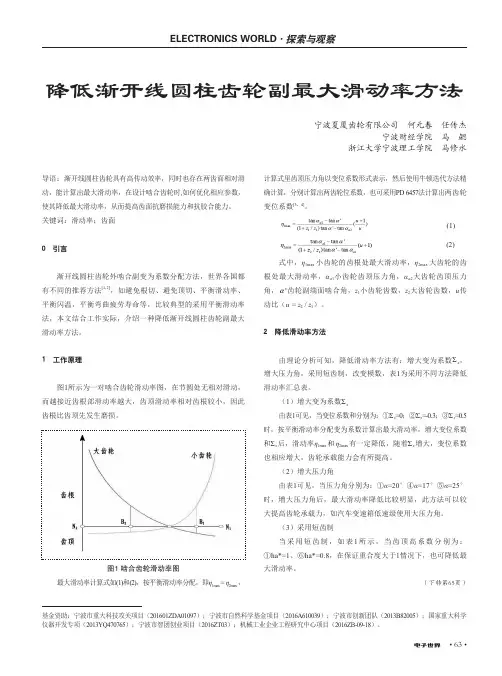

降低渐开线圆柱齿轮副最大滑动率方法宁波夏厦齿轮有限公司 何元春 任传杰宁波财经学院 马 勰浙江大学宁波理工学院 马修水导语：渐开线圆柱齿轮具有高传动效率，同时也存在两齿面相对滑动，能计算出最大滑动率，在设计啮合齿轮时,如何优化相应参数，使其降低最大滑动率，从而提高齿面抗磨损能力和抗胶合能力。

关键词：滑动率；齿面0 引言渐开线圆柱齿轮外啮合副变为系数分配方法，世界各国都有不同的推荐方法[1,2]，如避免根切、避免顶切、平衡滑动率、平衡闪温，平衡弯曲疲劳寿命等，比较典型的采用平衡滑动率法，本文结合工作实际，介绍一种降低渐开线圆柱齿轮副最大滑动率方法。

1 工作原理图1所示为一对啮合齿轮滑动率图，在节圆处无相对滑动，而越接近齿根部滑动率越大，齿顶滑动率相对齿根较小，因此齿根比齿顶先发生磨损。

图1 啮合齿轮滑动率图最大滑动率计算式如(1)和(2)，按平衡滑动率分配，即η1max = η2max ，计算式里齿顶压力角以变位系数形式表示，然后使用牛顿迭代方法精确计算，分别计算出两齿轮位系数，也可采用PD 6457法计算出两齿轮变位系数[3，4]。

(1) (2)式中，η1max 小齿轮的齿根处最大滑动率，η2max 大齿轮的齿根处最大滑动率，αa 1小齿轮齿顶压力角，αa 2大齿轮齿顶压力角，齿轮副端面啮合角，z 1小齿轮齿数，z 2大齿轮齿数，u 传动比（u = z 2 / z 1）。

2 降低滑动率方法由理论分析可知，降低滑动率方法有：增大变为系数Σx ，增大压力角，采用短齿制，改变模数，表1为采用不同方法降低滑动率汇总表。

（1）增大变为系数Σx由表1可见，当变位系数和分别为：①Σ x =0；②Σ x =-0.3；③Σ x =0.5时，按平衡滑动率分配变为系数计算出最大滑动率，增大变位系数和Σ x 后，滑动率η1max 和 η2max 有一定降低，随着Σx 增大，变位系数也相应增大，齿轮承载能力会有所提高。

（2）增大压力角由表1可见，当压力角分别为：①α=20°④α=17°⑤α=25°时，增大压力角后，最大滑动率降低比较明显，此方法可以较大提高齿轮承载力，如汽车变速箱低速级使用大压力角。

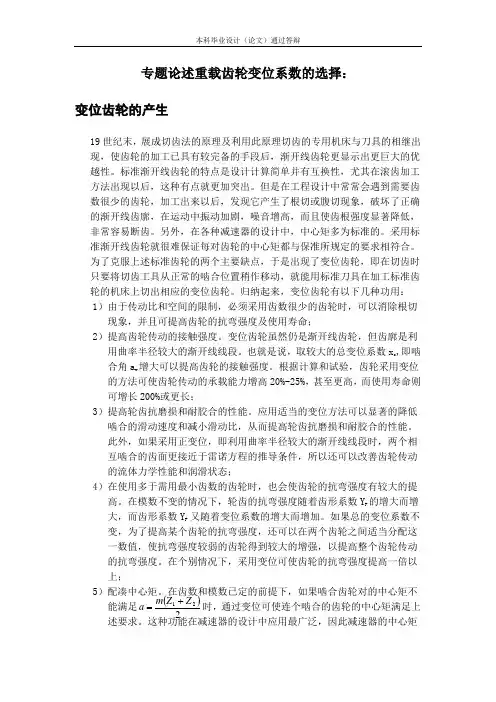

专题论述重载齿轮变位系数的选择：变位齿轮的产生19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，使齿轮的加工已具有较完备的手段后，渐开线齿轮更显示出更巨大的优越性。

标准渐开线齿轮的特点是设计计算简单并有互换性，尤其在滚齿加工方法出现以后，这种有点就更加突出。

但是在工程设计中常常会遇到需要齿数很少的齿轮，加工出来以后，发现它产生了根切或腹切现象，破坏了正确的渐开线齿廓，在运动中振动加剧，噪音增高，而且使齿根强度显著降低，非常容易断齿。

另外，在各种减速器的设计中，中心矩多为标准的。

采用标准渐开线齿轮就很难保证每对齿轮的中心矩都与保准所规定的要求相符合。

为了克服上述标准齿轮的两个主要缺点，于是出现了变位齿轮，即在切齿时只要将切齿工具从正常的啮合位置稍作移动，就能用标准刀具在加工标准齿轮的机床上切出相应的变位齿轮。

归纳起来，变位齿轮有以下几种功用：1）由于传动比和空间的限制，必须采用齿数很少的齿轮时，可以消除根切现象，并且可提高齿轮的抗弯强度及使用寿命；2）提高齿轮传动的接触强度。

变位齿轮虽然仍是渐开线齿轮，但齿廓是利用曲率半径较大的渐开线线段。

也就是说，取较大的总变位系数x c ,即啮合角a w 增大可以提高齿轮的接触强度。

根据计算和试验，齿轮采用变位的方法可使齿轮传动的承载能力增高20%-25%，甚至更高，而使用寿命则可增长200%或更长；3）提高轮齿抗磨损和耐胶合的性能。

应用适当的变位方法可以显著的降低啮合的滑动速度和减小滑动比，从而提高轮齿抗磨损和耐胶合的性能。

此外，如果采用正变位，即利用曲率半径较大的渐开线线段时，两个相互啮合的齿面更接近于雷诺方程的推导条件，所以还可以改善齿轮传动的流体力学性能和润滑状态；4）在使用多于需用最小齿数的齿轮时，也会使齿轮的抗弯强度有较大的提高。

在模数不变的情况下，轮齿的抗弯强度随着齿形系数Y F 的增大而增大，而齿形系数Y F 又随着变位系数的增大而增加。

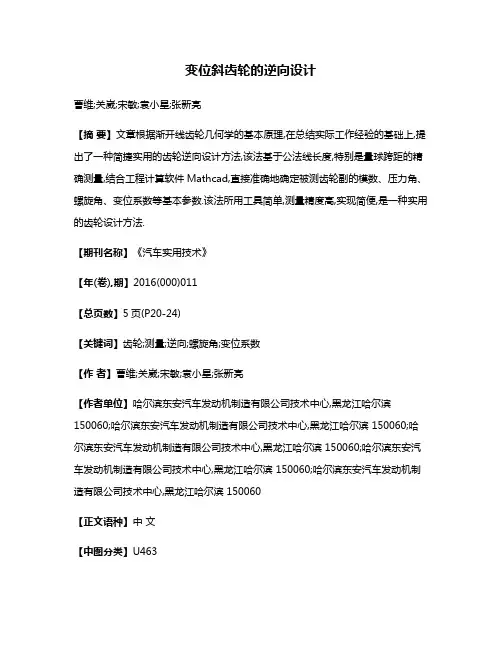

变位斜齿轮的逆向设计曹维;关崴;宋敏;袁小星;张新亮【摘要】文章根据渐开线齿轮几何学的基本原理,在总结实际工作经验的基础上,提出了一种简捷实用的齿轮逆向设计方法,该法基于公法线长度,特别是量球跨距的精确测量,结合工程计算软件Mathcad,直接准确地确定被测齿轮副的模数、压力角、螺旋角、变位系数等基本参数.该法所用工具简单,测量精度高,实现简便,是一种实用的齿轮设计方法.【期刊名称】《汽车实用技术》【年(卷),期】2016(000)011【总页数】5页(P20-24)【关键词】齿轮;测量;逆向;螺旋角;变位系数【作者】曹维;关崴;宋敏;袁小星;张新亮【作者单位】哈尔滨东安汽车发动机制造有限公司技术中心,黑龙江哈尔滨150060;哈尔滨东安汽车发动机制造有限公司技术中心,黑龙江哈尔滨 150060;哈尔滨东安汽车发动机制造有限公司技术中心,黑龙江哈尔滨 150060;哈尔滨东安汽车发动机制造有限公司技术中心,黑龙江哈尔滨 150060;哈尔滨东安汽车发动机制造有限公司技术中心,黑龙江哈尔滨 150060【正文语种】中文【中图分类】U463本方法也适用于渐开线花键的逆向设计。

10.16638 /ki.1671-7988.2016.11.009CLC NO.: U463 Document Code: A Article ID: 1671-7988(2016)11-20-05斜齿轮是由齿数、模数、压力角、螺旋角、变位系数等参数所组成的几何体。

齿轮的种类繁多，形状复杂，且参数众多。

对于未知齿轮，在没有图纸资料的情况下，唯一能容易确定的是齿数，其它参数都是未知量，且各参数之间并不独立，而是相互关联的。

随着国内汽车市场的快速发展，汽车变速器中，引进的高水平齿轮箱越来越多，但各国所执行的标准不同，且汽车齿轮箱中多采用非标准齿轮，这又给齿轮测绘仿制带来了新的难度。

齿轮的逆向设计，实际上就是齿轮的测绘仿制，既对未知齿轮实物的原设计参数进行反求，得到参数符合要求的工作图并交付加工，主要包括测量计算两部分工作。

实验三渐开线齿轮参数的测定一、概述齿轮是最重要的传动零件之一。

我们除了经常接触到齿轮的设计、制造工作以外，在进口设备测绘、零件仿制、设备维修及更新设计中还可能接触到齿轮的另一类工作，即齿轮参数测定。

这项工作一般是指手头没有现成的图纸、资料，需要根据齿轮实物，用必要的技术手段和工具（量具、仪器等）进行实物测量，然后通过分析、推算，确定齿轮的基本参数，计算齿轮的有关几何尺寸，从而绘出齿轮的技术图纸。

渐开线直齿圆柱齿轮的基本参数有：（1）齿数(z)；（2）模数(m)；（3）压力角(α)；（4）齿顶高系数(h a*)；（5）顶隙系数(c*)；（6）变位系数(x)。

由于齿轮有模数制和径节制之分，有正常齿和短齿等不同齿制,以及标准齿轮和变位齿轮的区别，压力角的标准值也有差异。

所以，齿轮在实测工作中，有一定的难度。

在测绘前，应作好一系列准备工作。

例如，了解设备的生产日期、厂家、齿轮在设备传动中所处的部位等等，这是一项比较复杂的工作。

本次实验只要求学生对模数制正常齿（h a*=1, c*=0.25）渐开线直齿圆柱齿轮进行简单的测绘，从而确定它的基本参数，初步掌握齿轮参数测定的基本方法。

二、实验目的（1）运用所学过的齿轮基本知识，掌握测定齿轮基本参数的方法。

（2）进一步巩固齿轮基本尺寸的计算方法，明确参数之间的相互关系和渐开线的有关性质。

三、实验用具（1）待测齿轮：2 个。

（2）量具：游标卡尺、公法线长度千分尺。

四、实验步骤1.齿数z 的确定直接数出。

2.测定齿轮齿顶圆直径d a 和齿根圆直径d f齿轮齿顶圆直径d a 和齿根圆直径d f 可用游标卡尺测出。

为了减少测量误差,同一测量值，应在不同位置上测量3 次（例：在圆周上每隔120º测一数据）然后取其算数平均值。

（1）齿轮为偶数时：d a 和d f 可用游标卡尺直接测出，如图3-1 所示。

（2）齿轮为奇数时：d a 和d f 须采用间接测量的方法，如图3-2 所示。

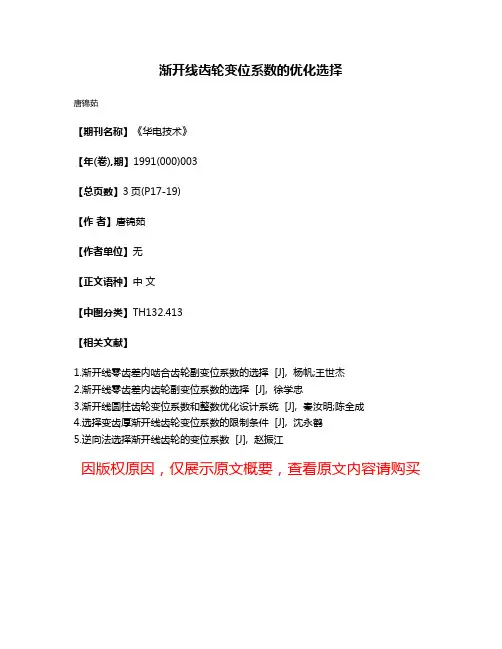

渐开线齿轮变位系数的优化选择
唐锦茹
【期刊名称】《华电技术》
【年(卷),期】1991(000)003
【总页数】3页(P17-19)
【作者】唐锦茹
【作者单位】无
【正文语种】中文
【中图分类】TH132.413
【相关文献】
1.渐开线零齿差内啮合齿轮副变位系数的选择 [J], 杨帆;王世杰
2.渐开线零齿差内齿轮副变位系数的选择 [J], 徐学忠
3.渐开线圆柱齿轮变位系数和整数优化设计系统 [J], 秦汝明;陈全成
4.选择变齿厚渐开线齿轮变位系数的限制条件 [J], 沈永鹤
5.逆向法选择渐开线齿轮的变位系数 [J], 赵振江
因版权原因，仅展示原文概要，查看原文内容请购买。

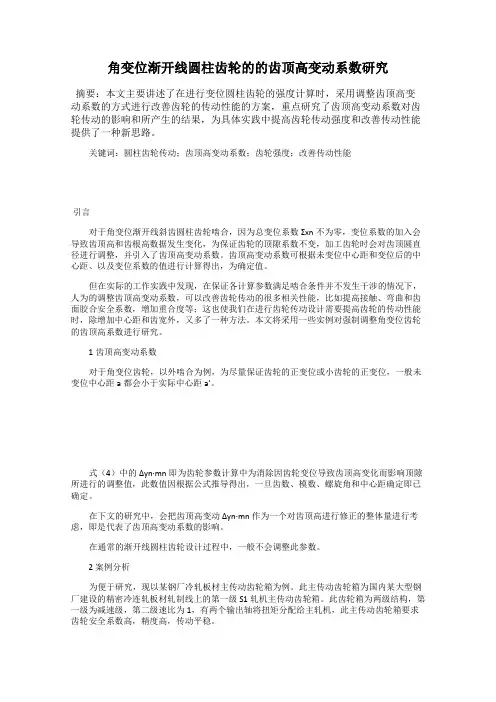

角变位渐开线圆柱齿轮的的齿顶高变动系数研究摘要：本文主要讲述了在进行变位圆柱齿轮的强度计算时，采用调整齿顶高变动系数的方式进行改善齿轮的传动性能的方案，重点研究了齿顶高变动系数对齿轮传动的影响和所产生的结果，为具体实践中提高齿轮传动强度和改善传动性能提供了一种新思路。
