冷辐射空调系统
冷辐射空调系统是一种新型的空调系统,它采用辐射冷却的原理,通过辐射板将热量从人体或物体表面散发到周围环境中,从而达到降低周围温度的效果。
与传统的空调系统相比,冷辐射空调系统不需要通过空气对流来降低温度,因此具有更低的能耗和更低的噪音。
冷辐射空调系统主要由辐射板、冷却水系统和控制系统组成。
辐射板通常由高导热材料制成,具有良好的散热性能。
冷却水系统通过循环水来吸收和散发热量,起到冷却的作用。
控制系统可以根据需要调节辐射板的温度和水循环速度,以达到室内温度的要求。
冷辐射空调系统具有以下优点:
1. 节能环保:由于不需要通过空气对流来降低温度,辐射冷却的能耗较低,能够有效节约能源,并减少对环境的污染。
2. 静音舒适:辐射冷却不会产生风扇噪音,使室内环境更加安静和舒适。
3. 均匀分布温度:冷辐射空调系统可以实现室内温度的均匀分布,避免了传统空调系统中的温差。
4. 美观简洁:辐射板可以被融入室内装饰中,不占用额外的空间,保持了室内的美观和简洁。
尽管冷辐射空调系统具有很多优点,但也存在一些挑战。
首先,辐射板的材料和制造成本较高,使得冷辐射空调系统的价格相对较高。
其次,冷却水系统需要定期维护和清洁,以保证其正常运行。
最后,冷辐射空调系统的使用范围受到限制,主要适
用于小型空间和个人使用。
尽管存在一些挑战,随着技术的不断发展和推广,冷辐射空调系统有望成为未来空调系统的重要发展方向,为人们创造更加舒适和环保的室内环境。
辐射供冷空调系统研究进展1. 概述- 辐射供冷空调系统的定义和优势- 研究辐射供冷空调系统的背景和意义2. 辐射供冷系统的设计与组成- 辐射供冷系统的工作原理- 系统组成及构造,包括辐射供冷面板、水路、换热器等设备3. 辐射供冷系统性能分析与优化- 辐射供冷系统冷负荷的计算和评估方法- 系统性能参数的分析与优化,包括流量、压降、热交换效率等4. 辐射供冷系统的应用及发展趋势- 辐射供冷系统在建筑节能领域的应用案例介绍- 辐射供冷系统未来的发展方向和趋势5. 结论- 辐射供冷系统的优势和应用前景- 辐射供冷系统在节能减排和建筑舒适度提高方面的作用- 辐射供冷系统研究存在的问题和未来发展的建议Chapter 1: 概述随着全球经济和人口的增长,能源消耗量也在持续增加。
建筑行业是能源消耗量最大的领域之一,而空调系统是建筑中最大的能源消耗者之一。
传统的空调系统通常使用冷水机组和空气处理系统来实现空调效果,这样的系统存在能源消耗高、对环境污染高的缺点,因此迫切需要新型节能环保的空调系统。
辐射供冷空调系统由于其优异的性能和环保特性而备受关注。
辐射供冷空调系统是一种利用水循环产生冷辐射的供冷系统。
该系统使用特殊的面板产生冷辐射,通过阀门和管道控制水的流动,使冷水循环在面板内,产生负载调节能耗,并最终实现室内舒适的效果。
相比于传统的空调系统,辐射供冷空调系统具有以下优点:1. 能耗低:由于使用水循环产生冷辐射,辐射供冷系统的能耗相比传统空调系统要低很多。
2. 环保:和传统空调系统相比,辐射供冷空调系统中不需要使用任何制冷剂,从而避免了环境污染。
3. 舒适度高:辐射供冷系统产生的冷辐射更加均匀,可以减少不同位置的温度梯度,提高室内空气质量,从而提高人们的舒适度。
4. 维护成本低:相比于传统的空调系统,辐射供冷系统的维护成本要低很多,因为没有制冷系统,也没有制冷剂。
5. 安装灵活:辐射供冷系统的面板可以根据建筑的具体情况进行定制,从而减少了安装时的麻烦。
辐射式空调系统
辐射式空调系统是一种新型的空调系统,其工作原理是通过辐射热量来调节室内温度和湿度。
辐射式空调系统主要通过辐射面板来散发热量,从而实现室内空气的调节。
辐射面板通常是由铝材或铜管制成,通过电加热或水循环方式进行加热。
当辐射面板加热后,会发出远红外线辐射,在空气中遇到物体时会被吸收。
这样,室内的物体和人体接收到辐射热量后就会感到温暖,从而提高室内的温度。
辐射式空调系统与传统空调系统相比,具有以下一些优势:
1. 温热均匀:辐射式空调系统可以提供均匀的温暖,不会出现传统空调系统中冷热不均匀的情况。
2. 节能环保:辐射式空调系统可以减少能源的消耗,通过辐射热量直接作用于人体和物体,不会产生空气对流,从而减少能源的浪费。
同时,辐射式空调系统的热源可以是可再生能源,如地热或太阳能,减少对环境的影响。
3. 舒适性高:辐射式空调系统可以提供舒适的室内温度和湿度,不会造成室内空气干燥或湿润的问题。
4. 适用性广:辐射式空调系统可以适用于各种建筑类型,包括住宅、商业建筑、办公楼等。
尽管辐射式空调系统具有诸多优势,但其建设和维护成本较高,
需要进行专门的设计和安装。
此外,辐射式空调系统在调节室内温度上相对传统空调系统更为缓慢,需要较长的时间来达到所需温度。
因此,在选择适合自己的空调系统时,需要综合考虑各种因素。
维瓦尔第辐射空调
维瓦尔第辐射空调是由意大利公司维瓦尔第(Vivaldi)生产的一种空调系统。
它是一种新型的空调技术,使用辐射热能的原理来达到冷却和加热的效果。
维瓦尔第辐射空调主要通过辐射能量来实现空调效果,而不是通过传统的冷风或热风循环。
它采用了先进的红外线辐射技术,通过高效的辐射效果来快速、均匀地调节空气温度。
这种辐射热能可以减少传统空调中的冷风对人体的刺激,提供更加舒适的温度感受。
维瓦尔第辐射空调具有高效节能的特点,它可以更精确地控制室内温度,减少能源的消耗。
同时,由于无需通过冷风或热风循环,它也可以减少噪音和空气对流引起的灰尘扬起。
另外,维瓦尔第辐射空调还具有灵活性和易安装的特点。
它可以根据需要进行加热和冷却的调节,适用于各种室内环境。
安装也相对简单,可以根据实际需求进行定制。
总的来说,维瓦尔第辐射空调是一种创新的空调技术,通过辐射热能来实现空调效果,具有高效节能、舒适静音和灵活易安装等优点。
它在提供室内舒适环境的同时,也减少了对环境和人体的不良影响。

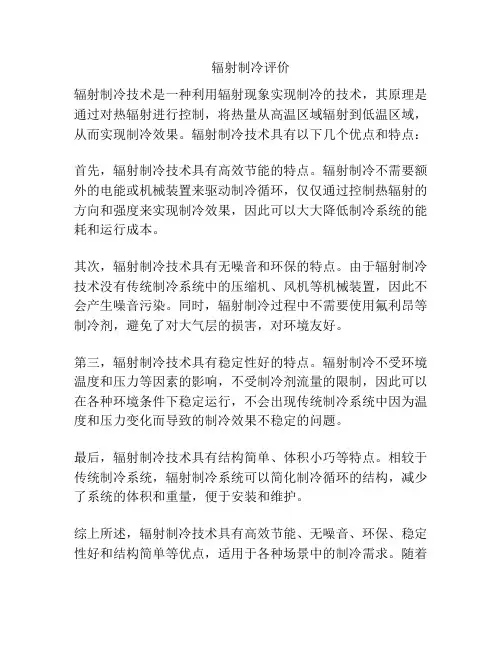

辐射制冷评价
辐射制冷技术是一种利用辐射现象实现制冷的技术,其原理是通过对热辐射进行控制,将热量从高温区域辐射到低温区域,从而实现制冷效果。
辐射制冷技术具有以下几个优点和特点:
首先,辐射制冷技术具有高效节能的特点。
辐射制冷不需要额外的电能或机械装置来驱动制冷循环,仅仅通过控制热辐射的方向和强度来实现制冷效果,因此可以大大降低制冷系统的能耗和运行成本。
其次,辐射制冷技术具有无噪音和环保的特点。
由于辐射制冷技术没有传统制冷系统中的压缩机、风机等机械装置,因此不会产生噪音污染。
同时,辐射制冷过程中不需要使用氟利昂等制冷剂,避免了对大气层的损害,对环境友好。
第三,辐射制冷技术具有稳定性好的特点。
辐射制冷不受环境温度和压力等因素的影响,不受制冷剂流量的限制,因此可以在各种环境条件下稳定运行,不会出现传统制冷系统中因为温度和压力变化而导致的制冷效果不稳定的问题。
最后,辐射制冷技术具有结构简单、体积小巧等特点。
相较于传统制冷系统,辐射制冷系统可以简化制冷循环的结构,减少了系统的体积和重量,便于安装和维护。
综上所述,辐射制冷技术具有高效节能、无噪音、环保、稳定性好和结构简单等优点,适用于各种场景中的制冷需求。
随着
科技的进步和应用的推广,相信辐射制冷技术将在未来得到更广泛的应用。
毛细管顶板辐射空调应用中一些问题的探讨本文针对毛细管顶板辐射空调应用中一些问题,结合理论实践,在简要阐述毛细管顶板辐射空调工作原理和结构组成的基础上,分析了此种空调的特点,并探讨了在具体应用中存在的一些问题。
分析结果表明,毛细管顶板辐射空调是一种全新的空调系统,对设计应用有严格要求,为保证应用效果,需要结合工程特性,从温湿度独立控制、窗台新风处理机、冷热源使用三个方面同时入手,可有效提升毛细管顶板辐射空调的应用效果。
希望通过本文的探讨分析,对提升毛细管顶板辐射空调的应用效果有一定参考和借鉴。
标签:毛细管;顶板辐射空调;温湿独立控制;冷热源1、毛细管顶板辐射空调的运行原理和组成毛细管顶板辐射空调和传统空调有本质的区别,不再选用氟利昂制冷,而是用水作为冷媒和热媒,置换通风系统则承担着独立通风换气的功能,可大幅度提升室内空气质量,解决室内全部的潜热负荷和湿负荷,同时也承担部分显热负荷。
其余的显热负荷则全部由毛细管辐射顶板来承担。
换热方式也和传统空调有本质区别,以辐射换热为主,通过辐射和对流来完成换热。
2、毛细管顶板辐射空调的特点2.1结构特点毛细管顶板辐射空调的结构特点主要表现为集分水式结构,换热面积非常大,毛细管直径小,管壁薄导热性能显著,换热均匀,是目前空调领域比较高效的换热器【1】。
2.2 材料特點在毛细管顶板辐射空调制造中,常用PPR和EPRT等可热塑性塑料作为主要原材料,通过热熔的方式就能成型,在加工制作不会形成污染物。
而且具有耐热、耐压、耐腐蚀的特点,在很多恶劣的环境中也可以良好应用。
2.3使用特点毛细管顶板辐射空调和传统空调相同相比,最为显著的使用特点是薄、柔、轻,安装起来非常方便,覆盖层也比较薄,铺装面积非常大。
可综合利用很多低品位能源,使用起来节能又舒适。
此外,还可提供较高的水温实现制冷效果,较低的水温实现供暖效果;末端无需损耗电能;室内温度场均匀并且无吹风感。
3、毛细管顶板辐射空调应用中的一些问题3.1温湿度独立控制问题在应用毛细管顶板辐射空调时,为防止发生毛细管辐射表明结露问题,必须严格控制冷冻水的水温,最低不应低于16℃。
辐射空调系统和传统空调有什么区别?
辐射空调系统是一套颠覆传统理论的高科技术室内环境系统,它集供暖、供冷、空气置换、空气处理于一身,以全维度解决人们对居住环境的温度、湿度、空气洁净度、CO2等的需求。
地板辐射供冷作为一种新型的空调方式与传统空调相比,具有节能、无吹风感、舒适性强、污染小、室内温度分布均匀、以及与地板辐射供暖相结合时可以减少系统初投资等优点。
辐射空调系统不会产生冷风,从而减少了灰尘和其它过敏源的产生,舒适卫生污染小;也不会有来自风扇或电机的噪声;同时铺设的管道是隐蔽的、用户看不到的,节省空间,更加美观、时尚,可以充分利用室内间发挥设计师的室内设计天赋;不仅如此,辐射空调系统还具有温度稳定性好、运行费用低、运行寿命长等优势。
辐射空调系统的核心是健康、舒适、节能的齐头并进,辐射空调系统代表了建筑设备的发展方向,也是科技住宅的重要内容。
其实,“辐射空调系统”在欧洲及美洲国家的应用,已经有数十年的历史,是一种被公认为“舒适、节能”的室内环境系统。
冷辐射式空调系统与普通对流式空调系统能耗比较1.空调系统使用时间以珠江三角洲地区为例,通常中央空调系统供冷使用时间为10个月(2月15日~12月15日),采暖时间大约2个月(12月的15~2月15日),过度季节只开启新风机和部分室内空调排风设备运行,寒冷的采暖季节室内空调系统供热水开启空调系统,每周按照7天工作来计算。
在空调供冷的10 个月中由于室外气候条件的变化影响,每个月的空调开启时间系数也不相同,详见附表3。
在空调系统的供冷周期内,由于每天的不同时段室外温度、湿度、日照影响及建筑物朝向影响,在上班的时段不同的时间空调消耗了能量也不相同,不同时间的空调负荷系数参考附表1。
附表1每天空调开启时段负载系数566.70日耗电(kwh)1068.552.空调系统设备装机容量空调系统耗电设备比较多,主要包括冷水机组、水泵、冷却塔、室内空调末端设备如:风机盘管电机、新风机组、及空调控制系统等。
以现有改造空调面积1200平方米(建築面積)为例,空调系统配置的设备功率见附表2:附表2空调设备耗电装机配置说明:设备的的电装机容量供参考,厂家及形式不同装机容量会有差异3.空调系统耗电分析按照以上运行情况对本项目采用两种不同方案时产生的电力消耗比较如下:附表3空调系统能耗主要集中在空调制冷主机电机及附属设备耗电,表中已经考虑了各种设备综合功率因数cosφ的影响,仅从表面数据来看,1200平方米面积年节省电力约136,500kwh,较普通中央空调相比大约节省了47%,这是考虑了每周7天工作日,且晩上下班後不开空调的情况,如果该办公楼存在有加班的情况,随着的开机时间的加长,节省电力数量也会相应增加。
考虑实际空调系统能耗与系统的管理水平、设备的老化程度有很大关系。
表中数据仅为客观对两种方案全新设备系统情况下进行的比较,数据供参考。
4.空调系统维护保养费用分析随着空调系统使用年限的增加,系统的设备老化,系统的维修费用会大幅增加,但由于辐射空调系统室内仅有较少的转动部件,室内维修工作会大幅度减少,维修费用也会相应的减少。
顶板辐射空调热舒适性研究一、引言顶板辐射空调是指以热辐射为主、热对流为辅的冷暖系统,它主要是以辐射板末端为主要构成部件,辅之以新风系统、主控系统、热泵系统等,能够全面解决室内环境的温度、湿度、洁净度、安静度、含氧量、生活用水等方面的需求,防止夏季产生结露,亦可有效降低建筑能耗的高端舒适家居系统。
图1.1冷梁型金属辐射吊顶系统立面图及平面图二、顶板辐射空调系统概述(一)工作原理制冷时,冷媒水流经辐射吊顶板,辐射板的表面温度降低,板表面温度低于室温,达到制冷效果。
热量通过辐射从高能级的物体直接传给低能级的物体。
辐射效果使得体感温度比实际温度低约2℃。
在供热模式中,热水在辐射吊顶板内循环流动,吊顶板将热量辐射到室内。
辐射的热量不仅加热了室内物体,也将建筑结构加热。
夏季,辐射吊顶板的供/回水温度为16/19℃,冬季为35/32℃。
图2.1冷吊顶冷量传递示意图(二)设计特点1.无风感,无气流感,舒适性高经过实践表明,辐射是舒适性很高的传热方式。
而毛细管网平面辐射式空调末端系统60%的冷量和热量都是通过辐射的方式进行的,无风感,无气流感,因而较其他末端形式舒适度比较高。
2.无噪音,最为安静的采暖冷制冷系统与传统的风机盘管相比(风机盘管存在电机、风机等室内运作部件,因此会产生35~45dB左右的噪音),毛细管网平面辐射式空调系统没有室内运动部件,不会产生任何室内噪音,是最为安静的空调系统。
3.无冷凝水盘,杜绝细菌滋生源毛细管网埋设在吊顶内,主要靠辐射传热给建筑物供冷或供热,与风机盘管相比没有凝结水系统,不会发生排水不畅,造成滴水等现象。
也不存在传统的风机盘管滴水盘中滋生细菌,影响室内卫生条件的现象。
4.无多余能耗,节能达30%以上通常毛细管网系统的夏季供水温度为16度,冬季的供水温度为28-32度,相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度,可节省能源30%以上。
5.较强的蓄冷蓄热能力在系统关闭或停电等状态下的较长时间内温度都不会升高(夏季)或降低(冬季)。

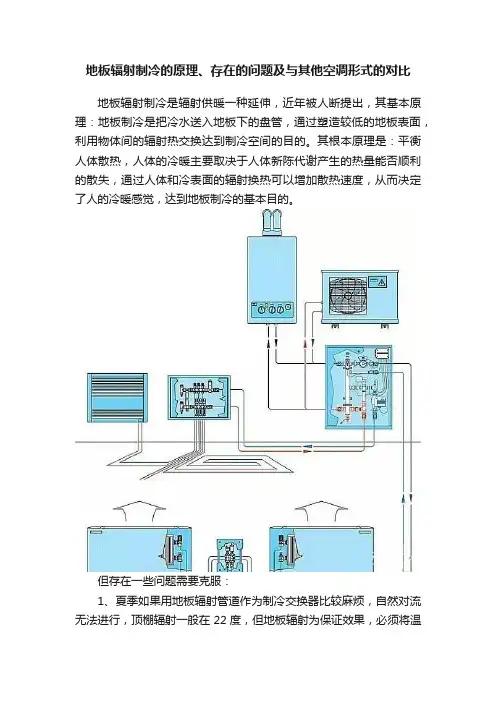

地板辐射制冷的原理、存在的问题及与其他空调形式的对比地板辐射制冷是辐射供暖一种延伸,近年被人断提出,其基本原理:地板制冷是把冷水送入地板下的盘管,通过塑造较低的地板表面,利用物体间的辐射热交换达到制冷空间的目的。
其根本原理是:平衡人体散热,人体的冷暖主要取决于人体新陈代谢产生的热量能否顺利的散失,通过人体和冷表面的辐射换热可以增加散热速度,从而决定了人的冷暖感觉,达到地板制冷的基本目的。
但存在一些问题需要克服:1、夏季如果用地板辐射管道作为制冷交换器比较麻烦,自然对流无法进行,顶棚辐射一般在22度,但地板辐射为保证效果,必须将温度设置较低,同时必须降低室内湿度,保证在露点温度内,这工程效果很难完美,存在设计缺陷了!2、地板辐射制冷和地板辐射采暖从人体的感觉上来说辐射制冷就很不合理,而辐射采暖就相对合理!人体的反应:冷的时候是从脚开始冷的,这时候用地板辐射采暖就很好,而热的时候,一般是从胸部或是背部上身这一块先热的,如果采用辐射制冷的话,冷空气一般都是停留在人的下半身,这与人体的舒适感有悖。
3、控制在露点温度比较难,但可以将地下水经过地暖后,将回水和进水混水,达到设定的露点温度以上,但是实际操作有很大困难,床下和柜子下,易结露,会腐烂,散冷面减少,室内温度降的很少,另外必须有除湿或通风配合才行,所以地板辐射采暖系统在夏季制冷,基本都是失败的工程。
把地板制冷应用与空调环境调节的实际工程特别注意的几点:1、低温地板表面或者周围表面的温度控制,辐射换热的温度测定应该是基于物体之间的黑球温度,物体的黑球温度和物体本身以及物体组成物质的性质(发射率和吸收绿有很大关系,以及物体的表面粗糙、形状等);2、控制人体周围的气流场--风速,风速是影响人体感觉的另外一个重要因素;3、空气的性质,主要是指湿度方面,空气的相对湿度影响着人体的散热以及露点问题。
建议可以采用天花辐辐射制冷形式,下附示意图:单纯依靠盘管的辐射或是对流来实现温度的调节,而是配合建筑上的高节能材料及措施来共同实现一年四季的恒温恒湿效果,是一种高舒适度的住宅环境的营造。

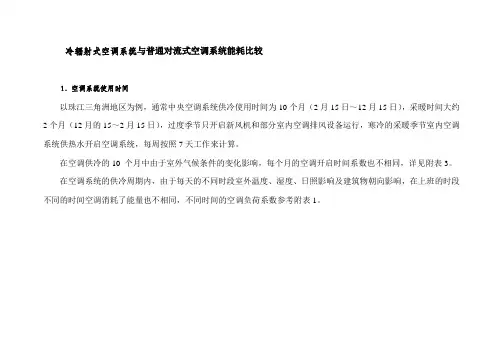

冷辐射式空调系统与普通对流式空调系统能耗比较
1.空调系统使用时间
以珠江三角洲地区为例,通常中央空调系统供冷使用时间为10个月(2月15日~12月15日),采暖时间大约2个月(12月的15~2月15日),过度季节只开启新风机和部分室内空调排风设备运行,寒冷的采暖季节室内空调系统供热水开启空调系统,每周按照7天工作来计算。
在空调供冷的10 个月中由于室外气候条件的变化影响,每个月的空调开启时间系数也不相同,详见附表3。
在空调系统的供冷周期内,由于每天的不同时段室外温度、湿度、日照影响及建筑物朝向影响,在上班的时段不同的时间空调消耗了能量也不相同,不同时间的空调负荷系数参考附表1。
附表1
每天空调开启时段负载系数
566.70
日耗电(kwh)1068.55
2.空调系统设备装机容量
空调系统耗电设备比较多,主要包括冷水机组、水泵、冷却塔、室内空调末端设备如:风机盘管电机、新风机组、及空调控制系统等。
以现有改造空调面积1200平方米(建築面積)为例,空调系统配置的设备功率见附表2:
附表2
空调设备耗电装机配置
说明:设备的的电装机容量供参考,厂家及形式不同装机容量会有差异
3.空调系统耗电分析
按照以上运行情况对本项目采用两种不同方案时产生的电力消耗比较如下:
附表3
空调系统能耗主要集中在空调制冷主机电机及附属设备耗电,表中已经考虑了各种设备综合功率因数cosφ的影响,仅从表面数据来看,1200平方米面积年节省电力约136,500kwh,较普通中央空调相比大约节省了47%,这是考虑了每周7天工作日,且晩上下班後不开空调的情况,如果该办公楼存在有加班的情况,随着的开机时间的加长,节省电力数量也会相应增加。
考虑实际空调系统能耗与系统的管理水平、设备的老化程度有很大关系。
表中数据仅为客观对两种方案全新设备系统情况下进行的比较,数据供参考。
4.空调系统维护保养费用分析
随着空调系统使用年限的增加,系统的设备老化,系统的维修费用会大幅增加,但由于辐射空调系统室内仅有较少的转动部件,室内维修工作会大幅度减少,维修费用也会相应的减少。
下图为两种系统维修费用系统使用年限分析图。
5. 每年節省金額:
電費:136,500kwh X HK$ 1.1/Kwh = HK$ 150,150.00
一般风机盆管及风管维護(首年) = HK$ 8,000.00/Month X 12 = HK$ 96,000.00 全年節省: HK$ 150,150.00+ HK$ 96,000.00 = HK$ 246,150.00。
