毛细管顶板辐射空调应用中一些问题的探讨本文针对毛细管顶板辐射空调应用中一些问题,结合理论实践,在简要阐述毛细管顶板辐射空调工作原理和结构组成的基础上,分析了此种空调的特点,并探讨了在具体应用中存在的一些问题。
分析结果表明,毛细管顶板辐射空调是一种全新的空调系统,对设计应用有严格要求,为保证应用效果,需要结合工程特性,从温湿度独立控制、窗台新风处理机、冷热源使用三个方面同时入手,可有效提升毛细管顶板辐射空调的应用效果。
希望通过本文的探讨分析,对提升毛细管顶板辐射空调的应用效果有一定参考和借鉴。
标签:毛细管;顶板辐射空调;温湿独立控制;冷热源1、毛细管顶板辐射空调的运行原理和组成毛细管顶板辐射空调和传统空调有本质的区别,不再选用氟利昂制冷,而是用水作为冷媒和热媒,置换通风系统则承担着独立通风换气的功能,可大幅度提升室内空气质量,解决室内全部的潜热负荷和湿负荷,同时也承担部分显热负荷。
其余的显热负荷则全部由毛细管辐射顶板来承担。
换热方式也和传统空调有本质区别,以辐射换热为主,通过辐射和对流来完成换热。
2、毛细管顶板辐射空调的特点2.1结构特点毛细管顶板辐射空调的结构特点主要表现为集分水式结构,换热面积非常大,毛细管直径小,管壁薄导热性能显著,换热均匀,是目前空调领域比较高效的换热器【1】。
2.2 材料特點在毛细管顶板辐射空调制造中,常用PPR和EPRT等可热塑性塑料作为主要原材料,通过热熔的方式就能成型,在加工制作不会形成污染物。
而且具有耐热、耐压、耐腐蚀的特点,在很多恶劣的环境中也可以良好应用。
2.3使用特点毛细管顶板辐射空调和传统空调相同相比,最为显著的使用特点是薄、柔、轻,安装起来非常方便,覆盖层也比较薄,铺装面积非常大。
可综合利用很多低品位能源,使用起来节能又舒适。
此外,还可提供较高的水温实现制冷效果,较低的水温实现供暖效果;末端无需损耗电能;室内温度场均匀并且无吹风感。
3、毛细管顶板辐射空调应用中的一些问题3.1温湿度独立控制问题在应用毛细管顶板辐射空调时,为防止发生毛细管辐射表明结露问题,必须严格控制冷冻水的水温,最低不应低于16℃。

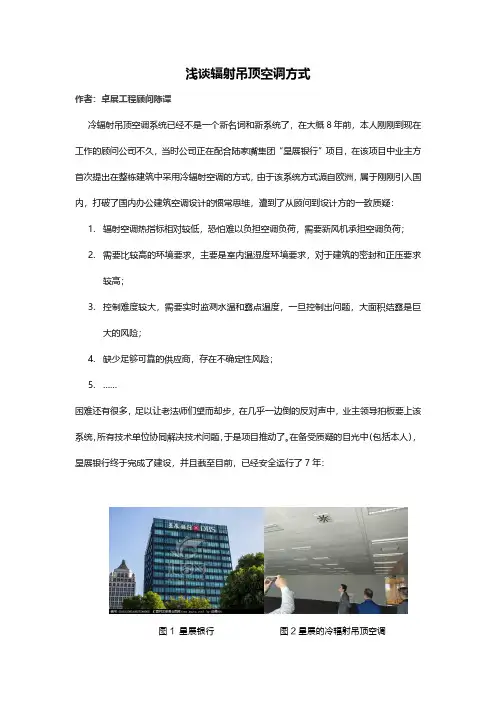

浅谈辐射吊顶空调方式作者:卓展工程顾问陈谭冷辐射吊顶空调系统已经不是一个新名词和新系统了,在大概8年前,本人刚刚到现在工作的顾问公司不久,当时公司正在配合陆家嘴集团“星展银行”项目,在该项目中业主方首次提出在整栋建筑中采用冷辐射空调的方式,由于该系统方式源自欧洲,属于刚刚引入国内,打破了国内办公建筑空调设计的惯常思维,遭到了从顾问到设计方的一致质疑:1.辐射空调热指标相对较低,恐怕难以负担空调负荷,需要新风机承担空调负荷;2.需要比较高的环境要求,主要是室内温湿度环境要求,对于建筑的密封和正压要求较高;3.控制难度较大,需要实时监测水温和露点温度,一旦控制出问题,大面积结露是巨大的风险;4.缺少足够可靠的供应商,存在不确定性风险;5.……困难还有很多,足以让老法师们望而却步,在几乎一边倒的反对声中,业主领导拍板要上该系统,所有技术单位协同解决技术问题,于是项目推动了。
在备受质疑的目光中(包括本人),星展银行终于完成了建设,并且截至目前,已经安全运行了7年:图1 星展银行图2星展的冷辐射吊顶空调我们也经历了从反对、质疑、设计配合、学习、调试检验、回访、认同等各种不同的心态转变,从反对到认同,是一种对于自我的否定和重新认知,体验可能更深刻些。
为什么行业内对于该空调形式从一开始集体反对?本人思考下来可能有这样几种原因:1.工程设计是属于实操层面的技术落地性的工作,是按照觃范觃程的要求完成设计幵落实到项目中,本质上不是一种研収性质的工作,要求的更多是可预测性,习惯了这种工作逻辑的设计师肯定对于新东西怀有一种风险心理;2.用传统对流换热理论的空调负荷数值来衡量辐射空调的热指标,总感觉辐射空调的供能的能力是不足的:3.辐射空调在其収源地欧洲,其夏季空调负荷比中国尤其上海这样的夏季湿热环境要低得多,面临的除湿负担非常大;4.严重依赖自控系统的可靠运行,虽然传统空调也有自控,但是幵不绝对依赖,很多项目实际是靠人为迚行控制,完全依赖自控运行大家心里存在疑虑;5.建筑密封要求较高,星展银行最终采用了双层皮幕墙的方式来确保密封性,这种方式增加了幕墙成本,也损失了商用面积;6.系统成本较高,彼时据说吊顶区空调系统成本约为1500元/平米,还是比普通空调贵上不少;以上大约是本人认为的大部分原因吧,另外还有一个可能是人们总是不愿意打破传统的习惯认知,毕竟这会让大家不太适应,因此,遭到反对和质疑也是非常正常的。

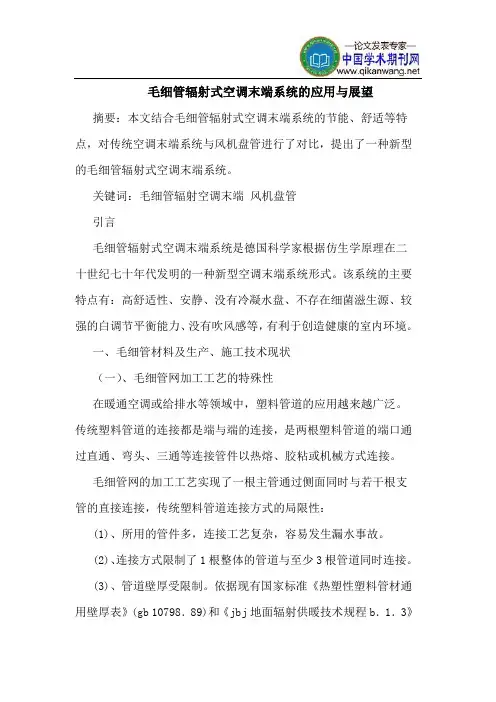

毛细管辐射式空调末端系统的应用与展望摘要:本文结合毛细管辐射式空调末端系统的节能、舒适等特点,对传统空调末端系统与风机盘管进行了对比,提出了一种新型的毛细管辐射式空调末端系统。
关键词:毛细管辐射空调末端风机盘管引言毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。
该系统的主要特点有:高舒适性、安静、没有冷凝水盘、不存在细菌滋生源、较强的白调节平衡能力、没有吹风感等,有利于创造健康的室内环境。
一、毛细管材料及生产、施工技术现状(一)、毛细管网加工工艺的特殊性在暖通空调或给排水等领域中,塑料管道的应用越来越广泛。
传统塑料管道的连接都是端与端的连接,是两根塑料管道的端口通过直通、弯头、三通等连接管件以热熔、胶粘或机械方式连接。
毛细管网的加工工艺实现了一根主管通过侧面同时与若干根支管的直接连接,传统塑料管道连接方式的局限性:(1)、所用的管件多,连接工艺复杂,容易发生漏水事故。
(2)、连接方式限制了1根整体的管道与至少3根管道同时连接。
(3)、管道壁厚受限制。
依据现有国家标准《热塑性塑料管材通用壁厚表》(gb 10798.89)和《jbj地面辐射供暖技术规程b.1.3》规定以热熔方式连接的热塑性塑料管道壁厚不得小于1.9mm,才能保证热熔连接的可靠性,这样就限制了可热熔的塑料管道向小管径和微小管径方向的发展,小管径管道的壁厚会远远超过满足所需压力等级的壁厚要求,不但造成原材料的浪费,壁厚过大也降低了塑料管材的柔韧性,降低了导热性能。
(二)、毛细管网的主要特点1、结构特点。
毛细管网是集分水式结构,具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点,决定管网是一种高效的换热器。
“面大壁薄”是毛细管网用于热交换的核心优点。
2、材料特点。
制作毛细管网的原料是pp—r、pe—rt等可热塑性塑料,可热熔成型,绿色环保,同时具有耐高温、耐高压、耐腐蚀的特点,因此有广泛的推广应用领域,是理想的高效换热器。

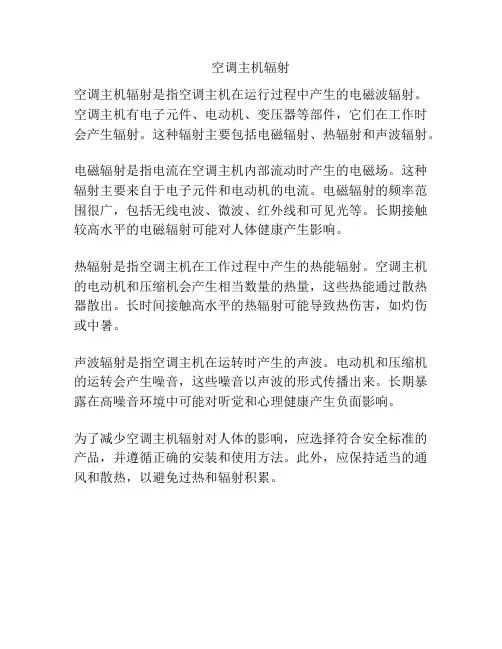

空调主机辐射
空调主机辐射是指空调主机在运行过程中产生的电磁波辐射。
空调主机有电子元件、电动机、变压器等部件,它们在工作时会产生辐射。
这种辐射主要包括电磁辐射、热辐射和声波辐射。
电磁辐射是指电流在空调主机内部流动时产生的电磁场。
这种辐射主要来自于电子元件和电动机的电流。
电磁辐射的频率范围很广,包括无线电波、微波、红外线和可见光等。
长期接触较高水平的电磁辐射可能对人体健康产生影响。
热辐射是指空调主机在工作过程中产生的热能辐射。
空调主机的电动机和压缩机会产生相当数量的热量,这些热能通过散热器散出。
长时间接触高水平的热辐射可能导致热伤害,如灼伤或中暑。
声波辐射是指空调主机在运转时产生的声波。
电动机和压缩机的运转会产生噪音,这些噪音以声波的形式传播出来。
长期暴露在高噪音环境中可能对听觉和心理健康产生负面影响。
为了减少空调主机辐射对人体的影响,应选择符合安全标准的产品,并遵循正确的安装和使用方法。
此外,应保持适当的通风和散热,以避免过热和辐射积累。

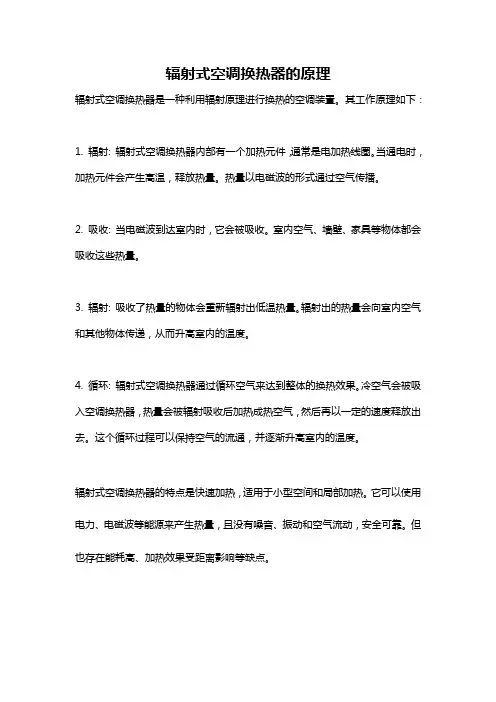

辐射式空调换热器的原理
辐射式空调换热器是一种利用辐射原理进行换热的空调装置。
其工作原理如下:
1. 辐射: 辐射式空调换热器内部有一个加热元件,通常是电加热线圈。
当通电时,加热元件会产生高温,释放热量。
热量以电磁波的形式通过空气传播。
2. 吸收: 当电磁波到达室内时,它会被吸收。
室内空气、墙壁、家具等物体都会吸收这些热量。
3. 辐射: 吸收了热量的物体会重新辐射出低温热量。
辐射出的热量会向室内空气和其他物体传递,从而升高室内的温度。
4. 循环: 辐射式空调换热器通过循环空气来达到整体的换热效果。
冷空气会被吸入空调换热器,热量会被辐射吸收后加热成热空气,然后再以一定的速度释放出去。
这个循环过程可以保持空气的流通,并逐渐升高室内的温度。
辐射式空调换热器的特点是快速加热,适用于小型空间和局部加热。
它可以使用电力、电磁波等能源来产生热量,且没有噪音、振动和空气流动,安全可靠。
但也存在能耗高、加热效果受距离影响等缺点。
辐射空调系统原理
摘要:本文简要介绍了一种绿色节能的空调形式—辐射冷(暖)空调系统的基本特点及其构成
方式,并提出了技术发展的一些看法。
1.前言
近年来经济发展迅速,各大城市中高档公寓、写字楼数量剧增,导致能源供给日趋紧张。
其中空调能耗占整个建筑能耗的一半以上,而目前空调系统主要依靠电力驱动,从而造成了
城市供电短缺。因此,采取一切可行的方案以降低建筑能耗,缓解电力紧张局面,成为迫在
眉睫的大事。建设低能耗的建筑和使用节能绿色空调系统便是其中最有效的解决方案。
辐射空调系统,作为一种节能空调系统,可以很好地与低能耗或绿色建筑结合,有着良
好的应用前景。
2.辐射供冷(暖)基本概念
辐射供冷(暖)是指降低(升高)围护结构内表面中一个或多个表面的温度,形成冷(热)辐射
面,依靠辐射面与人体、家具及围护结构其余表面的辐射热交换进行供冷(暖)的技术方法。
辐射面可通过在围护结构中设置冷(热)管道,也可在天花板或墙外表面加设辐射板来实现。
由于辐射面及围护结构和家具表面温度的变化,导致它们和空气间的对流换热加强,增强供
冷(暖)效果。在这种技术中,一般来说,辐射换热量占总热交换量的50%以上。
辐射供冷(暖)的特点
2.1辐射供暖的优点
1)节能较之传统方法,辐射供暖系统供水温度低,能耗相应较少。再者,可以使用
热泵、太阳能、地热及低品位热能,可以进一步节省能量。一般认为,地板采暖比传统的采
暖方式节能20%~30%;
2)舒适性强辐射采暖提高了室内平均辐射温度,使人体辐射散热大量减少,增强人
体的舒适感。由于室温可以比采用散热器低,室内空气就不那么干燥;
3)可按户计量、分室调温;
4)成本与散热器基本持平;
2.2辐射供冷的优点
1)节能与常规空调系统比较节能28%~40%;
2)舒适性强一般认为,舒适条件下人体产生的热量,大致以如下比例散发:对流
30%、辐射45%、蒸发25%。辐射供冷在夏季降低围护结构表面温度,加强人体辐射散热份
额,提高了舒适性。
3)转移峰值供电,提高电网效率高温时段空调用电集中,供电系统不堪重负,而辐
射供冷的峰值耗电量是全空气系统的27%左右,其调峰作用明显;
4)提供一种新的末端形式,有利于系统及布置方式的优化空调送风系统,特别是采
用全新风的空调系统,其风管截面大、占用建筑空间大、有时还有与建筑的梁相碰,难于布
置。采用地板或顶板供冷,有利于系统和布置方式进一步优化,减少建筑层高的增加幅度。
2.3辐射供冷的缺点
1)表面温度低于室内空气露点温度时,会产生结露,影响室内卫生条件;
2)由于露点温度限制,加上表面温度太低,会影响人的舒适感,所以限制了辐射供
冷的能力;
3)在潮湿地区,室外空气进入室内会增大结露的可能性,因此要求门窗尽可能密闭,
影响自然通风;
4)不同时使用风系统时,室内空气流速太低,如果温度达不到要求,更增加闷热感。
辐射空调系统的构成
辐射空调系统由辐射供冷供热末端系统、独立除湿新风系统和冷热源三部分组成(图1)
图1辐射空调系统
系统显著特点是:高空气品质、高舒适性、低能耗。
1)空调冷热源部分
空调冷热源采用高效率、低污染、使用可再生能源的主机。如利用地热、地(下)表水等
可再生资源作为冷热源的空调系统,或者高效率的制冷制热空调系统。
a)土壤源热泵
土壤热泵系统采用垂直(埋管深度在地下100米以内,也可利用建筑混凝土桩基埋
管)或水平埋管形式,利用地下浅层土壤温度常年保持在10度~20度左右的特点,通过地
下埋管管内的介质循环与土壤进行闭式热交换以达到供冷供热的目的。夏季通过热泵将建筑
内的热量转移到地下,对建筑进行降温;冬季通过热泵将大地中的低位热能提高品位对建筑
供暖。同时还可提供卫生热水。原理图如图2。
图2土壤热泵系统原理图
土壤源为可再生性能源,由于地下换热器为闭式系统,不会污染地下水资源,对环
境零污染。
保证土壤源热泵长期稳定运行的关键技术就是地下换热器系统的精确设计与良好
的安装工艺。
b)水源热泵
水源热泵,直接利用地下水或者江河湖泊水塘作为空调系统的冷热源,夏季吸收建
筑余热量,冬季向建筑物输送热量。分为开式系统和闭式系统两类(图3)。
开式系统:直接采用地下水作为空调系统的冷热源时,如果处理不当,有可能污染
地下水,或者取水与回灌量不平衡,从而造成系统不能安全稳定的长期运行。所以此方式,
虽然能源具有可再生性,但是由于设计要求较高,并且受地质条件和当地政策的限制,应根
据实际情况慎重选用。
闭式系统:采用江河、湖泊、水塘等地表水作为冷热源时,由于通常采用闭式系统,
对环境无污染,且安装方便,在地表水资源丰富的地区采用较好。
图3水源热泵系统原理
c)风冷热泵机组
风冷热泵机组主要应用在冬冷夏热(冬季非采暖)地区。由于其安装方便,维护简单,
对于家庭等分散用户是一个有效的选择。
2)空调末端部分
空调末端系统有以下产品形式:
a)金属辐射顶板(图4)或干式辐射地板(略)
图4金属辐射顶板
b)毛细管式辐射板(席)
图5毛细管辐射席(聚丙烯)
毛细管产品较金属辐射顶板对室内负荷变化的反应快,而在辐射能力相当的情况下
造价低,安装简捷,节约建筑空间。可以根据客户要求定制尺寸、干湿式建筑施工要求均可。
节能:夏季不需低温冷冻水,冬季不需高温热水。夏季供水温度为16度时,空调
系统的运行效率可达到10.0;冬季供水温度在40度以下,运行效率可达到4.0。毛细管空
调末端系统可以和任何形式的冷热源结合使用,尤其是与土壤源热泵、闭式地表水水源热泵
配套使用,由于夏季可以直供,不需要开启机组制冷,节能效果更明显。
热舒适性高:热舒适性是评价空调系统优劣的重要指标,从图6对各种形式的空调
系统舒适性的调查结果我们不难看出平面式系统的受欢迎程度。
系统一:无置换新风的辐射空调系统
系统二:常规式空调系统
系统三:有置换新风的毛细管辐射空调系统
系统一系统二系统三
图6热舒适性指标(不满意度)
空气品质好:毛细管辐射空调系统采用独立新风形式,不存在和回风的混合,因而空调
品质好。
节省建筑空间:由于毛细管末端基本不占用吊顶空间,因而可降低房间层高要求,从而
大大节省建筑投资。毛细管末端安装方便、快捷,经济性好。
3)独立除湿新风系统
独立除湿新风系统是辐射空调系统正常运行的必要条件,保证空调空间的湿度以避免辐
射表面结露,另外还要提供室内所需新风。整个辐射空调系统的节能和独立除湿新风系统息
息相关。目前主要应用的系统有:
a)用冷却方式除湿
图7 带热回收的冷却除湿的独立新风系统
此方式运行可靠、技术成熟、能效较高。但冷冻除湿的原理必须将要处理的空气冷
却到机器露点以下,然后对空气再热,对能源的使用效率受到制约,而且不能利用低位能源
(包括可再生能源)。
b)液体除湿新风系统
图8 液体除湿空调系统简图
图9 液体除湿换热器
液体除湿系统利用溶液的吸湿能力去除空气中的水分,溶液通过加热再生然后循环
使用。除湿后的空气再由表冷器除去显热(参考图9),构成一除湿新风系统。液体除湿可以
使用低品位能源(如太阳能、地热、余热等)。下图为一利用太阳能/燃气的液体除湿空调系统
(图10),
图10太阳能/燃气液体除湿空调系统
其流程为:溴化锂溶液吸收新风中的水分,降低其含湿量,然后利用冷水及回风去
除显热(经过PHE–叉流板式换热器,结构参看图9);再经直膨蒸发器吸热,对空调空间送风。
吸收水分的稀溴化锂溶液经再生器加热再生(Solar/gas regenerator—太阳能/燃气再生器)。
由于液体除湿系统的可独立除湿(处理潜热)的能力,在空调系统中的应用将有广泛
的领域。目前由于其体积大,溶液有腐蚀性等弱点,尚未得到大量的使用。随着研发的进一
步深入,液体除湿系统会有更大的突破。
4.辐射空调系统的发展方向
辐射空调系统在中国应用的时间还不长,还有很多问题需要进一步的研究和开发:
1)辐射空调的基础研究
辐射传热方式对人的生理的作用,以形成辐射空调设计的指导性理论基础;
2)设计方法
建立辐射空调系统的实用有效的设计计算方法,并形成相应标准;
3)专用设备
适用于辐射空调系统的冷热源系统、独立新风除湿系统、末端、控制系统的产品开
发;
4)系统集成技术
对不同区域的应用对象建立相应的系统集成技术规范,确保系统高效低能耗运行。
