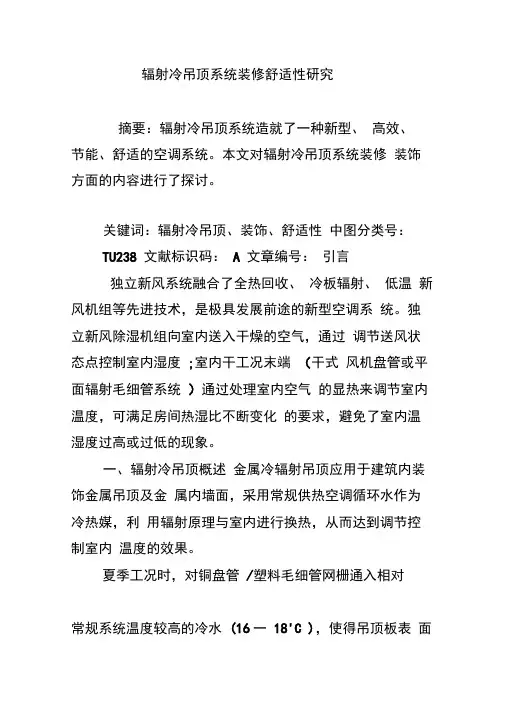

辐射冷吊顶系统装修舒适性研究摘要:辐射冷吊顶系统造就了一种新型、高效、节能、舒适的空调系统。
本文对辐射冷吊顶系统装修装饰方面的内容进行了探讨。
关键词:辐射冷吊顶、装饰、舒适性中图分类号:TU238 文献标识码:A 文章编号:引言独立新风系统融合了全热回收、冷板辐射、低温新风机组等先进技术,是极具发展前途的新型空调系统。
独立新风除湿机组向室内送入干燥的空气,通过调节送风状态点控制室内湿度;室内干工况末端(干式风机盘管或平面辐射毛细管系统)通过处理室内空气的显热来调节室内温度,可满足房间热湿比不断变化的要求,避免了室内温湿度过高或过低的现象。
一、辐射冷吊顶概述金属冷辐射吊顶应用于建筑内装饰金属吊顶及金属内墙面,采用常规供热空调循环水作为冷热媒,利用辐射原理与室内进行换热,从而达到调节控制室内温度的效果。
夏季工况时,对铜盘管/塑料毛细管网栅通入相对常规系统温度较高的冷水(16一18'C ),使得吊顶板表面处于较低的温度,它主要通过辐射作用来消除室内的热负荷,从而达到热舒适的目的。
冬季则通入相对常规系统温度较低的热水(35一400C ),使得吊顶板表面处于较高的温度,从而向室内提供热量并使室内保持舒适。
图1 金属冷辐射吊顶局部示意图二、金属瓦楞板特点金属冷辐射吊顶采用了与目前金属吊顶及墙面板技术中技术领先的铝合金瓦楞板技术作为基础,在瓦楞板的沟槽中嵌入铜盘管或塑料毛细管网栅作为水流通道,同时完全保持了瓦楞板结构金属吊顶及墙面板的结构优点,使两者的技术优势完美结合,从而得到了一个全新的优质节能产品。
铝合金瓦楞板吊顶及墙面技术改变了传统金属板吊顶单层板结构的厚重,和中空蜂窝板无法制成曲面的缺点,使金属板的材料使用量和重量可下降30%,大大提高了板材的结构性能,同时大量节约了材料的使用量。
其优点如下:(1)轻质安全铝合金瓦楞板整体比重小、重量轻,是同等规格铝板的1/5,钢板的1/10,在大幅宽设计应用中更加安全。

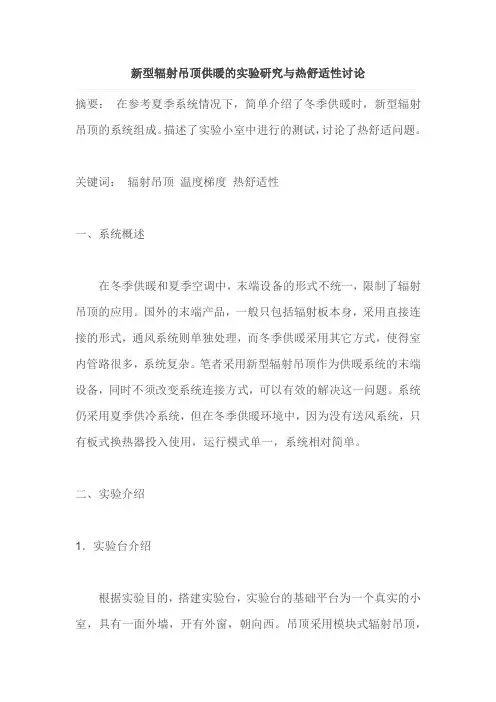

新型辐射吊顶供暖的实验研究与热舒适性讨论摘要:在参考夏季系统情况下,简单介绍了冬季供暖时,新型辐射吊顶的系统组成。
描述了实验小室中进行的测试,讨论了热舒适问题。
关键词:辐射吊顶温度梯度热舒适性一、系统概述在冬季供暖和夏季空调中,末端设备的形式不统一,限制了辐射吊顶的应用。
国外的末端产品,一般只包括辐射板本身,采用直接连接的形式,通风系统则单独处理,而冬季供暖采用其它方式,使得室内管路很多,系统复杂。
笔者采用新型辐射吊顶作为供暖系统的末端设备,同时不须改变系统连接方式,可以有效的解决这一问题。
系统仍采用夏季供冷系统,但在冬季供暖环境中,因为没有送风系统,只有板式换热器投入使用,运行模式单一,系统相对简单。
二、实验介绍1.实验台介绍根据实验目的,搭建实验台,实验台的基础平台为一个真实的小室,具有一面外墙,开有外窗,朝向西。
吊顶采用模块式辐射吊顶,配有专用机组。
一次水为热网供水。
房间长为5.2米,宽3.4米,高2.7米。
吊顶的面积约为17.6平方米,由五组辐射末端并联形成。
2.测点布置室内空气温度,包括空气温度梯度和黑球温度梯度两部分。
室内空气温度覆盖率度测点布置在小室中央,共10个测点以地面为垂直标高零点,向上为正,标高和测点编号.在1.8米,1.1米,0.5米和0.1米的高度上,同时布置黑球温度计,以测量环境的平均辐射温度。
三、数据分析1.典型空气温度梯度在辐射吊顶供暖的环境中,室内空气温度存在梯度。
其中,2.7米处的温度,是根据当时辐射吊顶下表各测点的温度测量值,计算得到的平均温度;0.0米处的温度,是该时刻地面温度的平均值。
可以得到,室内空间可以分为四个区域。
在0.1米以下,温度基本不变或略有降低;在2.65米以上的范围内由于2.65米和2.70之间没有布置更多的测点,因而无法得到温度梯的准确值,但是可以判断,温度梯度很大。
由于这一区域贴近吊顶,而且所占的空间很小,仅对流散热产生影响,而基本不影响室内的环境,因此在这里不做更多的讨论。

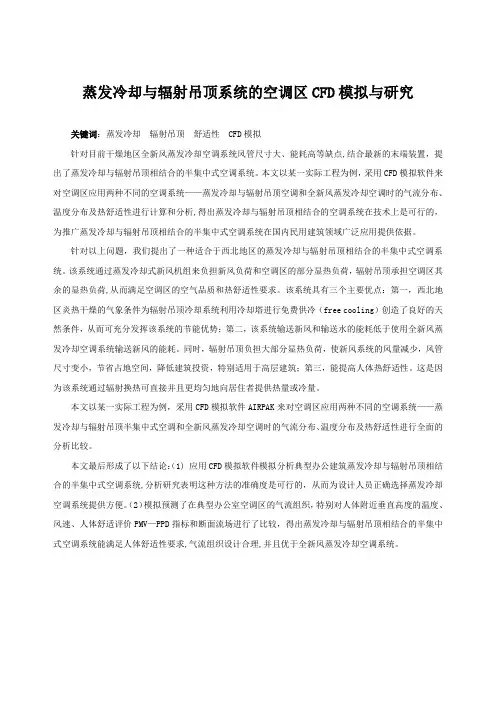

蒸发冷却与辐射吊顶系统的空调区CFD模拟与研究关键词:蒸发冷却辐射吊顶舒适性 CFD模拟针对目前干燥地区全新风蒸发冷却空调系统风管尺寸大、能耗高等缺点,结合最新的末端装置,提出了蒸发冷却与辐射吊顶相结合的半集中式空调系统。
本文以某一实际工程为例,采用CFD模拟软件来对空调区应用两种不同的空调系统——蒸发冷却与辐射吊顶空调和全新风蒸发冷却空调时的气流分布、温度分布及热舒适性进行计算和分析,得出蒸发冷却与辐射吊顶相结合的空调系统在技术上是可行的,为推广蒸发冷却与辐射吊顶相结合的半集中式空调系统在国内民用建筑领域广泛应用提供依据。
针对以上问题,我们提出了一种适合于西北地区的蒸发冷却与辐射吊顶相结合的半集中式空调系统。
该系统通过蒸发冷却式新风机组来负担新风负荷和空调区的部分显热负荷,辐射吊顶承担空调区其余的显热负荷,从而满足空调区的空气品质和热舒适性要求。
该系统具有三个主要优点:第一,西北地区炎热干燥的气象条件为辐射吊顶冷却系统利用冷却塔进行免费供冷(free cooling)创造了良好的天然条件,从而可充分发挥该系统的节能优势;第二,该系统输送新风和输送水的能耗低于使用全新风蒸发冷却空调系统输送新风的能耗。
同时,辐射吊顶负担大部分显热负荷,使新风系统的风量减少,风管尺寸变小,节省占地空间,降低建筑投资,特别适用于高层建筑;第三,能提高人体热舒适性。
这是因为该系统通过辐射换热可直接并且更均匀地向居住者提供热量或冷量。
本文以某一实际工程为例,采用CFD模拟软件AIRPAK来对空调区应用两种不同的空调系统——蒸发冷却与辐射吊顶半集中式空调和全新风蒸发冷却空调时的气流分布、温度分布及热舒适性进行全面的分析比较。
本文最后形成了以下结论:(1) 应用CFD模拟软件模拟分析典型办公建筑蒸发冷却与辐射吊顶相结合的半集中式空调系统,分析研究表明这种方法的准确度是可行的,从而为设计人员正确选择蒸发冷却空调系统提供方便。
(2)模拟预测了在典型办公室空调区的气流组织,特别对人体附近垂直高度的温度、风速、人体舒适评价PMV—PPD指标和断面流场进行了比较,得出蒸发冷却与辐射吊顶相结合的半集中式空调系统能满足人体舒适性要求,气流组织设计合理,并且优于全新风蒸发冷却空调系统。
顶板辐射空调热舒适性研究一、引言顶板辐射空调是指以热辐射为主、热对流为辅的冷暖系统,它主要是以辐射板末端为主要构成部件,辅之以新风系统、主控系统、热泵系统等,能够全面解决室内环境的温度、湿度、洁净度、安静度、含氧量、生活用水等方面的需求,防止夏季产生结露,亦可有效降低建筑能耗的高端舒适家居系统。
图1.1冷梁型金属辐射吊顶系统立面图及平面图二、顶板辐射空调系统概述(一)工作原理制冷时,冷媒水流经辐射吊顶板,辐射板的表面温度降低,板表面温度低于室温,达到制冷效果。
热量通过辐射从高能级的物体直接传给低能级的物体。
辐射效果使得体感温度比实际温度低约2℃。
在供热模式中,热水在辐射吊顶板内循环流动,吊顶板将热量辐射到室内。
辐射的热量不仅加热了室内物体,也将建筑结构加热。
夏季,辐射吊顶板的供/回水温度为16/19℃,冬季为35/32℃。
图2.1冷吊顶冷量传递示意图(二)设计特点1.无风感,无气流感,舒适性高经过实践表明,辐射是舒适性很高的传热方式。
而毛细管网平面辐射式空调末端系统60%的冷量和热量都是通过辐射的方式进行的,无风感,无气流感,因而较其他末端形式舒适度比较高。
2.无噪音,最为安静的采暖冷制冷系统与传统的风机盘管相比(风机盘管存在电机、风机等室内运作部件,因此会产生35~45dB左右的噪音),毛细管网平面辐射式空调系统没有室内运动部件,不会产生任何室内噪音,是最为安静的空调系统。
3.无冷凝水盘,杜绝细菌滋生源毛细管网埋设在吊顶内,主要靠辐射传热给建筑物供冷或供热,与风机盘管相比没有凝结水系统,不会发生排水不畅,造成滴水等现象。
也不存在传统的风机盘管滴水盘中滋生细菌,影响室内卫生条件的现象。
4.无多余能耗,节能达30%以上通常毛细管网系统的夏季供水温度为16度,冬季的供水温度为28-32度,相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度,可节省能源30%以上。
5.较强的蓄冷蓄热能力在系统关闭或停电等状态下的较长时间内温度都不会升高(夏季)或降低(冬季)。
辐射吊顶空调系统的应用摘要:本文介绍了一种新型空调系统形式—供冷、供热辐射吊顶系统的特点、施工方法及工程应用。
由于该辐射吊顶系统具有健康、舒适、节能、安静、经济等特点,并可应用于适用于商场、医院、办公等公用建筑及住宅的制冷制热系统。
因此是传统供空调系统更新换代的理想选择。
关键词:辐射吊顶,制冷供热,空调Abstract: this paper introduces a new type of air conditioning system form-cold and heat radiation condole supports the characteristics of the system, construction methods and engineering application. Because the radiation condole top system has a healthy, comfortable, energy saving, quiet, economic and other characteristics, and can be applied to apply to shopping centers, hospitals, office, and other public buildings and residential heating refrigeration system. So is traditional for air conditioning system renewal ideal choice.Key words: radiation condole top, refrigeration heating, air conditioning1 前言随着社会生产力高速发展,人们的生活水平日益提高,现代空调技术得到广泛的应用和发展。
现代建筑中常用空调系统一般为全空气系统、风机盘管加新风系统两大类。

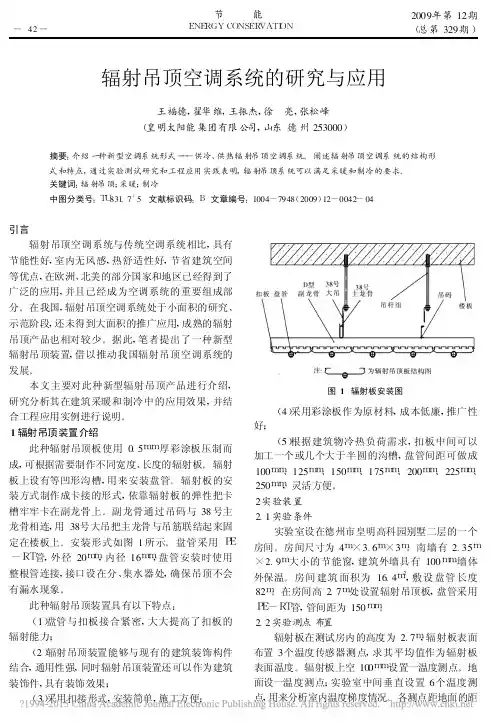

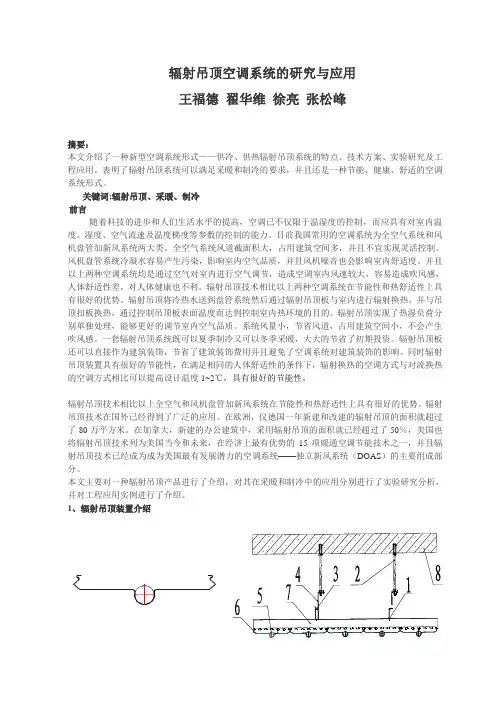

辐射吊顶空调系统的研究与应用王福德翟华维徐亮张松峰摘要:本文介绍了一种新型空调系统形式——供冷、供热辐射吊顶系统的特点、技术方案、实验研究及工程应用。
表明了辐射吊顶系统可以满足采暖和制冷的要求,并且还是一种节能、健康、舒适的空调系统形式。
关键词;辐射吊顶、采暖、制冷前言随着科技的进步和人们生活水平的提高,空调已不仅限于温湿度的控制,而应具有对室内温度、湿度、空气流速及温度梯度等参数的控制的能力。
目前我国常用的空调系统为全空气系统和风机盘管加新风系统两大类。
全空气系统风道截面积大,占用建筑空间多,并且不宜实现灵活控制。
风机盘管系统冷凝水容易产生污染,影响室内空气品质,并且风机噪音也会影响室内舒适度。
并且以上两种空调系统均是通过空气对室内进行空气调节,造成空调室内风速较大,容易造成吹风感,人体舒适性差,对人体健康也不利。
辐射吊顶技术相比以上两种空调系统在节能性和热舒适性上具有很好的优势。
辐射吊顶将冷热水送到盘管系统然后通过辐射吊顶板与室内进行辐射换热,并与吊顶扣板换热,通过控制吊顶板表面温度而达到控制室内热环境的目的。
辐射吊顶实现了热湿负荷分别单独处理,能够更好的调节室内空气品质。
系统风量小,节省风道,占用建筑空间小,不会产生吹风感。
一套辐射吊顶系统既可以夏季制冷又可以冬季采暖,大大的节省了初期投资。
辐射吊顶板还可以直接作为建筑装饰,节省了建筑装饰费用并且避免了空调系统对建筑装饰的影响。
同时辐射吊顶装置具有很好的节能性,在满足相同的人体舒适性的条件下,辐射换热的空调方式与对流换热的空调方式相比可以提高设计温度1~2℃,具有很好的节能性。
辐射吊顶技术相比以上全空气和风机盘管加新风系统在节能性和热舒适性上具有很好的优势。
辐射吊顶技术在国外已经得到了广泛的应用。
在欧洲,仅德国一年新建和改建的辐射吊顶的面积就超过了80万平方米。
在加拿大,新建的办公建筑中,采用辐射吊顶的面积就已经超过了50%,美国也将辐射吊顶技术列为美国当今和未来,在经济上最有优势的15项暖通空调节能技术之一,并且辐射吊顶技术已经成为成为美国最有发展潜力的空调系统——独立新风系统(DOAS)的主要组成部分。

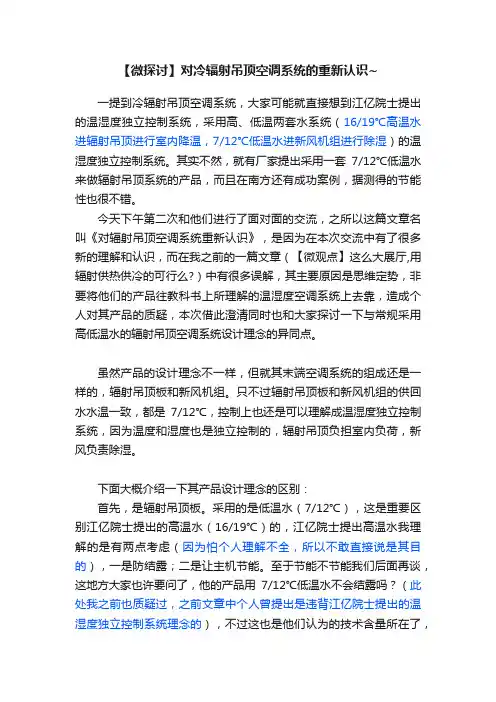

【微探讨】对冷辐射吊顶空调系统的重新认识~一提到冷辐射吊顶空调系统,大家可能就直接想到江亿院士提出的温湿度独立控制系统,采用高、低温两套水系统(16/19℃高温水进辐射吊顶进行室内降温,7/12℃低温水进新风机组进行除湿)的温湿度独立控制系统。
其实不然,就有厂家提出采用一套7/12℃低温水来做辐射吊顶系统的产品,而且在南方还有成功案例,据测得的节能性也很不错。
今天下午第二次和他们进行了面对面的交流,之所以这篇文章名叫《对辐射吊顶空调系统重新认识》,是因为在本次交流中有了很多新的理解和认识,而在我之前的一篇文章(【微观点】这么大展厅,用辐射供热供冷的可行么?)中有很多误解,其主要原因是思维定势,非要将他们的产品往教科书上所理解的温湿度空调系统上去靠,造成个人对其产品的质疑,本次借此澄清同时也和大家探讨一下与常规采用高低温水的辐射吊顶空调系统设计理念的异同点。
虽然产品的设计理念不一样,但就其末端空调系统的组成还是一样的,辐射吊顶板和新风机组。
只不过辐射吊顶板和新风机组的供回水水温一致,都是7/12℃,控制上也还是可以理解成温湿度独立控制系统,因为温度和湿度也是独立控制的,辐射吊顶负担室内负荷,新风负责除湿。
下面大概介绍一下其产品设计理念的区别:首先,是辐射吊顶板。
采用的是低温水(7/12℃),这是重要区别江亿院士提出的高温水(16/19℃)的,江亿院士提出高温水我理解的是有两点考虑(因为怕个人理解不全,所以不敢直接说是其目的),一是防结露;二是让主机节能。
至于节能不节能我们后面再谈,这地方大家也许要问了,他的产品用7/12℃低温水不会结露吗?(此处我之前也质疑过,之前文章中个人曾提出是违背江亿院士提出的温湿度独立控制系统理念的),不过这也是他们认为的技术含量所在了,那就是辐射吊顶板的构造上区别于目前市场上常规辐射吊顶板的做法了,他们采用的是板内二次辐射,他们的目的是,一就是冷水管道与吊顶板不直接接触,不会让板面温度过低;二保证板面温度的均匀性。
