高中物理精典例题解析专题(电容器专题)

2023年高考物理总复习：电容器的电容一.选择题（共20小题）1.给带一定电荷量的电容器进行充电，所带电荷量增加。

下列说法正确的是（）A.电容变小B.电容不变C.电容变大D.电荷量与两极板间电压比变大2.某电容器的外壳上标有“1.5nF 9V”的字样。

该参数表明（）A.该电容器只有在电压为9V时电容才为1.5pFB.当两端电压为4.5V时，该电容器的电容为0.75卩FC.该电容器正常工作时所带电荷最不超过1.5X10 6CD.给该电容器充电时，电压每升高IV,单个极板的电荷量增加】.5X10 6C3.关于电场强度、电容和电势差，下列说法正确的是（）A.由公式E=f可知，电场中某点的电场强度E与试探电荷在电场中该点所受的电场力 F成正比，与q成反比B.由公式E=将可知，在离点电荷Q距离为r的地方，电场强度E的大小与Q成正比C.由公式C=另可知，电容器的电容C随着极板带电荷量Q的增加而变大D.由公式U=Ed可知，在匀强电场中，两点间的电势差与这两点间的距离成正比4.电容器是非常重要的电学元件，通过充电使一电容器的带电量变为原来的2倍，则该电容器的（）A.电容变为原来的2倍B.电压变为原来的2倍C.耐压变为原来的4倍D.场强变为原来的4倍5.下列说法正确的是（）A.电容器不带电时电容为零B.电容器的电容大小和加在电容器两端的电压有关C.电容是描述电容器容纳电荷本领大小的物理量D.电容器中加入电介质，电容不变6. 下血是某同学对电场中的一些概念及公式的理解，其中正确的是（ ）A. 根据电场强度定义式E = f 可知，电场中某点的电场强度与试探电荷所带的电荷量成 反比B. 根据真空中点电荷电场强度公式E = k%可知，电场中某点的电场强度与场源电荷所 带的电荷量有关C. 根据电势差定义式。

相=争可知，带电荷量为1C 的正电荷，从A 点移动到B 点 克服电场力做功为1 J ，则U AB =1VD. 根据电容定义式C = %可知，电容器的电容与其所帯电荷量成正比，与两极板间的电 压成反比7. 物理量的决定式能掲示该物理量的大小受什么因素的影响，以下公式不属于决定式的是A. 平行板电容器的电容。

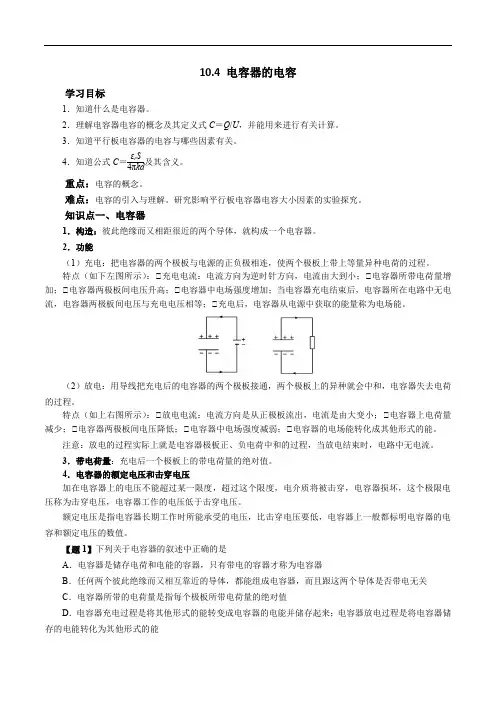

10.4 电容器的电容学习目标1．知道什么是电容器。

2．理解电容器电容的概念及其定义式C＝Q/U，并能用来进行有关计算。

3．知道平行板电容器的电容与哪些因素有关。

4．知道公式C＝εr S4πkd及其含义。

重点：电容的概念。

难点：电容的引入与理解。

研究影响平行板电容器电容大小因素的实验探究。

知识点一、电容器1．构造：彼此绝缘而又相距很近的两个导体，就构成一个电容器。

2．功能（1）充电：把电容器的两个极板与电源的正负极相连，使两个极板上带上等量异种电荷的过程。

特点（如下左图所示）：①充电电流：电流方向为逆时针方向，电流由大到小；①电容器所带电荷量增加；①电容器两极板间电压升高；①电容器中电场强度增加；当电容器充电结束后，电容器所在电路中无电流，电容器两极板间电压与充电电压相等；①充电后，电容器从电源中获取的能量称为电场能。

（2）放电：用导线把充电后的电容器的两个极板接通，两个极板上的异种就会中和，电容器失去电荷的过程。

特点（如上右图所示）：①放电电流：电流方向是从正极板流出，电流是由大变小；①电容器上电荷量减少；①电容器两极板间电压降低；①电容器中电场强度减弱；①电容器的电场能转化成其他形式的能。

注意：放电的过程实际上就是电容器极板正、负电荷中和的过程，当放电结束时，电路中无电流。

3．带电荷量：充电后一个极板上的带电荷量的绝对值。

4．电容器的额定电压和击穿电压加在电容器上的电压不能超过某一限度，超过这个限度，电介质将被击穿，电容器损坏，这个极限电压称为击穿电压，电容器工作的电压低于击穿电压。

额定电压是指电容器长期工作时所能承受的电压，比击穿电压要低，电容器上一般都标明电容器的电容和额定电压的数值。

【题1】下列关于电容器的叙述中正确的是A．电容器是储存电荷和电能的容器，只有带电的容器才称为电容器B．任何两个彼此绝缘而又相互靠近的导体，都能组成电容器，而且跟这两个导体是否带电无关C．电容器所带的电荷量是指每个极板所带电荷量的绝对值D．电容器充电过程是将其他形式的能转变成电容器的电能并储存起来；电容器放电过程是将电容器储存的电能转化为其他形式的能知识点二、电容1．定义：电容器所带电荷量与两极板间电势差的比值叫电容。

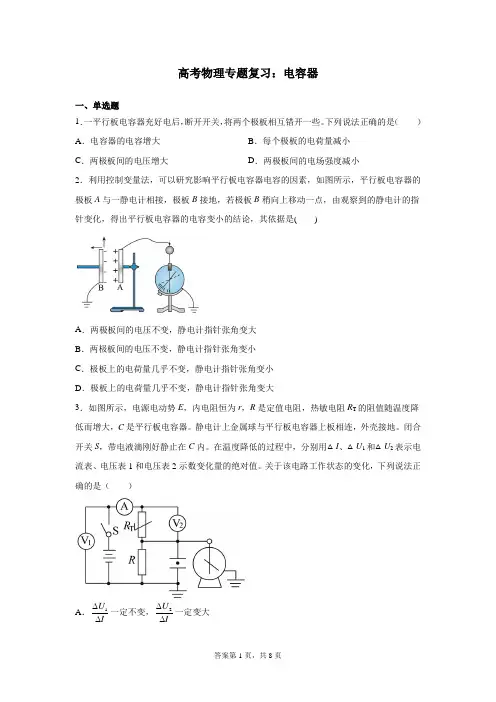

高考物理专题复习：电容器一、单选题1．一平行板电容器充好电后，断开开关，将两个极板相互错开一些。

下列说法正确的是（ ） A ．电容器的电容增大 B ．每个极板的电荷量减小 C ．两极板间的电压增大D ．两极板间的电场强度减小2．利用控制变量法，可以研究影响平行板电容器电容的因素，如图所示，平行板电容器的极板A 与一静电计相接，极板B 接地，若极板B 稍向上移动一点，由观察到的静电计的指针变化，得出平行板电容器的电容变小的结论，其依据是( )A ．两极板间的电压不变，静电计指针张角变大B ．两极板间的电压不变，静电计指针张角变小C ．极板上的电荷量几乎不变，静电计指针张角变小D ．极板上的电荷量几乎不变，静电计指针张角变大3．如图所示，电源电动势E ，内电阻恒为r ，R 是定值电阻，热敏电阻R T 的阻值随温度降低而增大，C 是平行板电容器。

静电计上金属球与平行板电容器上板相连，外壳接地。

闭合开关S ，带电液滴刚好静止在C 内。

在温度降低的过程中，分别用△I 、△U 1和△U 2表示电流表、电压表1和电压表2示数变化量的绝对值。

关于该电路工作状态的变化，下列说法正确的是（ ）A ．1U I ∆∆一定不变，2U I∆∆一定变大B ．1U I ∆∆和2U I∆∆一定不变 C ．带电液滴一定向下加速运动且它的电势能不断减少 D ．静电计的指针偏角增大4．如图，有一平行板电容器，下列说法正确的是（ ）A ．保持S 接通，减小两极板间的距离，则极板间的电场强度E 减小B ．保持S 接通，在两极板间插入一块电介质，则极板上的电荷量减小C ．断开S ，减小两极板间的距离，则两极板间的电势差减小D ．断开S ，在两极板间插入一块电介质，则两极板间的电势差增大5．如图所示，平行板电容器与电动势为E 的电流电源连接，上极板A 接地，一带负电油滴固定于电容器中的P 点，现将平行板电容器的下极板B 竖直向下移动一小段距离，则（ ）A ．带电油滴所受电场力不变B ．P 点的电势将升高C ．带电油滴的电势能增大D ．电容器的电容减小，极板带电量增大 6．电容单位用基本单位制正确表述的是（ ） A ．C/V B ．A 2·s 2/JC ．A 2·s 2/（kg·m 2）D ．A 2·s 4/（kg·m 2）7．如图，电源A 的电压为6V ，电源B 的电压为8V ，当电键K 从A 转B 时，通过电流计的电量为1.4×10-5C；则电容器的电容为（）A．2×10-5F B．1.5×10-6F C．6×10-6F D．1×10-6F8．对于水平放置的平行板电容器，下列说法正确的是（）A．将两极板的间距加大，电容将增大B．将两极板平行错开，使正对面积减小，电容将增大C．在下板的内表面上放置一块薄陶瓷板，电容将增大D．将电源与电容器的两极板相连，使电容器充电，此过程电容将增大二、多选题9．M、N为平行板电容器的两块金属板，M极板与静电计的金属小球相连，静电计的外壳和N极板都接地，将它们水平正对放置，当M板带上一定量的正电荷后，静电计指针偏转一定角度，如图所示（静电计金属小球及金属杆、指针等所带的电荷量与金属板M所带的电荷量相比可以忽略不计）。

2024全国高考真题物理汇编电容器的电容一、单选题1．（2024辽宁高考真题）某种不导电溶液的相对介电常数r 与浓度m C的关系曲线如图（a）所示，将平行板电容器的两极板全部插入该溶液中，并与恒压电源，电流表等构成如图（b）所示的电路，闭合开关S后，若降低溶液浓度，则（）A．电容器的电容减小B．电容器所带的电荷量增大C．电容器两极板之间的电势差增大D．溶液浓度降低过程中电流方向为M→N2．（2024浙江高考真题）图示是“研究电容器两极板间距对电容大小的影响”实验，保持电荷量不变，当极板间距增大时，静电计指针张角增大，则（）A．极板间电势差减小B．电容器的电容增大C．极板间电场强度增大D．电容器储存能量增大3．（2024甘肃高考真题）一平行板电容器充放电电路如图所示。

开关S接1，电源E给电容器C充电；开关S接2，电容器C对电阻R放电。

下列说法正确的是（）A．充电过程中，电容器两极板间电势差增加，充电电流增加B．充电过程中，电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C．放电过程中，电容器两极板间电势差减小，放电电流减小D．放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点二、实验题4．（2024广西高考真题）某同学为探究电容器充、放电过程，设计了图甲实验电路。

器材如下：电容器，电源E （电动势6V ，内阻不计），电阻R 1=400.0Ω，电阻R 2=200.0Ω，电流传感器，开关S 1、S 2，导线若干。

实验步骤如下：(1)断开S 1、S 2，将电流传感器正极与a 节点相连，其数据采样频率为5000Hz ，则采样周期为s ；(2)闭合S 1，电容器开始充电，直至充电结束，得到充电过程的I —t 曲线如图乙，由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为mA （结果保留3位有效数字）；(3)保持S 1闭合，再闭合S 2，电容器开始放电，直至放电结束，则放电结束后电容器两极板间电压为V ；(4)实验得到放电过程的I —t 曲线如图丙，I —t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.0188C ，则电容器的电容C 为μF 。

电容器动态问题与电势及电势能相结合 电容器动态问题与粒子受力相结合一、 电容器、电容1、 电容器：两个彼此绝缘又互相靠近的导体可构成一个电容器。

2、电容 ：1）物理意义：表示电容器容纳电荷的本领。

2）定义：电容器所带的电荷量Ｑ（一个极板所带电量的绝对值）与两个极板间的电势差Ｕ的比值叫做电容器的电容。

3）定义式：UQ U QC ∆∆==，对任何电容器都适用，对一个确定的电容 器，电容是一个确定的值，不会随电容器所带电量的变化而改变。

4）单位：5）可类比于水桶的横截面积。

3、电容器的充放电：充电：极板带电量Q 增加，极板间场强E 增大； 放电：极板带电量Q 减小，极板间场强E 减小；4、常见电容器有：纸质电容器，电解电容器，可变电容器，平行板电容器。

电解电容器连接时应注意其“＋”、“－”极。

二、平行板电容器 平行板电容器的电容kds C r πε4=（平行板电容器的电容与两板正对面积成正比，与两板间距离成反比，与介质的介电常数成正比）。

是决定式，只对平行板电容器适应。

带电平行板电容器两极板间的电场可认为是匀强电场，dU E =。

三、平行板电容器动态分析 一般分两种基本情况：１、电容器两极板电势差Ｕ保持不变。

即平行板电容器充电后，继续保持电容器两极板与电池两极相连接，电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

２、电容器的带电量Ｑ保持不变。

即平行板电容器充电后，切断与电源的连接，使电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

进行讨论的物理依据主要是三个： （１）平行板电容器的电容与极板距离ｄ、正对面积Ｓ、电介质的介电常数ε间的关系：kdS C r πε4=（２）平行板电容器内部是匀强电场，dU E =S kQ r επ4=。

（３）电容器每个极板所带电量Ｑ＝ＣＵ。

平行板电容器的电容为C ， 带电量为Q ， 极板间的距离为d . 在两极板间的中点放一电量很小的点电荷q .它所受的电场力的大小等于（ ）A ．8kQq/d 2B ．4kQq/d 2C ．Qq/CdD ．2Qq/Cd1、把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接．先使开关S 与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电．与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I﹣t曲线如图乙所示．下列关于这一过程的分析，正确的是（）A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E2、如图所示，对一个给定的电容器充电时，下列的图像中能正确反映电容器的带电量Q、电压U和电容器电容C之间关系的是：（）3、(2012·江苏单科，2)一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是()．A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小4、用控制变量法，可以研究影响平行板电容器电容的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变小B．保持S不变，增大d，则θ变大C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ变大5、(2012·课标全国，18)如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()．A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、平行板电容器的两极板A 、B 接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S ，电容器充电，悬线偏离竖直方向的夹角为θ，如图4所示，则下列说法正确的是 ( )A ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ减小 B ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ增大C ．电键S 断开，带正电的A 板向B 板靠近，则θ增大D ．电键S 断开，带正电的A 板向B 板靠近，则θ不变7、一平行板电容器充电后与电源断开，正极板接地，在两极板之间有一负点电荷（电量很小）固定在P 点，如图所示．以E 表示两极板间电场强度，ϕ表示负极板电势，ε表示正点电荷在P 点的电势能，将正极板移到图中虚线所示的位置，则（ ）A ． E 变大，ϕ降低B ．E 不变，ϕ升高 C ． ϕ升高，ε减小D ． ϕ升高，ε增大8、如图所示，两极板水平放置的平行板电容器与电动势为E 的直流电源连接，下极板接地．静电计外壳接地．闭合电键S 时，带负电的油滴恰好静止于电容器中的P 点．下列说法正确的是（ ）A ． 若将A 极板向下平移一小段距离，平行板电容器的电容将变小B ． 若将A 极板向上平移一小段距离，静电计指针张角变小C ． 若将A 极板向下平移一小段距离，P 点电势将升高D ． 若断开电键S ，再将A 极板向下平移一小段距离，则带电油滴将向下运动9、如图所示，Ａ、Ｂ为平行金属板，两板相距为ｄ，分别与电源两板相连，两板的中央各有一个小孔Ｍ和Ｎ。

电容器和电容典型例题【例1】平行板电容器所带的电荷量为Q＝4×10-8C，电容器两板间的电压为U＝2V，则该电容器的电容为；如果将其放电，使其所带电荷量为原来的一半，则两板间的电压为，两板间电场强度变为原来的倍，此时平行板电容器的电容为。

【例2】如图电路中，A、B为两块竖直放置的金属板，G是一只静电计，开关S合上时，静电计张开一个角度，下述情况中可使指针张角增大的是A、合上S，使A、B两板靠近一些B、合上S，使A、B正对面积错开一些C、断开S，使A、B间距增大一些D、断开S，使A、B正对面积错开一些【例3】一平行板电容器充电后与电源断开，负极板接地。

两板间有一个正电荷固定在P点，如图所示，以E表示两板间的场强，U表示电容器两板间的电压，W表示正电荷在P点的电势能，若保持负极板不动，将正极板向下移到图示的虚线位置则：（）A、U变小，E不变B、E变小，W不变C、U变小，W不变D、U不变，W不变【例4】置于真空中的两块带电的金属板，相距1cm，面积均为10cm2，带电量分别为Q1=2×10-8C，Q2=-2×10-8C，若在两板之间的中点放一个电量q=5×10-9C的点电荷，求金属板对点电荷的作用力是多大？【例5】A，B两块平行带电金属板，A板带负电，B板带正电，并与大地相连接，P为两板间一点。

若将一块玻璃板插入A，B两板间，则P点电势将怎样变化。

【例6】一个平行板电容器，使它每板电量从Q1=30×10-6C增加到Q2=36×10-6C时，两板间的电势差从U1=10V增加到U2=12V，这个电容器的电容量多大？如要使两极电势差从10V降为U2'=6V，则每板需减少多少电量．【例7】一平行板电容器的电容量为C，充电后与电源断开，此时板上带电量为Q，两板间电势差为U，板间场强为E．现保持间距不变使两板错开一半（图1），则下列各量的变化是：电容量C′=______，带电量Q′=______，电势差U′=______，板间场强E′______．【例8】如图1所示，把一个平行板电容器接在电压U=10V的电源上．现进行下列四步动作：金属板；（3）打开S；（4）抽出金属板．则此时电容器两板间电势差为 [ ]A．0V B．10V C．5V D．20V【例9】三块相同的金属平板A、B、D自上而下水平放置，间距分别为h和d，如图所示．A、B两板中心开孔，在A板的开孔上搁有一金属容器P，与A板接触良好，其内盛有导电液体．A板通过闭合的电键S与电动势为U0的电池的正极相连，B板与电池的负极相连并接地．容器P内的液体在底部小孔O处形成质量为m，带电量为q的液滴后自由下落，穿过B板的开孔O'落在D板上，其电荷被D板吸附，液体随即蒸发，接着容器底部又形成相同的液滴自由下落，如此继续．设整个装置放在真空中．（1）第1个液滴到达D板时的速度为多少？（2）D板最终可达到多高的电势？（3）设液滴的电量是A板所带电量的a倍（a=0.02），A板与 B板构成的电容器的电容为C0=5×10-12F，U0=1000V，m=0.02g，h=d=5cm．试计算D板最终的电势值．（g=10m／s2）（4）如果电键S不是始终闭合，而只是在第一个液滴形成前闭合一下，随即打开，其他条件与（3）相同．在这种情况下，D板最终可达到电势值为多少？说明理由．【例1】【解析】由电容器电容的定义式得：()F F U Q C 881022104--⨯=⨯==，电容的大小取决于电容器本身的构造，与电容器的带电量无关，故所带电荷量为原来一半时，电容不变。

第2课时实验：观察电容器的充、放电现象1．实验原理(1)电容器的充电过程如图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过电源向负极板移动，正极板因________电子而带______电，负极板因________电子而带____电．正、负极板带________的正、负电荷．电荷在移动的过程中形成电流．在充电开始时电流比较____(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐________(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时电荷停止移动，电流I＝0.(2)电容器的放电过程如图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生________．在电子移动过程中，形成电流，放电开始电流较____(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐________(填“增大”或“减小”)，两极板间的电压也逐渐减小到零．2．实验器材6 V的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡、导线若干．3．实验步骤(1)按图连接好电路．(2)把单刀双掷开关S接在上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在表格中．(3)将单刀双掷开关S接在下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在表格中．(4)记录好实验结果，关闭电源．4．实验记录和分析实验项目实验现象电容器充电灯泡灯泡的亮度由____到____最后____(选填“明”“暗”或“熄灭”) 电流表1电流表1的读数由_____到______最后为_____(选填“大”“小”或“零”)电压表电压表的读数由___(选填“大”或“小”)到___(选填“大”或“小”)最后为____电容器放电灯泡灯泡的亮度由____到____最后____(选填“明”“暗”或“熄灭”) 电流表2电流表2的读数由____到____最后为____(选填“大”“小”或“零”)电压表电压表的读数由______(选填“大”或“小”)到____(选填“大”或“小”)最后为____5.注意事项(1)电流表要选用小量程的灵敏电流计．(2)要选择大容量的电容器．(3)实验要在干燥的环境中进行．(4)在做放电实验时，在电路中串联一个电阻，以免烧坏电流表．一、电容器充、放电现象的定性分析例1在如图所示实验中，关于平行板电容器的充、放电，下列说法正确的是()A．开关接1时，平行板电容器充电，且上极板带正电B．开关接1时，平行板电容器充电，且上极板带负电C．开关接2时，平行板电容器充电，且上极板带正电D．开关接2时，平行板电容器充电，且上极板带负电电容器的充电和放电1．充电：把电容器的两个极板与电源的正负极相连，使两个极板上带上等量异种电荷的过程．充电后，跟电源正极相连的极板带正电，跟电源负极相连的极板带负电．充电过程如图甲所示．2．放电：用导线把充电后的电容器的两个极板接通，两个极板上的电荷中和，电容器失去电荷的过程．放电后，电容器任一极板带电荷量均为零．放电过程如图乙所示．针对训练1(多选)关于电容器的充、放电，下列说法中正确的是()A．充、放电过程中外电路有瞬间电流B．充、放电过程中外电路有恒定电流C．充电过程中电源提供的电能全部转化为内能D．放电过程中电容器中的电场能逐渐减少针对训练2据报道，科学家发明了一种新型超级电容器，能让手机几分钟内充满电．某同学假日登山途中，用该种电容器给手机电池充电，下列说法正确的是()A．该电容器给手机电池充电时，电容器的电容变大B．该电容器给手机电池充电时，电容器存储的电能变少C．该电容器给手机电池充电时，电容器所带的电荷量可能不变D．充电结束后，电容器不带电，电容器的电容为零二、电容器充、放电现象的定量计算例2(2022·深圳市高二期末)电容器是电路中常用的电子元件，某物理兴趣小组利用高电阻放电法测一标示模糊的电容器的电容．(1)完成以下实验步骤：①按图甲电路图连接好电路；②先使开关S与2端相连，此时电容器处于________状态(填“充电”或“放电”)，这个过程可在短时间内完成；③再把开关S与1端相连，同时开始计时并测量数据，每隔5 s或10 s读一次电流I的值，将测得数据填入预先设计的表格中；④在如图乙所示的坐标纸上标出测量的数据点，并用平滑的曲线把数据点连接起来．根据实验回答以下问题：(2)以下电子元件中，属于电容器的是________；(3)若电源两端的电压为8 V，可估算电容器的电容为________F(结果保留两位有效数字)．例3电路中电流大小可以用电流传感器测量，用电流传感器和计算机可以方便地测出电路中电流随时间变化的曲线．某兴趣小组要测定一个电容器的电容，选用器材如下：待测电容器(额定电压为16 V)；电流传感器和计算机；直流稳压电源；定值电阻R0＝100 Ω、单刀双掷开关；导线若干．实验过程如下：①按照图甲正确连接电路；②将开关S与1端连接，电源向电容器充电；③将开关S掷向2端，测得电流随时间变化的I－t图线如图乙中的实线a所示；④利用计算机软件测出I－t曲线和两坐标轴所围的面积．请回答下列问题：(1)已知测出的I－t曲线和两坐标轴所围的面积为42.3 mA·s，则电容器的电容C＝________ F；(2)若将定值电阻换为R1＝180 Ω，重复上述实验步骤，则电流随时间变化的I－t图线应该是图丙中的曲线______(选填“b”或“c”)．第2课时 实验：观察电容器的充、放电现象精析典题 提升能力例1 A [开关接1时，平行板电容器充电，上极板与电源正极相连而带正电，A 对，B 错；开关接2时，平行板电容器放电，放电结束后上、下极板均不带电，C 、D 错．]针对训练1 AD [电容器充、放电过程中会有电荷发生定向移动，外电路产生变化的瞬间电流，电容器充、放电结束，电流消失，A 对，B 错；充电过程中电源提供的电能部分转化为电容器的电场能，C 错；放电过程中电容器中的电场能转化为其他形式的能，D 对．] 针对训练2 B [电容是描述电容器容纳电荷的本领大小的物理量，与电容器的电压及电荷量无关，故A 、D 错误；当该电容器给手机电池充电时，电容器存储的电荷量减小，则电能变少，故B 正确，C 错误．] 例2 (1)充电 (2)A (3)9.4×10－4解析 (1)开关S 与2端相连，电容器与电源相连，电容器处于充电状态；(2)A 元件外表面标识了2 200 μF ，说明是电容器，B 元件是电阻， C 元件是滑动变阻器，故选A.(3)题图乙中图线与坐标轴所围的面积表示放电总电荷量，通过数小方格可以得到约30格，每格面积表示2.5×10－4 C ，则总电荷量Q ＝30×2.5×10－4 C ＝7.5×10－3 C ，由C ＝QU 可得C ≈9.4×10－4 F. 例3 (1)4.7×10－3 (2)c解析 (1)由I －t 图像得到开始时电流为I ＝90 mA ＝0.09 A 故最大电压为U ＝IR 0＝0.09 A ×100 Ω＝9 V 故电容为C ＝Q U ＝42.3 mA·s9 V＝4.7×10－3 F(2)换用阻值为180 Ω的定值电阻，根据I m ＝U mR ，则第2次实验的最大电流小些，故选c .。

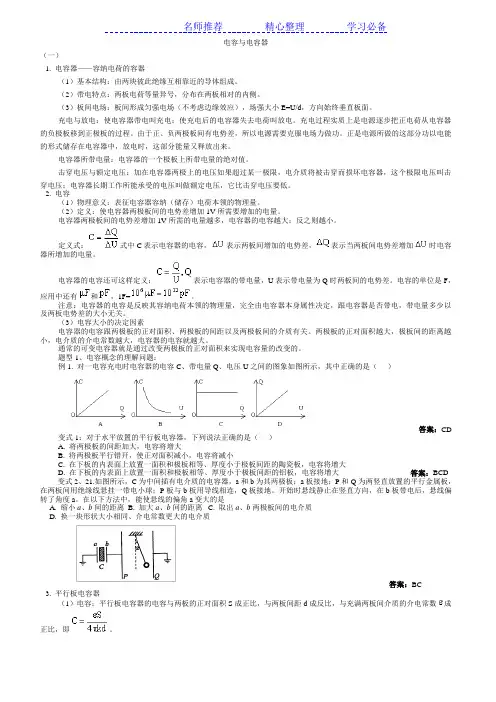

电容与电容器（一）1. 电容器——容纳电荷的容器（1）基本结构：由两块彼此绝缘互相靠近的导体组成。

（2）带电特点：两板电荷等量异号，分布在两板相对的内侧。

（3）板间电场：板间形成匀强电场（不考虑边缘效应），场强大小E=U/d，方向始终垂直板面。

充电与放电：使电容器带电叫充电；使充电后的电容器失去电荷叫放电。

充电过程实质上是电源逐步把正电荷从电容器的负极板移到正极板的过程。

由于正、负两极板间有电势差，所以电源需要克服电场力做功。

正是电源所做的这部分功以电能的形式储存在电容器中，放电时，这部分能量又释放出来。

电容器所带电量：电容器的一个极板上所带电量的绝对值。

击穿电压与额定电压：加在电容器两极上的电压如果超过某一极限，电介质将被击穿而损坏电容器，这个极限电压叫击穿电压；电容器长期工作所能承受的电压叫做额定电压，它比击穿电压要低。

2. 电容（1）物理意义：表征电容器容纳（储存）电荷本领的物理量。

（2）定义：使电容器两极板间的电势差增加1V所需要增加的电量。

电容器两极板间的电势差增加1V所需的电量越多，电容器的电容越大；反之则越小。

定义式：式中C表示电容器的电容，表示两板间增加的电势差，表示当两板间电势差增加时电容器所增加的电量。

电容器的电容还可这样定义：表示电容器的带电量，U表示带电量为Q时两板间的电势差。

电容的单位是F，应用中还有和，1F=。

注意：电容器的电容是反映其容纳电荷本领的物理量，完全由电容器本身属性决定，跟电容器是否带电，带电量多少以及两板电势差的大小无关。

（3）电容大小的决定因素电容器的电容跟两极板的正对面积、两极板的间距以及两极板间的介质有关。

两极板的正对面积越大，极板间的距离越小，电介质的介电常数越大，电容器的电容就越大。

通常的可变电容器就是通过改变两极板的正对面积来实现电容量的改变的。

题型1、电容概念的理解问题：例1. 对一电容充电时电容器的电容C、带电量Q、电压U之间的图象如图所示，其中正确的是（）答案：CD 变式1：对于水平放置的平行板电容器，下列说法正确的是（）A. 将两极板的间距加大，电容将增大B. 将两极板平行错开，使正对面积减小，电容将减小C. 在下板的内表面上放置一面积和极板相等、厚度小于极板间距的陶瓷板，电容将增大D. 在下板的内表面上放置一面积和极板相等、厚度小于极板间距的铝板，电容将增大答案：BCD变式2、21.如图所示，C为中间插有电介质的电容器，a和b为其两极板；a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地。

电容器综合题》一、计算题1. 如图所示，定值电阻R1=9Ω、R2=15Ω，电容C=10μF，电源电动势E=12V、内阻r=1Ω．若电路稳定时，理想电流表的读数I=0.4A，试求：1）电阻R3 的阻值；2）电容 C 的电量．2. 如图所示电路，电源电动势E=28V，内阻r=2Ω，电阻R1=12Ω，R2=4Ω，R3=12Ω，-2C 为水平放置的平行板电容器，其电容C=3.0pF，两极板的间距d=1.0 ×10-2m（g取10m/s2，结果均保留两位有效数字）。

（1）开关S 处于断开状态时，平行板电容器的电压是多大？所带电荷量是多少？（2）开关S 处于断开状态时，有一带电微粒恰好能在平行板电容器中静止不动，求该微粒的电性及比荷；（3）在开关S由断开到闭合的过程中，流过电阻R2 的电荷量为多少？3. 如图所示电路，A、B两点间接上一电动势为4V、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF，电流表内阻不计，求：1）闭合开关S 后，电容器所带电荷量；2）断开开关S 后，通过R2的电荷量。

4. 如图所示的电路中，电源动势E=36V，内阻r=1 ，与定值电阻R1 和滑动变阻器R2 构成闭合回路，其中R1=25 ，滑动变阻器的阻值范围为0～50 ，平行板电容器上下板间距d=0.1m，连接在滑动变阻器R2 的两端，一带负电小球质量m=0.01kg，q=10 －32－3C，闭合开关k，要使小球静止于板间，（g=10m/s2）则求：1）平行板电容器两板间的电势差U AB；2）此时滑动变阻器的阻值。

5. 如图所示电路中，R1=3Ω，R2=6Ω，R3=1.5 Ω，C=20μF ，当开关S1闭合、S2 断开电路稳定时，电源消耗的总功率为2W，当开关S1、S2 都闭合电路稳定时，电源消耗的总功率为4W，求：1）电源电动势 E 和内阻r ；2）当S1、S2闭合时电源的输出功率；3）当S1闭合，分别计算在S2 闭合与断开时，电容器所带的电量各为多少？6. 如图所示，电源电动势E=9V，内阻r=0.5 Ω，电阻R1=5.0Ω，R2=3.5 Ω，R3=6.0 Ω，R4=3.0 Ω，电容C=2.0 μF 。

专题8.5 电容器和电容【考纲解读与考频分析】电容器是电路中重要器件，电容器和电容是高考考查重点。

【高频考点定位】：电容器和电容考点一：电容器和电容【3年真题链接】1. （2017海南高考）如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态。

现保持右极板不动，将左极板向左缓慢移动。

关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是（）A．F逐渐减小，T逐渐减小B．F逐渐增大，T逐渐减小C．F逐渐减小，T逐渐增大D．F逐渐增大，T逐渐增大【参考答案】.A【名师解析】平行板电容器的两极板竖直放置并分别与电源的正负极相连，两极板之间电压不变，现保持右极板不动，将左极板向左缓慢移动，由E=U/d可知，电场强度减小，小球所受的电场力大小F逐渐减小，由平衡条件可知绳子的拉力大小T逐渐减小，选项A正确。

2. 【2017·江苏卷】如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P'点，则由O点静止释放的电子( )（A）运动到P点返回（B）运动到P和P'点之间返回（C）运动到P'点返回（D）穿过P'点【参考答案】A【名师解析】设A、B两金属薄板之间的电势差为U1，B、C两金属薄板之间的电势差为U2，金属薄板之间的间距为d，电场强度为E，第一次由O点静止释放的电子恰好能运动到P点，根据动能定理，qU1-qU2=0，qU2=qEd，将C板向右平移到P’点，BC之间的电场强度不变，电势差增大，所以电子还是运动到P点速度减小为零然后返回，选项A正确BCD错误。

3.（2019全国理综II卷24）如图，两金属板P、Q水平放置，间距为d。

两金属板正中间有一水平放置的金属网G，PQG的尺寸相同。

G接地，PQ的电势均为ϕ（ϕ>0）。

高中物理电容题解析电容是高中物理中的一个重要概念，也是考试中常见的题型。

本文将通过具体题目的举例，分析电容题的考点和解题技巧，帮助高中学生更好地理解和应对这类题目。

1. 电容的定义和计算题目：一个电容器的电容为10μF，当电容器上施加1V的电压时，它所带的电荷量是多少？解析：这是一个简单的电容计算题。

根据电容的定义，电容C等于电荷量Q与电压V的比值，即C=Q/V。

根据题目中给出的电容和电压，可以得出电荷量Q=C*V=10μF*1V=10μC。

2. 电容的串并联题目：两个电容器，其电容分别为C1=5μF和C2=10μF，串联后的总电容是多少？并联后的总电容是多少？解析：这是一个电容的串并联题。

串联的电容器总电容等于各个电容器电容的倒数之和的倒数，即1/Ct=1/C1+1/C2，代入题目中的数值计算得到Ct=3.33μF。

并联的电容器总电容等于各个电容器电容的和，即Ct=C1+C2=15μF。

3. 电容的充放电过程题目：一个电容器的电容为20μF，当它与电源相连后，经过5秒钟充电，电容器上的电压达到12V。

如果断开电源，经过10秒钟，电容器上的电压降至多少？解析：这是一个电容的充放电过程题。

根据电容的充放电特性，充电过程中电容器上的电压Vt满足Vt=V(1-e^(-t/RC))，其中V是电源电压，t是时间，R是电路中的电阻，C是电容的电容量。

代入题目中的数值，可以计算得到Vt=12(1-e^(-5/(20*10^(-6)*R)))。

放电过程中，电容器上的电压Vt满足Vt=V*e^(-t/RC)，代入题目中的数值，可以计算得到Vt=12*e^(-10/(20*10^(-6)*R))。

以上是几个常见的电容题目，通过这些例子可以看出，电容题主要涉及电容的定义和计算、电容的串并联、电容的充放电过程等内容。

解题时，要注意理解题目所问的具体内容，运用相关的公式和知识进行计算和推导。

同时，还要注意单位的换算和计算过程的准确性。

1-6 电容器和电容【学习目标】1．理解电容器的电容，掌握平行板电容器的电容的决定因素．理解电容器的电容，掌握平行板电容器的电容的决定因素2．熟练应所学电场知识分析解决带电粒子在匀强电场中的运动问题．．熟练应所学电场知识分析解决带电粒子在匀强电场中的运动问题．3．掌握示波管工作原理．．掌握示波管工作原理．4．运用静电场的有关概念和规律解决物理问题．运用静电场的有关概念和规律解决物理问题【本讲重点】1．电容器的电容，平行板电容器的电容的决定因素．电容器的电容，平行板电容器的电容的决定因素2．带电粒子在匀强电场中的运动．带电粒子在匀强电场中的运动【本讲难点】电容器的电容电容器的电容 【考点点拨】1．对电容的理解．对电容的理解2．平行板电容器电容的决定因素．平行板电容器电容的决定因素3．电容器的动态分析．电容器的动态分析4．电容器与恒定电流相联系．电容器与恒定电流相联系5．带电粒子在电场中的平衡问题．带电粒子在电场中的平衡问题6．带电粒子（或带电体）在电场中的加速问题．带电粒子（或带电体）在电场中的加速问题 7．带电粒子（或带电体）在电场中的偏转问题．带电粒子（或带电体）在电场中的偏转问题8．带电粒子（或带电体）在电场中运动的综合问题．带电粒子（或带电体）在电场中运动的综合问题（3）带电粒子在电场中的偏转电场中的偏转如图所示，质量为m 电荷量为q 的带电粒子以平行于极板的初速度v 0射入长为L 版间距离为d 的平行版电容器间，两板间电压为的平行版电容器间，两板间电压为 U ，求射出时的偏移、偏转角．，求射出时的偏移、偏转角． ①侧移：①侧移：______________________________________________________千万不要死记公式，要清楚物理千万不要死记公式，要清楚物理过程，根据不同的已知条件，结论改用不同的表达形式（已知初速度、初动能、或加速电压等）． ②偏转角：②偏转角：______________________________________________________注意穿出时刻的末速度的反向注意穿出时刻的末速度的反向U L d v 0 m ，qy v t θ θ延长线与初速度方向交于中点位置，以上结论适用于带电粒子能从匀强磁场中穿出的情况．如果带电粒子没有从电场中穿出，此时水平位移不再等于板长L ，应根据情况进行分析．（二）重难点阐释5．带电微粒在电场和重力场的复合场中的运动．带电微粒在电场和重力场的复合场中的运动一般提到的带电粒子由于重力远小于它在电场中受到的电场力，所以其重力往往忽略不计，但当带电体但当带电体（或微粒）的重力跟电场力大小相差不大时，（或微粒）的重力跟电场力大小相差不大时，（或微粒）的重力跟电场力大小相差不大时，就不能忽略重力的作用了，这样的就不能忽略重力的作用了，这样的带电微粒在电场中可能处于静止，也可能做直线运动或曲线运动．带电微粒在电场中可能处于静止，也可能做直线运动或曲线运动．处理此类问题的基本思路，一是电场力当作力学中的一个力看待，然后按研究力学问题的基本方法，从力和运动或能量转换两条途径展开；二是把该物体看作处于电场和重力场同时存在的复合场中，对于这两种不同性质的场，同样可以用场强叠加原理处理．存在的复合场中，对于这两种不同性质的场，同样可以用场强叠加原理处理．二、高考要点精析（一）对电容的理解☆考点点拨电容是表示电容器容纳电荷本领的物理量．由电容器本身的介质特性与几何尺寸决定，与电容器是否带电，带电量的多少、板间电势差的大小等均无关．电容器是否带电，带电量的多少、板间电势差的大小等均无关．【例1】对电容C=Q/U ，以下说法正确的是：，以下说法正确的是：A ．电容器充电量越大，电容增加越大．电容器充电量越大，电容增加越大B ．电容器的电容跟它两极所加电压成反比．电容器的电容跟它两极所加电压成反比C ．电容器的电容越大，所带电量就越多．电容器的电容越大，所带电量就越多D ．对于确定的电容器，它所充的电量跟它两极板间所加电压的比值保持不变．对于确定的电容器，它所充的电量跟它两极板间所加电压的比值保持不变解析：解析：电容是表示电容器容纳电荷本领的物理量，电容是表示电容器容纳电荷本领的物理量，电容是表示电容器容纳电荷本领的物理量，与电容器是否带电，与电容器是否带电，与电容器是否带电，带电量的多少、带电量的多少、带电量的多少、板间板间电势差的大小等均无关．故D 正确．正确．答案：答案：D D☆考点精炼1．某一电容器标注的是：“300V 300V，，5μF ”，则下述说法正确的是，则下述说法正确的是 （ ））A ．该电容器可在300V 以下电压正常工作电压正常工作B ．该电容器只能在300V 电压时正常工作电压时正常工作C ．电压是200V 时，电容仍是5μFD ．使用时只需考虑工作电压，不必考虑电容器的引出线与电源的哪个极相连．使用时只需考虑工作电压，不必考虑电容器的引出线与电源的哪个极相连（二）平行板电容器电容的决定因素☆考点点拨平行板电容器的电容与板间距离d 成反比，与两半正对面积S 成正比，与板间介质的介电常数e 成正比，其决定式是：d s kd s C e p eµ=4 ☆考点精炼 2．1999年7月12日日本原子能公司所属敦贺湾核电站由于水管破裂导致高辐射冷却剂外流，在检测此次重大事故中应用了非电量变化（冷却剂（冷却剂 外泄使管中液面变化）转移为电信号的自动化测量技术转移为电信号的自动化测量技术..图是一种通过检测电容器电容的变化来检测液面高低的仪器原理图，容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管（塑料或橡皮）作为电介质，电容器的两个电极分别用导线接在指示器上，指示器上显示的是电容的大小，但从电容的大小就可知容器中液面位置的高低，但从电容的大小就可知容器中液面位置的高低，为此，为此，以下说法中正确的是以下说法中正确的是A ．如果指示器显示出电容增大了，则两电极正对面积增大，必液面升高．如果指示器显示出电容增大了，则两电极正对面积增大，必液面升高B ．如果指示器显示电容减小了，则两电极正对面积增大，必液面升高．如果指示器显示电容减小了，则两电极正对面积增大，必液面升高C ．如果指示器显示出电容增大了，则两电极正对面积减小，液面必降低．如果指示器显示出电容增大了，则两电极正对面积减小，液面必降低D ．如果指示器显示出电容减小了，则两电极正对面积增大，液面必降低．如果指示器显示出电容减小了，则两电极正对面积增大，液面必降低（三）电容器的动态分析☆考点点拨平行板电容器动态分析这类问题的关键在于弄清哪些是变量，哪些是不变量，在变量中哪些是自变量．哪些是因变量，同时注意理解平行板电容器演示实验现象的实质，一般分两种基本情况：一是电容器两极板的电势差U 保持不变（与电源连接）；二是电容器的带电量Q 保持不变（与电源断开）开）电容器和电源连接如图，改变板间距离、改变正对面积或改变板间电解质材料，改变正对面积或改变板间电解质材料，都会改变其都会改变其电容，从而可能引起电容器两板间电场的变化．这里一定要分清两种常见的变化：电容，从而可能引起电容器两板间电场的变化．这里一定要分清两种常见的变化：（1）电键K 保持闭合，则电容器两端的电压恒定（等于电源电动势），这种情况下带电量，C CU Q µ=而d d U E d S kd S C 14µ=µ=，e p e （2）充电后断开K ，保持电容器带电量Q 恒定，这种情况下s E s d U d s C e e e 1,,µµµ K 金属芯线金属芯线 导电液体导电液体电介质电介质 h【例4】一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电量很小）固定在P 点，如图所示，以E 表示两极板间的场强，U 表示电容器的电压，W 表示正电荷在P 点的电势能．若保持负极板不动，将正极板移到图中虚线所示的位置，则（示的位置，则（ ）A ．U 变小，E 不变不变B ．E 变大，W 变大变大C ．U 变小，W 不变不变D ．U 不变，W 不变不变（四）电容器与恒定电流相联系☆考点点拨在直流电路中，在直流电路中，电容器的充电过程非常短暂，电容器的充电过程非常短暂，电容器的充电过程非常短暂，除充电瞬间以外，电容器都可以视为断路．应除充电瞬间以外，电容器都可以视为断路．应该理解的是：电容器与哪部分电路并联，电容器两端的电压就必然与哪部分电路两端电压相等．等． P＋ －（五）带电粒子（或带电体）在电场中的平衡问题☆考点点拨 在历年高考试题中，常常是电场知识与力学知识联系起来考查．解答这一类题目的关键还是在力学上．当带电体在电场中处于平衡状态时，当带电体在电场中处于平衡状态时，只要在对物体进行受力分析时，只要在对物体进行受力分析时，只要在对物体进行受力分析时，注意分析带注意分析带电体所受的电场力，再应用平衡条件即可求解．电体所受的电场力，再应用平衡条件即可求解．☆考点精炼6．质量为m 的带正电小球A 悬挂在绝缘细线上，且处在场强为E 的匀强电场中，当小球A 静止时，细线与竖直方向成3030°角，°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为场力最小，则小球所带的电量应为A ．E mg 33B B．．E mg 3C ．E mg 2D D．．Emg 2 （六）带电粒子（或带电体）在电场中的加速问题 ☆考点点拨对于此类问题，对于此类问题，首先对物体受力分析，进而分析物体的运动情况（加速或减速，是直线还是首先对物体受力分析，进而分析物体的运动情况（加速或减速，是直线还是曲线运动等），常常用能量的观点求解．，常常用能量的观点求解．（1）若选用动能定理，则要分清有多少个力做功，是恒力功还是变力功，以及初态和末态的动能增量．的动能增量．（2）若选用能量守恒定律，则要分清有多少种形式的能在转化，哪种能量是增加的，那种能量是减少的．能量是减少的．☆考点精炼7．如图所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图所示．电子原来静止在左极板小孔处．（不计重力作用）下列说法中正确的是（不计重力作用）下列说法中正确的是A ．从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上运动，直到打到右极板上 B ．从t=0时刻释放电子，电子可能在两板间往复运动间往复运动 C ．从t=T /4时刻释放电子，电子可能在两板间振动，也可能打到右极板上板间振动，也可能打到右极板上D ．从t=3T /8时刻释放电子，电子必将打到左极板上时刻释放电子，电子必将打到左极板上（七）带电粒子（或带电体）在电场中的偏转问题☆考点点拨如图所示，质量为m 电荷量为q 的带电粒子以平行于极板的初速度v 0射入长L 板间距离为d 的平行板电容器间，两板间电压为U ，求射出时的侧移、偏转角和动能增量等．，求射出时的侧移、偏转角和动能增量等．解题方法：分解为两个独立的分运动：平行极板的匀速运动（运动时间由此分运动决定）t v L 0=，垂直极板的匀加速直线运动，221at y =，at v y =，md qU a =．偏角：0tan v v y =q ，推论：q tan 2L y =． 穿越电场过程的动能增量：ΔE K =qEy （注意，一般来说不等于qU ） U L d v 0 m ，q y v t θ θ-U 0 U 0 O T 2T t φ☆考点精炼（八）带电粒子（或带电体）在电场中运动的综合问题☆考点点拨 当带电体的重力和电场力大小可以相比时，不能再将重力忽略不计．这时研究对象经常被称为“带电微粒”、“带电尘埃”、“带电小球”等等．这时的问题实际上变成一个力学问题，只是在考虑能量守恒的时候需要考虑到电势能的变化．恒的时候需要考虑到电势能的变化．【例9】 已知如图，水平放置的平行金属板间有匀强电场．一根长l的绝缘细绳一端固定在O 点，另一端系有质量为m 并带有一定电荷的小球．小球原来静止在C 点．当给小球一个水平冲量后，它可以在竖直面内绕O 点做匀速圆周运动．若将两板间的电压增大为原来的3倍，求：要使小球从C 点开始在竖直面内绕O 点做圆周运动，至少要给小球多大的水平冲量？在这种情况下，在小球运动过程中细绳所受的最大拉力是多大？大拉力是多大？ - + O C知识点一电容器的电容电容器的电容是用比值法来定义的，它与电量、电压无关，仅由电容器本身决定。

电容器---高中物理模块典型题归纳（含详细答案）一、单选题1.如图所示，平行板电容器C和电阻组成电路，当减小电容器极板间的距离时，则（）A.在回路中有从a经R流向b的电流B.在回路中有从b经R流向a的电流C.回路中无电流D.回路中的电流方向无法确定2.如图中所示，平行板电容器的极板A与一灵敏的静电计相接，极板B接地，若极板B稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是（）A.两极板间的电压不变，极板上的电量变大B.两极板间的电压不变，极板上的电量减小C.极板上的电量几乎不变，两极板间的电压变大D.极板上的电量几乎不变，两极板间的电压变小3.如图，平行板电容器两极板M、N相距d，两极板分别与电压为U的恒定电源两极连接，极板M带正电，现有一质量为m的带电油滴在极板中央处于静止状态，且此时极板带电荷量与油滴带电荷量的比值为k，则（）A.油滴带正电B.油滴带电荷量为C.电容器的电容为D.将极板N向下缓慢移动一小段距离，油滴将向上运动4.一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是（）A.C和U均增大B.C增大，U减小C.C减小，U增大D.C和U均减小5.某电容器上标有“1.5μF 9V”，则表示该电容器（）A.只有在9V的电压下它的电容才是1.5μFB.只有在9V的电压时，电容器才能正常工作C.所加的电压不应超过9VD.当它的电压为4.5V时，它的电容变为0.75μF6.下列关于电容器的说法中，正确的是（）A.电容越大的电容器，带电荷量也一定越多B.电容器不带电时，其电容为零C.两个电容器的带电荷量相等时，两板间电势差较大的电容器的电容较大D.电容器的电容跟它是否带电无关7.LC振荡电路中，某时刻磁场方向如图所示，则下列说法中正确的是（）A.若磁场正在减弱，则电容器上极板带负电B.若电容器正在放电，则电容器上极板带负电C.若电容器上极板带正电，则线圈中电流正在增大D.若电容器正在充电，则自感电动势正在阻碍电流增大8.两个较大的平行板A、B相距为d，分别接在电压为U的电源正负极上，开关S闭合时质量为m，带电量为﹣q的油滴恰好静止在两板之间，如图所示，在保持其他条件不变的情况下，将两板非常缓慢地水平错开一些，以下说法正确的是（）A.油滴将向上运动，电流计中的电流从b流向aB.油滴将下运动，电流计中的电流从a流向bC.油滴静止不动，电流计中的电流从a流向bD.油滴静止不动，电流计中无电流流过9.如图所示，平行板电容器经开关S与电池连接，a处有一电荷量非常小的点电荷，S是闭合的，φa表示a点的电势，F表示点电荷受到的电场力.现将电容器的B板向下稍微移动，使两板间的距离增大，则（）A.φa变大，F变大B.φa变大，F变小C.φa不变，F不变D.φa不变，F变小10.如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A.保持d不变，减小S，则C变小，θ变大B.保持d不变，减小S，则C变大，θ变大C.保持S不变，增大d，则C变小，θ变小D.保持S不变，增大d，则C变大，θ变大二、多选题11.如图所示，平行板电容器AB两极板水平放置，现将其接在直流电源上，已知A板和电源正极相连．当开关接通时．一带电油滴悬浮于两板之间的P点，为使油滴能向上运动，则下列措施可行的是（）A.将开关断开，将B板下移一段距离B.将开关断开，将AB板左右错开一段距离C.保持开关闭合，将AB板左右错开一段距离D.保持开关闭合，将A板下移一段距离12.一个空气平行板电容器，极板间正对面积为S，板间距为d，充以电量Q后两板间电压为U，为使电容器的电容加倍，可采用的办法有（）A.将电压变为B.将电量变为2QC.将极板正对面积变为2SD.两板间充入介电常数为原来2倍的电介质13.如图所示，用静电计可以测量已充电的平行板电容器两极之间的电势差，现使B板带正电，A板带负电，则下列说法正确的是（）A.将A板稍微向右移，静电计指针张角将变小B.若将A板稍微向上移，静电计指针张角将变小C.若将A板拿走，静电计指针张角不为零D.若将玻璃板插入两极板之间，静电计指针张角将变小14.如图,电容器两板间有一负电荷q静止，使q向上运动的措施是( )A.两板间距离增大B.两板间距离减少C.两板相对面积减小D.更换一个电压更大的电源15.如图所示，用静电计测量带电的平行板电容器两极板(相互正对)间的电势差时，保持平行板电容器两极板距离不变，若把B极板向上移动少许，则（）A.电容器的电容不变B.两极板间的电场强度变大C.静电计的张角增大D.两极板所带的电荷量增大16.特斯拉线圈是一种制造人工闪电的装置，如图是该装置的简化结构图，金属顶端和大地构成一个持殊的电容器，顶端放电后由电荷补充线圈给顶端补充因放电而流失的电荷，因而能持续的放电。

电容器专题（例题及练习）一、例题部分例题1、如图所示，平行板电容器的两极板A、B接于电池两极，一带正电的小球悬挂在电容器内部，闭合S，电容器充电，这时悬线偏离竖直方向的夹角为θ．（AD）A．保持S闭合，将A板向B板靠近，则θ增大B．保持S闭合，将A板向B板靠近，则θ不变C．断开S，将A板向B板靠近，则θ增大D．断开S，将A板向B板靠近，则θ不变例题2、如图所示，让平行板电容器带电后，静电计的指针偏转一定角度,若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（ A ）A、一定减小B、一定增大C、一定不变D、可能不变例题3、如图所示电路中，电源电动势ε=10V，内阻r=1Ω，电容器电容C1=C2=30μF，电阻R1=3Ω，R2=6Ω，开关K先闭合，待电路中电流稳定后再断开K，问断开开关K后，流过电阻R1的电量是多少？A、C两点的电势如何变化？分析与解：我们从电路上看到，开关由闭合到断开，电容器上的电压发生变化，使电容器所带电量发生变化，这个变化要通过电容的充放电来实现，如果这个充放电电流要经过R1，那么我们就可以通过电容器带电量的变化来确定通过R1的电量。

当K断开,稳定后,电路中没有电流,C1上板与A点等势，C点与B点等势，C1、C2两端电压均为电源电动势，所以Q 1'=C 1ε=30×10-6×10=3.0×10-4库Q 2=C 2ε=30×10-6×10 =3.0×10-4库且两电容带电均为上正下负所以K 断开后C 1继续充电，充电量△Q 1=Q 1'-Q 1=3.0×10-4-1.8×10-4-=1.2×10-4库 这些电荷连同Ｃ２所充电量都要通过R １,故通过R １的电量Q=△Q 1+Q 2=1.2×10-4+3.0×10-4=4.2×10-4库A 点电势U A =10V, C 点电势U C =0V ，所以A 点电势升高,C 点电势降低.例题4、电源内阻r=2Ω，R 1=8Ω，R 2=10Ω，K 1闭合，K 2断开时，在相距d=70cm ，水平放置的固定金属板AB 间有一质量m=1.0g ，带电量为q=7×10—5C 的带负电的微粒，恰好静止在AB 两板中央的位置上，求（1）电源的电动势（2）将K 1断开0.1s 后，又将K 2闭合，微粒再经过多长时间与极板相碰。
