烫金工艺基础知识

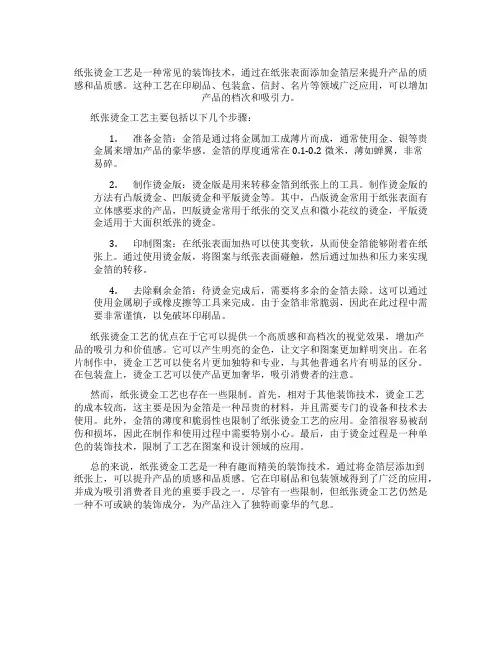

纸张烫金工艺是一种常见的装饰技术，通过在纸张表面添加金箔层来提升产品的质感和品质感。

这种工艺在印刷品、包装盒、信封、名片等领域广泛应用，可以增加产品的档次和吸引力。

纸张烫金工艺主要包括以下几个步骤：1.准备金箔：金箔是通过将金属加工成薄片而成，通常使用金、银等贵金属来增加产品的豪华感。

金箔的厚度通常在0.1-0.2微米，薄如蝉翼，非常易碎。

2.制作烫金版：烫金版是用来转移金箔到纸张上的工具。

制作烫金版的方法有凸版烫金、凹版烫金和平版烫金等。

其中，凸版烫金常用于纸张表面有立体感要求的产品，凹版烫金常用于纸张的交叉点和微小花纹的烫金，平版烫金适用于大面积纸张的烫金。

3.印制图案：在纸张表面加热可以使其变软，从而使金箔能够附着在纸张上。

通过使用烫金版，将图案与纸张表面碰触，然后通过加热和压力来实现金箔的转移。

4.去除剩余金箔：待烫金完成后，需要将多余的金箔去除。

这可以通过使用金属刷子或橡皮擦等工具来完成。

由于金箔非常脆弱，因此在此过程中需要非常谨慎，以免破坏印刷品。

纸张烫金工艺的优点在于它可以提供一个高质感和高档次的视觉效果，增加产品的吸引力和价值感。

它可以产生明亮的金色，让文字和图案更加鲜明突出。

在名片制作中，烫金工艺可以使名片更加独特和专业，与其他普通名片有明显的区分。

在包装盒上，烫金工艺可以使产品更加奢华，吸引消费者的注意。

然而，纸张烫金工艺也存在一些限制。

首先，相对于其他装饰技术，烫金工艺的成本较高，这主要是因为金箔是一种昂贵的材料，并且需要专门的设备和技术去使用。

此外，金箔的薄度和脆弱性也限制了纸张烫金工艺的应用。

金箔很容易被刮伤和损坏，因此在制作和使用过程中需要特别小心。

最后，由于烫金过程是一种单色的装饰技术，限制了工艺在图案和设计领域的应用。

总的来说，纸张烫金工艺是一种有趣而精美的装饰技术，通过将金箔层添加到纸张上，可以提升产品的质感和品质感。

它在印刷品和包装领域得到了广泛的应用，并成为吸引消费者目光的重要手段之一。

烫金工艺是一种不用油墨的特种印刷工艺。

所谓烫金是指在一定的温度和压力下将电化铝箔烫印到承印物表面的工艺过程…近年来书刊印刷，我国轻工、包装印刷行业发展迅速，商品的包装装潢已成为促进商品流通的重要手段。

从烟、酒、药品、食品到服装、化妆品等日常生活的各个领域已无不反映出包装装潢印刷发展的迅猛势头，因而导致印刷市场的竞争越来越激烈。

为了提高印刷品的附加值和科技含量，印后整饰越来越受到人们的重视。

时下，尽管由于科技的发展裁切，印后整饰工艺不断创新，出现了冷烫印、全息定位烫印等多种新工艺，但传统烫金（亦称烫印）作为印后整饰中的重要工艺，对印刷品起着独特的装饰作用，并没有受到冷落其他包装，相反仍备受人们的关注和偏爱。

因此，很有必要继续对烫金工艺进行探讨。

1烫金烫金是一种不用油墨的特种印刷工艺。

所谓烫金是指在一定的温度和压力下将电化铝箔烫印到承印物表面的工艺过程。

包装防伪电化铝烫印的图文呈现出强烈的金属光泽，色彩鲜艳夺目、永不褪色。

尤其是金银电化铝，以其富丽堂皇、精致高雅的装潢点缀了印刷品表面，增强了印品的艺术性唐山玉印，起到了突出主题的宣传效果；其光亮程度大大超过了印金和印银，使产品具有高档的感觉和给人以美的享受。

同时由于电化铝具有优良的物理、化学性能，起到了保护印品的作用，所以烫金工艺被广泛地应用于高档、精美的包装装潢商标、挂历和书刊封面等印刷品上；其次，电化铝烫印范围非常广泛人物，从一般书籍封面、商标图案、宣传广告、塑料制品到日用百货，从纸张到皮革、棉布等；再则，烫金是一种干式加工方法，工件烫金后可立即包装、运输。

所以，烫金技术目前被广泛地采用印前工艺，烫印的适用范围还在不断扩大。

2烫金工艺由于电化铝箔质量的优劣、规格、型号等都会影响到烫印质量，因此，科学合理选用电化铝箔是提高烫金工艺质量的先决条件。

要想正确地选用电化铝箔，必须首先了解它的组成和烫印机理。

1）电化铝箔组成烫金的主要材料是电化铝（也称金箔），它是以涤纶薄膜为片基柯达，涂上醇溶性染色树脂层，经真空喷镀金属铝，再涂上胶粘层而制成。

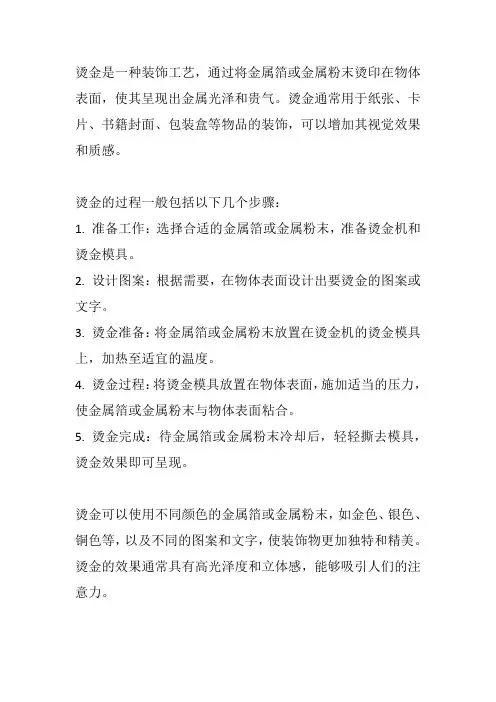

烫金是一种装饰工艺，通过将金属箔或金属粉末烫印在物体表面，使其呈现出金属光泽和贵气。

烫金通常用于纸张、卡片、书籍封面、包装盒等物品的装饰，可以增加其视觉效果和质感。

烫金的过程一般包括以下几个步骤：
1. 准备工作：选择合适的金属箔或金属粉末，准备烫金机和烫金模具。

2. 设计图案：根据需要，在物体表面设计出要烫金的图案或文字。

3. 烫金准备：将金属箔或金属粉末放置在烫金机的烫金模具上，加热至适宜的温度。

4. 烫金过程：将烫金模具放置在物体表面，施加适当的压力，使金属箔或金属粉末与物体表面粘合。

5. 烫金完成：待金属箔或金属粉末冷却后，轻轻撕去模具，烫金效果即可呈现。

烫金可以使用不同颜色的金属箔或金属粉末，如金色、银色、铜色等，以及不同的图案和文字，使装饰物更加独特和精美。

烫金的效果通常具有高光泽度和立体感，能够吸引人们的注意力。

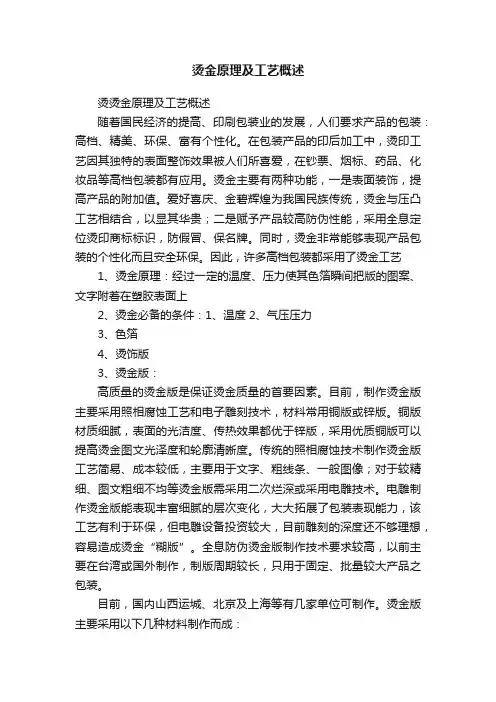

烫金原理及工艺概述烫烫金原理及工艺概述随着国民经济的提高、印刷包装业的发展，人们要求产品的包装：高档、精美、环保、富有个性化。

在包装产品的印后加工中，烫印工艺因其独特的表面整饰效果被人们所喜爱，在钞票、烟标、药品、化妆品等高档包装都有应用。

烫金主要有两种功能，一是表面装饰，提高产品的附加值。

爱好喜庆、金碧辉煌为我国民族传统，烫金与压凸工艺相结合，以显其华贵；二是赋予产品较高防伪性能，采用全息定位烫印商标标识，防假冒、保名牌。

同时，烫金非常能够表现产品包装的个性化而且安全环保。

因此，许多高档包装都采用了烫金工艺1、烫金原理：经过一定的温度、压力使其色箔瞬间把版的图案、文字附着在塑胶表面上2、烫金必备的条件：1、温度 2、气压压力3、色箔4、烫饰版3、烫金版：高质量的烫金版是保证烫金质量的首要因素。

目前，制作烫金版主要采用照相腐蚀工艺和电子雕刻技术，材料常用铜版或锌版。

铜版材质细腻，表面的光洁度、传热效果都优于锌版，采用优质铜版可以提高烫金图文光泽度和轮廓清晰度。

传统的照相腐蚀技术制作烫金版工艺简易、成本较低，主要用于文字、粗线条、一般图像；对于较精细、图文粗细不均等烫金版需采用二次烂深或采用电雕技术。

电雕制作烫金版能表现丰富细腻的层次变化，大大拓展了包装表现能力，该工艺有利于环保，但电雕设备投资较大，目前雕刻的深度还不够理想，容易造成烫金“糊版”。

全息防伪烫金版制作技术要求较高，以前主要在台湾或国外制作，制版周期较长，只用于固定、批量较大产品之包装。

目前，国内山西运城、北京及上海等有几家单位可制作。

烫金版主要采用以下几种材料制作而成：(1)．矽胶版（胶轮）：适用一般塑胶外壳，厚度一般1.5MM,适用温度180℃-380℃(2)．铜版：适用大量、压深之烫金，耐用。

温度120℃-180℃(3)．锌版：不耐高温、高压，适用温度120℃-150℃(4)．钢版：已未使用(5)．镁合金版：已未使用4 色箔：(1)、色箔的厚度：色箔的厚度为6U-35U，工厂一般用12U色少烫饰.色箔厚烫饰字体糊，薄较清楚。

烫金工艺的概念
烫金工艺是一种将金属箔（通常是金箔）通过加热和压力的方式，将其转移到物体表面的装饰工艺。

它可以用于在纸张、皮革、塑料、织物等材料上创造金属的装饰效果，使得物体具有更高的质感和视觉吸引力。

烫金工艺的实施过程通常涉及以下几个步骤：
1. 制作烫金模版：在模版上雕刻或印制想要的图案，通常使用金属材料制成。

2. 加热烫金工具：烫金工具通常是一个金属板，被加热至一定温度，以将金箔转移到物体表面。

3. 准备金箔：将金箔切割成所需的大小和形状。

4. 施加热和压力：将金箔放置在物体表面，然后通过加热烫金工具，施加一定的压力，使金箔粘附在物体上。

5. 去除多余的金箔：使用刷子或软布清除未附着在物体上的多余金箔。

6. 完成和修饰：根据需要，可以对烫金区域进行进一步的修饰，如涂上保护涂层或使用其他装饰手法。

烫金工艺常被应用在卡片、礼品盒、书籍封面、信封、衣物、鞋和包等各种产品上，以增加其豪华感和品质感。

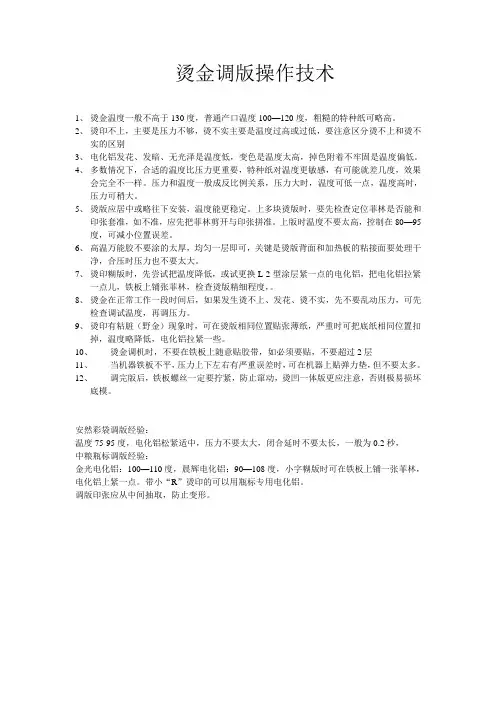

烫金调版操作技术1、烫金温度一般不高于130度，普通产口温度100—120度，粗糙的特种纸可略高。

2、烫印不上，主要是压力不够，烫不实主要是温度过高或过低，要注意区分烫不上和烫不实的区别3、电化铝发花、发暗、无光泽是温度低，变色是温度太高，掉色附着不牢固是温度偏低。

4、多数情况下，合适的温度比压力更重要，特种纸对温度更敏感，有可能就差几度，效果会完全不一样。

压力和温度一般成反比例关系，压力大时，温度可低一点，温度高时，压力可稍大。

5、烫版应居中或略往下安装，温度能更稳定。

上多块烫版时，要先检查定位菲林是否能和印张套准，如不准，应先把菲林剪开与印张拼准。

上版时温度不要太高，控制在80—95度，可减小位置误差。

6、高温万能胶不要涂的太厚，均匀一层即可，关键是烫版背面和加热板的粘接面要处理干净，合压时压力也不要太大。

7、烫印糊版时，先尝试把温度降低，或试更换L-2型涂层紧一点的电化铝，把电化铝拉紧一点儿，铁板上铺张菲林，检查烫版精细程度，。

8、烫金在正常工作一段时间后，如果发生烫不上、发花、烫不实，先不要乱动压力，可先检查调试温度，再调压力。

9、烫印有粘脏（野金）现象时，可在烫版相同位置贴张薄纸，严重时可把底纸相同位置扣掉，温度略降低，电化铝拉紧一些。

10、烫金调机时，不要在铁板上随意贴胶带，如必须要贴，不要超过2层11、当机器铁板不平，压力上下左右有严重误差时，可在机器上贴弹力垫，但不要太多。

12、调完版后，铁板螺丝一定要拧紧，防止窜动，烫凹一体版更应注意，否则极易损坏底模。

安然彩袋调版经验：温度75-95度，电化铝松紧适中，压力不要太大，闭合延时不要太长，一般为0.2秒，中粮瓶标调版经验：金光电化铝：100—110度，晨辉电化铝：90—108度，小字糊版时可在铁板上铺一张菲林，电化铝上紧一点。

带小“R”烫印的可以用瓶标专用电化铝。

调版印张应从中间抽取，防止变形。

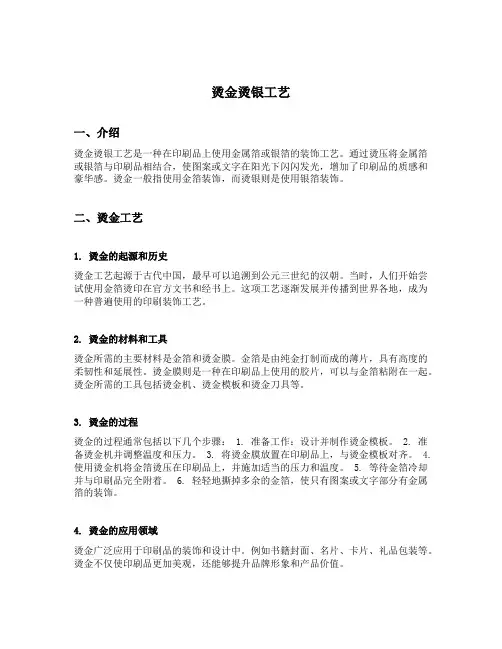

烫金烫银工艺一、介绍烫金烫银工艺是一种在印刷品上使用金属箔或银箔的装饰工艺。

通过烫压将金属箔或银箔与印刷品相结合，使图案或文字在阳光下闪闪发光，增加了印刷品的质感和豪华感。

烫金一般指使用金箔装饰，而烫银则是使用银箔装饰。

二、烫金工艺1. 烫金的起源和历史烫金工艺起源于古代中国，最早可以追溯到公元三世纪的汉朝。

当时，人们开始尝试使用金箔烫印在官方文书和经书上。

这项工艺逐渐发展并传播到世界各地，成为一种普遍使用的印刷装饰工艺。

2. 烫金的材料和工具烫金所需的主要材料是金箔和烫金膜。

金箔是由纯金打制而成的薄片，具有高度的柔韧性和延展性。

烫金膜则是一种在印刷品上使用的胶片，可以与金箔粘附在一起。

烫金所需的工具包括烫金机、烫金模板和烫金刀具等。

3. 烫金的过程烫金的过程通常包括以下几个步骤： 1. 准备工作：设计并制作烫金模板。

2. 准备烫金机并调整温度和压力。

3. 将烫金膜放置在印刷品上，与烫金模板对齐。

4. 使用烫金机将金箔烫压在印刷品上，并施加适当的压力和温度。

5. 等待金箔冷却并与印刷品完全附着。

6. 轻轻地撕掉多余的金箔，使只有图案或文字部分有金属箔的装饰。

4. 烫金的应用领域烫金广泛应用于印刷品的装饰和设计中。

例如书籍封面、名片、卡片、礼品包装等。

烫金不仅使印刷品更加美观，还能够提升品牌形象和产品价值。

三、烫银工艺1. 烫银与烫金的区别烫银与烫金采用类似的工艺流程，但使用的材料不同。

烫银使用的是银箔，而烫金使用的是金箔。

由于银箔的颜色较金箔浅，烫银工艺常常被用于制作更加高雅和精致的印刷品。

2. 烫银的特点和优势烫银装饰的印刷品具有闪亮的银色光泽，给人一种高贵和华丽的感觉。

与烫金相比，烫银的颜色更加温和，能够更好地融入设计中。

烫银还具有抗氧化和耐久性强的特点，保持良好的视觉效果。

3. 烫银与烫金的搭配应用烫银和烫金可以同时应用于同一件印刷品中，以创造更加丰富和多样化的视觉效果。

例如，在一个设计中，可以使用烫金装饰主题图案，然后使用烫银装饰文字部分，以突出文字的重要性。

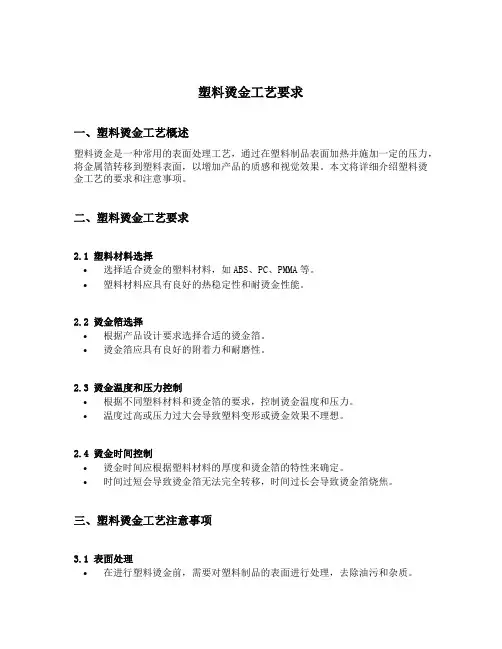

塑料烫金工艺要求一、塑料烫金工艺概述塑料烫金是一种常用的表面处理工艺，通过在塑料制品表面加热并施加一定的压力，将金属箔转移到塑料表面，以增加产品的质感和视觉效果。

本文将详细介绍塑料烫金工艺的要求和注意事项。

二、塑料烫金工艺要求2.1 塑料材料选择•选择适合烫金的塑料材料，如ABS、PC、PMMA等。

•塑料材料应具有良好的热稳定性和耐烫金性能。

2.2 烫金箔选择•根据产品设计要求选择合适的烫金箔。

•烫金箔应具有良好的附着力和耐磨性。

2.3 烫金温度和压力控制•根据不同塑料材料和烫金箔的要求，控制烫金温度和压力。

•温度过高或压力过大会导致塑料变形或烫金效果不理想。

2.4 烫金时间控制•烫金时间应根据塑料材料的厚度和烫金箔的特性来确定。

•时间过短会导致烫金箔无法完全转移，时间过长会导致烫金箔烧焦。

三、塑料烫金工艺注意事项3.1 表面处理•在进行塑料烫金前，需要对塑料制品的表面进行处理，去除油污和杂质。

•表面处理可以采用清洗、喷砂等方式。

3.2 烫金模具制作•根据产品设计要求，制作适用于塑料烫金的模具。

•模具制作应精确，以保证烫金效果的准确性和一致性。

3.3 烫金操作技巧•操作人员应经过专业培训，掌握烫金操作技巧。

•烫金时要均匀施加压力，避免出现烫金不均匀或烫金箔脱落的情况。

3.4 烫金效果检验•烫金完成后，需要对烫金效果进行检验。

•检验时要注意检查烫金箔的附着力、烫金图案的清晰度等。

四、塑料烫金工艺优缺点4.1 优点•塑料烫金可以增加产品的质感和视觉效果，提升产品的附加值。

•烫金图案可以根据设计要求进行自由搭配和组合。

4.2 缺点•烫金工艺对塑料材料的要求较高，不适用于所有塑料制品。

•烫金过程中可能会导致塑料变形或烫金箔脱落的问题。

五、结论塑料烫金工艺是一种常用的表面处理工艺，通过选择合适的塑料材料、烫金箔以及控制烫金温度、压力和时间等参数，可以获得理想的烫金效果。

在进行塑料烫金前，需要进行表面处理和制作合适的烫金模具，操作人员应具备专业技能并进行烫金效果的检验。
