汽车点焊焊接基础知识

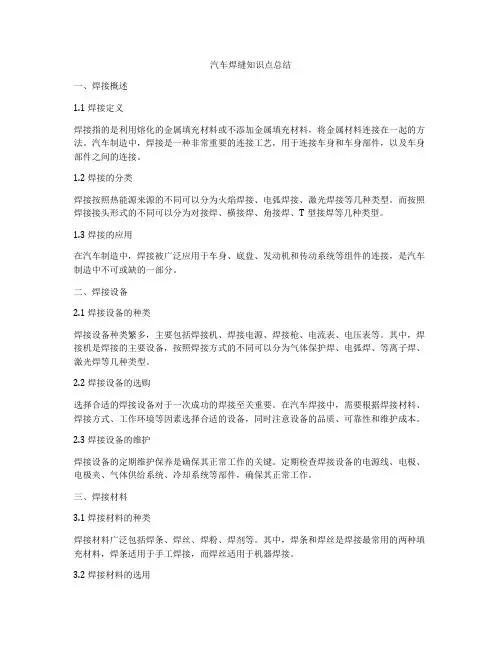

汽车焊缝知识点总结一、焊接概述1.1 焊接定义焊接指的是利用熔化的金属填充材料或不添加金属填充材料，将金属材料连接在一起的方法。

汽车制造中，焊接是一种非常重要的连接工艺，用于连接车身和车身部件，以及车身部件之间的连接。

1.2 焊接的分类焊接按照热能源来源的不同可以分为火焰焊接、电弧焊接、激光焊接等几种类型。

而按照焊接接头形式的不同可以分为对接焊、横接焊、角接焊、T型接焊等几种类型。

1.3 焊接的应用在汽车制造中，焊接被广泛应用于车身、底盘、发动机和传动系统等组件的连接，是汽车制造中不可或缺的一部分。

二、焊接设备2.1 焊接设备的种类焊接设备种类繁多，主要包括焊接机、焊接电源、焊接枪、电流表、电压表等。

其中，焊接机是焊接的主要设备，按照焊接方式的不同可以分为气体保护焊、电弧焊、等离子焊、激光焊等几种类型。

2.2 焊接设备的选购选择合适的焊接设备对于一次成功的焊接至关重要。

在汽车焊接中，需要根据焊接材料、焊接方式、工作环境等因素选择合适的设备，同时注意设备的品质、可靠性和维护成本。

2.3 焊接设备的维护焊接设备的定期维护保养是确保其正常工作的关键。

定期检查焊接设备的电源线、电极、电极夹、气体供给系统、冷却系统等部件，确保其正常工作。

三、焊接材料3.1 焊接材料的种类焊接材料广泛包括焊条、焊丝、焊粉、焊剂等。

其中，焊条和焊丝是焊接最常用的两种填充材料，焊条适用于手工焊接，而焊丝适用于机器焊接。

3.2 焊接材料的选用选择合适的焊接材料是确保焊接质量的重要因素。

在汽车焊接中，通常需要考虑焊接材料的化学成分、机械性能、焊接方式等因素，选择合适的焊接材料。

3.3 焊接材料的储存正确的储存焊接材料可以避免其受潮、氧化和变质。

焊接材料通常应储存在干燥通风处，避免日晒、雨淋和受潮，储存期限一般不超过六个月。

四、焊接工艺4.1 焊接准备在进行焊接前，需要对焊接材料进行清洁、预热、除锈、装夹等工艺准备工作。

此外，还需要根据焊接材料和工件的不同选择适合的焊接方法和参数。

一、电阻焊焊接原理电阻焊焊接原理：焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法称为电阻焊。

电阻焊具有生产效率高、低成本、节省材料、易于自动化等特点，因此广泛应用于航空、航天、能源、电子、汽车、轻工等各工业部门，是重要的焊接工艺之一。

一、焊接热的产出及影响因素点焊时产生的热量由下式决定：Q=I2Rt（J）————（1）式中：Q——产生的热量（J）、I——焊接电流（A）、R——电极间电阻（欧姆）、t——焊接时间（s）1.电阻R及影响R的因素电极间电阻包括工件本身电阻Rw，两工件间接触电阻Rc，电极与工件间接触电阻Rew.即R=2Rw+Rc+2Rew——（2）当工件和电极一定时，工件的电阻取决与它的电阻率.因此，电阻率是被焊材料的重要性能.电阻率高的金属其导电性差（如不锈钢）电阻率低的金属其导电性好（如铝合金）。

因此，点焊不锈钢时产热易而散热难，点焊铝合金时产热难而散热易.点焊时，前者可用较小电流（几千安培），而后者就必须用很大电流（几万安培）。

电阻率不仅取决与金属种类，还与金属的热处理状态、加工方式及温度有关。

接触电阻存在的时间是短暂，一般存在于焊接初期，由两方面原因形成：1）工件和电极表面有高电阻系数的氧化物或脏物质层，会使电流遭到较大阻碍。

过厚的氧化物和脏物质层甚至会使电流不能导通。

2）在表面十分洁净的条件下，由于表面的微观不平度，使工件只能在粗糙表面的局部形成接触点。

在接触点处形成电流线的收拢。

由于电流通路的缩小而增加了接触处的电阻。

电极与工件间的电阻Rew与Rc和Rw相比，由于铜合金的电阻率和硬度一般比工件低，因此很小，对熔核形成的影响更小，我们较少考虑它的影响。

2.焊接电流的影响从公式（1）可见，电流对产热的影响比电阻和时间两者都大。

因此，在焊接过程中，它是一个必须严格控制的参数。

引起电流变化的主要原因是电网电压波动和交流焊机次级回路阻抗变化。

阻抗变化是因为回路的几何形状变化或因在次级回路中引入不同量的磁性金属。

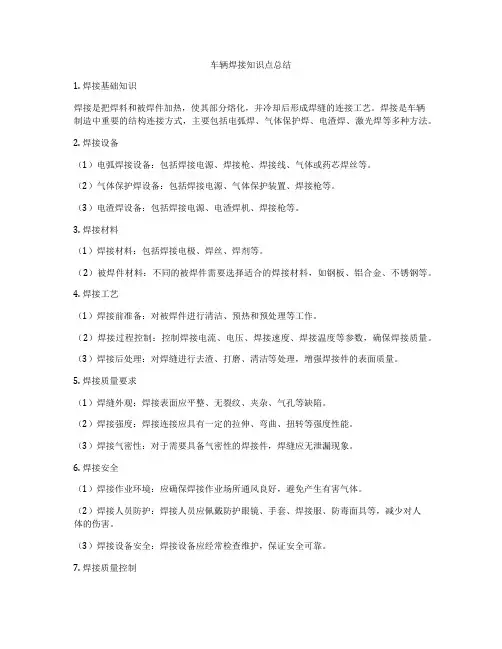

车辆焊接知识点总结1. 焊接基础知识焊接是把焊料和被焊件加热，使其部分熔化，并冷却后形成焊缝的连接工艺。

焊接是车辆制造中重要的结构连接方式，主要包括电弧焊、气体保护焊、电渣焊、激光焊等多种方法。

2. 焊接设备（1）电弧焊接设备：包括焊接电源、焊接枪、焊接线、气体或药芯焊丝等。

（2）气体保护焊设备：包括焊接电源、气体保护装置、焊接枪等。

（3）电渣焊设备：包括焊接电源、电渣焊机、焊接枪等。

3. 焊接材料（1）焊接材料：包括焊接电极、焊丝、焊剂等。

（2）被焊件材料：不同的被焊件需要选择适合的焊接材料，如钢板、铝合金、不锈钢等。

4. 焊接工艺（1）焊接前准备：对被焊件进行清洁、预热和预处理等工作。

（2）焊接过程控制：控制焊接电流、电压、焊接速度、焊接温度等参数，确保焊接质量。

（3）焊接后处理：对焊缝进行去渣、打磨、清洁等处理，增强焊接件的表面质量。

5. 焊接质量要求（1）焊缝外观：焊接表面应平整、无裂纹、夹杂、气孔等缺陷。

（2）焊接强度：焊接连接应具有一定的拉伸、弯曲、扭转等强度性能。

（3）焊接气密性：对于需要具备气密性的焊接件，焊缝应无泄漏现象。

6. 焊接安全（1）焊接作业环境：应确保焊接作业场所通风良好，避免产生有害气体。

（2）焊接人员防护：焊接人员应佩戴防护眼镜、手套、焊接服、防毒面具等，减少对人体的伤害。

（3）焊接设备安全：焊接设备应经常检查维护，保证安全可靠。

7. 焊接质量控制（1）焊接工艺控制：对焊接过程中的参数进行严格控制，确保焊接质量。

（2）焊接检测：通过X射线检测、超声波检测、磁粉检测等手段，对焊接缺陷进行检测和评定。

（3）焊接过程记录：对每一次焊接过程进行记录，建立焊接质量档案，追溯焊接质量及责任。

8. 焊接应用（1）车身焊接：包括车身框架、车身板件、承重结构等部位的焊接。

（2）车辆底盘焊接：包括底盘组件的焊接，如横梁、悬挂件等。

（3）车辆动力系统焊接：包括发动机、传动系统等部位的焊接。

汽车焊装工艺知识点总结一、焊接概述焊接是一种通过热量和/或压力将材料永久连接在一起的工艺。

在汽车制造中，焊接是一项重要的工艺，用于连接汽车各个部件，如车身、底盘、发动机等。

焊接工艺在汽车制造过程中起着至关重要的作用，因为它可以确保汽车组件的稳固连接，从而保证汽车的安全和可靠性。

二、焊接类型1. 点焊点焊是一种常用的汽车焊接方法，它使用电流和压力在两个金属表面之间形成一个小的焊点来连接两个部件。

点焊通常用于连接汽车车身和底盘等部件，以确保它们能够牢固地连接在一起。

2. 熔化焊熔化焊是一种将金属材料熔化并连接在一起的焊接方法，包括氩弧焊、保护气体焊和电弧焊等。

在汽车焊接中，熔化焊通常用于连接车身和其他部件，以确保汽车的结构牢固和耐用。

3. 焊接接头类型焊接接头通常分为角接头、对接头、搭接头和T型接头等。

在汽车焊接中，不同类型的接头会影响焊接质量和连接强度，因此需要根据要连接的部件选择合适的接头类型。

4. 焊接电流和电压在汽车焊接过程中，焊接电流和电压是非常重要的参数。

通过正确地调节电流和电压，可以确保焊接质量，避免出现焊缝质量不良、材料变形等问题。

三、焊接设备1. 焊接机焊接机是实现焊接过程中的重要设备，通常分为手工焊机和自动焊机两种类型。

手工焊机主要由焊接电源、焊接枪和控制系统等部件组成，适用于小型和中小型车身部件的点焊和熔化焊。

自动焊机通常是通过编程控制焊接过程，用于大型汽车部件的焊接。

2. 焊接工具焊接工艺中常用的工具包括焊接枪、电焊头、电极和焊丝等。

这些工具对焊接质量和效率有着重要的影响，因此在选择和使用时需要注意。

3. 焊接工装焊接工装是用于夹持焊件并辅助焊接的设备，包括夹具和夹具板等。

这些设备可以提高焊接效率和质量，并保证焊接件的准确度和一致性。

四、焊接工艺1. 焊接前准备在进行焊接之前，需要对焊接件进行清洁处理，消除表面氧化物和油污等，以确保焊接质量。

此外，还需要对焊接工件的准备和定位进行严格控制，保证焊接位置正确和稳定。

汽车行业(焊接)培训资料•汽车焊接基础知识•汽车焊接基本技能•汽车主要部件的焊接工艺•汽车焊接新技术与趋势•汽车焊接常见问题及解决方案目•汽车焊接实例分析录焊接定义焊接是一种通过加热或加压材料，使两个或多个工件达到原子间的结合，从而形成永久连接的方法。

焊接分类根据加热源、加压方式、工件状态等不同，焊接可分为熔焊、压焊、钎焊等基本类型。

焊接的定义和分类汽车车身结构主要由钢材和铝合金等材料构成，采用电阻点焊、激光焊、弧焊等焊接方法进行连接。

焊接在汽车制造中的应用车身焊接汽车零部件如发动机、变速器等也采用焊接技术进行装配，以提高生产效率和降低成本。

零部件装配动力系统如发动机与变速器的连接、传动轴的焊接等，需要高精度和高强度的焊接。

动力系统焊接用于车身点焊，通过电流通过电极产生热量熔化金属实现焊接。

电阻点焊机采用高能量激光束聚焦在材料表面，使材料迅速熔化并形成连接。

激光焊接机通过电弧产生的高温，将焊条和工件熔化实现焊接。

弧焊机包括焊枪、焊丝、电极头、保护气体等。

其他工具焊接设备和工具保持正确的姿势，如坐姿、蹲姿等，以确保焊接过程中的稳定性和舒适性。

正确的焊接姿势佩戴适当的防护装备，如焊接面罩、手套、工作服等，以防止焊接过程中产生的飞溅、热辐射等危害。

安全防护措施焊接操作姿势与安全防护焊接参数介绍了解和掌握焊接参数，如电流、电压、焊接速度等，以及它们对焊接质量和效果的影响。

参数调整技巧根据实际情况，灵活调整焊接参数，以达到最佳的焊接效果和质量。

焊接参数选择与调整了解常见的焊接缺陷，如气孔、夹渣、未熔合等，以及它们产生的原因和防止方法。

质量控制方法通过严格控制原材料、工艺流程、焊接参数等环节，确保焊接质量和稳定性。

常见焊接缺陷焊接缺陷与质量控制VS车身结构的焊接工艺铝合金的焊接铝合金具有轻质、耐腐蚀等优点，因此在汽车车身结构中得到广泛应用。

钢铝混合车身的焊接钢铝混合车身的结构需要使用特殊的焊接方法来确保两种材料的良好连接。

汽车车身外板件焊接操作技术分析汽车车身外板件焊接是汽车制造过程中的重要环节之一，质量好坏直接影响着汽车的安全性、外观和使用寿命。

而焊接作为其中的关键技术，对汽车的整体质量和性能有着重要的影响。

汽车车身外板件焊接技术的分析与研究显得尤为重要。

一、焊接方式汽车车身外板件的焊接一般采用点焊和焊接的方式进行。

点焊技术是将两个金属在焊接部位进行局部加热至熔点，然后再施加力将两者连接。

而焊接技术则是在两个金属表面涂上焊剂，再加热使金属表面熔化，然后再将两者连接。

两种方式各有优缺点，通常在汽车车身外板件的焊接中会根据具体情况进行选择。

二、焊接设备汽车车身外板件焊接设备主要有焊接机、焊枪、焊接工装等。

焊接机是焊接的核心设备，通常有手工焊接机和自动焊接机两种；焊枪是焊接机的延长装置，通过控制焊枪的操作可以实现焊接的准确性；焊接工装主要用于辅助焊接，如夹具、焊架等。

这些设备的选用和操作对焊接质量有着重要的影响。

三、焊接材料汽车车身外板件焊接所使用的焊接材料通常包括焊丝、焊剂、气体等。

焊丝是焊接的主要材料，通常有铜丝、铝丝、镍丝等；焊剂主要用于加强焊接的结合力，通常有焊剂粉、焊剂液等；气体主要用于焊接的保护和冷却。

这些材料的选择和配置对焊接的质量和效果有着重要的影响。

四、焊接技术汽车车身外板件焊接技术主要包括准备工作、焊接操作、焊后处理等多个环节。

准备工作包括焊接部位的清洁、表面处理、设备的准备等；焊接操作包括焊接机的设置、焊接参数的调节、焊接工件的固定等；焊后处理包括焊缝的清理、检测、防腐处理等。

这些环节的技术操作对焊接质量起着决定性的作用。

五、质量控制汽车车身外板件焊接的质量控制主要包括焊接质量的监测、检验和评定。

焊接质量的监测包括焊缝的形貌、尺寸、硬度等多个方面；检验包括焊缝的检测、焊接工艺的评估等；评定包括焊接质量的等级划分、合格标准的确定等。

质量控制的严格执行对焊接的质量和安全性有着重要的意义。

汽车车身外板件焊接操作技术的分析主要包括焊接方式、焊接设备、焊接材料、焊接技术和质量控制等多个方面。

汽车焊缝知识点总结归纳一、焊接工艺1. 焊接方式：汽车生产中常见的焊接方式包括点焊、焊接、埋弧焊、激光焊等。

不同的焊接方式适用于不同的材料和厚度，需根据具体情况进行选择。

2. 焊接设备：汽车制造中常用的焊接设备包括焊接机、焊枪、焊接电极、焊接钳等。

这些设备需要保持良好的状态，确保焊接质量。

二、焊接材料1. 焊接材料：常见的焊接材料包括焊丝、焊剂、焊条等。

不同的焊接材料适用于不同的材料和焊接方式，需根据具体情况进行选择。

2. 焊接材料特性：焊接材料需要具备良好的导电性、导热性和耐腐蚀性，以确保焊接质量。

三、焊接质量1. 焊接强度：焊缝的强度直接影响到汽车的安全性，需要通过合理的焊接工艺和材料选择来保证焊接强度。

2. 焊接质量检测：汽车焊缝需要进行质量检测，常见的检测方法包括X射线检测、超声波检测、磁粉检测等，以确保焊接质量。

四、焊接技术1. 焊接参数：不同的焊接材料和方式需要设定不同的焊接参数，包括焊接电流、焊接电压、焊接速度等。

2. 焊接技巧：焊接时需要掌握良好的手法和技巧，包括焊接姿势、焊接速度、焊接压力等。

五、焊接安全1. 焊接环境：在进行汽车焊接时，需要确保焊接环境的通风良好，以减少有害气体的产生。

2. 焊接防护：焊工需要佩戴适当的防护设备，包括焊接面罩、耳塞、手套等，以降低焊接作业对身体的伤害。

综上所述，汽车焊缝知识点涉及到焊接工艺、焊接材料、焊接质量、焊接技术和焊接安全等多个方面，需要焊接人员掌握全面的知识和技能。

同时，汽车制造企业也需要对焊接工艺进行严格管理，以保证汽车焊缝的质量和安全。
