数据通信与计算机网络 实验报告3

数据通信网络技术实验报告一、实验目的1.理解数据通信网络技术的基本概念和原理；2.掌握数据通信网络设备的基本操作方法；3.了解常用的数据通信网络协议。

二、实验器材1.一台个人电脑；2.路由器；3.交换机；4.网线。

三、实验内容1.网络拓扑实验在实验室里，搭建一个简单的数据通信网络拓扑结构。

将一台个人电脑连接到路由器上，并连接到互联网。

再连接一个交换机，将多台电脑连接到该交换机上。

通过该拓扑结构，实现多台电脑之间的数据通信和与互联网之间的数据交换。

2.数据通信实验在搭建好的数据通信网络拓扑结构下，通过两台电脑之间进行数据通信实验。

使用ping命令测试两台电脑之间的通信连通性，并观察网络延迟和丢包情况。

3.网络协议实验通过 Wireshark 软件，抓包分析网络数据通信过程中所使用的网络协议。

了解常用的网络协议，如 TCP/IP、HTTP、FTP等，并分析其工作原理。

四、实验步骤1.搭建简单的数据通信网络拓扑结构根据实验要求，将个人电脑连接到路由器上，并通过交换机将多台电脑连接到该交换机上。

2.进行数据通信实验在两台电脑上分别打开命令行窗口，使用ping命令进行相互通信测试。

观察通信情况，记录网络延迟和丢包情况。

3.进行网络协议实验在两台电脑上安装 Wireshark 软件，并打开抓包分析功能。

进行数据通信测试，并观察抓包结果。

分析抓包结果，了解所使用的网络协议和其工作原理。

五、实验结果与分析1.网络拓扑结构搭建成功，多台电脑之间能够正常通信，并与互联网连接良好。

2.数据通信实验结果良好，延迟较低，丢包率较低。

3. 使用 Wireshark 软件抓包分析结果显示，数据通信过程中使用了TCP/IP、HTTP等协议，并且这些协议都能够正常工作。

六、实验总结通过本次实验，我深入了解了数据通信网络技术的基本概念和原理。

我掌握了数据通信网络设备的基本操作方法，并了解了常用的数据通信网络协议。

通过实验，我成功搭建了一个简单的数据通信网络拓扑结构，并进行了数据通信实验和网络协议实验。

数据通信与计算机网络综合性实验一、实验目的1.了解数据通信和计算机网络的基本概念和原理；2.掌握网络通信协议的原理和常见协议的使用；3.通过实验建立和配置局域网，实现局域网内主机之间的数据通信；4.学习使用网络性能分析工具进行网络性能测试与调优。

二、实验内容1.实验环境配置搭建实验环境，包括至少两台计算机、交换机、网线等。

2.局域网建立与配置（1）设置每台计算机的IP地址、子网掩码、网关；（2）通过网线将计算机与交换机连接；（3）配置交换机的端口，确保局域网内计算机能够相互通信。

3.数据通信（1）基于TCP协议，实现两台计算机之间的简单文件传输；（2）基于UDP协议，实现两台计算机之间的简单消息传递。

4.网络性能测试与调优（1）使用网络性能分析工具，对局域网进行性能测试；（2）通过调整局域网网络设备的参数，优化网络性能。

三、实验步骤1.实验环境搭建按照实验要求，将计算机与交换机连接，配置好基本网络参数。

2.局域网建立与配置首先设置每台计算机的IP地址、子网掩码、网关，确保每台计算机能够正常上网；然后将计算机与交换机通过网线连接，配置交换机的端口，确保局域网内计算机能够相互通信。

3.数据通信基于TCP协议，使用Socket编程，编写简单的文件传输程序，实现两台计算机之间的文件传输功能。

首先，通过服务器端程序监听指定端口，等待客户端连接；然后，客户端程序连接服务器端，并发送文件内容；最后，服务器端接收文件内容并保存。

通过文件传输测试，确保两台计算机之间能够正常通信。

接着，基于UDP协议，使用Socket编程，编写简单的消息传递程序，实现两台计算机之间的消息传递功能。

首先，通过服务器端程序监听指定端口，等待客户端发送消息；然后，客户端程序连接服务器端，并发送消息内容；最后，服务器端接收消息内容并显示。

通过消息传递测试，确保两台计算机之间能够正常通信。

4.网络性能测试与调优使用网络性能分析工具，如Wireshark，对局域网进行性能测试。

实验2：CRC冗余循环校验码实验目的1．了解信道编码在通信系统中的重要性；2．掌握CRC循环码编译码的原理；3．掌握CRC循环码检错纠错原理；实验原理1.实验原理框图2.框图说明：循环码编码过程：数字终端的信号经过串并变换后,进行分组，分组后的数据再经过循环码编码，数据由4bit变为7bit。

实验内容一、循环码编码规则验证通过改变输入数字信号的码型，观测延时输出，编码输出以及译码输出，验证循环码编译码规则，并对比汉明码编码规则有何异同。

1.关电，按表格所示进行连线。

2．开电，设置主控菜单，选择【主菜单】→【通信原理】→【循环码】。

（1）将2号模块的拨码开关S12#拨为10100000，拨码开关S22#、S32#、S42#均拨为00000000。

（2）将6号模块的拨码开关S16#拨为0010，即编码方式为循环码。

拨码开关S36#拨为0000，即无错模式。

按下S26#系统复位键。

3．此时系统初始状态为：2号模块提供32K编码输入数据，6号模块进行循环编译码，无差错插入模式。

4．实验操作及波形观测。

（1）用示波器观测TH5处编码输出波形。

注：为方便观测，可以以TH4处延时输出作为输出编码波形的对比观测点。

此处观测的两个波形是同步的。

（2）拨动拨码开关S1前四位观测编码输出并填入下表中：二、循环码检纠错性能检验1. 将6号模块S3按照插错控制表中的拨码方式，逐一插入不同错误，按下6号模块S2系统复位。

重复步骤3~4，验证循环码的检纠错能力。

2. 将示波器触发源通道接TP2帧同步信号，示波器另一个通道接TP1插错指示，可以观测插错位置。

三、实验报告常用的G(3)生成多项式有：G(X)=X3+X2+1 G(X)=X3+X+1 G(X)=X3+11、根据实验测试记录，完成实验表格；2、结合实验波形分析实验电路的工作原理，简述其工作过程；3、分析循环码实现检错及纠错的原理。

《计算机网络与通信设计》实验报告计算机网络与通信设计实验报告
实验目的
本实验的主要目的是设计和实现一个基于计算机网络的通信系统。

通过该实验，我们将研究和掌握计算机网络的基本概念和通信协议，并能够设计和实现一个简单的通信系统。

实验内容
本实验采用以下步骤进行设计和实现：
1. 确定通信系统的目标和需求，例如传输速率、可靠性等。

2. 设计和实现网络拓扑结构，包括计算机的连接方式和布局。

3. 配置和设置网络设备，如路由器、交换机等。

4. 实现通信协议，例如TCP/IP协议栈。

5. 开发通信系统的应用程序，例如聊天程序或文件传输程序。

6. 进行系统测试和性能优化。

实验结果
经过实验，我们成功设计和实现了一个基于计算机网络的通信系统。

该系统能够满足设定的传输速率和可靠性要求，并能够进行可靠的数据传输和通信。

实验总结
通过本次实验，我们深入了解了计算机网络的基本原理和通信协议。

我们学会了如何设计和实现一个简单的通信系统，并了解了实际应用中的网络配置和性能优化技巧。

这次实验不仅增强了我们的实践能力，也提高了我们的团队合作能力。

在实验过程中，我们通过共同努力克服了各种困难，并取得了良好的实验结果。

参考资料
- 《计算机网络与通信设计实验教程》
- 计算机网络与通信设计相关文献和资料。

华北科技学院计算机学院综合性实验实验报告课程名称计算机网络实验学期2014 至2015 学年第二学期学生所在系部计算机学院年级B2012级专业班级计科B12-1 学生姓名江明月学号4128任课教师高晓燕实验成绩计算机学院制实验报告须知1、学生上交实验报告时，必须为打印稿（A4纸）。

页面空间不够，可以顺延。

2、学生应该填写的内容包括：封面相关栏目、实验地点、时间、目的、设备环境、内容、结果及分析等。

3、教师应该填写的内容包括：实验成绩、教师评价等。

4、教师根据本课程的《实验指导》中实验内容的要求，评定学生的综合性实验成绩；要求在该课程期末考试前将实验报告交给任课教师。

综合性实验中，所涉及的程序，文档等在交实验报告前，拷贝给任课教师。

任课教师统一刻录成光盘，与该课程的期末考试成绩一同上交到系里存档。

5、未尽事宜，请参考该课程的实验大纲和教学大纲。

《数据通信与计算机网络》课程综合性实验报告开课实验：网络工程实验室2015 年5 月30一、实验目的1.通过实验，学习和掌握TCP/IP协议分析的方法及其相关工具的使用。

2.熟练掌握TCP/IP体系结构；3.学会使用网络分析工具。

4.网络层、传输层和应用层有关协议分析；二、设备与环境Windows 2000 server 操作系统TCP/IP 协议Wireshark工具软件三、实验内容1.安装VMware虚拟机和配置VMware虚拟机(选做)。

2.要求同学掌握网络抓包软件Wireshark内容包括捕获网络流量进行详细分析：利用专家分析系统诊断问题；实时监控网络活动；收集网络利用率和错误等；3.协议分析（一）：IP协议，内容包括：IP头的结构；IP数据报的数据结构分析；4.协议分析（二）：TCP/UDP协议，内容包括：TCP协议的工作原理；TCP/UDP数据结构分析；5.协议分析（三）：应用层协议分析，内容包括：完整的FTP会话分析。

四、实验步骤1.安装并运行wireshark并打开捕获界面。

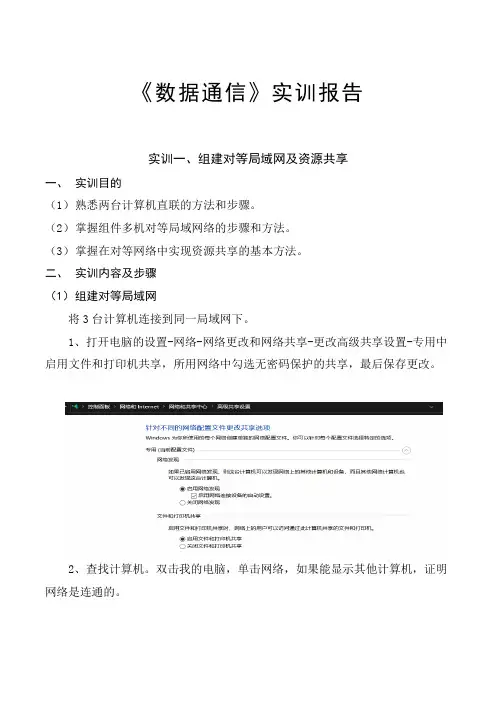

《数据通信》实训报告实训一、组建对等局域网及资源共享一、实训目的（1）熟悉两台计算机直联的方法和步骤。

（2）掌握组件多机对等局域网络的步骤和方法。

（3）掌握在对等网络中实现资源共享的基本方法。

二、实训内容及步骤（1）组建对等局域网将3台计算机连接到同一局域网下。

1、打开电脑的设置-网络-网络更改和网络共享-更改高级共享设置-专用中启用文件和打印机共享，所用网络中勾选无密码保护的共享，最后保存更改。

2、查找计算机。

双击我的电脑，单击网络，如果能显示其他计算机，证明网络是连通的。

（2）设置共享文件夹1、选择共享文件夹。

在我的电脑中找到或新建要共享的文件夹，单机右键选择属性，在菜单中选择共享。

2、设置共享。

单击共享（s）在下一个窗口添加共享用户everyone，权限设置为读取，单击共享来应用。

（2）共享文件夹的访问1、双击我的电脑，找到网络栏并双击，显示同一局域网中的计算机。

2、双击计算机来访问该主机上的共享资源。

3、对于经常访问的共享文件夹，最好是通过磁盘网络映射的方法，把一个共享文件夹映射成本地计算机上的网络驱动器。

三、实训过程中遇到的问题和解决办法1、问题：无法查找到同一局域网下的其他计算机。

解决办法：在设置-网络和internet-状态-属性中，将网络配置文件设为专用。

2、问题：设置共享文件夹时不要直接将桌面创建的文件夹设为共享文件夹，因为这样会把计算机的个人用户文件夹user设为共享，其中包含计算机个人信息会影响计算机安全。

解决办法：双击此电脑，在对应硬盘中设共享文件夹或创建共享文件夹。

三、实训总结通过学习组建对等局域网及资源共享，让我掌握了组件多机对等局域网络的步骤和方法和在对等网络中实现资源共享的基本方法。

同时也让我在生活和各种中受益，我可以通过在同一局域网中资源共享使同一资源用多太设备访问，大大减少了存储空间的占用。

实训二、FTP服务器的建立与管理一、实训目的1.掌握FTP服务器的配置与管理2.学会在客户端使用FTP服务二、实训内容及步骤1.启用Windows功能勾选FTP服务的功能并确定2.打开IIS管理器，右键网络，添加FTP站点，选择要用的物理地址后3.点击FTP授权规则，添加要授权的用户4.在控制面板中，添加两个其他用户设置密码和用户名5.回到FTP设置中，点击右边的编辑权限，安全-编辑-添加-高级-立即查找，找到新建的俩个用户，并添加，可以设置相应的权限6.在防火墙中点击允许应用或功能通过--找到FTP服务器勾选保存7.防火墙中点击高级设置-入站规则-新建规则-左边点程序-浏览找到svchost 选中，下一步完成设置三、实训过程中遇到的问题和解决办法1.问题：别人无法访问自己的ftp网站解决方法：（1）没有在同一个局域网中，连接同一个网（2）可能是自己再搭配服务器的时候没有选择自己的本地ip地址，改正即可（3）可能没有关闭所有防火墙，可以关闭防火墙，或者在防火墙中点击高级设置新建一个svchost入站规则（步骤7）。

数据通信实习报告
一、实习概况
本次实习是在浙江一家信息技术公司完成数据通信方面的实习。

实习
主要以实验室为实习基础，在实习期间，对公司正在开发的局域网数据通
信系统做详细研究，完成实验室里针对数据通信的网络实验，实验以实现
简单的UDP通信和TCP报文序列发送为主要实验内容，实习周期为两个月，时间从2024年1月1日到2024年3月1日。

二、实习内容
1.实验室整体设备介绍：
实验室内的设备包括两台计算机、一台网络打印机、一台网络路由器、一台数据交换机、一台服务器以及一个集线器，所有设备均是该实验室的
主要设备。

2.硬件设备以及实验环境介绍：
实验期间，依据实验室要求，将两台电脑安装了：网络操作系统（Ubuntu）、网络调试软件（Wireshark）和网络虚拟机（Virtualbox），以及其它必要的软件；同时，将网络路由器和数据交换机进行了IP地址
划分和设置，并且连接计算机，最终形成了实验环境。

3.所做实验项目介绍：
（1）UDP数据通信实验：通过实验室提供的计算机，实现两台计算
机之间的UDP数据通信，即使用UDP协议发送数据，最终实现数据在发送
方和接收方的传输。

计算机网络实验报告实验3一、实验目的本次计算机网络实验 3 的主要目的是深入理解和掌握计算机网络中的相关技术和概念，通过实际操作和观察，增强对网络通信原理、协议分析以及网络配置的实际应用能力。

二、实验环境本次实验在计算机网络实验室进行，使用的设备包括计算机、网络交换机、路由器等。

操作系统为 Windows 10，实验中使用的软件工具包括 Wireshark 网络协议分析工具、Cisco Packet Tracer 网络模拟软件等。

三、实验内容与步骤（一）网络拓扑结构的搭建使用 Cisco Packet Tracer 软件，构建一个包含多个子网的复杂网络拓扑结构。

在这个拓扑结构中，包括了不同类型的网络设备，如交换机、路由器等，并配置了相应的 IP 地址和子网掩码。

（二）网络协议分析启动 Wireshark 工具，捕获网络中的数据包。

通过对捕获到的数据包进行分析，了解常见的网络协议，如 TCP、IP、UDP 等的格式和工作原理。

观察数据包中的源地址、目的地址、协议类型、端口号等关键信息，并分析它们在网络通信中的作用。

（三）网络配置与管理在实际的网络环境中，对计算机的网络参数进行配置，包括 IP 地址、子网掩码、网关、DNS 服务器等。

通过命令行工具（如 Windows 中的 ipconfig 命令）查看和验证配置的正确性。

（四）网络故障排查与解决设置一些网络故障，如 IP 地址冲突、网络连接中断等，然后通过相关的工具和技术手段进行故障排查和解决。

学习使用 ping 命令、tracert 命令等网络诊断工具，分析故障产生的原因，并采取相应的解决措施。

四、实验结果与分析（一）网络拓扑结构搭建结果成功构建了包含多个子网的网络拓扑结构，各个设备之间能够正常通信。

通过查看设备的状态指示灯和配置信息，验证了网络连接的正确性。

（二）网络协议分析结果通过 Wireshark 捕获到的数据包，清晰地看到了 TCP 三次握手的过程，以及 IP 数据包的分片和重组。

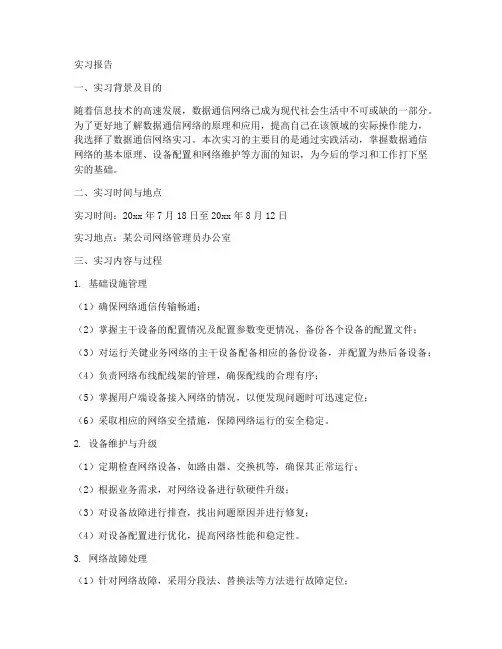

实习报告一、实习背景及目的随着信息技术的高速发展，数据通信网络已成为现代社会生活中不可或缺的一部分。

为了更好地了解数据通信网络的原理和应用，提高自己在该领域的实际操作能力，我选择了数据通信网络实习。

本次实习的主要目的是通过实践活动，掌握数据通信网络的基本原理、设备配置和网络维护等方面的知识，为今后的学习和工作打下坚实的基础。

二、实习时间与地点实习时间：20xx年7月18日至20xx年8月12日实习地点：某公司网络管理员办公室三、实习内容与过程1. 基础设施管理（1）确保网络通信传输畅通；（2）掌握主干设备的配置情况及配置参数变更情况，备份各个设备的配置文件；（3）对运行关键业务网络的主干设备配备相应的备份设备，并配置为热后备设备；（4）负责网络布线配线架的管理，确保配线的合理有序；（5）掌握用户端设备接入网络的情况，以便发现问题时可迅速定位；（6）采取相应的网络安全措施，保障网络运行的安全稳定。

2. 设备维护与升级（1）定期检查网络设备，如路由器、交换机等，确保其正常运行；（2）根据业务需求，对网络设备进行软硬件升级；（3）对设备故障进行排查，找出问题原因并进行修复；（4）对设备配置进行优化，提高网络性能和稳定性。

3. 网络故障处理（1）针对网络故障，采用分段法、替换法等方法进行故障定位；（2）协同相关部门，共同解决网络故障；（3）总结故障处理经验，完善故障处理流程；（4）建立故障处理档案，便于今后参考。

4. 网络性能监控（1）利用网络监控工具，实时监测网络运行状态；（2）分析网络性能数据，发现潜在问题；（3）针对网络性能瓶颈，采取优化措施；（4）定期发布网络性能报告，为网络维护提供依据。

四、实习收获通过本次实习，我深刻认识到数据通信网络在现代社会中的重要性，以及网络维护工作的严谨性和复杂性。

在实习过程中，我学到了以下几点：1. 理论知识与实际操作相结合。

在实习过程中，我将在校所学的理论知识应用于实际工作中，提高了自己的实践能力。

《数据通信与计算机网络实验》实验报告实验八网络配置综合设计班级：xxxxxxxx学号：xxxxxx姓名：xxxxx案例3一公司总部与分部公网互联一、目标1、熟悉VLAN规和VLAN间路由2、熟悉路由的配置（rip或其他的路由都可以）。

3、熟悉acl配置4、熟悉NAT配置5、ip地址划分与拓扑结构设计二、场景1、某公司总部为一栋三层大楼,如图1所示,每层节点数量如图所示。

1 楼由人力资源部门占用，2 楼由 IT 部门占用，3 楼由销售部门占用。

所有部门必须能相互通信，但是同时又拥有自己独立的工作网络。

给定的IP地址范围是：192.168.X.0/24,根据实际情况划分子网（其中X为个人的学号序号）。

图1 公司总部2、该公司有一个分支机构离公司总部不远，该分支机构为一个二层小楼如图2所示，1 楼由研发部门占用，2 楼由行政部门占用，所有部门必须能相互通信，但是同时又拥有自己独立的工作网络。

给定的IP地址范围是：192.168.X+1.0/24,根据实际情况划分子网（其中X为个人的学号序号）。

图2 分支机构3、公司内部无网络设备，全部设备需新采购，总部与分支机构之间通过专网相连，但都能访问公网，你是网络管理员，必须设计公司总部、分支机构与公网三者之间的联网方案，以便为所有公司员工提供高速的内部网络和INTERNET服务。

三、步骤第 1 步: 设计拓扑。

图3 网络拓扑图设计第 2 步: 制定 VLAN 方案。

a. 为所有部门设计 VLAN 的名称和编号。

b. 包括一个管理 VLAN，可以命名为“管理”或“本征”，根据您的选择编号。

c. 使用 IPv4作为你的 LAN 编址方案，也必须使用 VLSM。

d. IP地址与VLAN分配，以下为示例表格。

地址表VLAN与端口分配（交换机1）VLAN与端口分配（交换机2）VLAN与端口分配（交换机3）VLAN与端口分配（交换机4）第 3 步: 设计一个图来展示你的 VLAN 设计和地址方案。

2.对网络层协议IP进行捕包分析1．打开Ethereal，开始包捕获，然后在Ethereal包捕获的选择屏幕上点击OK；2．开启pingplotter，然后在“Address to Trace”窗口输入目的地目标的名字：在“#of times to Trace”区域输入3。

然后选择Edit->Options->Packet，确认在packet size字段的值为56，点OK。

然后按下Trace按钮。

3.接下来，发送一组具有较长长度的数据包，通过Edit->Options->Packet在包大小区域输入值为2000，点OK。

接着按下Resume按钮；4.再发送一组具有更长长度的数据包，通过Edit->Options->Packet在包大小区域输入值为3500，点OK。

接着按下Resume按钮；5.然后我们停止Ethereal tracing；实验结果截图以及问题回答见下面。

相关网络包不会分析，通过上网查询解决。

实验当中问题及解决方法成绩（教师打分）优秀良好及格不及格一、TCP实验三次握手包第一次握手截图第二次握手截图第三次握手截图问题解答：1.客户端IP地址是172.29.137.17 客户端的端口号是509332.服务器IP地址是128.119.245.12 服务器的端口号是803.序号是0 。

flag 中的syn标志位是1，表明这是个syn报文段。

4.序号是0 Acknowledgment字段的值是1.他等于SYN报文段中的seq+1，标示为Flags：0x0125.序号是138768二、IP实验相关问题12.本机IP地址172.29.137.1713.ICMP（1）14.IP头部字节是20b ，总长度是56b，故有效荷载数量是36b15.没有被分割。

因为flags和offset 都为0IP协议数据16.能。

17.保持不变：版本号，首部长度，服务类型，标志，偏移，上层协议，目的和源IP地址必须保持不变：版本号，源和目的IP地址必须改变：标识，首部检验和18.0x1187（4487）。

实验一网线制作一实验目的1、了解局域网的组网方式以及双绞线的制作规范；2、使学生掌握RJ－45头的制作，以及网线连通性的测试。

二、实验仪器1、RJ－45头若干；2、双绞线若干米；3、RJ－45压线钳一把；4、测试仪一套。

三、实验原理1、双绞线（TP:Twisted Pair）也称双扭线，是最常见的一种传输介质。

两根具有绝缘保护层的铜线组成。

2、为什么两根线要扭在一块？当传输差分信号时，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消，因此可以程度上降低信号干扰。

3、双绞线的分类非屏蔽双绞线（UTP:Unshilded TP）距离很短时，传输率可达100Mbps~155Mbps。

屏蔽双绞线（STP:Shilded TP）铅萡包裹，减小辐射。

100米内传输速率可达155Mbps。

4、UTP优缺点缺点：对电波干扰敏感性较大，电气性较差。

优点：直径小，重量轻、易弯曲、易安装、价格便宜。

5、双绞线导线色彩编码白蓝、蓝白橙、橙白绿、绿白棕、棕6、双绞线的连接方法：直通线缆：水晶头两端都采用T568A标准或T568B标准。

交叉线缆：一端采用T568A标准，另一端采用T568B标准7、直通、交叉线缆应用场合直通线用的场合：PC-集线器Hub；集线器Hub-集线器Hub（普通口-级连口）；集线器Hub（级连口）-交换机Switch;交换机Switch-路由器Router;交叉线缆应用场合：PC-PC 机对机；集线器Hub（普通口）-集线器Hub（普通口）；集线器Hub-集线器Hub（级连口-级连口）；集线器Hub-交换机Switch; 交换机Switch-交换机Switch; 路由器Router-路由器Router;同种设备相连用交叉线，不同设备用直通线。

四、实验内容与步骤1、直通UTP线缆的制做。

2、实验步骤如下：第一步：利用压线钳剪线口剪出相应长度的网线。

第二步、剥掉双绞线的灰色保护层。

将线头放入剥线专用的道口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，通常将双绞线的外皮剥去2－3厘米。

实验一认识Packet Tracer软件与路由和交换设备的访问一、实验目的作为配置网络设备的最基础的实验，通过本实验的学习，掌握以下技能：（1）通过安装，运行Packet Tracer软件，掌握Packet Tracer软件的使用和设置；（2）通过反转电缆实现PC机与路由器的连接；（3）正确配置PC机仿真终端程序的串口参数；（4）熟悉Telnet访问路由器；二、设备要求Cisco路由器，PC机（操作系统Windows XP，装有终端软件）三、实验配置和结果第一步：安装Packet Tracer5.3的版本软件点击Next点击NEXT点击NEXT点击Next点击Install安装完成汉化步骤：1、将语言包“chinese.ptl”复制到文件安装目录下的“languages”目录下。

2、打到Packet Tracer5.3,选择“Options>>preferences”,在下面“Select Language”中选择“chinese.ptl”,点击“Change Language”.3、重启Packet Tracer5.3，汉化成功。

4、如果觉得字体太小的话，可以在“首选项>>字体”将字体大小调至10号字体第二步启动packet tracer 5.3软件Packet Tracer 5.3非常简明扼要，白色的工作区显示得非常明白，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、册子设备工具栏。

Packet Tracer 5.0的界面Packet Tracer 5.0非常简明扼要，白色的工作区显示得非常明白，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、册子设备工具栏。

第三步通过Console端口访问路由器第四步通过Telnet访问路由器四、思考与分析以Cisco为例，什么是VTY，一般情况下，路由器支持几个虚拟终端，分别是什么？交换机支持几个虚拟终端，为别是什么？实验成绩评定表实验二配置静态路由一、实验目的通过本实验的学习，掌握以下技能：（1）在用户执行模式、特权执行模式和配置模式之间的切换；（2）查看各种模式下命令的区别；（3）熟悉上下文关联帮助的使用；（4）查看IOS版本信息；（5）查看路由器各基本组件信息；二、设备要求pc 2台；Router-PT可扩展路由2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE 串口线；直连线；交叉线三、实验配置和结果●（1）在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；●（2）查看路由器生成的直连路由；●（3）在路由器R1、R2上配置静态路由；●（4）验证R1、R2上的静态路由配置；●（5）将PC1、PC2主机默认网关分别设置为路由器接口fa 1/0的IP地址；●（6）PC1、PC2主机之间可以相互通信；PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.2.2Submask: 255.255.255.0Gateway: 192.168.2.1PC1 ping PC2Ping 192.168.2.2 timeoutR1enconf thostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0ip address 192.168.3.1 255.255.255.0clock rate 64000（必须配置时钟才可通信）no shutendR2enconf thostname R2int fa 1/0ip address 192.168.2.1 255.255.255.0no shutexitint serial 2/0ip address 192.168.3.2 255.255.255.0no shutendR1enconf tip route 192.168.2.0 255.255.255.0 192.168.3.2 endshow ip routeR2enconf tip route 192.168.1.0 255.255.255.0 192.168.3.1 endshow ip routePC1 Ping PC2Ping 192.168.2.2 reply四、思考与分析阐述路由器的工作过程。

华北科技学院计算机系综合性实验实验报告课程名称数据通信与计算机网络实验学期2021 至2021 学年第一学期学生所在系部计算机系年级09级专业班级计科B093学生姓名肖连庆学号202107014317 任课教师高晓燕实验成绩计算机系制? 数据通信与计算机网络 ?课程综合性实验报告用Sniffer捕捉到的IP Header如下所示用Sniffer捕捉到的ICMP Echo数据信息如下所示：用Sniffer捕捉到的ICMP Echo reply数据信息如下所示：截取的ICMP协议的头结构的十六进制的代码为:08 00 3e 5c 02 00 0d 0061 62 63 64 65 66 67 68 69 6a 6b 6c 6d 6e 70 71 72 73 74 75 76 77 6162 63 64 65 66 67 68 69转化为表头格式如下：TCP协议的三次“握手〞信号图如下：首先分析建立“握手〞第一个过程包的结构SYN为1，开始建立请求连接，需要对方计算机确认，对方计算机确认返回的数据包对方计算机返回的数据包中ACK为1并且SYN为1，说明同意连接。

这个时候需要源计算机确实认就可以建立连接了。

确认数据包的结构如图TCP协议的四次“挥手〞信号图如下：第一次交互过程的数据报结构如图第一次交互中，首先发送一个FIN=1的请求，要求断开，目标主机在得到请求后发送ACK=1进行确认，在确认信息发出后，就发送了一个FIN=1的包，与源主机断开随后源主机返回一条ACK=1的信息，这样一次完整的TCP会话就结束了从图中捕捉到的TCP报文段数据结构十六进制为：04 42 00 15 3f 40 25 dd 35 33 2e 42 50 10 ff ce bd 8b 00 00 32 32 30 20 53 65 72 76 2d 55 20 46 54 50 20 53 65 72 76 65 72 20 76 36 2e 33 20 66 6f 72 20 57 69 6e 53 6f 63 6b 20 72 65 61 64 79 2e 2e 2e 0d 0a转化为报文格式为源端口〔16位〕00000100 01000010 目的端口〔16位〕00000000 00010101发送序号〔32位〕 00111111 01000000 00100101 11011101接收序号〔32位〕00110101 00110011 00101110 01000010整个FTP连接，用户名密码验证，文件浏览和退出FTP效劳器的过程为五、协议验证及结果分析IP协议，简称为“网协〞，他是为计算机网络相互连接进行通信而设计的协议。

HEFEI UNIVERSITY数据通信与计算机网络实验报告题目：数据通信与计算机网络实验报告系别：电子信息与电气工程专业班级： 12学号： 2423547657 姓名：放放风导师：桂金瑶成绩：2015年 11月25 日目录1 VLAN (2)1.1 VLAN的基本概念 (2)2、目的 (2)3、VLAN的优点 (2)4、VLAN的标准 (3)5、VLAN的发展趋势 (3)6、配置VLAN实验 (3)2 IPv4静态路由配置实验 (5)1、静态路由的概念 (5)2、静态路由的优缺点 (5)3、常见问题 (5)4、静态路由配置实验 (5)3 配置OSPF基本功能，虚连接 (7)1、OSPF的概念 (7)2、OSPF定义的5种网络类型： (7)3、虚链路（Virtual Link) (8)4、OSPF协议优点 (8)5、OSPF配置实验： (9)心得体会 (10)1 VLAN1.1 VLAN的基本概念VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"。

虚拟局域网(VLAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。

与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点：网络设备的移动、添加和修改的管理开销减少；可以控制广播活动；可提高网络的安全性。

2、目的VLAN（Virtual Local Area Network，虚拟局域网）的目的非常的多。

通过认识VLAN的本质，将可以了解到其用处究竟在哪些地方。

第一，要知道192.168.1.2/30和192.168.2.6/30都属于不同的网段，都必须要通过路由器才能进行访问，凡是不同网段间要互相访问，都必须通过路由器。

数据通信与计算机网络实训报告一、实训目的：实习是从理论学习到实际应用的一条纽带，对我们综合能力的培养，使得我们既能掌握专业的基本理论和基本知识，又能具有对于所学知识的运用能力以及独立工作的能力。

通过本实训，掌握测试常用设备得使用和使用技巧，掌握局域网组建，掌握局域网组建中网络操作系统软件得的安装，设置和维护使用，掌握网络服务的安装与配置。

初步接触网络管理方法及网络工程技术基本知识，强化学生的网络环境配置能力。

通过综合训练，加强实践环节，使得课堂上学得的理论在实践中灵活运用，培养学生的网络操作综合能力，以满足和适应社会对学生得基本要求。

学生通过实习，掌握网线制作与测试中常用设备的使用与使用技巧，熟练掌握局域网组建，掌握局域网组建中至少一种网络操作系统软件的安装、设置和维护使用，掌握网络服务的安装与配置。

初步接触网络管理方法及其网络工程技术基本知识，提高运用理论知识解决实际问题的能力。

二、实训内容：1.基础线制作。

（1）双绞线制作。

（2）光纤熔接技术。

2.小型网吧设计。

（1）绘制小型网吧图。

（2）制作小型网吧拓扑图。

（3）PPT讲述。

3.网络拓扑图绘制。

三、实训时间：2021年6月15日-2021年6月18日四、实训地址：SY4207A、SY4207B五、实训成员：城轨信号1901、1902全体成员六、实训要求：1.根据实训的目的、要求认真准备。

不迟到、不早退;平守课堂纪律;听从指导教师的指挥，在规定时间内完成相应的设计任务。

2.在上机操作过程中,不许玩游戏、聊天、嬉笑以及做其它与实训无关的事情。

3.自觉保持实验空环境，实验结束后将自已座位周围的废弃物带去。

每日两次按组清扫实验室内的卫生。

实验过程中,严禁在实验空中吃任何食品,如口若发现有在实验空中吃东西者在完成当天的设计任务后，清扫实验空卫生一天。

4.明确实训目的,端正实习态度,积极思考,认真领会课堂上的理论知识在企业实际工作中的应用。

认真做好笔记,细心观察,注意收集各方面的素材，按要书填写实习报告。
