1、塑性的观点：在外力作用下使固体金属发生永远变形而不损坏其完好性的能力。
2、塑性加工的特色：组织、性能好；资料利用率高；尺寸精度高；生产效率高。
} ，板料成3、塑性成形的分类：按工艺方法→体积(块料 )成形 { 铸造、轧制、挤压、拉拔等
形{ 曲折、拉深、冲裁、剪切等} ；按成形温度→热成形、温成形、冷成型。

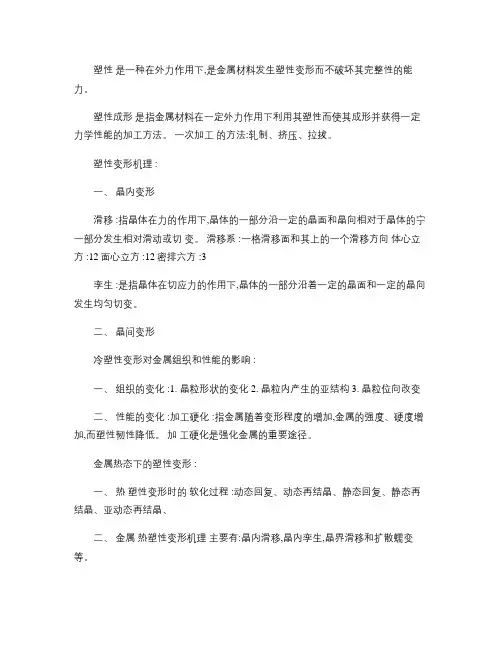

4、多晶体的塑性变形包含晶内变形和晶间变形。
晶内变形的主要方式为滑移和孪生，此
中以滑移变形为主。
5、体心立方：α-Fe、 Cr、 W 、 V 、 Mo ；面心立方： Al 、 Cu、 Ag 、 Ni 、γ -Fe；密排六方：Mg 、 Zn、Cd 、α -Ti
6、滑移的特色：滑移系越多，金属变形协调性好，塑性高。
滑移方向的作用大于滑移面的
作用。
7、单位面积上的内力称为应力。
8、当滑移面上的剪切应力达到某一个值时，晶体产生滑移，改应力值即为临界剪切应力值。
9、滑移方向上的切应力重量为：τ=σcosυ cosλ。
10、位错理论是指：滑移过程不是全部原子沿着滑移面同时产生刚性滑动，而是在某些局部地区先产生滑移，并逐渐扩大。
11、晶体的滑移的主要方式是位错的挪动和增值。
12、晶间变形是微量且困难的，其主要方式是晶粒间的互相滑动和转动。
13、塑性变形的特色是：拥有不一样时性、不平均性和互相协调性。
14、晶粒大小对金属塑性变形的影响：当晶粒越小时，金属变形抗力越大、塑性越好、表面质量越好。
15、固溶体晶体中的异类原子（溶质原子）会阻挡位错的运动，进而对金属的塑性变形产生
影响，表现为变形抗力和加工硬化率有所增添，塑性降落。
这类现象称为固溶加强。
16、当金属变形量恰巧处在折服延长范围时，金属表面会出现粗拙不平、变形不均的印迹，
称为吕德斯带。
为防备吕德斯带的产生，往常在薄板拉延行进行一道微量冷轧工序，使被溶质气团钉扎的错位大多数脱钉，再进行后续加工。
17、塑性变形对金属组织构造的影响：产生纤维组织、产生变形织构、产生亚构造。
18、当金属塑性变形程度增大时，金属的刚度及硬度高升，而塑性和韧性降落，这类现象称为加工硬化。
19、加工硬化能够改良一些冷加工工艺的工艺性、作为加强金属的手段，可是会降低金属塑性，使后续变形变得困难。
加工硬化能够经过去应力退火得以除去。
20、金属热塑性变形的机理主要有：晶内滑移、晶内孪生(合称晶内变形 )，晶界滑移和扩散
蠕变。
21、热塑性变形对金属组织性能的影响：改良晶粒组织；锻合内部缺点；破裂并改良碳化物
和非金属夹杂物在钢中的散布；形成纤维组织；改良偏析。
22、金属超塑性成型的种类分为：细晶超塑性和相变超塑性。
23、金属超塑性成型的特色有：大伸长率；无颈缩；低流动应力，易于成形；变形过程中
基本无加工硬化；拥有极好的流动性和充填性。
24、金属超塑性成型对金属微观组织的影响：几乎看不到位错；没有晶内滑移；不形成亚结构。
25、金属超塑性成型对金属力学性能的影响：不产生织构、没有各向异性；拥有较高的抗应
力腐化能力；变形后没有剩余应力；存在加工融化现象。
26、金属的塑性指标主要有：拉伸试验；镦粗实验；扭转试验。
27、化学成分对金属塑性的影响：磷→冷脆；硫→热脆；氮→兰脆；氢→氢脆。
28、变形温度对金属塑性的影响：总的趋向是跟着温度高升，塑性增添，但在某些温度区间内，因为相态或晶粒界限的变化而出现脆性区，使金属的塑性降低。
29、变形力学条件对金属塑性的影响：当静水压力越大，即在主应力状态下压应力个数越多、
数值越大时，金属的塑性越好；反之，当静水压力越小，即拉应力个数越多、数值越大时，
金属的塑性越差。
30、提升金属塑性的基本门路有：提升资料成分和组织平均性；合理选择变形温度和应变速率；选择三向压缩较强的变形方式；减小变形的不平均性。
31、面力可分为作使劲、反作使劲和摩擦力。
32、在外力作用下，物体内各质点之间产生的互相作使劲叫做内力。
33、环绕金属中某在质点Q 成立平行六面体，六面体的棱边分别于坐标轴平行；这
34、个六面体就成为单元体。
35、全应力的平方等于主应力与切应力的平方之和：S2=σ2+τ2
36、切应力互等定理:τxy＝τyx；τyz＝τzy；τxz＝τzx
37、对于一个确立的应力状态,只有一组 (三个 )主应力数值 ,即 J ,J,J 是不变量 ,不跟着坐标轴
123
的变换而发生变化。
38、应力球张量不可以使物体产生形状变化，只好使物体产生体积变化；相对的，应力偏张量不可以使物体产生体积变化，只好使物体产生形状变化。
39、应力偏张量的第三不变量J3’决定了应变的种类； J3’ >0 属于伸长类应变； J3’＝ 0属于平面应变； J3’ <0 属于压缩类应变。
40、对主轴坐标系，等效应力有以下的特色：等效应力是一个不变量；等效应力在数值上等于单向平均拉伸（或压缩）时的拉伸（或压缩）应力σ1，即σ=σ 1；等效应力其实不代表某一本质平面上的应力，因此不可以在某一特定的平面上表示出来；等效应力能够理解为代表一点应力状态中应力偏张量的综合作用。
41、对数应变的三个特色：真切性；可加性；可比性。
42、依据体积不变条件和特色应变，塑性变形只好有三种变形种类：压缩类变形；剪切类变形；伸长类变形。
43、金属在外力作用下，由弹性变形状态进入塑性变形状态，被称为折服。
44、屈雷斯加折服准则：当受力物体 (质点 )中的最大切应力达到某必定值时，该物体就发生折
服： (σx-σy)2+4τxy2=σs2=4K 2。
45、米塞斯折服准则：在必定的变形条件下，当受力物体内一点的等效应
力的第二不变量 )达到某必定值时，该点就开始进入塑性状态：
(或应力偏张量
222(σx-σy)+(σy-σz)+(σz-σx)+6(τ xy 2+τ yz2+τ zx
222
)=2 σs =6K
46、屈雷斯加折服准则与密席斯折服准则的差别：屈雷斯加折服准则没有考虑中间应力的影响，三个主应力次序不知道时，使用不方便；而密席斯准则考虑了中间应力的影响，使用方便。
47、弹性变形时，应力应变关系的特色：应力与应变的关系是完好成线性；的，与应变历史没关；弹性变形时，应力球张量使物体产生体积变换，泊松比υ弹性变形是可逆
<。
48、塑性变形时，应力应变关系的特色：应力与应变的关系是非线性的；塑性变形时以为体积不变，即应变球张量为零，泊松比υ＝；对于应变硬化资料，卸载后再从头加载时的折服
应力就是卸载时的折服应力，比初始的折服应力要高；塑性变形是不行逆的，与应变历史相关。
49、在增量理论中，普朗特-路埃斯理论考虑了弹性变形，而列维-米塞斯理论不考虑弹性变形，本质上后者是前者的特别状况。
50、应力应变中间关系决定变形的种类有：
51、标称应力 -应变曲线上的三个特色点是：折服点c，缩颈点 b，损坏点 k
52、真切应力 -应变曲线的简化形式：
53、金属塑性成形中摩擦的特色是：陪伴有变形金属的塑性流动；接触面上压强高；本质接触面积大；不停有新的摩擦面产生；常在高温下产生摩擦。
54、当前对于摩擦产生的原由的三种学说为：表面凹凸学说；分子吸附学说；粘着理论。
55、影响摩擦系数的主要要素有： (1)金属的种类和化学成分； (2) 工具的表面状态； (3)接触面上的单位压力； (4)变形温度； (5)变形速度。
56、塑性成形时的润滑方法主假如：表面磷化-皂化办理。
