Chip Resistors 贴片电阻

RC系列,通用型

外形尺寸:0201,0402,0603,0805,1206,1210,2010,2512

额定功率:1/20W~1W

阻值精度:±1%,±5%(±2%,±0.5%可选)

阻值范围:0Ω(jumper),1Ω~22MΩ(±5%,±2%),100ΩΩ~2.2MΩ(±1%,±0.5%)温度系数:±100 ppm/℃~ ±200 ppm/℃

最高工作电压:25VDC~200VDC

最高过负荷电压:50VDC~400VDC

RL系列,低阻值

外形尺寸:0603,0805,1206,1210,2010,2512

额定功率:1/10W~1W

阻值精度:±1%,±2%,±5%

阻值范围:0.01Ω~1Ω

温度系数:±600 ppm/℃~ ±1500 ppm/℃

RT系列,高精度,薄膜型

外形尺寸:0201,0402,0603,0805,1206,1210,2010,2512

额定功率:1/20W~3/4W

阻值精度:±0.1%,±0.25%,±0.5%(±0.05%可选)

阻值范围:10Ω~1MΩ

温度系数:±25 ppm/℃~ ±50 ppm/℃(±15 ppm/℃可选)

最高工作电压:15VDC~150VDC

最高过负荷电压:50VDC~300VDC

Chip Ceramic Capacitors 贴片陶瓷电容

CC系列,NPO材质

外形尺寸:0201,0402,0603,0805,1206,1210,1808,1812

额定电压:16VDC~4000VDC

电容量精度:±1%,±2%,±5%(C≥10PF);±0.1pF,±0.25Pf,±0.5pF(C<10Pf)

电容量范围:0.47pF~22nF

工作温度范围:-55℃~+125℃

CC 系列,X7R材质

外形尺寸:0201,0402,0603,0805,1206,1210,1808,1812

额定电压:10VDC~2000VDC

电容量精度:±5%,±10%

电容量范围:100pF~4.7μF

工作温度范围:-55℃~+125℃

CC系列,Y5V材质

外形尺寸:0402,0603,0805,1206,1210,1812

额定电压:10VDC~50VDC

电容量精度:+80%~-20%,±20%

电容量范围:10nF~22μF

工作温度范围:-25℃~+85℃

Chip Ceramic Capacitor Array 贴片陶瓷电容阵列

CA 系列,NPO材质

基本结构:2-C,4-C

外形尺寸:0405 (2x0402),0508 (4x0402),0612 (4x0603) 额定电压:16VDC~50VDC

电容量精度:±5%,±10%

电容量范围:10pF~1000pF

工作温度范围:-55℃~+125℃

CA 系列,X7R材质

基本结构:2-C,4-C

外形尺寸:0405 (2x0402),0508 (4x0402),0612 (4x0603) 额定电压:10VDC~50VDC

电容量精度:±5%,±10%,±20%

电容量范围:10pF~150nF

工作温度范围:-55℃~+125℃

CA 系列,Y5V材质

基本结构:4-C

外形尺寸:0612 (4x0603)

额定电压:25VDC

电容量精度:+80%~-20%

电容量范围:10nF~100nF

工作温度范围:-25℃~+85℃

SMT Inductors 贴片电感

CL系列,叠层结构,通用型

外形尺寸:0603,0805,1206

额定电流:5mA ~300mA

电感量精度:±10%,±20%

电感量范围:0.047μH ~18μH

自谐振频率:17MHz ~ 320MHz

CLH系列,陶瓷材料,叠层结构,高频型

外形尺寸:0402,0603,0805

额定电流:200mA ~500mA

电感量精度:±5%,±10%(≥6.8nH);±0.3nH(≤5.6nH)

电感量范围:1nH ~470nH

自谐振频率:300MHz ~ 6GHz

LCN系列,陶瓷材料,绕线结构,高频型

外形尺寸:0603,0805,1008

额定电流:170mA ~1000mA

电感量精度:±5%,±10%

电感量范围:1.6nH ~4700nH

自谐振频率:110MHz ~ 6GHz

NL/NLC系列,绕线结构,通用型

外形尺寸:0806,1008,1210,1812,2220

额定电流:25mA ~2000mA

电感量精度:±5%,±10%,20%

电感量范围:5nH ~1000μH

自谐振频率:2MHz ~ 700MHz

SMT Power Inductors贴片功率电感

STD 系列

外形尺寸(L x W x H,单位:mm):11.6 x 11.6 x 8.5

额定电流:350mA ~3500mA

电感量精度:±20%

电感量范围:10μH ~1200μH

SCD 系列

外形尺寸(L x W x H,单位:mm):4.0 x 4.5 x 3.2 ~ 10.5 x 7.8 x 7.0

额定电流:240mA ~3800mA

电感量精度:±10%,±20%

电感量范围:1μH ~820μH

SSL 系列

外形尺寸(L x W x H,单位:mm):6.6 x 4.45 x 2.49 ~ 18.54 x 15.24 x 7.11 额定电流:50mA ~8600mA

电感量精度:±20%

电感量范围:1μH ~1000μH

STD

SCD

SSL

SB系列,通用型

外形尺寸:0402,0603,0805,1206,1210,1806,1812

额定电流:50mA ~600mA

阻抗精度:±25%

阻抗范围:6Ω~2200Ω

NB系列,小电流

外形尺寸:0402,0603,0805,1206

额定电流:50mA ~800mA

阻抗精度:±25%

阻抗范围:6Ω~2200Ω

GB系列,中电流

外形尺寸:0603,0805,1206,1210,1806,1812

额定电流:200mA ~1000mA

阻抗精度:±25%

阻抗范围:7Ω~2200Ω

PB系列,大电流

外形尺寸:0402,0603,0805,1206,1210,1806,1812

额定电流:800mA ~7000mA

阻抗精度:±25%

阻抗范围:10Ω~1500Ω

现在常用的的电阻、电容、电感、二极管都有贴片封装。贴片封装用四位数字标识,表明了器件的长度和宽度。贴片电阻有百分五和百分一两种精度,购买时不特别说明的话就是指百分五。一般说的贴片电容是片式多层陶瓷电容(MLCC),也称独石电容。附表是贴片电阻的参数。

2)贴片电阻的封装、功率与电压关系如下表:

英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)

0201 0603 1/20W 25

0402 1005 1/16W 50

0603 1608 1/10W 50

0805 2012 1/8W 150

1206 3216 1/4W 200

1210 3225 1/3W 200

1812 4832 1/2W 200

2010 5025 3/4W 200

2512 6432 1W 200

3)贴片电阻的精度与阻值

贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,

J -表示精度为5%、

F-表示精度为1%。

T -表示编带包装

阻值范围从0R-100M

4)贴片电阻的特性

·体积小,重量轻;

·适应再流焊与波峰焊;

·电性能稳定,可靠性高;

·装配成本低,并与自动装贴设备匹配;

·机械强度高、高频特性优越。

AXIAL - 两脚直插

AXIAL就是普通直插电阻的封装,也用于电感之类的器件。后面的数字是指两个焊盘的间距。

AXIAL-0.3 小功率直插电阻(1/4W);普通二极管(1N4148);色环电感(10uH)

AXIAL-0.4 1A的二极管,用于整流(1N4007);1A肖特基二极管,用于开关电源(1N5819);瞬态保护二极管

AXIAL-0.8 大功率直插电阻(1W和2W)

二.电容:

1)贴片电容可分为无极性和有极性两种,容值范围从0.22pF-100uF

无极性电容下述两类封装最为常见,即0805、0603;

英制尺寸公制尺寸长度宽度厚度

0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

1210 3225 3.20±0.30 2.50±0.30 1.25±0.30

1808 4520 4.50±0.40 2.00±0.20 ≤2.00

1812 4532 4.50±0.40 3.20±0.30 ≤2.50

2225 5763 5.70±0.50 6.30±0.50 ≤2.50

3035 7690 7.60±0.50 9.00±0.05 ≤3.00

一般容值越小,耐压值可做到越大,常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V

有极性电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体如下:

类型封装形式耐压

A 3216 10V

B 3528 16V

C 6032 25V

D 7343 35V

2)常用电容的标识精度级别

B+_0.1%

C+_0.25%

D+_0.5%

F+_1%

G+_2%

J+_%

K+_10%

M+_20%

N+_30%

3)各种贴片电容的特性

帖片电容的材料常规分为三种,NPO,X7R,,X5R,Y5V,钽电容

NPO 此种材质电性能最稳定,几乎不随温度,电压和时间的变化而变化,适用于低损耗,稳定性要求要的高频电路。容量精度在5%左右,但选用这种材质只能做容量较小的,常规100PF 以下,100PF至 1000PF 也能生产但价格较高。

X7R 此种材质比NPO 稳定性差,但容量做的比NPO 的材料要高,耐压高,容量精度在10%左右,电容量一般在100pF~2.2F之间。

Y5V 此类介质的电容,其稳定性较差,容量偏差在20%左右,对温度电压较敏感,但这种材质能做到很高的容量,而且价格较低,适用于温度变化不大的电路中。电容量范围较大,一般为1000pF~100F。

X5R容量小,体积小,适用于计算机、电源和汽车电路中退耦、输出滤波等应用。

钽电容体积小、容量大、漏电流低、使用寿命长、综合性能优异,是最优秀的电容器,不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、功能稳定,而且能在许多为其它电容器所不能胜任的严峻条件下正常工作。广泛用于高频滤波像HI-FI系统,。

三.电感

常见封装:0402、0603、0805、1206

封装精度 Q值频率(HZ)允许电流(A)

0402 ±0.1nH 3 100 455

0405 ±0.2nH 5 25.2 350,315

0603 ±0.3nH 10 25 280,210

1005 ±3% 20 10 200

1608 ±5% 25 7.96 150

四.磁珠:磁阻大,专用于滤波。

1)贴片磁珠封装允许电流(mA) 精度

0402,0603 3500

1005,1210 1500 ±5?

1608,2012 500 ±10?

201209 260 ±25%

321825 210

2)磁珠的阻值一般在10 ? -2000 ?频率在100HZ左右。按作用可以分为整流二极管肖特基二极管稳压二极管五.贴片二极管的标准封装:

封装名字对应尺寸(英制单位)

SMA <---------------->2010

SMB <---------------->2114

SMC <---------------->3220

SOD123 <---------------->1206

SOD323 <---------------->0805

SOD523 <---------------->0603

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸·功率 贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸: 英制(inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表:

电阻电容标准值

常用电阻、电容标准值 国家标准规定了电阻的阻值按其精度分为两大系列,分别为E-24系列和E-96系列,E-24系列精度为5%,E-96系列为1%,在这两种系列之外的电阻为非标电阻,较难采购。下面列出了常用的5%和1%精度电阻的标称值,供大家设计时参考。 精度为5%的碳膜电阻,以欧姆为单位的标称值: 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1%的金属膜电阻,以欧姆为单位的标称值: 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K 13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K 13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K 14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K 14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K 15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K 15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K 16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K 16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K 17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K 17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K 18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K 18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K 19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K

电阻电容规格

Chip Resistors 贴片电阻 RC系列,通用型 外形尺寸:0201,0402,0603,0805,1206,1210,2010,2512 额定功率:1/20W~1W 阻值精度:±1%,±5%(±2%,±0.5%可选) 阻值范围:0Ω(jumper),1Ω~22MΩ(±5%,±2%),100ΩΩ~2.2MΩ(±1%,±0.5%)温度系数:±100 ppm/℃~ ±200 ppm/℃ 最高工作电压:25VDC~200VDC 最高过负荷电压:50VDC~400VDC RL系列,低阻值 外形尺寸:0603,0805,1206,1210,2010,2512 额定功率:1/10W~1W 阻值精度:±1%,±2%,±5% 阻值范围:0.01Ω~1Ω 温度系数:±600 ppm/℃~ ±1500 ppm/℃ RT系列,高精度,薄膜型 外形尺寸:0201,0402,0603,0805,1206,1210,2010,2512 额定功率:1/20W~3/4W 阻值精度:±0.1%,±0.25%,±0.5%(±0.05%可选) 阻值范围:10Ω~1MΩ 温度系数:±25 ppm/℃~ ±50 ppm/℃(±15 ppm/℃可选) 最高工作电压:15VDC~150VDC 最高过负荷电压:50VDC~300VDC Chip Ceramic Capacitors 贴片陶瓷电容 CC系列,NPO材质 外形尺寸:0201,0402,0603,0805,1206,1210,1808,1812 额定电压:16VDC~4000VDC 电容量精度:±1%,±2%,±5%(C≥10PF);±0.1pF,±0.25Pf,±0.5pF(C<10Pf) 电容量范围:0.47pF~22nF 工作温度范围:-55℃~+125℃ CC 系列,X7R材质 外形尺寸:0201,0402,0603,0805,1206,1210,1808,1812 额定电压:10VDC~2000VDC 电容量精度:±5%,±10% 电容量范围:100pF~4.7μF 工作温度范围:-55℃~+125℃

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸 贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸:

贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表: 英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16

0603 1608 1/10 0805 20** 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 20** 5025 3/4 2512 6432 1 国内贴片电阻的命名方法: 1、5%精度的命名:RS-05K102JT 2、1%精度的命名:RS-05K1002FT R -表示电阻 S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是 1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。 05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K -表示温度系数为100PPM, 102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω= 10KΩ。 J -表示精度为5%、F-表示精度为1%。 T -表示编带包装 1: 0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206 (1/4W) 5:1210(1/3W) 6:20**(1/2W) 7: 2512(1W) 1206 20欧1/4 *4 5欧1w

常用电容电阻标准值

书到用时方恨少,平时没在意元件常用值,待做电路时才慌忙去找,幸好还能找到(很感激这些大师们),稍稍汇总一下贴出来以备不时之需。 国家标准规定了电阻的阻值按其精度分为两大系列,分别为E-24系列和E-96 系列,E-24系列精度为5%,E-96系列为1%,在这两种系列之外的电阻为非标电阻,较难采 购。下面列出了常用的5%和1%精度电阻的标称值,供大家设计时参考。 精度为5%的碳膜电阻,以欧姆为单位的标称值: 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M

电阻电容规格

国家标准规定了电阻的阻值按其精度分为两大系列,分别为E-24系列和E-96 系列,E-24系列精度为5%,E-96系列为1%,在这两种系列之外的电阻为非标电阻,较难采 购。下面列出了常用的5%和1%精度电阻的标称值,供大家设计时参考。 精度为5%的碳膜电阻,以欧姆为单位的标称值: 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1%的金属膜电阻,以欧姆为单位的标称值: 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K 13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K 13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K 14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功 率识别 贴片电阻和贴片电容是电子元器件中常用的两种。贴片电阻的封装有9种,分别用两种尺寸代码来表示,其中一种是由 4位数字表示的EIA代码,另一种是米制代码。常用的0603 封装指的是英制代码。下表列出了贴片电阻封装英制和公制的关系及详细尺寸。 电容和电阻的封装尺寸是一样的,如0805和1206等。电阻封装尺寸与功率有对应关系,通常来说,0201对应1/20W,0402对应1/16W,0603对应1/10W,0805对应1/8W,1206 对应1/4W。 电容电阻的外形尺寸和封装也有对应关系,如0402对应1.0x0.5,0603对应1.6x0.8,0805对应2.0x1.2,1206对应 3.2x1.6,1210对应3.2x2.5,1812对应 4.5x3.2,2225对应 5.6x 6.5. 以上是常规贴片电阻的部分介绍。

102-5%精度阻值表示法是一种常用的电阻命名方法。其中,前两位数字表示有效数字,第三位数字表示有多少个零,基本单位为___(Ω)。例如,102表示1000Ω,即1KΩ。另外,1002是1%阻值表示法,其中前三位数字表示有效数字,第四位数字表示有多少个零,基本单位同样为___。例如,1002表示Ω,即10KΩ。此外,J-和F-分别表示电阻的精 度为5%和1%,而T-则表示编带包装。 贴片电阻的阻值表示也是数字与“R”组合表示的。例如, 3欧姆用3R0表示,10欧姆用100表示,100欧姆用101表示。其中,“R”表示小数点的意思,而101后面个位数的“1”表示带有1个零。另外,电阻上的数字和字母表示的就是阻值。例如,R002表示0.002欧姆,180表示的是18欧姆。此外,通过电 阻的背景颜色和字体颜色可以区分电阻和电容。电阻的背景颜色除了端角外应该是黑色的,而电容则没有字体表示和黑色背景颜色。 贴片电阻的命名中,阻值误差精度有±1%、±2%、±5%、±10%等不同精度。其中,常用的是±1%和±5%。对于±5%的 电阻,通常用三位数来表示,例如512,其中前面两位是有效

常用电阻电容的标称值

我们在平时学习或者设计的时候没有注意一些元器件的收集和元件常用值,待做电路时才慌忙去找,幸好还能找到,耽误了很多时间,为了今后学习的方便和便于网友们的查找,和稍稍汇总一下贴出来以备不时之需。当然还不是很全面,希望大师们给补充纠正一下,谢谢!!! 国家标准规定了电阻的阻值按其精度分为两大系列,分别为E-24系列和E-96 系列,E-24系列精度为5%,E-96系列为1%,在这两种系列之外的电阻为非标电阻,较难采 购。下面列出了常用的5%和1%精度电阻的标称值,供大家设计时参考。 电阻 精度为5%的碳膜电阻,以欧姆为单位的标称值: 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M

电阻电容封装规格、尺寸与功率对应关系图解说明.

一、直插式电阻电容封装与尺寸图解尺 由于直插式无源器件体积普遍要比贴片式要大一些,而且直插式器件在制作PCB 时 需 要打孔,焊接工艺跟贴片式也有差别,较为麻烦,相对而言,直插式电阻电容多是面 向大功 率电路应用。 1、直插式电阻封装及尺寸装 直插式电阻封装为AXIAL-xx 形式(比如AXIAL-0.3、AXIAL-0.4),后面的 xx 代表焊盘中心 间距为 xx 英寸,这一点在网上很多文章都没说清楚,单位为英寸。这个尺寸肯定比电阻本 身要稍微大一点点,常见的固定(色环)电阻如下图:(1 英寸= 0.0254 米 =2.54cm) 常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图(AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil): 另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容,或看起来根本不像个电阻器,如下图,这类电阻可以参照下文的无极电容封装来设计,比如RAD-0.2 等等。 而可调式电阻器封装也很有特点,比如引脚的独特性,很多引脚宽度也不能使用传统 的 1 圆形,一般都不能按照上述封装进行,需要遵照产品手册进行单独设计。如下图: 2、直插式电容封装及尺寸装 (1)无极电容 常见的电容分为两种:无极电容和有极电容。

典型的无极电容如下: 无极电容封装以RAD 标识,有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4,后面的数字表示焊盘中心孔间距,如下图所示(示例RAD-0.3)。 2 (2)有极电容 有极电容一般指电解电容,如下图: 下图是电解电容和固态电容图,这类电容都是标准的封装,但是高度不一定标准,包括

贴片电阻电容功率与尺寸对应表

贴片电阻电容功率与尺寸对应表目录: 一、贴片电阻 二、贴片电容 三、贴片钽电容 一、贴片电阻 2007-12-18 16:41 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表: 英制(mil) 公制(mm) 额定功率(W)@ 70?C 0201 0603 1/20 0402 1005 1/16

0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法: 1、5%精度的命名:RS-05K102JT prestar atenció especial a les parts el reforç negatiu. C transport descarregaven el llum llum atenció, no tirs lliures. Barres D modelat posat no s'utilitza durant molt de temps l'interior d'apilament coixí bé per evitar la corrosió. 7.3.3 ? d'acer fl ash cul soldadura soldada productes semielaborats acer classificades segons especificacions un tidy, abocadors tot cobert, evitar la insolació i la pluja. Acer de transport B per a la soldadura de productes semielaborats cal no ser expulsat, per evitar la deformació d'acer. ? soldadura de productes semielaborats no aigua refredament, refredament pot només mogut. 7.4 7.4.1 general ? durant el formigó abocament de formigó Enginyeria projectes concrets, correcció reservat de la localització d'acer o canonada. B després que s'ha vessat llosa de formigó força a 1.2Mpa només a la planta. Plantilla de costat C en força de formigó pot garantir que les vores no estan danyats per despullar, abans de despullar. ? Quan s'utilitza un vibrador, aneu amb compte de no tocar

电阻尺寸对照表

电阻尺寸对照表 贴片电容和贴片电阻都是一样可以同用。 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表: 英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法: 1、5%精度的命名:RS-05K102JT 2、1%精度的命名:RS-05K1002FT R -表示电阻 S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K -表示温度系数为100PPM, 102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ。 J -表示精度为5%、F-表示精度为1%。 T -表示编带包装

电阻电容的主要参数

电阻电容的主要参数 电阻器的主要电器参数如下: 1)标称阻值和允许误差: 2)额定功率: 3)最高工作电压: 4)噪声电动势: 5)温度系数: 电容的主要特性参数: (1)容量与误差:实际电容量和标称电容量允许的最大偏差范围。一般分为3级:I级±5%,II级±10%,III级±20%。在有些情况下,还有0级,误差为±20%。 精细电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级。 常用的电容器其精度等级和电阻器的表示方法一样。用字母表示:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I级——±5%;K——II级——±10%;M——III级——±20%。 (2)额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压。对于构造、介质、容量一样的器件,耐压越高,体积越大。 (3)温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值。温度系数越小越好。

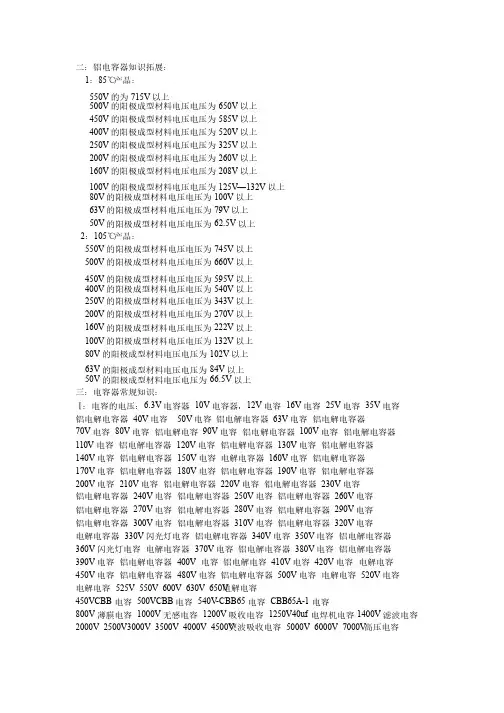

(4)绝缘电阻:用来说明漏电大小的。一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言,绝缘电阻越大越好,漏电也小。 (5)损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量。这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。 (6)频率特性:电容器的电参数随电场频率而变化的性质。在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小。损耗也随频率的升高而增加。另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能。所有这些,使得电容器的使用频率受到限制。 不同品种的电容器,最高使用频率不同。小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ。 铝电解电容器使用须知 1、直流电解电容器只能使用在直流电路上,其极性必须标明在适当的位置或在导针/端子旁边。 2、在电路回路中如不清楚或不明确线路的极性时,则建议使用无极性电解容器。 3、电解电容器的工作环境温度不能超过规定的使用温

常用电阻电容值

精度为5%的碳膜电阻,以欧姆为单位的标称值: 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1%的金属膜电阻,以欧姆为单位的标称值: 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K 13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K 13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K 14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K 14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K 15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K 15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K 16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K

电容电阻常用表

1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K

47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M

15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1 %的金属膜电阻,以欧姆为单位的标称值: 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K

电容电阻基本常识

常规贴片阻容封装对照表 常规贴片电阻标准封装与额定功率对照表

常规钽电容封装对照表 常规电 解电容封装对 照表 (单位:m) 电阻电容包装形式

2、碳膜电阻 3、精密金属膜电阻 4金属氧化膜电阻 5、陶瓷电容

7、贴片电阻 贴片元件封装说明转 贴片元件封装说明 BGM SMT是电子业界一门新兴的工业技术,它的兴起及迅猛发展是电子组装业的一次 革命,被誉为电子业的”明日之星”,它使电子组装变得越来越快速和简单,随 之而来的是各种电子产品更新换代越来越快,集成度越来越高,价格越来越便宜。 为IT(Information Technology)产业的飞速发展作出了巨大贡献。 SMT零件:SMT所涉及的零件种类繁多,样式各异,有许多已经形成了业界通用 的标准,这主要是一些芯片电容电阻等等;有许多仍在经历着不断的变化,尤其 是IC类零件,其封装形式的变化层出不穷,令人目不暇接,传统的引脚封装正 在经受着新一代封装形式(BGA、FLIP CHIP等等)的冲击,在本章里将分标准 零件与IC类零件详细阐述。 标准零件 标准零件是在SMT发展过程中逐步形成的,主要是针对用量比较大的零件,本节 只讲述常见的标准零件。目前主要有以下几种:电阻(R)、排阻(RA或RN)、电感 (L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内 为PCB(印刷电路板)上之零件代码】,在PCB上可根据代码来判定其零件类型, 一般说来,零件代码与实际装着的零件是相对应的。 一、零件规格: (a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成 了一个标准零件系列,各家零件供货商皆是按这一标准制造。
