(完整版)贴片电容的介绍

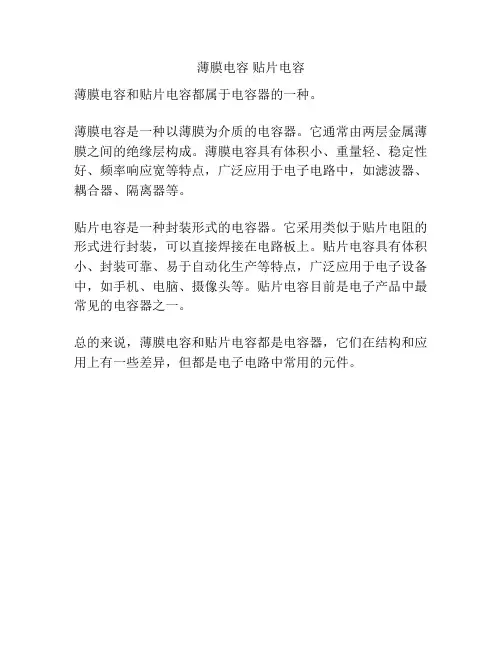

薄膜电容贴片电容
薄膜电容和贴片电容都属于电容器的一种。

薄膜电容是一种以薄膜为介质的电容器。

它通常由两层金属薄膜之间的绝缘层构成。

薄膜电容具有体积小、重量轻、稳定性好、频率响应宽等特点，广泛应用于电子电路中，如滤波器、耦合器、隔离器等。

贴片电容是一种封装形式的电容器。

它采用类似于贴片电阻的形式进行封装，可以直接焊接在电路板上。

贴片电容具有体积小、封装可靠、易于自动化生产等特点，广泛应用于电子设备中，如手机、电脑、摄像头等。

贴片电容目前是电子产品中最常见的电容器之一。

总的来说，薄膜电容和贴片电容都是电容器，它们在结构和应用上有一些差异，但都是电子电路中常用的元件。

CBB电容和贴片电容一、CBB电容和贴片电容概述1.CBB电容和贴片电容的定义CBB电容是一种聚丙烯薄膜电容器，具有良好的绝缘性能、低损耗、高可靠性等特点。

而贴片电容则是一种表面贴装型电容器，具有体积小、重量轻、容量大、可靠性高等优点。

2.CBB电容和贴片电容的特点CBB电容的特点包括：高绝缘性能、低损耗、高可靠性、耐高温、耐高压等。

而贴片电容的特点则包括：体积小、重量轻、容量大、可靠性高、易于安装等。

3.CBB电容和贴片电容的应用领域CBB电容广泛应用于电源滤波、耦合、去耦、旁路等电路中，同时也适用于高频电路和高压电路。

而贴片电容则广泛应用于数字电路、模拟电路、高频电路、低频电路等电路中，特别是表面安装型电子产品中。

二、CBB电容的原理和结构1.CBB电容的工作原理CBB电容是通过聚丙烯薄膜作为介质，在两个金属电极之间夹上绝缘材料，形成一个电容器。

当电压施加到电容器上时，电荷会储存在聚丙烯薄膜中，形成电场。

2.CBB电容的结构特点CBB电容的结构通常由金属电极、聚丙烯薄膜、绝缘材料等组成。

其中，金属电极通常采用铝或铜等材料，聚丙烯薄膜则采用聚丙烯塑料材料，绝缘材料则采用硅橡胶或陶瓷等材料。

3.CBB电容的主要参数和性能指标CBB电容的主要参数包括：容量、电压、损耗角正切值、绝缘电阻等。

其中，容量是指电容器能够储存的电荷量，电压是指电容器能够承受的最大电压，损耗角正切值是指电容器在交流电路中的能量损耗，绝缘电阻是指电容器两极之间的电阻值。

三、贴片电容的原理和结构1.贴片电容的工作原理贴片电容是一种表面贴装型电容器，其工作原理与CBB电容相似。

它是通过在两个金属电极之间夹上绝缘材料来形成电容器。

当电压施加到电容器上时，电荷会储存在绝缘材料中，形成电场。

2.贴片电容的结构特点贴片电容的结构通常由金属电极、绝缘材料等组成。

其中，金属电极通常采用铝或铜等材料，绝缘材料则采用陶瓷或聚合物等材料。

由于其体积小、重量轻等特点，使得贴片电容非常适合用于表面安装型电子产品中。

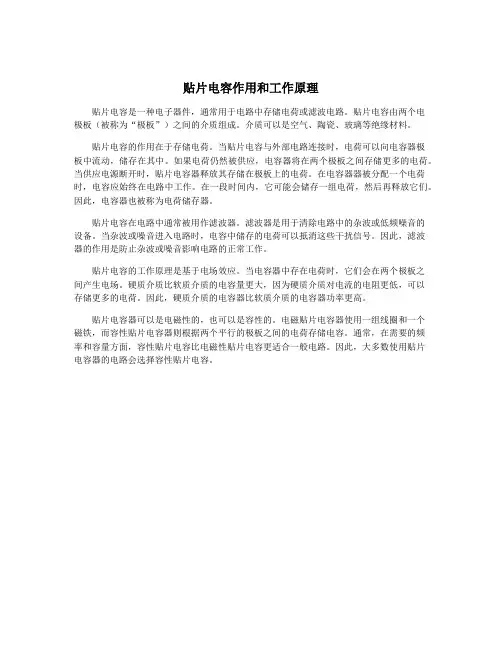

贴片电容作用和工作原理
贴片电容是一种电子器件，通常用于电路中存储电荷或滤波电路。

贴片电容由两个电
极板（被称为“极板”）之间的介质组成。

介质可以是空气、陶瓷、玻璃等绝缘材料。

贴片电容的作用在于存储电荷。

当贴片电容与外部电路连接时，电荷可以向电容器极
板中流动，储存在其中。

如果电荷仍然被供应，电容器将在两个极板之间存储更多的电荷。

当供应电源断开时，贴片电容器释放其存储在极板上的电荷。

在电容器器被分配一个电荷时，电容应始终在电路中工作。

在一段时间内，它可能会储存一组电荷，然后再释放它们。

因此，电容器也被称为电荷储存器。

贴片电容在电路中通常被用作滤波器。

滤波器是用于清除电路中的杂波或低频噪音的
设备。

当杂波或噪音进入电路时，电容中储存的电荷可以抵消这些干扰信号。

因此，滤波
器的作用是防止杂波或噪音影响电路的正常工作。

贴片电容的工作原理是基于电场效应。

当电容器中存在电荷时，它们会在两个极板之
间产生电场。

硬质介质比软质介质的电容量更大，因为硬质介质对电流的电阻更低，可以
存储更多的电荷。

因此，硬质介质的电容器比软质介质的电容器功率更高。

贴片电容器可以是电磁性的，也可以是容性的。

电磁贴片电容器使用一组线圈和一个
磁铁，而容性贴片电容器则根据两个平行的极板之间的电荷存储电容。

通常，在需要的频
率和容量方面，容性贴片电容比电磁性贴片电容更适合一般电路。

因此，大多数使用贴片
电容器的电路会选择容性贴片电容。

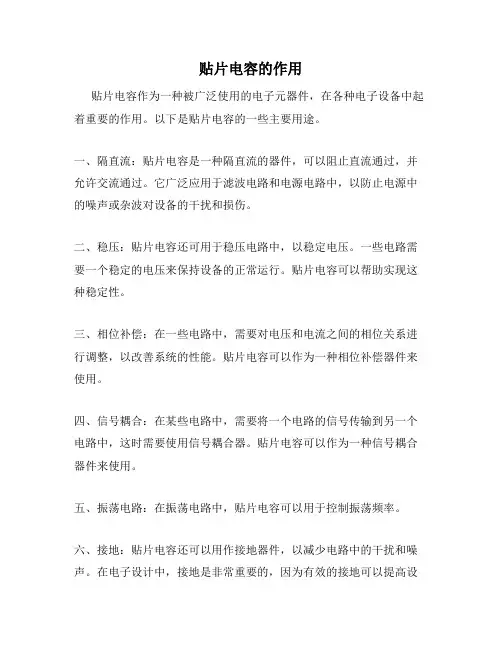

贴片电容的作用
贴片电容作为一种被广泛使用的电子元器件，在各种电子设备中起着重要的作用。

以下是贴片电容的一些主要用途。

一、隔直流：贴片电容是一种隔直流的器件，可以阻止直流通过，并允许交流通过。

它广泛应用于滤波电路和电源电路中，以防止电源中的噪声或杂波对设备的干扰和损伤。

二、稳压：贴片电容还可用于稳压电路中，以稳定电压。

一些电路需要一个稳定的电压来保持设备的正常运行。

贴片电容可以帮助实现这种稳定性。

三、相位补偿：在一些电路中，需要对电压和电流之间的相位关系进行调整，以改善系统的性能。

贴片电容可以作为一种相位补偿器件来使用。

四、信号耦合：在某些电路中，需要将一个电路的信号传输到另一个电路中，这时需要使用信号耦合器。

贴片电容可以作为一种信号耦合器件来使用。

五、振荡电路：在振荡电路中，贴片电容可以用于控制振荡频率。

六、接地：贴片电容还可以用作接地器件，以减少电路中的干扰和噪声。

在电子设计中，接地是非常重要的，因为有效的接地可以提高设
备的性能和稳定性。

总之，贴片电容具有广泛的用途，可用于滤波、稳压、相位补偿、信号耦合、振荡电路和接地等方面。

在不同的电子设备中，贴片电容的应用方式也有所不同，因此熟悉不同类型的贴片电容的性能和特性，对于电子工程师来说是非常重要的。

贴片电容概述贴片电容概述：全称：多层（积层、叠层）片式陶瓷电容器，也称为贴片电容、片容，英文缩写：MLCC。

贴片电容的色彩，惯例见得多的即是比纸板箱浅一点的黄，和青灰色，这在详细的出产进程中会有发作纷歧样差异，COG 质料惯例色彩是黄色，X7R质料惯例以灰色为主。

首要规范规范，按英制规范分为：0201、0402、0603、0805、1206；以及大规范的12十、1808、1812、2220、2225、3012、3035等。

容量方案：0.5pF～十0uF，其间，一般认为容量在1uF以上为大容量电容。

额外电压：从4V到4KV（DC），当额外电压在十0V及以上时，即概括为中高压商品。

片式电容的安稳性及容量精度与其选用的介质资料存在对应联络，首要分为三大品种：一、是以COG/NPO为I类介质的高频电容器，其温度系数为plusmn;30ppm/℃，电容量十分安稳，简直不随温度、电压和时间的改动而改动，首要运用于高频电子线路，如振动、计时电路等；其容量精度首要为plusmn;5，以及在容量低于十pF时，可选用B档（plusmn;0.1pF）、C档（plusmn;0.25pF）、D档（plusmn;0.5pF）三种精度。

二、是以X7R为II类介质的中频电容器，其温度系数为plusmn;15，电容量相对安稳，适用于各种旁路、耦合、滤波电路等，其容量精度首要为K档（plusmn;十）。

分外状况下，可供应J档（plusmn;5）精度的商品。

三、是以Y5V为II类介质的低频电容器，其温度系数为：＋30～－80，电容量受温度、电压、时间改动较大，一般只适用于各种滤波电路中。

其容量精度首要为Z档（＋80～－20），也可挑选plusmn;20精度的商品。

准确挑选一颗片式电容时，除了要供应其规范规范及容量巨细外，还有必要分外留神到电路对这颗片式电容的温度系数、额外电压等参数的恳求。

贴片电容规范命名办法及界说：贴片电容的命名，国内和国外的产家有一此差异但所包括的参数是一样的。

贴片电容技术指标摘要：1.贴片电容的概念和结构2.贴片电容的主要技术指标3.贴片电容的测量方法4.贴片电容的技术优势5.结论正文：贴片电容技术指标贴片电容，又称多层（积层，叠层）片式陶瓷电容器（multilayer,ceramic,capacitor，,mlcc），是一种常见的电子元件，广泛应用于电子产品中用于存储和释放电荷。

为了确保电子设备的正常运行，我们需要了解贴片电容的技术指标、测量方法和技术优势。

一、贴片电容的概念和结构贴片电容是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合而成，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体。

二、贴片电容的主要技术指标贴片电容的主要技术指标包括容量与误差、尺寸等。

其中，容量与误差是指标称电容和实际电容之间的最大偏差范围。

贴片电容的精度等级常用英文字母表示，如d 级，0.5%；f 级，1%；g 级，2%；j 级，5%；k 级，10%；m 级，20%。

尺寸贴片电容通常用英寸单位或毫米单位表示。

三、贴片电容的测量方法为了确保贴片电容的质量，我们需要对其进行测量。

常见的贴片电容测量方法包括电容计测量和电桥测量。

电容计可以直接测量贴片电容的电容值，将电容计的两个探针连接到贴片电容的两个引脚上，电容计会显示出电容值。

如果显示的值接近贴片电容的标称值，说明贴片电容工作正常。

电桥测量则是一种常用的测量电阻、电容和电感的仪器，通过调节电桥的平衡，可以测量贴片电容的电容值。

四、贴片电容的技术优势贴片电容的技术优势主要体现在其高精度技术上，这种技术可以增加静电容量。

与片式电阻器不同，电阻器只需要与可以阻断电压流动的材料组合即可形成产品。

而贴片电容需要使用高精度技术来增加静电容量，这使得它在电子设备中具有更高的稳定性和可靠性。

此外，贴片电容的日常质量管理严格，相应检测仪器可以最大限度地减少不良产品的流出。

五、结论贴片电容作为电子产品中常见的元件之一，具有重要的技术指标和测量方法。

最全面陶瓷贴片电容终极学习篇（干货值得收藏）
最全面陶瓷贴片电容(MLCC)知识篇章，值得电子工程师们珍藏。

多层片式陶瓷电容器
——简称贴片电容、片容
日本及台湾地区常称为积层电容或叠层电容
MLCC—Multi-Layer Ceramic Capacitors
1960’s 由美国人发明，1980’s日本人发扬光大并实现用低成本贱金属量产。

制造流程
内部结构
尺寸系列
标准系列化的外形尺寸
最常用英寸单位系统来表示：
0603—"06"表示:长0.06inch=1.6mm，
"03"表示:宽0.03inch=0.8mm
也有用国际单位系统表示：
1608—"16"表示:长1.6mm
"08"表示:宽0.8mm
表一贴片电容全系列尺寸表
最小规格尺寸01005(长0.25mm*宽0.125mm),目前只有少数几家日本公司在批量生产；0201、0402、0603是目前用量最大的尺寸规格，大型的MLCC企业均可批量生产。

国内，深圳宇阳是专做小尺寸MLCC的厂家；
2220及以上尺寸规格产品，市场占有量很小，大型企业一般不生产，主要是中小MLCC。

什么是贴片电容？贴片电容是一种电子元器件，是电路中常用的一个元件，通常用于电路板上。

贴片电容由一个电介质材料包裹着的两个平行的金属片组成，具有能够储存电能的特性。

相比传统的其它电容，贴片电容具有更小的体积和更低的成本，被广泛应用于各种电子设备中。

贴片电容的尺寸可以随需求而不同，通常以尺寸代码来命名，如0201、0402、0603等，数值分别代表其长和宽的尺寸。

贴片电容具有很好的频率响应和失真特性，可以在信号滤波、隔离和储存方面发挥重要作用。

贴片电容区别有哪些？贴片电容与其它类型的电容相比具有很多不同之处。

以下是贴片电容与其它电容之间的主要区别。

尺寸和形状贴片电容相比其它类型的电容要小，通常被设计成长条形、方形或正圆柱体形状，方便它们被粘贴在电路板上。

这项特性使得贴片电容被广泛应用于电子产品中要求节省空间的应用中，比如在手机和手表等微型设备中。

低成本贴片电容的制造成本相比其它类型的电容较低，这是由于其尺寸较小且模具的使用寿命更长。

这种特点使贴片电容成为大批量生产的理想选择。

电容值的低贴片电容相比电解电容等其它类型的电容值较低。

这意味着，当需要大电容值时，需要使用多个贴片电合成电容器，这就提高了它们的体积占用和生产成本。

特殊用途贴片电容的特点使得它们可以被用于利用信号的高频成分。

这种高频信号被电子设备中一些特殊的应用所使用，比如射频（RF）和无线电器（Wi-Fi）系统。

总之，贴片电容在现代电子技术中具有不可或缺的地位，它们的尺寸小、成本低和频率响应高等特点能够满足现代市场对细小且高效的电子元件的需求。

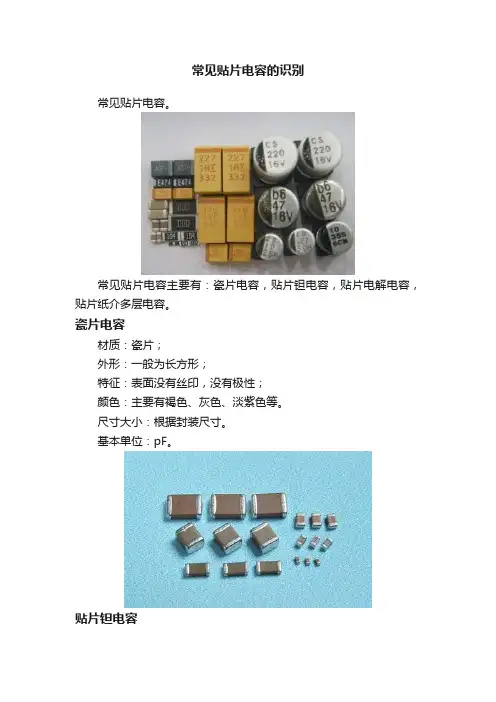

常见贴片电容的识别
常见贴片电容。

常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片纸介多层电容。

瓷片电容
材质：瓷片；
外形：一般为长方形；
特征：表面没有丝印，没有极性；
颜色：主要有褐色、灰色、淡紫色等。

尺寸大小：根据封装尺寸。

基本单位：pF。

贴片钽电容
材质：钽；
外形：一般为长方形；
特征：表面有丝印，有极性；
颜色：主要有黑色、黄色等。

极性判别：钽电容表面一般有一条丝印线（白色、黄色等）标记电容的正极，并且丝印有电容值和工作电压。

尺寸大小：根据封装尺寸。

基本单位：pF。

贴片电解电容
材质：电解质；
外形：一般为圆柱形；
特征：表面有丝印，有极性，外观上可见铝制外壳；
颜色：主要有黑色、黄色等。

极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。

尺寸大小：根据封装尺寸。

基本单位：uF。

贴片纸介多层电容
材质：纸质；
外形：一般为椭圆形或方形；
特征：表面有丝印，无极性，有厂家标识；
颜色：椭圆形一般为银白色有金属光泽，方形一般为褐色。

极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。

尺寸大小：根据封装尺寸（一般尺寸较大）。

基本单位：uF。

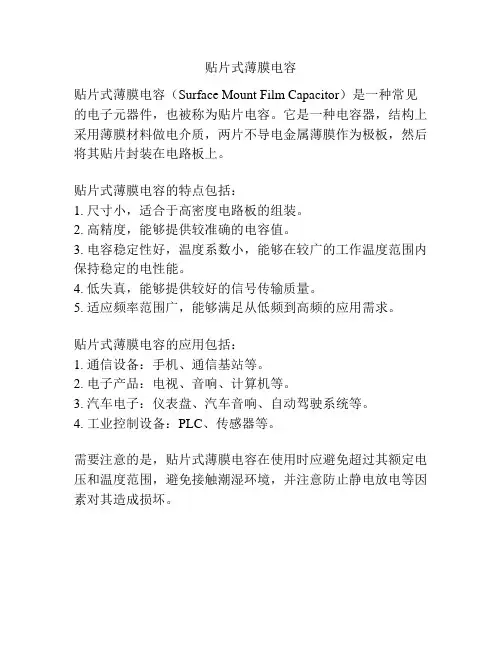

贴片式薄膜电容
贴片式薄膜电容（Surface Mount Film Capacitor）是一种常见的电子元器件，也被称为贴片电容。

它是一种电容器，结构上采用薄膜材料做电介质，两片不导电金属薄膜作为极板，然后将其贴片封装在电路板上。

贴片式薄膜电容的特点包括：
1. 尺寸小，适合于高密度电路板的组装。

2. 高精度，能够提供较准确的电容值。

3. 电容稳定性好，温度系数小，能够在较广的工作温度范围内保持稳定的电性能。

4. 低失真，能够提供较好的信号传输质量。

5. 适应频率范围广，能够满足从低频到高频的应用需求。

贴片式薄膜电容的应用包括：
1. 通信设备：手机、通信基站等。

2. 电子产品：电视、音响、计算机等。

3. 汽车电子：仪表盘、汽车音响、自动驾驶系统等。

4. 工业控制设备：PLC、传感器等。

需要注意的是，贴片式薄膜电容在使用时应避免超过其额定电压和温度范围，避免接触潮湿环境，并注意防止静电放电等因素对其造成损坏。

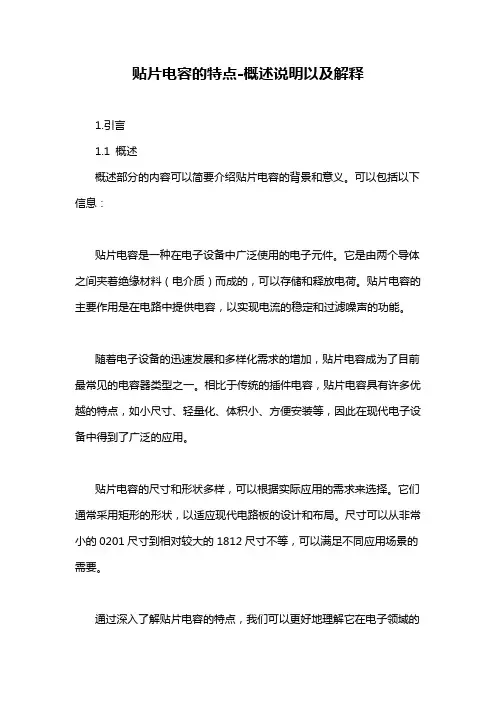

贴片电容的特点-概述说明以及解释1.引言1.1 概述概述部分的内容可以简要介绍贴片电容的背景和意义。

可以包括以下信息：贴片电容是一种在电子设备中广泛使用的电子元件。

它是由两个导体之间夹着绝缘材料（电介质）而成的，可以存储和释放电荷。

贴片电容的主要作用是在电路中提供电容，以实现电流的稳定和过滤噪声的功能。

随着电子设备的迅速发展和多样化需求的增加，贴片电容成为了目前最常见的电容器类型之一。

相比于传统的插件电容，贴片电容具有许多优越的特点，如小尺寸、轻量化、体积小、方便安装等，因此在现代电子设备中得到了广泛的应用。

贴片电容的尺寸和形状多样，可以根据实际应用的需求来选择。

它们通常采用矩形的形状，以适应现代电路板的设计和布局。

尺寸可以从非常小的0201尺寸到相对较大的1812尺寸不等，可以满足不同应用场景的需要。

通过深入了解贴片电容的特点，我们可以更好地理解它在电子领域的重要性和广泛应用的前景。

在接下来的内容中，我们将进一步讨论贴片电容的定义、用途、尺寸和形状，以及其优点和应用前景。

1.2 文章结构文章结构的安排是为了使读者能够清晰地理解和掌握贴片电容的特点。

本文的结构主要分为引言、正文和结论三个部分。

引言部分将对整篇文章进行概述，介绍贴片电容的基本背景和相关信息，引起读者的兴趣。

同时，需要明确文章的结构和目的，让读者对接下来要详细讨论的内容有所预期。

正文部分是文章的重点和核心部分，将深入探讨贴片电容的特点。

首先，我们会具体介绍贴片电容的定义和其在电路中的常见应用，以便读者了解贴片电容的基本概念和实际意义。

其次，我们将详细讨论贴片电容的尺寸和形状，包括其常见的规格和外观特点。

通过这一部分的论述，读者将会了解到贴片电容的具体特点以及不同尺寸和形状对其性能的影响。

结论部分将对前文的讨论进行总结，并总结出贴片电容的优点和应用前景。

我们将回顾贴片电容的主要特点，强调其在现代电子技术中的重要性和广泛的应用领域。

同时，也会展望贴片电容的未来发展趋势和可能的应用前景，为读者提供展望与思考。

贴片电容规格表贴片电容规格表贴片电容是一种高效的电子元器件，广泛应用于电子电路中。

以下是一些常用的贴片电容规格表，其中包括容值范围、工作电压、温度系数和尺寸等信息。

1. 0603规格贴片电容0603规格贴片电容是一种常用的小型电容，尺寸为0.06英寸×0.03英寸，也就是1.60 mm×0.80 mm。

其容值范围为1pF to 1µF，工作电压在6.3V to 50V之间。

温度系数通常为±100ppm/℃，也有一些产品温度系数更小，例如±50ppm/℃。

这种电容通常用于手机、平板电脑、笔记本电脑等小型电子设备中。

2. 0805规格贴片电容0805规格贴片电容是一种中等尺寸的电容，尺寸为0.08英寸×0.05英寸，也就是2.03 mm×1.27 mm。

其容值范围为1pF to 10µF，工作电压在6.3V to 250V之间。

温度系数通常为±100ppm/℃。

这种电容通常用于消费电子产品、车载电子设备等中等尺寸的电子设备中。

3. 1206规格贴片电容1206规格贴片电容是一种较大的电容，尺寸为0.12英寸×0.06英寸，也就是3.20 mm×1.60 mm。

其容值范围为1pFto 22µF，工作电压在6.3V to 630V之间。

温度系数通常为±100ppm/℃。

这种电容通常用于工业控制、通信设备等较大尺寸的电子设备中。

以上是常见的贴片电容规格表，但不限于此，不同品牌和型号的贴片电容可能具有不同的规格和性能参数。

在选购贴片电容时，应该根据具体的应用需求和设计要求选择合适的规格和品牌。

贴片电容基础知识分享,学到就是赚到贴片电容是一种常见的电子元件，被广泛应用于电路设计和制造中。

它具有小巧、高可靠性和优良的高频特性等优点，在现代电子设备中扮演着重要的角色。

本文将从贴片电容的基础知识入手，为读者分享一些有关贴片电容的相关信息。

一、贴片电容的基本概念贴片电容是一种电子元件，用于存储和释放电荷。

它由两个导体之间的绝缘材料组成，通常以可塑性材料或陶瓷材料为基底，涂覆有金属电极。

贴片电容通常带有两个端子，用于连接到电路中。

其外观呈长方形或正方形，尺寸较小，形状扁平。

二、贴片电容的分类根据其电介质材料的不同，贴片电容可以分为陶瓷电容、铝电解电容和有机电解电容等几种类型。

陶瓷电容是最常见的一种类型，具有体积小、价格低廉和稳定性好的特点。

铝电解电容具有高容量和较低的ESR（等效串联电阻），适用于需要大容量的应用。

有机电解电容是一种新型电容，具有高频响应和低ESR的优势。

三、贴片电容的参数在选购贴片电容时，需要关注以下几个重要参数：1. 容量（Capacitance）：贴片电容的容量决定了其存储和释放电荷的能力，通常以法拉（F）为单位。

容量越大，电容器存储的电荷越多。

2. 工作电压（Rated Voltage）：贴片电容的工作电压表示其能够承受的最大电压。

选择时应确保工作电压大于或等于实际应用中的电压。

3. 公差（Tolerance）：公差是指贴片电容的实际容量与标称容量之间的允许差异。

公差通常以百分比表示，例如±10%。

4. 电介质材料（Dielectric Material）：不同类型的贴片电容采用不同的电介质材料，如陶瓷、铝电解和有机电解。

5. 封装尺寸（Package Size）：贴片电容的封装尺寸对于设计和安装至关重要。

常见的封装尺寸有0402、0603、0805等。

四、贴片电容的应用领域贴片电容广泛应用于各种电子设备中，包括通信设备、计算机、消费电子产品等。

它在电路中的作用包括滤波、耦合、维持稳定的工作电压等。

贴片电容内部结构一、贴片电容简介及其应用领域贴片电容，也称为多层陶瓷电容器或片式电容器，是一种重要的电子元件。

它广泛应用于各类电子设备中，如通信设备、计算机、家用电器、医疗设备等，主要用于滤除电路中的高频噪声和纹波，稳定电路的工作电压等。

二、贴片电容的分类和基本原理贴片电容主要分为两大类：无极性贴片电容和有极性贴片电容。

无极性贴片电容的正负极没有区别，而极性贴片电容则有明确的正负极之分。

贴片电容的基本原理是利用陶瓷介质和金属电极的电容器效应。

当电压施加在贴片电容的两极之间时，会形成电场，使电荷在金属电极和陶瓷介质之间积累。

因此，陶瓷介质和金属电极的组合构成了一个电容器。

三、不同类型贴片电容的内部结构特点解析1.无极性贴片电容：无极性贴片电容的内部结构较为简单，一般由一个陶瓷基片和两个金属电极组成。

两个金属电极位于陶瓷基片的两端，一般采用银或铜等导电性能良好的金属材料。

由于无极性贴片电容的正负极没有区别，因此在安装和使用时不需要考虑极性问题。

2.有极性贴片电容：有极性贴片电容的结构与无极性贴片电容相似，但其内部多了一层隔离材料以防止电极间的短路。

此外，有极性贴片电容的正负极标记明显，使用时需要按照标记正确连接。

四、贴片电容性能参数与选择标准1.容量（Capacitance）：指电容器在特定频率下所能储存的电荷量。

它是电容器的主要性能参数之一。

2.耐压（Voltage Rating）：指电容器能够承受的最大电压。

选择电容器时，其耐压值必须高于电路中的工作电压。

3.温度系数（Temperature Coefficient）：表示电容器容量随温度变化的特性。

它是决定电容器在宽温度范围内性能稳定性的关键参数。

4.损耗角正切值（Dissipation Factor）：反映电容器能量损耗的参数。

损耗角正切值越小，表示电容器性能越好。

5.绝缘电阻（Insulation Resistance）：衡量电容器绝缘性能的参数。

X7R性质：1. 介电常数可达到3000，容温变化率小于15％，介电损耗小于3.5%；2. 粉体粒径250-300nm，烧成陶瓷晶粒尺寸300-400nm。

电镜照片：用途：1. 此介质材料为环保型粉料，无任何有毒镉（Cd）和铅(Pd)的化合物；2. 适合于制备超薄层大容量贱金属内电极多层陶瓷电容器的生产：单层陶瓷膜片厚度5～10mm；层数从几十到几百层；电容量从 0.1 nF 到100 nF；3. 由于瓷粉粒度小，分散性好，因此不需要再进行剧烈的球磨，以免改变瓷料的晶粒性质，使性能劣化。

Y5V贴片电容,MLCCY5V多层陶瓷片式电容贴片电容简述COG(NPO)贴片电容选型表X7R贴片电容选型表创建时间：2006-1-13 最后修改时间：2006-1-13 简述Y5V贴片电容属于EIA规定的Class 2类材料的电容。

它的电容量受温度、电压、时间变化影响大。

Y5V贴片电容特性•具有较差的电容量稳定性，在-25℃～85℃工作温度范围内，温度特性为+30%，-80%。

•层叠独石结构，具有高可靠性。

•优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

•应用于温度变化小的退耦、隔直等电路中。

Y5V贴片电容各个生产厂家规格书生产厂家规格书AVX Datasheet风华Datasheet国巨Datasheet太阳诱电Datasheet村田DatasheetY5V贴片电容容量范围厚度与符号对应表符号A C E G J K M N P Q X Y Z 最大厚度毫米(英寸) 0.33(0.013)0.56(0.022)0.71(0.028)0.86(0.034)0.94(0.037)1.02(0.040)1.27(0.050)1.40(0.055)1.52(0.060)1.78(0.070)2.29(0.090)2.54(0.100)2.79(0.110)0201～1210 Y5V贴片电容选型表封装尺寸0201 0402 0603 0805 1206 1210工作电压6.316.31162556.31162556.31162556.31162556.3116255电容量(pF ) 820100022004700AAA C电容量(uF 0.010.022AAAACCCCCGGGG) 0.0470.10 0.15 0.22 CCCCG GGGJKKN0.471.02.2 CCGGGGGG NNKNNNNM M MMN4.710.0 22.0 47.0 NNN MQMQQMQXXXQNQ工作电压6.316.31162556.31162556.31162556.31162556.3116255封装尺寸0201 0402 0603 0805 1206 1210X7R贴片电容,MLCCX7R多层陶瓷片式电容贴片电容简述COG(NPO)贴片电容选型表Y5V贴片电容选型表创建时间：2006-1-12 最后修改时间：2006-1-13 简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

常用贴片电容结构和特点介绍总所周知，电容器通常简称其为电容，用字母C表示，它是一种容纳电荷的器件。

电容器是一种储能元件，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

而通常把常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

1）铝电解电容。

它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。

电解电容有正、负极之分，使用时不能接反。

有正负极性，使用的时候，正负极不要接反。

2）纸介电容。

用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

3）金属化纸介电容。

结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

4）油浸纸介电容。

它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

5）玻璃釉电容。

以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。

6）陶瓷电容。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

7）薄膜电容。

结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

8）云母电容。

用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

贴片电容技术指标
摘要：
1.贴片电容简介
2.贴片电容技术指标分类
3.贴片电容技术指标详解
a.容量
b.额定电压
c.工作温度
d.耗散因子
e.容差
4.贴片电容技术指标的重要性
5.选择合适的贴片电容技术指标
正文：
贴片电容是一种电子元器件，广泛应用于各类电子产品中，具有体积小、重量轻、安装简便等优点。

在选择贴片电容时，需要关注其技术指标，以确保其性能满足产品需求。

贴片电容技术指标主要分为容量、额定电压、工作温度、耗散因子和容差等几大类。

这些指标直接影响着贴片电容的性能和可靠性。

首先，容量是贴片电容的基本性能参数，决定了电容器所能存储的电荷量。

容量的选择应根据电路需求来确定，过大或过小都会影响电路性能。

其次，额定电压是贴片电容所能承受的最大电压，决定了电容器的使用范
围。

在选择额定电压时，应充分考虑电路的工作电压以及可能出现的电压波动，以保证电容器的安全稳定工作。

再者，工作温度是贴片电容正常工作的环境温度范围。

选择合适的工作温度有利于保证电容器的性能和寿命。

一般情况下，应选择在产品工作环境中能正常工作的温度范围。

耗散因子是贴片电容在交流电路中表现出的损耗特性，它影响了电容器在交流电路中的性能。

低耗散因子意味着电容器在交流电路中性能更优。

最后，容差是指贴片电容实际性能与技术指标之间的差距。

选择低容差的电容器有利于保证电路的稳定性和可靠性。

总之，在选择贴片电容时，需要充分了解其技术指标，根据电路需求和实际应用环境来选择合适的贴片电容技术指标。

贴片电容的作用和工作原理
贴片电容是一种电子元件，用于存储电荷和调节电路。

它可以通过连接两个金属板来储存电荷，并且通常被包装在小型的塑料或陶瓷外壳中以便安装在电路板上。

贴片电容的工作原理是基于电场的吸引和排斥。

当两个金属板被连接到电路中时，它们之间会形成一个电场。

如果电荷被加到一个金属板上，它们会被电场吸引到另一个金属板上，形成电容。

贴片电容的作用包括：过滤、去噪、隔离、耦合、调节等。

它们可以用于滤波器、放大器、振荡器、稳压器、电源管理等电路中。

总之，贴片电容是电子元件中非常重要的一种，它的工作原理是基于电场吸引和排斥，它的作用是存储电荷、调节电路和过滤等。

- 1 -。
