蝶形垫片使用方法【干货技巧】

法兰用垫片简介一、概述常用法兰垫片有非金属垫片、半金属垫片和金属垫。

非金属垫片亦称软垫片，一般以石棉为主体配以橡胶等材料制作而成，通常只是在操作温度较低，操作压力不高的管道上使用。

半金属垫片由金属材料和非金属材料共同组合而成，常用的有缠绕式垫片和金属包垫片，它比非金属垫片所承受的温度压力范围较广。

金属垫全部由金属制作，有波形、齿形、椭圆形、八角形和透镜垫等，这种垫片一般用在半金属垫片所不能承受的高温高压管道法兰上。

现裂解装置使用的法兰垫片多为缠绕式垫片，在这里也以介绍缠绕式垫片为主。

在对垫片进行说明前，我们首先来了解两个基本的管道管件概念：公称直径、公称压力。

二、概念为了简化管道器材规格，有利于管道组成件的标准化，在管道设计中将各种管道组成件按压力和直径两个参数进行适当分级，将在压力等级标准中规定的分级压力称为公称压力，将在管径系列标准中规定的分级直径称为公称直径。

1、公称直径（DN）公称直径（DN）是用以表示管道系统中除已用外径表示的组成件以外的所有组成件通用的一个尺寸数字。

在一般情况下，是一个完整的数字，与组成件的真实尺寸接近，但不相等。

公称直径有公制和英制两种。

公制的表示方法为DN××如DN50、DN150；英制的表示方法为××”如6”、12”在公制和英制两种制度中的管件具体尺寸和相应的螺纹尺寸是一致的。

以下为公制尺寸及英制尺寸表示方法的对应表：公制 mm 英制 in 公制 mm 英制 in12”DN15 1/2” DN300 DN203/4”DN35014”DN251”DN40016”DN40 1 1/2”DN45018”DN502”DN50020”DN803”DN60024”DN1004”DN70028”DN1506”DN80032”DN2008”DN90036”DN25010”DN100040”一般的，公制和英制的换算为：1in=25mm （小口径除外）2、公称压力（PN）公称压力是指与其机械强度有关的设计给定压力，它一般表示管道组成件在规定温度下的最大许用工作压力。

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面2侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

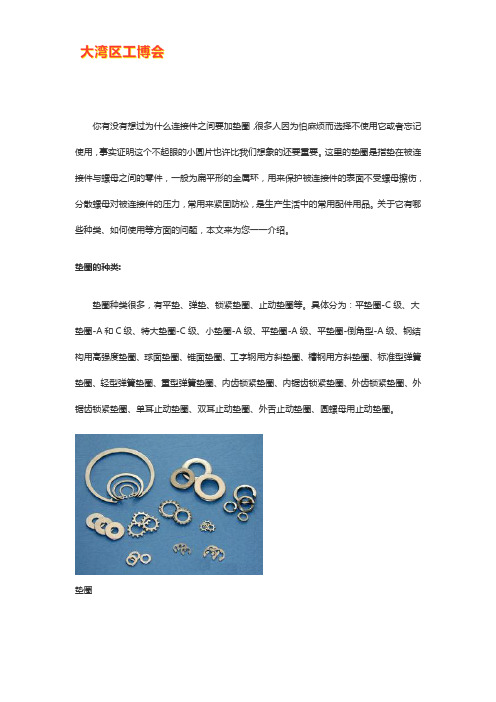

你有没有想过为什么连接件之间要加垫圈，很多人因为怕麻烦而选择不使用它或者忘记使用，事实证明这个不起眼的小圆片也许比我们想象的还要重要。

这里的垫圈是指垫在被连接件与螺母之间的零件，一般为扁平形的金属环，用来保护被连接件的表面不受螺母擦伤，分散螺母对被连接件的压力，常用来紧固防松，是生产生活中的常用配件用品。

关于它有哪些种类、如何使用等方面的问题，本文来为您一一介绍。

垫圈的种类:垫圈种类很多，有平垫、弹垫、锁紧垫圈、止动垫圈等。

具体分为：平垫圈-C级、大垫圈-A和C级、特大垫圈-C级、小垫圈-A级、平垫圈-A级、平垫圈-倒角型-A级、钢结构用高强度垫圈、球面垫圈、锥面垫圈、工字钢用方斜垫圈、槽钢用方斜垫圈、标准型弹簧垫圈、轻型弹簧垫圈、重型弹簧垫圈、内齿锁紧垫圈、内锯齿锁紧垫圈、外齿锁紧垫圈、外锯齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈、外舌止动垫圈、圆螺母用止动垫圈。

垫圈垫圈的种类不同，功能作用也不同，平垫只是用来增大接触面积，没有防松功能，而弹垫可以防松。

止动垫圈在内环上有一个凸起的固定脚，在外环上有3~4个凸起的锁定脚，在防松的基础上还有固定的功能，更加适合用在振动剧烈的地方。

锁紧垫圈锁紧后有向后推的力，也能很好的防松。

垫圈的作用原理:垫圈分为平面垫圈和弹簧垫圈，螺钉上紧后由于与基座接触面积小，加装平面垫圈可以增大基座承压面积，上紧不至于导致基座损坏或滑丝。

弹簧垫圈增加了螺丝扣的应力，使螺丝扣紧作用更加紧固。

垫圈的安装:垫圈和圆螺母配套使用，使用时垫圈装在螺母开槽的那一侧，紧固后将内外止动耳折弯放到槽里。

圆螺母紧固后，分别将内外耳朵扳成轴向，分别卡在轴上的键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。

注意：圆螺母用止动垫圈安装时，内齿弯向的一侧朝向圆螺母还是背向圆螺母？当圆螺母拧紧到位后，止动垫圈的内齿弯向圆螺母。

止动垫圈的外齿中的一个再弯向圆螺母的外壁的槽内，内齿卡在螺纹杆上的槽内，使得圆螺母旋进时止动垫圈相对于螺杆不动。

蝶形弹簧垫片生产工艺蝶形弹簧垫片是一种常用于减震和密封的弹性垫片，由于其特殊的形状，能够提供良好的耐压性能和密封性能。

下面将介绍一下蝶形弹簧垫片的生产工艺。

首先是材料的选择。

蝶形弹簧垫片通常采用高强度的不锈钢材料，具有优异的耐蚀性和耐高温性能。

材料的选择对于垫片的品质和使用寿命有着重要的影响。

然后是材料裁剪。

根据制定的生产工艺，将选定的不锈钢材料进行裁剪。

这一步骤通常通过机械剪切或激光切割完成，确保材料尺寸的准确和一致。

接下来是弯曲成形。

将裁剪好的不锈钢材料放置在弯曲成形机上，根据设计要求进行弯曲成形。

蝶形弹簧垫片的独特形状需要高精度的弯曲，因此通常会采用先进的数控机床进行加工，以保证形状的精确度。

然后是锻造。

将经过弯曲成形的不锈钢材料放入锻造机中进行锻造。

锻造是为了增加垫片的强度和密封性能，通过在特定的温度和压力下对材料进行塑性变形，使其具有更好的力学性能和密封性能。

最后是表面处理。

经过锻造后的垫片表面通常会有一定的氧化层和划痕，需要进行表面处理以提高表面质量。

常见的表面处理方法包括抛光、喷砂和化学处理等。

在整个生产过程中，还需要进行严格的质量控制，确保每个环节的品质合格。

此外，为了保证蝶形弹簧垫片的质量，还需要进行性能测试，如耐压性能测试和密封性能测试等。

总结起来，蝶形弹簧垫片的生产工艺包括材料选择、裁剪、弯曲成形、锻造和表面处理等步骤。

这些步骤的完成需要各种先进的机械设备和精密的加工工艺，以确保蝶形弹簧垫片具有优异的耐压性能和密封性能。

通过严格的质量控制和性能测试，可以确保生产的蝶形弹簧垫片能够满足客户的需求，同时也提高了生产效率和产品的竞争力。

蝶型垫片标准
蝶型垫片的标准主要包括以下几点：
1. 材料：常用的材料有橡胶、聚四氟乙烯、铜、不锈钢等。

垫片的材料应符合相关标准要求，包括机械强度、耐腐蚀性、耐热性等。

2. 尺寸：蝶型垫片的尺寸要符合工程图纸的要求，尺寸误差应在规定范围内。

3. 表面质量：垫片的表面应平整光滑，无明显裂缝、气泡等缺陷。

4. 使用环境：蝶型垫片的使用环境决定了其要求的温度、压力等性能指标，应根据实际使用环境选择适合的材料和尺寸。

5. 包装：垫片应包装完好、标识清晰，避免损坏和误用。

以上是蝶型垫片的一些基本标准，不同行业、不同应用场景可能会有不同的标准要求。

楔形垫片用法
今天咱们来聊一聊楔形垫片的用法。

这楔形垫片啊，虽然看起来小小的，但在很多地方可起着大作用呢！
首先呢，你得拿到楔形垫片对吧。

在拿的时候，要看看有没有损坏要是有破损啥的，可能就会影响使用哦。

这一步看起来很简单，但建议不要跳过，避免后续出现问题。

然后呢，你要确定使用楔形垫片的位置。

这个位置可重要啦！我一般会多花点时间去确定准确的位置，毕竟位置不对，那楔形垫片就起不到它该起的作用了。

你是不是也这么觉得呢？
接着把楔形垫片慢慢放进去。

放的时候可不能太粗暴啦，要轻柔一点，就像对待小宝贝一样。

这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。

如果放歪了或者没放好，那可就麻烦咯。

最后呢，再检查一遍整体的情况。

看看楔形垫片有没有稳稳地在那个位置上有没有达到你想要的效果呢？这一步千万不能省有时候我也会不小心忘掉这一步，结果就不太好呢哈哈。

蝶形弹簧垫片使用方法摘要：1.蝶形弹簧垫片简介2.蝶形弹簧垫片适用场景3.蝶形弹簧垫片安装方法4.注意事项5.总结正文：蝶形弹簧垫片是一种常见的弹性垫片，广泛应用于各种机械设备的维修和制造中。

它具有良好的弹性、抗压性和耐磨性，能够有效缓解设备运行过程中的震动和磨损。

下面就让我们一起来了解蝶形弹簧垫片的使用方法。

一、蝶形弹簧垫片简介蝶形弹簧垫片由不锈钢或碳钢制成，具有良好的抗腐蚀性和耐磨性。

其独特的蝶形设计使得垫片在受力时可以更好地分散压力，提高设备的运行稳定性。

二、蝶形弹簧垫片适用场景蝶形弹簧垫片适用于各种旋转轴、滑动轴、滚动轴承等机械部件的安装，能够有效降低噪音、减小磨损、延长设备使用寿命。

尤其在高速、高精度、高负荷的机械设备中，蝶形弹簧垫片能够发挥出良好的性能。

三、蝶形弹簧垫片安装方法1.准备工具：安装蝶形弹簧垫片前，请准备好相应尺寸的螺丝、螺母、扳手等工具。

2.取出垫片：从包装盒中取出蝶形弹簧垫片，检查垫片是否有损坏或污渍，如有污渍，可用干净的布擦拭。

3.安装位置：确定安装位置，将蝶形弹簧垫片放入相应的位置，使垫片的蝶形凸起与轴肩对齐。

4.安装螺丝：将螺丝穿过垫片孔，注意螺丝的螺纹应与轴颈平行，避免螺丝歪斜。

5.紧固螺丝：使用扳手均匀紧固螺丝，力度要适中，既要确保垫片紧固，又不要使垫片受到过大的压力。

四、注意事项1.安装时，请确保蝶形弹簧垫片的蝶形凸起与轴肩对齐，以确保垫片能够均匀分散压力。

2.紧固螺丝时，要注意力度，避免过紧或过松，以免影响垫片的弹性和使用寿命。

3.更换垫片时，请将旧垫片取出，确保新垫片安装到位。

4.安装完成后，请注意检查垫片是否有异常响声、变形或松动，如有异常，请及时处理。

五、总结蝶形弹簧垫片作为一种常见的弹性垫片，在机械设备的维修和制造中发挥着重要作用。

正确安装和使用蝶形弹簧垫片，可以有效提高设备的运行稳定性，延长使用寿命。

蝴蝶垫怎么使用方法蝴蝶垫，也被称为蝴蝶步，是一种用于辅助舞者练习舞蹈技巧和安全着地的舞蹈辅助器材。

它能够提供良好的支撑和缓冲，减轻跳跃和旋转时对脚和腿的压力，保护身体。

蝴蝶垫主要用于以下几个方面：1. 学习芭蕾舞时，用于练习跳跃、旋转等动作。

2. 学习现代舞和爵士舞等舞蹈时，用于练习地板动作。

3. 在普通跳舞课程中，用于提供额外的支撑和减压。

以下是蝴蝶垫的使用方法：1. 找到合适的地方: 蝴蝶垫最好使用在一个相对平整的地面上，可以选择在木地板、瑜伽垫或者跳舞垫上进行练习。

确保地面平整，没有尖锐的物体或者不平整的表面，以免损坏蝴蝶垫或者受伤。

2. 将蝴蝶垫放置在练习区域：将蝴蝶垫平放在准备练习的地面上。

蝴蝶垫上通常会有一个防滑胶贴，确保蝴蝶垫在使用过程中不会滑动。

如果蝴蝶垫太薄，可以在下面垫一些厚度适当的毛巾或者其他软垫，提供额外的缓冲。

3. 穿着舞蹈鞋或袜子：在使用蝴蝶垫时，最好穿着适合的舞蹈鞋或袜子。

舞蹈鞋或袜子可以提供更好的灵活性和脚部支持。

4. 选择适当的练习动作：根据自己的舞蹈技巧水平和练习目的选择适当的练习动作。

对于初学者来说，可以从简单的基础动作开始，逐渐增加难度。

5. 跳跃：当进行跳跃动作时，可以利用蝴蝶垫提供的缓冲和弹性来减轻对脚和腿的冲击力。

在起跳时，双脚应该均匀用力，尽量保持身体的平衡。

着陆时，双脚同时着地，膝盖稍微弯曲，缓慢释放身体的重量，以减少压力。

6. 旋转：在进行旋转动作时，蝴蝶垫可以提供额外的支撑和平衡。

起始时，双脚要稳固地站在蝴蝶垫上，保持身体的平衡。

在旋转过程中，双脚要有力地推动地面，同时保持身体的对称和平衡。

7. 练习地板动作：对于一些需要接触地面的地板动作，蝴蝶垫也可以用作保护和缓冲。

当进行地板动作时，双腿要均匀用力，蝴蝶垫可以提供额外的支撑，减轻对膝盖和脚部的冲击。

8. 安全注意事项：在使用蝴蝶垫时，一定要注意安全。

跳跃或旋转时，要控制好身体的力量和速度，避免过度用力导致受伤。

垫片的安装要点在垫片的使用中，正确的密封垫片安装方法，对垫片的密封效果是至关重要的，正确的安装方法不仅能提高和充分发挥出垫片的密封性能，而且可以延长垫片的使用寿命，同时也能有效的提高设备的运行效率，并降低生产维护成本。

1、安装前的检查工作1）垫片的检查（1）垫片的材质、形式、尺寸是否符合要求；（2）垫片表面不允许由机械损伤、径向刻痕、严重锈蚀、内外边缘破损等缺陷；（3）选用的垫片应与法兰的密封面形式相适应。

2）螺栓、螺母的检查（1）螺栓及螺母的材质、形式、尺寸是否符合要求；（2）螺母在螺栓上转动应灵活，但不应晃动；（3）螺栓及螺母不允许有斑疤、毛刺；（4）螺纹不允许有断缺现象；（5）螺栓不应有弯曲现象。

3）法兰的检查检查法兰的形式是否符合要求，密封面是否光滑，有无机械损伤、刨车车痕、径向刻痕、严重锈蚀、焊疤、油焦残迹等缺陷等缺陷，如不能修整时应研究具体的处理方法。

4）管线及法兰安装质量的检查（1）偏口：管线不垂直、不同心、法兰不平行。

两法兰间允许的偏斜值如下：使用非金属垫片时应小于2mm；使用半金属垫片、椭圆垫、八角垫及与设备连接的法兰，应小于1mm。

（2）错口：管线和法兰垂直，但不同心。

在螺栓孔直径及螺栓直径符合标准的情况下，以不用其他工具将螺栓自由地穿入螺栓孔，即认为合格。

（3）张口：法兰间隙过大。

两法兰间允许的张口值（除去管线预拉伸值及垫片或盲板的厚度）如下：管法兰的张口应小于3mm；与设备连接的法兰张口应小于2mm。

（4）错孔：管线法兰同心，但两个法兰相对应螺栓孔之间的弦距（或螺栓孔中心圆直径等）偏差较大。

螺栓孔中心圆半径的允许偏差如下表：螺栓直径（mm）允许偏差（mm）<30 ±0.5>30 ±1.0相邻的两个螺栓孔间弦之距离的允许偏差±0.5mm，任何几个孔之间弦距的总误差如下表：公称通径Dg（mm）允许偏差（mm）<500 ±1.0600~1200 ±1.5<1800 ±2.02、安装1）垫片应保管好，不能随地放置，防止沾附杂物，影响密封性能。

碟形弹簧垫圈标准碟形弹簧垫圈是一种特殊类型的弹簧，主要用于提供弹性支撑和缓冲作用。

在许多工程应用中，碟形弹簧垫圈都得到了广泛的应用，如汽车、航空航天、电子产品等领域。

本案例将详细介绍碟形弹簧垫圈的标准，包括其尺寸、材料、性能等方面的要求。

一、碟形弹簧垫圈的尺寸标准碟形弹簧垫圈的尺寸通常按照国家标准进行规定。

在中国，碟形弹簧垫圈的标准主要参照GB/T1972-2005《碟形弹簧》和GB/T3098.2-2000《紧固件机械性能弹簧垫圈》两个标准。

根据这些标准，碟形弹簧垫圈的尺寸包括以下方面：1．直径：碟形弹簧垫圈的直径通常在1.6mm到100mm之间。

根据不同的应用需求，可以选择不同直径的碟形弹簧垫圈。

2．厚度：碟形弹簧垫圈的厚度通常在0.2mm到20mm之间。

厚度会影响弹簧的刚度和缓冲效果。

3．自由高度：碟形弹簧垫圈的自由高度是指在没有受到外力作用下的高度。

这个高度会影响弹簧的弹性和支撑能力。

4．支撑面直径：碟形弹簧垫圈的支撑面直径通常在1.5倍的直径以上。

支撑面的大小会影响弹簧的稳定性和使用寿命。

5．偏移量：碟形弹簧垫圈的偏移量是指弹簧在受到压力或拉伸时，中心轴线相对于垂直轴线的偏移量。

这个参数会影响弹簧的刚度和缓冲效果。

二、碟形弹簧垫圈的材料标准碟形弹簧垫圈的材料对其性能有着重要的影响。

根据不同的应用需求，可以选择不同的材料。

在中国，碟形弹簧垫圈常用的材料包括65MN弹簧钢、不锈钢、耐热钢、铜合金、钛合金、镍基合金、钴基合金等。

其中，65MN弹簧钢是一种常用的材料，它具有较高的强度、韧性和耐疲劳性能，适用于制造高性能的碟形弹簧垫圈。

不锈钢和耐热钢则具有较好的耐腐蚀性和高温性能，适用于制造在腐蚀性环境或高温条件下工作的碟形弹簧垫圈。

铜合金、钛合金、镍基合金和钴基合金等材料则具有较好的特殊性能，如高导电性、高耐腐蚀性等，适用于制造特定需求的碟形弹簧垫圈。

三、碟形弹簧垫圈的性能标准碟形弹簧垫圈的性能主要包括弹性性能、机械强度、耐疲劳性和耐腐蚀性等。

扇形垫片的使用用法嘿，朋友！你有没有见过那种扇形的小垫片呀？我跟你说，这小小的扇形垫片，用处可大着呢！今天我就来给你好好唠唠它的使用方法。

我先给你讲个故事吧。

我有个朋友叫小李，他是个机械迷。

有一次，他在修理家里的旧自行车的时候，就遇到了个难题。

那自行车的某个连接处总是松动，他试了好多办法都不行。

这时候，他突然想到了扇形垫片。

他就像发现了新大陆一样，眼睛都亮了。

那扇形垫片怎么用在这自行车上呢？小李先把松动的连接部位拆开。

这时候就看到有个螺丝和螺母的组合，但是之间的空隙有点大，所以才会松动。

他就拿出合适大小的扇形垫片。

这就好比给螺丝和螺母之间找到了一个完美的“小助手”。

扇形垫片的形状是扇形，这就很巧妙。

你看啊，它可以很轻松地嵌入到那些不是圆形的小空间里，就像一把特制的小钥匙插进对应的锁孔一样。

小李把扇形垫片放到螺母和连接部位之间，然后再拧紧螺丝。

哇塞，你猜怎么着？那原本松动的地方就变得稳稳当当的了，就像一个原本摇摇晃晃的小桌子，突然被四条坚实的腿稳稳地支撑住了。

在家具的组装里，扇形垫片也能大显身手。

我邻居张大哥就是个例子。

他买了个新的书架，自己在家组装。

可组装到一半，发现有个木板和支架之间总是合不拢，有点晃悠。

他正愁眉苦脸的时候，我就跟他说：“张大哥，你试试扇形垫片呀。

”他半信半疑地看着我。

我就拿过他手里的工具，找了个合适的扇形垫片。

我跟他说：“你看这个扇形垫片，就像是一个小补丁，能把这有缝隙的地方补得严严实实的。

”我把扇形垫片放到木板和支架之间的缝隙处，然后稍微调整了下位置，再把螺丝拧紧。

嘿，那书架一下子就变得牢固了。

张大哥那脸上的愁云一下子就散开了，笑着说：“哎呀，这小玩意儿还真神了！”在工业生产中，扇形垫片的使用就更讲究了。

我有个在工厂上班的叔叔，他就经常和扇形垫片打交道。

他跟我说，在一些大型机器设备的组装里，扇形垫片就像是一个“微调大师”。

比如说有个大型的冲压机，各个部件的连接需要非常精确。

碟形弹簧垫圈使用方法
碟形弹簧垫圈是一种常见的机械密封件，它的主要作用是起到垫
片和弹簧的作用，防止压缩失效，从而保证密封效果。

在很多机械设
备中都需要使用到碟形弹簧垫圈，下面就来介绍一下碟形弹簧垫圈的
使用方法。

首先要注意的是，碟形弹簧垫圈可以用于很多不同的机械设备中，但是具体使用方法可能因为设备结构的不同而有所不同。

因此，在使
用碟形弹簧垫圈之前，一定要仔细阅读设备的使用说明书，了解设备
的结构和使用方法，以确保能正确地使用碟形弹簧垫圈。

其次，在使用碟形弹簧垫圈的过程中，需要注意安装顺序。

一般
来说，碟形弹簧垫圈应该首先放置在垫片处，然后再安装弹簧。

安装时，需要根据设备的结构和碟形弹簧垫圈的尺寸和形状，选择合适的
安装工具，保证垫圈和弹簧能够正确地安装到设备上。

此外，需要注意的是，碟形弹簧垫圈的尺寸和压力等参数对于密
封效果至关重要。

因此，在购买碟形弹簧垫圈时，需要根据设备的需
要选择合适的型号和规格，并确保质量可靠。

此外，在使用过程中，
需要定期检查碟形弹簧垫圈的状态，一旦发现损坏或者变形等情况，
应该及时更换，并采取相应的措施，防止出现泄漏等安全问题。

最后，需要注意的是，碟形弹簧垫圈虽然具有较好的密封效果，
但是也存在一定的局限性。

因此，在选择碟形弹簧垫圈时，需要考虑
到设备的使用环境，选择合适的密封材料和结构，在确保密封效果的同时，尽可能地延长设备的使用寿命。

总之，碟形弹簧垫圈作为常见的机械密封件之一，在现代工业中发挥着重要的作用。

只有正确地使用和维护碟形弹簧垫圈，才能确保设备的正常运转和生产的顺利进行。

螺母垫片的正确使用方法螺母垫片是一种常用的紧固件配件，它主要用于增加螺母与连接件之间的接触面积，分散压力，增加摩擦力，防止螺母松动。

正确使用螺母垫片是确保连接件牢固可靠的重要步骤。

下面将详细介绍螺母垫片的正确使用方法：1.选择合适的螺母垫片：根据连接件的材料和表面状态，选择合适的螺母垫片材料和尺寸。

常见的螺母垫片材料有金属（如不锈钢、碳钢）、塑料（如聚乙烯、尼龙）和橡胶（如橡胶垫片）。

尺寸选择应符合连接件的螺纹规格以及相应的标准规范。

2.清洁连接面：在安装螺母垫片之前，必须确保连接面的干净和光滑。

清洁连接面可以使用洁净布或刷子，确保没有灰尘、油污或其他异物。

3.安装螺母：将螺母放置在连接件的螺纹上，以逆时针方向旋转，直至紧固至所需的位置。

对于较大的螺母或在高强度条件下使用的情况，可使用扳手或扳手等工具来紧固螺母。

4.放置螺母垫片：将螺母垫片放置在螺母上。

对于较大的垫片，可以使用手指或扳手等工具将其放置在螺母上，确保它完全覆盖螺母底面。

5.螺母垫片型号选择：在选择螺母垫片时，应根据需要考虑承受的压力和环境条件等因素。

常用的螺母垫片有平垫片、弹性垫圈、嵌入垫圈等类型。

平垫片主要用于增加接触面积和分散压力，弹性垫圈用于提供弹性紧固力，并能够吸振，嵌入垫圈主要用于减震和密封。

6.确保正确的安装顺序：在紧固螺母时，应确保正确的螺母垫片安装顺序。

通常情况下，螺母垫片的安装顺序为螺母-螺母垫片-连接件，保证螺母垫片能够紧密地贴合连接件表面。

7.按照标准规范紧固螺母：使用正确的扭矩工具和适当的扭矩值，按照标准规范紧固螺母。

过大或过小的扭矩都可能导致连接件松动或损坏。

8.定期检查紧固件：螺母垫片的正确使用并不意味着连接件永远可靠。

定期检查紧固件的状态，确保螺母垫片正常运行。

如果发现螺母松动或垫片有损坏，应及时进行调整或更换。

综上所述，螺母垫片的正确使用方法包括选择合适的螺母垫片、清洁连接面、安装螺母、放置螺母垫片、选择合适的螺母垫片型号、确保正确的安装顺序、按照标准规范紧固螺母，以及定期检查紧固件。

D I N6796碟形弹簧垫圈DIN 6796碟形弹簧垫圈DIN 6796 是一种用于螺栓和螺钉连接的防松垫圈，我们习惯称之为碟形弹性垫圈或锥形弹性垫圈，主要用于中等或高强度螺栓、螺钉的连接如CL8.8/10.9级，可以有效地取代普通弹簧垫圈。

碟形弹性垫圈原理：DIN6796碟形弹性垫圈是一种锥形结构垫圈，在于螺栓、螺母连接副装配时，受轴向载荷，产生形变储存轴向张力势能，当螺母或螺栓出现松动时，垫圈回弹释放势能起到防松作用。

可见DIN6796设计原理是为了消除螺栓螺母在装配时出现松脱的不良影响，从而起到锁紧作用。

锥形弹性垫圈适用于受轴向载荷的螺栓螺母连接副。

下图所示为DIN6796(MZP)规格以及实物图,常见材料和规格常见材质主要有：1）弹簧钢 2）不锈钢 A2和A4规格涵盖：M2-M30弹簧钢表面处理：DIN6796主要以GEO等非电解锌片涂层和机械镀锌为主。

另外由于DIN6796材质为高硬度弹簧钢，为避免其出现氢脆的，不建议使用且也不能提供镀锌处理。

关于垫圈的防腐性能主要视涂层厚度、储藏环境和使用环境而言，但是涂层的附着性视运输情况。

一般情况下，机械镀锌的涂层附着性相对较好。

如有特殊的具体要求可电话咨询。

DIN 6796的技术要求：参照DIN 267-26标准规定。

主要有两个，硬度和回弹。

（此两项性能要求只针对碳钢材质产品）硬度要求为：420HV-510HV关于回弹主要考量永久载荷和剩余回弹力两方面：永久载荷试验中根据标准规定的条件，要求垫圈不应有裂纹和断裂，见下表，压力释放后的自由高度不应超过下表规定数值的2%DIN 6796与DIN 2093的区别有些人认为DIN 6796就是德标的碟簧，这种说法是错误的，DIN 6796实质上就是一种防松垫圈。

下面就这两者的区别进行说明：1）制定单位不同：DIN 2093是德国工业标准弹簧委员会AF制定；DIN 6796是德国工业标准紧固件委员会FMV制定。

光滑面贴近零件表面更佳。

（垫片分为很多种，以下垫片均用平垫）一、先回答平垫的作用是什么：1.当被连接件的材料硬度较低时，通过垫片增加受力面积，防止接触面受到破坏产生间隙发生松动现象。

2.平垫通常与弹垫一起使用，防止弹垫旋转时损坏零件表面。

二、大部分垫片为什么会正反面之分：平垫主要是有铁板冲压成形，所以会有毛刺，造成一面光滑一面粗糙。

并不是正反面之分。

如果你提的技术要求较高的话，厂家也可以做表面处理。

三、光滑面和非光滑面贴近零件表面：如果从作用1来看，非光滑面贴近零件，更不易发生松动现象。

如果从作用2来看，光滑面贴近零件表面为更优选择，可以保护零件表面。

但就实际情况来看，现实中基本不会发生所谓的松动现象，反而是零件表面由于连接的关系经常遭到损坏。

所以个人觉得光滑面贴近零件表面为更优选择。

扩展资料：在现在任何一种不起眼的小产品都能起到比较大的作用，平垫片就是其中的一种，平垫片通常是各种形状的薄件，用于减少摩擦、防止泄漏、隔离、防止松脱或分散压力。

许多材料和结构中都有这种部件，用于履行各类相似的功效。

受螺纹紧固件的材料与工艺限制，螺栓等紧固件的支承面不大，因此为减小承压面的压应力保护被连接件的表面，其采用垫片平垫片特点：平垫片虽然有很多种材质，但是关于平垫片是这种比较特殊的零件，它的特点主要就是比较柔软，因为在螺母与器械之间的拧紧的过程出现较大的压力，都会出现各样的情况，就比如时间用久了，零件与零件之间出现了松弛的现象，那么整个器材可能就会出现未知的损坏，所以它就是介于二者之间，并且能够保护器材表面不会被磨伤。

主要是它的使用范围特别的广，可以这么说需要组装的设备上面都有可能会使用到，只是说使用的材质和形状的不同而已。

蝶型垫片的原理
蝶型垫片是一种新型的安全技术，它使用高硬度材料将重物保护在一定尺寸的垫片空间内，从而减少因重物撞击而导致的人员伤害，物品破坏及由此引起的损失。

蝶型垫片的原理在于：当有重物撞击蝶型垫片时，由于垫片的硬度较大，能够产生一定的反作用力，使撞击物体在撞击过程中发生减速，减缓其撞击速度，从而降低撞击后的力量。

此外，蝶型垫片的另一个优势是，它具有良好的冲击吸收性能，能够吸收撞击物体的冲击能量，因此可以减少任何不必要的损失。

蝶型垫片具有优良的阻挡性能，在作用于撞击物体的同时，可以有效地防止重物投射，起到防护作用。

总之，蝶型垫片是一种新型的安全技术，能够有效地防止重物撞击而导致的损失，非常适合在高不安全环境的地方使用，是一种很好的安全防护措施。

- 1 -。

密封垫片安装使用指南一、安装要求1、垫片与法兰密封面应清洗干净，不得有任何影响连接密封性能的划痕、斑点等缺陷存在。

2、垫片外径应比法兰密封面外小，垫片内径应比管道内径稍大，两内径的差一般取垫片厚度的2倍，以保证压紧后，垫片内缘不致伸入容器或管道内，以免妨碍容器或管道中流体的流动。

3、垫片预紧力不应超过设计规定，以免垫片过度压缩丧失回弹能力。

4、垫片压紧时，最好使用扭矩扳手。

对大型螺栓和高强度螺栓，最好使用液压上紧器。

拧紧力矩应根据给定的垫片压紧通过计算求得，液压上紧器油压的大小亦应通过计算确定。

5、安装垫片时，应按右图的顺序依次拧紧螺母。

但不应拧一次就达到设计值。

一般至少应循环2～3次，以便垫片应力分布均匀。

6、对易燃、易爆介质的压力容器和管道，换装垫片时应使用安全工具，以免因工具与法兰或螺栓相碰，产生火花，导致火灾或爆炸事故。

7、管道如有泄漏，必须降压处理后再更换或调整安装垫片，严禁带压操作。

二、特殊安装要求1、安装与突平面法兰相配的缠绕垫片时，应注意保证密封件与管道同心，一般采用外加强环与螺栓内侧圆周面相接触来定位，不允许偏心安装。

安装榫槽面密封面法兰中的基本型缠绕式垫片时，应注意与槽壁面保持间隙一致。

2、安装宽度较窄的金属包覆垫片时，应将一定厚度的钢板置于垫片外侧，再压紧法兰，以免垫片内的包覆填料受压后，把金属外壳的接口（或搭口）胀开，损坏垫片。

3、当法兰工作温度高于200℃，在法兰密封面和垫片间应涂上密封胶，以防止高温下垫片与法兰密封面烧结，给检修和更换垫片增加麻烦。

4、密封面不平时，可在密封面上涂上密封胶后再安装垫片。

密封胶一般由二氧化锰、铅丹、石墨粉和熬过后亚麻子油（干性油）组成。

可根据密封介质、工作温度和介质压力等条件选用相应类型和牌号的液态密封胶。

5、对于安装八角型金属环垫，当金属环垫和法兰密封槽加工不太理想时，可通过配研来达到紧密贴合。

对于大直径的金属环垫，配研较为困难，为了填补金属表面微小的凹凸不平，可使用密封胶。

钳工蝶形合套操作步骤
以下是钳工蝶形合套的操作步骤：
一、准备工件：
选择合适大小的蝶形合套，根据工件的尺寸和形状决定使用蝶形合套的大小。

二、打开蝶形合套：
将蝶形合套的两个活动臂打开，使其与工件相吻合，同时保持相对平行的情况。

三、将工件插入蝶形合套：
将工件插入蝶形合套的开口中，然后逐渐调整蝶形合套的大小，直到紧密包围工件。

四、调整蝶形合套：
根据需要，用一只手轻轻转动蝶形合套的一个活动臂，使其闭合或打开，以调整蝶形合套的大小和紧固力。

五、夹紧工件：
当蝶形合套大小合适后，用力合并两个活动臂，使其与工件夹紧，确保工件不会滑动或松动。

六、完成操作：
一旦工件被安全夹紧，即可进行后续的操作，如钻孔、切割、磨削等。
