吊车支腿机构

吊车支腿钢板标准
吊车支腿钢板是吊车的重要组成部分，其标准如下：
1.吊车支腿钢板的厚度一般在20mm以上，具体厚度应根据吊车的
实际需求来确定。

如果吊车较小，需要的支腿面积相对较小，可采用较薄的钢板；如果吊车较大，则需要的支腿面积较大，此时应采用较厚的钢板以确保吊车的安全性。

2.吊车支腿钢板应具有较高的硬度和优秀的耐腐蚀性。

硬度过低会
导致钢板容易变形，从而影响其使用寿命。

一般来说，吊车支腿所使用钢板的硬度应该大于200HB。

3.吊车支腿钢板的材料应具备足够的强度和韧性，能够承受吊车的
重量和冲击力。

目前市面上常用的材料包括Q345B高强度结构钢、Q235碳素结构钢等。

4.吊车支腿钢板应经过特殊的处理，如镀锌、喷塑等，以提高其耐
腐蚀性和耐磨性。

此外，在使用过程中应定期进行检测和维护，及时发现和修复损坏或瑕疵，以确保其安全性和稳定性。

总的来说，吊车支腿钢板的标准是根据吊车的实际需求和使用条件来确定的。

选择符合标准的高质量产品，能够确保吊车的安全性和稳定性，避免发生事故。

如需更多与吊车相关的知识，可以咨询相关专家或查阅有关资料、文献。

300吨汽车吊支腿受力计算书
300吨汽车吊支腿下地基承载力计算
考虑到300吨吊车吊装时的实际工况，吊车吊装过程中，吊装空心板
梁、配重与吊车两个支脚成一条直线时为吊车最不利受力状态（如下图所示），故进行支腿承载力计算时，根据1-1吊车受力平面图进行计算，根据图示可知，空心板梁重吊车自重G i=69t，力臂L i=，吊重（空心梁+钢丝绳）
G2二、力臂L2=，吊车配重G3=100t、力臂L3=，根据受力状态图可列方程为：
G i x +G3 x =G2XX
将数据代入以上公式，可得：R i=604KN
混凝土支点自重：2m*3m*2m*25KN/m=300KN，则支点处受力和为：
604+300=904KN故支点处应力为：904/ （2*3）=151Kpa,根据设计资料，在站台面以下2m处地质为硬质粘土0=250Kpa> 151Kpa,故满足地基承载力要求。

L1- -
1 11
用转时旱否利受力状态半匡冬
2）汽车吊选用:
根据提供汽车吊工况参数表以及梁体、吊车自重可查表选择，取双机
抬吊折减系数；吊装示意图如下所示：
吊装空心板梁时：选用两台75t汽车吊，工作半径7m，臂长18m 时对应起吊能力为：32t;故一台吊车吊装能力：32*=＞（+）/2=，满足吊装要求。

吊装300t汽车吊时：选用一台100t、一台200t汽车吊，其中100t汽车吊工作半径6m,臂长时对应起吊能力为：47t；200t汽车吊工作半径12m，臂长对应起吊能力为：，故100t吊车吊装能力：47*=＞，满足吊装要求。

NK7O礎冃平板
孝感站内山道
3COT吊车。

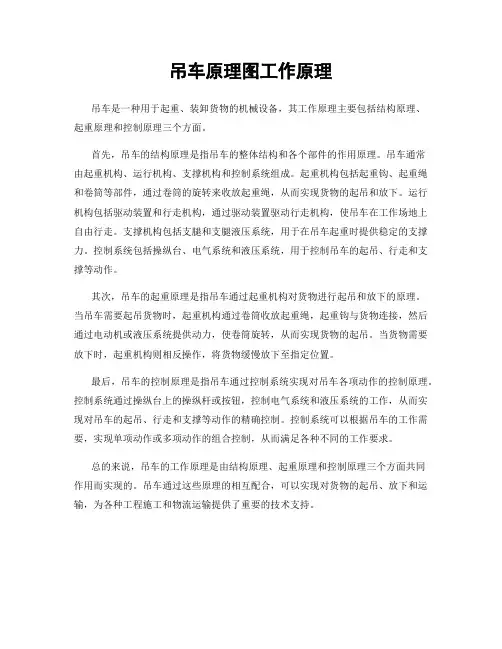

吊车原理图工作原理
吊车是一种用于起重、装卸货物的机械设备，其工作原理主要包括结构原理、
起重原理和控制原理三个方面。

首先，吊车的结构原理是指吊车的整体结构和各个部件的作用原理。

吊车通常
由起重机构、运行机构、支撑机构和控制系统组成。

起重机构包括起重钩、起重绳和卷筒等部件，通过卷筒的旋转来收放起重绳，从而实现货物的起吊和放下。

运行机构包括驱动装置和行走机构，通过驱动装置驱动行走机构，使吊车在工作场地上自由行走。

支撑机构包括支腿和支腿液压系统，用于在吊车起重时提供稳定的支撑力。

控制系统包括操纵台、电气系统和液压系统，用于控制吊车的起吊、行走和支撑等动作。

其次，吊车的起重原理是指吊车通过起重机构对货物进行起吊和放下的原理。

当吊车需要起吊货物时，起重机构通过卷筒收放起重绳，起重钩与货物连接，然后通过电动机或液压系统提供动力，使卷筒旋转，从而实现货物的起吊。

当货物需要放下时，起重机构则相反操作，将货物缓慢放下至指定位置。

最后，吊车的控制原理是指吊车通过控制系统实现对吊车各项动作的控制原理。

控制系统通过操纵台上的操纵杆或按钮，控制电气系统和液压系统的工作，从而实现对吊车的起吊、行走和支撑等动作的精确控制。

控制系统可以根据吊车的工作需要，实现单项动作或多项动作的组合控制，从而满足各种不同的工作要求。

总的来说，吊车的工作原理是由结构原理、起重原理和控制原理三个方面共同
作用而实现的。

吊车通过这些原理的相互配合，可以实现对货物的起吊、放下和运输，为各种工程施工和物流运输提供了重要的技术支持。

吊车支腿教程
1. 支腿准备：将吊车移动到待支腿位置。

确保地面平整稳固，无障碍物阻碍。

同时检查吊车是否稳定，各部位是否正常运转。

2. 支腿展开：通过操作控制台或遥控器，将一侧或两侧支腿缓慢地向外展开。

展开的过程中，要密切观察吊车是否平稳，并根据需要进行微调。

3. 支腿稳定：当支腿展开到合适位置后，锁定支腿，确保其牢固稳定。

通常可以通过旋转支腿下方的螺丝或杆件来进行锁定，具体方式会根据吊车型号而有所不同。

4. 平衡校正：在支腿稳定后，可能需要进行一些平衡校正的操作。

这可以通过吊车上的液压系统来完成。

根据吊车的倾斜情况，逐渐调整液压系统的压力，使吊车保持水平稳定。

5. 支腿收回：在吊车使用完毕后，需要将支腿收回。

通过操作控制台或遥控器，将支腿缓慢收回。

在收回过程中，同样要密切观察吊车的稳定性，并在需要时进行微调。

6. 支腿收紧：当支腿收回到位后，要确保将其收紧，防止松动。

可以使用工具（如扳手）适当旋转螺丝或杆件，把支腿紧固在吊车上。

7. 安全检查：最后，对吊车进行全面的安全检查。

包括检查各部位是否正常，液压系统是否漏油，支腿是否紧固，以及控制台或遥控器是否正常工作等。

确保吊车在下次使用时安全可靠。

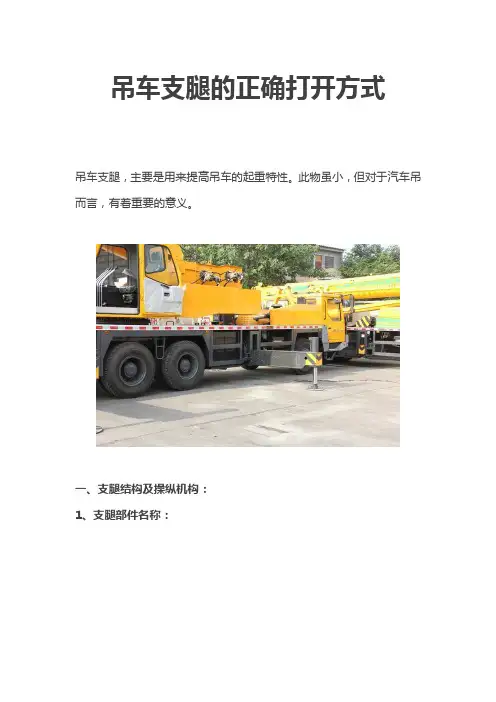

吊车支腿的正确打开方式吊车支腿，主要是用来提高吊车的起重特性。

此物虽小，但对于汽车吊而言，有着重要的意义。

一、支腿结构及操纵机构：1、支腿部件名称：2、支腿操纵机构：支腿操纵机构位于前固定支腿附近的两侧大梁上。

左右两侧均设有油门加速开关、支腿操纵手柄和全方位水平仪，能方便可靠地实现支腿同步伸缩和单独伸缩操作。

支腿操纵机构布置见下图。

二、支腿操作方法：1、支腿伸出操作顺序1）拔出支腿板固定插销。

把支脚板中心拉至与垂直油缸轴线垂直的位置，将固定插销插上固定。

2）把四个支腿选择操作杆上推至“水平”位置，再将伸缩选择操作杆下压至“伸展”位置，此时四个活动支腿向外伸展。

当水平支腿全部伸出后，将伸缩选择操纵手柄放回中位。

3）把四个支腿选择操作杆下压至“垂直”位置，再将伸缩选择操作杆下压至“伸展”位置，此时四个垂直油缸向下伸出，把整个起重机抬起，全部轮胎离地。

当垂直油缸全部伸出后，应用水平仪检查一下车架平面是否水平，若不平可分别单独操纵某一垂直油缸作伸（缩）动作来调整。

4）在前方区域按照与侧方和后方区域相同的起重性能进行作业时，应使用第5支腿。

将第5支腿操作杆向下压到位，再操纵伸缩选择操作杆下压至“伸展”位置，将第五支腿伸出。

•注意：应先伸出左右四条支腿，再伸出第五支腿。

5）操作完成后将伸缩选择操作杆放回中位，各支腿操作杆放回到中位。

2、支腿收回操作顺序1）收回支腿操作顺序，按支腿伸出逆顺序操作。

•注意：应先收回第五支腿，再收回左右四条支腿。

2）支腿回缩到位后，插好支腿板固定插销。

三、支腿油门开关使用说明液压先导操纵的支腿油门转速为两挡1600r/min与1800r/min，接通时转速为1600r/min，再次旋转摁钮转速为1800r/min。

机械操纵的支腿油门开关设有1挡发动机转速,转速为1600r/min,接通后转速即为1600r/min。

四、支腿操作注意事项1）操作时应注意周围留有足够的空间，以免碰伤人或损坏起重机和其它物品；2）在支腿动作前应先安装支脚盘；3）在支腿水平油缸未完全伸出之前禁止伸出垂直油缸；在支脚盘未完全离开地面之前，禁止操作支腿水平油缸；4）确认除第5支腿外的每个支脚盘都与地面保持接触；5）第5支腿只能伸到支脚盘离地5mm～10mm，不允许出现因第5支腿伸出过长，而导致两条前前支腿松动不受力的情况；6）应经常检查水平仪与车架平面的实际水平是否一致，若不一致可调整下面的螺母使之吻合；7）起重机作业状态下应保证轮胎离地。

液压吊车原理图
06机械一班吴子迅0615060028
1．液压系统的功能
吊车的起升机构,变幅机构,旋转机构,臂架伸缩机构和支腿收放机构都采用液压传动,其原理参见液压图(下).ZBD40型定量泵由装在底盘上的取力箱带动,直接从油箱中吸油,经过滤油器2，输出压力由。

改变发动机的转速，可以改变泵的排油量，从而对各机构的工作熟读进行调节。

手动换向阀3可以控制压力油的流向。

联合阀4操纵上车哥机构运动，二联阀5操纵支腿收放。

系统工作压力油由溢流阀6，7控制。

上车务机构的油路相互串联，可以事先一个机构单独动作或者几个机构的组合动作。

二联阀3和主控四联阀4中的各手动换向阀都有节流作用，因而可以在一定范围内事先机构运动的无级调速。

下面是徐工50K吊车吊臂上的液压图：。

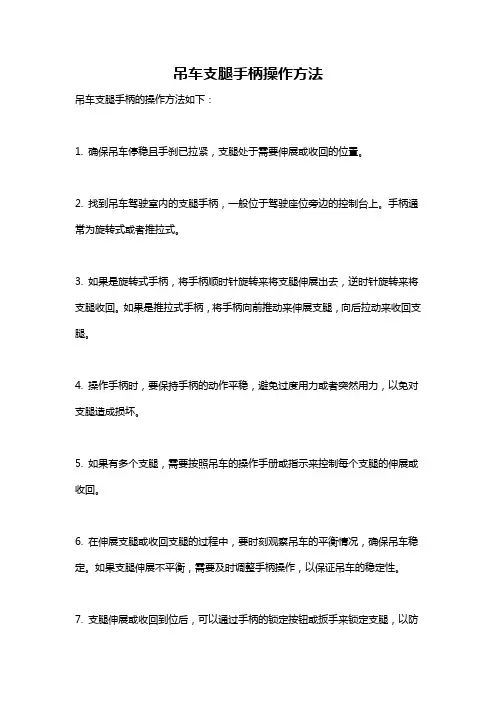

吊车支腿手柄操作方法
吊车支腿手柄的操作方法如下：
1. 确保吊车停稳且手刹已拉紧，支腿处于需要伸展或收回的位置。

2. 找到吊车驾驶室内的支腿手柄，一般位于驾驶座位旁边的控制台上。

手柄通常为旋转式或者推拉式。

3. 如果是旋转式手柄，将手柄顺时针旋转来将支腿伸展出去，逆时针旋转来将支腿收回。

如果是推拉式手柄，将手柄向前推动来伸展支腿，向后拉动来收回支腿。

4. 操作手柄时，要保持手柄的动作平稳，避免过度用力或者突然用力，以免对支腿造成损坏。

5. 如果有多个支腿，需要按照吊车的操作手册或指示来控制每个支腿的伸展或收回。

6. 在伸展支腿或收回支腿的过程中，要时刻观察吊车的平衡情况，确保吊车稳定。

如果支腿伸展不平衡，需要及时调整手柄操作，以保证吊车的稳定性。

7. 支腿伸展或收回到位后，可以通过手柄的锁定按钮或扳手来锁定支腿，以防
止意外松动或滑动。

请注意，以上操作方法仅供参考，实际操作时需根据具体吊车的操作手册和使用说明进行操作。

为了确保安全，最好接受专业培训并遵循使用者手册中的指示。

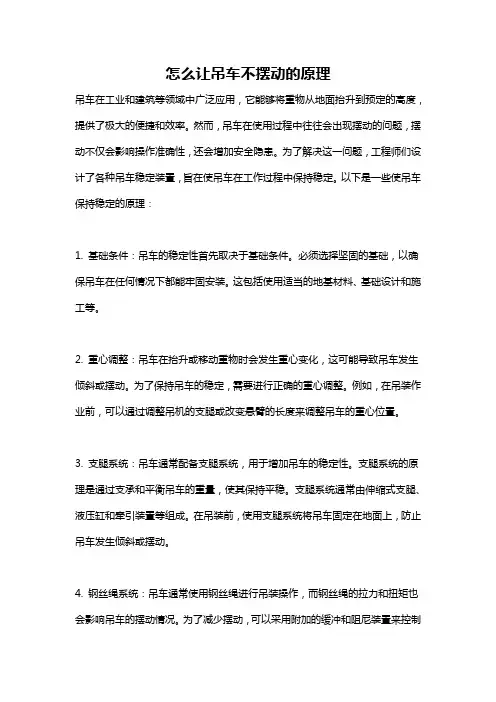

怎么让吊车不摆动的原理吊车在工业和建筑等领域中广泛应用，它能够将重物从地面抬升到预定的高度，提供了极大的便捷和效率。

然而，吊车在使用过程中往往会出现摆动的问题，摆动不仅会影响操作准确性，还会增加安全隐患。

为了解决这一问题，工程师们设计了各种吊车稳定装置，旨在使吊车在工作过程中保持稳定。

以下是一些使吊车保持稳定的原理：1. 基础条件：吊车的稳定性首先取决于基础条件。

必须选择坚固的基础，以确保吊车在任何情况下都能牢固安装。

这包括使用适当的地基材料、基础设计和施工等。

2. 重心调整：吊车在抬升或移动重物时会发生重心变化，这可能导致吊车发生倾斜或摆动。

为了保持吊车的稳定，需要进行正确的重心调整。

例如，在吊装作业前，可以通过调整吊机的支腿或改变悬臂的长度来调整吊车的重心位置。

3. 支腿系统：吊车通常配备支腿系统，用于增加吊车的稳定性。

支腿系统的原理是通过支承和平衡吊车的重量，使其保持平稳。

支腿系统通常由伸缩式支腿、液压缸和牵引装置等组成。

在吊装前，使用支腿系统将吊车固定在地面上，防止吊车发生倾斜或摆动。

4. 钢丝绳系统：吊车通常使用钢丝绳进行吊装操作，而钢丝绳的拉力和扭矩也会影响吊车的摆动情况。

为了减少摆动，可以采用附加的缓冲和阻尼装置来控制钢丝绳的运动。

这些装置可以帮助吊车在启动和停止过程中保持平衡，并减少钢丝绳的摆动。

5. 电子控制系统：现代吊车通常配备先进的电子控制系统，用于监测和控制吊车的稳定性。

这些系统可以通过传感器来监测吊车的倾斜和摆动情况，并根据需要自动调整支腿系统和钢丝绳系统。

电子控制系统还可以提供实时的稳定性反馈和警报，以提醒操作人员进行相应的操作调整。

总之，吊车要保持稳定需要综合考虑多个因素。

通过合适的基础条件、重心调整、支腿系统、钢丝绳系统和电子控制系统，可以有效地减少吊车的摆动。

这些装置和系统的综合运用可以大大提高吊车的操作安全性和效率，确保吊车能够稳定地完成作业。

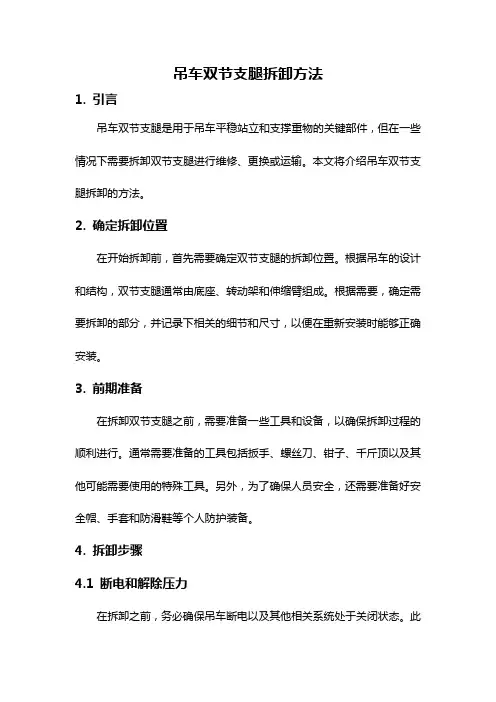

吊车双节支腿拆卸方法1. 引言吊车双节支腿是用于吊车平稳站立和支撑重物的关键部件，但在一些情况下需要拆卸双节支腿进行维修、更换或运输。

本文将介绍吊车双节支腿拆卸的方法。

2. 确定拆卸位置在开始拆卸前，首先需要确定双节支腿的拆卸位置。

根据吊车的设计和结构，双节支腿通常由底座、转动架和伸缩臂组成。

根据需要，确定需要拆卸的部分，并记录下相关的细节和尺寸，以便在重新安装时能够正确安装。

3. 前期准备在拆卸双节支腿之前，需要准备一些工具和设备，以确保拆卸过程的顺利进行。

通常需要准备的工具包括扳手、螺丝刀、钳子、千斤顶以及其他可能需要使用的特殊工具。

另外，为了确保人员安全，还需要准备好安全帽、手套和防滑鞋等个人防护装备。

4. 拆卸步骤4.1 断电和解除压力在拆卸之前，务必确保吊车断电以及其他相关系统处于关闭状态。

此外，还需要确保双节支腿没有受到压力或负荷。

在确保安全的前提下，使用千斤顶等工具将重物支撑起来，并解除支腿与地面之间的任何压力。

4.2 拆卸底座底座是双节支腿的一部分，因此首先需要拆卸底座。

使用扳手和螺丝刀，逐一拆下底座上固定的螺栓和螺母。

在拆卸过程中，需要小心操作，以避免损坏底座或其他相关部件。

4.3 拆卸转动架一旦底座拆卸完毕，下一步是拆卸转动架。

转动架通常由多个螺栓和连接件连接在底座上。

使用扳手和螺丝刀，逐一拆下这些螺栓和连接件。

在拆卸过程中，需要注意安全，避免受伤或损坏零件。

4.4 拆卸伸缩臂伸缩臂是双节支腿的最后一个部分，也是最重要的部分之一。

拆卸伸缩臂之前，需要将其固定在支腿上的销钉或螺栓逐一拆下。

在拆卸过程中，需要小心操作，以防止伸缩臂突然松动，造成意外伤害。

4.5 检查和储存拆卸完成后，需要对拆卸下来的双节支腿进行仔细检查。

检查是否有损坏、磨损或其他质量问题。

如果有需要维修或更换的零件，应及时订购或处理。

同时，确保正确储存拆卸下来的双节支腿，以免损坏或丢失。

5. 结论吊车双节支腿的拆卸是一项相对复杂和危险的任务，需要专业的知识和技能。

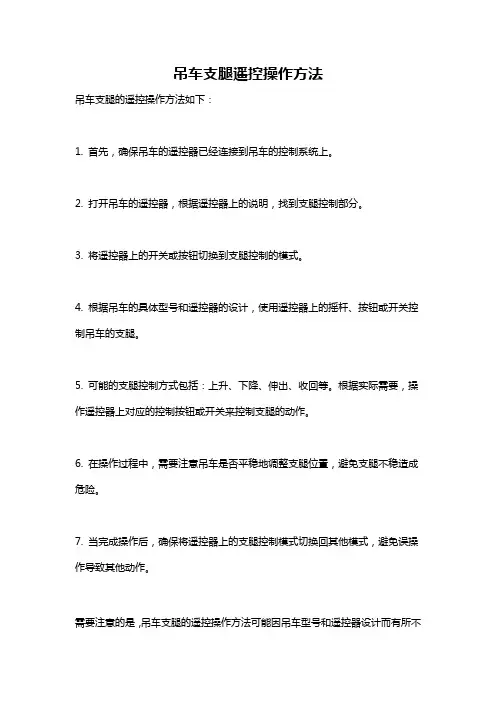

吊车支腿遥控操作方法
吊车支腿的遥控操作方法如下：
1. 首先，确保吊车的遥控器已经连接到吊车的控制系统上。

2. 打开吊车的遥控器，根据遥控器上的说明，找到支腿控制部分。

3. 将遥控器上的开关或按钮切换到支腿控制的模式。

4. 根据吊车的具体型号和遥控器的设计，使用遥控器上的摇杆、按钮或开关控制吊车的支腿。

5. 可能的支腿控制方式包括：上升、下降、伸出、收回等。

根据实际需要，操作遥控器上对应的控制按钮或开关来控制支腿的动作。

6. 在操作过程中，需要注意吊车是否平稳地调整支腿位置，避免支腿不稳造成危险。

7. 当完成操作后，确保将遥控器上的支腿控制模式切换回其他模式，避免误操作导致其他动作。

需要注意的是，吊车支腿的遥控操作方法可能因吊车型号和遥控器设计而有所不
同，请务必在使用前详细阅读吊车和遥控器的使用说明书，按照正确的操作方法进行操作。

同时，在操作时要根据实际情况谨慎操作，确保人员和设备的安全。

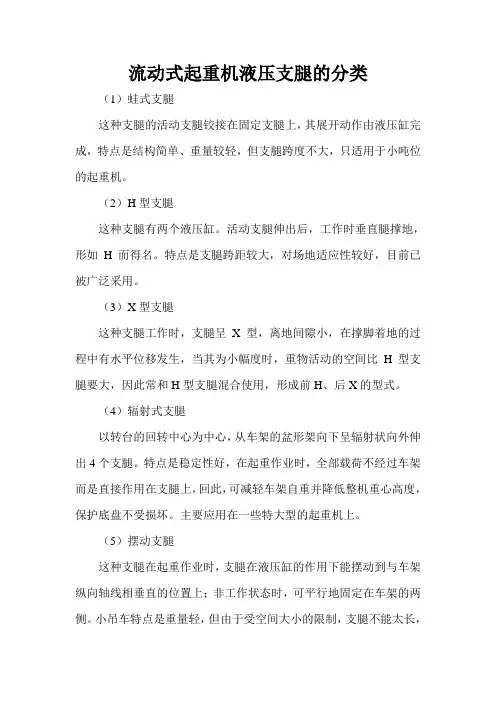

流动式起重机液压支腿的分类（1）蛙式支腿
这种支腿的活动支腿铰接在固定支腿上，其展开动作由液压缸完成，特点是结构简单、重量较轻，但支腿跨度不大，只适用于小吨位的起重机。

（2）H型支腿
这种支腿有两个液压缸。

活动支腿伸出后，工作时垂直腿撑地，形如H而得名。

特点是支腿跨距较大，对场地适应性较好，目前已被广泛采用。

（3）X型支腿
这种支腿工作时，支腿呈X型，离地间隙小，在撑脚着地的过程中有水平位移发生，当其为小幅度时，重物活动的空间比H型支腿要大，因此常和H型支腿混合使用，形成前H、后X的型式。

（4）辐射式支腿
以转台的回转中心为中心，从车架的盆形架向下呈辐射状向外伸出4个支腿。

特点是稳定性好，在起重作业时，全部载荷不经过车架而是直接作用在支腿上，回此，可减轻车架自重并降低整机重心高度，保护底盘不受损坏。

主要应用在一些特大型的起重机上。

（5）摆动支腿
这种支腿在起重作业时，支腿在液压缸的作用下能摆动到与车架纵向轴线相垂直的位置上；非工作状态时，可平行地固定在车架的两侧。

小吊车特点是重量轻，但由于受空间大小的限制，支腿不能太长，
所以横向支撑的距离较小。

吊车双节支腿
吊车双节支腿是指的吊车左右两侧的4条支腿，并且每一条支腿可以出2节。

但是双节支腿又分2种。

1；用双节油缸来实现出2节支腿，但是这种做法是必须要先出最前端一节最细的支腿，出到一定行程以后，第2节油缸再出后端第二节粗的支腿，直至两节支腿出完为止。

回收支腿道理也是一样，先收最细的一节支腿，收完以后再收粗的支腿，直至收完为止。

其缺点是伸缩不能同步进行，并且窄的地方只能出最细的一节。

同比较粗的支腿不能承受较大的负载，可能会出现支腿变形，造成无法收缩。

为解决第一种情况，又研发出另一种即为第2种做法。

以鲁工吊车为例。

2；采用单节支腿油缸，并能实现同步伸缩两节支腿，可以任意出行程，例如最细的一节出20公分最粗的一节也出20公分，比较窄的地方使用效果更佳，里面支腿保留的多，比起单节支腿的吊车，能承受更大的载重量。

吊车的安全技术检查安全技术检查，是起重设备管理的关键，起重机械的使用效果很大程度上取决于起重机械使用过程中进行安全技术检查、日常维护保养和管理的质量。

做好起重机的安全技术检查，并依据检查的实际情况，及时进行维护、保养，对延长设备的使用寿命，提高设备完好率与利用率，消除事故隐患，保证安全生产，具有重要意义。

日常的班前吊车机电系统的安全检查是操作人员职责范围内的工作，也是吊车定期专业检查所不能替代的。

只有日常检查与专业检查相结合，才能保证吊车的安全运行。

一、运行环境的检验运行环境虽不属于吊车自身范围，但对吊车的安全运行有直接关系，故也是对吊车进行安全检查时必不可少的内容。

其检查一要查看吊车运行区间有无电力线路，吊车在运行时应与之保持足够的安全距离。

否则，应采取相应措施，限制吊车的运行范围。

二要检查周边建筑物，临时设施等有无防碍吊车正常运行，起重臂、平衡物等部位是否会与之发生碰撞，特别在门式起重机轨道延伸时或固定式起重机升高位移时，尤应注意检查。

对于汽车起重机还应检查是否有足够的支腿位置，地下有无空洞以及地面承载能力的大小。

详细检查起重机轨道、挡轨器、轨道两端的防撞装置、啃轨情况以及轨道温差间隙等。

二、金属结构的检查必须注意金属结构的塑性变形。

主梁拱度是吊车结构检查的重点部位，避免由于超载、热幅射等因素的影响引起起重机主梁上拱度消失甚至下挠。

另外，对于起重臂有无碰弯、扭曲；起重臂、平衡臂根部插销的耳板，桥机的主梁腹板与下盖板之间焊缝是否裂开等，都应作重点检查。

三、行走部分的检查主要检查行走轮踏面，各开式齿轮、联轴节，变速器的基础螺栓以及行走轮轴的油孔等部位，如行走轮踏面表层硬度质量不好；可在检查中看到块状剥离物，各开式齿轮、联轴节应配有防护罩；变速器的基础螺栓如有松动应及时拧紧；保持行走轮轴的油孔通畅。

吊车臂架、塔机的塔身、门座吊车的回转中心轴承座、履带式吊车的底座等重要部位的主要结构联接螺栓的检查，由于上述部位的螺栓频繁承受拉应力、剪切力及扭转力等综合作用，如果发生从根部断裂的情况其后果将非常严重。

吊车的安全技术检查吊车是一种广泛应用于建筑工地、港口和物流仓储等领域的重型机械设备，能够高效地进行吊装、搬运和运输各类物品。

但是，吊车的使用涉及到很高的安全风险，因此对吊车进行安全技术检查非常重要。

下面将从吊车的日常检查和定期检查两个方面，详细介绍吊车的安全技术检查。

一、日常检查1. 起重机构检查（1）检查起重机构是否存在异响、漏油等异常现象。

（2）检查红绿灯指示是否正常，操作按钮是否灵敏。

（3）检查钢丝绳是否有明显的变形、腐蚀或断裂现象。

（4）检查钢丝绳的弯曲半径是否符合要求。

（5）检查工作机构与起重机构的配合是否良好。

2. 车身结构检查（1）检查吊车车身是否完好无损，无明显变形或裂缝等。

（2）检查车门、窗户、天窗等密封件是否正常，能否顺利关闭。

（3）检查液压系统是否正常，是否有漏油现象。

（4）检查车轮的螺栓和轮胎的磨损情况。

（5）检查起重机的固定螺栓是否松动。

3. 操作装置检查（1）检查操纵杆和控制面板是否灵活可靠，操作是否准确无误。

（2）检查操纵杆的位置和角度是否符合要求。

（3）检查操作装置与起重机构之间的连接是否安全可靠。

4. 电气系统检查（1）检查电气设备的接线是否松动或损坏。

（2）检查电气设备是否有异常发热现象。

（3）检查电气设备的保护措施是否到位。

5. 安全防护装置检查（1）检查吊车的遮拦是否完整，能否有效防止物品掉落。

（2）检查照明设备是否正常工作，是否有损坏或漏电现象。

（3）检查防碰撞装置和防倾覆装置是否完好可用。

二、定期检查1. 检查各类保护装置和安全设备的工作状态是否正常。

2. 检查起重臂、吊钩、果尖、钢丝绳等各项部件是否有明显的磨损或损坏现象。

3. 检查液压系统是否正常，是否需要更换液压油和过滤器。

4. 检查车轮、轴承等部件的磨损情况，是否需要进行维护保养。

5. 检查吊车的稳定性，是否存在倾覆的风险。

6. 对各类传感器和监测设备进行校准和测试，确保其准确可靠。

7. 对电气系统进行全面检查，排除隐患，确保安全可靠。

吊车支腿术语
吊车支腿术语包括：
1. 支腿（Outriggers）：吊车的支撑腿，用于稳定吊车在操作时的平衡和安全。

2. 支腿杆（Outrigger Boom）：支撑腿的伸缩装置，用于调节支腿的高度和稳定吊车。

3. 支腿垫（Outrigger Pad）：放置在支腿底部的承重垫，用于增加支腿的稳定性并防止支腿对地面造成损坏。

4. 支腿控制器（Outrigger Controller）：用于控制吊车支腿伸缩和调节高度的操作面板或控制器。

5. 支腿锁定器（Outrigger Lock）：用于锁定支腿在固定位置以确保吊车稳定的装置或机构。

6. 支腿指示器（Outrigger Indicator）：一种装置或仪表，用于显示支腿的伸缩长度、角度或位置，以帮助操作人员掌握支腿的状态。

7. 支腿防倾斜系统（Outrigger Interlock System）：一种安全装置，用于防止吊车在支腿未完全伸展或处于不稳定状态时进行吊运操作。

8. 支腿限位器（Outrigger Limiting Device）：一种装置或传感
器，用于控制支腿伸缩的范围，防止超过允许的操作范围。

9. 支腿自动水平装置（Outrigger Automatic Leveling Device）：一种装置或控制系统，用于自动调整吊车支腿的高度和水平，以确保吊车在不平地面上的稳定性。

10. 支腿伸展指示器（Outrigger Extension Indicator）：一种装
置或仪表，用于显示支腿的伸展程度，帮助操作人员正确地调整支腿的位置和长度。

吊车支腿原理
吊车支腿是吊车的重要部件之一，它起到支撑和稳定吊车的作用。

吊车支腿的设计原理是通过螺杆和液压系统来实现的。

首先，吊车支腿的螺杆部分是由高强度材料制成的。

螺杆可以根据需要进行伸缩，以适应不同高度的支撑需求。

螺杆通过液压系统来控制其伸缩和锁紧。

具体来说，液压系统由液压泵、液压缸、控制阀等组成。

当需要将吊车支腿伸缩时，液压泵会通过压力将液压油送入液压缸，从而推动液压缸活塞的运动。

液压缸通过连接在吊车支腿上的活塞杆，将液压力转化为线性运动的力，推动吊车支腿的伸缩。

为了确保吊车支腿的稳定性，设计中通常会使用多个支腿同时工作。

这样可以均匀地分布吊车的重量，提高整个系统的稳定性。

当吊车需要抬升货物时，液压系统会通过控制阀控制液压油的流动，从而控制吊车支腿的锁紧状态。

一旦支腿锁紧，吊车支腿就能够稳定地支撑起整个吊车和货物。

当抬升作业完成后，液压系统则可通过控制阀解除锁紧，使支腿可以收回。

总之，吊车支腿通过螺杆和液压系统的配合工作，实现了吊车的支撑和稳定功能。

这种设计通过灵活可调的螺杆以及强大的液压力量，能够满足各种作业需求，并保证吊车的安全运行。

吊车支腿液压锁原理
嘿，咱今天来聊聊吊车支腿液压锁原理哈。

你知道不，我有一次在工地看到那吊车可有意思啦！那大吊车停在那儿，准备要吊起个超级重的东西。

工人师傅就开始操作啦，先把那吊车的支腿伸出来，就跟大螃蟹伸出腿似的。

然后呢，关键的来了，就是这个液压锁起作用啦。

这液压锁啊，就好像是个厉害的小卫士，它能把那些支腿给牢牢锁住，不让它们随便晃动。

就好比你家里的门锁，一锁上，门就稳稳当当的。

这液压锁也是一样的道理，它能保证吊车在吊起东西的时候，支腿稳稳地撑在地上，不会出啥岔子。

你想啊，如果没有这个液压锁，那支腿万一松了咋办？那吊车不就歪了，东西不就掉下来啦，那可不得了！所以啊，这个液压锁可太重要啦。

反正我那次在工地看了半天，就觉得这吊车支腿液压锁原理真的挺神奇的，小小的一个东西，却能起到那么大的作用。

以后再看到吊车，我就会想起这个液压锁，想起它是怎么保护我们安全的。

嘿嘿，是不是还挺有意思的呀！。
