超声波流量计使用指南超声波流量计是一种广泛应用于工业、商业和家庭环境中的流量测量设备。
它利用超声波技术测量流体在管道中的流速和流量。
本文将介绍超声波流量计的基本原理、安装步骤和使用注意事项，帮助读者正确、高效地使用超声波流量计。
一、超声波流量计的基本原理超声波流量计工作基于多普勒效应和声速差测量原理。
当超声波信号通过流体时，会受到流体流速和流体的声速差的影响。
通过测量超声波信号的频率差异，可以计算出流速和流量。
二、超声波流量计的安装步骤1. 确定安装位置：选择一个管道平直、无气泡和杂质的部位作为安装位置。
避免有漩涡或涡流的位置，以免干扰测量结果。
2. 准备安装工具：确保准备好合适的工具和材料，如螺丝刀、扳手、密封胶等。
3. 清洁管道表面：使用清洁剂和布料清洁管道表面，确保与超声波流量计传感器接触的部分干净无污垢。
4. 安装超声波流量计传感器：将传感器固定在管道上，根据传感器类型选择合适的安装方式（如夹紧式或焊接式）。
5. 连接电缆和电源：根据超声波流量计的规格和要求，连接传感器的电缆和电源。
6. 密封和固定：使用密封胶或安装夹固定超声波流量计传感器，确保传感器与管道之间的连接牢固且密封良好。
7. 完成安装：检查安装是否完整，并确保传感器与管道之间没有间隙或松动。
三、超声波流量计的使用注意事项1. 管道尺寸和材质：在使用超声波流量计之前，确保了解管道的尺寸和材质，以便选择合适的传感器和测量参数。
2. 流体类型和温度：超声波流量计可应用于各种液体和气体，但不同类型的流体可能需要不同配置的传感器。
同时，也要考虑流体的温度对测量结果的影响。
3. 定期校准：定期校准超声波流量计，以确保测量结果的准确性和稳定性。
校准频率根据具体使用情况和要求而定。
4. 杂质和气泡：超声波流量计对杂质和气泡敏感，可能影响测量结果。
确保管道系统清洁，并采取相应措施去除杂质和气泡。
5. 避免振动干扰：超声波流量计的准确性容易受到振动的影响。

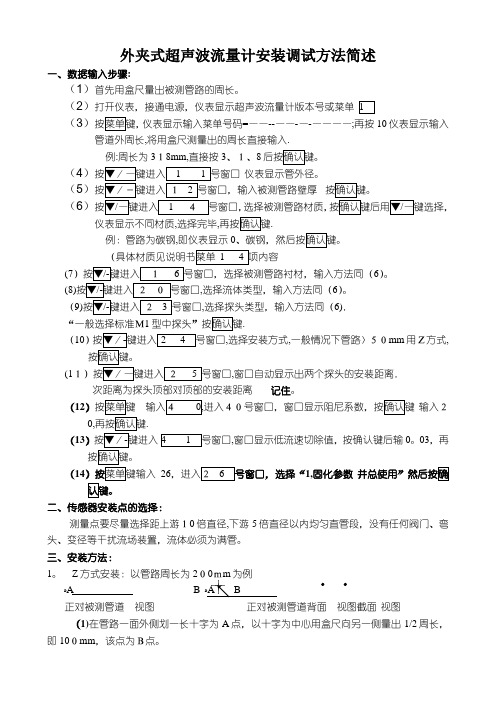

外夹式超声波流量计安装调试方法简述一、数据输入步骤:（1）首先用盒尺量出被测管路的周长。
（2）打开仪表，接通电源，仪表显示超声波流量计版本号或菜单（3）仪表显示输入菜单号码=——--——-—-————;再按10仪表显示输入管道外周长,将用盒尺测量出的周长直接输入.例:周长为3１8mm,直接按3、１、8（4）仪表显示管外径。
（5）（6）选择被测管路材质，仪表显示不同材质,选择完毕,.例：管路为碳钢,即仪表显示0(76）。
(8),选择流体类型，输入方法同（6）。
（9),选择探头类型，输入方法同（6)．“一般选择标准Ｍ1.（10）,选择安装方式,一般情况下管路〉５０mm用Ｚ方式,(1,窗口自动显示出两个探头的安装距离．次距离为探头顶部对顶部的安装距离记住。
（12）输入２0,.（13）,窗口显示低流速切除值，按确认键后输0。
03，再（14261,固化参数二、传感器安装点的选择：测量点要尽量选择距上游１0倍直径,下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。
三、安装方法：1。
Z方式安装：以管路周长为2ﻩA B正对被测管道视图正对被测管道背面视图截面视图（1)在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即10０mm，该点为Ｂ点。
（2,例如安装距离为25mm，从A点向一侧量出25ｍm为Ｃ点和上面一样向从Ｂ点另一侧量出管路1/2周长为D点，B、Ｄ两点连接，D点划十字,A、Ｄ两点即为两个探头安装点。
Z俯视图(站在管道上往下看)注:探头安装距离（以探头顶边为齐)２。
将选好两安装点,用手砂轮打磨干净出３倍探头大小的面积后，探头抹上黄油,贴在Ａ、D两点处，用钢带绑紧（一只探头可绑紧，另一只稍微松些,以备一会调整探头位置时之用）。
探头安装完毕后,仪表显示上游＝下游＝Q值=上游、下游为信号强度，数值应大于6０以上。
且上、下游数据接近.Q值为信号质量，数值应在5０以上。
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

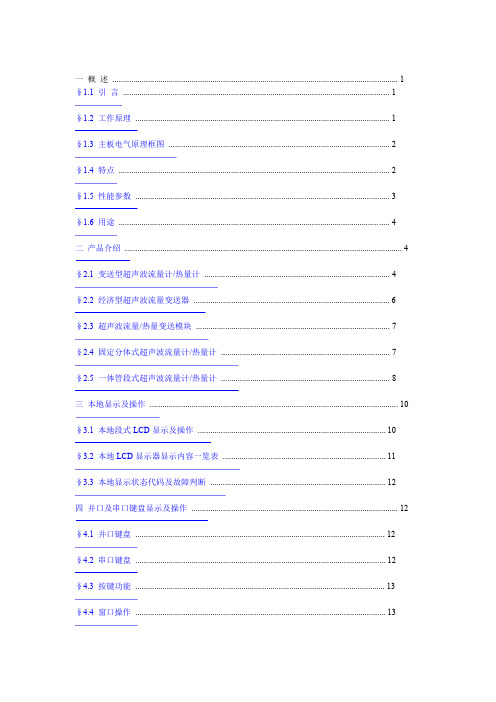

一概述 (1)§1.1 引言 (1)§1.2 工作原理 (1)§1.3 主板电气原理框图 (2)§1.4 特点 (2)§1.5 性能参数 (3)§1.6 用途 (4)二产品介绍 (4)§2.1 变送型超声波流量计/热量计 (4)§2.2 经济型超声波流量变送器 (6)§2.3 超声波流量/热量变送模块 (7)§2.4 固定分体式超声波流量计/热量计 (7)§2.5 一体管段式超声波流量计/热量计 (8)三本地显示及操作 (10)§3.1 本地段式LCD显示及操作 (10)§3.2 本地LCD显示器显示内容一览表 (11)§3.3 本地显示状态代码及故障判断 (12)四并口及串口键盘显示及操作 (12)§4.1 并口键盘 (12)§4.2 串口键盘 (12)§4.3 按键功能 (13)§4.4 窗口操作 (13)§4.5 菜单分类 (14)§4.6 菜单一览表 (15)§4.7 菜单窗口详解 (18)§4.8 菜单设置特别说明 (41)五传感器安装 (42)§5.1 开箱检查 (42)§5.2 供电电源及电缆线 (42)§5.3 安装必备条件 (42)§5.4 快速输入管道参数步骤 (44)§5.5 外缚式传感器的安装方法 (46)§5.6 插入式传感器的安装方法 (48)§5.7 管段式传感器的安装方法 (52)§5.8 用户自备外缚传感器参数及其输入 (54)§5.9 通电 (54)§5.10检查安装 (55)六热量测量 (56)§6.1概述 (56)§6.2 PT100电阻的接线 (56)§6.3有关温度测量的一些菜单说明 (57)§6.4温度测量子系统的标定 (57)§6.5有关热量测量量值的输出 (58)七故障解析 (58)1 / 69八串口及通讯协议 (60)九输入输出回路及其使用 (60)§9.1怎样使用4-20mA电流环输出 (61)§9.2怎样输出模拟电压信号 (61)§9.3这样使用频率信号输出 (61)§9.4怎样输出累积脉冲 (62)§9.5怎样产生输出报警信号 (62)§9.6怎样使用蜂鸣器 (63)§9.7怎样使用OCT输出 (63)§9.8怎样使用继电器输出 (63)§9.9怎样连接压力信号和液位信号（模拟输入） (63)§9.10模拟输入的校准 (64)§9.11联网时模拟输入量的读取 (64)十质量保证及服务维修支持 (64)§10.1质量保证 (64)§10.2公司服务 (65)§10.3产品升级 (65)§10.4技术咨询 (65)十一附录 (65)§11.1常用液体声速和粘度 (65)§11.2常用材料声速 (66)§11.3水中声速表（1标准大气压下） (66)2 / 69一概述§1.1 引言欢迎您使用我公司研制生产的新一代DASDC-100系列超声波流量计/超声波热量计/流量变送器。

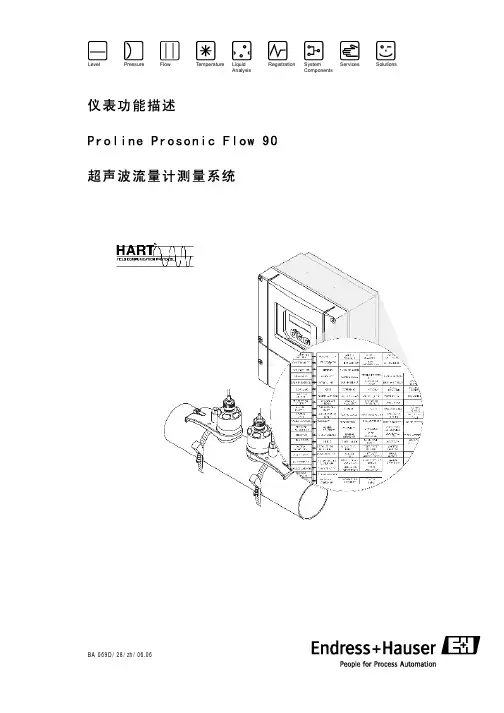

Services Pressure Flow TemperatureLiquid AnalysisRegistrationSystemComponentsLevel SolutionsBA 069D/28/zh/06.061.Proso nic F low 90超声波流量计功能矩阵2.测量值(MEASURING VALUES)3.系统单位(SYSTEM UNITS )4.快速设定(QUICK S ETUP)5.操作(OPERA TION)6.人机界面(USER IN TERFA CE)7.累加器(TOTALIZER1...2)8.累加器操作(HANDL ING T OTALI ZER)9.电流输出(CURRENT OUTP UT)10.脉冲/频率输出(P ULSE/FREQU ENCY O UTPUT )11.状态输出(STATUS OUTP UT)(STATUS INPU T)(COMMUNICATION)(P ROCES S PAR AMETE R)(P IPE D ATA)(L IQUID DATA )(S YSTEM PARA METER )(SENS OR DA TA)(C ALIBR ATION DATA )1.1功能矩阵流程图:布置及使用1.2功能矩阵图示4.1快速设定“传感器”(Quick Setup "sensor")4.2快速设定调试(Quick Setup "commissioning")11.1状态输出响应信息11.2状态输出切换动作12.状态输入13．通信14．工艺参数15．管道数据16．液体数据17．系统参数18．传感器数据19．校准数据778目录910131416182023252631424545474950525558616320.管理(SUPE R VISION)21.模拟系统(SIMULATION SYSTE M)22.传感器版本(SENS OR VE RSION)23.放大器版本(AMPL IFIER VERS ION)24.出厂设定(Factory set tings)24.1SI国际单位24.2US单位(仅适用于美国和加拿大)24.3语言64 66 67 68 68 68 68 68注册商标RHA RTHA RT通信基金会，A u st in,U SA注册商标1.P roson ic Fl ow90超声波流量计功能矩阵1．1功能矩阵流程图:布置及使用这个功能矩阵是一个两层的结构:组的形式为一层,另一层为每个组的功能。
MANUAL DE OPERACIÓN MEDIDOR ULTRASÓNICO2En cada tipo de instalación, los métodos de instalación de los medidores de agua varían de manera significativa.Antes de instalar el medidor es importante considerar que el espacio sea suficiente, no sólo para su ubicación, sino para colocar los otros elementos necesarios para realizar los procesos de mantenimiento y monitoreo del medidor de agua.Debe existir espacio en ambos lados para poder acceder a ellos de forma cómoda. En caso de los modelos de gran tamaño es probable que requieran un polipasto.Para el correcto funcionamiento, se requieren estar en un tramo recto con una longitud mínima determinada.Evitar vacío, colocando la válvula check aguas arriba.min. 5 x D Considerar mínimo 5 diámetros libres antes del medidor y 3 diámetros después.min. 3 x DMANUAL - MACROMEDIDORES MECÁNICOS3El punto de colocación debe asegurar que la sección se mantenga llena durante el uso.EMPAQUE EMPAQUETambién debe evitarse su exposición a altas temperaturas y vibraciones excesivas.Se recomienda utilizar empaques en la instalación del medidor.El sensor cuenta con una flecha que indica el sentido del caudal del fluido.Restricciones del medidorInstalar el medidor de manera correcta.Evitar que el medidor quede instalado en los puntos altos del sistema de tubería.Se recomienda no instalar el medidor en posición vertical.4MANUAL - MACROMEDIDORES MECÁNICOS 5No colocar el medidor con la caratula boca abajo, esto impide el funcionamiento correcto del equipo.Se recomienda no instalar el medidor en tuberías con inclinación.Antes y después del medidor de agua, colocar válvulas para cortar el suministro de agua si hay necesidad de desinstalación o reparación. Utilice válvulas de paso para cerrar comple-tamente la sección transversal de una tubería de agua.La tubería instalada debe tener una forma tal que no haya posibilidad de que se cree una bolsa de aire en el medidor de agua. El medidor debe permanecer completamente lleno de agua.El flujo de agua a través del medidor debe corresponder a la dirección de las flechas colo-cadas en ambos lados del cuerpo.SoportesEl medidor se debe instalar sin tensión mecánica (torsión, flexión). Si es necesario, instale soportes para las tuberías.6MANUAL - MACROMEDIDORES MECÁNICOS 7El medidor de flujo debe tener un montaje seguro sobre silletas a una altura adecuada.SILLETA DE SUJECIÓNSILLETA DE SUJECIÓNLas tuberías aguas arriba y abajo del medidor deben estar apoyadas de modo seguro, de modo que estas no causen tensiones al medidor. Es importante no colocar soportes debajo del medidor de agua. Para grandes diámetros, se pueden colocar los soportes debajo de las contrabridas.8Las caratulas de los medidores de agua están regulados bajo la norma NOM-012-SCFI y el diseño está orientado para facilitar la lectura del usuario. El sistema ofrece la lectura prin-cipal en metros cúbicos, para realizar la conversión a litros es necesario considerar que 1 metro cubico equivale a 1000 litros.Para realizar la lectura del medidor se tiene que ubicar en la caratula la lectura principal, así como los submúltiplos ubicados en forma de reloj, los cuales dependerán del tipo de medidor (desde 1 hasta 4 círculos). La lectura se debe tomar de la siguiente forma:1.- Tomar el dato de la escala principal, ejemplo 32.- El siguiente valor es el que indica el primer reloj marcado como x0.1, en este caso la aguja indica un valor entre 8 y 9 por consiguiente se toma el valor inferior siendo 8, el cual lo separaremos con un punto para indicar los decimales, ejemplo3.83.- Pasar al siguiente reloj y colocar el valor a un lado del último dato, ejemplo 3.87 y así sucesivamente hasta el último reloj indicador.4.- Este dato se encuentra en metros cúbicos para convertir a litros es necesario multipli-carlo por 1000 y el resultado estará en litros.3.873 m3 x 1000 = 3873 LitrosLectura del medidorIndicador de flujo:MANUAL - MACROMEDIDORES MECÁNICOS9Sensores de pulsos (Reed switch)ComunComunPulso 1Pulso 1Pulso 2Pulso 2Sensor de pulsos W Diagrama para los siguientes modelos: • WF NOM • IF • HWFSensor de pulsos U Diagrama para los siguientes modelos: • WF • -IF-• R20010El medidor de agua es un instrumento cuya capacidad de medición cambia con el tiempo. Además, el deterioro de esta capacidad es generalmente el resultado de la influencia agre-siva del agua, por lo que, después de un tiempo debe ser desinstalado de la red, para su mantenimiento y calibración.No utilice productos químicos de limpieza que tengan una influencia perjudicial sobre los materiales de los que están hechos los elementos del medidor de agua.Las reparaciones deben realizarse por personal autorizado en plantas de servicio. Consultar a su agente de ventas.Inspección, mantenimiento y reparaciónLos medidores de agua recibidos de entregas o desinstalados de la red deben almacenarse en un lugar cerrado, libre de vapores cáusticos, etc., que puedan tener un efecto destruc-tivo en el estado de los medidores de agua.La temperatura ambiente debe estar entre 5 y 30°C, y la humedad relativa del aire no debe de ser superior al 80%. Tanto durante el transporte como durante el almacenamiento, los aparatos deben estar protegidos de las vibraciones y, en particular, de los golpes que pue-dan dañar el cuerpo o los elementos internos.El transporte debe realizarse protegiendo el embalaje del fabricante o un embalaje susti-tuto, el cual resguarde totalmente el producto de daños.Almacenamiento y transporteResolución de pulsosMANUAL - MACROMEDIDORES MECÁNICOS 11• Es importante que los medidores se manejen con cuidado debido a sus piezas mecá-nicas, durante el transporte y previo a la instalación. En caso de los equipos de gran tamaño para uso industrial, que requieren el uso de un montacargas, se debe colgar la pieza en los enganches y moverlo en un ángulo de 45°.• No transporte el medidor usando un diablito de carga colocando el cuerpo con las bridas sobresaliendo del diablito. Esto podría abollar la carcasa o dañar los ensamblajes del sistema interno.• Transportar siempre el medidor con su embalaje original.Para limpiar la carcasa del instrumento y su pantalla, use únicamente un trapo suave ligera-mente humedecido con agua o un producto para la limpieza de cristales.Nunca use solventes fuertes, ya que pueden agrietar o remover la pintura de la carcasa e incluso destrozar las partes plásticas.Evite que los cables se doblen o sufran de torsiones y nunca haga nudos. Cuando vaya a conectar o desconectar el cable de alimentación del instrumento, siempre tómelos única-mente por los conectores.NotasCuidado del medidorManejo adecuado de los cables• Si el medidor no indica nada cuando el agua fluye, compruebe si el rotor no está atas-cado por algún sólido.• Si tiene problemas al conectar el sensor de pulsos, comuniquese con el departamento de soporte técnico de Equysis.• Si tiene algún problema con su medidor, no rompa los sellos de seguridad. Y envíe el equipo a Equysis para su diagnóstico.Problemas comunes。
