试压系统表

管道气压试验方案
本方案共涉及三道附塔管线及所连接设备，强度试验压力为设计压力的1.15倍，严密性试验压力为设计压力，试验介质为空气。

分三个系统进行试压，各系统参数如下：
系统一：
系统二：
系统三：
试验前将不参与试验的系统、设备、仪表及管道附件加以隔离。

具体方法如下：
上部：在塔内管道伸入短头加盲板及两道加强筋
下部：在待试管道与设备口连接法兰处加盲板，参与试压系统的设备在设备口法兰处分别加盲板。

盲板按下面计算要求选用，附盲板最小厚度选用表。

T=D√3P/16S
式中：T——最小板厚（mm）
D——管内径（mm）
S——板材的许用应力（kg/cm2）
P——试验压力（kg/cm2）
盲板最小厚度选用表
塔内所加盲板示意图
试验方法：
用空压机向待试压管道系统中加注空气，压力应逐级缓升，首先升到试验压力的50%，用涂刷肥皂水方法检查，如无泄漏及异常现象，继续按试验压力的10%逐级升压，直至强度试验压力，每级稳压3分钟，达到试验压力后稳压10分钟，以无泄漏，目测无变形等为强度试验合格。

然后降压至设计压力，再用涂刷肥皂水方法检查，如无泄漏，稳压半小时，压力不降，则严密性试验为合格。

附：管道试压系统图。

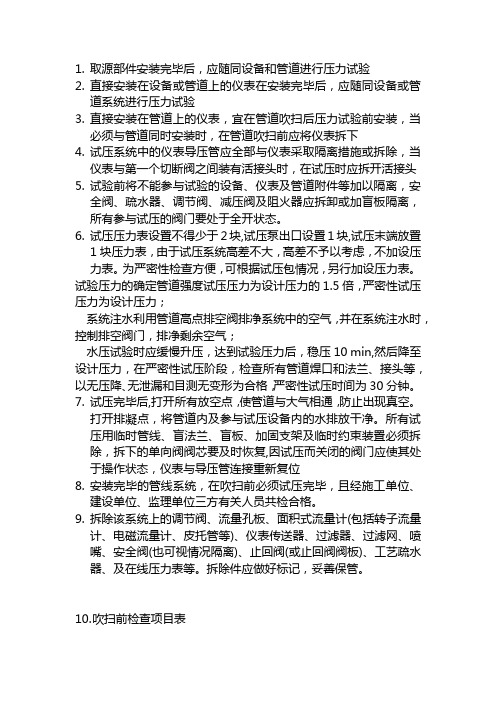

1.取源部件安装完毕后，应随同设备和管道进行压力试验2.直接安装在设备或管道上的仪表在安装完毕后，应随同设备或管道系统进行压力试验3.直接安装在管道上的仪表，宜在管道吹扫后压力试验前安装，当必须与管道同时安装时，在管道吹扫前应将仪表拆下4.试压系统中的仪表导压管应全部与仪表采取隔离措施或拆除，当仪表与第一个切断阀之间装有活接头时，在试压时应拆开活接头5.试验前将不能参与试验的设备、仪表及管道附件等加以隔离，安全阀、疏水器、调节阀、减压阀及阻火器应拆卸或加盲板隔离，所有参与试压的阀门要处于全开状态。

6.试压压力表设置不得少于2块,试压泵出口设置1块,试压末端放置1块压力表，由于试压系统高差不大，高差不予以考虑，不加设压力表。

为严密性检查方便，可根据试压包情况，另行加设压力表。

试验压力的确定管道强度试压压力为设计压力的1.5倍，严密性试压压力为设计压力；系统注水利用管道高点排空阀排净系统中的空气，并在系统注水时，控制排空阀门，排净剩余空气；水压试验时应缓慢升压，达到试验压力后，稳压10 min,然后降至设计压力，在严密性试压阶段，检查所有管道焊口和法兰、接头等，以无压降、无泄漏和目测无变形为合格，严密性试压时间为30分钟。

7.试压完毕后,打开所有放空点，使管道与大气相通，防止出现真空。

打开排凝点，将管道内及参与试压设备内的水排放干净。

所有试压用临时管线、盲法兰、盲板、加固支架及临时约束装置必须拆除，拆下的单向阀阀芯要及时恢复,因试压而关闭的阀门应使其处于操作状态，仪表与导压管连接重新复位8.安装完毕的管线系统，在吹扫前必须试压完毕，且经施工单位、建设单位、监理单位三方有关人员共检合格。

9.拆除该系统上的调节阀、流量孔板、面积式流量计(包括转子流量计、电磁流量计、皮托管等)、仪表传送器、过滤器、过滤网、喷嘴、安全阀(也可视情况隔离)、止回阀(或止回阀阀板)、工艺疏水器、及在线压力表等。

拆除件应做好标记，妥善保管。

安装工程主要设备、材料合格证B-1-1（）管道系统试压记录B-1-2B—1—3B-1-4铝塑复合管道系统试压记录B-1-5室外燃气管道试压记录B-1-6室外燃气管道气密性试验B-1-7室外给水管道试验记录（放水法）B-1-8室外给水管道试验记录（注水法）B-1-9室内燃气管道试验记录B-1-10燃气表严密性试验记录B-1-11散热器试验记录B-1-12阀门试验记录B-1-13设备试压记录B-1-14自动喷水灭火系统试压记录表B-1-15 工程名称：年月日气体灭火剂输送管道试验记录B-1-16焊工合格证书登记表B-1-17焊口检查记录总汇B-1-18 单位工程名称：年月日焊缝外观质量检查记录B-1-19年月日技术负责人：质检员：班（组）长：金属管道超声波检验报告B-1-21金属管道磁粉检验报告B-1-22金属管道渗透检验报告B-1-23气体灭火系统灭火剂贮存容器检查记录B-1-24气体灭火系统选择阀、液体单向阀、高压软管气体单向阀、组合分配系统集流管试验记录B-1-25卫生器具检查记录B-1-26注：支托架：检查牢固（∨）不牢固（×）金属管道承插接口检查记录B-1-27技术负责人质检员班（组）长（）管道隐蔽工程检查记录B-1-28气体灭火系统隐蔽工程中间验收记录B-1-29室外排水井内管顶高程竣工测量记录B-1-30年月日技术负责人复核测量室外给水管管顶高程竣工测量记录B-1-31年月日技术负责人 复核测量管道补偿装置安装记录B-1-32保温检查记录B-1-33（）管道吹洗记录B-1-34自动灭火系统管网冲吹记录表B-1-35 工程名称：年月日给水系统消毒记录B-1-36脱脂记录B-1-37室内排水管道灌水试验记录B-1-38室内排水管道通水试验记录B-1-39室内排水管道通球检查记录B-1-40注：通球应采用木、塑料或橡胶质球，直径约为管内径的3/4。

室外排水管道闭水法试验B-1-41室外砼排水管道闭气试验记录B-1-42。

序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注E-404出口M3E-404M3FE4104TSR-401PDT4106螺杆式压缩机M2M12天然气液化系统吹扫图表F1阀前~E-404进口M4200-NG2201-10A1E-404M41螺杆式压缩机200-NG4101-10A170M 50M M4N2N2序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注螺杆式压缩机N2螺杆式压缩机N2螺杆式压缩机N2螺杆式压缩机N2M5M17M5250-NG6103-2A1250-NG6202-2A1250-NG6104-2A1250-NG6203-2A1200-NG6105-2A1200-NG6204-2A1E-601A出至C-601A/Ⅱ前、E-601B出至C-601B/Ⅱ前C-601A/Ⅱ至E-602A前、C-601A/Ⅱ至E-602A前1300-NG6101-2A1300-NG6102-2A1闪蒸汽系统吹扫图表1234300-NG4105-2A1至C-601A/Ⅰ、C-601B/Ⅰ前C-601A/Ⅰ至E-601A前、C-601B/Ⅰ至E-601B前50M 50M M1M13M1M2M1450M 50M M2M3M4M15M16M3M15序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注螺杆式压缩机N2螺杆式压缩机N2螺杆式压缩机150-NG6107-5A1150-NG6206-5A1150-NG6108-5A1150-NG6207-5A1M8M20M9M10M21M22M11M23N2E-602A至C-601A/Ⅲ前、E-602B至C-601B/Ⅲ前E-603A后至C-601A/Ⅳ前、E-603B后至C-601B/Ⅳ前C-601A/Ⅳ后至E-604A前、C-601B/Ⅳ后至E-604B前50-NG6109-10A150-NG6208-10A1567C-601A/Ⅲ后至E-603A前、C-601B/Ⅲ后至E-603B前闪蒸汽系统吹扫图表2200-NG6106-2A1200-NG6205-2A1N2螺杆式压缩机M6M7M18M19M6M188M8M9M21M1150M 50M 50M 50M序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注W1、W2两个网状过滤器N2M12M12M24螺杆式压缩机150M 9E-604A后、E-604B后至F1/F2处100-NG6110-10A1100-NG6209-10A1100-NG6301-10A1100-NG6302-10A1闪蒸汽系统吹扫图表3序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注N2螺杆式压缩机N2螺杆式压缩机N2螺杆式压缩机M7、M8、M9、Z1、Z2、Z3、Z4、Z5FE7304孔板流量计Z1、Z2、Z3、Z4、Z5V-701AV-701B前M1、M2、M4、M5M1、M2、M4、M5/3个过滤器P-701AP-701BP-701C前b1、b2、b3b1、b2、b31 2 3150-LNG4302-10K1-IC至V-701A、V-701B前150-LNG4302-10K1-IC150-LNG7101-10K1-IC150-LNG7102-10K1-IC150-LNG7202-10K1-ICV-701A、V-701B出口阀F1、F1P-701A、P-701B、P-701C前250-LNG7103-2K1200-LNG7302a-2K1200-LNG7302b-2K1200-LNG7302c-2K1100-LNG7312-2K1-ICP-701A、P-701B、P-701C出口至装车台Z1、Z2、Z3、Z4、Z5处150-LNG7303a-2K1 150-LNG7303b-2K1 150-LNG7303c-2K1 200-LNG7304-2K1 100-LNG7305-2K1 100-LNG7306-2K1 100-LNG7307-2K1 100-LNG7308-2K1 100-LNG7309-2K1100M120m160m储存至罐装系统吹扫图表序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注燃料气系统吹扫图表1 2 3V-101出口至V-8401、V-840465-FG1101-10A250m N2螺杆式压缩机V-101出口V-8401、V-8404V-101出口SR601A/B至V-8405、V-840865-NG6303-10A140m N2螺杆式压缩机SR601A/BV-8405、V-8408SR601A/B出口V-8402V-8404V-8406V-8408阀后80-FG8401-2A150-FG8403-2A140-FG8402-2A180-FG8403-2A150-FG6301-2A150-FG8405-2A150-FG8406-2A150-FG8407-2A150-FG8408-2A1150m N2螺杆式压缩机V-8402V-8404V-8406V-8408后M5M7序号起止位置管线号管道长度清洗介质清洗设备盲板位置拆卸元件清洗位置备注脱CO2系统冲洗图表11 2 3 4潜水泵、电动试压泵V-101设备前SRB-101ASRB-101BV-101设备前V-101设备前250-NG1101-10A280m脱盐水V-101出口至C-101前250-NG1102-10A240m脱盐水潜水泵、电动试压泵V-101后C-101前PE1111C-101前潜水泵、电动试压泵C-101后E-101前/E-101前C-101后至E-101前200-NG1201-10A230m脱盐水E-101后至V-102前200-NG1202-10A230m脱盐水潜水泵、电动试压泵E-101后V-102前/V-102前序号起止位置管线号管道长度吹扫介质冲洗设备盲板位置拆卸元件冲洗口位置备注脱CO2系统冲洗图表25 6 7 8潜水泵、电动试压泵V-102后F-101前T-101前SRB-102V-102后V-102至F-101、T-101200-NG1203-10A2200-NG1204-10A290m脱盐水T-101至E-102200-NG1301-10A144m脱盐水潜水泵、电动试压泵T-101后、E-102前T-101后潜水泵、电动试压泵E-102后、V-103前E-102后E-102至V-103200-NG1302-10A152m脱盐水V-103至F-102、R201A/B/C、V-101、F-202A/B200-NG1402-10A1200-NG1401-10A1200-NG1404-10A1200-NG1403-10A1200-NG1405-10A1200-NG2202-10A1200m脱盐水潜水泵、电动试压泵V-103后、F-102前、R201A/B/C前V-101前、F-202A/B前SRB-104V-103后序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注脱水系统吹扫图表1 2 3R-201AR-201B脱水塔前管线R-201AR-201B脱水塔出口至R-202脱汞塔前R-202脱汞塔后至V-2245、XV2212阀后R-201AR-201B出口M1、M2/R-201AR-201B脱水塔前200-NG2101a-10A1200-NG2101b-10A1200-NG1403-10A190m N2螺杆式压缩机R-201AR-201B脱水塔出口200-NG2102a-10A1200-NG2102b-10A1200-NG2103-10A1130m N2螺杆式压缩机200-NG2201-10A180m N2螺杆式压缩机R-201AR-201B出口M3、M4R-202进口M5F-201A/B,并用相应等级管道短节相连接R-202出口M6F-202A/B,并用相应等级管道短节相连接V2245、XV2212处序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注1 2 3F1至P-302A/B前P-301前V-302前80-HOS3202-2A5200-HOS3304-2A5200-HOS3306-2A5130M螺杆式压缩机N2螺杆式压缩机导热油系统吹扫图表1F1阀后H-301前P-302A/B前P-301前V-302前SRY-301A/B过滤器并用相应等级管道短节相连接P-302A/B泵后至H-301前100-HOS3209-2A5200-HOS3307-2A5200-HOS3308-2A5130MP-302A/B泵后、H-301前N2H-301后至E-201200-HOS3210-2A5150-HOS3211-2A5200-HOS3304-2A5150-HOS2101-2A5400-HOS1701-2A1820MH-301后、E-201前N2螺杆式压缩机H-301后序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注导热油系统吹扫图表24V-302至V-30380-HOS3302-2A580-HOS3204-2A5120M N2螺杆式压缩机V-302后、V-303前5E-104至P-303A/B泵进口400-HOR1701-2A1150-HOR2101-2A5400-HOS3308-2A1450-HOS3310-2A1450-HOS3309-2A1830M N2螺杆式压缩机螺杆式压缩机P-303A/B泵出口、E-104入口FE3312V-302后E-104、P-303A/B泵进口E-104后E-104前6P-303A/B泵出口至E-104400-HOS3311a-2A1400-HOS3311b-2A180MSRY-302A/BN2序号起止位置管线号管道长度冲洗介质冲洗设备盲板位置拆卸元件冲洗口位置备注120m脱盐水潜水泵、电动试压泵P-304A/B出口V-305进口50-WW3503-2A1 50-WW3502a-2A150-WW3502b-2A1 50-WW3506a-2A1 50-WW3506b-2A1 50-WW3504-2A1160m脱盐水潜水泵、电动试压泵V-304A/B出口V-3520V-3522P-304A/B进口V-110进口280m脱盐水潜水泵、电动试压泵V-102、V-101、F-101、V-201出口处V-304AV-305B进口处连续冲洗直到与进水水质一致2 3V-102、V-101、F-101、V-201至V-304A/B进口处V-304A/B出口至V-110、P-304A/BP-304A/B至V-30550-WW1203-2A150-WW1101-2A150-WW2201-2A150-WW3501a-2A150-WW3501b-2A150-WW3507a-2A150-WW3507b-2A150-WW3509-2A1废水系统冲洗图表11序号起止位置管线号管道长度冲洗介质冲洗设备盲板位置拆卸元件冲洗口位置备注5V-306A/B出口至排出口32-WW3512a-2A132-WW3512b-2A132-WW3514-2A132-WW3515-2A132-WW3516-2A1160m脱盐水潜水泵、电动试压泵V-306A/B出口V-306A/B出口4V-305至V-306A/B进口50-WW3510-2A132-WW3511a-2A132-WW3511b-2A1110m脱盐水潜水泵、电动试压泵V-305出口V-306A/B进口废水系统冲洗图表2序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注制氮系统50-N8701-2A250-N8726-2A250-N8702-2A250-N8703-2A250-N8704-2A250-N8705-2A250-N8706-2A232-N8707-2A232-N8708-2A250-N8709-2A220-N8710-2A220-N8721-2A250-N8716-2A250-N8717-2A250-N8718-2A250-N8719-2A225-N8720-2A250-N8722-2A250-N8712-2A225-N8715-2A240-N8714-2A250-N8713-2A21200m制氮系统吹扫图表管段末端21个N2螺杆式压缩机管线与设备进口处1序号起止位置管线号管道长度冲洗介质冲洗设备盲板位置拆卸元件冲洗口位置备注脱盐水潜水泵、电动试压泵设备连接处循环水泵房供水入口1循环泵房至各设备C-101E-101E-102E-105E-106E-202冷冻盐水单元C-401E-402AE-403C-601A入口供水管线80-CWS8512-2A2125-CWS8502-2A2100-CWS8503-2A2300-CWS8504-2A2150-CWS8505-2A2150-CWS8506-2A2100-CWS8510-2A280-CWS8511-2A2400-CWS8507-2A2300-CWS8508-2A2150-CWS8509-2A2150-CWS8514-2A2350-CWS8515-2A2800*700*80主管线800m循环水系统冲洗图表1序号起止位置管线号管道长度冲洗介质冲洗设备盲板位置拆卸元件冲洗口位置备注设备连接处2各设备C-101E-101E-102E-105E-106E-202冷冻盐水单元C-401E-402A E-403C-601A出口至循环泵房回水管线80-CWR1202-2A2125-CWR1201-2A2100-CWR1301-2A2300-CWR1501-2A2150-CWR1701-2A2150-CWR2201-2A2100-CWR3401-2A280-CWR4501-2A280-CWR4502-2A2400-CWR4601-2A2300-CWR4701-2A2150-CWR8509-2A2150-CWR6205-2A2350-CWR8503-2A2800*700*80主管线800m 脱盐水潜水泵、电动试压泵循环水系统冲洗图表2循环水泵房回水出口序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注2E-405至V-403150-RL4601-5A1800m N2螺杆式压缩机E-405后V-403前FE4611E-405后5E-403至V-404300-RV1701-5A170m N2螺杆式压缩机E-403后、V-404前E-403后C-401后V-402后4C-401至E-402A1/B1C-401至V-403C-401至E-403450-RV4501-5A1400-RV4602-5A1300-RV4603-5A150-RL5211-5A1210N2螺杆式压缩机C-401后、E-402A1/B1前V-403前E-403前TSR-406FE4513用短节相连E-401A/B后3V-402至C-401V-402至V-403750-RV4401-5A150-RV4504-5A150-RV4505-5A1300-RV4603-5A1160m N2螺杆式压缩机V-402后、C-401前V-402后、V-403前FE4503TSR405用短节相连N2螺杆式压缩机E-401A/B后V-404、E-405前TSR-403A/BTSR-402TSR404A/B用短节相连制冷剂系统吹扫图表11E-401A/B至V-404、E-405750-RV4101-5A1750-RV4401-5A1250-RV4702-5A180-RL4702-5A180-RL1703-5A180-RL4703-5A1100-RL4302-5A1100-RL4303-5A1350序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注6V-404至C-40125-RV4705-5A150M N2螺杆式压缩机V-404后、C-401前V-404后7V-404至V-403250-RV4703-5A150MN2螺杆式压缩机V-404后、V-403前V-404后10C-401至冷剂加载100-RV4502-5A140M N2螺杆式压缩机C-401后C-401后螺杆式压缩机P-501、V-503、R-501前TSR-501SRB-501FE5205用短节相连P-501、V-503、R-501前螺杆式压缩机V-404后、V-501前V-404后11P-501、V-503、R-501至冷剂加载50-RV5202-2A150-RL5207-2A150-RL5208-2A150-RL5209-2A150-RL5210-2A150-RL5206-2A1180M N2V-501至V-402V-502至V-4028210M N29V-404至V-50150-RV4704-5A1180M N250-RL5102-5A140-RL5105-5A165-RV5105-5A150-RL5103-5A1150-RV5201-5A1螺杆式压缩机V-501后、V-402前V-502后、V-402前FE5104FE5111V-402前制冷剂系统吹扫图表2序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注螺杆式压缩机P-502、V-504、R-502设备两端TSR-502SRB-50FE5214用短节相连从罐区开始12罐区至P-502、V-504、R-502冷剂加载50-RL5201-2A150-RL5202-2A150-RL5203-2A150-RL5204-2A150-RL5205-2A1110M N2制冷剂系统吹扫图表3序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注各支路火炬放空系统吹扫图表11各设备放空支路至放空主管线50-F1111-2A1250-F1104-2A150-F1109-2A1200-F1102-2A140-F1106-2A1150-F1202-2A132-F1204-2A132-F1206-2A1200-F1304-2A132-F1402-2A132-F1404-2A132-F1405-2A150-F2103-2A150-F2102a/b/c-2A140-F2210-2A132-F2202-2A140-F2204-2A1100-F2209-2A150-F4201-2K150-F4105-2K150-F4102-2K150-F4104-2K125-F4302-2K125-F4312-2K150-LNG4301-10K150-F4315-10K150-F4304-2K1100-F4306-2K125-F4310-2K12200M N2螺杆式压缩机各个设备出入口序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注火炬放空系统吹扫图表250-F4308-2K1100-F4306-2K1100-F4401-2K140-F4403-2K150-F4606-2K1200-F4602-2K150-F4604-2K150-F4706-2K1150-F4702-2K150-F4704-2K1200-F5102-2K150-F5103-2K140-F5104-2K150-F5106-2K1150-F5202-2K180-F5204-2K1200-F5206-2K1100-F5208-2K1150-F6101-2K1150-F6201-2K150-F6303-2K1200-F6302-2K180-F7116-2A1200-F1107-2K150-F7108-2K150-F7301-2K1100-F8402-2A1 500-F8101-2K1 400-F8102-2A1序号起止位置管线号管道长度吹扫介质吹扫设备盲板位置拆卸元件吹扫口位置备注V8601b罐出口仪表风系统吹扫图表1V8601b罐出口至各设备入口处100-IA8601-2A250-IA8602-2A250-IA8603-2A250-IA8604-2A250-IA8605-2A250-IA8606-2A250-IA8607-2A250-IA8608-2A225-IA8609-2A250-IA8610-2A22400M N2螺杆式压缩机各个设备入口M1~M10处/。
