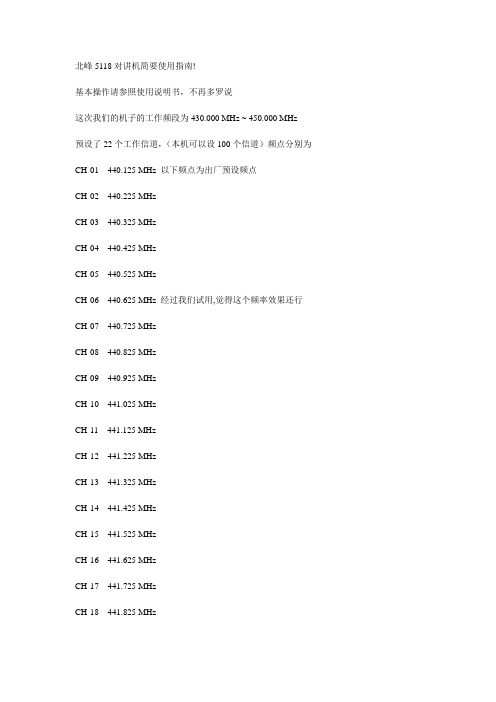

北峰5118对讲机简要使用指南!基本操作请参照使用说明书，不再多罗说这次我们的机子的工作频段为430.000 MHz ~ 450.000 MHz预设了22个工作信道，（本机可以设100个信道）频点分别为CH-01 440.125 MHz 以下频点为出厂预设频点CH-02 440.225 MHzCH-03 440.325 MHzCH-04 440.425 MHzCH-05 440.525 MHzCH-06 440.625 MHz 经过我们试用,觉得这个频率效果还行CH-07 440.725 MHzCH-08 440.825 MHzCH-09 440.925 MHzCH-10 441.025 MHzCH-11 441.125 MHzCH-12 441.225 MHzCH-13 441.325 MHzCH-14 441.425 MHzCH-15 441.525 MHzCH-16 441.625 MHzCH-17 441.725 MHzCH-18 441.825 MHzCH-19 441.925 MHzCH-20 441.025 MHzCH-99 449.900 MHz建议大家使用时尽量使用01~10信道，这些信道频点是在机子频率范围的中点，天线的效率最高。
同时注意避开别人正在使用的频点，以免互相干扰。
其他使用也可以另外设置信道频点。
其他使用指南频率工作模式：5118一般是在信道工作模式下工作，即直接打开电源，屏幕显示：CH-xx （如CH-08），按CH+或CH-健选择工作信道5118也可以在频率工作模式下工作，操作：按住SCAN键后顺时针旋转POWER（电源）开关，直到显示屏显示“xxx.xxx（频率点，如440.125）”按CH+或CH-健可以改变频点，步进频率为0.025MHz。
也可以直接从数字键盘输入频率值，频率值在430.000~450.000之间，为0.025的整倍数。
输入完xxx.xxx后机子会自动转入工作状态。
LBI-38816AMAINTENANCE MANUALPTT MODULE19C852215G1TABLE OF CONTENTSPage SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 CIRCUIT ANALYSIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 OUTLINE DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 WIRING LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8SPECIFICATIONS*STATION FUNCTIONS Push-To-Talk (PTT)Analog/Digital (A/D)CONNECTORSJ1 and J2Two 50 Pin HeadersJ325 Pair Telco Connector*These specifications are intended primarily for the use of the service technician. Refer to the appropriateSpecifications Sheet in the applicable maintenance manual for the complete specifications.ericssonzDESCRIPTIONP ush-T o-T alk (PTT) Interface Module 19C852215G1is used to connect PTT and A nalog /D igital (A/D) signaling throughout an E nhanced D igital A ccess C ommunication S ystem (EDACS ™). The PTT Interface Module mounts in EDACS Interface Panel 19D904009 (refer to Maintenance Manual LBI-38812) when used in a Simulcast TX Common Equipment cabinet. It consist of two 50 pin headers J1 and J2 and one 25 pair Telco connector J3. Each PTT line is used to key a transmitter operating on a specific RF channel, PTT IN CHN01 etc. Each A/D line is used to select either analog or digital transmission on a specific RF channel, A/D IN CH01 etc.CIRCUIT ANALYSISInputs to the PTT Interface Module are through connec-tor J1. All keying leads (PTT) connect from J1 to connectors J2 and J3. The A/D selection leads connect form J1 to J3(refer to the following table). As an example, J1, Pin 1connects to J2, Pin 1 and J3, Pin 1 (PTT IN CH01). J1, Pin 2 connects to J3, Pin 26 (A/D IN CH01). J1, Pin 3 connects to J2, Pin 3 and J3, Pin 3 (PTT IN CH02). J1, Pin 4 connects to J3, Pin 27 (A/D IN CH02). This arrangement allows looking into the end of the cable connecting to J3 and having the PTT and A/D pins directly opposite each other for the associated channel (See Figure 1).CABLE CONNECTORP03PTT IN CH01 1°PTT IN CH02 2°PTT IN CH03 3°PTT IN CH04 4°PTT IN CH05 5°PTT IN CH06 6°PTT IN CH07 7°PTT IN CH08 8°PTT IN CH09 9°PTT IN CH10 10°° 26 A/D IN CH01° 27 A/D IN CH02° 28 A/D IN CH03° 29 A/D IN CH04° 30 A/D IN CH05° 31 A/D IN CH06° 32 A/D IN CH07° 33 A/D IN CH08° 34 A/D IN CH09° 35 A/D IN CH10•••etc.Copyright© September 1992, Ericsson GE Mobile Communications Inc.Figure 1 - Connections Looking Into The End Of Cable Connector P01The "P" numbers listed on the WIRING LIST (refer to the Table of Contents) refers to the connectors on the connecting cables, P01, P02, P03, etc.NOTELBI-388162TABLE OF PTT INTERFACE MODULE CONNECTIONSJ1 & J2 50 PIN HEADERJ3 25 PAIR CHAMPFrom To To FunctionJ1-01 J1-02 J1-03 J1-04 J1-05 J1-06 J1-07 J1-08 J1-09 J1-10 J1-11 J1-12 J1-13 J1-14 J1-15 J1-16 J1-17 J1-18 J1-19 J1-20 J1-21 J1-22 J1-23 J1-24 J1-25 J1-26 J1-27 J1-28 J1-29 J1-30 J1-31 J1-32 J1-33 J1-34 J1-35 J1-36 J1-37 J1-38 J1-39 J1-40 J1-41 J1-42 J1-43 J1-44 J1-45 J1-46 J1-47 J1-48 J1-49 J1-50J2-01J2-02J2-03J2-04J2-05J2-06J2-07J2-08J2-09J2-10J2-11J2-12J2-13J2-14J2-15J2-16J2-17J2-18J2-19J2-20J2-21J2-22J2-23J2-24J2-25J3-01J3-26J3-02J3-27J3-03J3-28J3-04J3-29J3-05J3-30J3-06J3-31J3-07J3-32J3-08J3-33J3-09J3-34J3-10J3-35J3-11J3-36J3-12J3-37J3-13J3-38J3-14J3-39J3-15J3-40J3-16J3-41J3-17J3-42J3-18J3-43J3-19J3-44J3-20J3-45J3-21J3-46J3-22J3-47J3-23J3-48J3-24J3-49J3-25J3-50PTT IN CH01A/D IN CH01PTT IN CH02A/D IN CH02PTT IN CH03A/D IN CH03PTT IN CH04A/D IN CH04PTT IN CH05A/D IN CH05PTT IN CH06A/D IN CH06PTT IN CH07A/D IN CH07PTT IN CH08A/D IN CH08PTT IN CH09A/D IN CH09PTT IN CH10A/D IN CH10PTT IN CH11A/D IN CH11PTT IN CH12A/D IN CH12PTT IN CH13A/D IN CH13PTT IN CH14A/D IN CH14PTT IN CH15A/D IN CH15PTT IN CH16A/D IN CH16PTT IN CH17A/D IN CH17PTT IN CH18A/D IN CH18PTT IN CH19A/D IN CH19PTT IN CH20A/D IN CH20PTT IN CH21A/D IN CH21PTT IN CH22A/D IN CH22PTT IN CH23A/D IN CH23PTT IN CH24A/D IN CH24PTT IN CH25A/D IN CH25No connections are made to J2-26 through J2-50.LBI-388163OUTLINE DIAGRAM/PARTS LISTPTT MODULE(19C852215, Rev. 1)(19C852216, Component Side, Rev. 0) COMPONENT SIDEPTT MODULE19C852215G1Issue 1SYMBOL PART NUMBER DESCRIPTION— — — — — JACKS— — — — —J119B235546Two 50 Pin Headerand Bail LockJ2J319B800935P1425 Pair Telco Connector with Bail Lock— — — MISCELLANEOUS— — —219C852212P1Printed Wire Board4N80P9004B6Machine screw: No. 4-40 x 1/4.519B800935P15Bail Clip619B235546P3Frame*COMPONENTS, ADDED, DELETED OR CHANGED BY PRODUCTION CHANGESLBI-38816 4SCHEMATIC DIAGRAM PTT MODULE(19D903896, Rev. 0)LBI-388165WIRING LISTPTT ModuleSimulcast Transmit Site Application19C852215G1P01 & P02 PIN HEADERP03 25 PAIR CHAMPP01-01 P01-02 P01-03 P01-04 P01-05 P01-06 P01-07 P01-08 P01-09 P01-10 P01-11 P01-12 P01-13 P01-14 P01-15 P01-16 P01-17 P01-18 P01-19 P01-20 P01-21 P01-22 P01-23 P01-24 P01-25 P01-26 P01-27 P01-28 P01-29 P01-30 P01-31 P01-32 P01-33 P01-34 P01-35 P01-36 P01-37 P01-38 P01-39 P01-40 P01-41 P01-42 P01-43 P01-44 P01-45 P01-46 P01-47 P01-48 P01-49 P01-50P02-01P02-02P02-03P02-04P02-05P02-06P02-07P02-08P02-09P02-10P02-11P02-12P02-13P02-14P02-15P02-16P02-17P02-18P02-19P02-20P02-21P02-22P02-23P02-24P02-25P03-01P03-26P03-02P03-27P03-03P03-28P03-04P03-29P03-05P03-30P03-06P03-31P03-07P03-32P03-08P03-33P03-09P03-34P03-10P03-35P03-11P03-36P03-12P03-37P03-13P03-38P03-14P03-39P03-15P03-40P03-16P03-41P03-17P03-42P03-18P03-43P03-19P03-44P03-20P03-45P03-21P03-46P03-22P03-47P03-23P03-48P03-24P03-49P03-25P03-50PTT IN CH01A/D IN CH01PTT IN CH02A/D IN CH02PTT IN CH03A/D IN CH03PTT IN CH04A/D IN CH04PTT IN CH05A/D IN CH05PTT IN CH06A/D IN CH06PTT IN CH07A/D IN CH07PTT IN CH08A/D IN CH08PTT IN CH09A/D IN CH09PTT IN CH10A/D IN CH10PTT IN CH11A/D IN CH11PTT IN CH12A/D IN CH12PTT IN CH13A/D IN CH13PTT IN CH14A/D IN CH14PTT IN CH15A/D IN CH15PTT IN CH16A/D IN CH16PTT IN CH17A/D IN CH17PTT IN CH18A/D IN CH18PTT IN CH19A/D IN CH19PTT IN CH20A/D IN CH20PTT IN CH21A/D IN CH21PTT IN CH22A/D IN CH22PTT IN CH23A/D IN CH23PTT IN CH24A/D IN CH24PTT IN CH25A/D IN CH25LBI-38816 6LBI-38816 ContinuedP01 & P02 PIN HEADERP03 25 PAIR CHAMPP02-26P02-27P02-28P02-29P02-30P02-31P02-32P02-33P02-34P02-35P02-36P02-37P02-38P02-39P02-40P02-41P02-42P02-43P02-44P02-45P02-46P02-47P02-48P02-49P02-507LBI-38816Ericsson Inc.Private Radio SystemsMountain View RoadLynchburg, Virginia 245021-800-528-7711 (Outside USA, 804-528-7711)Printed in U.S.A.。
嵌入式铁路货车超偏载检测装置使用说明书概述铁路货车超偏载检测装置是一种无人职守的安全检测设备。
当货车车辆以５公里/小时～80公里/小时通过该装置的测量点时，可以准确动态测量货车每节车厢的重量、速度、各项偏移量及该节车厢的车型、车号，并提供各测试点通过货车的超载和偏载的报警。
各测试点的测试结果可以自动上传到服务器；服务器自动将测试结果存入数据库中，可以随时查询及打印历史数据，同时将各点的数据上传到上一层的服务器中。
该超偏载装置机械部分采用特制的钢结构轨枕，各轨枕通过高强度螺栓组成一整体，使整个测量区成为钢性结构，选用进口的轨座式压力传感器和柱塞式剪力传感器保证数据采集的准确性和长期可靠性。
嵌入式铁路货车超偏载检测装置是在现有超偏载装置机械部分基础上，采用基于PC/104体系的嵌入式系统，把信号实时采集、处理部分与数据库管理部分分开，提高检测装置系统的稳定性和软件各部分设计的优化性。
使用嵌入式系统具有以下几个优势：1）嵌入式系统实现A/D转换、数据采集、数据分析三部分功能，在测试现场取代工控机（工业控制计算机），可保证采样的实时性，数据处理的可靠性，同时降低对上位机的实时性要求。
2）可以在嵌入式系统内实现功能更强的数据处理算法，使铁路称重系统能够适应更多车型，并实现更高的精度与更强的适应性。
3）上位机仅做数据管理，没有实时响应的要求，容易提供良好的人机界面。
4）数据处理结果根据空间距离远近可以灵活采用不同通讯方式进行上传。
5）嵌入式系统具有低功耗、功能专一、体系结构简单等特点，在复杂的测试环境下更容易保证可靠性，改善了原来由于现场电源质量差和现场工作温度过高引起的工控机工作不稳定的问题。
备注：本嵌入式系统的设计方案已经着手申请专利。
技术性能1．称重范围：节重小于100吨的标准轨距货车。
2．车速范围：５公里/小时～80公里/小时。
3．车速计量精度：可达到０.1公里/小时。
4．通过车速：不限，符合国家颁发JJG234-90《动态称量轨道衡检定规程》。
CH4/902智能型数字显示温度控制器 使用说明书 此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
操作注意断电后方可清洗仪表。
清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
—1— 1．产品确认请参照下列代码表确认送达产品是否和您选定的型号完全一致。
■产品代码CH□02-□□□□ □□ □ □—□（A） ①②③④ ⑤⑥ ⑦ ⑧—⑨①系列代码 ④报警输出2（ALM2）8：8000系列 0：无报警②控制模式 1：上限绝对值报警0：无 2：下限绝对值报警2：PID正作用(冷却型) 3：上限绝对值报警(带保持功能)4：PID反作用(加热型) 4：下限绝对值报警(带保持功能)8：PID/PID(加热/冷却型) 5：上限偏差值报警③报警输出1（ALM1） 6：下限偏差值报警0：无报警 7：上/下限偏差值报警1：上限绝对值报警 8：上限偏差值报警(带保持功能)2：下限绝对值报警 9：下限偏差值报警(带保持功能) 3：上限绝对值报警(带保持功能) A：上/下限偏差值报警(带保持功能)4：下限绝对值报警(带保持功能) B：上/下限偏差值区间报警 5：上限偏差值报警 ⑤输出1类型；⑥输出2类型6：下限偏差值报警 (加热OUT1；冷却OUT2)7：上/下限偏差值报警 0：无输出8：上限偏差值报警(带保持功能) R：继电器9：下限偏差值报警(带保持功能) V：逻辑输出(用于控制SSR)A：上/下限偏差值报警(带保持功能) G：可控硅过零开关(用于控制晶闸管)B：上/下限偏差值区间报警 Z：0…10mA连续电流 C：上/下限绝对值区间报警(ALM2输出关闭) F：4…20mA连续电流D：上/下限偏差值区间报警(ALM2输出关闭) T：用户特殊要求E：上限绝对值和下限偏差值区间报警(ALM2输出关闭) ⑦输入类型F：上限偏差值和下限绝对值区间报警(ALM2输出关闭) 见5.1各种输入功能G：上/下限绝对值报警(ALM2输出关闭) ⑧—⑨量程范围H：上/下限偏差值报警(ALM2输出关闭) （A）面板尺寸（mm）I：上/下限绝对值报警(带保持功能、ALM2输出关闭) 4：96×48J：上/下限偏差值报警(带保持功能、ALM2输出关闭)9：96×96—2—2． 安装2.1注意事项 热辐射积聚之处。
目录序号名称页次1.汽轮机概述 (1)2.高压主汽调节联合阀 (9)3.大气阀 (18)4.再热主汽调节阀和油控跳闸阀 (21)5.中压调节阀 (26)6.连通管 (28)7.冲动式调节级 (34)8.反动式动叶片(高压部分)说明书 (36)9.反动式动叶片(中压部分)说明书 (37)10.反动式动叶片(低压部分)说明书 (39)11.高压1-12级隔板说明书 (39)12.中压1-11级隔板说明书 (42)13.低压正反向1-6级隔板说明书 (45)14.螺栓拧紧 (49)15.挡油环说明书 (73)16.内汽封说明书 (75)17.平衡环汽封说明书 (77)18.高中压外汽封说明书 (80)19.低压外汽封说明书 (82)20.高中压转子与低压转子间联轴器 (84)21.汽轮机与发电机间联轴器 (85)22.罩壳及照明设备 (87)23汽封系统 (87)24.汽轮机疏水系统 (100)25.汽轮机通风系统 (102)26.后汽缸喷水系统 (103)27.滑销系统 (105)28.保温装置设计 (107)1. 汽轮机概述1.1概述1.1.1产品概述本产品是一台超临界，一次中间再热，单轴，单抽供热，双缸双排汽、冷凝式汽轮机。
采用先进的设计理念进行了全新设计：通流结构介于反动式与冲动式透平之间，级数少，效率高；整锻转子高压通流反向布置，中压通流正向布置，低压通流为对称布置，轴向推力自平衡；采用多层缸结构，通流部分轴向间隙大，径向间隙小，具有较好的热负荷适应性；采用数字式电液调节（DEH）系统，自动化程度高。
全部动叶自带围带整圈联接；高压缸压力级叶片为倒T 型叶根，中、低压采用枞树型叶根，整机在可靠性及经济性方面均有进一步的提高。
1.1.2适用范围本产品适用于中型电网承担基本电负荷，更适用于大型电网中的调峰负荷及基本负荷。
本机组寿命在30年以上，年运行小时数可在7500小时以上。
1.2技术规范汽轮机型式：超临界、一次中间再热、两缸两排汽、单抽供热、单轴凝汽式额定功率MW 350最大计算功率MW 381.3工作转速r/min 3000旋转方向（从汽轮机向发电机看）顺时针调节控制系统型式 DEH最大允许系统周波摆动HZ 48.5～50.5空负荷时额定转速波动r/min ±1噪音水平dB（A）＜85各轴承处最大垂直振动(双振幅)mm ＜0.076通流级数 36高压部分级数 I+12中压部分级数 11低压部分级数 2³6末级动叶片长度 mm 1029盘车转速 r/min 3.35汽轮机总长 mm（包括罩壳）～17554汽轮机最大宽度 mm（包括罩壳） 10400汽轮机本体重量 t ～750汽轮机中心距运行层标高 mm 10671.3结构特点1.3.1主机结构新蒸汽从下部进入置于机组两侧两个固定支承的高压主汽调节联合阀，由每侧各两个调节阀流出，经过4根高压导汽管进入高压缸，进入高压缸的蒸汽通过一个冲动式调节级和12个反动式压力级后，由外缸下部两侧排出进入再热器。
再热后的蒸汽进入布置于机组两侧两个再热主汽调节联合阀，由每侧各一个中压调节阀流出，经过两根中压导汽管由外缸中部下半缸进入中压缸，进入中压缸的蒸汽经过11级反动式压力级后，从中压缸上部经过联通管进入低压缸。
低压缸为双分流结构,蒸汽从通流部分的中部流入，经过正反向各6级反动级后，从两个排汽口向下排入一个凝汽器。
高中压转子是高中压部分合在一起的1根30Cr1Mo1V耐热合金钢整锻结构，高压部分为鼓形结构，中压部分为半鼓形结构。
推力轴承位于前轴承箱处，与推力盘形成轴系的膨胀死点。
高压动叶片叶根为T形叶根，有效地防止了叶根处的漏汽，提高高压缸效率。
调节级与高压叶片均反向布置，中压叶片正向布置，同时还设计有3个平衡鼓，机组在额定负荷运行时保持不大的正推力。
低压转子为30Cr2Ni4MoV合金钢整锻结构。
低压转子为双分流对称结构，1—4级为半鼓形结构，5—6级带有较大的整锻叶轮。
低压末级采用1029叶片，强度好，跨音速性能好。
低压转子与发电机转子刚性联接。
转子装好叶片后，要进行高速动平衡，达到一定平衡精度，减少运行时振动。
为此在每根转子的中部和前后各有一个动平衡面，沿每个平衡面圆周分布螺孔，可以实现制造厂高速动平衡和电厂不揭缸动平衡。
高中压汽缸的结构形式和支撑方式在设计时给予充分考虑，当受热状况改低限度。
由合金钢铸造的高中压外缸通过水平中分面形成了上下两半。
内缸同样为合金钢铸件并通过水平中分面形成了上下两半。
内缸支撑在外缸水平中分面处，并由上部和下部的定位销导向，使汽缸保持与汽轮机轴线的正确位置，同时使汽缸可根据温度的变化自由收缩和膨胀。
喷嘴室由合金钢铸成，并通过水平中分面形成了上下两半。
它采用中心线定位，支撑在内缸中分面处。
喷嘴室的轴向位置由上下半的凹槽与内缸上下半的凸台配合定位。
上下两半内缸上均有滑键，决定喷嘴室的横向位置。
这种结构可以保证喷嘴室根据主蒸汽温度变化沿汽轮机轴向正确的位置收缩或膨胀。
主蒸汽进汽管与喷嘴室之间通过弹性密封环滑动连接，这样可把温度引起的变形降到最低限度。
汽轮机高压隔板套和高中压进汽平衡环支撑在内缸的水平中分面上，并由内缸上下半的定位销导向。
汽轮机中压1号隔板套﹑中压2号隔板套、中压3号隔板套和低压排汽平衡环支撑在外缸上，支撑方式和内缸的支撑方式一样。
高中压缸的上下半，在水平中分面上用大型双头螺栓或定位双头螺栓连接。
为使每个螺栓中保持准确的应力，必须对它们进行初始拧紧获得一定的预应力。
正确的拧紧方法在“螺栓拧紧说明书”中描述。
汽缸精加工完成后，按照标准的程序并且中分面不涂密封油进行水压试验，保证汽缸不漏，当电厂装配汽轮机并准备投入运行时，中分面需要涂性能较好的密封油。
低压外缸全部由钢板焊接而成，为了减少温度梯度设计成3层缸。
由外缸、1号内缸、2号内缸组成，减少了整个缸的绝对膨胀量。
汽缸上下半各由3部分组成：调端排汽部分、电端排汽部分和中部。
各部分之间通过垂直法兰面由螺栓作永久性连接而成为一个整体，可以整体起吊。
排汽缸内设计有良好的排汽通道，由钢板压制成，由面积足够大的排汽口与凝汽器弹性连接。
低压缸四周有框架式撑脚，增加低压缸刚性，撑脚座落在基架上承担全部低压缸重量，并使得低压缸的重量均匀地分布在基础上。
在撑脚四边通过键槽与预埋在基础内的锚固板形成膨胀的绝对死点。
在蒸汽入口处，1号内缸、2号内缸通过1个环形膨胀节相连接，1号内缸通过1个承接管与连通管连接。
内缸通过4个搭子支承在外缸下半中分面上，1号内缸、2号内缸和外缸在汽缸中部下半通过1个直销定位，以保证三层缸同心。
为了减少流动损失，在进排汽处均设计有导流环。
低压1-4级隔板与高中压隔板结构基本相同。
第5、6级隔板采用静叶与内外环分别焊接，成为一块隔板，并在中分面处被分开为上下半。
低压缸两端的汽缸盖上装有两个大气阀，其用途是当低压缸的内压超过其最大设计安全压力时，自动进行危急排汽。
大气阀的动作压力为0.034—0.048Mpa(表压)。
低压缸排汽区设有喷水装置，空转和低负荷时按要求自动投入，降低低压缸温度，保护末叶片。
高、中、低压内外缸水平中分面部分合金钢螺栓需要热紧，以使其有足够的预应力，保证机组在一个大修期间法兰密封不漏汽。
本机组使用螺栓电加热器给螺栓加热，使其伸长量达到要求的数值。
汽轮机的连通管上采用连杆膜板式膨胀节，吸收各方向热膨胀。
1.3.2汽封系统包括汽封供汽压力调节阀、溢流调节阀等主要设备，每阀上均置一压力控制器，该控制器接受蒸汽母管的压力讯号后，产生空气压力输出，所以在各种工况下均能使通往汽封的蒸汽保持在给定的压力范围内。
1.3.3 后汽缸喷水系统本机配有1套喷水减温装置，机组转速达到600r/min直至带15%负荷时及机组正常运行时出现低压缸汽温度大于79℃时投入运行。
阀门名义直径—1英寸气压失效时阀门关闭1.3.4 本体疏水系统1.3.4.1 系统中供有6个气动疏水阀1.3.4.1.1 3个用于高压第1级和主蒸汽管道疏水。
阀门名义直径—1.5英寸气压失效时阀门打开1.3.4.1.2 3个用于高压外缸、再热进汽管道疏水。
阀门名义直径—1.5英寸气压失效时阀门打开1.3.4.2 系统中供有2个气动通风阀阀门名义直径—1.5英寸气压失效时阀门打开2. 高压主汽调节联合阀2.1概述主汽阀具有“双重阀碟”而且在水平位置操作。
主汽阀体和蒸汽室为一体。
附图中表示了主汽阀和执行机构的布置图，油动机安装在弹簧支架上，并且通过连杆及杠杆与主汽阀杆相连接。
2.2主汽阀主汽阀是简单布置的通常被称为“双重阀碟”的结构。
它由两个单座的不平衡阀（9）和（14）组成，一个阀安装在另一个内部。
如图3所示，阀处于关闭位置时，蒸汽进汽压力与压缩弹簧（54）、（55）、（56）和（57）的作用力一起通过阀杆把每一个阀门紧紧地关闭在它的阀座上。
预启阀（14）由2部分组成，通过安装在阀杆（12）内部的弹簧弹性压紧在主阀上，关闭时能与主汽阀（9）内部的阀座同心。
阀杆（12）移动并打开主汽阀（9）时，预启阀（14）首先开启。
之后，预启阀（14）顶在主汽阀套筒的F端面上，开启主阀（9）。
主阀（9）全开时，主汽阀套筒（22）的上端面顶在阀杆套筒（23）的下端面上，防止蒸汽沿阀杆泄漏。
阀杆密封由紧配合的套筒（25）组成，如图所示带有适当的漏汽口。
这些漏汽口与根据运行条件所确定的低压区域相连接。
（如系统图所示）。
当阀处于如图3所示关闭位置时，阀杆导向块（28）的底部顶在阀杆套筒（23）的底座端面上，防止蒸汽沿阀杆泄漏。
圆柱型的蒸汽滤网作为阀盖（a）（b）的一部分，环绕在阀的周围。
2.3调节阀及蒸汽室蒸汽室主汽调节阀体是整体Cr-Mo合金钢锻件。
机组有两个结构相同的蒸汽室，分别位于机组两侧，蒸汽通过主汽阀进入独立控制的调节阀，控制高压缸进汽。
每一个蒸汽室有2个调节阀，每个调节阀都由各自的执行机构控制。
每个阀都是单座结构。
每个调节阀被蒸汽所包围，其压力近似主汽压力。
如图所示，阀设计成两部分，阀蝶和阀杆活动连接。
调节阀杠杆（53，54）通过连杆（59）（35），销（43），特制螺母（37）和套筒（36）与阀杆（17）相连接，当油动通过连杆（60）和销（4）与弹簧室（e）相连。
阀杆密封包括一个紧配合的导向套筒（C，D-1）和在阀盖中的套筒（18，19）。
套筒带有适当的泄漏口，高压漏汽口与高压排汽区连接，低压漏汽口与汽封冷却器相连。
压缩弹簧（50，51，52）在所有时间内都给每个阀门施以关闭的力。
弹簧（50，51，52）力向下作用在弹簧座（47）上，以克服不平衡的力并提供一个可靠的关闭阀门的力。
2.4主汽调节阀的支撑蒸汽室主汽阀体支架安装在底板（3）和（4）上，底板（3）和（4）通过地脚螺栓和点焊的方式固定在基础上。
