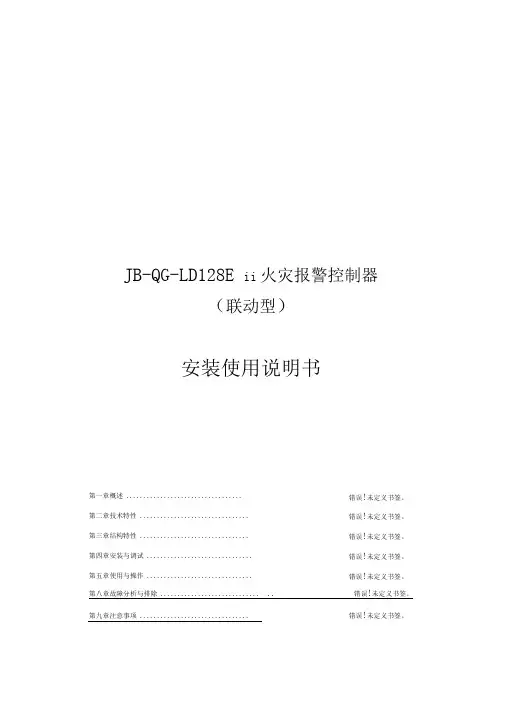

-QG-LD128E II火灾报警控制器 (联动型)安装使用说明书目录第一章概述 (3)第二章技术特性 (3)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (72)第九章注意事项 (73)第一章概述-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
表示方式为：“回路-地址”，例如，02-034表示二回路第34号总线设备。
控制器基本配置如下表2-1所示：表2-1联网使用时，网络编号为00-P5，具体情况依据驱动板的地址拨码。
2.2.2操作界面LD128EⅡ使用大屏幕彩色TFT液晶作为显示的主要部件，集报警和联动的显示和操作为一身。
多窗口显示，互不影响和覆盖，大大方便使用人员操作。
全图形化的界面和不同设备和功能图标化的显示方式，更加直观，体现以人为本的设计理念。
2.2.3平面图显示可以显示各类单体建筑及建筑群的消防平面图，平面图数量不限。
在发生火警后，可以在平面图上显示报警控制器的位置。
2.2.4报警及操作记录可以贮存火警、故障、请求、启动、回答、漏电、手动盘和人员操作记录各1000条。
关机后继续保存，不能被修改和删除，为事故分析提供了可靠的依据。
2.2.5二次编址每个设备均可以输入8个汉字，以表示具体位置。
除此之外，可以设定楼层号、房间号及房间名称。
使编址更方便，清晰。
2.2.6双语显示可以通过设置灵活切换中、英文语种并进行显示，方便在各地使用。
2.2.7 119报警引导在火灾发生时，值班人员在拨打119过程中，往往因为情况紧急，不能清晰简明地将报警情况做出说明。
在控制器中可存贮事先录制的报警文字说明和首次火警的时间、地点，节省了报警时间。
2.2.8现场设备曲线显示总线设备现场烟雾及温度曲线以及当前设备的基值和报警域值，域值可修改。
2.2.9 通讯2.2.9.1 以太网络具有标准的以太网络RJ45接口，采用标准TCP/IP通讯协议，可以直接和建筑的智能网络相联。
2.2.9.2串行接口提供标准RS232/485通讯接口，可与其它楼宇设备相联接。
2.2.9.3其它可根据需要，提供适用于各类网络的网关模块，以方便用户构建智能化的网络。
2.2.10 声响当发生火警及回答、故障和气体喷洒设备启动后，控制器可以发出三种不同的音响。
音响可以被手动消除。
如果故障恢复，报警音自动消除。
2.2.11 操作控制器操作采用图形化菜单方式，提示详尽、完善，通过触摸屏进行各项操作。
2.3标准电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
第三章结构特性3.1外形及结构尺寸控制器外形及结构尺寸如图3-1所示：图3-1① LED指示区②液晶显示区及触摸屏操作区3.2部配置部配置如图3-2所示：图3-23.3液晶显示信息LD128EⅡ采用大幅液晶屏幕作为信息显示的窗口，所有信息均用中文和图形显示，图文并茂。
屏幕根据需要划分为以下区域，如图3-3所示：图3-3标题栏：用于显示厂家信息、当前屏幕显示容及系统日期和时钟。
主显示区：显示首次火警、火警后续，联动回答、命令、延时、请求，以及设备故障、隔离的地址和时间。
可随时进行查询等操作，不相互覆盖。
辅助显示区：根据操作，以文字和图形方式显示各类详细信息，并指示各种相关操作。
提示区：提示各功能键所对应的各种当前操作。
3.4 面板说明面板图如图3-4所示： Leakage Power-offSupervisory Alarm No OutputtingSpare 1Spare 2ReceivingSending System Failure Leakage Alarm Battery Failure本机接收监管报警备 用2备 用1漏电报警漏电断电本机发送通讯故障Power 主电工作备电工作Battery回答指示Respond火警指示Fire Startup 启动指示Delay 延时指示消音指示Quiet气体喷洒Gas Discharging 全局手动Manual 全局自动Auto公共故障系统故障Power Failure Communication Failure 主电故障备电故障Common Failure Shielding 屏蔽指示输出禁止图3-4LD128E Ⅱ关键状态用发光二极管指示，各功能如下：◇ 主电指示（绿色）：控制器使用主电工作时，指示灯亮。
◇ 备电指示（绿色）：控制器使用备电工作时，指示灯亮。
◇火警指示（红色）：探测器发生火警后，指示灯亮。
◇回答指示（红色）：控制模块收到联动设备反馈时，指示灯亮。
◇命令指示（红色）：控制器发出控制模块启动命令后，指示灯亮。
◇延时指示（红色）：控制模块启动延时过程中，指示灯亮。
◇气体喷洒（红色）：收到气体喷洒反馈信号时，指示灯亮。
◇消音指示（绿色）：消除控制器报警声音信号后，指示灯亮。
◇全局手动（绿色）：控制器所有控制模块处于手动启动方式时，指示灯亮。
◇全局自动（绿色）：控制器所有控制模块处于自动启动方式时，指示灯亮。
◇屏蔽指示（黄色）：总线上有设备处于隔离状态时，指示灯亮。
◇输出禁止（黄色）：控制器所有控制模块处于禁止输出时，指示灯亮。
◇系统故障（黄色）：系统程序处于故障状态时，指示灯亮。
◇公共故障（黄色）：控制器任何一部分发生故障时，指示灯亮。
◇主电故障（黄色）：控制器主电源发生故障时，指示灯亮。
◇备电故障（黄色）：控制器备电源发生故障时，指示灯亮。
◇通讯故障（黄色）：当主控部分与多功能板或节点设备发生故障时，指示灯亮。
◇本机发送（红色）：控制器联网本机有信号发送时，指示灯闪。
◇监管报警（红色）：当有漏电报警或漏电断电时，此指示灯亮。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
◇漏电断电（红色）：漏电模块启动时，指示灯亮。
◇备用1（红色）：备用。
◇备用2（红色）：备用。
3.5对外接线端子说明24V+、24V-：联动24VCOM、NO：公共火警无源接点输出CH、CL：CAN总线第四章安装与调试4.1 布线要求◇机端子配线：所有引入线均剥开0.5厘米，挂锡或用接线卡后接入端子。
◇信号二总线：导线：铜导线截面积≥ 1.0 平方毫米，耐压≥ 250V，双绞线。
电缆：铜线截面积≥ 0.75 平方毫米，耐压≥ 250V。
回路导线总电阻＜50Ω，否则应考虑增大导线截面积，或加装总线中继器。
◇直流 24V联动电源线：铜导线截面积≥ 1.5 平方毫米，耐压≥ 250V使用双色双绞线以区分DC24V和地线。
且回路导线总压降≤3V。
否则应考虑增大导线截面积。
◇穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
◇通讯时采用双芯屏蔽线接入串行接口。
◇电缆竖井 (沟) 的布线要求：信号二总线在电缆竖井 (沟) 也应单独穿管或在金属线槽敷设。
要求尽量远离动力、照明等强电及视频线，其平行间距应大于 500 毫米。
◇接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
4.2 控制器检查控制器进入现场后，应接通控制器的电源，进行控制器功能检查，检查容包括：(1)观察控制器的指示灯和液晶屏各段是否能全部点亮，扬声器是否能发出洪亮的嘀嘀声。
(2)进入正常监视状态后，观察有无电源故障，操作控制器按键是否正常，以及配备的设备是否正常。
4.3 接线控制器检查完毕后，如各项测试均符合要求，请参照本说明书中“结构特征”的有关说明将外部设备与控制器进行正确的连接，布线要求必须符合本说明书中“布线要求”。
4.4 调试4.4.1调试手段可以在可以通过台式、笔记本电脑，使用专用软件进行具体工程的数据编制。
4.4.2调试工具提供专用调试键盘、鼠标、SD卡、数据线、光盘等工具，供调试人员使用。
4.4.3自动编址备有专用程序，可以对总线设备实现自动编址。
4.4.4信息读取可以对指定总线设备读取其域值、状态及出厂序号，报警记录等信息。
4.4.5设备位图显示直观显示各回路设备位图、设备类型和所处状况，大大方便了工程人员的调试。
4.4.6 调试步骤当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：(1)打开电源，控制器自动检测指示灯、液晶屏及声音，自检完毕后控制模块进入正常监视状态。
(2)确认控制模块所配接的探测器处于清洁的空气中，然后进行调试，具体操作方法见《LD128E II调试手册》。

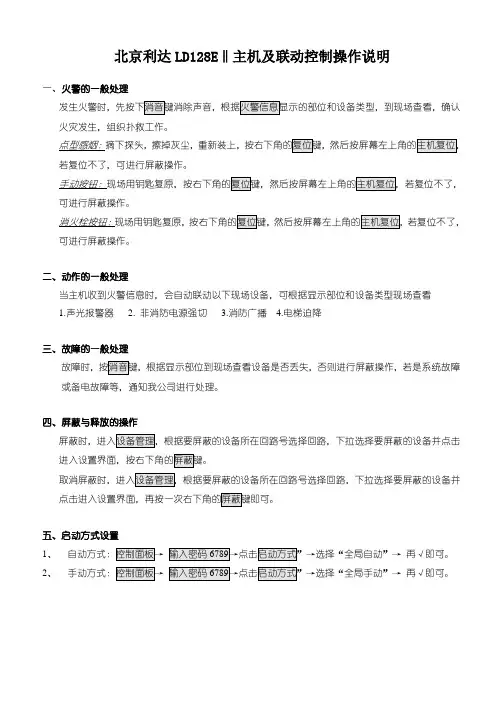

第五章使用与操作5.1控制器的初始化和操作界面5.1.1初始化控制器上电运行或复位后，都要完成初始化工作，读取各驱动板上传的数据。
初始化的时间约为25秒，有进度条指示初始化工作的进程。
初始化结束后，控制器显示主菜单平面。
5.1.2主菜单主菜单为控制器默认的工作界面，对辅助显示区的一切操作均由此开始。
主菜单有九个图标，指示九种不同的功能和操作。
“消音”消除报警音位图：进入设备位图显示状态119：进入119报警信息界面服务：进入售后服务热线界面监管：进入漏电报警、正常断电显示状态打印：打印主信息显示区当前位置的信息监管：进入漏电报警、正常断电信息界面5.1.3主信息显示区屏幕的右侧为主信息显示区，在该区域里始终显示首次火警、火警、回答、命令、延时、故障、隔离、请求、网请等信息，每种都显示一条，可触摸屏幕上的相应功能按钮可以随时查阅，不相互覆盖，不受左侧显示区的影响。
