电流表电压表测试题2010-3

中考物理总复习《用电流表、电压表测电阻、测电功率》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________1.如图甲所示，小明测量接线柱AB间镍铬合金丝的电阻．第1题图(1)如图甲，请指出小明在连接电路前，操作中的一处不妥之处：____________．(2)用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动电阻增大．(3)实验时，将滑动变阻器的滑片从阻值最大处移到最小处的过程中，发现电流表示数逐渐变大但不超过量程，电压表始终无示数，经检查是电压表出现了故障，故障应是电压表发生了________．(4)排除故障后，第一次实验中电压表示数为0.5 V，电流表的示数如图乙所示，该示数为____A，此时合金丝的电阻为________Ω.(5)继续实验，根据测量需要及时调换电表量程，测得数据如下表．请在图丙中画出该镍铬合金丝的电流随电压的变化关系图像．实验序号1234567电压U/V0.5 1.0 1.5 2.0 2.5 3.0 3.5电流I/A/0.160.240.310.370.420.45第1题图丙(6)请推测若在该合金丝两端加4 V的电压，电流表示数最可能为________(选填“0.45 A”“0.47 A”或“0.52 A”)．2.电阻是组成电路的重要元件，在进行电路维修时，通常需要知道电阻的阻值，小雨利用电源(电压恒定不变)、电压表、电流表、滑动变阻器、开关、导线等器材测电阻R的阻值．(1)图甲是小雨连接的部分电路，请用笔画线代替导线将电路连接完整．甲乙第2题图(2)闭合开关前，滑动变阻器的滑片P应调到________(选填“A”或“B”)端．(3)闭合开关，电流表、电压表指针均发生偏转，移动滑片P，两表指针均不动．产生这一现象的原因是________________．(4)改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数．接下来的操作是________．A. 结束实验，整理器材B. 将滑片P移到另外几个位置，分别记下电压表和电流表的示数C. 换用另一个定值电阻，将滑片P移到某位置，记下电压表和电流表的示数实验次数电压U/V电流I/A电阻R/Ω110.2220.4233①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______A，电阻为______Ω.②算出每次电阻后，为得到电阻R的阻值，还应______________．(6)小雨想利用现有器材继续测量一个阻值约为500 Ω的电阻，正确连接电路，闭合开关，移动滑片P，发现实验无法进行，原因是____________________．3.为测量一定值电阻的阻值，某实验小组选用的实验器材有：待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干．第3题图(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．(2)实验次数①________②________电阻R x/Ω123(3)某次测量时，电压表示数为 2.5 V，电流表指针位置如图乙所示，则电流表示数为________A，本次测得R x的阻值为________Ω.第3题图丙(4)本实验进行了多次测量，其目的与下列实验中多次测量的目的相同的是________(填字母代号)．A. 用刻度尺测量铅笔的长度B. 测量小灯泡的电阻C. 测量小灯泡的电功率(5)他们又对实验进行了拓展，利用电源(电压未知且恒定不变)、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，也测出了R x的阻值．请你完成下列实验步骤：①闭合开关S1，断开S2，读出电压表的示数为U1；②________，读出电压表的示数为U2；③待测电阻的阻值R x＝________．(用已知量和测得量的字母表示)4.小明做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，电源电压为3 V．小明现已连接了部分电路，如图甲所示．第4题图(1)在已连接的电路中，有一不当之处是________．(2)请用笔画线代替导线，将图甲中的电路连接完整．(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数)．(4)小明的实验记录和有关计算如下表所示．从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差，你认为小明的做法是________(选填“正确”或“错误”)的．从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受实验序号电压U/V电流I/A电阻R/Ω电阻平均值R/Ω1 2.53 2.10.268.13 1.70.247.14 1.30.21 6.25.用图甲所示电路测量额定电压为2.5 V的小灯泡的电阻，根据实验数据绘制的小灯泡的I －U图像如图乙所示．第5题图(1)为保证实验顺利进行，应选用________(选填序号)滑动变阻器．A. “10 Ω0.5 A”B. “50 Ω0.3 A ”C. “100 Ω0.2 A”(2)用笔画线代替导线，将图甲所示电路补充完整．(3)电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡________________________________________________________________________．(4)排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑片向________(选填“左”或“右”)移动．(5)由图像可知，小灯泡正常发光时的电阻为________Ω；额定功率为________W.(6)由图像可知，实验过程中小灯泡的电阻是逐渐变大的，滑动变阻器接入电路的电阻是逐渐变小的，则小灯泡电阻的变化量ΔR L________(选填“大于”“小于”或“等于”)滑动变阻器电阻的变化量ΔR.6.小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材有：不同规格的小灯泡和滑动变阻器、1.5 V的干电池(若干)和其他常用器材．第6题图(1)图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8 V，滑动变阻器的规格为“10 Ω 1 A”，请用笔画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连入电路的阻值最大．(2)连接好的电路闭合开关，小灯泡不亮，电流表无示数，电压表示数接近电源电压，造成电路故障的原因是________．(3)排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所示，小灯泡的额定功率为________W.(4)小明用小红的实验电路接着测量规格为“2.5 V0.3 A”小灯泡的额定功率．闭合开关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5 V，为此必须对实验器材进行调整，下列措施可行的是：________、________．(填字母代号)A. 换最大阻值较小的滑动变阻器B. 串联定值电阻C. 减少电池个数D. 增加电池个数7.如图甲所示是小明同学测定额定电压为2.5 V，额定功率不大于1 W的小灯泡功率的实物连接图．第7题图(1)在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处：①__________________________；②__________________________．(2)改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是________(填写选项中的字母) .A. 小灯泡短路B. 连接小灯泡的导线接触不良C. 滑动变阻器接入电路的电阻过大(3)小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上(如图乙所示)．下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容：次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W123恒定为3 V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为________W.8.小兵同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5 V”和“3.8 V”字样，电源电压恒为6 V，电压表只有0～3 V量程可以用．(1)如图甲所示，是小兵设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接(要求滑片向A端移动灯泡变亮)．第8题图(2)连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到________(选填“A”或“B”)端，然后闭合开关S，小兵发现L1不发光，电流表有示数，电压表无示数，则电路的故障可能是L1________(选填“断路”或“短路”)．(3)排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1 V，电流表示数如图丙所示，读数为________A，滑动变阻器的最大阻值为________Ω；调节滑片P得到表一中的数据，L1的额定功率为________W.表一：实验数据实验次数123电压(V) 1.0 2.5 2.8电流(A)0.300.32(4)212S 时，电压表示数为1.5 V，接着小兵发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为________V，L2就会正常发光．9.实验室购买了一批小灯泡，小丽同学发现其中有一只小灯泡上面标有“2.5 V”字样，她想知道其额定功率，如图甲所示是她利用实验器材连接的部分电路．第9题图(1)请你用笔画线代替导线，将图甲所示的实物电路连接完整．(要求滑片向右移动时，小灯泡变亮)(2)正确连接电路后，闭合开关，发现灯泡不亮，但电压表和电流表均有较小示数，下一步的操作是________(选填下面的字母)． A. 移动滑片，观察小灯泡是否发光 B. 更换灯泡C. 检查电路，对接线柱进行加固(3)如图乙是小丽根据实验数据绘成的I －U 图像，由此可知小灯泡的额定功率是________W. 分析I －U 图像可知灯泡的电阻发生了改变，请分析原因是________________________________________________________________________.(4)在实验过程中，电流表出现了损坏，为了测出小灯泡的额定功率，小丽向老师要了一个阻值为R 0的定值电阻，设计了如图丙所示的电路，请将以下实验步骤补充完整．①闭合开关S ，将S 1拨到触点________(选填“1”或“2”)，移动滑片，使电压表的示数为________V ；②再将S 1拨到另一触点，保持滑片的位置不变，读出电压表的示数U ； ③小灯泡的额定功率：P 额＝________________(用已知量和测量量表示)．参考答案1 (1)开关未断开 (2)如答图甲所示 (3)断路 (4)0.08 6.25 (5)如答图乙所示 (6)0.47 A甲 乙第1题答图2. (1)如答图所示 (2)B (3)滑动变阻器短路或同时连接下边两个接线柱 (4)B (5)①0.6 5 ②求平均值 (6)滑动变阻器的最大阻值太小第2题答图3. (1)如答图所示 (2)①电压U /V ②电流I /A (3)0.5 5 (4)A (5)②闭合开关S 1、S 2 ③（U 1－U 2）R 0U 24. (1)开关闭合 (2)如答图所示 (3)0.28 8.9 (4)错误 温度第4题答图5. (1)B (2)如答图所示 (3)短路 (4)右 (5)100．625 (6)小于第5题答图6. (1)如答图所示 (2)小灯泡断路 (3)1.14 (4)B C第6题答图7. (1)①电压表选用0～15 V 量程 ②滑动变阻器没有按“一上一下”的原则串联在电路中(或电流表的正、负接线柱接反) (2)C (3)小灯泡的发光情况(或小灯泡的亮度) 0.30 0.75 (4)0.458. (1)如答图所示 (2)B 短路 (3)0.2 25 0.75 (4)2.2第8题答图9. (1)如答图所示 (2)A (3)0.625 灯泡的电阻随着温度的升高而增大 (4)①2 2.5 ③2.5 V ×U －2.5 VR 0。

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

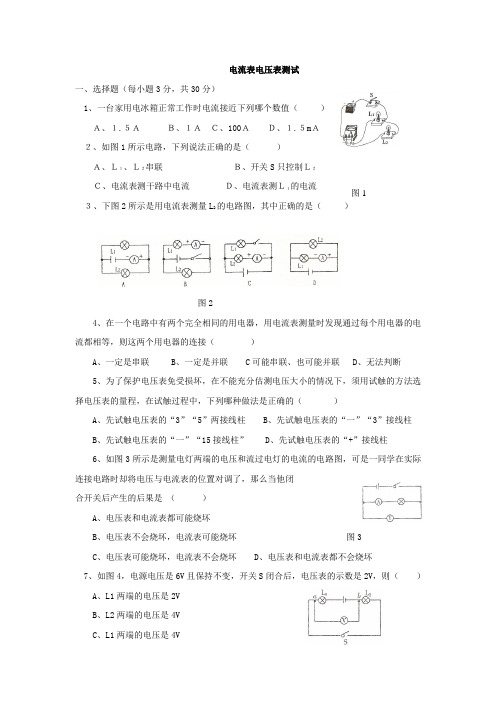

电流表电压表测试一、选择题（每小题3分，共30分）1、一台家用电冰箱正常工作时电流接近下列哪个数值（ ）Ａ、１.５Ａ Ｂ、１Ａ Ｃ、100Ａ Ｄ、１.５m Ａ２、如图1所示电路，下列说法正确的是（ ）Ａ、Ｌ１、Ｌ２串联 Ｂ、开关S 只控制Ｌ２Ｃ、电流表测干路中电流 Ｄ、电流表测Ｌ１的电流３、下图2所示是用电流表测量L 2的电路图，其中正确的是（ ）图24、在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（ ）A 、一定是串联B 、一定是并联C 可能串联、也可能并联D 、无法判断5、为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ）A 、先试触电压表的“3”“5”两接线柱B 、先试触电压表的“一”“3”接线柱B 、先试触电压表的“一”“15接线柱” D 、先试触电压表的“+”接线柱6、如图3所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是 （ ）A 、电压表和电流表都可能烧坏B 、电压表不会烧坏，电流表可能烧坏 图3C 、电压表可能烧坏，电流表不会烧坏D 、电压表和电流表都不会烧坏7、如图4，电源电压是6V 且保持不变，开关S 闭合后，电压表的示数是2V ，则（ ）A 、L1两端的电压是2VB 、L2两端的电压是4VC 、L1两端的电压是4V 图1D 、L2两端的电压是6V 图48、以下所列各组物品，其中均属于导体的一组是（ ）A 、塑料瓶盖、铁钉、铝箔B 、铅笔芯、铁钉、铝箔C 、铅笔芯、蜡纸、铁钉D 、塑料瓶、蜡纸、铅笔芯9、将一根粗细均匀的铝导线从中点处对折后使用，则此时铝导线电阻大小将变为原来的（ ）A 、2倍B 、1／2C 、1倍D 、1／410、甲、乙、丙三导体两端分别加6V 、6V 、15V 的电压，三导体中的电流分别为2.4A 、1.2A 、1.2A ，下列说法中正确的是（ ）A 、甲的电阻最大B 、乙的电阻最大C 、丙的电阻最大D 、三导体的电阻相等二填空题（每空1分，共32 分）11、电流表连入电路的两个接线柱如图5所示，则电路中的电流是________；如果电流表连电路的接线柱是“一”和“0.6”，指针仍转到原来位置，则此时电路中的电流是________。

4、关于电压表、电流表测谁、填电表练习及答案（1）下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是( )，B是( )，C是( )。

（2）并联时，A是( )，B是( ) ，C是( )。

图12、如图2所示的电路中，把圆圈所代表的电表填入其电路符号3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是( )（2）电流表A1测通过 ( )的电流。

（3）电流表A2测通过 ( )的电流。

（4）电压表V1测量( )两端的电压。

（5）电压表V2测量 ( )两端的电压4、判断下列各图中电表所测量的对象。

如图，电灯L1、L2是（）联，电流表A测通过（）的电流。

电压表V测量（）两端的电压。

5、如图2，电灯L1、L2是（）联，电流表A测通过（）的电流。

电压表V测量（）两端的电压。

6、如图3，电灯L1、L2是（）联，电流表A测通过（）的电流。

电压表V1测量（）两端的电压，电压表V2测量（）两端的电压。

7、如图4，电灯L1、L2是（）联，电流表A测通过（的电流。

电压表V测量（）两端的电压。

8、如图5，电灯L1、L2是（）联，电流表A测通过（）的电流。

电压表V1测量（）两端的电压。

电压表V2测量（）两端的电压。

9、如图6，电阻R1、R2是（）联，电流表A1测通过（）的电流，电流表A2测通过（）的电流。

电压表V1测（）两端的电压，电压表V2测量（）两端的电压，电压表V测量（）两端的电压。

10、如图1，电灯L1、L2是（）联，电流表A1测量通过（）的电流，电流表A2测通过（）的电流，电压表V测量（）两端的电压。

11、如图2，电灯L1、L2是（）联，电流表A测量通过（）的电流，电压表V1测量（）两端的电压。

电压表V2测量（）两端的电压。

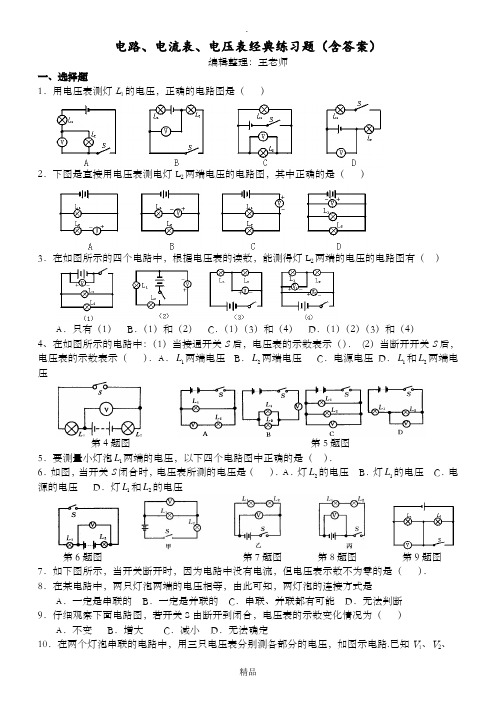

电路、电流表、电压表经典练习题（含答案）编辑整理：王老师一、选择题1．用电压表测灯L 1的电压，正确的电路图是（ ）2．下图是直接用电压表测电灯L 2两端电压的电路图，其中正确的是（ ）3．在如图所示的四个电路中，根据电压表的读数，能测得灯L 2两端的电压的电路图有（ ）A ．只有（1）B ．（1）和（2）C ．（1）（3）和（4）D ．（1）（2）（3）和（4）4、在如图所示的电路中：（1）当接通开关S 后，电压表的示数表示（）． (2）当断开开关S 后，电压表的示数表示（ ）．A ．1L 两端电压 B ．2L 两端电压 C ．电源电压D ．1L 和2L 两端电压第4题图 第5题图5．要测量小灯泡1L 两端的电压，以下四个电路图中正确的是（ ）．6．如图，当开关S 闭合时，电压表所测的电压是（ ）．A ．灯2L 的电压 B ．灯1L 的电压 C ．电源的电压 D ．灯1L 和2L 的电压第6题图 第7题图 第8题图 第9题图7．如下图所示，当开关断开时，因为电路中没有电流，但电压表示数不为零的是（ ）．8．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是A ．一定是串联的B ．一定是并联的C ．串联、并联都有可能D ．无法判断9．仔细观察下面电路图，若开关S 由断开到闭合，电压表的示数变化情况为（ ）A ．不变B ．增大C ．减小D ．无法确定10．在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路.已知V 1、V 2、V三个电压表测出的值分别是U1、U2、U3，则它们的大小关系正确的是（）：3A．U1=U2B．U1=U2=U3C．U1+U2=U3D．U1+U2＞U3第10题图 第11题图 第12题图 第13题图11．几位同学看到如图所示的电路图后，有以下几种看法，你认为不正确的是（ ）A ．灯丝电阻为零B ．电压表示数为零C ．电流表示数为零D ．开关两端电压不为零12．如图所示电路，电源电压不变，不考虑温度对电阻的影响.当滑动变阻器R 的滑片P 向右移动时，以下判断完全正确的是（ ）A ．电流表示数变大，电灯变亮 B ．电压表示数变大，电灯变暗C ．电压表示数变小，电灯变暗 D ．电压表示数不变，电灯变亮13、如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合14．某同学连接的电路如图所示，当他将开关断开时，下面的说法中正确的是（ ）A ．电压表和电流表的读数都变小B ．电压表和电流表的读数都变大C ．电压表和电流表的读数都不变D ．电压表读数变为零，电流表的读数不变第14题图 第15题图 第16题图15．某同学按下图所示的电路图连接无误后，闭合开关，两个电流表的连接及示数如图中（1）、（2）所示，关于通过灯泡的电流，下列说法中正确的是（ ）A ．灯泡L 2中通过的电流是0.4 AB ．灯泡L 1中通过的电流是0.2 AC ．灯泡L 1中通过的电流是2 AD ．灯泡L 2中通过的电流是0.6 A16．如图所示电路，灯1L 、2L 、3L 是三只规格不同的电灯，当开关S 闭合时，电流表的示数分别是1A 、2A 、3A ，则（ ）．A ．321I I I 、=B ．321I I I >> C ．123I I I >> D ．321I I I ==17．如图所示，电流表1A 、2A 、3A 的示数分别为30mA 、50mA 、70mA ，则电流表（ ）．A ．A 的示数是120mAB ．A 的示数是70mAC ．A '的示数是80mAD ．A '的示数是30mA第17题图 第18题图 第19题图 第20题图18．在如图所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（ ）A ．abc 为用电器，d 是电流表 B ．acd 为用电器，b 是电流表C ．bcd 为用电器，a 是电流表D ．abd 为用电器，c 是电流表19．如图所示电路，电表a 、b 都是电流表，由图可知（ ）A ．a 测通过L 1的电流，b 测通过L 2的电流B ．a 测通过干路的电流，b 测通过L 1的电流C ．a 测通过干路的电流，b 测通过L 2的电流D ．a 测通过L 1的电流，b 测通过干路的电流20．如图所示电路，将1S 和2S 都闭合后，下列说法正确的是（ ）A ．321L L L 、、串联B ．321L L L 、、并联C ．321L L L 、、混联D ．电源被短路21．如图所示，哪一个电路图中的三个灯泡是并联的？（ ）第21题图第22题图22．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如下图所示，请你判断他们画出的电路中错误的是（）23．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数：( ）A．Ａ处最大；B．Ｂ处最大；C．Ｃ处最大；D．三处都是一样大。

一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。

b) 仔细观察电流表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算通过电路的电流值。

d) 关闭电路，断开电流表的连接。

2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。

b) 仔细观察电压表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算待测电路的电压值。

d) 关闭电路，断开电压表的连接。

3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。

b) 打开电路，记录并计算通过串联电路的电流值。

c) 关闭电路，断开电流表的连接。

4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。

b) 打开电路，记录并计算并联电路的电压值。

c) 关闭电路，断开电压表的连接。

5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。

b) 设置测量仪器为交流模式，并选择适当的量程档位。

c) 打开电路，记录并计算交流电路的电流和电压值。

d) 关闭电路，断开测量仪器的连接。

6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。

b) 根据欧姆定律，运用公式 V = I * R 计算电压值。

c) 根据欧姆定律，运用公式 I = V / R 计算电流值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。

b) 观察电阻表的量程，并选择适当的档位。

c) 读取并记录待测电阻的数值。

d) 关闭电路，断开电阻表的连接。

8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。

b) 根据串联电阻的计算公式，计算总电阻值。

c) 根据并联电阻的计算公式，计算总电阻值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。

电压表和电流表、滑动变阻器练习题一、选择题1．图1中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是[ ]A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对2．电流表的内阻为R g、满刻度电流为I g。

那么以下结论中正确的是[ ]A．如并联一个阻值为nR g的定值电阻，就可以改装为量程是nI g的电流表B．如串联一个阻值为nR g的定值电阻，就可以改装为一个量程是（n ＋1）I g R g的电压表程是nI g的电流表是（n- 1）I g R g的电压表3．电流表的内阻是R g=200Ω，满刻度电流值是I g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[ ]A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻4．校准过程中发现待测表（即改装表）的读数比标准电流表的读数稍大，若灵敏电流计G的满偏电流值是准确的，则出现误差的原因可能是[ ]A．R g的测量值比真实值偏大B．R g的测量值比真实值偏小5．校表时，当标准电流表指针指1．00A时，改装表指针的指示数为1．18A，那么下述结论中正确的是[ ]6．图2所示电路中，已知电流表内阻R A比定值电阻R小很多倍（R A<<R）。

当电键K 断开时，电流表的示数为3．0A；当电键K闭合时，电流表示数为1．0A。

标准电阻R0=6Ω，则电流表的内阻R A等于[ ]A．2ΩB．3ΩC．12ΩD．18Ω7．利用滑动变阻器来改变用电器R0上所得到的电压可以有图3中甲、乙两种电路。

用R 表示滑动变阻器的全部阻值。

选择哪个电路更合适，以下叙述中正确的是[ ]A．若R0>>R，则采用电路甲比较合适B．若R0>>R，则采用电路乙比较合适C．若R0≈R，则甲、乙电路都合适D．两种电路都能使R0上的电压改变，因此两种电路都适合8．将滑动变阻器接成分压电路，如图4所示，由于电路有一处出现故障，致使输出电压U p不能随滑动键P的位置而改变①不论P如何滑动，U p始终等于0V，则故障原因可能是[ ]A．导线EF段有断开处B．导线AB段有断开处C．滑动键P与电阻R接触不通D．导线BC段有断开处②不论P如何滑动，U p始终等于输入电压U0，则故障原因可能是[ ]A．电源与导线端F接触不良B．滑动键P与电阻R接触不通C．BC段导线有断开处D．滑动变阻器R的电阻丝有断开处二、填空题9．一个电流表的满刻度电流值I g= 0．6A，面板如图5所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

一、有关电流表的电路连接专题
1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

3、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A ）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

4、画出电路图，并将右边的实物连接好。

要求：L 1和L 2并联，电流表A 1测通过L 2的电流，电流表A 2测量通过L 1的电流。

（已知A 1的示数约为0.8A ，A 2的示数约为0.9A ）
L 1
L 2
L 1 L 2
L 2 L 1
L 2
L 1
5、画出电路图，并将右边的实物连接好。

要求：L 1和L 2并联，电流表A 1测通过L 1的电流，电流表A 2测量通过L 2的电流。

6、在图37中，闭合开关后，通过灯泡L 1的电流为0.5A ，通过灯泡L 2的电流为0.4A ，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。

二、有关电压表的电路连接专题
1、根据左边的电路图，将右边的实物连接好。

2、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L 1、L 2串联，电压表测L 2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

L 1
L 1 L 2
3
4
5
6、根据下面的实物连接图，在右边方框中画出对应的电路图。

L 2 L 1
L 2 L 1 L 2 L 1。
