高层拆迁安置房工程施工测量的方案
一、前言
随着城市规划和经济发展,一些老旧、危房、违建等问题日益
凸显,需要进行拆迁并进行安置房建设。
高层拆迁安置房工程施工
测量是建设过程中的重要环节,需要科学合理地制定测量方案,确
保工程施工的准确性和效率性。
本文将从测量目的、测量内容、测
量方法等方面进行探讨。
二、测量目的
高层拆迁安置房工程施工测量的目的是为了确保工程施工的准
确性和效率性。
具体来说,需要实现以下几个目标:
1、明确施工地形状况和地形特征,为施工和设计提供数据支持;
2、准确把握工程位置、高度和标高,保证工程建设的准确性;
3、制定科学合理的施工方案和工期计划,有效提升施工效率;
4、及时掌握工程建设进度和质量问题,确保工程质量和工程安全。
三、测量内容
高层拆迁安置房工程施工测量的内容包括:
1、现场勘测:主要是根据工程规划图纸和建设单位的要求,进
行实地勘察,查看地形地貌、地下水位、周边道路等情况。

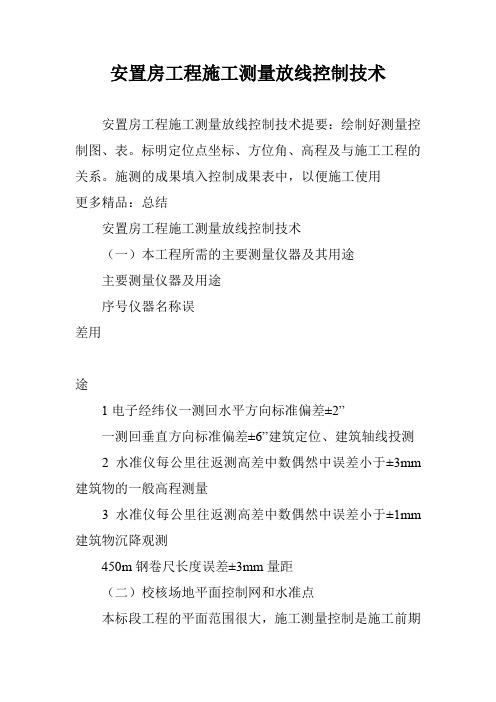

安置房工程施工测量放线控制技术安置房工程施工测量放线控制技术提要:绘制好测量控制图、表。
标明定位点坐标、方位角、高程及与施工工程的关系。
施测的成果填入控制成果表中,以便施工使用更多精品:总结安置房工程施工测量放线控制技术(一)本工程所需的主要测量仪器及其用途主要测量仪器及用途序号仪器名称误差用途1电子经纬仪一测回水平方向标准偏差±2”一测回垂直方向标准偏差±6”建筑定位、建筑轴线投测2水准仪每公里往返测高差中数偶然中误差小于±3mm 建筑物的一般高程测量3水准仪每公里往返测高差中数偶然中误差小于±1mm 建筑物沉降观测450m钢卷尺长度误差±3mm量距(二)校核场地平面控制网和水准点本标段工程的平面范围很大,施工测量控制是施工前期的重点,场地平面控制网是建筑定位的保证,为此,我公司计划采用两级平面控制,将水准点引测到本标段的七个施工分区,这是第一级平面控制测量,控制精度比定位放线精度高一个等级,第二级为测量放线测量,与正常控制水平相当。
一级平面控制点如下图:绘制好测量控制图、表。
标明定位点坐标、方位角、高程及与施工工程的关系。
施测的成果填入控制成果表中,以便施工使用。
根据土木工程的特点,考虑采用坐标网与方格网结合的方法控制为好。
按甲方提供基点,合理的补设坐标点,使之成为多边形的控制网。
在根据甲方提供的基点坐标,设置轴线控制点,以主轴线两端设点,使之成为方格网。
方格网与方格网闭合。
坐标点设置要通视平回,离施工现场有一定距离,不易碰动的地方为宜。
轴线控制点因施工需要,设置于四周混凝土地面上。
(三)建筑标高、轴线控制1、工程轴线和标高控制根据建设单位提供的建筑轴线控制基点,建立施工现场的工程轴线和标高的控制网。
本标段工程的平面面积大,竖向控制较为容易,所以本标段工程以轴线控制为重点,做好关键水平控制点的引测工作。
工程标高的控制采用水准仪从测量水准点(基点)引入标高,并在所建建筑物外围设立固定标高控制点,以引测建筑物的各层标高。
军嶂村三期征地拆迁安置房施工测量施工方案一、前言本文旨在针对军嶂村三期征地拆迁安置房的施工测量工作提出具体方案,以保障施工质量并有效完成施工任务。
本方案将包括施工测量前的准备工作、施工测量方案、施工测量实施过程中的注意事项以及验收与整改等内容。
二、施工测量前准备在实施施工测量之前,需进行充分的准备工作,包括但不限于: 1. 完善施工图纸与设计文件,确保测量无误; 2. 准备好测量工具和设备,确保准确度和稳定性;3. 对测量人员进行培训,确保操作规范;4. 制定详细的测量计划,确保施工测量顺利进行。
三、施工测量方案1.测量范围:明确测量的具体范围,包括建筑面积、高度、位置等;2.测量方法:采用先进的测量技术,如全站仪、GPS等,确保测量准确度;3.测量步骤:按照规定的顺序进行测量工作,确保每个环节都得到正确的数据;4.数据处理:对得到的测量数据进行仔细处理,得出准确结果;5.报告编制:编制详细的测量报告,反映实际情况。
四、施工测量实施注意事项1.安全第一:做好安全防护工作,防止施工测量过程中发生意外;2.沟通顺畅:与其他相关部门沟通顺畅,确保施工测量工作能够顺利进行;3.保持整洁:保持测量现场整洁,确保测量数据准确性。
五、验收与整改1.验收标准:根据施工测量标准对测量结果进行验收;2.整改措施:如果发现问题或误差,需及时制定整改方案并进行整改;3.最终验收:待整改工作完成后,对整体工作进行最终验收,确保施工测量工作结束。
综上所述,军嶂村三期征地拆迁安置房施工测量工作需要细致谨慎地进行。
只有严格按照本方案的要求执行,才能有效保障施工质量,确保施工进度和效果达到预期目标。
苏州市沧浪区危旧房解危改造有限公司南环新村解危改造项目回迁安置房工程五号地块施工测量方案江苏中淮建设集团有限公司二零一一年五月十八日目录一、编制依据 (3)二、工程概况 (3)三、施工安排 (3)四、施工准备 (4)五、主要测量方法 (6)六、沉降观测 (10)七、施工测量放线精度控制 (11)八、测量质量保证措施 (12)九、附图 (14)一、编制依据1、业主提供的南环新村解危改造项目回迁安置房工程蓝图、规划总平面图、总平面轴线定位图;2、国家GB 50026—2007《工程测量规范》;3、分部、分项工程的施工组织设计;4、苏州市测绘院提供的控制测量报告;二、工程概况本工程为南环新村解危改造项目回迁安置房工程五号地块,位于苏州市沧浪区南环东路2号,整个建筑群由4幢单体高层,一个地下人防车库组成,为框剪结构。
(1)、主要工程概况见下表。
设计概况:本工程结构形式为剪力墙,结构较复杂,施工场地狭小,前期基础及地下室阶段的施工量大,由于是在市中心地区施工,环境保护与文明施工是施工过程中的特点、难点。
主体工程中,结构施工中应用多种钢筋连接技术,混凝土泵送施工技术。
主体结构垂直度的控制,防止温度变化对测量结果的影响,是施工测量作业中的特点、难点。
三、施工安排(1)组织安排:工程主体结构地下一层,地上三十四层。
基础及主体结构高程变化大,平面定位放线,高程引测相对复杂。
为保证测量工作顺利开展,测量放线工作由总承包部技术部负责组织实施,设专职测量负责人管理、协调测量放线全过程,项目质量部设专人负责测量验线、并报监理检查验收;组建施工测量小组。
(2)测量控制:①平面三级测量控制:第一级建筑物平面测量控制;第二级层间平面测量控制;第三级分项工程施工测量控制。
②高程三级测量控制:第一级标准水平桩高程控制网,第二级层间标高线控制,第三级分项工程施工标高线控制。
③测量精度控制:(a)平面控制网控制精度:(b)高程控制网控制精度:一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测,相邻两点高程误差要求小于±0.1mm。
高层拆迁安置房工程施工测量的方案一、前期准备(一)研究规划:须对工程进行详细规划,包括用地、设计方案、施工周期、预算等方面的计划。
(二)踏勘现场:分析现场地形、地貌、地质情况,了解场地可利用情况。
还需要进行详细測量,确定地形图以及高程差别,制定出合理的施工方案。
(三)安全防护:根据规划方案确定施工用具及工具。
为了保障工人的安全与健康,必须要严格要求有安全防护过程,以防止不安全因素对人员造成伤害。
(四)布置测量点:根据现场实际情况,确定测量点的布置方式。
在施工过程中,要保证测量点的正确性和稳定性。
二、施工技术(一)搭建测量设备:根据规划方案,选择合适的测量仪器,对测量仪器进行搭建和安装。
(二)地形测量:采用精确的测量仪器,经过多次纠正后进行地形测量。
如水准仪等采用先级法测量,避免高程恶性误差的发生,按地形变化不断调整设备高度。
(三)立面测量:采用全站仪或者位移传感器等现代化设备进行立面测量,测量误差可以控制在1毫米范围内。
在施工过程中,对测量点定期进行清理和维护,以确保准确性。
(四)工程量测量:在施工过程中,必须不断进行工程量测量,检查施工质量是否符合要求。
测量时间应定期,保障精度,若出现问题,要及时调整相应施工方案。
(五)良好的文案记录:在测量过程中应做好相应记录,包括测量数据、各种变量等。
测量数据的记录比较重要,在同一时间节点以及同一起止点之间连续测量多次,并将其结果记录下来。
三、安全措施(一)安全防护:在工程施工前,需经过研究规划、踏勘现场,确定安全防护措施。
安全防护措施可分为物理性防护,如安装护栏、隔离带等;以及技术性防护,如电子警戒器等。
(二)整治施工现场:清理门槛,拆除围墙、隔离带等,以保证施工道路通畅。
(三)施工现场管理:对施工现场进行管理,确保安全,及时调整施工方案以应对可能发生的风险。
四、施工管理(一)工程合理性:在实际施工过程中,施工方案更改或者赶工会给施工带来较大的影响,重点做好规划,确保施工方案的合理性以及项目量的掌控。
回迁安置房项目定位放线及施工测量施工方法1.1测量概述工程测量是保证建筑物平面定位正确,建筑物竖向标高和垂直度及构件安装顺利吊装的必要条件,如何保证测量精度达到本工程混凝土结构体系的施工测量质量要求,是施工的重点。
1)各施工阶段测量方法根据总体施工部署和针对本工程结构体系的特点将对重点部位采取如下表中所示的测量措施。
测量控制重点部位及控制措施2)工程测量准备①人员准备3施工技术措施填土前,应将基底表面上的垃圾等杂物、洞穴(如有)都处理完,清理干净。
检验土质:检验土料的含水率是否在控制范围内。
如含水率偏高可采用翻松、凉晒等措施;如含水率偏低,可采用预先洒水润湿等措施。
填土应分层铺摊。
每层铺土的厚度应根据土质、密实度要求和机具性能确定。
如无试验依据,应符合下表的规定。
碾压时,轮(夯)迹应相互搭接,防止漏压、漏夯。
回填土每层压实后,应按规范规定进行环刀取样,测出土的最大干密度,达到要求后再铺上一层土。
填方全部完成后,表面应进行拉线找平,凡高于规定高程的地方,及时依线铲平;凡低于规定高程的地方应补土夯实。
2.2钢筋工程1)钢筋的采购本工程所使用的钢筋由施工方负责采购和加工。
施工前,我们将优选钢筋供应商,并根据工程需要和施工进度计划,制定钢筋供应计划,包括供应数量和供应期限,提出钢筋供货要求。
2)钢筋的检验与保管①钢筋进场应具有出厂证明书或试验报告单,并需按试验规定取样进行力学性能检验,复试合格后方可加工使用。
②钢筋进场后堆放在指定地点,严格按要求分批、同等级、牌号、直径长度分别挂牌堆放,不得混淆。
钢筋成品要按分项工程名称和构件名称进行标识,按号码顺序堆放。
同一部位或同一构件的钢筋要放在一起,按号牌排列,牌上注明构件名称、部位、钢筋型号、尺寸、直径、根数。
堆放时, 钢筋下面要垫以垫木,离地面不得少于20厘米,以防止钢筋锈蚀和污染。
3)钢筋加工施工前,根据设计图纸和施工规范要求,设计钢筋翻样图,并严格按设计图纸进行加工。
拆迁安置还房项目测量放线专项方案一、项目概述拆迁安置还房项目是指在城市拆迁过程中,为了保障被拆迁人合法权益,由政府或开发商提供新的住房安置,将被拆迁人迁移到新房居住。
测量放线是拆迁安置还房项目中的一个重要环节,通过测量工程师对新房进行测量、界线划定、确定放线点等,确保新房拆迁和安置工作顺利进行。
二、工作内容1.测量勘测:对新房区域进行勘测,确定地面材料、地下管线等情况,为后续工作提供依据。
2.建筑物测量:测量新房建筑物的面积、高度、长度等基本参数,绘制平面图与立面图。
3.室内测量:对新房室内进行测量,确认房间划分、门窗位置、卫生间、厨房等布局并记录。
4.界线划定:根据规划图纸和相关法规,将新房的界线进行划定,确保拆迁户的新房面积得到保障。
5.放线:根据测量数据与规划图纸,使用专业仪器在实地进行放线,确定新房的具体位置。
6.标志设置:在新房周围设置标志物,标明新房的位置与界线,避免后续工程中发生误差。
三、工作流程1.前期准备:确定测量放线计划,整理所需工具与仪器,与相关部门协调对新房区域进行勘测。
2.勘测与测量:对新房区域进行勘测,测量建筑物的基本参数与室内布局。
3.编制图纸:根据测量数据,经过测量和绘图工程师的整理,编制平面图、立面图与室内图纸。
4.界线划定与放线:根据编制好的图纸,对新房进行界线划定,并使用专业仪器进行放线。
5.标志设置:根据放线结果,在新房周围设置标志物,标明新房的位置与界线。
四、注意事项1.工作人员应具备相关测量与工程知识,熟悉测量工具与仪器的操作。
2.在测量过程中,应确保数据的准确性和可靠性,需要多次测量,并与规划图纸进行比对。
3.工作人员在放线过程中应尽量选择天气晴朗、地面平整的时间,并保证仪器的精确度。
4.工作人员应注意安全,佩戴好个人防护装备,严禁违规作业。
5.测量过程中,需要与相关部门和拆迁人员进行沟通与协调,确保工作的顺利进行。
五、工作成果1.测量图纸:包括平面图、立面图与室内图纸等,记录了新房的基本参数与布局。
军嶂村三期建造征地拆迁安置房工程施工测量方案一、工程概况1.1 本工程位于无锡市滨湖区大浮镇军嶂新村,东临山水东路。
建筑面积约4万平方米。
1.2 本工程共9栋主体楼及大地下车库,均为五层,正负零以下各有夹层和地下室。
1.3 建筑高度均为14.7米。
1.4 本工程正负零相当于黄海标高+14.800米。
1.5 本工程高程基准点由测绘院提供(BM=13.130),位于工地南大门。
1.6 各单体的轴线网、层高等详施工图。
二、控制点的布置及施测2.1 测绘院提供基准高程点BM=13.130,位于工地南大门。
2.2 各楼栋定位均为测绘院完成。
2.3 根据建设单位要求和测绘院提供的红线点形成四边形进行控制。
2.4 根据施工组织设计,对楼层进行网状控制,兼顾±0.000 以上施工,设置控制轴线。
2.6 控制点放样采用极坐标法,为便于复测,控制点的布置均成直线型。
2.7 水准点按四等水准测量要求施测。
2.8 所有控制点必须设专人保护,定期巡视,并且每月复核一次,使用前必须进行校核。
三、轴线及各控制线的放样方案地面控制点布设完后,转角处线采用电子经纬仪BTD2 进行复测。
经校核无误后进行施测,各工艺施测程序见第四项(轴线及高程点放样程序)。
3.1 基础施工轴线控制,直接采用基坑外控制桩两点通视直线投测法,向基础平台投测轴线(采用三点成一线及转直角复测),再按投测控制线引放其它细部施工控制线,且每次控制轴线的放样必须独立施测两次,经校核无误后方可作使用。
3.2 基础施工(即±0.000 以下)采用悬吊钢尺法将标高导入有可靠度的护坡桩上或直接设基坑的有效桩作标识,且基坑四周不少于四点(每一个方向不少于一点),校核无误后方可作二次引测其它控制标高点,必须两点以上后视且两后视点标高差值在规定范围之内。
3.3 ±0.000 以上施工,采用正倒镜分中法投测其它细部轴线。
3.4 ±0.000 以上高程传递,采用钢尺直接丈量法,若竖直方向有突出部分,不便于拉尺时,也同样采用悬吊钢尺法。
棚户区改造安置小区测量方案测量方案在棚户区改造安置小区的建设中具有重要意义。
它是整个建设过程的基础,涉及到土地界线的确定、道路规划、房屋建设等方面。
因此,本文将就测量方案在棚户区改造安置小区建设中的重要性、优化方案、实施步骤等进行探讨。
首先,测量方案对于棚户区改造安置小区建设至关重要。
它是进行土地利用规划、设计和施工的前提,是确保建设质量和进度的关键。
通过测量可确定土地界线,为安置小区的规划设计提供准确的基础数据。
同时,测量方案还可为道路、房屋、基础设施的建设提供准确的尺寸和坐标,确保项目施工的准确性和合理性。
其次,为了提高测量方案的效果和准确性,需要优化测量方案。
首先,要充分利用现代化的测量工具和技术,如全站仪、GPS定位等,提高测量的准确性和速度。
其次,要充分了解棚户区改造安置小区的土地情况和原有建筑的信息,确保测量结果的准确性和可行性。
最后,要与相关方面进行充分的沟通和协调,确保测量方案的可行性和一致性。
在实施测量方案的过程中,需要进行一系列的步骤。
首先,要进行现场勘测,了解土地和建筑的实际情况。
然后,根据实际情况进行测量规划,确定测量的范围和方法。
接着,进行测量工作,包括土地界线的测量、道路和建筑的测量等。
最后,对测量结果进行验证和整理,确保测量结果的准确性和可用性。
同时,还要与设计师和施工方进行沟通,确保测量结果的准确性能够真实反映项目的需求和要求。
总之,测量方案在棚户区改造安置小区建设中具有重要意义。
它不仅是整个建设过程的基础,也是保证项目质量和进度的关键。
为了提高测量方案的效果和准确性,需要优化测量方案,充分利用现代化的测量工具和技术,并与相关方面进行充分的沟通和协调。
在实施测量方案的过程中,需要进行一系列的步骤,包括现场勘测、测量规划、测量工作和结果验证等。
只有确保测量结果的准确性和可行性,才能够真实反映项目的需求和要求,确保棚户区改造安置小区的建设质量和进度。
拆迁测量测绘工作方案1. 项目背景随着城市发展和城市规划调整,拆迁工作成为了一个必要的环节。
拆迁前需要对拆迁地的面积、宗地界址等进行准确测量和测绘,以确保拆迁工作的准确性和合法性。
本文档将详细介绍拆迁测量测绘工作方案。
2. 测量团队与工具准备为了完成拆迁测量测绘工作,我们将组建一支由测量工程师、测量助理和绘图人员组成的团队。
团队成员需要具备相关测量和测绘专业知识,熟悉测量仪器和绘图软件的操作。
同时,为了保证测量的准确性和效率,我们将准备以下测量工具和设备:- 全站仪:用于测量地面高程、水平距离和方位角等。
- GPS定位设备:用于获取拆迁地的经纬度坐标。
- 激光测距仪:用于测量建筑物高度等相关数据。
- 绘图软件:用于绘制测量数据和界址图等。
3. 测量流程拆迁测量测绘工作主要包括以下几个步骤:步骤一:初步调查在进行实地测量前,我们将进行初步调查,包括研究拆迁地的相关资料和规划图纸,了解拆迁地的整体情况和测绘要求。
步骤二:现场测量根据初步调查的结果,我们将组织团队进行现场测量工作。
主要包括以下内容:- 测量界址:使用全站仪和GPS定位设备,测量拆迁地的边界线和角点,确保测量的准确性。
- 测量建筑物:使用激光测距仪和全站仪等设备,测量建筑物的高度和位置等相关数据。
- 测量地形:利用全站仪测量地表高程和倾斜角度等,获取拆迁地的地形图。
步骤三:数据处理在完成现场测量后,我们将对测量数据进行处理和分析。
主要包括以下内容:- 数据整理:对测量数据进行整理和归档,确保数据的完整性和准确性。
- 数据处理:使用专业测量软件对测量数据进行处理和计算,生成相关测量报告和图纸。
步骤四:绘图输出在数据处理完成后,我们将利用绘图软件进行绘图和制作相关图纸。
主要包括以下内容:- 界址图:根据测量数据,绘制拆迁地的界址图,标明边界线和角点等。
- 高程图:利用地形数据,绘制拆迁地的高程图,标识地面起伏和坡度等。
- 平面图:根据测量数据和建筑物数据,绘制拆迁地的平面图,标注建筑物位置和面积等。
拆迁安置楼
测
量
放
线
施
工
方
案
编制:
审核:
审批:
高层结构测量放线施工方案
一、概况:本工程为拆迁安置楼工程,地上二十七层,地下一层;基坑东
离家属院围墙1.5m左右,西邻振兴路小学围墙,南侧是西宝置业办公楼后期装修工程尚未完工,北侧是电缆改造工程,总体来说场地空间有限,因此需要合理布置控制点,并且要严加防护,必要时要加钢管维护。
二、测量前准备:
两名或两名以上专业测量放线人员。
配备电子全站仪一台,激光铅垂仪一台,经纬仪一台,自动精平水准仪一台,精密水准仪一台,50m钢卷尺一把,对讲机两部等。
三、平面控制网测设:
1、场区平面控制网布设原则:
平面控制应先从整体考虑,遵循先整体后局部,高精度控制低精度的原则,再根据设计平面图、施工平面布置图选择控制点,控制要布设在通视条件良好、安全、易保护的地方,桩位必须用砼保护,需要时用钢管进行维护,并用红油漆作好测量标记。
2、场区平面控制网的测设及复测|:
根据总平面图利用全站仪从高级起算点在场区布设一条闭合或附和导线,然后用极坐标法定出建筑物纵横两条主轴线,经角度、距离校测符合定位限差后作为主场区首级平面控制网。
3、建筑物平面控制网:
根据首级平面控制网,用50m钢卷尺配合经纬仪放出距离○3、○12、
○A、○G轴1m的控制线,并在其延长线的基坑上定控制桩位,详见附图。
4、建筑物竖向控制网的建立:
本工程采用两次浇筑,流水施工的方案,因此共布设6个基准点,位置详见附图。
四、高程控制网的布设原则:
1、为保证建筑物竖向施工精度要求,在场区内建立高程控制网,高程控
制的建立是根据甲方提供的场区水准基点(至少应提供三个),采用水准仪对所提供的水准点进行复测检查,校测合格后,测设一条符合水准路线,联测场区平面控制点,因此作为保证施工竖向精度控制的首要条件。
2、高程控制网的精度,不低于三等水准的精度。
3、在布设附合水准路线前,结合场区情况,在场区与甲方提供的水准基
点间埋设半永久性高程点,埋设3~6个月后再进行联测,测出半永久性点的高程,该点也可以作为以后沉降观测的基准点。
4、场区内至少应有三个水准点,距离建筑物应大于25m。
5、水准测量应按附合路线和环行闭合差计算,每千米水准测量高差全中
误差按下式计算:
M W= [W W/L]/N
M W----高差全中误差(mm)
W W----闭合差
L----相应线路长度
N----符合或闭合路线环的个数
五、±0.000以下施工测量放线:
(一)放线测量方法:
1、轴线控制桩的测设:
在建筑物基础施工过程中,对轴线控制桩每周进行复测一次,以防桩位位移影响到正常施工及工程施测的精度要求。
采用全站仪校测首级控制线,再复核承重的桩基础,符合桩基础施工规范要求后方可进行下步工作;否则应将复测结果上报技术主管及监理单位。
2、轴线投测方法:
根据桩位将控制线投入到基坑内,(距○3、○12、○A、○G轴1m的控制线),再用50m钢卷尺放出各轴轴线,根据放出的轴线再用小卷尺放出小线。
利用此方法将±0.000以下基础垫层线、防水保护层边沿线、基础梁、剪力墙、暗柱线、地下室剪力墙、暗柱线、地下室顶板梁、板线放出。
(二)±0.000以下结构施工中高程的控制:
1、高程控制点的联测:
向基坑内引测标高时,首先联测高程控制网点,以判断场区内水准点是否被碰动,经联测确认无误后,方可向基坑内引测所需的标高。
2、±0.000以下标高的施测:
为保证竖向控制的精度要求,基础所需的标高基准点必须正确测设,所引测的高程点不得少于三点,并作相互校核,校核后三点的差值不得超
过3mm,取平均值作为该平面施工中标高的基准点,并用红色三角做标志,并标明绝对标高和相对标高,便于施工中使用。
3、地下室高程的传递:
利用引测的水准点在绑扎好的钢筋上打出标高线,并涂红油漆,以便于支设模板,拆模后在基础梁上的剪力墙上打出标高线,以此作为向上传递的依据。
六、±0.000以上测量放线:
1、±0.000以上竖向测量采用内控法,激光铅垂仪做各层轴线控制的测量传递,为能满足施工和控制质量的要求,利用距○3、○1
2、○A、○G轴1m的控制线将点精确量测到±0.000平面板预埋的钢板上,钢板采用150x150x6mm,用钢针将量测到铁板上的交线刻出“+”字线,作为室内控制网基准点即竖向引测的依据,每层基准点的正上方相应位置预留φ150mm的洞口,每次校核时激光铅垂仪分别置于6个点上,严格对中调平,为了消除仪器带来的系统误差,每一个基准点投点时向上投4个点,即仪器分别旋转00、900、1800、2700投点,取1和
3、2和4的相交点O为所要投测的铅直点(见下图)。
投点完成后,用铅垂仪校正铅直点的精度,校正后使用该点,每层点投到施工层后必须用经纬仪、钢卷尺等进行校验,闭合后方可进行下一步的放线工作。
轴线竖向投测允许偏差:当60〈 H ≤90m时,偏差15mm。
2、因为本工程总高度较高,±0.000以上共计27层,考虑消除激光铅垂仪因高度增加带来的误差影响,所以每隔7层重新布设一次基准点,做法同第1条。
3、施工过程中基准点上方的预留洞口可以采用φ150mm的PVC管预埋,但在基准层上层的PVC 管埋设应当高出地面20mm,并且在主体施工过程中先不取出,主要为了防止在基准点操作时,由上层因施工造成向下滴水带来光线折射,影响激光铅垂仪的精度,同时为防止上层垃圾顺放线洞口掉落,在放线洞口不用时用200x200x6mm的钢板盖牢。
4、在施工过程中,每当施工平面测量完成后,进入竖向施工,在施工中
每当暗柱、剪力墙浇筑成形拆掉模板后,应在暗柱(或剪力墙)侧面抄出建筑0.5m线,以供下道工序使用。
5、当新一层平面或每段轴线测设完后,必须进行自检,自检合格后及时
填写报验单,报送报验单必须写明层数、部位、报验内容。
七、±0.000以上结构施工中高程的控制:
1、利用电梯井及楼位对角外墙向上传递标高,用钢卷尺在透光处向上量测,并用水准仪架设在中间位置进行校核,取其平均值,当传递高度超过钢尺长度时,样另设一道标高起始线,钢尺需加拉力、尺长、温度三差改正。
2、高层水准测量允许误差:当60〈 H ≤90m时,偏差±15 mm,每层偏差±3mm。
八、沉降观测:
1、沉降观测是确保结构安全的一项重要工作,此工程共设置10个沉降观测
点,位置详见结构说明图。
2、为满足沉降观测的精度要求,采用精密水准仪进行观测,以满足设计要求。
3、为保证观测精度的正确性,应做到“四定“,即:固定人员观测和整理资料,固定测量仪器,固定基准点,固定测法和路线。
4、沉降观测结果要闭合,误差不得超过要求。
5、观测时间:详见结构总说明图。
6、竣工时应将观测资料及观测方法一并交于建设单位以便于以后继续观测。
7、观测点的做法详见下图:。
