高层房建工程定位测量放线施工方案范本1:正式风格一、引言本文档旨在详细描述高层房建工程定位测量放线施工方案,包括项目背景、工程定位测量方法、放线施工步骤等内容,以保证工程施工的准确性和高效性。
二、项目背景项目名称:高层房建工程项目地点:XX市XX区XX街道XX号项目规模:总建筑面积XXX平方米,总楼层数XX层三、工程定位测量方法1. 测量设备使用精密全站仪进行定位测量,全站仪具有高精度和抗干扰的特点,适合复杂环境下使用。
2. 测量基准以项目地块界址桩或附近工程的控制测点作为测量基准点,确保测量数据的准确性。
3. 测量范围包括建筑物外围轮廓、内部隔墙位置、楼层标高、地下管线走向等。
4. 测量步骤(1)确定测量起点:选择建筑物外围的一个明显标志作为起点,如入口门廊等。
(2)测量建筑物外围轮廓:按照建筑设计图纸上的标注进行测量,确保建筑的位置和朝向准确无误。
(3)测量内部隔墙位置:按照设计图纸上的标注,确定内部各个房间的隔墙位置,确保施工精度。
(4)测量楼层标高:使用水准仪进行楼层标高的测量,以保证各楼层之间的高度关系准确。
(5)测量地下管线走向:使用地下管线探测仪进行地下管线的测量和定位,以避免施工过程中对管线的破坏。
四、放线施工步骤1. 设计图纸放线(1)按照设计图纸上的标注,将建筑物外围轮廓放线到实地,确定建筑物的准确位置。
(2)根据设计图纸上的标注,将内部各个房间的隔墙位置放线到实地,确保施工精度。
2. 楼层标高放线(1)根据水准仪测量的楼层标高数据,将每层楼的标高点放线到实地。
(2)根据楼层标高点,沿着楼梯井或电梯井进行楼层标高的放线。
3. 地下管线放线(1)根据地下管线探测仪测量的管线数据,将地下管线的走向和位置放线到实地。
(2)使用探地雷达等工具,对地下管线进行辅助定位和放线。
五、附件1. 设计图纸:包括建筑物外围轮廓和内部隔墙标注。
2. 水准仪测量数据:各楼层的标高数据。
3. 地下管线测量数据:地下管线的走向和位置数据。

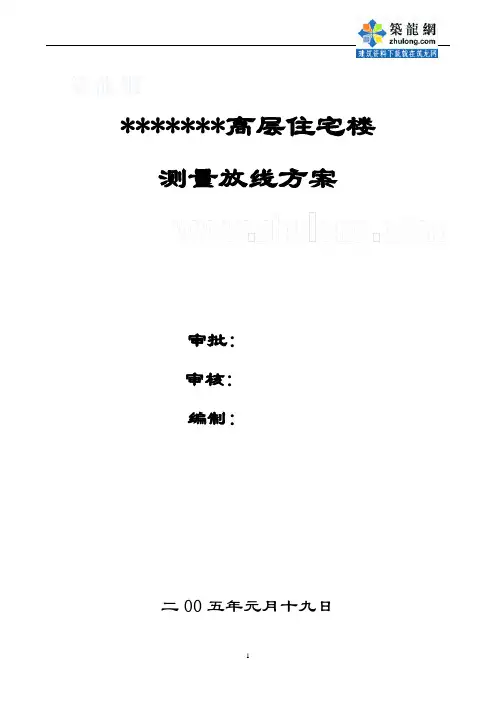

*******高层住宅楼测量放线方案审批:审核:编制:二00五年元月十九日第一节工程概况工程名称:工程地点:建设单位:设计单位:1.工程建设规模和建筑布局本工程设两层地下室,地上建筑由四层裙房和三栋32层塔楼组成,总平面呈南北“一字”型排列布置,地面建筑物南北总长度为118.5米,东西总宽度为29.55米,总建筑面积为65690平方米,其中地下室建筑面积为6499.97平方米。
每栋塔楼设两部电梯和一座核心筒消防楼梯。
本工程±0.000对应绝对标高为415.470米,场地的地貌单元属于西安黄土梁洼地貌的梁间洼地,场地类别属Ⅲ类土。
屋面檐口高度为99.95米,建筑物总高度为108.49米。
塔楼为钢筋混凝土剪力墙结构,地上共32层,另外屋面机房间及水箱间部分还有两层。
裙房为四层钢筋混凝土框架结构。
地下一层为自行车库、设备和商业用房,地下二层为六级人防兼汽车库。
地上一至四层为商业用房,五层以上为住宅部分,其中在四、五层之间设有设备夹层。
2.工程项目设计等级本工程建筑物耐火等级为一类一级。
本设计主体结构的合理使用年限为50年,建筑结构安全等级为二级。
建筑抗震设防烈度为8度,-4.270以下结构抗震等级为三级,-4.270以上裙房结构为二级、塔楼结构为一级。
人防等级为6级人防人员掩体。
第二节工程施工测量建筑工程的测量放线工作是建筑施工的先导工序,要保证建筑物的垂直度,几何形状、截面尺寸符合施工规范及图纸设计要求,需要建立高精度的测量控制网作为施工放样的依据,根据该楼的现场实际情况由富有经验的技术人员组成测量小组,为本工程提供测量服务,建立测量设备使用及管理制度。
所有测量仪器均要经过校验后专人专用,采用预放、精放的方法进行多道复核,确定平面控制轴线。
根据建设单位提供的建筑红线和水准基点,测定出纵横各轴线,建立测量控制网,设置引桩,并做好引桩的保护工作,以确保轴线控制准确。
依据设计图纸对基础施工各条轴线进行复核无误后,进行平面控制轴线的布设,在施工中应加强测量放线的精度,严格控制轴线尺寸。
******项目测量放线施工方案河南五建****项目部年月日******项目测量放线施工方案编制人:__________核对人:__________审核人:__________河南五建****项目部年月日目录一、工程概况 (1)二、编制依据 (1)三、测量放线基本原则和要求 (1)四、施工测量准备 (2)4.1 测量准备工作 (2)4.2 坐标系统转换 (3)五、原始点的校核及控制网布设 (3)5.1 测量标志保护 (3)5.2 原始点的校核 (4)5.3 平面控制网建立 (5)5.4 平面控制网布设 (6)六、平面控制测量 (8)6.1 ±0.000m以下施工测量 (8)6.2 ±0.000m以上施工测量 (12)七、高程控制测量 (18)7.1 水准点复测 (18)7.2 施工标高引测 (18)7.3 ±0.000m以下标高测量 (19)7.4 ±0.000m以上标高测量 (20)八、垂直度控制测量 (21)九、沉降与变形观测 (23)9.1 沉将观测 (23)9.2 基坑变形观测 (25)十、测量资料整理 (27)十一、质量保证措施 (27)11.1 质量保证措施 (27)11.2 具体技术措施 (28)十二、安全及文明施工 (29)十三、成品保护措施 (29)十四、施工测量工作的组织与管理 (30)14.1 主要仪器的配备情况 (30)14.2 测量人员组成 (31)14.3 仪器保养和使用制度 (31)14.4 测量管理制度 (31)******项目工程测量放线施工方案一、工程概况工程名称为******项目,建设地点:本工程位于*******;3#楼为地下2层,地上25层,建筑面积20523.43㎡;6#楼为地下2层,地上25层,建筑面积11265.93㎡;9#楼为地下2层,地上25层,建筑面积10841.64㎡;10#楼为地下2层,地上25层,建筑面积10342.50㎡;15#楼为地下1层,地上23层,建筑面积20794.99㎡,主楼与车库连接处基础形式为车库挡水板。
高层住宅工程测量放线施工方案一、工程概况本高层住宅工程位于具体地址,总建筑面积为X平方米,地上X 层,地下X层,建筑高度为X米。
结构形式为具体结构类型。
为确保工程施工质量和进度,特制定本测量放线施工方案。
二、编制依据1、《工程测量规范》(GB50026-2020)2、本工程设计图纸及相关技术文件3、业主提供的测量控制点成果三、施工准备1、人员准备成立专门的测量小组,由X名专业测量人员组成,其中组长1 名,组员X 名。
测量人员均需具备相应的资质和丰富的测量经验。
2、仪器准备配备高精度的测量仪器,如全站仪、水准仪、激光铅垂仪等,并确保仪器在检定有效期内,且精度满足施工要求。
具体仪器设备如下:全站仪:型号,精度X″水准仪:型号,精度Xmm/km激光铅垂仪:型号,精度X″3、技术准备认真熟悉施工图纸,掌握设计意图,明确各部位的测量要求。
对测量人员进行技术交底,使其了解测量任务、方法和精度要求。
4、现场准备对业主提供的测量控制点进行复测,确认其准确性。
根据施工需要,在施工现场布设测量控制点,并做好保护措施。
四、测量放线工艺流程1、建立平面控制网根据业主提供的控制点,采用全站仪进行导线测量,建立本工程的平面控制网。
控制网的精度应符合《工程测量规范》的要求。
2、建立高程控制网利用业主提供的水准点,采用水准仪进行水准测量,建立本工程的高程控制网。
水准测量应按照二等水准测量的要求进行,闭合差应符合规范要求。
3、基础施工测量在基础施工前,根据平面控制网和设计图纸,放出基础的开挖线。
在基础施工过程中,及时进行标高测量,控制基础的标高和平整度。
4、主体结构施工测量在首层结构施工完成后,将平面控制网引测到首层结构上,并做好标记。
以上层施工时,采用激光铅垂仪将控制点向上传递,然后进行轴线和标高的测量。
5、装饰装修施工测量在装饰装修施工前,根据结构施工时的测量成果,对墙面、地面、顶棚等进行测量放线,确定装饰装修的位置和尺寸。
垂准引测:在混凝土楼面架设激
光铅直仪,垂直向上投递平面轴
线控制点至上部楼层。
激光控制
点投测到上部楼层后,组成矩形
图形。
在矩形的各个点上架设全
站仪,复测多边形的角度、边长
误差,进行点位误差调整并作好
点位标记。
±0.00以下部分:采用水准仪
以中丝读数法进行,施工标高点
测设在墙、柱外侧立筋上,并用
红油漆作好标记。
临时标高点每
次引用时必须重新投测。
墙柱拆
模后,在墙或柱的立面测设1m
的标高线做好标记,为下一道工
序提供依据。
标高测量控制
±0.00以上部分:本工程高程
基准线设在首层,标高引测采用
大盘尺量距配合全站仪天顶量
距复核的方法进行。
高层建筑测量放线施工方案高层建筑测量放线施工方案一、前期准备工作1. 完成对工程图纸的研究和理解,明确施工任务的具体要求。
2. 确定测量放线的起始点和测量参考点,确定测量放线的基准线。
3. 准备必要的测量仪器和工具,包括经纬仪、水平仪、测距仪等。
二、测量放线1. 进行网格放线:根据工程图纸和设计要求,将建筑物分成适当的网格,确定每个网格的位置和尺寸。
2. 确定基准线:选择一个较长且能够保持水平的线段作为基准线,用水平仪进行水平校验,并标注测量点。
3. 进行垂直测量:沿着基准线上的测量点,使用经纬仪对垂直方向进行测量,确定建筑物各个坐标点的位置。
4. 进行水平测量:使用水平仪和测距仪,在地面上确定建筑物各个坐标点的位置,包括地面的水平面和地平线。
5. 进行高程测量:使用经纬仪和水平仪,在建筑物各层的部位进行高程测量,确定楼层的高度和各个构件的相对位置。
三、数据计算和整理1. 将测量得到的数据整理成表格和图纸,确保数据的准确性和可读性。
2. 根据测量数据计算建筑物的尺寸、角度和高度等参数,确保施工的精度和质量要求。
四、施工方案制定1. 根据测量数据和设计要求,制定符合施工实际的施工方案,包括施工顺序、施工方法和施工时限等。
2. 对于高难度和关键部位的施工任务,制定特殊的安全措施和施工工艺,确保施工过程的安全和顺利进行。
3. 制定检查和验收标准,确保施工质量符合设计要求和相关规范。
五、施工过程监控1. 在施工过程中,进行实时监控和记录,确保施工进度和质量的控制。
2. 对于测量数据的变化和异常情况进行及时调整和处理,确保施工任务的顺利进行。
六、施工完成验收1. 在施工完成后,对测量数据进行比对和分析,确保施工质量符合设计要求和相关规范。
2. 进行施工成果的验收和审查,确保施工结果的准确性和可行性。
3. 对施工过程中的问题和不足进行总结和分析,提出相关改进和优化意见。
通过以上高层建筑测量放线施工方案的制定和实施,可以确保测量放线工作的准确性和实效性,为后续的施工工作提供良好的基础和保障。

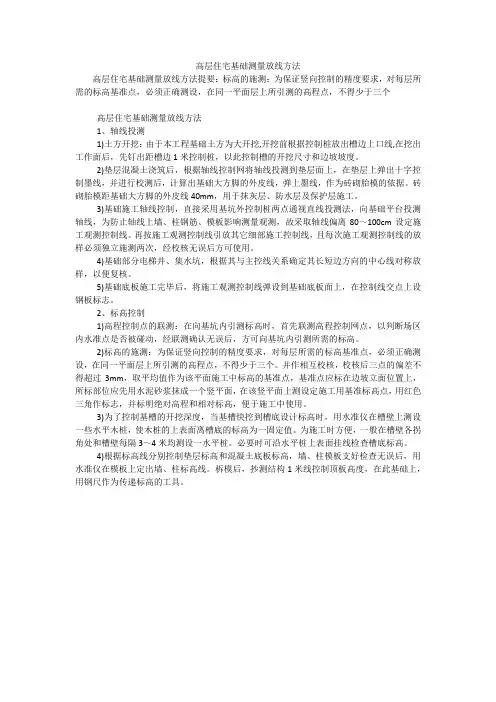

高层住宅基础测量放线方法高层住宅基础测量放线方法提要:标高的施测:为保证竖向控制的精度要求,对每层所需的标高基准点,必须正确测设,在同一平面层上所引测的高程点,不得少于三个高层住宅基础测量放线方法1、轴线投测1)土方开挖:由于本工程基础土方为大开挖,开挖前根据控制桩放出槽边上口线,在挖出工作面后,先钉出距槽边1米控制桩,以此控制槽的开挖尺寸和边坡坡度。
2)垫层混凝土浇筑后,根据轴线控制网将轴线投测到垫层面上,在垫层上弹出十字控制墨线,并进行校测后,计算出基础大方脚的外皮线,弹上墨线,作为砖砌胎模的依据。
砖砌胎模距基础大方脚的外皮线40mm,用于抹灰层、防水层及保护层施工。
3)基础施工轴线控制,直接采用基坑外控制桩两点通视直线投测法,向基础平台投测轴线,为防止轴线上墙、柱钢筋、模板影响测量观测,故采取轴线偏离80~100cm设定施工观测控制线。
再按施工观测控制线引放其它细部施工控制线,且每次施工观测控制线的放样必须独立施测两次,经校核无误后方可使用。
4)基础部分电梯井、集水坑,根据其与主控线关系确定其长短边方向的中心线对称放样,以便复核。
5)基础底板施工完毕后,将施工观测控制线弹设到基础底板面上,在控制线交点上设钢板标志。
2、标高控制1)高程控制点的联测:在向基坑内引测标高时,首先联测高程控制网点,以判断场区内水准点是否被碰动,经联测确认无误后,方可向基坑内引测所需的标高。
2)标高的施测:为保证竖向控制的精度要求,对每层所需的标高基准点,必须正确测设,在同一平面层上所引测的高程点,不得少于三个。
并作相互校核,校核后三点的偏差不得超过3mm,取平均值作为该平面施工中标高的基准点,基准点应标在边坡立面位置上,所标部位应先用水泥砂浆抹成一个竖平面,在该竖平面上测设定施工用基准标高点,用红色三角作标志,并标明绝对高程和相对标高,便于施工中使用。
3)为了控制基槽的开挖深度,当基槽快挖到槽底设计标高时,用水准仪在槽壁上测设一些水平木桩,使木桩的上表面离槽底的标高为一固定值。
住宅测量放线施工方案一、施工前准备工作1.确定测量范围和放线点:在施工前,要确定住宅的测量范围,包括建筑物的外部外形和内部房间的尺寸等。
同时,需要确定放线点,即在地面上放置参考线的位置。
2.编制放线图纸:根据建筑设计图纸,编制放线图纸,用于指导测量和放线工作。
放线图纸应包括住宅的外部轮廓线、内部房间的尺寸和位置等详细信息。
二、测量工作1.选择测量仪器和设备:根据放线图纸的要求,选择合适的测量仪器和设备,如测量尺、水平仪、全站仪等。
确保仪器的准确性和灵敏度。
2.进行地面控制点测量:在选定的放线点附近设置地面控制点,并进行测量。
地面控制点应包括标志物和固定点,用于后续的放线工作。
3.进行建筑物外部测量:根据放线图纸的要求,使用测量仪器进行建筑物外部测量。
包括住宅的外墙、门窗等位置和尺寸。
三、放线工作1.确定参考线的位置:根据测量结果和放线图纸,确定参考线的位置。
参考线应与建筑物外轮廓线平行或垂直,并按照图纸上的比例进行放置。
2.放置参考线:使用测量仪器测量出参考线的具体位置,并在地面上标记出来。
可以使用铁钉或彩色线绳等方式放置参考线。
3.校准放线的准确性:在放置参考线后,使用测量仪器检测参考线的准确性。
确保参考线与建筑物外轮廓线的距离和角度等符合设计要求。
四、施工过程管理1.监督施工人员按照参考线进行施工:在施工过程中,监督施工人员按照参考线进行施工,包括墙体砌筑、门窗安装等工作。
确保施工质量符合设计要求。
2.定期检查放线的准确性:在施工期间,定期检查放线的准确性,防止参考线被移动或损坏。
如发现问题,及时进行修复或重新放线。
3.处理施工中出现的偏差:如果在施工过程中出现偏差,及时处理。
可以通过重新放线、调整施工方法等方式纠正偏差,确保施工质量。
五、施工完成后的测量工作1.进行建筑物内部测量:在住宅建设完成后,进行内部测量,包括房间的尺寸、门窗的位置等。
确保施工结果与设计要求一致。
2.生成测量报告:根据测量结果,生成测量报告。
高层住宅项目测量放线施工方案一、工程概况本高层住宅项目位于_____,总建筑面积为_____平方米,由_____栋高层住宅楼组成。
建筑物高度在_____米至_____米之间,结构形式为_____。
二、编制依据1、本项目的施工图纸及相关设计文件。
2、《工程测量规范》(GB 50026-2020)。
3、《建筑变形测量规范》(JGJ 8-2016)。
4、业主提供的测量控制点成果资料。
三、施工准备1、技术准备熟悉施工图纸,掌握建筑物的各种尺寸和标高。
编制测量放线施工方案,并向施工人员进行技术交底。
校验测量仪器,确保其精度符合要求。
2、人员准备成立专业测量小组,由_____名测量工程师和_____名测量员组成。
测量人员必须经过专业培训,具备相应的资格证书。
3、仪器准备配备全站仪_____台、水准仪_____台、激光铅垂仪_____台、钢尺_____把等测量仪器。
所有测量仪器在使用前必须进行校验,合格后方可使用。
4、现场准备清理施工现场,确保测量通视良好。
根据业主提供的测量控制点,在施工现场布设测量控制网。
四、测量控制网的建立1、平面控制网的建立以业主提供的控制点为依据,采用全站仪进行测设。
控制点应选在通视良好、便于保存、不易被破坏的地方。
控制点之间应形成闭合导线,经过平差计算,确定各控制点的坐标。
2、高程控制网的建立以业主提供的高程控制点为依据,采用水准仪进行测设。
控制点应均匀分布在施工现场,且不少于_____个。
控制点之间应进行往返测量,闭合差应符合规范要求。
五、基础工程测量放线1、土方开挖测量放线根据设计图纸和控制网,放出基础开挖边线。
开挖过程中,定期测量基底标高,防止超挖。
2、基础垫层测量放线在垫层上弹出基础中心线、边线和柱位线。
测量垫层标高,控制垫层平整度。
3、基础钢筋绑扎测量放线测量基础钢筋的位置和标高,确保钢筋位置准确。
放出柱插筋的位置,保证插筋垂直、位置准确。
4、基础模板安装测量放线测量模板的垂直度和标高,调整模板位置。
高层住宅工程测量放线施工方案前言在高层住宅工程中,测量放线是十分重要和必要的一个环节。
测量放线的质量直接关系到施工质量的高低,所以需要在工程施工之前,认真制定好科学严谨的工程测量放线方案,确保测量放线的精度和全面性,降低工程质量事故的发生率。
本篇文档将从以下几个方面出发,介绍高层住宅工程测量放线施工方案:•工程测量放线的目的和意义•工程测量放线的前期准备•工程测量放线的具体操作方法•工程测量放线后的数据处理与结论工程测量放线的目的和意义在高层住宅工程施工过程中,是需要进行工程测量放线的。
主要目的是根据设计图纸上的图形,通过实地测量和放线,确定建筑物的具体位置和高度等数据,作为工地施工的基础依据。
同时,工程测量放线还能够控制建筑物的尺寸,保证施工的准确性和稳定性。
因此,工程测量放线是施工过程中非常重要的一个环节。
只有通过科学严谨的工程测量放线,根据设计图纸进行准确地测量和放线,才能确保施工结果的高质量。
工程测量放线的前期准备在进行工程测量放线之前,需要进行一系列的前期准备,包括测量仪器、布置基准点和基准面等的准备工作。
首先需要准备好测量仪器,例如级别规、平板、三角尺、经纬仪等。
这些测量仪器要在使用前进行校准,并保证其精度和稳定性。
其次,需要布置好基准点。
基准点是放线的起点和终点,测量的准确性和稳定性会直接受到基准点的影响。
因此,需要选择稳定的地面或者建筑物来布置基准点,并保证基准点具有良好的牢固度和稳定性,以确保放线的准确性。
同时,需要准备好基准面。
基准面是放线的基础依据,需要选择水平、平整、坚硬的基准面,并在使用前进行清洗,以确保测量放线的精度和准确性。
工程测量放线的具体操作方法在进行工程测量放线时,需要根据设计图纸,根据具体的建筑物形态和结构特点来进行放线。
具体的操作过程主要包括以下几个环节:线路测量首先需要在基准面上布置好基准点,并用经纬仪等测量仪器进行基准点的坐标测量。
然后,根据设计图纸上的具体尺寸和线路要求,使用级别规等测量仪器进行线路的放线和测量。

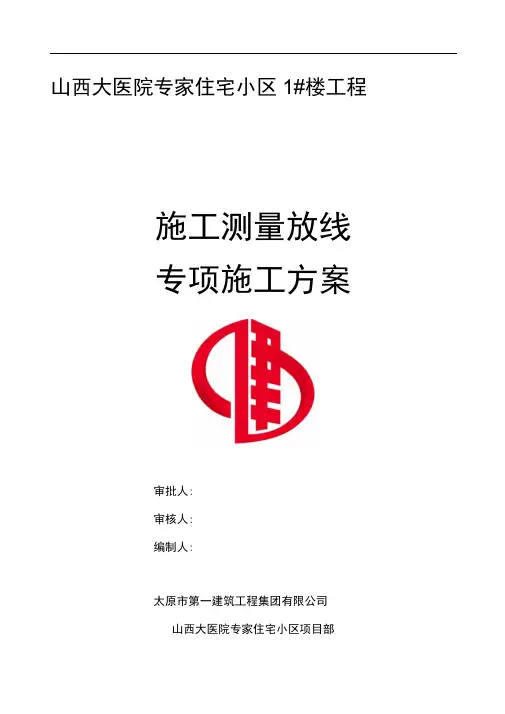

山西大医院专家住宅小区1#楼工程施工测量放线专项施工方案审批人:审核人:编制人:太原市第一建筑工程集团有限公司山西大医院专家住宅小区项目部二O一三年三月一日山西大医院专家住宅小区1 号楼工程项目施工测量专项方案1、工程概况1.1 、编制依据1.1.1 《建筑工程施工测量规程》1.1.2 甲方提供的绝对高程点为778.886 ,确定时间2013年3月1日(建设、施工、监理、规划方共同确定楼座西南角配电室旁边为水准点,该水准点相对于新建高层住宅楼± 0.000 低1.914m(± 0.000 绝对高程为780.80);楼座定位时间:2013 年3月1由甲方、监理施工单现场共同确定并签字确认。
1.1.3 工程施工图纸与有关文件。
1.1.4 施工组织设计1.2 、工程概况:本工程建设地点位于太原市长治路与龙城北街交叉口,南临龙城北街,北临荣军南路,东临长治路, 工程为住宅小区1#楼、2#楼、3#楼、4#楼及地下车库,建筑面积大约115237 m2o1.2.1、本工程1#楼为地下二层,地上三十层,地下车库为一层。
1.2.2、本工程的人防工程设在地下二层,为甲类核六级常六级人防物质库,防化级别为丁级,设置各楼一个防护单元。
1.2.3、墙体工程:地下部分填充墙为蒸压粉煤灰砖,用M10 砂浆砌筑,厚度为 1 20、 1 80、240 ,除特殊标注外,轴线居中;地上部分非承重填充墙采用200、100厚加气混凝土砌块,用M5砂浆砌筑,砌块干容重为600kg/ 立方,除特殊标注外,轴线居中,厚度为100 时,采取加筋措施;卫生间处为100厚GRC轻质隔墙板(非石膏),加气混凝土砌块,蒸压灰烧结空心砖,非承重墙与楼地面交接处应在墙底部做导墙,导墙采用C20细石混凝土,高度应不小于200mm并与墙体同宽;管道井处为100厚加气混凝土砌块,用M5砂浆砌筑,墙内壁随砌随用20厚1:3水泥砂浆抹平,所有管道井检修门下设120高门坎。
INSERT YOUR LOGO高层住宅楼测量放线施工方法通用模板Management of all operations in the behavior and management, and require members to abide by the rules or guidelines, so as to play the role of the company team, get the trust of partners, win business opportunities.撰写人/风行设计审核:_________________时间:_________________单位:_________________高层住宅楼测量放线施工方法通用模板使用说明:本管理规范文档可用在标准化管理中规范所有操作的行为和管理,并要求成员一起遵守的规章或准则,从而发挥公司团队的作用,得到合作伙伴的信任,赢得商业机会。
为便于学习和使用,请在下载后查阅和修改详细内容。
高层住宅楼测量放线施工方法本工程主要由塔楼和地下室工程组成,建筑布局不规则,所以测量工作任务重,测量工作是控制工程质量的重要一环,在施工前,必须编制详细的测量施工方案。
1、测量准备(1)及时与建设单位办理测量资料交接手续,并对规划定位桩、红线桩和水准点进行复测和核准。
(2)对照总图进行现场勘察,了解待建工程与相邻建筑物的关系,根据施工图纸和工程结构特征确定平面控制网和高程控制的形式。
(3)校核施工图轴线尺寸和细部尺寸。
(4)对进场的测量仪器设备进行检定,确保测量数据的准确。
(5)配备持证上岗的测量人员和验线人员,并对其进行技术交底。
2、平面控制网的建立(1)建筑物平面控制网建立:根据总平面图建立建筑物矩形平面控制网。
1)平面网的布设:平面布置遵循先整体后局部,高精度控制低精度的原则。
选点在通视条件良好,安全,易保护的地方,桩位必须用混凝土保护。
工程简述本工程地下车库层高5.25米,一层公建层高4.9米;标准层层高3.3米,建筑最高75米,剪力墙结构;建筑物高度大,功能齐全,平面布局合理,需建立一个高精度的测量控制网来满足施工要求。
测量复核测量人员进驻施工现场后,首先向业主索要永久性平面和高程控制基准点或红线点,并立即检核基准点的正确性,联合监理工程师对其进行复测;再依据现场总平面图,建筑结构平面图,以及现场踏勘情况实施控制网的测量。
总平面控制网的建立为了整个施工区的受控,提高施工的质量、进度、精度、便利等各方面的需要,防止原始基准点的丢失、破坏,根据业主提供的原始城市控制点,在整个施工区布设总平面施工控制网,根据整个建筑群体的特点,需要建立服务于全施工区的总的测量平面控制网,将各个施工区的控制点层层受控。
首先,通过业主提供的基准点,引测现场总平面控制网。
由于整个施工现场分5个单体,建筑物的平面尺寸比较大,对整个建筑物的控制利用原始城市控制点无法实现,布设现场总平面控制网对整个建筑物的平面控制有相当重要的作用,既能保证建筑物轴线引入,又能在精度方面保证满足规范要求,从而使整个建筑物受控。
在布设总平面控制网时,根据建筑物的特点,将总平面控制点布设在和建筑物周线平行和垂直的部位,以便在施工过程中将总平面控制点引入建筑物内部,减少了轴线的投测次数,也减少了因轴线的二次投测造成的误差,从而有效地防止了误差的积累。
其次,以业主提供的基准点为导线起始边,并和布设的总平面控制点连成一闭合导线,用苏-光OTS612全站仪将各导线点进行连测,边长误差2mm/Km,然后利用DJ2经纬仪,精度为2”,进行内角测量,测回数不小于3测回;另外在测量时考虑到大气对楼面的上网点间距的影响,选测量时间一般在凌晨6点到上午10点,并保证做到同时间、同观测方法、同操作者、同台仪器进行测量,消除偶然误差对测量精度的影响。
外业采集各控制点角度、边长,进行内业数据分析,通过城市控制点A、B的坐标计算出控制网各导线点的坐标,用误差原理进行分析各导线点的点位误差,在测量规范允许范围内对产生的误差进行评差处理。
太仓新城碧桂园二期测量放线施工方案编制单位:编制日期:目录一、编制依据规范、规程二、工程概况(一)、总体概况(二)、设计标准三、施工准备四、场区平面控制网的测设(一)、场区平面控制网布设原则及要求(二)、平面控制网的布设五、高程控制网的建立(一)、高程控制网的布设(二)、测设方法六、±0.00 以下施工测量(一)、轴线控制桩的校测(二)、平面放样测量(三)、支立模板时的测量控制(四)、±0.00 以下结构施工中的标高控制七、±0.00 以上施工测量(一)、平面控制测量(二)、高程的传递八、测量技术资料编制、管理九、人员组织及设备配置(一)、人员组织(二)、设备配置十、质量控制(一)、质量过程控制(二)、质量保证体系十一、安全文明施工一、编制依据1、规范《工程测量规范》(GB 50026—93)2、规程(1)《建筑工程施工测量规程》(DBJ 01-21-95)(2)《建筑安装工程资料管理规程》(DBJ 01-51-2003)(3)《建设工程监理规程》(DBJ 01-41-2002)根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求,本着“技术先进,确保质量”的原则,制定本施工测量方案,确保圆满完成本工程的施工测量任务。
二、工程概况1、工程地理位置及周边环境1、太仓碧桂园工程东面靠东亭北路,北面靠江苏中联地毯公司,西临半泾北路,南至郑和东路。
2、本工程外围交通方便,可利用的施工场地狭小,“四通一平”基本完成,已满足施工条件。
3、工程采用钢筋混凝土框剪结构,结构层数多样,设地下室一层,上部为高层建筑。
其中A2标段二期十一号层数为:27层1栋。
2、参建单位建设单位:勘察单位:设计单位:监理单位:施工总承包单位:三、施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的审核,测量定位依据点的交接与校核,测量仪器的检定与校核,测量方案的编制与数据准备,施工场地测量等;1、检查各专业图的平面位置、标高是否有矛盾,预留洞口是否有冲突,及时发现问题,及时向有关人员反映,及时解决。
住宅楼测量控制放线施工方法住宅楼测量控制及放线施工方法1、采用井字型布孔法,从第二层起使用激光铅垂仪进行垂直线控制,引测到楼层之后拉通线弹线放样。
放样采用经纬仪正、倒镜测点,±0.000之后布置激光铅垂测点,中间留两个引测点,以便校核。
2、高程控制以地面稳固处设点作水准基准点,随着楼层的升高,采用悬挂钢尺传递法进行测量,每五层设标高传递点,并通过地面经纬仪验证。
楼层标高用水准仪测量。
3、沉降观测:为基准点引测,该水准点必须坚固稳定。
水准点固定方式见图(见图1)。
沉降观测点按设计要求埋设牢固稳定,能长期保存,观测点上部必须为突出的半球形状或有明显的突出之处,以保证观测点上能垂直置尺,通视条件良好,本工程采用燕尾形观测点(见图2)。
(图1)沉降观测点图(图2)水准点固定示意图1-φ18圆钢2-细石砼回填3-混凝土沉降观测时,应特别注意观测点的首次高程测定,沉降观测点首次观测的高程值是以后各次观测用以进行比较的根据,如初测精度不够或存在错误,不仅无法补测,而且会造成沉降工作中的矛盾现象,因此必须提高初测精度。
,每个沉降观测点首次高程,应在同期进行两次观测后确定。
沉降观测与工程的位移、倾斜和可能出现的裂缝观测必须严格按规范和设计要求定期进行,工程竣工后亦需进行变形观测,以便积累大量资料直至稳定为止。
沉降观测后应及时进行成果处理,并输入电脑进行存档比较。
沉降观测作业中应特别遵守以下规定:观测应在成像清晰、稳定时进行。
仪器离前、后视水准尺的距离要用皮尺丈量,或用视距法测量,前后视距应尽可能相等。
前、后视观测最好用同一根水准尺。
前视各点观测完毕以后,应回视后视点,最后应闭合于水准点上。
目录一、工程概况 (2)二、编制依据 (2)三、测量设备及测量特点 (2)3.1.测量设备 (2)3.2工程施工测量特点 (5)3.3人员安排 (5)四、平面控制网 (6)4.1布网要求: (6)4.2平面控制网布设原则 (6)4.3建筑坐标系的建立 (6)4.4首级平面控制网 (7)4.5二级平面控制网 (7)4.6三级平面控制网 (8)五、高程控制网布设 (9)5.1高程控制网起始依据 (9)5.2高程控制网的布设 (9)5.3标高竖向传递 (9)六、放线管理 (10)6.1主体结构测量定位做法: (10)6.2精细化管理放线要求: (11)七、沉降观测控制 (13)八、施工测量技术要求 (18)九、施工测量管理 (23)9.1测量管理组织机构 (24)9.2测量工程施工质量保证措施: (24)一、工程概况西安融创御园项目整个地块位于西安市莲湖区,整个项目用地北至规划路,东至桃园北路,西南临公共绿地。
项目规划净用地面积为5.088公顷;地块用途性质为居住。
地块南北向最长处约180米,最窄处约65米,东西向长约440米。
本工程总建筑面积约为73225.36平方米,为集住宅、配套商业设施齐全的大型社区。
进场后,业主提供BM1、BM2两个市政基准点。
二、编制依据《工程测量规范》GB50026-2007《建筑工程施工质量验收统一标准》GB50300-2013《建设工程项目管理规范》GB/T50326-2006《全站型电子速测仪检定规程》JJF 1118《光学经纬仪》GB/T 3161《光学经纬仪检定规程》JJG 414《光电测距仪》GB/T 14267《水准仪》GB/T 10156御园项目结构、建筑施工图及图纸答疑等文件本工程施工组织设计三、测量设备及测量特点3.1.测量设备各项目须备齐放线所具备的测量工具以及标识工具,精密仪器必须经过计量检测,合格后方可在施工现场使用;针对精密仪器须建立检测、维护及使用台账进行统一管理。
全站仪经纬仪水准仪激光铅锤仪50m大卷尺线垂墨斗5m小卷尺激光扫平仪棱镜塔尺铅笔耐久测量设备登记台账序号设备名称设备型号编号检验日期检验状态合格证编号责任人备注所有精密仪器必须经过计量检测,合格后才允许在施工现场使用建议测量仪器台账统一管理,定期维护与保养本工程测量定位主要采用RTS632B全站仪1台、DT202C电子经纬仪1台、 DS32水准仪4台;根据业主提供的坐标点和图纸进行施工放样。
本工程采用直角坐标法进行平面放样。
序号器具名称型号规格数量器具用途1 电子全站仪RTS632B 1 轴线、楼型控制放线2 电子经纬仪DT202C 1 墙、柱、梁定位放线3 钢卷尺5m/10m/50m 90/30/9 定位放线4 水准仪DS32 4 标高控制5 垂直仪WILD 2 垂直投点6 托线板2000×150×1236 砖墙面、楼地面垂直度控制7 塞尺36 墙面、楼地面垂直水平控制8 回弹仪HT225S 1 混凝土强度测试9 稠度仪 1 测试砂浆稠度10 天平200g 1 测试砂浆比重3.2工程施工测量特点3.2.1由于本工程建筑层数较多,属高层建筑,结构竖向偏差直接影响工程受力和外观质量,故施工测量中要求竖向投测精度高,所用仪器和测法要适应结构类型、施工方法和场地条件。
3.2.2由于建筑平面、立面造型复杂,故要求测量放线方法能因时、因地制宜,灵活适应,并需配备相适应的专用仪器和采取必要的安全措施。
3.2.3由于建筑工程量大,为保证工程的整体性和各局部施工的精度要求,在开工前先测设足够精度的场地平面控制网和标高控制网。
控制网点在整个施工期间能准确、牢固地保留至工程竣工。
3.2.4由于天气的变化、材料受力变形及地基的下沉等影响,在施工测量中,就必须根据有关的规律预估和预留变形量。
如测设标高时,应预留结构下沉;在控制建筑物垂直度时,应考虑日照变形的影响等等3.2.5在施工期间要按规范与设计图要求进行必要的环境的变形监测和建筑物本身的变形观测,竣工之后由建设单位负责继续观测。
3.2.6施工测量要与监理等各方面密切配合,制定切实可行的与施工同步的测量放线方案。
测量放线时严格遵守施工放线的工作准则。
每步都检验与校对。
3.3人员安排放线专职人员。
四、平面控制网平面控制网分三级布设:一级控制网为业主提供的平面控制点(至少二个);二级控制网为基坑边提供外控依据的主控轴线点;三级控制网即为建筑轴线网。
4.1 布网要求:4.1.1 先整体、后局部,高精度控制低精度。
4.1.2依据设计总平面图、现场施工平面布置图布设。
4.1.3控制点选在通视条件良好、安全、易保护的地方。
4.1.4平面控制网的精度符合规范相应要求。
4.1.5形成有机整体。
4.2平面控制网布设原则4.2.1平面控制遵循先整体、后局部,高精度控制低精度的原则。
4.2.2布设平面控制网根据建筑设计总平面图和施工总平面布置图。
4.2.3控制点选在通视条件良好、安全、易保护的地方。
4.2.4控制点必须用混凝土保护,需要时用钢管进行围护,用红油漆作好标记。
4.3建筑坐标系的建立4.3.1控制点的建立先用RTS632B全站仪根据平面控制网放出建筑物轴线,并在场地上做好轴线控制点,并定期(二星期左右)复测一次。
控制点的做法为用2m长钢管打入地下,地面上留200mm,上焊铁板并在铁板上划十字线。
并在控制点外砌500mm高砖墙,中间浇捣素混凝土至控制点面并在砖墙上加盖,防止垃圾等杂物进入。
4.3.2控制网加密和施工放线垫层施工完成后,要根据施工控制网精确测定建筑物位置,并进行控制网加密,各轴线交点要以红三角作标记,要求轴线间距、线垂直角必须附合规范要求。
4.3.3轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。
为满足控制网的精度要求,测量仪器采用RTS632B电子全站仪,一测回测角,二测回测边。
测量时,严格按规程中水平角度观测和光电测距的技术要求来进行。
4.4首级平面控制网依据业主提供的城市测量平面控制点和建筑物的平面定位图,采用全站仪测设和校核,结合现场情况,采用符合导线测量方法,建立首级平面控制网(见图4.4)注:图中BM1、BM2为市政Ⅱ级测量控制点。
图4.4一级控制网示意图4.5二级平面控制网以首级平面控制网依据,平面控制点设置在施工现场围墙内基坑边,为三级网的恢复提供基准,同时也可直接引用该级控制点测量(见图4.5)。
图4.5二级控制网示意图(○表示二级控制点)4.6三级平面控制网三级平面控制网以二级平面控制网为依据,用于楼层控制轴线的测放。
根据结构形式,按地上、地下分开布置。
4.6.1地下部分三级平面控制网采用外控法投测(见图4.6.1);图4.6.1地下结构三级控制网示意图4.6.2地上结构控制网测设采用内控法投测(见图4.6.2)。
图4.6.2主塔楼测量控制点布置图五、高程控制网布设5.1高程控制网起始依据高程控制网依据甲方提供场区内高程控制基点测设。
5.2高程控制网的布设根据地下工程与上部结构工作分段进行的特点,高程控制网分段测设,但为了保证标高精度一致,要及时进行复测。
考虑到施测方便,高程控制网,拟布设在基坑边上。
为了便于施测及校核,每段布设2~3个控制点。
在控制点的设置位置,用清水冲刷掉墙面浮土,薄抹一层水泥砂浆,做成一块10cm×10cm的平整竖平面,在该竖平面上涂上红色“ ”标志,并在旁侧注明相对标高。
5.3标高竖向传递标高传递在现场场地质比较稳定且安全可靠的地方,埋设三个标高基准点,具体埋设位置由现场施工人员会同甲方、监理方踏勘选定。
现场标高基准点埋设后,使用S2级水准仪,在指定的水准点上,按国家II等水准测量精度要求,以闭合水准路线法引测一地基准点上,其闭合差应小于±5√n mm(n为测站数)。
楼层的标高传递采用沿结构外墙,边柱或电梯间向上竖直进行,为便于各层使用和相互校核,至少由三处向上传递标高。
先用水准仪根据统一的±0.000水平线在各向上传递处准确测出相同的起始标高线,然后用钢尺沿竖直方向向上量至施工层,并画出正米数的水平线,各层的标高线均由各处的起始标高线向上直按量取,高差超过一整钢尺时,在该层精确测定第二条起始标高线作为再向上传递的依据,最后将水准仪安置到施工层收测由下面传递上来的各水平线,误差控制在±3mm以内。
在各层抄平时以两条后视水平线什么样校核。
H2=H1+ b1+a2-a1-b2 公式(1)其中:H1——首层基准点标高值;H2——待测楼层基准点标高值;a1——S1水准仪在钢尺读数;a2——S2水准仪在塔尺读数;b1——S1水准仪在钢尺读数;b2——S2水准仪在塔尺读数。
为保证高程传递的精度,采取以下基本措施:(1)仪器观测尽量做到前后视线等长;(2)所用钢尺经过计量检定且固定使用;(3)当从±0.000以上向上量取时,要用规定的拉力且加上尺长和温度修正;(4)上、下司尺员事先要碰头交底,做到心中有数,配合默契。
(5)在结构施工到一定高度后,应重新引测相应的结构标高,以保证高层建筑的质量要求。
六、放线管理6.1主体结构测量定位做法:为了满足精度要求,在楼板上预留孔洞(避开柱梁)使能在上、下贯通且互相通视的位置设置内控点。
作为楼层平面放线和投测轴线的依据。
内控点设在一层楼面上,共四点,以一块150mm×150mm×10mm的铁板作为标志,在浇筑一层楼面混凝土时埋设固定好,然后用电子全站仪精确测定其位置并刻上十字丝表示点位,以后各层面预留200mm×200mm孔洞、随着结构每升高一层,将垂直仪架设在底层内控点上,经过中整平后打开电源开关,由望远镜向天顶垂直方向发出激光,并通过在楼板上事先预留好的孔洞投射到接收靶上(接收靶用半透明有机玻璃制成),由靶旁标点员用水笔或玻璃铅笔标出靶上的光斑中心。
由于始终以底层内控点为投测依据,不仅避免了逐层向上投测易产生的累计误差,而且由垂直仪设在底层室内,各种振动干扰相对较少,又不受大风、强光等气候因素影响,因此仪器稳定、操作简便、精度可靠(铅直精度可达1/20000以上)。
只是实测时要采取必要的保护措施防止落物击伤仪器。
得到投测点位后,将全站仪搬到楼层投测点上,先个别设站检测其相应的边长及水平角。
经检测点位满足精度要求后,据此投测点按极坐标完成所在层面上的定位放样。
其他各层参照上述方法放样,测设完毕,各层楼面预留孔洞用盖板上以保安全。
结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测;结构墙体内预埋线盒采用结构控制线、结构50cm线做精确定位;模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位。
