基坑定位和测量放线施工方案基坑定位和测量放线是建筑工程施工中至关重要的环节，它直接关系到建筑结构的安全和整体施工进度。
合理的放线方案是施工的基础，本文将就基坑定位和测量放线的施工方案进行探讨和总结。
一、前期准备工作在进行基坑定位和测量放线之前，必须进行充分的前期准备工作，包括以下内容：1.调研分析：对工程场地进行全面的调研分析，了解场地地形、土质情况、地下管线等情况，为后续施工做好准备。
2.设计方案：根据工程设计图纸，确定基坑位置、尺寸等关键参数，制定放线施工方案。
3.技术人员培训：培训相关技术人员，确保他们熟练掌握测量仪器的使用方法和基坑定位的技术要点。
二、基坑定位基坑定位是基坑施工的第一步，正确的定位工作将为后续的施工奠定基础。
基坑定位的具体步骤如下：1.实地勘测：根据设计图纸，确定基坑的四个角点坐标，然后在现场进行实地勘测，确定基坑边界线。
2.放线：采用放线桩或者激光放线仪器，按照设计要求在地面上放置放线桩，确定基坑的位置和边界。
3.检查确认：在放线完成后，要对放线结果进行检查确认，确保没有误差，基坑位置准确无误。
三、测量放线测量放线是在基坑定位的基础上进行的，其目的是确定基坑内部结构的位置和尺寸。
测量放线的步骤如下：1.测量坑底高程：首先需要测量基坑底部的高程，以确定后续的工作高度。
2.确定支护结构位置：根据设计图纸要求，在基坑内部测量出支护结构的位置和尺寸，包括支撑墙、支撑柱等。
3.监测基坑变形：在支护结构施工过程中，需要对基坑的变形进行实时监测，及时调整支护结构。
4.最终验收：测量放线完成后，要进行最终验收，保证基坑结构的位置和尺寸符合设计要求。
四、总结基坑定位和测量放线是建筑工程中至关重要的环节，正确的施工方案和操作流程将为施工工作的顺利进行提供保障。
在实际施工中，要根据具体情况灵活应对，确保基坑施工的顺利进行。
测量放线及工程定位专项施工方案
1. 工程概述
本工程旨在实现放线和工程定位的精确测量，为后续施工工作提供准确可靠的
基础数据支持。
通过科学合理的施工方案，保证工程施工顺利进行，确保工程质量。
2. 施工准备
2.1 人员配备
本次施工需要具备一定测量经验和技能的测量工程师及技术人员，确保测量精
确可靠。
2.2 设备准备
准备全站仪、测距仪、放线棚、锤子、插杆、标尺等测量工具，并保证设备准
确性和完好性。
3. 施工方案
3.1 放线测量
1.确定测量起点和终点，采用三角定位法或激光测距法进行放线。
2.放线过程中应注意线路的直线性和平整性，避免受到外界干扰。
3.测量放线后应进行核对，确保放线数据准确无误。
3.2 工程定位
1.根据工程图纸确定测量点位置，采用全站仪进行测量。
2.设置测量基准点，确保测量数据的准确性和一致性。
3.对工程定位数据进行处理和分析，提供给施工人员参考。
4. 施工注意事项
1.施工过程中应注意安全第一，严禁越界作业和疏忽大意。
2.施工人员应遵守规范操作流程，确保数据准确性。
3.如遇到问题应及时与工程负责人或测量工程师沟通，协商解决方案。
5. 施工总结
通过本次测量放线及工程定位专项施工，实现了工程测量的准确性和可靠性，
为后续工程施工提供了关键数据支持。
同时，也提高了施工效率和质量，达到了预期的工程目标。
以上为测量放线及工程定位专项施工方案，希朿能为实际工程施工提供参考和借鉴。

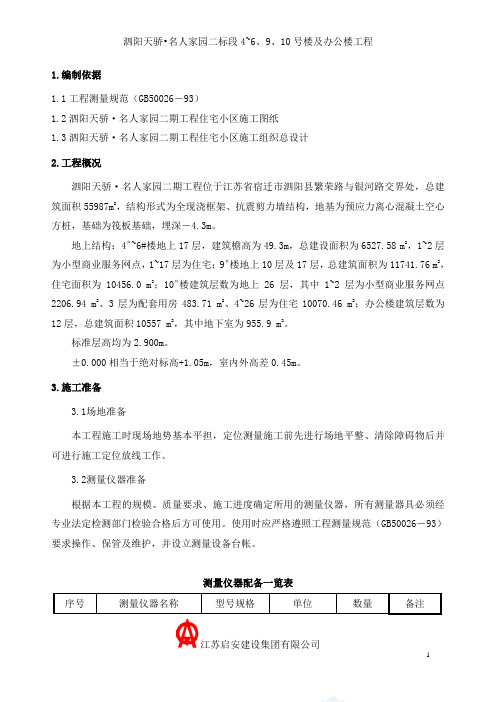

1.编制依据1.1工程测量规范（GB50026－93）1.2泗阳天骄·名人家园二期工程住宅小区施工图纸1.3泗阳天骄·名人家园二期工程住宅小区施工组织总设计2.工程概况泗阳天骄·名人家园二期工程位于江苏省宿迁市泗阳县繁荣路与银河路交界处，总建筑面积55987m2，结构形式为全现浇框架、抗震剪力墙结构，地基为预应力离心混凝土空心方桩，基础为筏板基础，埋深－4.3m。
地上结构：4＃~6#楼地上17层，建筑檐高为49.3m，总建设面积为6527.58 m2，1~2层为小型商业服务网点，1~17层为住宅；9＃楼地上10层及17层，总建筑面积为11741.76 m2，住宅面积为10456.0 m2；10＃楼建筑层数为地上26层，其中1~2层为小型商业服务网点2206.94 m2、3层为配套用房483.71 m2、4~26层为住宅10070.46 m2；办公楼建筑层数为12层，总建筑面积10557 m2，其中地下室为955.9 m2。
标准层高均为2.900m。
±0.000相当于绝对标高+1.05m，室内外高差0.45m。
3.施工准备3.1场地准备本工程施工时现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。
3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。
使用时应严格遵照工程测量规范（GB50026－93）要求操作、保管及维护，并设立测量设备台帐。
测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1 光学经纬仪J台 222 自动安平水准仪DZS3－1 台 250m 把 2 3钢卷尺4 5mm 把 55 塔尺5m 把 23.3 技术准备3.3.1施测组织1)本项目部特派专业测量人员成立测量小组，根据建筑施工图建施-01提供的坐标点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。
建筑工程定位和测量放线测量内容技术施工方案建筑工程的定位和测量是建筑施工的重要环节之一，它直接影响到建筑物的质量和准确性。
本文将从定位和测量放线两个方面，探讨建筑工程定位和测量的内容和技术施工方案。
一、定位建筑工程的定位是指确定建筑物在地面上的位置和方位。
定位的目的是为了确保建筑物的布局与设计图纸一致，以及满足建筑物周围环境和规划要求。
1.1测量控制网的建立在建筑工程定位中，首先需要建立一个测量控制网，作为后续测量的基准。
控制网一般由边界控制线和主控制线组成，边界控制线用于确定建筑物的边界，主控制线用于确定建筑物主体的位置和方位。
1.2标志物的设置在建筑工程定位中，需要在建筑物边界和主体上设置一些标志物，以便后续的测量和放线工作。
标志物包括测量桩、石墩、引线桩等，它们应符合国家测绘标准，具有良好的稳定性和耐久性。
二、测量放线测量放线是根据设计图纸进行实地测量，将建筑物在地面上标出具体位置和方位的过程。
它是建筑工程的重要环节，是建筑物具体实施的基础。
2.1基础测量基础测量是建筑工程测量的第一步，它是为了确定建筑物的准确位置和坐标。
基础测量包括水平测量和高程测量两个方面。
水平测量通常采用全站仪进行，通过测量控制点的水平坐标，确定建筑物的准确位置和方位。
高程测量通常采用水准仪进行，通过测量控制点的高程，确定建筑物的准确高度和地形。
2.2结构放线结构放线是根据设计图纸，将建筑物的结构要素标出在地面上的过程。
主要包括平面放线和立面放线两个方面。
平面放线主要是将建筑物的平面要素标出在地面上，包括建筑物轴线、墙体线、柱子位置等。
它通常采用全站仪进行测量，通过控制点的坐标，确定建筑物平面要素的具体位置和方位。
立面放线主要是将建筑物的立面要素标出在地面上，包括楼板高度、梁高、柱高等。
它通常采用水准仪进行测量，通过控制点的高程，确定建筑物立面要素的具体高度和位置。
2.3设备放线设备放线是将建筑设备和管道的位置标出在地面上的过程。
土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环，它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例，详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点：首先根据工程图纸确定需要放线的位置和方向，并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件，通常选择建筑物角点或者标志物。
2.测量仪器和设备准备：根据工程的要求和精度要求选择合适的测量仪器和设备，例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备：将工程图纸进行放大和标注，使其便于测量放线。
1.控制点的测量：首先利用全站仪或者GPS等仪器测量控制点的坐标，并标注在图纸上。
控制点的测量需要有两个以上的点来确定，通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量：根据工程图纸上的要求，选取需要放线的位置和方向，利用全站仪进行定位点的测量。
放线的位置要符合设计要求，方向要与地理方位相符，可以通过磁针进行校正。
3.放线方式选择：根据土建工程的不同特点和要求，选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线，确保放线的准确性。
4. 放线精度的控制：根据工程的要求和精度要求，控制放线的精度。
一般情况下，放线精度应控制在±5mm以内，可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例，介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点：选取了建筑物四个角点作为控制点，确保了测量的稳定性和准确性。
2.测量仪器和设备准备：选用了高精度全站仪、水平仪和测距仪等测量仪器，并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备：对工程图纸进行了放大和标注，方便后续的测量和放线。
4.控制点的测量：利用全站仪对控制点进行测量，得到了控制点的坐标，并标注在图纸上。
工程定位测量放线方案一、引言工程定位测量是工程施工中不可缺少的一环。
它是将设计图纸上的线路、点位及建筑物位置等准确的映射到施工现场上的一项重要工作。
放线是工程定位测量的重要环节，它直接影响到后续施工的准确性和效率。
因此，合理并严谨的放线方案是确保工程施工质量的关键。
本文将结合工程实践，从放线的目的、原则、工具、程序、注意事项等方面，对工程定位测量放线方案进行详细阐述。
二、放线的目的1. 确保施工的准确性：放线是将设计图纸上的线路、点位映射到实际施工现场上的过程，通过放线，可以保证施工的准确性，防止施工过程中出现偏差，保障工程质量。
2. 提高施工效率：通过放线，可以直接在施工现场上对建筑物的位置、线路等进行标识，为施工人员提供了明确的指引，提高了施工的效率。
3. 为后续工序提供依据：放线完成后，可以为后续的土建施工、设备安装、管线敷设等工序提供准确的基准，保证后续工序的顺利进行。
三、放线的原则1. 准确性原则：放线必须准确、精细，按照设计要求进行，并符合实际情况。
2. 布设原则：放线时应合理地确定放线方向和范围，以使其在施工过程中起到最大的作用。
3. 可靠性原则：放线点应布设在地势平坦、土质坚实、易于保持平整状态的地方，以确保放线的稳定性。
4. 经济性原则：在放线时尽可能减少工时、材料和人力，以确保放线成本的控制。
四、放线工具1. 放线标尺：用于测量距离。
2. 粉笔或荧光粉：用于在地面上做标记。
3. 测距仪：用于测量距离或点位的高程。
4. 大地坐标仪：用于获取放线点的大地坐标信息。
5. 三角架、水平仪：用于放线点的校正和水平检测。
五、放线程序1. 准备工作：根据设计图纸确定放线的起点、终点以及放线点，选择合适的放线工具并进行检测和校准。
2. 测量点的基准：根据设计图纸确定放线点的大地坐标信息，并将其记录在放线记录册上。
3. 放线：根据设计图纸上的距离、角度、高程等数据，使用放线工具进行放线。
4. 校验：放线结束后，使用测距仪、水平仪等工具对放线的准确性进行校验。
工程定位测量及放线方案一、前言随着现代工程建设的日益复杂和精细，工程定位测量及放线成为工程测量的重要环节。
工程定位测量及放线作为保证工程建设质量的重要手段，其准确性直接影响着工程的施工质量和工程的整体效果，因此需要采用科学的方法和合理的方案进行实施。
本文将结合实际工程案例，从测量技术、放线手段、设备选择、施工流程等方面进行详细说明，以期为工程定位测量及放线提供合理可行的方案。
二、测量技术1.全站仪测量技术：全站仪是一种高精度的测量仪器，其高度测量精度和测量范围广泛的特点，使其成为工程定位测量中常用的仪器之一。
全站仪测量技术具有测量快速、精度高、误差小等优点，可以满足工程建设的测量需求。
2.DGPS测量技术：差分全球定位系统(DGPS)是一种高精度的定位测量技术，其利用多个GPS基站进行数据处理，实现高精度的定位测量。
DGPS测量技术在工程定位测量中可以满足高精度、长距离、复杂环境的测量需求。
3.激光测距仪测量技术：激光测距仪是一种测距精度高、测量速度快的测量仪器，其广泛应用于工程定位测量中。
激光测距仪测量技术适用于短距离、室内外等多种环境下的测量需求。
以上测量技术可以根据工程实际需求进行灵活选择，结合现代化测量技术和仪器设备，可以保证工程定位测量的准确性和可靠性。
三、放线手段1.地面放线：地面放线是一种常用的放线手段，其通过在地面上进行临时标记、划线等方式，实现放线的目的。
地面放线的优点是操作简单、成本低廉、适用范围广泛，是工程定位测量中常用的放线手段之一。
2.激光放线：激光放线是一种高精度、快速、自动化的放线手段，其通过激光测距仪、激光标记仪等设备实现放线的目的。
激光放线可以适用于长距离、复杂环境等工程定位测量中的放线需求。
3.GPS放线：全球定位系统(GPS)是一种高精度的定位系统，其通过卫星信号进行定位测量，实现放线的目的。
GPS放线适用于大范围、长距离的工程定位测量，具有快速、精度高的特点。
定位和测量放线施工方案及技术措施[ 1 ]定位和测量放线施工方案[ 1.1 ]定位和测量放线工程施工组织[ 1.1.1 ]施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核，以保证基准点的稳定性与可靠性。
[ 1.1.2 ]测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。
在点位布设时充分考虑流水施工段测量的方便性。
[ 1.1.3 ]测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。
[ 1.2 ]平面轴线控制网测设方法[ 1.2.1 ]平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。
[ 1.2.2 ]轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。
目录定位和测量放线施工方案 (2)第一节测量基本要求 (2)第二节平面控制网布设 (3)第三节高程控制网布设 (4)第四节基础测量 (5)第五节主体结构测量 (6)第六节装修测量 (7)第七节钢结构测量控制 (8)第八节验线 (15)第九节质量保证措施 (16)第十节安全保证措施 (16)定位和测量放线施工方案第一节测量基本要求1.施测原则1）严格执行测量规范，遵守先整体后局部的工作程序。
先确定场区平面控制网，以此为依据，建立轴线控制网，进行各局部轴线的定位放线。
2）严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
3）定位工作执行自检、互检合格后再报验的工作制度。
4）测量方法要简捷，仪器使用要熟练，在满足需要的前提下，力争做到省工省时省费用。
5）明确为工程服务、按图施工、质量第一的宗旨；紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2.测量准备工作1）设计图纸的审核（1）总平面图的审核。
（2）建设用地红线桩点（界址点）坐标与角度、距离是否对应。
（3）建筑物定位依据及定位条件是否明确、合理。
（4）建筑群的几何关系。
（5）首层室内地坪设计高程及有关坡度是否合理、对应。
（6）建筑施工图的校核。
（7）建筑物各轴线的间距、夹角和几何关系。
（8）建筑物平、立、剖面及节点大样图的轴线尺寸。
（9）各层标高（相对高程）与总平面图中的有关部分是否对应。
（10）结构施工图的校核。
（11）核对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度、楼板厚度等）。
（12）以轴线图为准。
对比基础、非标准层及标准层之间的轴线关系。
（13）对照建筑图，核对两者相关部位的轴线、尺寸、标高是否对应。
（14）设备施工图的校核：对照建筑、结构施工图，核对有关设备的轴线、尺寸及标高是否对应。
核对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致。
2）测量仪器的选用（1）检定测量设备的检定由公司材料设备部负责，由专人送技术监督局检定。
定位和测量放线施工方案1. 引言定位和测量在建筑施工中属于非常重要的环节，尤其是在放线施工过程中更是必不可少的步骤。
准确的放线施工方案能够确保施工的精度和质量，减少误差和疏忽带来的风险。
本文将介绍定位和测量放线施工方案的根本原那么和步骤，以及需要注意的问题。
2. 方案设计2.1 确定坐标系在进行定位和测量放线施工之前，需要先确定一个坐标系。
常用的坐标系包括全站仪坐标系、工程坐标系等。
根据实际情况选择适合的坐标系，确保施工过程的一致性和准确性。
2.2 确定基准点基准点是定位和测量放线的起点，一般选择在工地的固定地点，如角点、墙边等。
选择基准点时需要考虑到其稳定性和易辨识性，以便后续的放线工作可以基于该点进行计算和测量。
2.3 线路布置线路布置是定位和测量的重要步骤，其目的是确定放线的路径和方向。
根据施工图纸和设计要求，确定需要放线的点位和线路，并使用测量工具〔如全站仪、测量尺等〕进行测量和标记。
3. 测量方法3.1 使用全站仪全站仪是一种高精度的测量仪器，可以同时进行距离、角度和高差的测量。
使用全站仪进行测量时，需要设置好测量参数和目标点，在测量过程中保持稳定和准确。
3.2 使用测量尺测量尺是一种常见且简便的测量工具，适用于一些简单的测量任务。
在使用测量尺进行测量时，要保持尺子的水平和直立，减小误差的发生。
3.3 使用放线仪放线仪是专门用于放线工作的工具，可以通过拉线或发出激光等方式进行放线。
使用放线仪进行放线时，要注意保持仪器的稳定和准确，防止产生误差。
4. 考前须知4.1 系统校验在进行定位和测量放线之前，需要对测量仪器进行系统校验，确保仪器的准确性。
校验的内容包括校正仪器的误差、检查仪器的状态等。
4.2 数据记录在进行定位和测量放线时，要及时记录测量数据，并进行标注。
记录的内容包括测量的位置坐标、测量的误差等，以备后续的施工和验收。
4.3 现场环境定位和测量放线时，需要考虑现场的环境因素对测量的影响。
1.编制依据1.1工程测量规范（GB50026－93）1.2泗阳天骄·名人家园二期工程住宅小区施工图纸1.3泗阳天骄·名人家园二期工程住宅小区施工组织总设计2.工程概况泗阳天骄·名人家园二期工程位于江苏省宿迁市泗阳县繁荣路与银河路交界处，总建筑面积55987m2，结构形式为全现浇框架、抗震剪力墙结构，地基为预应力离心混凝土空心方桩，基础为筏板基础，埋深－4.3m。
地上结构：4＃~6#楼地上17层，建筑檐高为49.3m，总建设面积为6527.58 m2，1~2层为小型商业服务网点，1~17层为住宅；9＃楼地上10层与17层，总建筑面积为11741.76 m2，住宅面积为10456.0 m2；10＃楼建筑层数为地上26层，其中1~2层为小型商业服务网点2206.94 m2、3层为配套用房483.71 m2、4~26层为住宅10070.46 m2；办公楼建筑层数为12层，总建筑面积10557 m2，其中地下室为955.9 m2。
标准层高均为2.900m。
±0.000相当于绝对标高+1.05m，室内外高差0.45m。
3.施工准备3.1场地准备本工程施工时现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。
3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。
使用时应严格遵照工程测量规范（GB50026－93）要求操作、保管与维护，并设立测量设备台帐。
测量仪器配备一览表3.3 技术准备3.3.1施测组织1)本项目部特派专业测量人员成立测量小组，根据建筑施工图建施-01提供的坐标点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底与方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。
2)测量人员与组成:测量负责人: 1名；测量技术员: 2名；测量员: 4名。
3.3.2 技术要求1）所有参加施工测量人员、验线人员必须持证上岗，施工放线人员要固定，不能随便更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。
2）测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸与测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。
3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点与水准点，保证测设工作的正常进行，提前编制施工测量方案。
4）测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工。
3.3.3施测原则1）认真学习执行国家法令，政策与法规。
明确一切为工程服务，按图施工，质量第一的宗旨。
2）遵守“先整体后局部”的工作程序，先确定“平面控制网”，后以控制网为依据，进行各细部轴线的定位放线。
3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。
4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。
5）定位工作必须执行自检、互检合格后再报检的工作制度。
6）紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
4.主要施工测量方法4.1座标与高程引入4.1.1座标点、水准点引测依据根据建筑施工图建施-01提供的坐标点，得知场外座标控制点和水准控制点见下表：建筑物定位主轴线交汇点建筑物外侧高程控制点4.1.2场区平面控制网布设原则平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，布设平面控制网形首先根据设计总平面图，现场施工平面布置图，选点应选在通视条件良好、安全、易保护的地方，本工程各楼座控制桩布设在混凝土护坡坡顶上与固定围墙上，并用红油漆作好测量标记。
4.1.3引测座标点、水准点，建立局域控制测量网1、座标点从现场场地的实际情况来看，整个基槽采取大开挖，现场可用场地较狭小。
所以布设的控制点要求通视，便于保护施工方便。
根据设计图纸、施工组织设计对楼层进行网状控制，兼顾±0.000以上施工，确定控制控轴线如附图。
2、水准点高程控制点根据提供的BMA、BMB二个高程控制点，采用环线闭合的方法，将外侧水准点引测至场内，向建筑物四周围墙上引测固定高程控制点为-1.050m,东侧设一个，南侧设四个点。
根据引测结果，确定高程点布置位置并绘制水准点.4.2测量控制方法4.2.1轴线控制方法基础部位主要采用“轴线交会法”，主体结构主要为“内控天顶法”。
4.2.2高程传递方法基础部位主要采取“钢尺挂垂球法”，主体结构为“钢尺垂直传递法”。
4.2.3轴线与高程点放样程序1)基础工程2)地下结构工程3)地上结构施工顶板放线监理报验竖向钢筋绑报扎抄测结构50线标高点（钢筋上）模板及砼工程在固定钢筋上丈量上一层结构50控制标高4.3基础测量放线4.3.1轴线投测1)土方开挖：由于本工程基础土方为大开挖,开挖前根据控制桩放出槽边上口线,在挖出工作面后，先钉出距槽边1米控制桩，以此控制槽的开挖尺寸和边坡坡度。
2)垫层混凝土浇筑后，根据轴线控制网将轴线投测到垫层面上，在垫层上弹出十字控制墨线，并进行校测后，计算出基础大方脚的外皮线，弹上墨线，作为砖砌胎模的依据。
砖砌胎模距基础大方脚的外皮线40mm，用于抹灰层、防水层与保护层施工。
3)基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，为防止轴线上墙、柱钢筋、模板影响测量观测，故采取轴线偏离80～100cm设定施工观测控制线。
再按施工观测控制线引放其它细部施工控制线，且每次施工观测控制线的放样必须独立施测两次，经校核无误后方可使用。
4)基础部分电梯井、集水坑，根据其与主控线关系确定其长短边方向的中心线对称放样，以便复核。
5)基础底板施工完毕后，将施工观测控制线弹设到基础底板面上，在控制线交点上设钢板标志。
4.3.2标高控制1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
2)标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。
并作相互校核，校核后三点的偏差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在边坡立面位置上，所标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。
3)为了控制基槽的开挖深度，当基槽快挖到槽底设计标高时，用水准仪在槽壁上测设一些水平木桩，使木桩的上表面离槽底的标高为一固定值。
为施工时方便，一般在槽壁各拐角处和槽壁每隔3～4米均测设一水平桩。
必要时可沿水平桩上表面挂线检查槽底标高。
4)根据标高线分别控制垫层标高和混凝土底板标高，墙、柱模板支好检查无误后，用水准仪在模板上定出墙、柱标高线。
柝模后，抄测结构1米线控制顶板高度，在此基础上，用钢尺作为传递标高的工具。
4.4主体结构测量放线4.4.1楼层主控轴线传递控制1)在首层平面复测校核楼层施工主控轴线，并按照施工流水段划分要求细分二级控制点。
在首层平面施工时留置二级控制线交叉内控点，预埋钢板（200×200×8mm），在内控线的钢板交点上用手提电钻打φ1mm小坑并点上红漆作为向上传递轴线的内控点。
以后所有上层结构板均在同一位置预留200×200mm的洞口，作为依次向上传递轴线的窗口，照准点投测到作业层后，校核距离，用钢尺丈量，校核垂直度，以一排三个点是否在同一条直线上，其精度误差不超过2mm。
2) 激光控制线投测方法：在首层控制点上架设激光经纬仪或激光铅垂仪，调置仪器对中整平后启动电源，使激光经纬仪或激光铅垂仪发射出可见的红色光束，投射到上层预留孔的接受耙上，查看红色光斑点离耙心最小点，将仪器旋转4个900画圆，将4点连成十字，其中0点即为园心,此点即作为第二层上的一个控制点，其余控制点可用同样的方法向上传递，弹出控制线。
3)根据内控主轴线进行楼内细部放样，统一以墙中心线外侧0.5m控制模板边线。
4.4.2楼层标高传递控制1)高程控制网的布置:本工程高程控制网采用水准法建立，现场共设置五个±0.000水准点（绝对高程为-1.050米）。
控制4~6＃楼、9~10＃楼与办公楼，分别设在现场周围的围墙和永久的建筑物上，点距约30米。
2)标高传递:主体上部结构施工时采用钢尺直接丈量垂直高度传递高程。
首层施工完后，应在结构的外墙面抄测＋50cm交圈水平线，在该水平线上方便于向上挂尺的地方，沿建筑物的四周均匀布置四个点，做出明显标记，作为向上传递基准点，这四点必须上下通视，结构无突出点为宜。
以这几个基准点向上拉尺到施工面上以确定各楼层施工标高。
在施工面上首先应闭合检查四点标高的误差，当相对标高差小于3mm时，取其平均值作为该层标高的后视读数，并抄测该层＋50cm水平标高线。
3）由于钢尺长度有限，因此向上传递高程时采取接力传递的方法，传递时应在钢尺的下方悬挂配重（要求轻重适宜）以保持钢尺的垂直。
4）每层标高允许误差3mm，全层标高允许误差15mm，施工时严格按照规范要求控制，尽量减少误差。
4.5安装工程标高控制1）主体结构施工时以该楼层钢筋上50cm线为准。
装修时安装以该层室内墙面50cm 线为准。
2）装饰工程施工放线室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制引测建筑50标高线，要求交圈闭合，误差在限差范围内。
外墙四大角以控制线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直线供贴砖控制校核。
外墙饰面施工时，以放样图为依据，以外门窗洞口、四大角上下贯通控制线为准，弹出方格网控制线（方格网大小以饰面石材尺寸而定）。
4.6测量注意事项1）仪器限差符合同级别仪器限差要求。
2）钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲和倾斜改正。
3）标高抄测时，采取独立施测二次法，其限差为±3mm，所有抄测应以水准点为后视。
4）垂直度观测，若采取吊垂球时应在无风的情况下，如有风而不得不采取吊垂球时，可将垂球置于水桶内。
4.7细部放样的要求1)用于细部测量的控制点或必须经过检验。
2)细部测量坚持由整体到局部的原则。
3)方向控制尽量使用距离较长的点。
4)所有结构控制线必须清楚明确。
5.质量标准工程测量应以中误差作为衡量测绘精度的标准，二倍误差作为极限误差。
为保证误差在允许限差内，各种控制测量必须按《工程测量规范》执行，操作按规范进行，各项限差必须达到下列要求1)建筑物控制网允许误差1/15000 （边长相对中误差）±20”2)竖向轴线允许偏差每层 3mm 全高 15mm3)标高竖向传递允许偏差每层±3mm 全高±15mm6.沉降观测与变形观测本工程沉降观测、变形观测由业主委托相应资质的测量单位进行。
