阀门规格型号
阀门的规格型号通常是根据其用途和设计参数来决定的。
一般来说，阀门的规格型号包括以下几个方面：
1. 阀门类型：如球阀、蝶阀、闸阀、截止阀等。
2. 阀门尺寸：即阀门的口径大小，通常以英寸（inch）为单位，如2英寸、4英寸等。
3. 阀门材质：阀门可以根据工作介质的性质选择不同的材质，常见的有铸铁、不锈钢、碳钢等。
4. 阀门工作压力：阀门需要能够承受工作中的压力，因此需要选择适合的工作压力等级，如150LB、300LB等。
5. 阀门连接方式：阀门可以根据管道的连接方式选择不同的连接方式，如法兰连接、螺纹连接、焊接连接等。
以上是一些常见的阀门规格型号要素，实际上每个具体的阀门都会有详细的产品规格表，包括更多的参数和要求，以满足不同的工程需求和标准要求。

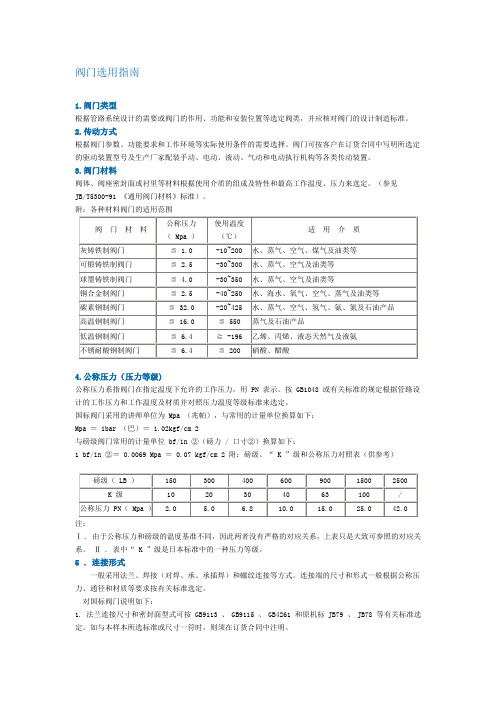

阀门选用指南1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
（参见JB/T5300-91 《通用阀门材料》标准）。
附：各种材料阀门的适用范围4.公称压力（压力等级)公称压力系指阀门在指定温度下允许的工作压力，用 PN 表示。
按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。
国标阀门采用的讲师单位为 Mpa （兆帕），与常用的计量单位换算如下：Mpa ＝ 1bar （巴）＝ 1.02kgf/cm 2与磅级阀门常用的计量单位bf/in ②（磅力 / 口寸②）换算如下：1 bf/in ②＝ 0.0069 Mpa ＝ 0.07 kgf/cm2 附：磅级、“ K ”级和公称压力对照表（供参考）注：Ⅰ . 由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。
Ⅱ . 表中“ K ”级是日本标准中的一种压力等级。
5 ．连接形式一般采用法兰、焊接（对焊、承、承插焊）和螺纹连接等方式。
连接端的尺寸和形式一般根据公称压力、通径和材质等要求按有关标准选定。
对国标阀门说明如下：1. 法兰连接尺寸和密封面型式可按 GB9113 、 GB9115 、 GB4261 和原机标 JB79 、 JB78 等有关标准选定。
如与本样本所选标准或尺寸一符时，则须在订货合同中注明。
2. 对焊端连接按GB12224 的规定。
3.承插焊端连接按 JB/T1751 的规定。
4. 内螺纹连接按 GB7306 圆锥管螺纹的规定。
5. 外螺纹连接按 FB7307 管螺纹或 GB196 、 GB197 普通螺纹的规定。
阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。
2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。
阀门规格型号描述
【实用版】
目录
1.阀门的概述
2.阀门的规格
3.阀门的型号
4.阀门的描述
正文
阀门是一种用于控制流体或气体流动的设备，广泛应用于各种工业领域和日常生活中。
阀门的规格、型号和描述对于选择和使用阀门至关重要。
本文将对阀门的规格型号描述进行详细阐述。
首先，我们来了解阀门的规格。
阀门规格主要包括公称直径、公称压力、法兰尺寸等参数。
公称直径是指阀门的进出口通道的标称尺寸，一般用毫米表示。
公称压力是指阀门在正常工作条件下所能承受的最大压力，单位为兆帕。
法兰尺寸则是指阀门与管道连接时所使用的法兰的尺寸。
这些规格参数决定了阀门的适用范围和使用条件。
其次，阀门的型号也很重要。
阀门型号通常由数字和字母组成，代表了阀门的类型、结构、材料等信息。
例如，我国常用的阀门型号有 GB、JB、HG 等。
其中，GB 表示国标阀门，JB 表示机械部标准阀门，HG 表示化工部标准阀门。
了解阀门型号有助于我们快速了解阀门的性能和使用特点。
接下来是阀门的描述。
阀门描述主要包括阀门的用途、工作原理、结构特点、材料、执行器等信息。
通过阀门描述，我们可以详细了解阀门的功能、操作方式以及适用的工况。
总之，在选用阀门时，我们需要关注阀门的规格、型号和描述。
管道阀门的种类及型号表管道阀门是一种用于控制管路介质流动的设备，广泛应用于石油、化工、冶金、电力等领域。
它具有结构简单、使用方便、耐腐蚀、密封性良好等优点，在管道工程中有很重要的作用。
为了方便阀门的管理和选择，制定了管道阀门的种类及型号表。
一、阀门种类1.截止阀：用于关闭管路，阻止介质流动。
2.闸阀：用于快速切断管路，介质流动时的阻力小。
3.球阀：结构紧凑，通道内部畅通，使用范围广。
4.蝶阀：结构简单，体积小，适用于大量流量的管道。
5.止回阀：防止介质倒流，保证管道的单向流动。
二、阀门型号表1.截止阀：（1）Z41W-10C：口径为10mm，工作压力为1.6MPa，适用于石油、化工等行业。
（2）Z45X-10C：口径为50mm，工作压力为1.0MPa，适用于给水、热水等行业。
2.闸阀：（1）Z41H-16P：口径为80mm，工作压力为1.6MPa，适用于污水、海水等介质。
（2）Z45T-16P：口径为100mm，工作压力为1.6MPa，适用于工业给水、循环水等介质。
3.球阀：（1）Q41F-16P：口径为50mm，工作压力为1.6MPa，适用于油品、天然气等。
（2）Q45F-16P：口径为100mm，工作压力为1.6MPa，适用于化工、制药等。
4.蝶阀：（1）D41X-16P：口径为150mm，工作压力为1.6MPa，适用于建筑、水处理等。
（2）D45T-16P：口径为300mm，工作压力为1.6MPa，适用于污水、化工等。
5.止回阀：（1）H41X-10C：口径为50mm，工作压力为1.0MPa，适用于给水、污水等。
（2）H45T-10C：口径为100mm，工作压力为1.0MPa，适用于化工、制药等。
综上所述，管道阀门种类繁多，不同型号针对不同介质和工作条件，要根据实际需求进行选择。
同时，为确保使用效果，还需严格按照使用说明和规范进行操作和维护。
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号及含义说明之欧侯瑞魂创作一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应暗示阀门类型、驱动方式、连接形式、结构特点、密封面资料、公称压力、阀体资料等。
以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A平安阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H。
（2）截止阀类型代号前加“W”，暗示波纹管密封阀门。
（3）闸阀类型代号前加“P”暗示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”暗示竖式装置，加“W”暗示卧式装置。
（5）在地下水用闸阀类型代号前加“D1”、“D2”暗示短系列，加“Q”暗示球蝶阀，加“S”暗示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（平安阀、减压阀、疏水阀、手轮直接连接阀杆操纵结构形式的阀门）本代号省略，不暗示；对于气动或液动机构操纵的阀门，常开式用6K、7K暗示，常闭式用6B、7B暗示，气动带手动用6S暗示。
防爆电动装置的阀门用9B暗示，户外耐热式用9R暗示。
3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字暗示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）平安阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式平安阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母暗示）注：当阀座与阀瓣材质分歧时，用底硬度资料代号暗示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶 C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接暗示，并用短线与前五个单元分开。
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
第二功能作用名称 代号 第二功能作用名称 代号 保温型 B 排渣型 P 低温型 Da 快速型Q 防火型 F （阀杆密封）波纹管型 W 缓闭型H——a 低温型指允许使用温度低于-46℃以下的阀门。
二单元：传动方式 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K 、7K 表示；常闭式用6B 、7B 表示；防爆电动装置的阀门用9B 表示。
传动 方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮 代号0 123 456 7 89无代号三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道2 四通流道 6 L形三通流道4T形三通流道8 T形三通流道5L形三通流道9 ——半球直通0结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板1中心垂直板6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道4T形三通流道8 四通流道 5 ——结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式9结构形式代号结构形式代号薄膜式 1 波纹管式 4 弹簧薄膜式 2 杠杆式 5 活塞式 3 ——蒸汽疏水阀结构形式代号结构形式代号结构形式代号蒸汽压力式或膜浮球式 16盒式浮桶式 3 双金属片式7液体或固体膨胀4 脉冲式8式钟形浮子式 5 圆盘热动力式9结构形式代号结构形式代号液面连接排放截止型直通式1液底间断排放截止型直流式5 截止型角式2截止型直通式6 ——截止型角式7 ——浮动闸板型直通式8材料锡基轴承合金巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍阀体材料钛及钛合金碳钢Cr13系不锈钢铬钼钢可锻铸铁铝合金18-8系不锈钢球墨铸铁Mo2Ti系不锈钢塑料铜及铜合金铬钼钒钢灰铸铁代号A C H I K L P Q R S T V Z灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
阀门型号大全时间：2009-6-15 10:24:49 来源：互联网【大中小】【打印】阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元二单元三单元四单元五单元－六单元七单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号 0 1 2 3 4 5 6 7 8 9 无代号三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板 0刚性单闸板 1双闸板 2平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6平行式单闸板 7双闸板 8安全阀结构形式代号弹簧封闭带散热片全启式 0微启式 1全启式 2带扳手全启式 4不封闭双弹簧微启式 3微启式 7全启式 8带控制机构全启式 6脉冲式 9杠杆式 5减压阀结构形式代号直接作用波纹管式 1直接作用薄膜式 2先导活塞式 3先导波纹管式 4先导薄膜式 5五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢 18-8系不锈钢氟塑料玻璃 Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅 Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号 B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料阀体材料钛及钛合金碳钢 Cr13系不锈钢铬钼钢可锻铸铁铝合金 18-8系不锈钢球墨铸铁 Mo2Ti系不锈钢塑料铜及铜合金铬钼钒钢灰铸铁代号 A C H I K L P Q R S T V Z灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
