高压阀门规格型号

高压阀门规格型号
高压阀门是一种用于控制和调节高压流体的工业设备。

它们广泛应用于石油、化工、天然气、电力等行业，用于控制流体的流量、压力和方向。

高压阀门的规格型号通常根据其设计和功能特点来命名。

下面是一些常见的高压阀门规格型号及其特点：
1. 法兰式高压阀门：这种阀门适用于大型管道系统，其连接方式使用法兰连接。

它具有高强度、耐腐蚀、密封性好的特点。

2. 蝶形高压阀门：这种阀门使用蝶形片作为截流元件，通过旋转蝶形片来控制流体的流量。

它体积小、重量轻，适用于高压管道和紧凑空间。

3. 闸式高压阀门：这种阀门使用闸板作为截流元件，通过升降闸板来控制流体的通断。

它具有结构简单、密封性好、耐高压等特点。

4. 球形高压阀门：这种阀门使用球体作为截流元件，通过旋转球体来控制流体的通断和调节流量。

它具有操作灵活、密封性好、耐压能力强的特点。

5. 锥形高压阀门：这种阀门使用锥形阀芯作为截流元件，通过阀芯的升降来控制流体的通断。

它适用于高温高压工况，具有良好的耐磨性和密封性。

需要注意的是，高压阀门的规格型号还包括阀门的口径、材质、工作压力等参数。

选用适合的规格型号阀门对于管道系统的正常运行和安全性非常重要，因此在选择和安装高压阀门时需要仔细考虑工况要求和阀门性能。

阀门价格,最新全国阀门规格型号价格大全

全国各规格型号阀门价格大全来源：造价通工程造价信息网概述：造价通工程造价信息网为您实时提供全国各省市地区各种规格/型号阀门价格查询。

标签：阀门价格,阀门价格表,阀门规格,阀门型号,最新阀门价格,阀门报价,阀门价格查询,阀门市场价编者按：造价通——是中华人民共和国国家标准《建设工程人工材料设备机械数据标准》（GB/T 50851-2013）的参编单位和唯一数据提供方。

材料名规格/型号单位品牌省份城市查询账号账号密码阀门Ф20 个彩虹广东佛山市misschen1988 lzl639528417 阀门Ф25 个彩虹广东佛山市misschen1988 lzl639528417 阀门Ф32 个彩虹广东佛山市misschen1988 lzl639528417 阀门Ф20 PP-R m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф25 PP-R m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф32 PP-R m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф40 PP-R m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф50 PP-R m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф63 PP-R m 日丰广东阳江市misschen1988 lzl639528417阀门PP-R环保健康饮用水管及管件Ф20个翔航广东阳江市misschen1988 lzl639528417阀门PP-R环保健康饮用水管及管件Ф25个翔航广东阳江市misschen1988 lzl639528417阀门PP-R环保健康饮用水管及管件Ф32个翔航广东阳江市misschen1988 lzl639528417阀门PP-R环保健康饮用水管及管件Ф40个翔航广东阳江市misschen1988 lzl639528417阀门PP-R环保健康饮用水管及管件Ф50个翔航广东阳江市misschen1988 lzl639528417阀门PP-R环保健康饮用水管及管件Ф63个翔航广东阳江市misschen1988 lzl639528417阀门SPG1904 Ф40 个深塑广西南宁市misschen1988 lzl639528417 阀门SPG1905 Ф50 个深塑广西南宁市misschen1988 lzl639528417 阀门SPG1906 Ф63 个深塑广西南宁市misschen1988 lzl639528417阀门SPG1901 Ф20 个深塑广西南宁市misschen1988 lzl639528417 阀门SPG1902 Ф25 个深塑广西南宁市misschen1988 lzl639528417 阀门SPG1903 Ф32 个深塑广西南宁市misschen1988 lzl639528417 阀门Ф20 个深塑广东深圳市misschen1988 lzl639528417 阀门Ф25 个深塑广东深圳市misschen1988 lzl639528417 阀门Ф32 个深塑广东深圳市misschen1988 lzl639528417 阀门Ф40 个深塑广东深圳市misschen1988 lzl639528417 阀门Ф50 个深塑广东深圳市misschen1988 lzl639528417 阀门Ф63 个深塑广东深圳市misschen1988 lzl639528417 阀门LQ10-1 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门LQ20-1 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门LQ40-1 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门LQ80-1 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门LQ10-1 AC220V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门LQ20-1 AC220V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-10 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-20 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-30 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-60 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门802-120 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-250 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-500 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门802-1000 AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门802-10 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-20 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-30 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-60 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-120 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-250 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门802-500 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-10 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-20 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-30 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-40 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-60 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-90 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-120 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-150 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417阀门QB-10 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-20 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-30 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-40 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-60 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-90 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-120 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门QB-150 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门QT-10 AC380V/220V 普通型台伯利恒天津天津市misschen1988 lzl639528417阀门QT2-10 AC380V/220V 普通型台伯利恒天津天津市misschen1988 lzl639528417阀门QT2-15 AC380V/220V 普通型台伯利恒天津天津市misschen1988 lzl639528417阀门QT2-20 AC380V/220V 普通型台伯利恒天津天津市misschen1988 lzl639528417阀门QT3-40 AC380V/220V 普通型台伯利恒天津天津市misschen1988 lzl639528417阀门QT4-80 AC380V/220V 普通型台伯利恒天津天津市misschen1988 lzl639528417阀门QT2-10 4-20mA 调节型台伯利恒天津天津市misschen1988 lzl639528417 阀门QT2-15 4-20mA 调节型台伯利恒天津天津市misschen1988 lzl639528417 阀门QT2-20 4-20mA 调节型台伯利恒天津天津市misschen1988 lzl639528417 阀门QT3-40 4-20mA 调节型台伯利恒天津天津市misschen1988 lzl639528417 阀门QT4-80 4-20mA 调节型台伯利恒天津天津市misschen1988 lzl639528417阀门DZW-5 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-10 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-20 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-30 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-45 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-60 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-90 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-120 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-180 AC380V 户外型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-10 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-20 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-30 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-45 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-60 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-90 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417 阀门DZW-120 AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门7A 上仪罗托克 AC380V开关型台伯利恒天津天津市misschen1988 lzl639528417阀门11A 上仪罗托克AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门13A 上仪罗托克AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门14A 上仪罗托克AC380V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门7A 上仪罗托克 AC380V整体型台伯利恒天津天津市misschen1988 lzl639528417阀门11A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门13A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门14A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门16A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门30A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门40A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门70A 上仪罗托克AC380V 整体型台伯利恒天津天津市misschen1988 lzl639528417阀门AS18 法国伯纳德AC220V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门AS50 法国伯纳德AC220V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门AS80 法国伯纳德AC220V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门SRA6 法国伯纳德AC220V 开关型台伯利恒天津天津市misschen1988 lzl639528417阀门DKJ-2100 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKJ-3100 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKJ-4100 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKJ-5100 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKJ-6100 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKZ-4100 台伯利恒天津天津市misschen1988 lzl639528417阀门DKZ-4200 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKZ-4300 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKZ-5400 台伯利恒天津天津市misschen1988 lzl639528417 阀门DKZ-5500 台伯利恒天津天津市misschen1988 lzl639528417 阀门规格20 个江西新余市misschen1988 lzl639528417 阀门规格25 个江西新余市misschen1988 lzl639528417 阀门规格32 个江西新余市misschen1988 lzl639528417 阀门规格40 个江西新余市misschen1988 lzl639528417 阀门规格50 个江西新余市misschen1988 lzl639528417 阀门25.0 个江西景德镇市misschen1988 lzl639528417 阀门32.0 个江西景德镇市misschen1988 lzl639528417 阀门40.0 个江西景德镇市misschen1988 lzl639528417 阀门50.0 个江西景德镇市misschen1988 lzl639528417 阀门63.0 个江西景德镇市misschen1988 lzl639528417 阀门25¡Á2个江西景德镇市misschen1988 lzl639528417 阀门32¡Á2个江西景德镇市misschen1988 lzl639528417阀门型号 J41W 材质不锈钢规格 DN200件山东济南市misschen1988 lzl639528417阀门型号 Q41F 材质不锈钢规格 DN200件山东济南市misschen1988 lzl639528417阀门型号 DN20材质黄铜口径 20 公称通径 20压力环境 1.6个山东济南市misschen1988 lzl639528417阀门型号 DN15 材质黄铜公称通径 DN15(mm)公称压力∶PN 25MPa个山东济南市misschen1988 lzl639528417阀门型号 DN20材质黄铜公称通径 DN20 mm)公称压力∶PN 25MPa个山东济南市misschen1988 lzl639528417阀门型号 DN20材质黄铜公称通径 DN20(mm) 压力环境 16个山东济南市misschen1988 lzl639528417阀门材质黄铜型号 DN15进水最大压力:10bar规格 DN15个山东济南市misschen1988 lzl639528417阀门型号 A、B、C连接形式螺纹主体材料铜公称通径 15(mm) 适用介质水油气材质不锈钢个欧洛克辽宁沈阳市misschen1988 lzl639528417阀门材质不锈钢连接形式卡套工作温度常温(℃) 压力环境高压驱动方式电子型号 VN试验压力 30(MPa)公称通径 6(mm)个BA-LOK 辽宁沈阳市misschen1988 lzl639528417阀门材质不锈钢连接形式螺纹结构形式 2片式公称通径 20(mm)个亚登辽宁沈阳市misschen1988 lzl639528417阀门DN15-DN50 批广东深圳市misschen1988 lzl639528417阀门连接形式: 法兰主体材料: 不锈钢公称通径: DN50(mm) 适用介质: 水材质: 铸铁密封形式: 硬密封型标准: 美标外形: 大型个路路达江苏苏州市misschen1988 lzl639528417阀门ZJ 型号: J41T-16 适用范围: 蒸汽产品别名:截止阀连接形式: 法兰主体材料: 铸铁公称通径: 25(mm) 适用介质: 蒸汽压力范围:1.6(MPa)个江苏苏州市misschen1988 lzl639528417阀门Ф20 个深塑海南海口市misschen1988 lzl639528417阀门Ф25 个深塑海南海口市misschen1988 lzl639528417 阀门Ф32 个深塑海南海口市misschen1988 lzl639528417 阀门Ф40 个深塑海南海口市misschen1988 lzl639528417 阀门Ф50 个深塑海南海口市misschen1988 lzl639528417 阀门Ф63 个深塑海南海口市misschen1988 lzl639528417 阀门DN150 个榕泉四川成都市misschen1988 lzl639528417 阀门Ф32-Ф160 批凯泉江苏南京市misschen1988 lzl639528417 阀门Ф20 m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф25 m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф32 m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф40 m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф50 m 日丰广东阳江市misschen1988 lzl639528417 阀门Ф63 m 日丰广东阳江市misschen1988 lzl639528417 阀门DN20 个日丰广东阳江市misschen1988 lzl639528417 阀门DN25 个日丰广东阳江市misschen1988 lzl639528417 阀门DN32 个日丰广东阳江市misschen1988 lzl639528417 阀门DN40 个日丰广东阳江市misschen1988 lzl639528417 阀门DN50 个日丰广东阳江市misschen1988 lzl639528417 阀门DN63 个日丰广东阳江市misschen1988 lzl639528417阀门Ф20 个深塑海南海口市misschen1988 lzl639528417 阀门Ф25 个深塑海南海口市misschen1988 lzl639528417 阀门Ф32 个深塑海南海口市misschen1988 lzl639528417 阀门Ф40 个深塑海南海口市misschen1988 lzl639528417 阀门Ф50 个深塑海南海口市misschen1988 lzl639528417 阀门Ф63 个深塑海南海口市misschen1988 lzl639528417 阀门Ф20 PP-R 个日丰广东阳江市misschen1988 lzl639528417 阀门Ф25 PP-R 个日丰广东阳江市misschen1988 lzl639528417 阀门Ф32 PP-R 个日丰广东阳江市misschen1988 lzl639528417 阀门Ф40 PP-R 个日丰广东阳江市misschen1988 lzl639528417 阀门Ф50 PP-R 个日丰广东阳江市misschen1988 lzl639528417 阀门Ф63 PP-R 个日丰广东阳江市misschen1988 lzl639528417 阀门Ф20 PP-R给水m 日丰宁夏银川市misschen1988 lzl639528417 阀门Ф25 PP-R给水m 日丰宁夏银川市misschen1988 lzl639528417 阀门Ф32 PP-R给水m 日丰宁夏银川市misschen1988 lzl639528417 阀门Ф40 PP-R给水m 日丰宁夏银川市misschen1988 lzl639528417 阀门Ф50 PP-R给水m 日丰宁夏银川市misschen1988 lzl639528417 阀门Ф63 PP-R给水m 日丰宁夏银川市misschen1988 lzl639528417 阀门Ф20 个上海熊猫福建南平市misschen1988 lzl639528417结后语：完整版阀门价格全国各地区加起来有共有数百页，因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，故而只上传了一部分。

阀门的型号和规格尺寸

阀门的型号和规格尺寸
阀门的型号和规格尺寸因不同的使用场合和要求而有所不同。

常见的阀门型号有截止阀、球阀、蝶阀、闸阀、调节阀等。

阀门的规格尺寸包括口径大小、连接方式和长度等。

口径大小可以根据管道直径来选择，常见的口径大小有1/4寸、1/2寸、3/4寸、1寸等。

连接方式可以有螺纹连接、法兰连接、焊接
连接等。

长度是指阀门的整体长度，包括阀体长度以及杆长。

另外，阀门的材质也是选择阀门型号和规格的一个重要因素，常见的材质有铸铁、不锈钢、碳钢、黄铜等。

具体的阀门型号和规格尺寸可以根据具体的使用要求和工程设计来选择和确定。

阀门及管件的规格型号及表示方法

阀门及管件的规格型号及表示方法一、阀门型号的表示方法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳钢、公称通径200mm。

二、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150Sch40304表示90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头
四、法兰的规程型号及表示方法1法兰类型及密封面
2、类型及代号
3、法兰密封面
法兰密封面包括突面、凹面/凸面、榫面/槽面、全平面、环连接面
4、法兰的标记及示例
以上法兰标准是参照HG20592-2009编制，申报法兰时要提供以下条件：1、标准编号2、法兰类型或类型代号3、法兰密封面代号4、公称尺寸DN、公称压力PN5、材料牌号。

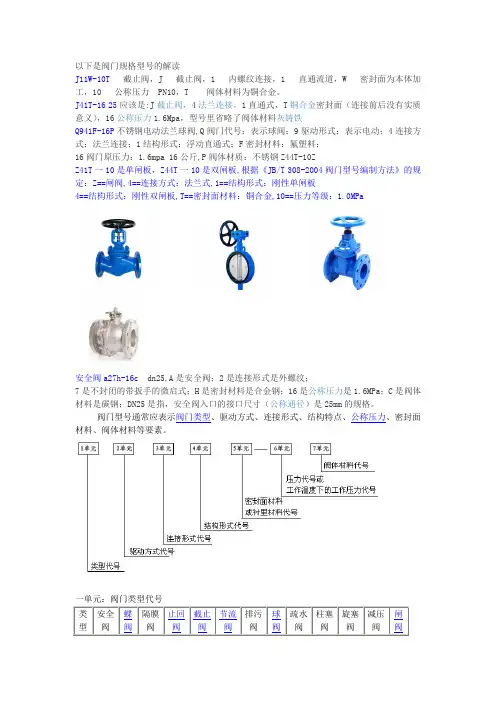

阀门型号深度解读

以下是阀门规格型号的解读J11W-10T截止阀，J 截止阀，1 内螺纹连接，1 直通流道，W 密封面为本体加工，10 公称压力PN10，T 阀体材料为铜合金。

J41T-16 25应该是:J截止阀，4法兰连接，1直通式，T铜合金密封面（连接前后没有实质意义），16公称压力1.6Mpa，型号里省略了阀体材料灰铸铁Q941F-16P不锈钢电动法兰球阀,Q阀门代号：表示球阀；9驱动形式：表示电动；4连接方式：法兰连接；1结构形式：浮动直通式；F密封材料：氟塑料；16阀门原压力：1.6mpa 16公斤,P阀体材质：不锈钢Z44T-10ZZ41T一10是单闸板，Z44T一10是双闸板,根据《JB/T 308-2004阀门型号编制方法》的规定：Z==闸阀,4==连接方式：法兰式,1==结构形式：刚性单闸板4==结构形式：刚性双闸板,T==密封面材料：铜合金,10==压力等级：1.0MPa安全阀a27h-16c dn25,A是安全阀；2是连接形式是外螺纹；7是不封闭的带扳手的微启式；H是密封材料是合金钢；16是公称压力是1.6MPa；C是阀体材料是碳钢；DN25是指，安全阀入口的接口尺寸（公称通径）是25mm的规格。

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

类型安全阀蝶阀隔膜阀止回阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀二单元：传动方式对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料。

常用高压阀门的垫片尺寸及螺栓规格

Φ39×49 Φ27×57
Z41H-100
DN65
Φ80×92 Φ79×109
Z41H-100
DN150 Φ196×217 Φ168×202
Z41H-100
DN200 Φ253×283 Φ211×259
Z41H-100
DN250
Φ271×311
Z41H-100
DN300 Φ373×404 Φ322×362
J41H-100
DN100 Φ143×160 Φ114×148
J41H-100
DN125 Φ163×183 Φ140×174
J941H-100
DN20
Φ35×55 Φ23×50
J941H-100
DN50
Φ65×85 Φ57×87
Z41H-100
DN20
Φ32×45 Φ26×50
Z41H-100
DN25
H41H-100
DN80 Φ104×124 Φ90×120
H41H-100
DN100
Φ114×148
DN100
Φ125×143
DN200
Φ233×272
DN300
Φ346×387
及螺栓规格
盘根尺寸 Φ16×26 Φ18×28 Φ22×32
Φ44×64
Φ23×37 Φ18×28 Φ30×38
螺栓规格 M12×80 M16×100 M16×100 M16×100 M20×110 M20×130 M20×130 M24×150 M27×160 M30×180 M16×100 M20×130 M16×100 M16×100 M24×150 M30×190 M30×220 M34×230 M39×280 M24×150 M27×160

阀门型号及结构图

1 3
恢瞳
GLOBE VALVE
510D系列
多级降压式套筒调节阀
控制原理
1 4
恢瞳
GLOBE VALVE
510D系列
多级降压式套筒调节阀
控制原理
Over Plug Flow
Under Plug Flow
1 5
恢瞳
GLOBE VALVE
510D系列
多级降压式套筒调节阀
控制原理
1 6
恢瞳
GLOBE VALVE
530G 系列
套筒导向型双座调节阀
性能特点
球形阀型腔全部采用最新的低流阻设计，流道简单，流通能力大大容量、适用于较苛刻条件流体的控制流体压力平衡型阀芯结构，适用于中压及中等压差流体的控制，比501G经济阀内件易于装拆、更换及维护，阀体、上阀盖同501G，具有较好的互换性散热片型上阀盖——中高温用（230～400℃），低温用（－45～－5℃）条件苛刻的流体（工作压力、工作压差和工作温度较高的流体等场合）的控制建议选用501G、501B或501T 泄漏量要求小的场合可选用501G、501B或501T等单座阀，工艺对阀座泄漏要求不高时，530G是中等压力流体控制最经济的阀门。
8
恢瞳
501B、501G、550G、500K、500M
GLOBE VALVE
平衡密封环
OMNISEAL
SERIES 103 FLUOROCARBON MECHANICAL DIVISION
恢瞳
9
501B、501G、550G、500K、500M
GLOBE VALVE
平衡密封环
1 0
恢瞳
GLOBE VALVE
7

阀门尺寸表

50 243 64 灿180 200 I1.O 4-14 125 4-1S 125 4-18 65 21/2 4& 70 ?21 180 200 130 4-U145 4-1S 145 4-18 80 3 46 83 M6180 200 150 4*18 1.60 8-1S 16D 8-18 100 452 105 387 180 200 170 4r-18 1.80 8-18 180 8-18 (2) 56 11.5 411 180 2∞迎8-18 210 8-18 210 8-18150 200 68S660137164447S72270270280280,2252808-188-18240尊58-228-2224f1.2更8-2212-22250 1.Q 68 206 646 270 280 335 12-18 350 12-22 355 1226 300 1278 230 738 380 420 355 12-22 400 12-22 410 12-26 320 14 78 248 7d1. 380 420 445 12-22 460 16-22470 16-24的O450 161.S10211428?320877P384504SO4704m例55016-2216-225155651&2620-265255SS16-3020-30500 20 127 343 的3 480 490 600 20-22 620 20-26 65. 20-33 600 24 154 413 1131 480 490 405 20-26 725 20-30 77D 20-36 700 28 165 4-78 147& &40 &60 310 24-26 840 24-30 840 24-3& 8C0 32190 525 1533 6却660 320 24-30 950 24-33 950 24-39 POO 36 203 585 1655 750 860 1020 24-30 10iθ28-33 1050 28-39 1.OOC 40 216 &40 1765B50 900 1120 28-30 I1.M 28-36 11.70 28-42 1.200 48 1995850 河口1340 32-33 1380 32-39 13?0 32-481.40T 56 231.O IOQQ 925 1540 3S-36 1590153(5-42ιπι' 3O-4S1600 64 318 1030 2595 I(XX) 925 1760 +0-36 1820 1820 40-56 1800 72 356 1140 2810 HOT 980 1970 4A-3Q2021 444S 犯口A4-56 200C 80 406 1250 31.AC Hf1.O 980 2180 48-42 2230 *8-48 2230处62三、产品尺寸五、产品尺寸橡胶接头规格尺寸公不尔彳主端部外径中央至一面 CentertoEnd中央.宝山心 Centertocenter芍面至维面 BacktoFaceNomina1. DiameterDNNPS15 1/2 NQ3MoutsideD1.iamietera1.Beve1.A 系列 b^∙"j11SeriesAB21.3 IBN&专 N5450头45°E1.bOA长半径1.ong Radius16 -IO 长半径1.ong Radius38 30 300头日EX>例力"ΓI'Short RadIius长半径1.ong Radius 76 76rfon1uuT6. 18O a E1.t>DW长半夜 /A 壬三Short 手? RadiusUJ1.ong •49 51K 短半径£案列.Shctr1.RadiusN5 1 337 32 Z2 36N5 76 51 &G 41 32 1.1/4 42.4 3B 25 日B 32 ©5 64 70 52 40 1.1/2 46.3 45 29 5736 114 76 S3 6250 2 G-0.3 57 35 7651 152 10N 106 ei65 2.1/276.1(73)7644 gs Gd 190 127 132 1DOeo3B825111476NNg152n&gt12190 3.1/2 101.6 - 57 12369 267 176 194 140 100 4 1143 ιos G4******* SO5 203 210 75g125 5 1397 133 79 190127 3s1. 254 262 197 1&0 6 1683 150 96 220152 457 305 313 257200 3 219.I1.Z19-1Z7 305203 610 406 414 313250 10 273V 273 159 3B1254 762 &O8 51B 3-911 300 12 323分325 1O457305 914 GIO 619 4.G.7 3&0 ∣4 S556 377 222 533S&G ©fi7 711 711 533400 16 a口行K 4Z& 254 161口406 1219 813 013 m□450 1e 457_2 47S zee 6BG457f1372 ?14 914 666500 20 50BQ 529 3-18 76250B ■15241016 1016 762 5&0 2255D - 343 838559 1S76 HIS ■111S S&B€0024 610 630 381 914610 1829 1219 1219 914 S&0 26 &&O - 4O& 991&60 19-82 1320700 20 711 72043S 10-67711 2134 1422 •750 30 762 - 470 11143762 2266 1524 - - 800 32 813 820 502 1219313 2438 1626 - - 850 34 864 - 533 1295864 2590 1728 - - 900 36 914 920 5€51372914 2744 1B28 -g5∙38 ■5- SOO 1I44S9G5 2896 1930 - - 1000 4□-1O1G 1020 S32 15241016 3D4B 2032 - - 10&D 42 io£7 - £60 16001067 3200 2134 - .・1100 44 1118 1120 696 16761118 3352 223611&0 46 1168 - 727 17531168 3406 23361ZOO48 IZZO 1220 759 1S291IZ19,3&5S 2440水泵设备减震器,水泵减震垫型水泵阻尼弹蓄减震器ZIApumpdainpingspringdamper以F图片由淞江集团找术部工程师提供!ZTA-12 120 钝168 75 5.4 60 767590 10 10 ZTA-1B 180 115 218 9.5 14 6G 767590 10 10 ZTA-25 250 153 28812.5 I? 60767590 10 10 2TA-40 400 2513 22 3 60767590 10 10ZIA-55 550 336680 30 21.6 707675 90 10 10 ZTA-80 800 545 1050 41 28.7 105 103 WO 120 12 10 ZTA-120 1200 1560 44 31 110 103 WO 19.12 10 ZTA-16C 1600 1150 2180 63 33 110 103 100 120 12 10ZIA-240 2r1600 3100 85 35.6 110 103 100 1O14 10ZTA-320 32CQ 2150 QQ 127 70 130 140 135 165 14 14 ZTA-460 4800 2950 5750 175 77 130 t40 135 165 14 14 ZTA-640 6400 4170 6300 1&0 125 130 140 135 165 14 14 ZTA-820 H 5300 10550 Z30 14Q 150 205 1?2 240 U 16 ZTA-IDOOInnn6050 12500 420170 150 205 1?2 240 16 14 ZTA-12B012000 8300 15600 560195 15Q 205192 240 16 16ZTA-150015000 8500 19500 600 220 150 205 192 240 16 1dZTA-200020000 10000 28000 800 290 150 205 1?2 240 1616 ZfA-270010000 6050 12500 1000 370 160 320 192 240 20/ZTA,350012800 S300 16500 1200 430 160 320 192 240 20/ ZTA-4A0015000 8500 1^500 600 220 160 320 192 2dQ 20/。

闸阀规格型号尺寸

闸阀规格型号尺寸闸阀主要起到接通和截断介质的作用。

不适用于调节介质的流量，是管路中用途比较广的一种阀门。

但能根据阀杆升降的高低来判断流量大小（如消防用弹性座封闸阀配有启闭刻度）闸阀相比较其它阀门，对压力、温度、口径等要求的适用范围要广。

闸阀根据内部结构的不同可分为：楔式单闸板式、弹性座封闸阀、双闸板式、平行闸板式。

根据阀杆支架的不同又可分为：明杆闸阀和暗杆闸阀。

闸阀规格型号尺寸表如下：几种不同结构闸阀的性能对比：1、楔式单闸板闸阀：a结构较弹性闸板阀简单密封性能不如弹性闸板阀或双闸板阀好。

b较高温度下，适用于易结焦的高温介质。

2、弹性闸板闸阀高温时：a楔式单闸板阀的特殊形式。

与楔式闸阀比较。

密封性能好，闸板受热后不易被卡住；并适用于开关频繁的部位。

b适用于蒸汽、高温油品及油气介质。

c不适用于易结焦的介质。

3、双闸板闸阀当密封面的倾斜角度和阀座配合不十分准确时：a密封性能较楔式闸阀好。

仍具有较好的密封性能。

将球面顶心底部的金属垫更换后即可使用。

b闸板密封面磨损后。

一般不用堆焊和研磨密封面，这是单闸板和弹性闸板不具备的优点。

并适用于开关频繁的部位。

c适用于蒸汽、高温油品及油气介质。

d不适用于易结焦的介质。

4、平行式闸阀a密封性能较其它形式的闸阀要差。

b适用于温度和压力较低的介质。

c闸板及阀座的密封面的加工及检修比其他形式的闸阀简单。

明杆闸阀和暗杆闸阀的区别：明杆闸阀的传动螺纹在阀杆支架顶部，闸阀是通过阀杆的上下升降传动闸板的启闭。

因此可通过阀杆的位置判断闸板的启闭位置，而传动螺纹也便于日常润滑维护，同时不受流体腐蚀，缺点是对安装空间的要求比拟大。

节省了阀杆支架的空间，暗杆闸阀的传动螺纹在阀体内部。

因此整阀高度减小。

对需要明确启闭位置的可在阀盖上方装置启闭刻度，适用于底下阴沟（如地下暗杆闸阀）管沟等空间狭小的地方，或者粉尘含量大的场所。

常见阀门重量参考明细

闸阀规格与重量表
型号 Z941W-10 Z44T-10
规格 DN mm 300 350 400 450 500 600 700 800 900 1000 100 125 150 200 250 300 350 400 450 500 600 700 40 50 65 80 100 125 150 200 250 300 350 400
名称楔式闸阀楔式闸阀楔式闸阀
闸阀规格与重量表
型号 Z41Y-16I Z41T-16 Z41W-16P
规格 DN mm 65 80 100 125 150 200 250 300 50 65 80 100 125 150 200 250 300 350 400 500 50 65 80 100 125 150 200 250 300 50 65 80 100 125
压力 PN Mpa 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
重量
kg 15 18 22 28 35 61 75 130 170 263 360 495 76 120 150 195 220 360 600 750 76 120 150 195 220 360 600 750 8.5 17 25 30 38 52
名称平行式双闸板闸阀
平行式双闸板闸阀
排污阀内螺纹闸阀内螺纹闸阀
闸阀规格与重量表
型号 Z44H-16
Z44T-16
PZ44H-16 Z11H-25 Z11Y-25
规格 DN mm 150 200 250 300 350 400 40 50 65 80 100 125 150 200 250 40 50 65 80 100 125 150 200 250 40 50 15 20 25 32 40 50 15 20

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

阀门规格及其型号公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

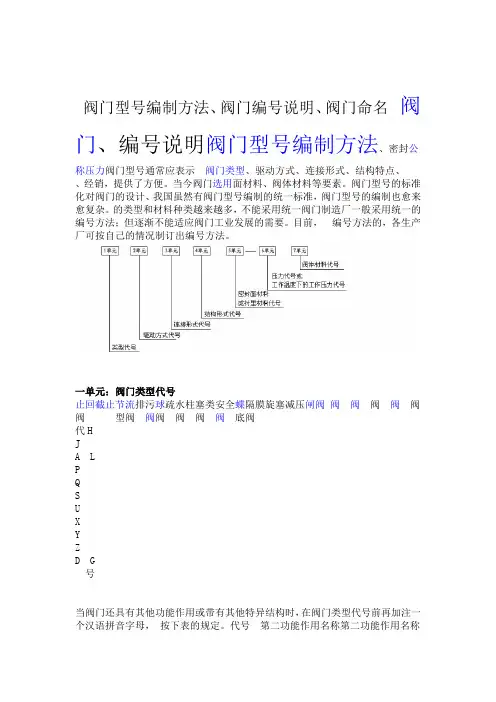

阀门型号编制方法、阀门编号说明、阀门命名
阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等。

1单元 2单元 3单元 4单元 5单元---6单元 7单元，分别代表阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力、阀体材料。

一单元：阀门类型代号
当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接形式
四单元：结构形式
阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五单元：密封副材料
当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料
灰铸铁低压阀和钢制中压省略此项注：PN≤的灰铸铁阀体和PN≥的碳素钢阀体省略本代号
举例：Z543H-16C 伞齿轮传动法兰连接平闸板阀，公称压力，阀体材料为碳钢。

阀门的命名
阀门的命名按传动方式、连动形式、结构形式、衬里材料和类型命名。

但下列内容在命名中均省略：
（1）连接形式中：“法兰”
（2）结构形式中：
A：阀杆的“明杆”、“弹性”、“刚性”和“单闸板”
B：截止阀和节流阀的“直通式”
C：球阀的“浮动”和“直通式”
D：蝶阀的“垂直板式”
E：隔膜阀的“屋脊式”
F：旋塞阀的“填料”和“直通式”
G：止回阀的“直通式”和“单瓣式”
H：安全阀的“不封闭”
（3）阀座密封面材料中的材料名称。
